室内全彩L E D显示方案（p5三合一）天津市天嘉视显科技发展有限公司二〇一九年八月二十一日目录1 厂商介绍天津市天嘉视显科技发展有限公司自创立以来，专注于各种规格LED单元板的研发、生产、销售和服务领域，凭借多年经验，逐步发展为一家集设计、生产加工、销售、安装设计、维保一条龙的企业。

致力于为客户提供全方位的产品解决方案，是LED光电显示领域综合运营服务企业，为多家单位设计安装各种led显示屏和市政亮化工程，并获得客户的好评。

公司创立以来不断进取、不懈努力，积累了丰富的实际经验，自主研发和制造LED显示屏及核心器件，建立了系统化、标准化的显示屏生产流程工艺，为LED显示屏的品质稳定提供了强有力的保证。

天嘉视显人用“忠诚、友善、勤奋、进取”的团队文化回馈客户，得以长足发展。

天嘉公司秉承“忠诚于客户”的理念致力于LED行业的良性发展，“严谨的工艺流程、严格的品质检验”打造出专业化技术管理团队，为公司的发展奠定了稳定而坚实的基础。

天津天嘉一直以来，因为LED显示屏的良好品牌形象、优良品质、种类丰富以及高性价比等优势，受到广泛客户的认可，产品销售遍及全国。

2 项目综述本项目采用p5表贴三合一室内全彩视频显示系统，实时显示各种动态图象和视频信息，如文字、图表、图片、动画、VCD、DVD、电视转播等内容，系统提供编辑记事牌信息等工具。

本方案涉及的技术要点包括：2．1 硬件组成●P5三合一室内表贴全彩视频屏系统有效显示面积：高2080mm*宽3840mm =7.9872M2●计算机●视频播放设备及辅件●显示软件、杀毒软件2．2 环境适应性要求●能在气温大于400C的室内环境下连续正常工作●空气湿度大于90%时，内部不结露、且能正常工作2．3 系统总体设计及技术优势天嘉公司从前端LED管芯入手选择更加适合LED显示屏的管芯，采用表贴发光管设计的室内全彩色LED显示屏具有划时代的意义。

分立表贴灯的设计，简化了维修，极大的降低了系统维护成本。

因为使用了高亮度表贴灯，设计亮度完全满足室内环境要求。

系统设计满足以下要求：◆显示系统的设计制造质量可靠技术先进成熟，符合行业规范和技术发展潮流。

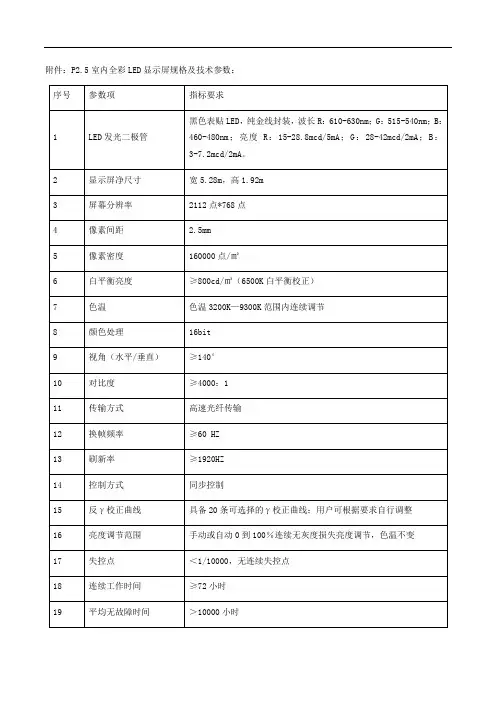

◆屏幕图象分辨率和清晰度高，屏幕画面清晰不闪烁◆图象色彩柔和逼真、灰度丰富、层次感和立体感强◆高色调真彩色32位输出◆支持VGA、SVGA、XGA、SXGA、VSGA（1680×1024）DVI信号输入◆显示屏亮度均匀，1024级灰度控制◆具有良好的色平衡，图象空间色彩自然◆系统工作稳定可靠，抗干扰能力强，屏体寿命长，能连续工作24小时以上◆显示模组安装，维修方便◆成熟的显示系统软件，操作简单◆基于PC设计高度兼容2．4 系统框图3 技术指标3.1 LED灯160°120°3.2 模组像素3.3 单元板3.4 屏幕参数3.5 全彩屏系统参数4 LED全彩功能及特色介绍采用p5三合一全彩表贴（纯红、纯绿、纯蓝）显示单元板，配以DVI视频控制系统，构成1024级灰度LED视频显示系统。

1、1024级灰度LED视频显示系统是由纯红、纯绿、纯蓝三种颜色发光二极管组成，每种颜色都具有1024级灰度。

2、适应人眼的视觉特点，采用非线性灰度调整，使灰度层次更清晰，分辨率更高，以达到最佳视觉效果。

3、自动跟踪显示模式，像素点支持1024×768点。

此技术避免了因显示模式改变而要改变显示系统硬件的麻烦，在PIG1024×768模式下的任何显示模式改变，本系统都可正常显示而无须任何硬件上的调整。

4、在LED显示画质处理上实现放大、缩小绝不失真，实现动态图像显示时画面连贯，无抖动与阴影。

5、LED显示屏具有良好的均匀性。

6、室内LED显示屏的失控点不大于万分之三。

7、具有节目表播映排序管理功能。

8、信号输入：动画功能LED显示屏动画显示与计算机显示器相对应区域显示一致；文字显示功能。

显示稳定、清晰，并应可放映电视或录像画面。

9、LED软件具有操作简便、具有良好的用户界面，清晰的菜单窗口、多种的显示信息方式等特点。

根据用户的需求可以任意编排节目，即能播放录像，也能播放三维动画、图文信息、播放消息等。

节目播放顺序与时间实现一体化交替播放，并可相互叠加播放。

10、显示信息的接口方式：LED显示屏屏体控制器及控制计算机，LED显示屏在屏体控制器可外接多种视频信号源（如影碟机、录像机、闭路电视等），控制计算机按TCP/IP协议连入整个网络系统，负责通过网络通信接收各种需要显示的信息，并可根据需要把相关的信息显示在大屏幕上。

控制计算机与LED显示屏之间的信号线距离可达300米。

11、本系统在电气特性上应当符合大陆和工程实施地的相关标准，不受其他系统的干扰和不对周边的其它系统造成干扰。

①独立电源控制方式②本设备电磁辐射低于大陆标准，对网络设备及其他弱电设备无影响。

③网络安全方面，本系统为独立中端，可从网上接收指定或特定信息。

显示屏既可放电视录像，也可放计算机动画，以及任何可在计算机屏幕上播放的图形方案、图像信息。

1024级灰度视频显示系统使用了DVI技术，将DVI卡输出的计算机图形、图像信息转为LED显示屏所需要的数据。

12、系统功能扩展：由于本系统在硬件系统上的特点，本系统可成一独立的显示设备，即将其单纯地看作为一大型显示器，系统可以同时整合各种显示信息以各种方式显示在LED显示屏上。

13、1024级灰度视频屏采用实时显示方式，计算机显示器与大屏幕点点对应，故用户仅需面对计算机屏幕进行操作。

14、采用多媒体技术，并可用鼠标器调整LED显示屏上的图像色彩及缩放图像比例及尺寸。

15、可以将图片插入，用WINDOWS自带的“附件”中的“画图”在图片上画表格。

16、可以在编辑好的发送文件中编辑图片内容，可以插入帧或追加帧，即插播。

17、显示屏显示的字体是发送通讯的计算机WINDOWS操作系统自带的字体文件，可以通过安装其他第三方应用软件加载新的字体文件。

（﹡TTF）5 LED全彩显示系统硬件介绍5.1 发光点发光点为发光二极管紧密排列组成的发光像素。

发光二极管采用SMD表贴封装。

5.2 反射面罩表面反射罩经开模制作，与发光点完整吻合，反射罩表面采用特殊技术处理，吸收自然光、平整。

5.3 驱动方式显示面板采用恒流源驱动，1/8 扫描。

5.4 单元尺寸作为一个完整的具备显示驱动能力的基本单元的显示板为高160mm×宽160mm,显示点数为高32×宽32。

5.5、均匀性批量采购芯片，自动化分光保证同一批次芯片的均匀一致性。

5.6 视角及混光效果用于室内全彩屏制作的发光介质有传统灌胶模块、亚表贴和表贴二极管。

传统灌胶模块因其无法保障发光均匀性及亮度低而无法满足市场的需求，亚表贴因其制造封装难度而逐渐淡出市场，表贴二极管因其良好的视角及混光效果以及价格的直线下降使销售而出现井喷现象。

5.7 平整度构成灯板的反射罩与发光点无缝吻合，表贴灯的生产全部采用自动机作业，包括表贴焊接，组装，平整度矫正，亮度矫正，成品可作到表面高度平整一致。

5.8 亮度采用高亮度表贴发光管，发光亮度为发光晶片亮度的3-5倍。

5.9 散热热量从表面散失，决定了显示面板良好的散热性能。

5.1 可维护性不良发光二极管可逐个更换，不影响其他发光管的使用。

6 LED全彩显示系统视频技术介绍6.1 DVI视频技术DVI技术是交互式数字视频系统在LED显示领域中的应用，使LED显示技术有了质的提高。

它从信号源方面突破了以往数字视频技术的瓶颈，为LED显示屏实现更清晰高品质图像提供了前提和保障。

即传统的LED视频控制因PCI信号源的局限，最多能实现256级灰度；而基于AGP接口的DVI技术可实现1024级灰度，极大提高了显示屏的图像显示效果。

6.2 恒流源驱动技术恒流源：顾名思义是一种恒定电流输出的驱动器件，它的交流等效电阻很大，直流压降却不大，其等效的数字模型是VCCS（电压控制的电流源），工作于开关状态，其电流输出一旦通过调节电阻设定后，仅受控于输入的逻辑状态0或者1，输入信号有效时，其输出电流保持为某个给定时间常数的函数，不会因它所联接的外电路不同而变化，输入信号无效时，其输出电流关断。

LED是一种电流驱动的双端口器件，其发光特性仅与流过的电流大小相对应，普通的驱动器件不具备恒流特性，其输出电流亦会随输入电压变化。

而我们知道，TTL电路的电压是一阀值，一点微小的变化虽不影响逻辑状态，但会影响到输出电流的大小，而直接反映到LED的发光，解决这一问题的唯一途径即是采用如上所提到的恒流源。

另外，恒流源驱动器件的选用，保证了输出电流的大小恒定，也就可以去掉变通驱动器件必须要有的串联限流电阻，大大降低了消耗在电阻上的功率，降低了系统的发热，恒流源驱动器件的输出电流可以通过调节电阻很方便的调校，这样对于系统最终的白平衡定位提供了最大程度上的方便。

本公司选用的LED显示屏采用恒流源驱动集成电路，对显示发光单元LED（发光二极管）进行直接驱动，从而保证了每一个发光二极管的发光显示效果的一致性。

显示屏显示的画面图像效果亮度均匀，过渡平滑，纹理细腻，真实动人。

如果电路中不采用恒流源驱技术，由于每个发光二极管的显示效果不一致，有的偏亮、有的偏暗，图像画面上将会存在少数零星分布的亮点和暗点，图像画面粗糙，过渡生硬。

恒流源驱动电路是采用多路恒流源集成芯片驱动发光二极管，使通过二极管的电流恒定一致。

非恒流源电路采用电阻PNP三极管驱动发光二极管发光，由于电阻阻值的不一致，PNP 三极管的饱和特性不一致，发光二极管的发光亮度互相之间存在细微的差别。

6.3 非线性校正为了更加适合LED显示屏的显示特性，本制造商采用图像处理技术对视频信号进行了控制和处理。

视频灰度非线性校正是人眼能舒适地观看显示屏的关键。

无论是在电视机、计算机监视器和其它任何显示设备中，几乎都需使用该技术，这是由人眼的视觉特性决定的。

没有经灰度校正的LED屏，会显得显示生硬、层次感差，看起来很不舒服，长时间观看甚至会对人眼造成伤害；只有经灰度校正后的LED显示屏才会显得纹理清晰，亮度柔和，灰度级过渡平缓。

另外，由于LED本身的发光特性和电视机、计算机监视器（CRT）的发光特性不一样，简单地将在CRT上应用的非线性γ校正算法和反γ校正算法直接应用到LED显示屏上是十分不科学的，会严重影响LED显示屏的图像质量，使观看效果更差。

从常识可知，当电视在阳光充足的环境中的观看效果没有在无阳光的环境中观看舒适，这是由于在环境不同时，简单的灰度校正是无法满足人眼需求的，同样LED显示屏更是如此，由于用户不可能随便的移动该设备，因此必须使LED显示屏在各种环境下均能舒适地观看。
