机械制图试题库B

合集下载

机械制图练习题库+参考答案

机械制图练习题库+参考答案

机械制图练习题库+参考答案一、单选题(共26题,每题1分,共26分)1.某调整螺旋,采用双线粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,螺杆应转()圈。

A、2B、3C、4D、2.5正确答案:A2.机械图样中,表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案:B3.截平面与立体表面的交线称为()A、截交线B、相贯线C、相交线D、以上都不是正确答案:A4.仰视图是()。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案:D5.产品用放大一倍的比例绘图,在标题栏比例项中应填()。

A、1:2B、放大一倍C、1×2D、2:1正确答案:D6.制图国家标准规定,字体的号数,即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案:D7.具有间隙的配合称为()。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案:B8.三投影面体系中的三个投影面互相()A、垂直B、倾斜C、交叉D、平行正确答案:A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案:B10.画断面图时,若由两个或多个相交剖切平面剖切得出的移出断面,中间应用()断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案:A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆,则该几何体是()。

A、球体B、圆柱体C、圆锥体D、长方体正确答案:B12.点的正面投影和侧面投影的连线()。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案:A13.重合断面的轮廓用()画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案:C14.Α3图纸的大小为()。

A、841×594B、420×297C、210×297D、841×595正确答案:B15.不可见轮廓线采用()来绘制。

(完整版)机械制图试题库加答案

(完整版)机械制图试题库加答案

(完整版)机械制图试题库加答案《机械制图》课程试题库(中专)第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺⼨为 210×297 。

2、机械制图当中常⽤的线型有粗实线、细实线、虚线等,可见轮廓线采⽤粗实线,尺⼨线,尺⼨界线采⽤细实线线,轴线,中⼼线采⽤细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺⼨以㎜为单位。

5、在标注直径时,在数字前⾯应该加φ,在标注半径时应在数字前加 R 。

6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。

7、在标注⾓度尺⼨时,数字应⽔平书写。

★8、机械制图中通常采⽤两种线宽,粗、细线的⽐率为 2:1 。

9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。

★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。

⼆、选择题1、下列符号中表⽰强制国家标准的是( C )。

A. GB/T B. GB/Z C.GB2、不可见轮廓线采⽤( B )来绘制。

A.粗实线 B.虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是( B )A.1:1 B. 2:1 C.1:24、在标注球的直径时应在尺⼨数字前加( C )A.R B.Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是( C )A.1:1 B. 2:1 C.1:25、机械制图中⼀般不标注单位,默认单位是( A )A.㎜ B.㎝ C.m6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是( C )A.SR B. EQS C.C8、⾓度尺⼨在标注时,⽂字⼀律( A )书写A.⽔平 B.垂直 C.倾斜9、标题栏⼀般位于图纸的( A )A.右下⾓ B.左下⾓ C.右上⾓三、判断题1、国家制图标准规定,图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。

( × )3、2:1是缩⼩⽐例。

( × )4、绘制机械图样时,尽量采⽤1:1的⽐例( √ )5、使⽤圆规画图时,应尽量使钢针和铅笔芯垂直于纸⾯。

《机械制图》试题(附参考答案)

《机械制图》试题(附参考答案)

《机械制图》试题(附参考答案)一、单选题(共10题,每题1分,共10分)1、在判断重影点的可见性方面,若两点的水平投影重合,则视两点的正面投影()值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案:C2、顺时针旋转时旋入的螺纹为()。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案:D3、正投影的基本特性主要有真实性、积聚性、()。

A、普遍性B、特殊性C、收缩性D、统一性正确答案:C4、铅笔用“B”表示()。

A、软B、硬C、长D、高度尺寸正确答案:A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案:B6、制图用纸之大小尺度,其中594×841是()。

A、A1B、A0C、A2D、A3正确答案:A7、制造机件所用的图,通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案:B8、在图样中不可用粗实线来表示的是()。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案:B9、机械图样中,表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案:B10、齿轮属于()。

A、标准件B、一般零件C、零部件D、常用件正确答案:D二、多选题(共10题,每题1分,共10分)1、用于传动的螺纹是()A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案:BC2、与一个投影面平行,与其它两个投影面倾斜的直线,称为投影面的平行线,具体又可分为()。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案:ACD3、相邻两线框或大线框中有小线框中有小线框则表示()A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案:ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案:DE5、基本视图不包括()A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案:BDE6、组合体相邻的表面可能形成()三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案:ABC7、一般零件按其结构特点可分为:()。

机械制图试题库及答案

机械制图试题库及答案

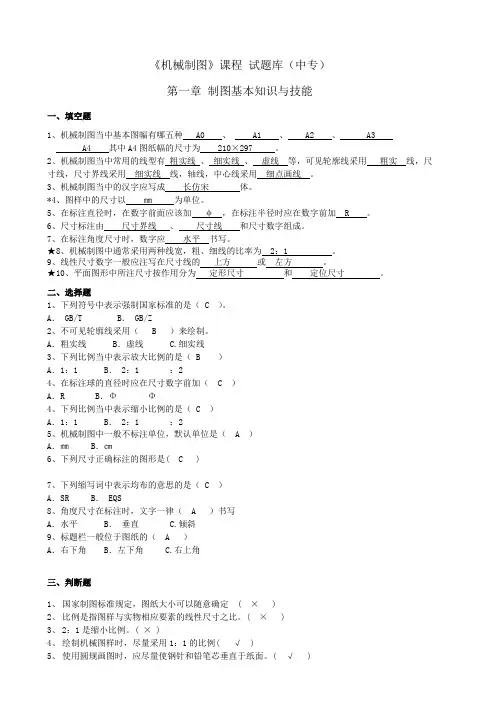

《机械制图》课程试题库(中专)第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时,在数字前面应该加φ,在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时,数字应水平书写。

★8、机械制图中通常采用两种线宽,粗、细线的比率为 2:1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是( C )。

A. GB/T B. GB/Z2、不可见轮廓线采用( B )来绘制。

A.粗实线 B.虚线 C.细实线3、下列比例当中表示放大比例的是( B )A.1:1 B. 2:1 :24、在标注球的直径时应在尺寸数字前加( C )A.R B.ΦΦ4、下列比例当中表示缩小比例的是( C )A.1:1 B. 2:1 :25、机械制图中一般不标注单位,默认单位是( A )A.㎜ B.㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是( C )A.SR B. EQS8、角度尺寸在标注时,文字一律( A )书写A.水平 B.垂直 C.倾斜9、标题栏一般位于图纸的( A )A.右下角 B.左下角 C.右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2:1是缩小比例。

( × )4、绘制机械图样时,尽量采用1:1的比例( √ )5、使用圆规画图时,应尽量使钢针和铅笔芯垂直于纸面。

(word完整版)机械制图零件图、装配图题库(有难度)

(word完整版)机械制图零件图、装配图题库(有难度)

6. 极限与配合在零件图上的标注,其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级,这种形式用于的零件图上。

第二种形式是在孔或轴的基本尺寸后面,注出偏差值,这种形式用于的零件图上。

第三种是在孔或轴的基本尺寸后面,既注出基本偏差代号和公差等级,又同时注出上、下偏差数值,这种形式用于的零件图上。

(难度:B)7. 形位公差的框格用线绘制,分成格或多格。

(难度:A)8. 按作用不同,可将基准分为基准和基准。

(难度:A)9. 基孔制的孔(基准孔)的基本偏差代号用符号表示,其基本偏差值为。

基轴制的轴(基准轴)的基本偏差代号用符号表示,其基本偏差值为。

(难度:A)10. 基本偏差是决定公差带相对零线位置的。

(难度:A)11. 外螺纹的规定画法是:大径用表示;小径用表示;终止线用表示。

(难度:A)12. 当被连接零件之一较厚,不允许被钻成通孔时,可采用连接。

(难度:A)13. 剖切平面通过轴和键的轴线或对称面,轴和键均按形式画出,键的顶面和轮毂键槽的底面有间隙,应画条线。

(难度:A)14. Tr40×14(P7)LH-8e-L的含义_____________________________________________(难度:B)15. 模数大,齿距,齿厚、齿高也随之,因而齿轮的承载能力。

(难度:B)16. 螺纹的旋向有和两种,工程上常用螺纹。

(难度:B)17. 单个圆柱齿轮的剖视图中,当剖切平面通过齿轮的轴线时,轮齿一律按绘制,齿根线画成线。

(难度:B)18. 普通平键有、和三种结构类型。

(难度:B)19. 左旋螺纹要注写。

(难度:A)20. 普通平键的标记:键 GB/T1096 18×11×100表示b= mm,h= mm,L= mm的A型普通平键(A省略不注)。

(难度:B)第十章装配图1. 在装配图中,当剖切平面通过某些标准产品的组合件,或该组合件已由其他图形表达清楚时,可只画出。

(完整版)《机械制图》试题库及答案

(完整版)《机械制图》试题库及答案

机械制图试题库一、填空题:1、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。

3、在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下方位。

4、图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。

无论采用哪种比例,图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号:R表示半径,Φ表示直径。

9、标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸,丁字尺是用来画水平线。

12、在机械制图中选用规定的线型,虚线是用于不可见轮廓线,中心线、对称线就用细点划线。

13、标注圆的直径尺寸时,应在数字前加注符号Φ,标注球的直径符号为SΦ。

14、图样上的尺寸,由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体,其字的宽度应为高度的1/16、三视图的投影规律长对正,高平齐,宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类,基本幅面按尺寸大小可分为 5 种,其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种,按标题栏的方位又可将图纸格式分为x型和Y型两种。

机械制图期末试卷B卷(附答案)

机械制图期末试卷B卷(附答案)

第1页共7页------------------------------- 班级:姓名:---------------------------装----------------------订----------------------线第 2 页 共 7 页--------------------------- 装 ----------------------订 ----------------------线-------------------------------班级: 姓名:13.下图所示各组三视图中,正确的是_____ ___。

14.投影面的平行面中,不包括________。

A .水平面B .侧平面C .正平面D .正垂面15.在三投影面体系中,正平面________于正立投影面、________于水平投影面、17.根据下图所示的主视图和俯视图,选择正确的左视图_____ ___18.铸件或锻件的表面交线通常用小圆角光滑过渡,此处的表面交线以表示,用_______绘制。

A .过渡线/粗实线B .相贯线/细实线C .相贯线/粗实线D .过渡线/细实线19.视图上过渡线的画法与________基本一样,线型用________A .相贯线/粗实线 B .相贯线或截交线/细实线第3页共7页---------------------------装----------------------订----------------------线------------------------------- 班级:姓名:26.根据下图中所示的立体图,其对应的主、俯视图为________。

27.根据下图中所示的立体图,其对应的主、俯视图为___ _____。

28.根据下图中所示的三视图,其对应的正确的立体图为________。

29.根据下图中所给出的三视图,其对应的立体图为________。

30.在下图中选择画法正确的一组视图为________。

机械制图试题库及答案

机械制图试题库及答案

《机械制图》课程试题库(中专)第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时,在数字前面应该加φ,在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时,数字应水平书写。

★8、机械制图中通常采用两种线宽,粗、细线的比率为 2:1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是( C )。

A. GB/T B. GB/Z2、不可见轮廓线采用( B )来绘制。

A.粗实线 B.虚线 C.细实线3、下列比例当中表示放大比例的是( B )A.1:1 B. 2:1 :24、在标注球的直径时应在尺寸数字前加( C )A.R B.ΦΦ4、下列比例当中表示缩小比例的是( C )A.1:1 B. 2:1 :25、机械制图中一般不标注单位,默认单位是( A )A.㎜ B.㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是( C )A.SR B. EQS8、角度尺寸在标注时,文字一律( A )书写A.水平 B.垂直 C.倾斜9、标题栏一般位于图纸的( A )A.右下角 B.左下角 C.右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2:1是缩小比例。

( × )4、绘制机械图样时,尽量采用1:1的比例( √ )6、丁字尺与三角板随意配合,便可画出65度的倾斜线。

机械制图 试题(B卷 )

机械制图 试题(B卷 )

机械制图试题(B卷)填空:(30分)1.比例分为三种,分别是指___________、_____________、__________。

2.常用的投影法有两大类,分别是___________、_____________。

平行投影法又分为___________、_____________。

3.空间两直线的相对位置有___________、_____________、__________三种。

4.两圆弧间的圆弧连接有___________、_____________、__________三种。

5.正投影法的投影特性有___________、_____________、__________三种。

6.组合体组合形式一般可分为___________、_____________、__________四种。

7.三视图之间应遵循的三等关系为___________、_____________、__________。

8.基本几何体分为___________、_____________两种。

9.圆柱的截交线有三种:___________、_____________、__________。

圆球的截交线是___________。

画组合体的视图经常用的方法是___________、_____________两种。

40分)A的坐标为(17.10.20),求作点A的三面投影。

(10分)AB的两面投影,求作其第三面投影,并说明直线AB是什么线。

(10分)3.已知圆柱表面上的一点M的正面投影m,,求作点M的其他两面投影m和m’’(10分)作长轴90mm ,短轴50mm 的椭圆。

(10分)A3图纸画。

(30分)。

(完整版)机械制图试题(含答案).docx

(完整版)机械制图试题(含答案).docx

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为()比例、()比例、()比例等三种。

其中为看图方便,尽可能采用()比例。

2. 标注尺寸由()、()和()三个要素组成。

3. 在标注尺寸时,应做到()、()、()和合理。

4、机件的图形是用各种不同图线画成的,其中可见轮廓线用()线画,不可见轮廓线用()线画,尺寸线和尺寸界线用()线画,而中心线和对称中心线则用()线画。

5、三视图之间的投影对应关系可以归纳为()、()长对正。

()、()高平齐。

()、()宽相等。

二、选择题(10分)1.一张完整装配图的内容包括:( 1)一组图形;(2)();(3)必要的技术要求;( 4)零件序号和明细栏;(5)标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看()A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合()的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时,上下偏差小数点对齐,小数点后位数(),零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用()为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析,确定主视图方向后,下一步是()A、选择其他视图,确定表达方案B画出各个视图C 选择图幅,确定作图比例D安排布图,画基准线7.在机件的三视图中,机件上对应部分的主左视图应()A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是()A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定,外螺纹的大径应画()A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用()画出A 虚线B 细实线 C点划线 D 粗实线三、判断题(10 分)() 1、一张完整的装配图的内容包括:一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

机械制图试题库

机械制图试题库

开课系部:数控技术系课程名称:机械制图(机械类专业)教材名称:《机械制图》第2版金大鹰主编机械工业出版社一、填空题1、在画三视图时,可见的轮廓线用线表示,看不见的轮廓线用表示,对称中心线用表示。

章节:1.2(第一章制图基本知识第2节制图的基本规定)题型:填空难度系数:1答案:(粗实线;细虚线;细点画线)2、一个完整的尺寸包括、、尺寸界线三个基本要素;章节:1.3(第一章制图基本知识第3节尺寸注法)题型:填空难度系数:1答案:(尺寸线;尺寸数字;)3、投影法分为()()两类。

章节:2.1(第二章正投影基础第一节投影法的基本概念)题型:填空难度系数:1答案:中心投影法平行投影法4、正投影的投影特性()()和类似性三种。

章节:2.1(第二章正投影基础第一节投影法的基本概念)题型:填空难度系数:1答案:显实性、积聚性、5、在三面投影体系中,三个投影面英文名称的简写为( )( )和W面。

章节:2.2(第二章正投影基础第二节三面视图)题型:填空难度系数:1答案:H面,V面,6、空间直线相对于投影面的位置共有三种情况,分别为:()()()。

章节:2.4(第二章正投影基础第四节直线的投影)题型:填空难度系数:1答案:垂直、平行、倾斜7、投影面垂线中,()线在V面上的投影积聚为一点。

章节:2.5(第二章正投影基础第五节平面的投影)题型:填空难度系数:1答案:正垂8、在投影面平行面中,正平面在()面上的投影反映实形,在()和W面上的投影积聚为一条直线。

章节:2.5(第二章正投影基础第五节平面的投影)题型:填空难度系数:1答案:Y、V9、在投影面平行线中,侧平线的()面反映实长,另外投影分别平行于()轴和Y轴。

章节:2.4(第二章正投影基础第四节直线的投影)题型:填空难度系数:1答案:侧 Z10、点的X坐标为零时,点在,点的X、Y坐标为零时,点在Z轴上,点的三个坐标均为零时,点在 ,章节:2.3(第二章正投影基础第三节点的投影)题型:填空难度系数:1答案:W面上坐标原点上11、直线SA是水平线;直线BC是线;直线SB是一般位置线;直线AB是侧平线;平面SBC是面;章节:2.4(第二章正投影基础第四节直线的投影)题型:填空难度系数:2答案:正垂、正垂面、12、组合体的组合形式,一般分为叠加、()、相贯和()等。

机械制图题库题库(150道)

机械制图题库题库(150道)

机械制图题库1、图样不论放大或缩小绘制,在标注尺寸时,应标注()——[单选题]A 放大或缩小之后的图形尺寸B 机件的实际尺寸C 机件的设计要求尺寸正确答案:B2、下列比例当中表示放大比例的是()——[单选题]A 1:1B 1:2C 2:1正确答案:C3、物体的对称中心线采用()来绘制。

——[单选题]A 粗实线B 细虚线C 细点画线正确答案:C4、下列投影法中不属于平行投影法的是( )。

——[单选题]A 正投影法B 斜投影法C 中心投影法正确答案:C5、三视图中,主视图反应物体的()4 个方位——[单选题]A 前后和左右B 上下和左右C 前后和上下正确答案:B6、已知点 A(8,0,10),点 B(0,8,10),下列说法正确的是()——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案:B7、已知点 A(8,0,10),点 B(0,8,10),下列说法正确的是()——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案:B8、以下说法错误的是()。

——[单选题]A 不在同一直线上的三点确定一个平面B 正平面平行于 V 面,水平投影集聚成直线,平行于 OX 轴C 铅垂面垂直于 H 面,水平投影集聚成直线,平行于 OX 轴正确答案:C9、下面基本体中属于平面立体的( )——[单选题]A 圆柱B 圆锥C 棱柱D 球正确答案:C10、用辅助直线法进行形体表面取点作图只适合于( )的表面取点。

——[单选题]A 圆柱B 棱锥C 棱柱D 球正确答案:B11、以下说法错误的是()——[单选题]A 棱柱的侧棱线相互平行B 棱锥的侧棱线相交于有限远的一点C 正三棱锥的侧面投影是等腰三角形D 棱柱的顶面和底面为水平面正确答案:C12、已知圆球体表面点的一个投影就能直接作出其另外 2 个投影,这个已知点投影不可能处在( )——[单选题]A 主视图中心线上B 俯视图的圆上C 球心D 左视图中心线上正确答案:C13、画直立圆柱的三面投影时,需画其轮廓素线的是( )——[单选题]A 最左、最右、最前、最后B 最左、最右、最上、最下C 最前、最后、最上、最左D 最右、最下、最前、最后正确答案:A14、平面与三棱锥相交,截平面平行于底面,则截交线为( )。

4套 画法几何及机械制图 试卷+答案

4套 画法几何及机械制图 试卷+答案

本科班《画法几何》期末考试试卷(A)考试时间: 120 分钟一、根据下列图示几何元素的投影图,判断它们空间的相对位置。

(平行、相 交、垂直)(8)_______ _______ _______ ________二、过A点作直线AB与已知平面P平行,同时与CD直线相交,且使B在 V面上。

(7)二、已知BC是一等腰三角形ABC的底,又知A点在 V面上距离 H面30 毫米处,试完成等腰三角形ABC的两面投影。

(10)四、完成下列立体的第三投影。

(16)(1)1/8 圆球 (2)1/4 圆锥(3)1/2 圆柱 (4)1/4 圆环五、完成截头四棱锥H、V投影,并求截断面的实形。

(16)六、已知立体的H、V投影,将正确的 W投影题号填写在答案栏内。

(4)七、根据被截形体的V、W投影,完成其 H投影。

(16)八、完成圆柱表面交线的V、W投影。

(23)本科班《画法几何》期末考试试卷(A)答案考试时间: 120 分钟一、根据下列图示几何元素的投影图,判断它们空间的相对位置。

(平行、相 交、垂直)(8)交叉垂直 __交叉___ _相交_ 交叉垂直(评分标准:每题 2分,共 8分)二、过A点作直线AB与已知平面P平行,同时与CD直线相交,且使B在 V面上。

(7)(评分标准:平行 3分,b 2 分,相交 2分,共7 分)三、已知BC是一等腰三角形ABC的底,又知A点在 V面上距离 H面30 毫米处,试完成等腰三角形ABC的两面投影。

(10)(评分标准:求得a 得 5分,a‛ 得 3分,图形连线2 分,共 10分) 四、完成下列立体的第三投影。

(16)(1)1/8 圆球 (2)1/4 圆锥(3)1/2 圆柱 (4)1/4 圆环(评分标准:每题 4分,共 16分)五、完成截头四棱锥H投影,并求截断面的实形。

(16)(评分标准:H 投影 10 分,截断面实形 6 分) 六、已知立体的H、V投影,将正确的 W投影题号填写在答案栏内。

(完整版)机械制图选择题题库及答案

(完整版)机械制图选择题题库及答案

二、单项选择题1、工程常用的投影法分为两类:中心投影法和( A )。

A,平行投影法B,斜投影法C,正投影法D,点投影法2、标题栏一般应位于图纸的( D )方位。

A,正上方B,右上方C,左下方D,右下方3、图样中,机件的可见轮廓线用( A )画出。

A粗实线B虚线C细实线,D细点划线4、图样中,机件的不可见轮廓线用( B )画出。

A粗实线B虚线C细实线,D细点划线5、图样中,机件的尺寸线和尺寸界限用( C )画出。

A粗实线B虚线C细实线,D细点划线6、图样中,机件的对称中心线和轴线用( D )画出。

A粗实线B虚线C细实线,D细点划线7、在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为( C )比例。

A、原值比例B、放大比例C、缩小比例D、任意比例8、在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,无论采用哪种比例,图样上标注的应是机件的( C )尺寸。

A.下料尺寸B、图纸尺寸C、实际尺寸D、中间尺寸9、尺寸标注中的符号:R表示( B )。

A,长度 B 半径 C 直径 D 宽度10、尺寸标注中的符号:Φ表示( C )。

A,长度 B 半径 C 直径 D 宽度11、在机械制图中选用规定的线型,虚线是用于( A )的绘制。

A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线12、在机械制图中选用规定的线型绘图,细点划线用于( C )的绘制。

A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线13、在机械制图中选用规定的线型绘图,粗实线线是用于( B )的绘制。

A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线14.当直线垂直于投影面时,其投影为一点,这种性质叫( D )。

A,类似性 B 真实性C垂直性 D 集聚性15.与一个投影面垂直的直线,一定与其他两个投影面平行,这样的直线称为投影面的( B )。

A、平行线 B 垂直线 C 倾斜线D任意位置线16、立体被平面截切所产生的表面交线称为( B )。

机械制图考试题及答案

机械制图考试题及答案

机械制图试题(B )姓名: 分数:一、判断题。

(对的打√,错的打×)(每题3分,共15分)1、 机体的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及准确度无关。

( )2、图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明。

( )3、当需要指明半径尺寸是由其它尺寸所确定时,应用尺寸线和符号“R ”标出,但要注写尺寸数字。

( )4、在同一图形中,对于尺寸相同的孔、槽等成组要素,可仅在一个要素上注出其尺寸和数量。

( )5、当标注极限偏差时,上下偏差的小数点必须对齐,小数点后的位数可不相同。

( ) 二、单项选择题:(每题5分,共25分)1、同一基本尺寸的表面,若具有不同的公差时,应用( )分开。

a 、粗实线b 、细实线c 、虚线 2、在机械制图中,汉字的高度不应小于( )mm. a 、1.8 b 、2.5 c 、3.5 3、在同一金属零件的零件图中,当图形中的主要轮廓线与水平成45°时,该图形的剖面线应画成与水平成( )的平行线。

a 、30°b 、45°c 、30°或60°4、绘制局部放大图时,当同一机件上有几个被放大的部分时,必须用( )依次标明被放大的部位。

a 、阿拉伯数字b 、罗马数字c 、希腊字母5、装配图中的指引线可画成折线,但只可曲折( )次。

a 、一b 、二c 、三 三、多项选择题:(每题5分,共10分)1、 下列字体高度属于公称尺寸系列的为:( )a 、2.5mmb 、3.5mmc 、10mmd 、14mm2、 粗实线在图上的一般应用( )。

a 、可见轮廓线 b 、尺寸界线 c 、可见过渡线 d 、引出线四、 简答题:(每题10分,共20分)1、请说明下面焊缝标注各个数字代表的含义。

(10分)2、 下面零件的机械加工工艺结构是错误的,请修正。

(每题5分,共10分)(1)(2)(磨削)五、完善尺寸标注(不用标注尺寸值,标出尺寸线即可):(共30分)机械制图试题(B)答案六、判断题。

《机械制图》习题库(附参考答案)

《机械制图》习题库(附参考答案)

《机械制图》习题库(附参考答案)一、单选题(共30题,每题1分,共30分)1、基本视图的个数()。

A、5B、6C、4D、3正确答案:B2、看图的方向符号是用()绘制在对中符号位置处的一个正三角形。

A、波浪线B、细实线C、粗实线D、点画线正确答案:B3、梯形螺纹常用于()。

A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案:D4、用于表达机件上倾斜部分的实形称为()。

A、向视图B、局部视图C、斜视图D、剖视图正确答案:C5、机械图样中,表示断裂处边界线、视图与剖视图的分界线采用()。

A、细实线B、粗实线C、细点画线D、波浪线正确答案:D6、在图样中不可用粗实线来表示的是()。

A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案:C7、绘制平面图形中的线段,应该先画()线段,然后画()线段,最后画()线段。

A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案:C8、国标规定图样中的汉字应写成()。

A、仿宋体B、楷体C、长仿宋体D、黑体正确答案:C9、机械图样中,表示不可见轮廓线采用()。

A、细点画线B、粗实线C、细虚线D、细实线正确答案:C10、可能具有间隙或过盈的配合称为()。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案:A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表()A、高度方向B、水平方向C、长度方向D、宽度方向正确答案:D12、主视图反映物体的关系()。

A、前后上下B、左右前后C、前后左右D、上下左右正确答案:D13、如果物体的外形简单,内形复杂并且不对称,常用()视图。

A、局部剖B、全剖C、阶梯剖D、半剖正确答案:B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、24C、12D、9正确答案:B15、在圆柱(或圆锥)内表面形成的螺纹,称为()。

A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案:B16、机械图样中,表示轴线、对称中心线等采用()。

《机械制图》练习题库+答案

《机械制图》练习题库+答案

《机械制图》练习题库+答案一、单选题(共30题,每题1分,共30分)l、一般位置平面对于三个投影面的投影特性为()。

A、没变化B、积聚性C、真实性D、收缩性正确答案:D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案:A3、与三投影面都倾斜的直线称为()。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案:A4D□ □ D"H "D口口) 。

A、硬B、软C、长正确答案:A5、当单一剖切平面通过机件的对称面或基本对称的平面,剖视图按投影关系配置,中间又没有其他图形隔开时,可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案:A6、重合断面图的轮廓线采用()绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案:C7、如果两直线的各组同面投影都相交,且交点符合点的投影规律,则可判定这两直线在空间也一定()。

A、相交B、垂直C、平行D、交叉正确答案:A8、如果空间两直线的三面投影都平行,则两直线一定()。

A、相交B、异面C、交叉D、平行正确答案:D9、不规则连续细实线为()。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案:C10、可自由配置的视图称为()。

A、剖视图B、斜视图C、局部视图D、向视图正确答案:D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案:A12、与一个投影面垂直的直线,一定与其它两个投影面平行,这样的直线称为投影面的()。

A、垂线B、垂直线C、中线D、平行线正确答案:B13、当孔的公差带完全在轴的公差带之上时,属于()配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案:B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为()。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案:B15、用于薄壁零件联接的螺纹,宜采用().A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案:B16、立体被平面切割(截切),所形成的形体称为()。

机械制图试题及答案

机械制图试题及答案

机械制图试题及答案一、单选题(共50题,每题1分,共50分)1、一直线对另一直线或一平面对另一平面的倾斜程度,称为______。

A、弧度B、锥度C、斜度正确答案:C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案:B3、当圆的直径小于______mm时,可以用细实线代替细点画线。

A、15B、8C、10正确答案:B4、比例中,1 :5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案:A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案:B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案:B7、展开三视图后,原OY轴剪开后,变成了OYH和______。

A、OYNB、OYBC、OYW正确答案:C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案:A9、图样中数字和字母可写成斜体,斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案:B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案:A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案:C12、注写线性尺寸数字时,如尺寸线为水平方向时,尺寸数字规定由______向______书写,字头向上。

A、右,左B、下,上C、上,下D、左,右正确答案:D13、在三视图的展开过程中,水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案:A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案:C15、一般情况下,标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案:C16、在三视图的展开过程中,______面不动。

A、侧B、正C、水平正确答案:B17、虚线以及各种点画线相交时应恰当地相交于______。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、填空题:(每题2分)*1、剖视图的种类可分为()视图、()视图和局部剖视图。

答案:全剖;半剖2、金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成()角,互相平行,间隔均匀的()线。

答案:45゜;平行细实3、剖切面的种类可分为()剖切面、()的剖切面、几个相交的剖切面。

答案:单一;几个平行;4、当机件具有对称平面时,在垂直于对称平面上投影所得的图形,可以()为界,一半画成剖视图,一半画成()。

答案:对称中心线;视图5、机件的某一部分向基本投影面投影而得的视图称为()视图,其断裂边界应以()线表示。

答案:局部视图;波浪6、在局部剖视图中,波浪线不能与轮廓线(),也不能()轮廓线之外。

答案:重合(叠);超出7、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为(),简称()。

答案:断面图;断面8、画在视图轮廓线之外的断面,称为()断面;画在视图轮廓线之内的断面,称为()断面。

答案:移出;重合9、移出断面的轮廓线用()线绘制;重合断面的轮廓线用()线绘制。

答案:粗实;细实10、当视图的轮廓线与重合断面的轮廓线()时,视图的轮廓线仍需完整的画出,不可()。

答案:重合(叠);间断11、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为()图;放大部位用()线圈出。

答案:局部放大;细实12、肋板、轮辐及薄壁结构,()剖切时,一律不画剖面线,并用()线将它们与相邻结构分开。

答案:纵向;粗实13、较长机件采用折断画法后,其长度应按()标注尺寸,断裂边缘常用()线画出。

答案:实长;波浪14、按一定规律分布的相同结构,只需画出几个完整的结构,其余用()线相连或标明中心位置并注明()。

答案:细实;总数15局部放大图上标注的比例是指()的线性尺寸与()相应要素的线性尺寸之比。

答案:放大图形;实际机件二、选择题:(每题2分)1、用剖切面完全地剖开机件所得的视图称()视图。

(A)全剖 (B)半剖 (C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称()视图。

(A)全剖 (B)半剖 (C)局部剖 (D)断面3.半剖视图以()线为对称中心线。

(A)双点画线 (B)虚线 (C)细实线 (D)细点画线4全剖视图选用的是()剖切面。

(A)单一 (B)几个平行的 (C)几个相交的 (D)其它2、半剖视图选用的是()剖切面。

(A)单一 (B)几个平行的 (C)几个相交的 (D)其它答案:(A)3、局部剖视图选用的是()剖切面。

(A)单一 (B)几个平行的 (C)几个相交的 (D)其它答案:(A)4、六个基本视图中最常用的是()视图。

(A)主、右、仰 (B)主、俯、左 (C)后、右、仰 (D)主、左、仰答案:(B)5六个基本视图的投影规律是“主俯仰后:长对正;():高平齐;俯左仰右:宽相等。

”(A)主俯仰右 (B)俯左后右 (C)主左右后 (D)主仰后右答案:(C)6、机件向不平行于任何基本投影面的平面投影所得的视图叫()。

(A)局部视图 (B)斜视图 (C)基本视图 (D)向视图答案:(B)7、在半剖视图中半个视图与半个剖视图的分界线用()。

(A)粗实线 (B)细实线 (C)细点画线 (D)波浪线答案:(C)8在局部剖视图中,视图与剖视部分的分界线用()。

(A)粗实线 (B)细实线 (C)细点画线 (D)波浪线答案:(D)9、重合剖面的轮廓线用()线表示。

(A)粗实 (B)细实 (C)细点画 (D)波浪答案:(B)10局部放大图的标注中,若被放大的部分有几个,应用()数字编号,并在局部放大图上方标注相应的数字和采用的比例。

(A)希腊 (B)阿拉伯 (C)罗马 (D)中国答案:(C)11机件具有若干相同结构(如齿、槽等),并按一定规律分布时,只需画出几个完整的结构,其余用()线连接,并注明该结构的总数。

(A)粗实 (B)细实 (C)细点画 (D)波浪答案:(B)12对于零件上的肋板、轮辐、薄壁等,如()剖切,不画剖面符号,且用粗实线将它们与相邻结构分开。

(A)横向 (B)斜向 (C)纵向 (D)反向12、在下图的A-A断面图中,选出正确的断面图()。

答案:A13下图的A-A剖面图中,选出正确的断面图()。

答案:D14在下图中,选出正确的断面图()。

答案:A15在下图中,选出正确的左视图()。

答案:B16在下图中,选出正确的左视图()。

答案:B17、在下图中,选出正确的左视图()。

答案:A18在下图中,选出正确的一组视图()。

答案:C19、下图是采用()画法。

(A)简化(B)折断(C)对称(D)示意答案:B20右图的主视图适合选用()剖视图。

(A)局部(B)全(C)半(D)旋转答案:A21在下图中的1面是()。

(A)圆柱面(B)滚花部分(C)简化画法(D)平面答案:D22、下图采用的是()画法。

(A)简化(B)对称(C)示意(D)省略答案:A(A)局部剖视图(B)局部放大图(C)局部放大剖视图(D)局部剖视放大图答案:B24、下面右图用的是()表示方法。

(A)全剖(B)局部剖(C)移出剖面(D)重合剖面答案:C25、在下图中,选出正确的视图()。

答案:C26在下图中,选出正确的视图。

答案:D27、在下图中选出正确的剖视图。

()答案:C28、在下图中选出正确的剖视图。

()答案:C29在下图中选出正确的剖视图。

()答案:B30、在下图中选出正确的主视图。

()答案:D31、在下图中选出正确的局部剖视图。

()答案:B32在下图中选出正确的局部剖视图。

()答案:D33、在下图中选出正确的主视图。

()答案:D34、在下图中选出正确的主视图。

()答案:D35在下图中选出正确的剖视图。

()答案:B36、在下图中选出正确的剖视图。

()答案:C37、在下图中选出正确的主视图。

()答案:A38在下图中选出正确的断面图。

()答案:C39、在下图中选出正确的剖视图。

()三、判断题:(每题1分)1、视图包括基本视图,局部视图、斜视图和向视图共四种。

()答案:对2、视图上标有“A”字样的是向视图。

()答案:对3、视图上标有“A向旋转”字样的是斜视图。

()答案:错41、局部视图的断裂边界一般以波浪线表示。

()答案:对5、机件向基本投影面投影所得的图形称为基本视图,共有六个基本视图。

()答案:对6、六个基本视图中,最常应用的是右视图,仰视图和后视图。

()答案:错71、金属材料的剖面符号是与水平成45。

的互相平行间隔均匀的粗实线。

()答案:错8、半剖视图的分界线是粗实线。

()答案:错9、局部剖视图的波浪线可用轮廓线代替。

()答案:错10、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为剖视图。

()答案:错11画在视图轮廓之外的断面称移出断面。

()答案:对12、重合断面的轮廓线用细实线绘制。

()答案:对13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。

()答案:对14半剖视图常用于表达内外结构均较复杂的对称机件。

()答案:对15局部剖视图既能表达内部形状,又能保留机件的某些外形。

()答案:对16、局部剖视图上的波浪线可以超出轮廓线之外。

()答案:错17全剖视、半剖视和局部剖视均使用的是单一剖切平面。

()答案:对18、半剖视图用的是两个平行的剖切平面。

()答案:错19、判断下图采用的局部剖视是否正确。

()20判断下图是否正确。

()答案:错21、判断下面斜视图是否正确。

()答案:对22、判断下图是否正确。

()答案:错23、判断下图是否正确。

()24在几个平行剖切面的剖视图中,不应画出剖切面转折处的投影。

()答案:对25、判断下图的画法是否正确。

()答案:错26、由于图形对称,应采用半剖,如下图一。

()答案:错27主视图中有一轮廓线与对称中心线重合,不宜采用半剖,应采用局部剖。

如下图。

()答案:对28、判断下图采用的局部剖视是否正确。

()答案:对29判断下图采用的局部剖视是否正确。

()答案:错30、判断下图采用的重合剖面是否正确。

()答案:错四、综合题:(每题10分)1、补画图中的缺线。

(一) (二)(三)(四)2、补画图中的缺线。

5下图中的俯视图画成适当的剖视图。

6下图中的主视图改画成适当的剖视图。

7、将下图中的主视图改画成适当的剖视图。

8、给定的位置上,将下图中的主视图改画成适当的剖视图。

9、给定的位置上,将下图中的主视图改画成适当的剖视图。

D类:11、在给定的位置上,将下图中的主视图改画成适当的剖视图。

12、在给定的位置上,将下图中的主视图改画成适当的剖视图。
