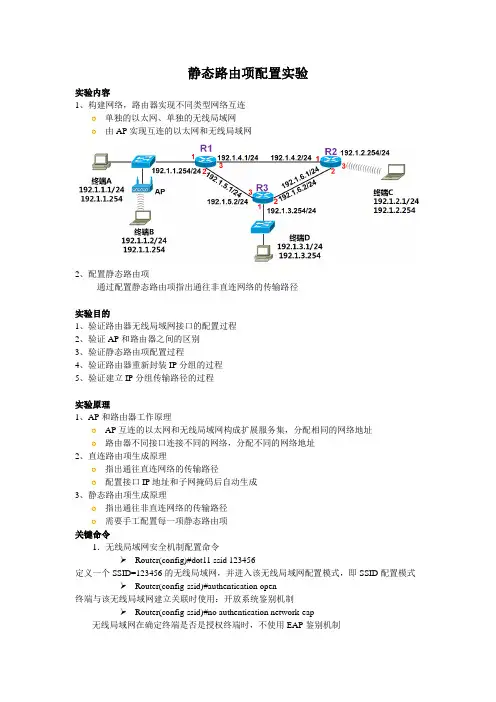

静态路由项配置实验
静态路由项配置实验实验内容1、构建网络，路由器实现不同类型网络互连单独的以太网、单独的无线局域网由AP实现互连的以太网和无线局域网2、配置静态路由项通过配置静态路由项指出通往非直连网络的传输路径实验目的1、验证路由器无线局域网接口的配置过程2、验证AP和路由器之间的区别3、验证静态路由项配置过程4、验证路由器重新封装IP分组的过程5、验证建立IP分组传输路径的过程实验原理1、AP和路由器工作原理AP互连的以太网和无线局域网构成扩展服务集，分配相同的网络地址路由器不同接口连接不同的网络，分配不同的网络地址2、直连路由项生成原理指出通往直连网络的传输路径配置接口IP地址和子网掩码后自动生成3、静态路由项生成原理指出通往非直连网络的传输路径需要手工配置每一项静态路由项关键命令1．无线局域网安全机制配置命令Router(config)#dot11 ssid 123456定义一个SSID=123456的无线局域网，并进入该无线局域网配置模式，即SSID配置模式 Router(config-ssid)#authentication open终端与该无线局域网建立关联时使用：开放系统鉴别机制Router(config-ssid)#no authentication network-eap无线局域网在确定终端是否是授权终端时，不使用EAP鉴别机制2．无线接口配置命令Router(config)#interface Dot11Radio0/3/0进入路由器接口Dot11Radio0/3/0的接口配置模式，包含信息：一是接口类型Dot11Radio，表明该接口是无线局域网接口二是接口编号为0/3/0Router(config-if)#no shutdown开启该接口Router(config-if)#ip address 192.1.2.254 255.255.255.0 为路由器接口分配IP地址192.1.2.254和子网掩码255.255.255.0Router(config-if)#ssid 123456配置SSID为123456Router(config-if)#encryption mode ciphers aes-ccm命令的作用是指定密码体制aes-ccm。
静态路由配置的实训操作步骤
静态路由配置的实训操作步骤以静态路由配置的实训操作步骤为标题，写一篇文章一、实训背景介绍在网络通信中，静态路由是一种简单而有效的路由配置方式。
它通过手动配置路由表的方式，指定了数据包从源网络到目标网络的路径。
本实训将介绍如何进行静态路由的配置，以实现网络设备之间的通信。
二、实训准备工作1. 确定网络拓扑结构：确定需要进行静态路由配置的网络设备，并绘制出网络拓扑图，包括各设备的连接关系和IP地址分配情况。
2. 确定路由器的管理IP地址：为每个路由器设备分配一个唯一的管理IP地址，用于远程登录和配置路由器。
3. 确定网络设备的接口IP地址：为每个网络设备的接口分配一个唯一的IP地址，用于实现设备之间的通信。
三、静态路由配置步骤1. 登录路由器：使用Telnet或SSH等远程登录工具，通过管理IP 地址登录到需要配置静态路由的路由器。
2. 进入全局配置模式：在路由器的命令行界面中输入"enable"命令，进入特权模式，然后输入"configure terminal"命令，进入全局配置模式。
3. 配置静态路由：在全局配置模式下，输入"ip route 目标网络目标网络掩码下一跳地址"命令，配置静态路由。
其中，目标网络为需要访问的目标网络地址，目标网络掩码为目标网络的子网掩码，下一跳地址为数据包的下一跳路由器的IP地址。
4. 保存配置：输入"end"命令退出配置模式，然后输入"write"命令保存配置。
四、实训操作示例假设有两台路由器R1和R2，它们之间通过以太网连接。
R1的管理IP地址为192.168.1.1，R2的管理IP地址为192.168.2.1。
R1的接口IP地址为192.168.1.254，R2的接口IP地址为192.168.2.254。
现在需要配置R1和R2之间的静态路由。
1. 登录R1路由器：使用Telnet工具，输入192.168.1.1，登录到R1路由器。

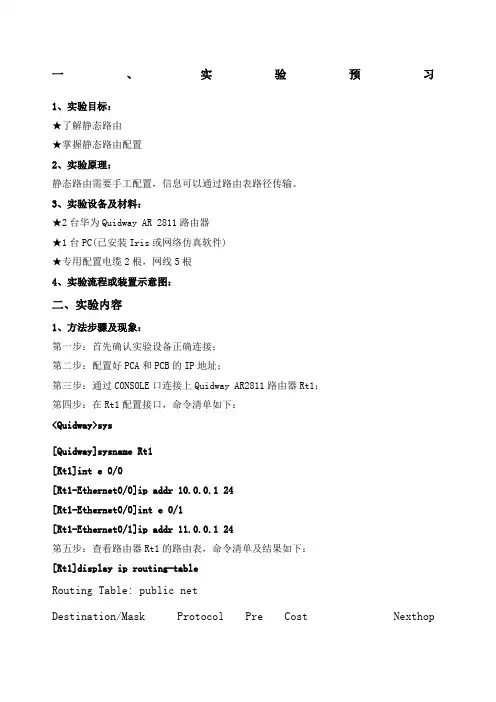

静态路由配置实验报告
一、实验预习1、实验目标：★了解静态路由★掌握静态路由配置2、实验原理：静态路由需要手工配置，信息可以通过路由表路径传输。
3、实验设备及材料：★2台华为Quidway AR 2811路由器★1台PC(已安装Iris或网络仿真软件)★专用配置电缆2根，网线5根4、实验流程或装置示意图：二、实验内容1、方法步骤及现象：第一步：首先确认实验设备正确连接；第二步：配置好PCA和PCB的IP地址；第三步：通过CONSOLE口连接上Quidway AR2811路由器Rt1；第四步：在Rt1配置接口，命令清单如下：<Quidway>sys[Quidway]sysname Rt1[Rt1]int e 0/0[Rt1-Ethernet0/0]ip addr 10.0.0.1 24[Rt1-Ethernet0/0]int e 0/1[Rt1-Ethernet0/1]ip addr 11.0.0.1 24第五步：查看路由器Rt1的路由表，命令清单及结果如下：[Rt1]display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost NexthopInterface10.0.0.0/24 DIRECT 0 0 10.0.0.1 Ethernet0/011.0.0.0/24 DIRECT 0 0 11.0.0.1 Ethernet0/110.0.0.111.0.0.1第六步：通过CONSOLE口连接上Quidway AR2811路由器Rt2；第七步：在Rt2配置接口，命令清单如下：<Quidway>sys[Quidway]sysname Rt2[Rt2]int e 0/0[Rt2-Ethernet0/0]ip addr 10.0.0.2 24[Rt2-Ethernet0/0]int e 0/1[Rt2-Ethernet0/1]ip addr 12.0.0.1 24第八步：查看路由器Rt2的路由表，命令清单及结果如下：[Rt2]display ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.2 Ethernet0/012.0.0.0/24 DIRECT 0 0 11.0.0.2 Ethernet0/110.0.0.212.0.0.2第九步：在PCA上ping路由器Rt2的E0/0端口（10.0.0将结果记录；○1第十步：在路由器Rt1上配置静态路由，添加一条到12.0.0.0/24的路由，命令清单及结果如下：[Rt1] ip route-static 12.0.0 ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.1 Ethernet0/011.0.0.0/24 DIRECT 0 0 11.0.0.1 Ethernet0/110.0.0.111.0.0.112.0.0.0/24 STATIC 60 0 10.0.0.2 Ethernet0/0第十一步：再次在PCA上ping路由器Rt2的E0/0端口（10.0.0.2）及PCB（12.0.0.2），将结果记录；○2第十二步：在路由器Rt2上配置静态路由，添加一条到11.0.0.0/24的路由，命令清单及结果如下：[Rt2] ip route-static 11.0.0 ip routing-tableRouting Table: public netDestination/Mask Protocol Pre Cost NexthopInterface10.0.0.0/24 DIRECT 0 0 10.0.0.2 Ethernet0/012.0.0.0/24 DIRECT 0 0 11.0.0.2 Ethernet0/110.0.0.212.0.0.211.0.0.0/24 STATIC 60 0 10.0.0.1 Ethernet0/0第十三步：再次在PCA上ping路由器Rt2的E0/0端口（10.0.0.2）及PCB（12.0.0.2），将结果记录；○3第十四步：删除第十步在路由器Rt1上配置的静态路由，恢复缺省路由，命令清单如下：[Rt1] undo ip route-static 12.0.0 ip route-static 0.0.0.0 第十五步：记录此时的Rt1和Rt2的路由表；第十六步：再次在PCA上ping路由器Rt2的E0/0端口（10.0.0.2）及PCB（12.0.0.2），将结果记录；○4第十七步：综合上面的记录，填写下表：2、对实验现象、数据及观察结果的分析与讨论：（1）比较四次记录结果和路由表的变化，分析其原因。
实验报告二(静态路由设置)
太原工业学院计算机工程系计算机网络实验报告（二）实验名称静态路由设置实验日期2020.06.05成绩姓名王锐班级学号182054424实验机IP 192.168.1.4实验机MAC地址38-BA-F8-49-30-59实验目的掌握网络路由原理，掌握路由器的简单配置。
实验环境Win10、Cisco Packet Tracer实验内容1、使用Packet Tracer 创建下列网络拓扑2、在各PC机与路由器接口上配置IP地址，（IP地址要包含班号、学号，如152056102号，如用的网络地址前2小节应为217.102.xx.xx）。
3、在各路由器上配置静态路由，并使PC0－PC1连通。
4、显示中间的路由器的路由表，并作说明。
5、使用Ping和Tracert测试PC0－PC1之间的连通性6、使用show ip route命令查看路由表。
实验步骤（含过程与截图）1.画图、连线（见图1）图 1 画图、连线2.设置IP（如下图）图 2.1 PC0图 3.2 路由器0(Fa0/0)图 4.3 路由器0(Fa0/1)图 5.3 路由器1(Fa0/0)图 6.4 路由器1(Fa0/1)图7.5 路由器2(Fa0/0)图8.6 路由器2(Fa0/1)图9.7 PC13.配置静态路由（如下图）图 3.1 路由器1图 3.2 路由器2图 3.3 路由器34.显示中间路由器的路由表（见图4）图 4 中间路由器路由表可见，204.24.2.0和204.24.3.0是直接相连的，204.24.1.0和204.24.4.0是通过静态路由添加的5.用Ping和Tracert测试PC0－PC1之间的连通性（如下图）图 5.1 ping命令图 5.2 tracert命令6.使用show ip route命令查看路由表。
上面已经查看过路由器1的路由表，所以这里只查看路由器0和路由器2的路由表（如下图6.1和图6.2）图 6.1 路由器0路由表图 6.2 路由器2路由表。
实验10 路由器静态路由的配置
静态路由、RIP 路由的配置实验一、 实验内容与要求：熟悉掌握静态路由的设置方法熟悉掌握Quidway 路由器配置静态路由的基本命令；验证静态路由的配置结果，加深对路由概念的理解。
二、 实验原理三、 实验设备及连接示意图Router B四．实验方法步骤：202.1.1.2/24gateway:202.1.1.1Pc-1 Pc-2 V.35电缆（1）连接背对背V.35电缆（说明：使用DTE、DCE电缆的直接连接可以模拟基带MODEM间的长途线路连接），和RJ45网络线；设置 FastEthernet 口参数；设置 Serial 口参数；设置 PC网络参数，网关；设置模拟基带MODEM参数等；（2）以下为Quidway常用命令及配置：Int s 0、int e0/1等；dis ver ； dis cur-conf ； sysname routA ； dis int e0/1 ;dis int s 0 ； dis ip rout-tab ； dis hist ； language;(3) 静态路由配置在[routA]上新配置前清空原配置 delete ； reboot ;配置网络互连接口的IP地址：dis cur-conf ；dis ip rout-tab ；Int s 0 ； ip addr 10.0.0.1 24 ；int e0/1 ； ip addr 192.168.1.1；使该IP的接口生效：undo shutdown；显示路由参数：dis ip routing-tab；加入静态路由：[routA] ip rout_stat 202.1.1.0 255.255.255.0 10.0.0.2 preference 60 ；dis cur ；dis ip routing-tab；加入路由通信协议：（4）在[routB]上进行相应配置；(5) 动态路由配置RIP 协议配置（删除之前配置再进行）：Undo ip ro 202.1.1.0 24 192.168.1.0 ；rip ；network all各路由配好后仔细观察 RIP 是怎样发现路由的过程和结果并写出报告：dis cur-conf ；dis ip routing-tab进入各路由器信息中心控制台：info-cen cons ；info-cen cons degugging ；观察信息： Debugging rip packet ；（这是版本1，也可在接口配置下 rip ver 2 multi 改为版本2）（5）以下为 Cisco 常用命令及配置：Router#config进入全局配置模式Router_config#config-a aa authentication login default local远程Telnet到路由器，只需要本地验证Router_config#config-aaa authentication login wh line 设置一个验证名Router_config#set-line vty 0 4 进入虚拟终端端口Router_config_line#login authentication wh结合aaa验证Router_config_line#config-password dlink 设置passwordRouter_config#config-interface fastethernet0/0进入接口配置模式Router_config_f0/0#config-ip address 192.168.10.1 255.255.255.248为快速以太接口配IP地址Router_config_f0/0#config-interface serial1/0进入广域网接口Router_config_s1/0#config-encap ppp该接口进行链路层封装Router_config_s1/0#set-phy-layer speed 64000为该接口建立时钟频率 Router_config_s1/0#config-ip adderss 200.100.99.1 255.255.255.252为该接口设置IP地址Router_config_s1/0#exit 退回配置模式Router_config#config-ip route 200.100.101.0 255.255.255.248 20.100.99.2 设置到网段200.100.101.0/29的静态路由Router_config_rip#^zRouter#write保存配置（6）RouterB同上；重新启动路由器，设置PC1和PC2的网络参数，然后在PC上PING测试；。
实验十 静态路由配置
2960-24T0
2960-24TT Switch1
思 考 二
上述拓扑中既用网线互连，也 用同异步串口互连路由，是否会对 网络造成影响？
PC5
PC6
PC1
PC2
PC3
PC4
图10-19 三个路由器静态路由拓扑图
29
29
六
实验报告
30
30
实验报告
按照实验报告的格式要求书写实验报告
图10-8 在RA上查看路由表信息和执行ping命令测试 19
19
（二）配置静态路由
分 别 为 两 个 路 由 器 配 置 静 态 路 由 并 测 试
步骤3
同样为RB添加一条静态路由，格式如下： RB（config）#ip route 192.168.1.0 255.255.255.0 172.25.1.1
步骤5
根据表8-1所示的IP规划设置各PC的IP、子网掩码和网关，如图10-10、图10-11、图10-12和图10-13所示。
图10-10 配置PC1
图10-11 配置PC2
图10-12 配置PC3 21
图10-13 配置PC4
21
（二）配置静态路由
分 别 为 两 个 路 由 器 配 置 静 态 路 由 并 测 试
17
（二）配置静态路由
分 别 为 两 个 路 由 器 配 置 静 态 路 由 并 测 试
步骤1
首先为RA添加静态路由，命令格式为：ip route 目的网络 子网掩码 下一跳接口IP地址。本实验中，根据 拓扑图所知只需要添加一条静态路由。 RA（config）#ip route 192.168.2.0 255.255.255.0 172.25.1.2 //手动添加静态路由信息
实验指导书(静态路由配置实验)
实验名称静态路由配置实验实验目的1.掌握路由器命令行各种操作模式的区别，以及模式间的切换。
2.掌握路由器的全局的基本配置。
3.掌握路由器静态路由配置。
实验学时2学时实验环境Packet Tracer 5.0 网络模拟软件技术原理⏹静态路由由系统管理员事先设置好固定的路径表称之为静态（static）路由表，一般是在系统安装时就根据网络的配置情况预先设定的，它不会随未来网络结构的改变而改变。
⏹动态路由动态（Dynamic）路径表是路由器根据网络系统的运行情况而自动调整的路径表。
路由器根据路由选择协议（Routing Protocol）提供的功能，自动学习和记忆网络运行情况，在需要时自动计算数据传输的最佳路径。
实验步骤用Packet Tracer 5.0 模拟三台路由器将多个网络互联，三台路由器之间用串行接口互联，时钟频率为64000，完成如下拓朴图。
1.启动PT5.0，路由器、交换机及PC机添加到工作区，同时在每个路由器上添加串行接口模块。
2.进入路由器R0的配置窗口先关闭路由器的电源，然后将NM-4A/S 串行接口模块拖放到路由器的空槽上，然后再打开电源。
电源开关输入“n ”不进入对话配置模式。
3.在路由器R0命令行下完成如下配置。
Router>enableRouter#configure terminalRouter(config)#hostname R0 ！将路由器命名为R0R0(config)#interface fastEthernet 0/0R0(config-if)#ip address 192.168.1.1 255.255.255.0！配置fa0/0接口的IP地址为192.168.1.1，子网掩码为255.255.255.0 R0(config-if)#duplex auto ！配置接口工作模式为自动R0(config-if)#speed auto ！配置接口工作速率为自动调节R0(config-if)#no shutdownR0(config-if)#exitR0(config)#interface serial 1/0R0(config-if)#ip address 192.168.100.5 255.255.255.252！配置serial1/0接口的IP地址为192.168.100.5，子网掩码为255.255.255.252R0(config-if)#no shutdownR0(config-if)#exitR0(config)#ip route 192.168.2.0 255.255.255.0 192.168.100.6 R0(config)#ip route 192.168.3.0 255.255.255.0 192.168.100.6 ! 添加2条静态路由记录R0(config)#end4.查看路由器的路由表信息和当前配置信息。
静态路由实训指导书
静态路由指导说明
一、实训目的：
掌握静态路由的配置方法
二、实训设备：
1. 电脑
2. 思科模拟器packet tracer
三、实训任务
任务1：修改路由器基本设置
任务2：设置静态路由
任务3：测试链路通讯
四、实训步骤
任务1、修改路由器的基本配置
1.修改路由器的主机名为各位同学的名字的全拼
2.设置路由器特权模式密码为各位同学学号
任务2、配置静态路由
1.根据图上要求配置设备
2.根据要求在两台路由器上面配置静态路由,使得路由器两边的PC
机可以通讯。
静态路由配置命令为：
Router(config)# ip route 目标IP地址子网掩码下一跳地址任务3、测试链路的连通性
1.发包或者使用ping命令测试链路的连通性。
实训名称：静态路由配置
实训名称：静态路由配置一、实训原理
Ip route 目标网络掩码下一跳IP地址二、实训目的
让不同网络不同路由器的PC机能够通信
三、实训步骤：
拓扑图
第一步：配IP地址
先配左边的路由器
En
Conf
Int F0/1
Ip add 192.168.1.1 255.255.255.0
No shut
Int f0/0
Ip add 192.168.2.1 255.255.255.0
No shut
再配右边的路由器
En
Conf
Int f0/0
Ip add 192.168.2.2 255.255.255.0
No shut
Int f0/1
Ip add 192.168.3.1 255.255.255.0
第二步：给PC机配置IP地址
此处略去1000字
第三步：配置静态路由
先配左边的路由器
Ip route 192.168.3.0 255.255.255.0 192.168.2.2 //全局配置模式下关键字目标网络掩码下一跳IP地址
再配右边的路由器
Ip route 192.168.1.0 255.255.255.0 192.168.2.1 //全局配置模式下关键字目标网络掩码下一跳IP地址
四、实训结果
右边路由器的路由表
左边路由器的路由表
Ping 通。
静态路由配置实验
静态路由配置实验一、实验名称两个局域网通过两台路由器的串口背靠背连接。
二、实验目的（1） 掌握静态路由的配置方法 （2） 掌握路由表的查看方法三、实验内容准备两台没有静态划分VLAN 的交换机，用2台交换机各组建一个局域网198.8.15.0/24 和202.7.20.0/24，通过两台路由器来模拟企业总部局域网和远程分支机构局域网通过广域网互联。
每台路由器至少有一个局域网口和一个广域网口，局域网口连接一个局域网，广域网口用于路由器之间的互联。
通过配置静态路由表实现两个局域网之间的访问。
四、网络拓扑结构如下：静态路由规划如表所示：五、实验步骤（1）路由器A 上的配置命令 Router>enableRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.S2/0DTES2/0 DCE195.26.13.2 195.26.13.2F0/0198.8.15.1F0/0202.7.20.1198.8.15.2 198.8.15.3 202.7.20.2 202.7.20.3RouterA(config)#interface f0/0RouterA(config-if)#ip address 198.8.15.1 255.255.255.0RouterA(config-if)#no shutdownRouterA(config-if)#exitRouterA(config)#interface s2/0RouterA(config-if)#ip address 195.16.13.2 255.255.255.252RouterA(config-if)#no shutdownRouterA(config-if)#exitRouterA(config)#ip route 202.7.20.0 255.255.255.0 195.16.13.1RouterA(config)#exit（2）路由器B上的配置命令Router>enableRouter# configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname RouterBRouterB(config)#interface f0/0RouterB(config-if)#ip address 202.7.20.1 255.255.255.0RouterB(config-if)#no shutdownRouterB(config-if)#exitRouterB(config)#interface s2/0RouterB(config-if)#ip address 195.16.13.1 255.255.255.252RouterB(config-if)#clock rate 64000RouterB(config-if)#no shutdownRouterB(config-if)#exitRouterB (config)#ip route 198.8.15.0 255.255.255.0 195.16.13.2RouterB (config)#exit（3）查看路由器A上的路由表RouterA#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set195.16.13.0/30 is subnetted, 1 subnetsC 195.16.13.0 is directly connected, Serial2/0C 198.8.15.0/24 is directly connected, FastEthernet0/0S 202.7.20.0/24 [1/0] via 195.16.13.1（4）配置各计算机的IP地址、子网掩码和默认网关（5）测试主机连通性在计算机Pc0上ping202.7.20.2PC>ping 202.7.20.2Pinging 202.7.20.2 with 32 bytes of data:Reply from 202.7.20.2: bytes=32 time=130ms TTL=126 Reply from 202.7.20.2: bytes=32 time=100ms TTL=126 Reply from 202.7.20.2: bytes=32 time=100ms TTL=126 Reply from 202.7.20.2: bytes=32 time=101ms TTL=126Ping statistics for 202.7.20.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 100ms, Maximum = 130ms, A verage = 107ms在计算机Pc3上ping198.8.15.2PC>ping 198.8.15.2Pinging 198.8.15.2 with 32 bytes of data:Reply from 198.8.15.2: bytes=32 time=120ms TTL=126 Reply from 198.8.15.2: bytes=32 time=100ms TTL=126 Reply from 198.8.15.2: bytes=32 time=100ms TTL=126 Reply from 198.8.15.2: bytes=32 time=90ms TTL=126Ping statistics for 198.8.15.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 90ms, Maximum = 120ms, A verage = 102ms。
配置静态路由和单臂路由
1.静态路由实验TOP图：实验步骤：（1）配置路由器Router0 （f0/1为连接Router1的接口，f0/0为连接Switch0的接口）Router>enRouter#conf tRouter(config)#int f0/1Router(config-if)#ip address 20.1.1.1 255.255.255.252Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/0Router(config-if)#ip address 10.1.1.254 255.0.0.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#ip route 30.1.1.0 255.0.0.0 20.1.1.254Router(config)#exit（2）配置路由器Router1 （f0/1为连接Router0的接口，f0/0为连接Switch1的接口）Router>enRouter#conf tRouter(config)#int f0/1Router(config-if)#ip address 20.1.1.2 255.255.255.252Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int f0/0Router(config-if)#ip address 30.1.1.254 255.0.0.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#ip route 10.1.1.0 255.0.0.0 20.1.1.1Router(config)#exit（3）检测路由器之间是否通Router0 分别ping Router1的f0/0和f0/1端口（4）分别设置pc的ip地址、子网掩码和网关，如下图所示：（5）检测网络之间是否连通进入pc1的cmd窗口ping 30.1.1.12.单臂路由实验TOP图：（1）配置pc机的ip地址、子网掩码和网关分别为：（2）配置交换机//创建vlan2 和vlan3Switch>enSwitch>enableSwitch#conf tSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exit//将端口f0/2和f0/3分别添加进vlan2 和vlan3，并设置端口f0/24为trunk模式Switch(config)#int f0/2Switch(config-if)#sw access vlan 2Switch(config-if)#exitSwitch(config)#int f0/3Switch(config-if)#sw access vlan 3Switch(config-if)#exitSwitch(config)#int f0/24Switch(config-if)#sw mode trunkSwitch(config-if)#exitSwitch(config) #exit（3）配置路由器//开启路由器的f0/0端口Router>enRouter#conf tRouter(config)#int f0/0Router(config-if)#no shut//配置两个子接口Router(config-if)#int f0/0.1Router(config-subif)#encap dot1q 1Router(config-subif)#ip address 192.168.1.1 255.255.255.0 Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encap dot1q 2Router(config-subif)#ip address 192.168.2.1 255.255.255.0 Router(config-subif)#exitRouter(config)#（4）测试进pc1 分别ping pc2和pc3 可以验证vlan1和vlan2连通，但vlan1和vlan3、vlan2和vlan3之间不通PC>ping 192.168.2.2Pinging 192.168.2.2 with 32 bytes of data:Request timed out.Reply from 192.168.2.2: bytes=32 time=125ms TTL=127 Reply from 192.168.2.2: bytes=32 time=125ms TTL=127 Reply from 192.168.2.2: bytes=32 time=94ms TTL=127Ping statistics for 192.168.2.2:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss), Approximate round trip times in milli-seconds:Minimum = 94ms, Maximum = 125ms, Average = 114msPC>ping 192.168.3.2Pinging 192.168.3.2 with 32 bytes of data:Reply from 192.168.1.1: Destination host unreachable.Reply from 192.168.1.1: Destination host unreachable.Reply from 192.168.1.1: Destination host unreachable.Reply from 192.168.1.1: Destination host unreachable.Ping statistics for 192.168.3.2:Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),。
静态路由配置实验报告
配置静态路由一、实验目的（1）掌握静态路由的配置方法。
（2）验证静态路由的配置结果，加深对路由概念的理解。
二、实验设备（1）路由器、计算机、交换机分别2台（2）console线2根，直通线若干根三、实验过程和主要步骤（1）在纸上或者头脑里面，想好拓扑图，如图1。
图1拓扑图（2）按照图1所示连接好网络，并分别将两个路由器跟计算机用console线连接。
表1设备参数设定（3）想好IP和网关，如表1。
并设置好计算机和路由器的IP参数。
注意：i）PC机的IP和网关参数设置是在本地连接✍属性✍Internet协议的属性ii）路由器端口IP配置后要记得noshutdowniii）IP配置完后，最好要用ping命令测试一下，这里测试只看看PC是否能ping通网关，不做两个网络间的测试（4）设置静态路由路由器R1的设置静态路由命令：iproute路由器R2的设置默认路由命令：iproute注意：i）配置静态路由的命令常用格式：iproute目的网络子网掩码下一跳路由器的IPii）默认路由是一种特殊的静态路由。
如果不清楚从源站到达目的站的路由，或者匹配路由表中所有显示的表项，路由器将把数据包按默认路由转发。
iii）当iproute…，出现“Defaultgatewayisnotset…..ICMPredirectcacheisempty”时，原因是：IP路由被禁用，解决办法：(config)#iprouting（5）查看静态路由表命令：showiproute（6）用ping命令进行测试，（7）结束实验后，为了不影响以后实验，最好清除路由器的静态路由命令如下：(config)#noiproute目的网络子网掩码下一跳路由器的IP注意：这里的目的网络、子网掩码和下一跳路由器的IP要跟之前你配置的路由一样。
四、感受和体会遇到问题，首先是自己想想看，再是百度搜索看看，最后才问老师。
特别是百度搜索，有时候不单单能找到自己要多答案，而且有时候能了解更多的知识。
实验十 静态路由配置PPT共34页
谢谢！
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
实验十 静态路由配置
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
试验十静态路由的配置
试验十：静态路由的配置1.1实验目的：1.深入了解网络层的工作2.深入了解选择路由的方式3.掌握配置静态路由实现网络互通的方法;4.了解静态路由的优缺点及适用范围.1.2实验内容：虚拟应用背景: 本学院组建局域网, 院长办公室有5部主机和1台打印机, 学院行政办公室有6部主机和1台打印机, 教师机房有20部主机和2台打印机, 学生机房有24部主机和2台打印机, 得到一个c类地址193.168.2.0, 请为组网进行子网划分,并为各网段和路由器接口合理分配ip地址.为以上虚拟网络配置静态路由1.3试验条件：PC机一台安装了Net- sim1.4试验指导：1.4.1路由选择基础知识路由是将对象从一个地方转达发到另一个地方的一个中继过程学习和维持网络拓朴结构知识的机制被认为是路由功能。
数据流经路由器进入接口穿过路由器被移送到外出接口的过程，是另一项单独的功能，被认为是交换/转发功能。
路由设备必须同时具有路由和交换的功能才可以作为一台有效的中继设备。
为了进行路由，路由器必须知道下面三项内容：l、路由器必须确定它是否激活了对该协议组的支持；2、路由器必须知道目的地网络；3、路由器必须知道哪个外出接口是到达目的地的最佳路。
路由选择协议通过度量值来决定到达目的地的最佳路径。
小度量值代表优选的路径；如果两条或更多路径都有一个相同的小度量值，那么所有这些路径将被平等地分享。
通过多条路径分流数据流量被称为到目的地的负载均衡。
执行路由操作所需要的信息被包含在路由器的路由表中，它们由一个或多个路由选择协议进程生成。
路由表由多个路由条目组成，每个条目指明了以下内容：*学习该路由所用的机制（动态或手动）*逻辑目的地*管理距离*度量值（它是度量一条路径的总"总开销"的一个尺度）*去往目的地下一HOP的中继设备（路由器）的地址；*路由信息的新旧程度*与要去往目的地网络相关联的接口使用命令SHOW IP ROUTE可看到以上内容。
实验报告二(静态路由设置)
太原工业学院计算机工程系计算机网络实验报告（二）实验名称静态路由设置实验日期2020.06.05成绩姓名王锐班级学号182054424实验机IP 192.168.1.4实验机MAC地址38-BA-F8-49-30-59实验目的掌握网络路由原理，掌握路由器的简单配置。
实验环境Win10、Cisco Packet Tracer实验内容1、使用Packet Tracer 创建下列网络拓扑2、在各PC机与路由器接口上配置IP地址，（IP地址要包含班号、学号，如152056102号，如用的网络地址前2小节应为217.102.xx.xx）。
3、在各路由器上配置静态路由，并使PC0－PC1连通。
4、显示中间的路由器的路由表，并作说明。
5、使用Ping和Tracert测试PC0－PC1之间的连通性6、使用show ip route命令查看路由表。
实验步骤（含过程与截图）1.画图、连线（见图1）图 1 画图、连线2.设置IP（如下图）图 2.1 PC0图 3.2 路由器0(Fa0/0)图 4.3 路由器0(Fa0/1)图 5.3 路由器1(Fa0/0)图 6.4 路由器1(Fa0/1)图7.5 路由器2(Fa0/0)图8.6 路由器2(Fa0/1)图9.7 PC13.配置静态路由（如下图）图 3.1 路由器1图 3.2 路由器2图 3.3 路由器34.显示中间路由器的路由表（见图4）图 4 中间路由器路由表可见，204.24.2.0和204.24.3.0是直接相连的，204.24.1.0和204.24.4.0是通过静态路由添加的5.用Ping和Tracert测试PC0－PC1之间的连通性（如下图）图 5.1 ping命令图 5.2 tracert命令6.使用show ip route命令查看路由表。
上面已经查看过路由器1的路由表，所以这里只查看路由器0和路由器2的路由表（如下图6.1和图6.2）图 6.1 路由器0路由表图 6.2 路由器2路由表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
q实验10 静态路由配置
【实验名称】
静态路由配置。
【实验目的】
理解静态路由的工作原理，掌握如何配置静态路由。
【背景分析】
假设校园网分为2个区域，每个区域内使用1台路由器连接2个子网，现要在路由器上做适当配置，实现校园网内各个区域之间的相互通信。
【需求分析】
两台路由器通过串口以V.35 DCE/DTE 电缆连接在一起，并在每个路由器上设置端口及静态路由，实现所有子网的互通。
【实验拓扑】
【实验设备】
路由器（带串口）2台。
V.35 DCE/DTE 电缆1对。
【预备知识】
路由器的工作原理和基本配置方法，静态路由的工作原理和配置方法。
【实验原理】
路由器属于网络层设备，能够根据IP 包头的信息，选择一条最佳路径，将数据报转发出去。
实现不同网段的主机之间的互相访问。
路由器是根据路由器表进行选路由和转发的。
而路由表里是由一条条的路由信息组成。
路由表的产生方式一般有3种。
【实验步骤】
步骤1 配置路由器的名称、接口IP地址和时钟。
Router>en
Router#conf t
Router(config)#hostname R-A
R-A(config)#interface fa0/0
R-A(config-if)#ip add 172.16.1.1 255.255.255.0
R-A(config-if)#no shutdown
R-A(config-if)#exit
R-A(config)#interface fa0/1
R-A(config-if)#ip add 172.16.2.1 255.255.255.0
R-A(config-if)#no shutdown
R-A(config-if)#exit
R-A(config)#interface s0/0/0
R-A(config-if)#clock rate 4000000
R-A(config-if)#ip add 192.168.1.1 255.255.255.0
R-A(config-if)#no shutdown
Router>
Router>en
Router#conf t
Router(config)#hostname R-B
R-B(config)#interface fa0/0
R-B(config-if)#ip add 10.1.1.1 255.255.255.0
R-B(config-if)#no shutdown
R-B(config-if)#exit
R-B(config)#interface fa0/1
R-B(config-if)#ip add 10.2.2.1 255.255.255.0
R-B(config-if)#no shutdown
R-B(config-if)#exit
R-B(config)#interface s0/0/0
R-B(config-if)#ip add 192.168.1.2 255.255.255.0
R-B(config-if)#no shutdown
R-B(config-if)#
步骤2 配置静态路由。
R-A#conf t
R-A(config)#ip route 172.16.1.0 255.255.255.0 192.168.1.2 R-A(config)#ip route 172.16.2.0 255.255.255.0 192.168.1.2 R-A(config)#ip route 10.1.1.0 255.255.255.0 192.168.1.2 R-A(config)#ip route 10.2.2.0 255.255.255.0 192.168.1.2 R-A(config)#end
R-A#
R-B#conf t
R-B(config)#ip rou
R-B(config)#ip route 10.1.1.0 255.255.255.0 192.168.1.1 R-B(config)#ip route 10.2.2.0 255.255.255.0 192.168.1.1 R-B(config)#ip route 172.16.1.0 255.255.255.0 192.168.1.1 R-B(config)#ip route 172.16.2.0 255.255.255.0 192.168.1.1 R-B(config)#exit
R-B#
步骤3 查看静态路由和接口配置。
R-A#show ip route
Gateway of last resort is not set
10.0.0.0/24 is subnetted, 2 subnets
S 10.1.1.0 [1/0] via 192.168.1.2
S 10.2.2.0 [1/0] via 192.168.1.2
172.16.0.0/24 is subnetted, 2 subnets
C 172.16.1.0 is directly connected, FastEthernet0/0
C 172.16.2.0 is directly connected, FastEthernet0/1
C 192.168.1.0/24 is directly connected, Serial0/0/0
步骤4 测试网络连通性。
PC>ipconfig /all
Physical Address................: 000C.CF3C.598E
IP Address......................: 172.16.1.10
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 172.16.1.1
DNS Servers.....................: 0.0.0.0
PC>ping 10.2.2.1
Pinging 10.2.2.1 with 32 bytes of data:
Reply from 10.2.2.1: bytes=32 time=80ms TTL=254
Reply from 10.2.2.1: bytes=32 time=64ms TTL=254
Reply from 10.2.2.1: bytes=32 time=94ms TTL=254
Reply from 10.2.2.1: bytes=32 time=94ms TTL=254
Ping statistics for 10.2.2.1:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 64ms, Maximum = 94ms, Average = 83ms
【注意事项】
（1）如果连通路由器通过串口直接互连，则必须在其中一端设置时钟频率（DCE）。
（2）静态路由必须双向都配置才能互通，在配置时要注意回程路由。
