组合开关说明书
EUCHNER 精密组合行程开关 说明书
精密组合行程开关质量－安士能制造精密组合行程开关概要外置防污隔膜柱塞互换式导块精密组合行程开关ＲＧＢＦ．．１２／１６… 系列依据ＤＩＮ ４３６９７的立式壳体柱塞间距１２与１６ｍｍＳＮ．．１２／１６… 系列立式壳体，小型安装底座柱塞间距１２与１６ｍｍＳＮ／ＳＢ…０８… 系列立式壳体，无安装底座柱塞间距８ｍｍＧＳＢＦ．．１２／１６… 系列立式壳体柱塞间距１２与１６ｍｍＧＳＢＦ．．０８… 系列立式壳体柱塞间距８ｍｍＧＬＢＦ．．１２／１６… 系列卧式壳体柱塞间距１２与１６ｍｍＧＬＢＦ．．０８… 系列卧式壳体柱塞间距８ｍｍＲＧＢＦ／ＳＮ…ＡＭ 系列立式壳体，外置防污隔膜柱塞间距１２ｍｍＲＧＣＳ 系列立式壳体，依据ＤＩＮ ４３６９７；带柱塞互换式导块柱塞间距１２ｍｍＬＥＤ功能显示防水电缆接头开关元件附 件附 录柱塞开关元件可定制的产品相关产品目 录高精度、高可靠性是该产品的主要特征。
此外，它还有以下优点：概 要应 用安士能公司的精密组合行程开关应用于所有机械、系统工程和自动化机构中需要精确定位和管理的领域。
紧凑型的设计使其适应最小的空间位置要求。
常规的电缆接线，成本低。
触点有序而集中，易于检测和维护。
安装方便。
包括ＤＩＮ标准型在内的齐备的壳体外型，满足了各种应用场合。
ＩＰ６７的防护等级保证了该产品在任何安装位置的优越品质的表现。
功 能精密组合行程开关采用多个开关元件并行排列的方式，相邻开关元件之间的间距依据ＤＩＮ４３６９７标准有１２ｍｍ和１６ｍｍ两种，此外还有间距８ｍｍ的产品，该产品设计特别紧凑，安装空间更小。
开关元件通过柱塞来触发，配合符合ＤＩＮ６９６３９标准的挡块来完成定位控制，挡块通常与符合ＤＩＮ６９６３８标准的导轨一起使用。
（详见样本《挡块与导轨》）设 计根据技术要求的不同，如重复定位精度和接近速度，柱塞有四种不同的形式可供选择（楔型、滚轮型、拱型和球型）。
根据不同的柱塞形式，重复定位精度最高可控制在±０．００２ｍｍ的范围内，最高接近速度可达１２０ｍ／ｍｉｎ。
1140V八回路组合开关说明书(无近控)
使用说明书QJZ-1600/1140(660)-8 矿用隔爆兼本质安全型组合开关电光防爆电气有限公司使用前请认真阅读说明书！一、概述1．QJZ系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz，电压为1140V供电线路中，可对乳化液泵、喷雾泵、转载机、破碎机的启动、停止及双速切换、主、从顺序控制，并能对电动机及供电线路进行保护。
2．组合开关采用快速开门结构，结构简单合理，操作方便；开关采用微机控制线路，实现开关的多功能（多用途）使开关既能作为普通开关使用，又能作为双速开关使用，便于管理和维护。
本开关容量大，相对体积小。
3．组合开关保护单元采用WZBQ-8QG型微机监控保护装置，装置以16位单片机为核心，工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
标准化、模块化硬件设计，科学的软件编程，高精度的A/D转换，多种抗干扰措施，使装置具备高性能，高抗干扰能力。
4．组合开关采用TPC105-TD33H嵌入式一体化工控机、SCS-601串口转换设备接口、组合开关综合控制装置WZBQC-8TG-M12、组合开关控制单元WZBQ-8QG，实现集中控制与通信管理。
工控机显示全中文多媒体界面，菜单式操作。
重要操作设有授权密码，既方便了用户操作，又有效防止误操作的发生。
在用户界面上，具备在线查询，修改，事件记录，自检等功能。
5．组合开关具备就地按键设定、远程网络设定功能，组合开关具备标准的RS-485/ 232通讯接口，国际标准的Modbus通讯协议，开关具备远程遥信、遥测、遥控、遥调等功能，可直接构成井下KJ-254矿用电力监控系统的一部份。
6. 组合开关数据处理采用光纤传输，极大地提高了安全可靠性。
解决了传统现场、兑现等方式所不能克服的电磁干扰问题。
二、工作条件a. 海拔不超过2000m，周围环境压力为80kPa∽106kPa；b. 运行环境温度一般为-5～+40℃；c. 周围空气相对湿度不大于95%（+25℃）；d. 在有沼气爆炸性混合物的矿井中；e. 与水平面的安装倾斜度不超过15°；f. 在无显著摇动和冲击振动的地方；g. 在无明显破坏绝缘的气体或蒸气的环境中；h．能防止滴水的地方；i. 污染等级：3级；j. 安装类别：Ⅲ类。
4组合开关使用说明 B1
1.5.
执行标准...............................................................................................................................8
1.6.
产品特征...............................................................................................................................8
额定参数.............................................................................................................................14
责 本安参数.............................................................................................................................15 限 其它参数.............................................................................................................................15
八达电气组合开关使用说明书
QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书执行标准：MT111-1998Q/320583 ADBD 006-2005江苏八达真空电气有限公司二00六年四月QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书1、概述1.1用途及适用范围QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz、额定电压1140V的线路中，对三相鼠笼型异步电动机的起动、停止进行控制和保护，并可在停止时改变相序。
1.2 型号及意义1.2.1组合开关的型号及其代号含义如下：Q J Z—2000/ 1140额定电压(V)总电流（A），按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m；1.3.2运行环境温度为-5℃～+40℃；1.3.3周围空气相对湿度不大于95%（+25℃时）；1.3.4在有煤尘和爆炸性气体混合物的矿井中；1.3.5与垂直面的安装倾斜度不超过15°；1.3.6在无显著振动和冲击的地方；11.3.7在无破坏绝缘的气体和蒸汽的环境中；1.3.8无滴水的地方；1.3.9污染等级：3级；1.3.10安装类别：Ⅲ类。
1.4 产品特点1.4.1 组合开关的先导回路为本质安全型电路，能防止控制线路短路或接地时引起自起动事故的发生；1.4.2 组合开关控制与保护采用PLC对系统进行实时监控，本公司自行研发应用软件，可灵活地对运行方式和短路、断相、过载、过/欠压等实施保护及漏电闭锁，具有智能化程度高、性能稳定、动作可靠，设定方便简捷、保护准确可靠等优点；1.4.3 专门设计了和PLC配套的外部数据采集器，对组合开关的电压、电流、绝缘状态等大量数据信号的采集进行了扩展，并具有A/D转换、判断和处理等功能。

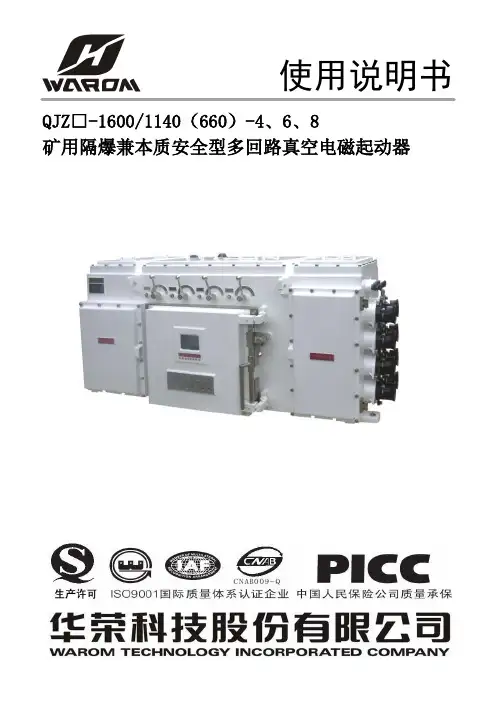

2011-8-27 QJZ2-1600／1140(660)-4,6,8组合开关说明书
十八、售后服务及联系方式..................................................................15
（b）过载、短路保护：过载和短路保护采用鉴幅式保护原理，采用专用电流采集模块LM3316B,直接采集三相电流信号，与CPU存放的整定值进行比较，PLC按比较结果发出指令断开相应的故障回路，并显示故障类型及故障时的参数，过载保护约120S自动恢复，重新进入实时状态；幅值短路保护动作电流整定值为(3～10)Ie，动作时间为瞬动，动作电流误差在±10%之内，，主保险起后备保护作用。在短路发生期间，为了使动作准确，同时满足不大于规定时间要求，PLC采用了交流直接输入方式，减少变送器环节，提高保护效果，缩短动作时间。
十一、电气原理图..........................................................................14
十二、保养、维护..........................................................................14
2.2.1保护系统：该保护系统可完成漏电闭锁、过载、短路、断相、三相不平衡、过压、欠压、风电闭锁、瓦斯等保护功能。
（a）漏电闭锁：漏电闭锁采用附加直流的检测原理，主要由漏电闭锁继电器、漏电电阻信号采集装置和LM3313K模块等组成，在接触器闭合前，对被控回路进行检测，如负荷线路上的绝缘值等于或低于漏电闭锁设定值PLC则闭锁该回路，使其无法进行起动操作，同样当接触器跳闸后延时（2-30S可设）进入漏电闭锁检测，出现漏电闭锁时，显示和记忆故障类型。

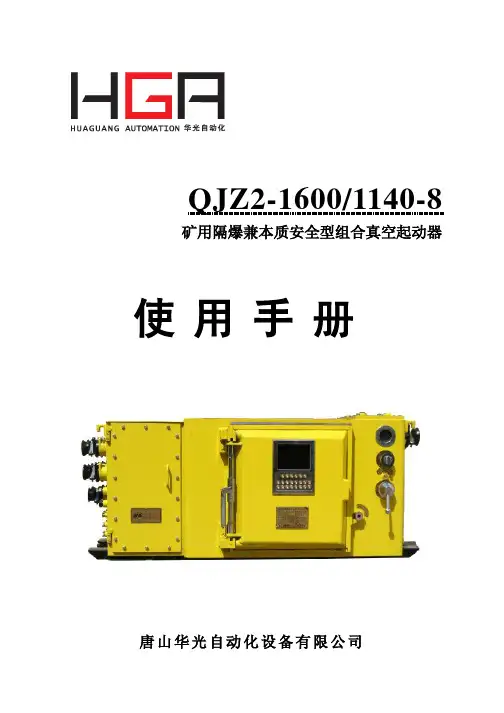

1140V八组合PLC开关说明书
QJZ2-1600/1140-8矿用隔爆兼本质安全型组合真空起动器使用手册唐山华光自动化设备有限公司使用手册QJ Z2-1600/1140-8型矿用隔爆兼本质安全型组合真空起动器安装使用前请详细阅读使用手册目录一．用途及使用条件 (1)二．主要技术数据标准 (1)2.1引用标准 (1)2.2基本参数 (2)2.3保护参数 (2)2.4引入引出装置 (3)三．结构与工作原理 (3)3.1工作原理 (4)3.2保护系统 (4)3.3控制原理 (5)四．使用说明 (6)五．注意事项 (9)六. 附录 (9)6.1原理图 (9)6.2元器件参数 (9)6.3接线工艺 (9)使用手册QJ Z2-1600/1140-8型矿用隔爆兼本质安全型组合真空起动器一．用途及使用条件1.1本矿用隔爆兼本质安全型组合真空起动器（以下简称组合开关）适用于煤矿井下及其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中，使用于电网频率50Hz、电压1140V /660V、总电流630A及以下供电系统中。
1.2本组合开关采用LM3109型可编程逻辑控制器（PLC）进行全面的控制和保护。
对各个工作支路的工作电流，工作电压进行实时，精确的检测。
具有过载、短路、断相、超压、欠压、漏电闭锁等保护功能。
并有瓦斯超限保护控制接点，接受瓦斯检测器的报警信号作出保护。
采用彩色液晶显示器，实时显示各工作支路的工作状态。
具有标准的RS485通讯接口，能向上位机传送各种工作参数并接受上位机的控制。
1.3本开关另加有一路输出127V、6A的辅助电源回路，具有过载、短路、漏电等保护功能。
1.4可以在下列环境中使用：a.海拔高度不超过1000米，大气压力80～100Kpab.环境温度为－10℃～+40℃c.空气相对湿度不大于95%（25℃时）d.无强烈颠簸震动与垂直面倾斜角不超过150e.含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气f.有防雨雪（滴水）设施二．主要技术数据标准2.1引用标准2.1.1 GB3836.1-4—2000《爆炸性环境用防爆电气设备》MT/T592—1996 《矿用隔爆型低压交流双速真空电磁起动器》2.1.2保护种类：Exd［ib］Ⅰ矿用隔爆兼本质安全型组合真空起动器2.1.3防爆合格证：1102661《国家安全生产抚顺矿用设备检测检验中心》2.1.4安全标志准用证：MAD070247《安标国家矿用产品安全标志中心》2.2基本参数1) 额定频率：50Hz2) 工作电压：交流1140/660V3) 隔离换相开关额定电流：630A4) 真空接触器额定电流：250A5) 真空接触器控制电压：交流220V6) 辅助回路额定电压127V ，最大输出电流6A7) 重量：900kg8）外型尺寸：2100×850×850(长×宽×高)mm2.3保护参数1)过载保护：按反时限原理保护，其特性曲线符合下表：2)短路保护：按定时限原理保护，动作时间小于0.4秒3)断相保护，其特性符合下表：倍数 1.05 1.2 1.5 6时间 长时不动 ＞5分＜20分 ＞1分＜3分 ＞8秒＜16秒过电流/整定电流 动作时间 起始状态 任意两相 第三相 1倍 0.9倍 不动 冷态 1.05倍 0倍＜3分 热态矿用隔爆兼本质安全型组合真空起动器4)漏电闭锁保护：主电路对地绝缘电阻：动作值40kΩ+20%；返回值小于等于动作值的1.5倍。
组合开关总说明书
1概述1.1 用途及适用范围HT6L1-400Z/1140和 HT4L2-400Z/1140矿用隔爆兼本质安全型组合式智能真空磁力起动器(以下简称组合开关)适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的线路中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时进行换向。
1.2 使用条件1.2.1 海拔高度不超过2000m。
1.2.2 运行环境温度-5℃～+40℃。
1.2.3 周围空气相对湿度不大于95%(相当于+25℃时)。
1.2.4 在无明显破坏绝缘的气体和蒸汽的环境中。
1.2.5 在无滴水、无显著摇动和冲击振动的地方。
1.2.6 与垂直面的安装倾斜度不超过15°。
1.2.7 污染等级：3级。
1.2.8 安装类别：Ⅱ类(负载水平级)。
1.3 功能特点1.3.1 组合开关先导回路为本质安全型电路，并能防止操作控制线路短路或接地时，引起自起动事故的发生。
1.3.2 组合开关保护与控制系统采用德国西门子S7-200工业控制用计算机(PLC)，对系统进行监测监控，并完成漏电闭锁、过载、短路、断相、欠压和过压等保护功能。
具有智能化程度高、性能稳定、动作可靠等优点。
1.3.3 采用西门子触摸式全中文液晶显示屏，可对开关的工作状态、参数和故障类型显示和记忆，友好的用户界面，具有良好的人机对话功能，可大大提高判断故障和排除故障的效率。
3.3.4 所有模拟信号全部处理为数字信号，具有抗干扰能力强、接线简捷、信息量大、控制可靠准确等特点。
3.3.4 具有完备的自检、自诊断和故障模拟试验功能，可方便地检查保护和控制系统正常与否。
1.4 型号及意义组合开关的型号及其代号含义如下：HT 6L 1—400 Z / 1140额定工作电压智能组合式单回路额定工作电流设计代号六回路制造厂代号HT 4L 2—400 Z / 1140额定工作电压智能组合式单回路额定工作电流设计代号四回路制造厂代号1.5 形式1.5.1 按开关组合形式可分为以下两种类型：a) 六组合开关(HT6L1—400Z/1140)；b) 四组合开关(HT4L2—400Z/1140)。
QJZ-1200六组合开关使用说明书
起始 复位 状态 方式
复位时 间,min
1 1.05
长期不动作 冷态 －
－
2 1.2 5min＜t＜20min 热态 自动 1＜t＜3
3 1.5 1min＜t＜3min 热态 自动 1＜t＜3
4
6
8s≤t≤16s 冷态 自动 1＜t＜3
(3) 相不平衡和断相保护特性见表 1—2；
5
表 1—2 相不平衡和断相保护特性
1.1 用途 用于有甲烷气体和煤尘的矿井中，在交流 50Hz、额定电压 1140V 的供电 系统中的电动机的起动、停止控制以及对电动机的各种保护等。 起动器可针对各种采区输送设备的组合对电动机实现控制： 各种单双速输送设备的组合控制；如双速双回路、双速三回路和单速单 回路之间的多种组合。双速和单速电动机的混合控制；（逻辑上六个被控回路） 本型一台起动器可以驱动我公司的双速双电机驱动的输送机一台加一台双速 转载机；或双速三电机驱动的输送机一台；或单速三电机驱动的输送机二台 （前后部）等；一个工作面配置 2 台起动器还有备用回路，可以做采煤机组 的开关。 1.2 使用环境与条件
3.3 保护特性 起动器具有过流、过载、断相、相不平衡、漏电闭锁、电机过压和防止
先导回路短路误起动等各种保护。
（1）过流、短路保护：电路电流大于或等于 8 倍整定电流时，起
动器速断，动作时间 0.2～0.4S；
（2）过载保护特性见表 1-1 ；
实际电流/ 序
整定电流 号
表 1—1 过载保护特性
动作时间
路;XT331～XT333 接至闭锁设备;XT334～XT335 接至微机串行口 RS485 通讯;
XT336～XT347 为接触器辅助接点;XT349～XT350 为停上级输出接线端子。在
组合开关说明书附图纸
QJZ系列矿用隔爆兼本质安全型组合开关使用说明书电光防爆电气有限公司二00九年三月前言欢迎使用QJZ系列矿用隔爆兼本质安全型组合开关。
本说明书介绍了该起动器的特点和性能，以及应用范围、安装接线、操作维护等内容。
本起动器的操作务必在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
本起动器所用的保护装置的一些重要操作，如定值修改等，均设有授权密码，请用户注意，如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的技术问题，请向厂家咨询。
警告：用户在使用时必须按说明书的要求操作严禁带电开盖，严禁损伤防爆面！注意事项★★★★禁止随意改动所有模块拨码，模块拨码不允许相同；如有更换模块，拨码应与先前模块相同。
★★★★禁止随意停止所设定的逻辑功能，如需停止只有在所设定的逻辑功能完全启动后才能停止。
★★★★相应位置上模块拔码如图所示，请勿改动！★★★★工作在同一模式下的换相模块，只有正反相序相同并且全部换相到位后才能起动工作模式！★★★★与负载连接时注意相序，避免由于相序错误造成事故！隔离机构功能对于每一个接触器模块都有带有控制手柄的隔离装置,这样可以使每一路接触器模块单独从母线板上脱开当隔离手柄动作时，相应的模块从动力母线板脱开。
当带载分断隔离手柄时，由于有断电触点，真空管先分断（接点在模块的辅助回路上）。
当隔离手柄在“分”位时，输出回路被接地。
基本说明用途此设备只能根据“工作环境”章节的应用说明才能使用。
任何不遵从以上说明的使用都被看作非正确的。
我们声明对非正确使用设备而造成的任何损害不承担任何责任。
特别指出，正确的使用是指遵从所有的操作指导。
在一定期限内要做所有的规定的测试和维护工作。
保证和责任对于由以下原因而造成的人身和财产损失，我们不承诺任何保证和承担任何责任：※没被授权使用※不正确的安装、使用、操作、维护※未经允许擅自改变设备结构※非厂商进行的结构改变※不遵从技术信息※没有经过厂家授权非正确使用及维修备件或附件※不可抗拒力影响※没有完全遵照“安全措施”说明使用※在对设备进行各种操作时必须遵从操作手册，特别是安全手册。
3300多回路组合开关使用说明手册
电气原理说明一．模块部分原理1.分、合闸接触器CJ合闸过程如下：在没有故障及异常情况下，保护器保护接点K2-K2K闭合，按下启动按钮或保护器程序合闸点(K3-K3K)动作，本安插件动作，本安插件输出点导通，功率继电器J吸合，J 吸合后KA继电器线圈接通控制电压，KA吸合控制真空接触器CJ 吸合，CJ常开辅助接点接通，保持本安插件控制点处于一直导通状态，CJ接触器一直处于吸合状态。
接触器分闸分两种方式，通过按钮或保护器动作分闸，其原理相同。
按下停止按钮或保护器保护点K2-K2K动作打开，本安回路断开，本安插件输出点断开，控制功率继电器J分断，KA分断，接触器CJ分断。
2.漏电检测部分对于漏电检测回路，模块上电后，高压真空继电器ZK控制线圈导通，常开点闭合，保护器漏电检测部分投入到主回路中。
模块合闸时，J功率继电器动作常闭点打开ZK线圈释放，并且在CJ吸合前漏电检测回路已从主回路中退出。
模块分闸时，为了保证操作过电压不会影响控制部分正常工作，通过KA继电器断电延时触点控制ZK在接触器分闸10秒后吸合，使漏电检测回路延时投入工作。
3.模块换向控制部分模块换向是通过保护器换向控制点K1-K1K闭合下发命令。
当下发换向命令后，K1-K1K闭合控制S1继电器吸合，S1常开点闭合当换向盘处于正向位置时，XK2动作，S2继电器吸合状态，ZJ1继电器控制线圈回路没有导通，因此ZJ2继电器吸合自保并互锁ZJ1继电器回路，控制电机旋转，当到达XK1位置时，XK1动作，换向完成。
处于反向位置时换向过程也相同。
通过电气互锁，当处于换向过程时（ZJ1或ZJ2吸合状态），接触器不吸合，同样，当接触器吸合时，换向操作同样无效。
4.模块保护器部分外部接口：AC1、AC2为保护器供电电源；IA、IB、IC、IN为电流互感器接点URW与GND为漏电检测回路接点；24V与XJ0~XJ4为反馈信号检测点，其中XJ0为接触器分、合反馈点，XJ2为正、反向反馈点，XJ3为换向到位反馈点；K1-K1K为换向控制常开点，发出换向命令后闭合时间为1SK2-K2K为故障及程序控制常开保护接点，上电自检无故障后闭合，当存在故障及进行逻辑控制及需要分断接触器时也通过该点控制；K3-K3K为程序合闸点，逻辑控制及本机控制时通过该点控制接触器吸合；485+、485-为标准RS485通讯接点，与多组合控制单元通讯。
4组合开关说明书
在开关使用安装前，应仔细阅读本使用说明书QJZ-800/1140(660)V-4矿用隔爆兼本质安全型组合开关使用说明书哈尔滨煤研电器制造有限责任公司2009 年12 月在开关使用安装前，应仔细阅读本使用说明书一、概述1、主要用途及使用条件QJZ-800/1140 ( 660 )V-4 矿用隔爆兼本质安全型组合开关适用于煤矿井下及其它周围介质中含有甲烷混合气体，具有煤尘爆炸危险的矿井中，使用在频率 50HZ 、电压 1140( 660) V ，单台接触器最大工作电流 400A 的线路中。
当设备出现过载、短路等故障时，能自动切断电源并显示及记忆故障信号，合闸前还具有漏电闭 锁及试验功能。
2 、正常工作条件a) 海拔不超过 2000M ； b) 周围空气温度为 -5 ～40℃；c) 在有沼气与煤尘爆炸性混合物的矿井中； d) 周围空气相对湿度不大于 95％( 25％时)； e) 无破坏绝缘的气体或蒸汽的环境中； f) 无显著摇动和冲击振动的地方； g) 能防止滴水的地方；h) 与水平面安装倾斜度不超过 15°； i ) 安装类别Ⅲ类，污染等级 3 级。
3、产品规格 每组开关有二个工作回路，每一回路分为二个工作支路，共四个工作支路，每一工作支路单独有 一组微电脑控制组件，具有过载、短路、欠压、断相、漏电闭锁保护功能，每一工作支路能单独启动 机电设备同时多个工作支路可以实现联控。
每一工作回路(由一台 400A 的隔离换向开关控制) ，共有 二台 400A 的隔离换向开关和四个工作支路，每一回路的二个工作支路也可以分别设置为低速、高速后 可以控制双速电动机，由低速自动切换至高速，具有时间、电流两种切换方式，可以控制两台双速电 动机或四台单速电动机。
可以控制的主要设备有采煤机、刮板运输机、转载机、破碎机、乳化液泵、皮带运输机、喷雾泵、 等。
4 、型号及意义Q J Z - 1 × 800 / 1140 – 4 - 支路数额定电压 总电流 组数 真空 隔爆兼本安型 起动器爆炸性气体环境用电气设备第 爆炸性气体环境用电气设备第 GB3836.3-2000爆炸性气体环境用电气设备第 3 部分：增安型“ e ”；GB3836.4-2000 GB14048.1-2006 爆炸性气体环境用电气设备第 4 部分：本质安全型“ i ”； 低压开关设备和控制设备 第 1 部分：总则； MT111-1998 Q/HMD 017－ 2008 矿用防爆型低压交流真空电磁起动器；矿用隔爆兼本质安全型双速电动机真空电磁起动器 JB6312－92矿用隔爆型煤电站变压器综合装置5、执行标准GB3836.1-2000 GB3836.2-20001 部分：通用要求；2 部分：隔爆型“ d ”；、主要技术参数、性能1、基本参数a）额定电压：1140V（660V）；b）总工作电流：1200A；c）额定频率：50HZ；d）单路最大工作电流：400A；e）工作制：不间断工作制；f ）电寿命：AC-3 30 万次；AC-4 3 万次；g）机械寿命：300 万次；h）极限分段能力：在3Ie 条件下，正、反各3 次；i ）动作性能：在额定电压值的75％～110％范围内，组合开关应能可靠吸合，组合开关的释放电压应不高于额定电压值的65％，其释放电压不应低于20％的额定电压值；j ）本安电路参数a）本安电路最高输出电压（AC）≤ 19Vb）本安电路最大短路电流（AC）≤ 60mAc）本安电路工作态最高输出电压（DC）≤ 13Vd）本安电路工作态最大输出电流（DC）≤ 40mAe）本安组件继电器工作电压（AC）≤ 250Vf）本安组件继电器分断电流（AC）≤ 1Ag）本安先导电路的外部电路须符合以下要求：线路电感：≤ 1.0mH/Km，线路电容：≤ 0.10 μF/Km。
4组合开关1140V说明书(1)
QJZ2-1260/1140(660) - 4(3、2) 矿用隔爆兼本质安全型组合开关操作指南执行标准：MT111-2011Q/320583 ADBD 009-2013八达电气（昆山）有限公司感谢您使用八达电气的产品。
本操作指南是根据用户几年来反馈的建议，针对使用该产品的一线操作人员编写的，力求简单、精炼，希望能带给您方便。
一、电气结构 1.1 进线有三组接线柱R1、S1、T1；R2、S2、T2如图1所示，供1140V(660V)进线使用。
注意：若使用不同的移动变电站的多路电源给开关供电，须拆开进线的并联母排；若使用同一移变的多路电源给开关供电，需计算各路电源的短路阻抗、联接组别、电压比等是否满足并联条件，如果满足，须确保并联的多路电源各相的相序一致。
1.2 出线1.2.1 驱动功率单元选用630A 、400A 和250A 三种，若该回路为630A ，前面的空心圆用红色记号标识。
1.2.2 出线腔有动力线和控制线。
动力线出线采用两种方式：电缆连接器式和压盘式。
电缆连接器式出线布局，如图1所示图1 电缆连接器式出线布局压盘式出线布局，如图2所示VP W U出线接线示意图R1R2S1S2标记接触器容量T1T2400A 250A 630A1#回路VP W U400A 250A630A2#回路V P W U400A 250A 630A3#回路V P W U400A 250A 630A4#回路图2 压盘式出线布局1.2.3控制线自上而下有X1、X2两组控制线接线端子排，其定义如图3所示。
X1自上而下依次为4路的起、停控制、双速自锁线端子。
X2自上而下依次为485通讯、4路的反馈无源接点、风电闭锁、瓦斯闭锁、远方急停端子。
X1 X2图3控制线端子排定义1.3 主控腔开关所有主回路和控制保护元件均装在主控腔内。
1.3.1真空隔离换相开关GHZ1、GHZ2安装在开关右侧，其作用是确保供电电源正向—分断—反向三个位置的无载转换，特殊情况下可带负荷分断；出线接线示意图T1T2S1S2标记接触器容量R1R2U1250A 1#回路V1400A W1630AU2250A2#回路V2400AW2630AU3250A3#回路V3400AW3630AU4250A4#回路V4400AW4630A1.3.2由真空接触器、中间继电器等元件组成的驱动功率单元，安装在开关主控腔的支架上，用于控制普通电动机或双速电动机；1.3.3 控制变压器T1，为驱动功率单元的接触器、继电器、数据采集处理器等提供电源；1.3.4 限流熔断器FU11、FU12、……等，做为PLC短路故障的后备保护；1.3.5 阻容保护TBP1、TBP2、……等，用于吸收过电压；1.3.6 AC3300V/127/4KVA变压器及照明信号综合保护。
QJZ1-1600-1140型组合开关使用说明书1.0
①电磁装置：电磁装置包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点装置：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
无滴水的环境中；
污染等级3；
安装类别Ⅲ；
无显著振动和冲击的地方。
1.2.
本组合开关使用于综合机械化采煤工作面，作为采煤机、刮板输送机、破碎机、转载机、乳化液泵站和皮带输送机的启动和停止控制，也可用于其他设备的启动停止控制。
具有如下特点：
每路接触器带有独立的电子保护器，使单个接触器模块化；
采用快开门机构；
图1－8
接触器外形示意图
漏电闭锁：
漏电闭锁功能用以在单组起动器起动之前，对负荷侧主电缆和电动机绕组对地绝缘进行实时监测，若绝缘值低于设定值，则闭锁该起动器起动。该保护是可逆的，即当绝缘值高于设定值一定倍数时，则取消闭锁，允许起动器起动。该保护使用附加直流源检测的方法，设计电路符合本质安全特性要求，采用微机采样检测，具较高的可靠及确性，同时实现绝缘值的数字显示。
b能使电机定子绕组的顶端部分也受较高电压的作用，这有利于发现端部绝缘中的缺陷。
c 直流高压下，局部放电弱，不会加快有机绝缘材料的分解和老化变质，在某种程度上带有非破坏性试验性质。
d由于使用微机采样检测，试验结果能够较真实的反映电缆交流绝缘状态，对绝缘水平能实现数字显示。测量范围为40KΩ-200MΩ。
机械寿命操作次数min： 6000次。
图1－7
隔离开关外形示意图
1140组合开关说明书
QJZ9215－3300、1140／660V（PLC）矿用隔爆兼本质安全型组合开关使用说明书山西长治贝克电气有限公司目录一、用途及概述 (1)二、使用条件 (1)三、主要技术参数和技术性能 (2)四、开关型号含义 (3)五、开关结构 (4)六、电气工作基本原理 (5)七、操作方法 (6)八、故障信息显示 (11)九、安装接线 (12)十、使用与维护 (13)十一、产品包装与保管 (14)十二、定货须知 (15)附录 (16)开关在使用前请认真阅读“使用说明书”一、用途及概述QJZ9215系列矿用隔爆兼本质安全型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。
当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。
本组合开关采用德国西门子公司S7-200可编程控制。
开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。
二、使用条件a、海拔不超过2000m；b、运行环境温度-25ºC－+40ºC;c、周围空气相对湿度不大于95％（+25ºC）;d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15º;g、在无破坏绝缘的气体或蒸气的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：Ⅱ类（负载水平级）；三、主要技术参数和技术性能3.1主要技术参数：3.1.1 额定电压：660V、1140V或3300V3.1.2 额定频率：50HZ3.1.3 额定工作电流：当电压为660V／1140V时：总电流450A～1800A;单台隔离开关450 A；单台接触器80～400 A;当电压为3300V时：总电流1600A；单台隔离开关800A；单台接触器160A、400A、600 A;3.1.4 最大控制功率：在660 V，ηcosΦ=0.75时单回路为240KW在1140 V，ηcosΦ=0.75时单回路为500KW在3300 V，ηcosΦ=0.75时单回路为2000KW3.1.5 8小时工作制；3.1.6 允许电压波动范围：85～110％；3.1.7 电流整定范围：0～400A；3.1.8 机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；3.1.9 电寿命：大于6万次；3.1.10 引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线4～8个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线6～8个，可穿入不大于Φ23mm的橡套电缆；3.1.11 外型尺寸：长×宽×高＝2800（3250）×880×990（mm）3.2技术性能：本组合开关具有短路，过载、断相、漏电闭锁、过、欠压等各种保护。
新 QJZ-4×400组合开关使用说明书
3
(b) 将隔离开关合于合闸位后，主腔内的控制变压器得电，并向控制、检测回路以及中央控 制处理系统供电，这时保护器处于功能自检和绝缘检测状态；如果观察窗没有显示故障，就可以 进行起动操作。按照附图的电气原理图所示接好远、近控方式的控制线，按下第一回路的起动按 钮，先导回路发出起动命令，漏电检测回路退出检测，主控回路闭合，主接触器闭合，主回路接 通，电机投入运行。按下第一回路的停止按钮，先导回路发出停机命令，主控回路释放，主接触 器断开，主回路断开，电机停止运行。经过每路对应的时间继电器延时（约延时2～10S可调）， 漏电闭锁系统投入漏电检测状态，方可再次进行起动操作。否则容易损坏设备。
按下相应远方停止按钮（任意四个回路的停止按钮），先导电路发出停机命令，主接触器断 开、电机停止运行，经每路对应的时间继电器延时投入漏电检测状态（延时约2～10S可调），则 可进行再起动操作。
就地停止：不论在上述的任何一种控制方式下运行电机，只要按下开关箱体上的停止按止功能。
QJZ-4×400(315、200)/1140(660) 矿用隔爆兼本质安全型组合 真空电磁起动器
使 用 说 明 书
一、概述
1、主要用途及适用范围 QJZ-4×400(315、200)/1140(660)矿用隔爆兼本质安全型组合真空电磁起动器(以下简称起动器)
适用于有甲烷及煤尘爆炸危险的煤矿井下。在交流 50Hz，电压为 1140V 或 660V 供电线路中，可 对额定电流至 400A 及以下的四台三相交流感应电动机或二台交流双绕组双速电机的直接起动、 停止、反转及双速切换进行控制，并能对电动机及线路进行欠压、过载、缺相、短路及漏电闭锁 等保护。 2、 型号编制意义
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述1. 产品特点：本系列组合开关作为综采及双高工作面各种设备的启动开关，当设备出现过载，短路，断相，过欠压等故障时能自动切断电源并显示及记忆故障信号，组合开关在合闸前还具有漏电闭锁及自检功能，可视化界面能实时显示电网电压以及各支路状态。
2. 主要用途及适用范围：本系列组合开关适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。
3. 使用的环境条件：使用在交流50Hz，电压至3300V,总电流至1800A(该批开关配置为1400A)及以下线路中。
4. 工作条件：4.1 海拔高度不超过2000米；4.2 环境温度为-5℃～+40℃；4.3 空气相对湿度不大于95%（25℃）；4.4 无强烈颠簸振动，与垂直面倾角不超过15°；4.5 含有爆炸性危险的甲烷，煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；4.6 有防雨雪（滴水）设备。
5. 型号及意义：6. 防爆型式及标志：防爆型式：矿用隔爆兼本质安全型“d”防爆标志：Exd[ia]I二、技术特性1. 额定频率：50Hz2. 额定电压：3300V3. 额定电流：2 x 700A=1400A（安装两个隔离换向开关，每一容量为700A）4. 主回路引入、引出装置：三路输入四路输出全部采用3.3KV高压电缆连接器，可穿入不大于Φ78mm的橡套电缆。
显示器本安鼠标门盖IPC及控制腔高压电缆连接器闭锁轴电气闭锁按钮隔离开关操作手把闭锁轴连动轴腔内壁此区域安装有控制保险（如三、外型结构输出、输入所配置的高压电缆连接器说明名称参数用途芯数产地连接电缆最大外径（mm）高压电缆连接器3.6KV/400A 用于引入主回路动力电缆 6 国产Φ78注意：更换3.3KV控制保险时，应确保组合开关的前级供电设备分闸，没有输入电源。
四、闭锁机构组合开关中闭锁机构分为左门闭锁和右门闭锁的连动闭锁。
如下图：连动板2 34 56 71451231 28 61闭锁机构 保证了：在开门的状态下，隔离开关的操作手把被闭锁，不能操作；只有在门盖关好的情况下，才能对隔离开关进行操作。
结构说明 隔离开关手把可以进行正常的分合闸操作；当需要开门时：第一，将所有的操作手把打至水平位置（分闸位置），第二，然后顺时针将闭锁轴旋转90度，这时，闭锁轴将带动连动板以及连动轴一起转动。
转动结果为：连动板将操作手把轴卡死，不能操作；这样，门盖就可以安全打开。
关门盖时：第一，将门盖闭合，然后操作门手把，使门盖移动至最终位置。
第二，将闭锁轴逆时针旋转90度。
第三，可以对隔离开关手把进行合闸操作。
注意：● 对隔离开关操作手把进行合闸到分闸切换操作时，应先按下电气闭锁按钮。
● 闭锁轴必须处于如图位置时，隔离开关手把才可以进行操作● 对闭锁轴进行操作应该遵循：开门时顺时针旋转90度，关门时逆时针旋转90度。
●对闭锁轴以及隔离开关操作手把操作时，应该按照操作方向以及适当的力量进行，否则容易损坏连动机构。
五、电气部件说明图1门盖 图2主腔图3主腔左侧 图4右侧1243图5 IPC 控制箱明细表:序号名称订购号或说明 备注 门盖(图1)1 漏电闭锁模块 HDJJY-T2 输入0-150K 电阻，输出4-20mA 2 I/O 模块在该组模块中，不同的分离模块分别有不同的型号，请用户订货时要区分 3 电流模块HAV4-T7用于各支路的过载、短路、断相保护 4 交流信号变送器 E468 用于电网电压显示以及绝缘检测值显示 5 漏电闭锁继电器 80E 6 接线端子 灰色7 24V 开关电源输入220V ，输出24V 824V 中间继电器六、组合开关的保护类型及参数● 过载保护 表1过电流/额定电流动作时间 复位方式复位时间 (min)执行单元1.05 2h 不动作 自动1<t r <3IPC1.2 <20min 1.5 <3min 6返回时间≥5s● 短路保护组合开关中的任意一动力支路出现短路电流时，该支路会保护跳闸 复位方式：通过屏幕操作复位）序号名称订购号或说明 备注 主腔（图2）1 真空接触器 3.6KV/400A2 电气连接器 白色 3电流互感器85234 电抗器 3.3KV 用于主回路绝缘检测以及支路漏电闭锁检测5 主回路熔断器 3.3KV/400A 6控制变压器3300V/42V.220V 主腔左侧（图3）1 过压保护装置 也称避雷器用于支路的过压保护 2本安模块接外部控制线，同时接入电机温升PTK 信号 右侧（图4）1隔离换向开关3.6KV/700A 数量2个 IPC 控制箱（图5） 1 TFT 液晶显示屏2 鼠标接口盒 本质安全型3 IPC工业计算机 4IPC 用隔离变压器 230V/150V●断相保护表2项目过电流/ 整定电流动作时间复位方式复位时间执行单元任意两相第三相1 1.0 0.9 >2hIPC2 ≥1.15 0 ＜1min●漏电闭锁表3主电路额定工作电压（V）单相漏电闭锁整定值KΩ动作值允许误差3300V100+20%组合开关中保护参数可以通过显示屏对控制程序中的参数进行设置来完成（例如：电流整定值、过压、欠压动作值等），详见可视化操作说明。
七、可视化操作说明尊敬的客户：感谢您使用BARTEC SX 自动化控制系统设备。
本手册将清晰的为您介绍我公司矿用自动化系统设备产品的所有功能。
如对此系统或使用说明有任何问题，请电话联系我们或发邮件至*********************。
我们售后服务小组将为您提供最快的帮助。
谢谢！博太科电气（山西）有限公司B A R T EC S X当组合开关启动时，屏幕将显示如下页面，此页面您可以通过移动鼠标选择一些功能。
只需要将光标移置您所要选择的选项，然后单击鼠标左键。
例如我们要选择视图I，只要将光标移至此选项，再单击鼠标左键。
开机首先进入主显示页面：（主界面的显示可以根据控制方式变为双速双回路、单速单回路）点击返回按钮,回到功能选择界面: 点击返回页面 1点击视图I 按键后显示以下界面：此页面为组合开关主页面：（此处将给出各图标的说明）1.0 组合开关基本参数设定 1.1 电机参数设定组合开关正常运行之前需要设定一些控制性能的参数信息，这些设定需在自动化系统中设定，下面将逐步介绍。
（双速电机为例） “电机参数”的设定工作 电压返回按钮隔离换向开关IPC 实现保护真空接触器 3.3KV 回路工作电流 运行功率 工作时间点击电机图标下图为电机参数设定页面,通过此页面设定电机参数: 设定高低速电机参数或改变高低速之间的参数，需在设定画面中单击低速或高速来设定。
• 设定电机参数前必须确保所有的隔离换相开关断开。
• 必须输入允许设定或改变参数的密码（如无密码请向负责人索取）。
请在数字板上键入密码并点击保存。
密码被IPC 验证后出现以下页面：此页面有额定电流与功率因数设定按钮，请按以下步骤操作：密码与参数设定数字板 保存按钮A 相、B 相、C 相，三相电流值的显示激活三相电流值的显示是否手动复位绝缘阻值的显示 点击显示IPC 的过载保护倍数 单击额定电流按钮在数字板上输入电流值------------ 点击保存按钮单击功率因数按钮在数字板上输入功率因数值点击保存按钮ab设定电机参数a) 额定电流•单击额定电流按钮(出现一条绿色激活线)，用数字板键入电流值(如65(A))，点击数字板上保存键点击保存键后将出现一条绿色激活线，然后键入的电流值将输入IPC并在可视化屏幕上显示。
如果一切正常绿色激活线将消失。
现在设定的电机M211的额定电流参数显示在屏幕上。
b) 功率因数•单击额定功率因数按钮，在数字板上键入功率因数值(如0.86)，按下保存键现在屏幕上将显示电机M211的额定功率因数。
设定单速电机参数方法与上述步骤相同。
1.2 电压报警值设定必须首先返回主菜单页面选择3.3kV电压设定选项。
然后将显示以下页面：按钮激活线“电压设定页面”中所涉及电压值在出厂前已经设定好，客户也可以根据需要改变设定，但是欠压值(断电值) 必须高于2310.0 V 并且过压值低于3960.0 V。
如果设定值过高或过低系统将不会接受。
如想改变设定值，如下:点击数字按钮，选择想要更改的数值，键入完新数值后点击保存。
如果一切正常，新数值将显示在屏幕上。
如有报警将在视图Ⅰ上显示。
显示报警值将在视图Ⅰ上3.3kV电压显示背后以闪动信号出现。
断电值是指自动化系统将立刻停止3.3kV回路里的主接触器。
当发生断电报警时视图Ⅰ将显示如下：点击此线断电复位按钮如发生断电，视图Ⅰ将出现一条闪动红线，此时必须手动复位。
用鼠标点击断电激活线，将显示3.3kV报警电压设定页面。
此时输入密码可复位断电故障。
点击断电复位按钮，键入密码并保存。
2.0 控制方式在主菜单页面中选择控制方式选择然后将显示以下画面：单击此按钮点击低速上高速延时按钮表示高低速按设定好的时间进行切换“双速M111/M211”：表示同时上低速，然后同时切换高速“远端控制”：表示对各支路进行单独控制“双速M111”：表示控制方式为双速单回路“双速M211”：表示控制方式为双速单回路“双速M111/M211”+“单速”表示：只是同时启动两个低速，但不会切换到高速3.0 故障记忆在主菜单中选择故障记录，显示以下画面然后将显示以下画面：单击此按钮单击此按钮可勾选设定两个低速电机间的延时间隔附一：可视化组合开关瓦斯、采煤机闭锁现象说明采煤机闭锁现象说明：当组合开关没有接设备或设备（例如采煤机）出现闭锁故障时，将导致组合开关分闸。
16CH4（瓦斯）现象说明：当组合开关接受到外部瓦斯闭锁信号时（信号为开），组合开关将处于闭锁状态并显示如图警示信息。
1718故障6：接触器故障故障7： 电压故障故障3： 电机温升故障附二：可视化组合开关常见故障的判断、分析和排除故障1： 漏电闭锁故障故障2： 过载故障故障4： 短路故障故障5： 缺相故障故障1：漏电闭锁故障处理：1.更换漏电闭锁模块2.更换模块后若仍然存在，检查输出侧电缆和电机的绝缘故障2：过载故障处理：1.该故障在1—3分钟内自动复位，如该故障长时间存在则更换电流模块2.鼠标操作进入电机参数设置界面，将过载倍数设置为1.5倍故障3：电机温升故障处理：1.检查电机负载，然后应该等电机冷却后再开机故障4：短路故障处理：1.出现该故障后，手动复位，然后合闸，2.如果不能复位，或者复位合闸后，该故障还存在，则应更换电流模块3.更换过流模块后若仍然存在，检查线路，直到故障排除故障5：缺相故障处理：检查三相电是否缺失，检查电流模块的电缆连接故障6：接触器故障处理：1.开关重新送电2.如果该故障依然存在，则应检查故障支路接触器是否出现触头粘连或是辅助触点有障。
