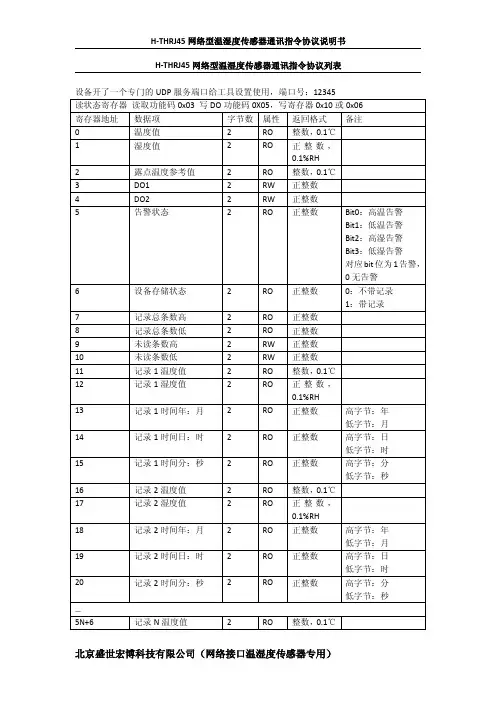

H-THRJ45网络型温湿度传感器通讯指令协议列表
H-THRJ45网络型温湿度传感器通讯指令协议列表设备开了一个专门的UDP服务端口给工具设置使用，端口号：12345读状态寄存器读取功能码0x03写DO功能码0X05，写寄存器0x10或0x06寄存器地址数据项字节数属性返回格式备注0温度值2RO整数，0.1℃1湿度值2RO正整数，0.1%RH2露点温度参考值2RO整数，0.1℃3DO12RW正整数4DO22RW正整数5告警状态2RO正整数Bit0：高温告警Bit1：低温告警Bit2：高湿告警Bit3：低湿告警对应bit位为1告警，0无告警6设备存储状态2RO正整数0：不带记录1：带记录7记录总条数高2RO正整数8记录总条数低2RO正整数9未读条数高2RW正整数10未读条数低2RW正整数11记录1温度值2RO整数，0.1℃12记录1湿度值2RO正整数，0.1%RH13记录1时间年：月2RO正整数高字节：年低字节：月14记录1时间日：时2RO正整数高字节：日低字节：时15记录1时间分：秒2RO正整数高字节：分低字节：秒16记录2温度值2RO整数，0.1℃17记录2湿度值2RO正整数，0.1%RH18记录2时间年：月2RO正整数高字节：年低字节：月19记录2时间日：时2RO正整数高字节：日低字节：时20记录2时间分：秒2RO正整数高字节：分低字节：秒…5N+6记录N温度值2RO整数，0.1℃5N+7记录N湿度值2RO正整数，0.1%RH5N+8记录N时间年：月2RO正整数高字节：年低字节：月5N+9记录N时间日：时2RO正整数高字节：日低字节：时5N+10记录N时间分：秒2RO正整数高字节：分低字节：秒必须整条记录读取，N小于等于20主动上报时为终端设备写（功能码0x10）的方式，软件回复格式：Addr起始寄存器高起始寄存器低寄存器个数高寄存器个数低CEC高CRC低设置参数寄存器读取功能码0x03写入功能码0X10(0X06)200通讯地址2RW1~254201显示温度单位2RW正整数0~10：℃1：℉202高温告警值2RW整数，0.1℃203低温告警值2RW整数，0.1℃204温度缓冲值2RW整数，0.1℃1~250205高湿告警值2RW正整数，0.1%RH206低湿告警值2RW正整数，0.1%RH1~250207湿度缓冲值2RW正整数，0.1%RH208DO1输出方式2RW正整数0~1,0：告警,1：控制209DO2输出方式2RW正整数0~1,0：告警,1：控制210DO1关联量2RW正整数Bit0：高温告警Bit1：低温告警Bit2：高湿告警Bit3：低湿告警对应bit位为1关联，0不关联211DO2关联量2RW正整数Bit0：高温告警Bit1：低温告警Bit2：高湿告警Bit3：低湿告警对应bit位为1关联，0不关联212DO1正常状态2RW正整数0：常开1：常闭213DO2正常状态2RW正整数0：常开1：常闭214用户密码2RW正整数0~9999215存储时间2RW正整数1~60000，单位分216温度校准值2RW整数，0.1℃-300~300-300~300217湿度校准值2RW整数0.1%RH218开关记录2RW正整数0：关1：开219开关蜂鸣2RW正整数0：关1：开220年：月2RW正整数221日：时2RW正整数222分：秒2RW正整数223网络协议类型2RW正整数0：TCP Server1：TCP Client2：udp224本地端口2RW正整数1~9999225DHCP2RW正整数0：禁止1：使能226本地IP4RW正整数高在前228子网掩码4RW正整数高在前230网关4RW正整数高在前232远程端口2RW正整数1~9999233远程IP4RW正整数高在前235MAC6RW正整数高在前238记录开始年：月2RW正整数239记录开始日：时2RW正整数240记录开始分：秒2RW正整数IP地址、子网掩码、网关等表示方式：192.168.0.88为C0A80058相关图片：。
HB温湿度传感器变送器系列标准modbus通讯协议使用说明书(北京盛世宏博科技有限公司)
HB—RS485型温湿度变送器系列使用说明书标准modbus通讯协议使用说明书（北京盛世宏博科技有限公司）一、温湿度传感器：采用高精度进口传感器，性能稳定可靠，抗干扰能力强。
二技术参数三接线图四通信协议说明我们的温湿度变送器采用MODBUS规约，原因是该规约文本容易得到，协议本身也非常的简单。
而且该规约是一个开放的，有着许多国内厂商和国际厂商的支持。
MODBUS规约是MODICOM公司开发的，版权归其所有。
我们的接口采用RS485接口，比RS232具有更高的通信速率和更远的通信距离。
根据我们设备的情况，我们仅仅实现了MODBUS的一个小型子集，没有完全实现其所有内容，已经能够满足我们所有的需要。
4.1通信协议介绍通讯默认9600波特率，1个起始位，8个数据位，无校验位，1位停止位。
本机采用部分的MODBUS协议，使用了03和06两个命令。
可读取内部的2个寄存器变量（命令03），可写入（设置）7个寄存器变量（命令06）。
有如下寄存器地址：40001地址是温度数据，小数点后1位，271（十进制数）表示27.1度，无符号整型数40002地址是湿度数据，小数点后1位，534（十进制数）表示53.450001是温度下限地址，十进制数0，表示0度50002是温度上限地址，十进制数100，表示100度50003是湿度下限地址，十进制数1，表示1%RH50004是湿度上限地址，十进制数100，表示100%RH50005是设备通讯地址，十进制数3，表示3地址，范围1-25550006是温度系数地址，小数点后1位，50007是湿度系数地址，小数点后1位，下面说下温度和湿度系数设置方法，点击软件的06命令，会弹出一个对话框，在输入值里面输入12表示实际温度加1.2度或1.2湿度，如果输入-13表示减去相应的值，这里面保留小数点后1位的，如输入126，单片机实际解析为12.6度，湿度系数跟此相同4.2读取命令帧格式为（假设本机地址为1，数据均为16进制）：例子：01 03 9C 41 00 02 BA 4F解释：01：从机地址03：读寄存器命令9C 41：第一个寄存器地址00 02：读取寄存器个数BA 4F：CRC校验码4.3写入命令帧格式（假设本机地址为1，数据均为16进制）：例子：01 06 C3 55 00 03 E5 9F01：从机地址06：写寄存器命令C3 55：寄存器地址(例子寄存器地址是)00 03：写入该寄存器的值E5 9F：CRC校验码4.4用MODBUS调试助手读取温湿度数据介绍首先打开调试软件，然后点击Connect选项，弹出如图界面安装图片设置完点击OK按钮，然后Display菜单并按照图片勾选，然后点击Setup菜单选择Poll Definition项弹出如图对话框，该对话框用来软件自动读取40001寄存器开始，长度2个寄存器的数据，就是温湿度数据。
数字温湿度传感器DHT11详解及例程利用串口显示
数字温湿度传感器DHT111、概述DHTxx 系列数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式测湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此，该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHTxx传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行输出接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
本产品为 4 针单排引脚封装，特殊封装形式可根据用户需求而提供。
２、产品特性湿温度传感器的一体化结构能相对的同时对相对湿度和温度进行测量。
数字信号输出，从而减少用户信号的预处理负担。
单总线结构输出有效的节省用户控制器的I/O口资源。
并且，不需要额外电器元件。
独特的单总数据传输线协议使得读取传感器的数据更加便捷。
全部校准。
编码方式为8位二进制数。
40bit 二进制数据输出。
其中湿度整数部分占1Byte，小数部分1Byte；温度整数部分1Byte，小数部分1Byte。
其中，湿度为高16位。
最后1Byte为校验和。
卓越的长期稳定性，超低功耗。
4引脚安装，超小尺寸。
各型号管脚完全可以互换。
测量湿度范围从20％RH到90％RH；测量温度范围从0℃到50℃。
适用范围包括恒湿控制，消费家电类产品，温湿度计等领域。
３、外型与引脚排列引脚说明：Vcc 正电源Dout 输出NC 空脚GND 地- 1 -图3.0 DHT外型及管脚4、详细引脚说明：传感器管脚方向识别：正面（有通气孔的一面）看过去，从左到右依次为1、2、3、4脚。
电源引脚，DHTxx的供电电压为 3.5~5.5V。
传感器上电后，要等待1s 以越过不稳定状态在此期间不要发送任何指令。
弘浩明传WAPI无线接入点产品手册HM-API01室内系列(瘦)
弘浩明传WAPI室内无线接入点产品手册适用于HM-API01-IA-F;HM-API01-IB-F;HM-API-IA2-F;HM-API-IB2-F弘浩明传科技（北京）有限公司2009年5月目录1.无线局域网产品HM-API01简介 (4)1.1弘浩明传无线接入点HM-API01产品特点 (4)1.2弘浩明传无线接入点HM-API01产品组成 (8)1.3弘浩明传无线接入点HM-API01产品配置要求 (8)1.4弘浩明传无线接入点HM-API01设备外观介绍 (8)1.5HM-API01设备安装要求 (9)1.6HM-API01硬件安装原则 (9)1.7HM-API01设备安装网络连接 (10)1.8HM-API01设备安装电源连接 (11)2.设备配置 (13)2.1登录WEB管理 (13)2.2系统登录 (16)3.3基本配置 (19)3.4系统配置 (19)3.4.1系统状态 (19)3.4.2更改帐户 (20)3.4.3系统重启动 (22)3.4.4恢复出厂配置 (23)3.4.5数据备份 (24)3.4.6数据恢复 (26)3.4.7软件升级 (28)3.5系统功能配置 (29)3.5.1MAC地址过滤 (29)3.5.2无线参数配置 (30)3.5.3MSSID-VLAN配置 (31)3.5.4NTP服务器设置 (33)3.6WAPI配置 (34)3.6.1认证加密配置 (34)3.6.2名词解释 (41)3.7退出系统 (42)3.8硬件恢复默认设置 (42)3.9技术参数 (42)附录A： (44)1.无线局域网产品HM-API01简介1.1 弘浩明传无线接入点HM-API01产品特点HM-API01是新一代的无线接入点可与采用CAPWAP协议的瘦AP组建构建瘦AP 架构网络，同时亦可单独作为胖AP单独使用，同时可支持MESH组网。
它具有以下特点：完整的安全解决方案弘浩明传无线接入点HM-API01，符合中国无线局域网国家标准WAPI 同时支持IEEE 802.11i体系；根据网络特征和应用需求使用外部鉴别服务器鉴别；内置防火墙和外网访问限制控制模块；兼具MAC地址过滤功能；可实现AP 下用户隔离功能。
温湿度传感器（型号：WHT20B）使用说明书
温湿度传感器（型号：WHT20B）使用说明书版本号：1.0实施日期：2023-02-01郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用本公司的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果您没有依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司WHT20B温湿度传感器产品描述WHT20B温湿度传感器嵌入了适于回流焊的双列扁平无引脚SMD封装，温度和湿度信号可以在不同的引脚读出，底面3.0×3.0mm，高度1.0mm。
传感器输出经过标定的数字信号，标准I2C格式。
WHT20B温湿度传感器，包含一个全新设计的ASIC专用芯片内置晶体管Vbe温度特性，实现高精度温度检测；同时包含一个电容湿度芯片，其中湿敏材料吸湿后介电常数变化实现环境湿度检测。
并结合最新的集成电路信号处理技术而成的双芯片解决方案。
具有体积小、功耗低、可靠性高、兼容性好等优点。
产品特点⏹高精度，±3.0%RH和±0.5℃⏹宽电源电压范围，从2.0V到5.5V⏹采用SMD封装，适于回流焊⏹响应迅速、抗干扰能力强⏹高湿条件下优异的长期稳定性应用场景家电领域：家电、湿度调节、暖通空调、除湿机、智能恒温器、房间监视器；工业领域：汽车、测试及检测设备、自动控制；其他领域：数据记录器、气象站、医疗及其他相关温湿度检测控制。
H1N型温湿度传感器通讯说明书
H1N型温湿度传感器通讯说明书1、选择温湿度传感器的测量范围。
与测量重量、温度的方法一致，使用湿度传感器步要确定测量它的范围。
除了气象以及科研部门，进行温湿度测控的通常情况下不需要全湿程(0-100%RH)的测量。
2、选择温湿度传感器的测量精度。
湿度传感器很重要的一个指标就是测量精度，每提高—个测量精度百分点，那么湿度传感器就会上一个台阶，或者是上一个档次。
主要原因是要达到不同的精度，那么它的制造成本就会有很大的差距，价钱的差距也是不小的。
所以使用温湿度传感器的人一定要选择合适的测量精度，不宜盲目追求“高、精、尖”。
如在不同温度下使用湿度传感器，那么测量的值还要考虑温度漂移的影响。
3、考虑温湿度传感器的时漂和温漂。
温湿度传感器在实际使用中会有尘土、油污及有害气体的影响，如果使用时间过长，电子式湿度传器便会老化，温湿度传感器的测量精度下降，电子式湿度传感器年漂移量一般都在±2%左右，甚至更高。
通常温湿度传感器的生产厂商会标明1次标定的有效使用时间为1年或2年，到期则要重新标定。
4、使用温湿度传感器的其它注意事项。
湿度传感器并不是密封性的，为了防止测量的不准确度性和不稳定性，使用时一定要尽量不要在酸性、碱性及含有机溶剂的环境中使用。
也尽量不在粉尘较大的环境使用。
为了正确反映温湿度传感器的欲测空间湿度，还要避免把温湿度传感器安放在离墙壁太近或者是空气不流通的死角处。
假如被测的房间太大，就要多放几个温湿度传感器。
有的湿度传感器对供电电源要求会高一点，不然就会影响测量精度。
如果传感器之间相互干扰，甚至无法工作。
使用的时候应按照技术要求提供合适的、符合精度要求的供电电源。
温湿度记录仪说明书
ZZ-THS-BD以太网型温湿度记录仪说明书V1.1目录一、产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.5湿度参数 (5)1.6温度对湿度测量的影响 (6)二、硬件连接 (9)2.1设备安装前检查 (9)2.2外形尺寸与操作面板 (9)2.3设备接口说明 (12)2.4设备安装说明 (12)三、系统菜单与设置 (14)3.3配置菜单介绍 (15)3.4时间设置 (16)3.5上报设置 (17)3.6温度湿度报警设置 (18)3.7探头微调设置 (20)四、配置软件安装及使用 (20)4.1软件基本使用与设备搜索 (20)4.2传感器的网络配置 (22)4.3传感器参数设置 (23)4.4传感器详细配置 (22)4.5主动上传与TCPmodbus模式的切换 (22)五、通信协议（TCP modbus） (23)5.2寄存器地址 (24)六、主动上报协议 (25)6.2协议基本组成 (25)6.3主动上报协议 (26)七、联系方式 (27)八、售后与质保 (27)一、产品简介1.1产品概述本产品为带超大屏幕液晶显示的工业级以太网型温湿度传感器，可以实时采集温湿度信息并通过以太网方式进行通讯，支持TCP-Modbus方式或者主动上传方式，相较于传统的温湿度布线方式，网络型温湿度变送器可以实现传感+通讯二合一，不再需要网关与通信主机，实现了一个设备即为一个物联网节点的功能。
1.2功能特点本产品采用高灵敏度数字探头，信号稳定，精度高。
具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
产品采用大屏液晶显示，具有温湿度上下限双重控制，自由设置限制，可以实现高低温度报警与高低湿度报警并实时显示。
本产品可以广泛应用于机房监控系统、电力监控系统、安防工程、医疗卫生监控、能耗监控系统、智能家居1.3主要参数直流供电12V-24V DC传输接口RJ4510M/100M自适应温度长期稳定型≤0.1℃/year湿度长期稳定性≤1%y温度范围-40-80℃(可定制)湿度范围5-95%RH温度分辨率0.1℃湿度分辨率0.1%RH通信协议主动上报/TCP modbus DNS动态解析支持1.4温度参数内容最小值典型值最大值单位分辨率（14bit）-0.01-℃线性偏差-±0.3见后表1℃重复度-±0.1-℃工作范围-40-125℃响应时间(63%)5-30秒长期漂移-<0.04-℃/年表一不同温度下温度测量精度温湿度记录仪说明书如上表所示，在5-60摄氏度范围内最大偏差在±0.5内，小于0℃和大于60摄氏度情况下偏差递增。
网络型温湿度传感器的相关特点介绍 传感器操作规程
网络型温湿度传感器的相关特点介绍传感器操作规程网络型温湿度传感器的在近些年的进展速度有了上升的趋势；通过设备技术不断的更新，越来越多的人对网络型温湿度传感器的测量方式以及产品质量开始渐渐的认可。
网络型温湿度传感器的在近些年的进展速度有了上升的趋势；通过设备技术不断的更新，越来越多的人对网络型温湿度传感器的测量方式以及产品质量开始渐渐的认可。
特点：1.网线供电+外接电源供电，同时支持；2.支持Trap报警模式；所谓网络型温湿度传感器的Trap报警就是设备可以本身在测量到设定的温湿度预警数值时，设备可以自动的给用户发送通知消息。
让用户适时发觉情况，适时处理。
避开用户显现损失。
3.支持多种网络通讯协议；为了让用户节省软件与设备解析开发的资金。
网络型温湿度传感器做到了，由于网络型温湿度传感器支持市面上的网络通讯协议，无需解析，与其他运维管理软件无缝兼容。
省钱。
省力。
省时间。
特点：1.支持多路的温度测量，以及多路的温湿度测量。
测量距离远，每个测点不丢失测量精准度。
价格适合。
2. 支持开关量测量。
假如用户您想测量的场景中，包含烟感、漏水、门的开关。
那么此款网络型温湿度传感器值得一用。
设备搭配烟雾传感器、水浸传感器、门磁传感器、传感器一旦发觉情况，网络型温湿度传感器立刻发送消息给相关人员。
多种形式，短信通知、电话通知、软件通知、邮件通知等方式。
为的就是保障客户测量现场的安全。
3.布线便利简洁；一根网线解决通讯与供电、传感器探头与网络型温湿度传感器之间用传统的讲法叫手拉手连接。
工作时，网络型温湿度传感器与POE交换机相连、测试时，网络型温湿度传感器可与PC电脑直连，便利调试。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
LH-TH20系列温湿度传感器说明书 (2)
温湿度传感器说明书适用型号：LH-TH20系列修订记录：目录1. 产品介绍 (2)2. 规格参数 (2)3. 产品尺寸 (3)4. 485通信协议与数据格式 (3)4.1. 通讯基本参数 (3)4.2. 数据帧格式定义 (4)4.3. 寄存器地址 (4)4.4. 参数读取 (6)5. 模拟量协议 (7)6. 电气接线 (8)7. 售后服务 (8)7.1. 售后服务承诺 (8)7.2. 免责声明 (8)7.3. 联系方式 (9)LH-TH20系列温湿度传感器广泛适用于农业大棚/花卉培养等需要温湿度监测的场合。
传感器内输入电源，感应探头，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
2.规格参数图3.1 4.485通信协议与数据格式4.1.通讯基本参数4.2.数据帧格式定义采用 Modbus-RTU 通询规约，格式如下：地址码= 1字节功能码= 1字节数据区= N字节错误校验= 16位 CRC 码结束结构>=4字节的时间地址码：为设备的地址，在通询网络中是唯一的。
功能码：主机所发指令功能提示。
数据区：数据区是具体通询数区，注意 16bits 数据高字节在前。
CRC码：二字节的校验码。
4.3.寄存器地址湿度校准说明：有符号数（有正负）偏移值的 10 倍，比如目前读出的湿度值为 23.8 ，如果我们设置这个湿度偏移值为-28，那么设置完后读出的湿度值为：23.8-2.8=21.0%RH 温度校准说明：有符号数（有正负），偏移值的 10 倍，比如目前读出的温度值为 23.8 度，如果我们设置这个温度偏移值为-28，那么设置完后读出的温度值为：23.8-2.8=21.0℃（特别注意：PLC 中需要将地址码加 1，如果 03 功能码读取 1 号寄存器，需要写入 40002）4.4.参数读取（1）例：读取设备地址为01的传感器温湿度注释：将返回的十六进制数据转换成十进制除以10，即可得到相应的温湿度值。
无线温湿度传感器技术说明书
无线温湿度传感器一、产品型号：EN-TH600EN-TH600温湿度数据采集模块是一款高性能温湿度数据采集传输模块，可选的RS485/无线不同输出，MODBUS工业控制总线协议，可以多个模块共同接入总线组网，也可以与其他符合MODBUS协议的设备共同组网，实时、稳定地监控多个生产现场环境变化，以使用户准确把握不同应用现场的环境变化，快速做出反应，保障生产现场环境的稳定性。
二、功能特点DATA/VCC/GND/RXD(RS85-A)/TXD(RS485-B)五线接口及无线两种方式，简单可靠，便于扩展；可选的RS232/RS485/TTL信号传输、无线传输方式；基于MODBUS工业控制总线协议的数据传输，性能可靠，兼容性好，易于组网；支持简单字符指令，便于单个模块简易应用场合使用体积小巧，易于安装；针对恶劣环境做防潮处理，适用于工矿企业、农牧行业大棚等潮湿环境；三、参数配置：无线频率：470MHz通讯距离：2km串口波特率：1200 / 4800 / 9600 / 19200 / 38400 / 57600 ；数据位：8位，不可配置；校验：无校验 / 奇校验 / 偶校验；停止位：1 /2 位；配置完成后断电并重新通电后配置生效；四、产品特性测量温度范围：-40℃~+80℃；分辨率：0.1℃；精度±0.5℃工作温度范围：-40℃~+80℃；测量湿度范围：0%~100%（RH）相对湿度；分辨率：0.1%RH；精度：环境温度25℃下±2%RH；工作湿度范围：0%~100%（RH）相对湿度；电源:3.6V锂电；支持数据格式：串行MODBUS协议，简易ASCII码字符指令：“READ”,“AUTO”,“STOP”；模块ID可配置，范围为：1~255；技术参数测量范围温度：-40-80℃湿度：0-99.9%RH精度：（25℃环境下) 温度：typ±0.5℃ max±1℃湿度：±2%RH(10...90%RH)分辨率：温度：0.1℃湿度：0.1%RH衷减值：温度：<0.1℃/年湿度：<0.5%RH/年硬件参数温度：电阻式传感器湿度：电容式传感器上传数据频率：次/15min电源：3.6V 锂电长*宽*高：126*96*30（mm）外壳材料：PC塑料+铝合金边框产品类别100版本为RS485 600版本为LORA无线出厂设置串行接口：波特率：9600，数据位8位，停止位1位模块ID(“0X**”表示十六进制数）：0X11。
以太网IP协议网络型温湿度传感器
以太网TCP/IP协议网络型温湿度传感器H-THRJ45网口温湿度传感器是一种新型的基于TCP/IP协议双绞线以太网标准温湿度采集模块，利用它可以实现现场温度值、相对湿度值的采集，同时利用其自身的RJ45通信接口可以方便地和机房监控主机或交换机集线器进行联网。
H-THRJ45温湿度采集模块通过自带的RJ45网络通讯接口与局域网(LAN)连接，用户可用普通的双绞线将H-THRJ45温湿度采集模块接到交换机(Switch)、集线器(Hub)或电脑的网络口上，通信正常后网络中任何一台电脑均可采集/查看H-THRJ45温湿度采集模块的现场温湿度，其通信距离符合双绞线以太网络国际标准（从H-THRJ45到最远接近的网络设备100米）。
在将H-THRJ45温湿度采集模块安装入网前，应对其网络参数进行配置，应将模块的IP地址等参数设置为与本子网段的要求一致，而且应分别设置H-THRJ45温湿度采集模块为本网段还没使用的IP地址，以防止网络上各台设备（包括各H-THRJ45温湿度采集模块）IP地址冲突。
将H-THRJ45温湿度采集模块正确连接后，主机发出读数据命令即可使温湿度采集模块将数据送回主机。
温湿度采集模块内的数据每2秒钟更新一次，并周期性地更新LCD显示屏的显示数据。
H-THRJ45智能温湿度采集模块是一种具有广泛应用前景的全数字化温湿度采集模块，使用该模块可使计算机房、网络机柜的环境监控变得十分容易，监控主机可方便地进行机房的各重要区块（如刀片服务器机柜、路由器机柜、网络交换机机柜、UPS配电柜）的温湿度数据采集，同时简化了整个机房监控系统，而机房监控系统的可靠性也得到了提高。
因此，该模块在机房监控系统、电力系统和工业自动化等领域获得广泛的应用，具有极优的性价比。
►RJ45网络接口、10/100M 自适应►支持TCP Server、TCP Client,、UDP协议►支持POE交换机供电（功能同POE供电摄像头）►LCD大屏显示设计，大方美观。
温湿光传感器产品说明书
温湿光传感器产品说明书目录温湿光传感器产品说明书 (1)1.产品简介 (4)1.1产品概述 (4)1.2功能特点 (4)2.参数详情 (5)2.1外形尺寸图 (5)2.2基本参数 (5)2.3通讯协议 (6)3.安装使用 (11)3.1系统架构图 (12)3.2接口说明 (13)3.3协议调试（只适用于485输出型） (14)4.配置连接透传云平台 (20)4.1485型传感器使用有线DTU连接透传云 (20)4.2485型传感器使用无线DTU连接透传云 (25)4.3模拟量传感器使用RTU连接透传云平台 (29)4.4设备联调 (33)5.包装售后 (35)5.1产品包装清单 (35)5.2联系方式 (36)5.3质保与售后 (36)5.4免责声明 (36)1.产品简介1.1产品概述该变送器广泛适用于农业大棚/花卉培养等需要温湿度监测的场合。
传感器内输入电源，感应探头，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2功能特点●探头灵敏度高●信号稳定，精度高●测量范围宽、线形度好●防水性能好、使用方便●便于安装、传输距离远等2.参数详情2.1外形尺寸图2.2基本参数参数技术指标温度测量范围-40℃-80℃(可定制)湿度测量范围0-100%RH光照强度量程0-65535Lux/0-20万Lux温度测量精度±0.5℃(25℃典型值)湿度测量精度±3%RH(5%RH-95%RH,25℃典型值)(1)光照强度精度±7%(25℃)温度长期稳定性≤0.1℃/y温度长期稳定性≤1%/y光照长期稳定性≤5%/y通讯端口RS485Modbus协议供电电源12V-24V DC最大功耗≤0.3W（@12V DC,25℃）外形尺寸110×85×44mm3电流输出类型4-20mA电流输出负载≤600欧姆电压输出类型0-5V/0-10V电压输出负载≤250欧姆工作压力范围0.9-1.1atm2.3通讯协议2.3.1通讯基本参数参数内容设备地址1通讯协议MODBUS RTU编码8位二进制数据位8位奇偶校验位无停止位1位错误校准CRC冗长循环码波特率出厂默认为9600bps可设置2400bps、4800bps、9600bps2.3.2数据帧格式定义采用Modbus-RTU通讯规约，格式如下：初始结构≥4字节的时间地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码结束结构≥4字节的时间地址码：设备的具体地址，在通讯网络中是唯一的(出厂默认0x01)功能码：为变送器的功能指示，本变送器只用到功能码0x03(读取寄存器数据)。
TH-8001网络型温湿度传感器安装使用说明书
TH-8001网络型温湿度传感器安装使用说明书一、特点：➢属精密网络型温strong 湿度传感器，可以设定通讯地址0-255和波特率1200-28800bps ； ➢经可溯源标准检验，精度高并具备程序校准精度功能，低功耗、高稳定性； ➢提供RS485/RS232/RS422输出，供主机采集； ➢通讯协议采用标准modbus 协议； ➢可经受RS485/RS422总线4KV 雷击不坏； ➢阻燃绝缘纤维外壳，采用快速端子，安全可靠； ➢ 用途广泛，配备相应封装的温湿度探头可测量各种管道及特殊场合的温湿度。
二、技术参数、输入输出接口形式：➢供电电源：12V DC /24V DC ； ➢电 流：< 35mA ； ➢显 示：数码显示测量值，自检显示如右图； ➢测湿范围：0 ~ 95％RH ； ➢精 度：±3%RH （25℃时）； ➢测温范围：0 ~50℃； ➢精 度：±0.5℃（全量程内）； ➢串行输出：RS485/RS232/RS422； ➢工作环境：－20 ~ 80 ︒C ，0 ~ 100% RH ； ➢最大尺寸：86×86×30mm ； ➢ 重 量：100g 。
三、典型应用：四、安装及应用须知：➢ 传感器固定在墙壁上；➢ 加电后传感器自检1秒后，进入正常工作状态；表示显示的是温度值.表示显示的是湿度值这两种显示状态可以按上下键手动切换温湿度值，或系统自动轮流切换显示温湿度值. 供电电源 12/24V 24 TH-8001 RS485输出 346 12数据采集器 + - DA TA-DA TA+➢按键设定：同时按住按键不放约两秒后系统自动进入设定状态；在设定状态下同时单击上下键进行设定状态切换.第一位数码管显示A时表示调地址，这时按上下键可增减地址.第一位数码管显示b时表示调波特率，这时按上下键可增减波特率.第一位数码管显示t时表示调温度误差，这时按上下键可增减温度误差第一位数码管显示h时表示调湿度误差，这时按上下键可增减湿度误差设置完毕,再同时长按上下键系统自动保存设置好的结果并返回正常工作状态；➢通讯波特率缺省值为9600bps，地址为“255”；➢为了减少外界环境对测量的影响，安装时尽量让探头（HUM1）处于下风处.探头测量稳定后才反应是测试的真实情况，如上电后需等待一段时间.➢要求定制其它特殊的温湿度传感器请与供应商联系；➢供电电源不能误接入输出端，否则造成传感器永久损坏；➢如果出现异常，请仔细检查电源和连线，不能排除故障时，知会维护人员；➢未有专业人员指导，打开传感器进行操作和维修会破坏产品性能；➢如果需要详细的通讯协议，请与供应商联络。
(宏物联)H-THRJ45网口温湿度传感器通讯协议说明书
6、 网络采样定时
温湿度传感器中，上位机读取数据每次间隔时间不小于 500ms,推荐值 1s。
1．1 引言..................................................................................................................... 2 1. 2 电气特点及符合标准.........................................................................................2 2、MODBUS RTU 通信协议详述..........................................................................................2 2．1 协议基本规则.....................................................................................................2 2．2 信息帧结构描述..................................................................................................2 3、 字节格式..................................................................................................................... 2 4、命令报文格式............................................................................................................... 2 4. 1 读数据：..............................................................................................................3 5、HT11S 内部报文信息....................................................................................................3 6、 网络采样定时.............................................................................................................3 7、命令举例....................................................................................................................... 3
温湿度传感器USB接口RH-USB说明书
humedad, registrador de datosfiltro de sensor protector extraíble y manual del operador.Ejemplo de pedido: Sensor de temperatura/HR RH-USB y kit de montaje en pared/conducto HX70-MKIT.EspecificacionesTemperatura:Rango: -10 a 49 °C (1 a 120 °F)Precisión: ±1 °C (±-1,8 °F)Humedad relativa:Rango: 2 a 98% de HR del2 al 98%Precisión ±3% de HR (a una HRdel 15 al 90%)Repetibilidad: ±1% de HRInterfaz de PC: USBCable USB: Integral en el sensor,clavija tipo A de 2 m (6') (blindada)Software (incluido):Requiere Windows® 2000, XP, Vista(32 bits) o Windows 7 (32 bits)Carcasa: Acero inoxidable 316Dimensiones: 138 mm de largo x16 mm de diámetro (5,5 x 0,625")Peso: 67 g (0,18 libras)El sensor de temperatura/humedadrelativa RH-USB proporciona unmétodo económico y seguro para lamayoría de aplicaciones de control dela temperatura y la humedad relativa.El diseño compacto es ideal parael montaje en pared o en conducto.Cada unidad viene calibrada defábrica para ofrecer una sensibilidady estabilidad excelentes, así comouna rápida respuesta. La unidadincluye una sencilla instalacióncon una conexión USB directa. Elsoftware de usuario gratuito conviertesu PC en un medidor de temperaturay humedad, un registrador de datoso registrador de gráfico. El diseñoincluye una carcasa NEMA 4 (IP66)de acero inoxidable 316. T ambiénhay disponible un kit de montaje quepermite la instalación en pared o enconducto.tamaño inferior al real.No se incluye el ordenador.S o n d a t e rm o p a r c onc o n e x iónU S B d i s p on i b l e.V e a e l m od e l o T J-US B RH-USBEl modelo RH-USB semuestra en un tamañoinferior al real.。
智能连接温度传感器系统说明书
Sistema de conexión de termopar inalámbricocompleto The Smart Connector™ (El conector inteligente)U E ntrada configurable por el usuario de termopar tipo J, K, T, E, R, S, B, N, C U E l software gratuito convierte su ordenador en un registrador de gráficos o un registrador de datos de múltiples canales U C onformidad con FCC (todos los modelos)U C ompensación de junta fría y linealización incorporadas U D iseño patentado, acepta conectores y sondas de tamaño estándar y miniaturas U U n receptor funciona con múltiples conectores remotos inalámbricosU Funcionamiento con baja alimentación y modo de espera para una larga vida útil de la bateríaU C ada conector inalámbrico transmite la temperatura del termopar, la temperatura ambiental, la intensidad de señal y el estado de la batería en tiempo realU S e conecta con UWTC-REC1 para registro de gráficos y de datos en múltiples PC o el modelo UWTC-REC2 (transceptor industrial por canal único con alarma y salida analógica)Entrada de termopar Conector inalámbricoBumper Band ®E n c h u f e s u s o n d a a u n c o n e c t o r i n te l i g e n t e p a r a c o n s e g u i r u n s e n s o r i n t e l i g e n t e .P a r a c o n s u l t a r l o s r e c e p t o r e s d i s p o n i b l e s , v i s i t ee s .o m e g a .c o mA p r o b a d o p o r F C C /I n d u s t r y C a n a d a , A p r o b a d o p o r S R R C La nueva serie de conectores para termopares inalámbricos de OMEGA incluye conectores de termopares alimentados por batería compactos e independientes que transmiten sus lecturas a un receptor anfitrión a una distancia de hasta 120 m (400').Cada unidad puede programarse sobre el terreno para que funcione como un conector de calibración de tipo J, K, T , E, R, S, B, N o C. Cuando se activa, el conector transmite las lecturas de forma continua a intervalos preestablecidos por el usuario durante la configuración inicial. Cada unidad mide y transmite: lecturas de entrada del termopar, temperatura ambiente del conector, intensidad de señal de RF y condición de la batería al receptory se muestra en la pantalla del PC en tiempo real con ayuda del software proporcionado. Cuando se utiliza con el receptor UWTC-REC1, pueden recibirse y mostrarse los datos de hasta 48 transmisores inalámbricos. Cada unidad incluye un software gratuito que convierte su ordenador en un registrador de banda o de datos, de modo que las lecturas quedan almacenadas y se pueden imprimir o exportar a una hoja de cálculo.Cuando se utiliza con el receptor modelo UWTC-REC2, los datos inalámbricos de un conector pueden retransmitirse desde el receptor mediante una conexión con cable como una señal de tensión analógica, corriente o termopar para interactuar con un controlador, PLC o placa de adquisición de datos.AÑO DE 1GARANTÍA Los receptores UWTC-REC funcionan con hasta 48 transmisores UWTC y muestran/registran los datos en su PC o red. Se venden por separado; visite ¡H a s t a 48 c a n a l e s !S o f t w a r e c e n t r a l p a r a t e r m o p ar i n c l u i d oW ESPECIFICACIONES (Visite para obtener las especificaciones completas)Entrada de UWTC: J, K, T , E, R, S, B, C o N;seleccionable con software Entrada de UWRTD: RTD de 100 Ω Pt; curva de 0,00385 o 0,00392; seleccionable con software Rango de medición: J: -100 a 760 °C (-148 a 1400 °F) K: -100 a 1260 °C (-148 a 2300 °F) T: -200 a 400 °C (-328 a 752 °F)E: -200 a 1000 °C (-328 a 1832 °F) R: 260 a 1760 °C (500 a 3200 °F) S: 260 a 1760 °C (500 a 3200 °F)B: 870 a 1820 °C (1598 a 3308 °F)C: 0 a 2315 °C (32 a 4200 °F) N: -100 a 1260 °C (-148 a 2300 °F) Pt100; 0.00385: -200 a 850 °C (-328 a 1562 °F)Pt100; 0.00392: -100 a 457 °C (-148 a 854 °F)Precisión: Tipos J y K: ±0,5% de lectura o ±1,0 °C (1,8 °F), cualquiera que sea mayor Tipos T, E, y N: ±0,5% de lectura o ±2,0 °C (3,6 °F), cualquiera que sea mayor Tipos R, S, B y C: ±0,5% escala completa Pt100: ±0,5 °C (1,0 °F)Resolución: 1 °C/1 °F Compensación de junta fría (automática): -10 a 70 °C (14 a 158 °F)Conexión del termopar: hembra universalpatentada que acepta tanto conectores de acoplamiento macho estándar (Serie OSTW) o macho miniatura (Serie SMPW)RTD: receptáculo de serie “T”, tipo T A4M; conector de acoplamiento T A4F incluido Entorno operativo: -10 a 70 °C (14 a 158 °F)Interfaz de ordenador: USB (se incluyeSe muestra el tipo K Conector miniatura (SMP)Entrada de termopar transceptores inalámbricos compatibles de la Serie UW. Los modelos UWTC vienen completos con una batería de litio “AA” de 3,6 V , soporte de montaje, termopar con cable rebordeado de tipo K y manual del operador.Los modelos UWRTD vienen completos con una batería de litio “AA” de 3,6 V , soporte de montaje, conector de acoplamiento T A4F y manual del operador. Ejemplo de pedido: UWTC-2, conector/transmisor de termopar inalámbrico con rango 120 m (400'), más anfitrión/receptor de 48 canales UWTC-REC1.Conectorestándar(OST)Los conectores inalámbricos convierten su termopar o RTD en una señal inalámbrica.Conector de acoplamiento Se incluyetermopar gratuito.Velocidad de muestreo de transmisión: transceptor de radio frecuencia (RF) programable de 1 muestra por minuto a 1 muestra cada 5 segundosSoporte: ISM 2,4 GHz; espectropropagado por secuencia directa; exento de licencia en todo el mundo(2,450 a 2,490 GHz -12 canales)Alimentación de salida de RF:UWTC-1, UWRTD-1: 0 dBm (1 mW)U WTC-2, UWRTD-2: 10 dBm (10 mW)Rango de enlace de RF:U WTC-1, UWRTD-1: hasta 60 m (200') en exteriores/línea de visión; hasta 20 m(65") en interiores/urbano U WTC-2, UWRTD-2: hasta 120 m(400') en exteriores/línea de visión; hasta 45 m (130") en interiores/urbanoPaquete de datos de RF estándar:arquitectura de comunicación abierta IEEE 802.15.4Software (incluido y gratuito):Compatible con sistema operativo Windows (2000, XP , Vista y 7)Batería interna del conector:una delitio de 3,6 V; capacidad 2,4 Ah (AA) (incluida)Vida útil de la batería (típica: a una velocidad delectura de 1 muestra/minuto a 25 °C [77 °F]): 1 año Transmisión de datos al ordenador central: lectura del termopar, lectura del ambiente del conector, intensidad de la transmisión de RF y condición de la batería Dimensiones:100 de largo x 50 de ancho x 25 de altura (sin antena) (4 x 2 x 1")Peso: 70 gramos Carcasa: plástico ABS UWTC-2Nota: debido a las normas de frecuencia de transmisión, estos productos únicamente pueden ser utilizados en Estados Unidos, Canadá, Europa y China. (Los modelos UWTC-1 y UWRTD-1 no pueden utilizarse Entrada RTD。
HT-THS温湿度传感器使用说明书V1
HT-THS温湿度传感器使⽤说明书V1HT-THS-D温湿度传感器使⽤说明书V1.01.1 概述HT-THS-D温湿度传感器为传感、变送⼀体化设计，产品通过传感元件测量环境中的温度和湿度，并转换为数字信息，通过RS485接⼝输出测量数据。
产品使⽤于室内的环境温湿度监测。
HT-THS-DG温湿度传感器与HT-THS-D相同，外观结构不同，安装⽅式不同。
1.2 特点●精度⾼●低漂移●响应速度快●性能稳定●使⽤寿命长●抗⼲扰能⼒强1.3 技术参数●供电：DC 12V●量程: 湿度:：0％RH～100％RH温度：-40℃~120℃准确度：湿度:±5％RH(5％RH～95％RH,25℃)温度: ±0.5℃(-40℃～120℃）●⼯作温度：-10℃～60℃●长期稳定性：湿度＜1%RH/y；温度＜0.1℃/y●响应时间：＜15s（1m/s风速）●输出：RS485●负载能⼒：≤500Ω●安装⽅式：壁挂式，螺丝固定墙⾯●外:壳：ABS象⽛⽩45mm x 65mm x 28mm1.4 产品结构●DC12V：连接DC12V电源，为传感器供电●GND：连接电源负极●A：连接数据采集卡RS485接⼝A●B：连接数据采集卡RS485接⼝BHT-THS-D温湿度传感器HT-THS-DG温湿度传感器HT-THS-A温湿度传感器使⽤说明书V1.01.1 概述HT-THS-A温湿度传感器为传感、变送⼀体化设计，产品通过传感元件测量环境中的温度和湿度，并转换为4-20mA电流信号输出。
产品使⽤于室内的环境温湿度监测。
1.2 特点●精度⾼●低漂移●响应速度快●性能稳定●使⽤寿命长●抗⼲扰能⼒强1.3 技术参数●供电：DC 12V●量程：湿度：0％RH～100％RH温度：-40℃~120℃准确度：湿度:±5％RH(5％RH～95％RH,25℃)温度: ±0.5℃(-40℃～120℃）●⼯作温度：-10℃～60℃●长期稳定性：湿度＜1%RH/y；温度＜0.1℃/y ●响应时间：＜15s（1m/s风速）●输出信号：三线制4～20mA●负载能⼒：≤200Ω●安装⽅式：壁挂式，螺丝固定墙⾯●外壳：ABS⽩⾊84mm x 90mm x 35mm1.4 产品结构●DC12V：连接DC12V电源，为传感器供电●GND：连接电源负极，注意与采集卡共地●H：连接数据采集接⼝,输出4～20mA●T：连接数据采集接⼝，输出4～20mA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6、 网络采样定时
温湿度传感器中，上位机读取数据每次间隔时间不小于 500ms,推荐值 1s。
MODBUS 通讯协议说明书
主站发送 地址 功能码 04
数据起始 地址高位
数据起始 地址低位
数据个数 数据个数
高位
低位
CRC16 高位
CRC16 低位
返回：
数据 1 数据 1 数据 2 数据 2
CRC16 CRC16
地址 功能码 字节长度
…
高位 低位 高位 低位
高位 低位
04
5、HT11S 内部报文信息
7、命令举例
读取温度湿度数据： 上位机发送：01 04 00 00 00 02 71 CB （温湿度地址为 1，寄存器起始地址为 0，读 2 个字节） 下位机返回：01 04 04,温度 H，温度 L，湿度 H，湿度 L，CRCL，CRCH。
只读温度数据： 上位机发送： 01 04 00 00 0 001 31 CA（温湿度地址为 1，寄存器起始地址为 0，读 1 个字节） 下位机返回： 01 04 02,温度 H，温度 L,CRCH，CRCL。
只读湿度数据： 上位机发送： 01 04 00 01 0 001 60 0A（温湿度地址为 1，寄存器起始地址为 1，读 1 个字节） 下位机返回： 01 04 02,湿度 H，湿度 L,CRCH，CRCL。
设置地址：
北京盛世宏博科技有限公司（所有权）
专业专注机房网口温湿度传感器
（H-THRJ45 网口温湿度传感器）通讯型温湿度变送器
1．1 引言..................................................................................................................... 2 1. 2 电气特点及符合标准.........................................................................................2 2、MODBUS RTU 通信协议详述..........................................................................................2 2．1 协议基本规则.....................................................................................................2 2．2 信息帧结构描述..................................................................................................2 3、 字节格式..................................................................................................................... 2 4、命令报文格式............................................................................................................... 2 4. 1 读数据：..............................................................................................................3 5、HT11S 内部报文信息....................................................................................................3 6、 网络采样定时.............................................................................................................3 7、命令举例....................................................................................................................... 3
北京盛世宏博科技有限公司（所有权）
专业专注机房网口温湿度传感器
（H-THRJ45 网口温湿度传感器）通讯型温湿度变送器
MODBUS 通讯协议说明书
1、 概述
1．1 引言 通讯规约详细描述了本机通讯的读、写命令格式及信息和数据的定
义，以便第三方开发使用。
1. 2 电气特点及符合标准 1) 连接上位机的主通信接口，采用标准串行通讯口，使用接线端子。 2) 信息传输方式为异步方式，字节格式为起始位 1 位，数据位 8 位，停 止位 1 位，无校验。 3) 数据传输速率 1200b/s, 2400b/s, 4800b/s, 9600b/s, 19200b/s 可 选,缺省为 9600b/s。 4) 符合 MODUBS RTU 协议标准。
MODBUS 通讯协议说明书
上位机发送：01 06 00 64 00 02 49 D4（温湿度原地址 1 改为 2） 下位机返回：01 06 00 64,地址 H,地址 L, CRCL，CRCH。 H-THRJ45 以太网组网系统拓展图
北京盛世宏博科技有限公司（所有权）
专业专注机房网口温湿度传感器
功能代码 数据起始地址 数据个数
内容说明
0000H
1ቤተ መጻሕፍቲ ባይዱ
04H
0001H
1
温度值 湿度值
注意：每一个数据用两个字节整数表示，高位在前，低位在后 如： 带符号整数 范围 -32768---32767
上传数据需除十，正数的范围为 16 进制 0X0000-0X7FFF，负数采用正数的补码方式传输,其范围为 16 进 制 0X8000-0XFFFF，
地址 功能码
数据地址
数据 1
数据…
数据 n
CRC16
3、 字节格式
通讯传输为异步方式，并以字节为单位。在主站和子站之间传递的每一个字节帧都是 10 位(无校验位)的 串行数据流。 字节帧格式：
4、命令报文格式 北京盛世宏博科技有限公司（所有权）
专业专注机房网口温湿度传感器
4. 1 读数据：
（H-THRJ45 网口温湿度传感器）通讯型温湿度变送器
A) 主/从传送 B) 从/主传送 4） 在回路上的所有通讯都以“信息帧”方式传递。 如果主站或子站接收到含有未知命令的信息帧，则不予以响应 “信息帧”就是一个由字节构成的字符串(最多 255 个字节)，是由信息 头和发送的编码数据构成标准的异步串行数据，该通讯方式也与 RTU 通 讯规约相兼容。 2．2 信息帧结构描述 每个信息帧组成如下：
2、MODBUS RTU 通信协议详述
2．1 协议基本规则 以下规则确定在回路控制器和其他串行通信回路中设备的通信规则。
1） 所有通讯回路都应遵照主/从方式。依照这种方式，数据可以在一个 主站(如：PC)和多个子站之间传递。任何一次通讯都不能从子站开始。
2） 主站将初始化和控制在通讯回路上传递的所有信息。 3） 所有回路上的传送均分为两种方式：
（H-THRJ45 网口温湿度传感器）通讯型温湿度变送器
MODBUS 通讯协议说明书
（H-THRJ45 网口温湿度传感器）通讯型温湿度变送器
MODBUS 通讯协议说明书 1、 概述............................................................................................................................. 2
