空气预热器技术协议
空预器说明书
空预器我厂空预器型号为LAP10320/883，为容克式预热器，转子直径10320毫米，蓄热元件高度自上而下为800、800和300毫米，下层300毫米冷端蓄热元件为耐腐蚀钢，其余热段蓄热元件为碳钢，本空预器是三分仓型式。
一、原理LAP10320/883这种三分仓容克式空气预热器是一种以逆流方式运行的再生热交换器，加工成特殊波纹的金属蓄热元件被紧密地放置在转子扇形隔仓内，转子以 1.14转/分的转速旋转，其左右两半部份分别为烟气和空气通道，空气侧又分一次风道及二次风道，当烟气流经转子时，烟气将热量释放给蓄热元件，烟气温度降低，当蓄热元件旋转到空气侧时，又将热量释放给空气，空气温度升高，如此周而复始地循环，实现烟气与空气的热交换。
转子由置于下梁中心的推力轴承及置于上梁中心的导向轴承支撑，并处在一个九边形的壳体中，上梁、下梁分别与壳体相连，壳体则坐落在钢架上，装在壳体上的驱动装置通过转子外围的围带，使转子以 1.14转/分的转速旋转，为了防止空气向烟气泄露，在转子上、下端半径方向，外侧轴线方向以及圆周方向分别设有径向、轴向及旁路密封装置。
二、主要部件及其性能1.转子本预热器转子采用模数仓格式结构，全部蓄热元件分装在24个扇形仓格内（每个仓格为15°），每个模数仓格利用一个定位销和一个固定销与中心筒相连接，由于采用这种结构，大大减少了工地安装工作量，并减少了转子内焊接应力及热应力，中心筒上、下两端分别用M42合金钢螺栓互相连接，外周下部装有一圈传动围带，围带也分成24段。
热段蓄热元件由模数仓格顶部装入，冷端蓄热元件由模数仓格外周上所开设的门孔装入。
2. 蓄热元件热段蓄热元件由压制成特殊波形的碳钢板构成，按模数仓格内各小仓格的形状和尺寸，制成各种规格的组件，每一个组件都是由一块具有垂直大波纹和扰动斜波的定位板，与另一块具有同样斜波的波纹板，一块接一块地交替层叠捆扎而成，钢板厚0.6MM。
冷段蓄热元件由1.2MM厚的低合金耐腐蚀钢板构成，也按仓格形状制成各种规格的组件，每一个组件都是由一块具有垂直大波纹的定位板与另一块平板、交替层叠捆扎而成。
空气预热器说明书
空气预热器技术说明2007-9-19空气换热器1、前言冶金行业是国家能源消耗大户，同时也是环境污染的主要制造者之一。
国家制订的可持续发展的长期目标，其重要保证条件就是降低冶金行业能耗，提高能源利用率，减少污染排放，实现和谐发展。
冶金行业要降低能耗，除了改善生产工艺和条件，另外的一个重要途径就是充分利用排放掉的能源，从而提高能源利用效率。
利用排放掉能源的主要设备就是换热器。
管壳式换热器是一种常见的换热设备，已经有近百年的历史。
目前已经已经有非常多的种类，广泛应用于各种行业。
管壳式换热器的特点是：换热空间是管束以及管束外面的壳体与管束形成的空间。
一种流体走管内，另外的流体走管与壳之间。
两种流体通过管壁进行换热。
管壳换热器的优点是应用广泛，可以耐高温高压，可以大型化，它的缺点是传热系数比较低，单位换热面积消耗的金属材料比较多。
为了解决这个问题，人们采取了很多方法来改善管壳换热器的传热条件。
2、螺纹管螺纹管是上世纪末出现的一种异形传热管，它通过对光滑钢管进行压力加工，使其发生螺纹状形变，表面形成螺纹凹槽而成。
螺纹管同光滑管比有非常明显的性能增强：①由于螺纹凹槽的形成，可以使管内气流形成旋流，增强了紊流状态下的对流传热能力；②螺纹凹槽使得管子表面变得粗糙，破坏了气流边界层，使得在层流状态下气体对流传热有明显提高；③螺纹凹槽可使管子传热表面积有所增加；④螺纹管比光滑管的固有频率提高，降低了换热器的振动。
但是螺纹管的阻力比光滑管大，管子刚度也比光滑管小，这是螺纹管存在的缺点。
AA2机组空气预热器的换热元件就采用单程轧槽螺纹管。
3、换热器结构换热器采用高温列管式，风箱为方形，烟气走管外行程，空气走管内行程。
整个换热器嵌入烟气通道内，没有外壳。
烟气经过换热管外换热后直接排放掉，为一个行程。
空气经过四个管行程被烟气加热，管束用风箱和连接管连接，连接管高温端有膨胀节。
空气流与烟气流呈逆差流的流动分布。
4、换热器参数4.1烟气参数：入口温度：850℃出口温度：393℃烟气量：9636m3/h·℃阻力损失：62Pa烟气放出热量：1.405×106kcal/h4.2空气参数：入口温度：20℃出口温度：550℃空气量：7524m3/h·℃阻力损失：770Pa空气吸收热量：1.286×106kcal/h4.3换热管参数：管子类型：单程轧槽螺纹管光管规格：φ45×2.5×1900，中间有折弯管子数量：276×4=1104根4.4管子排布：迎风面截距110mm，气流方向截距67mm，三角形错排4.5传热参数：管外传热系数：28.8kcal/m2·h·℃管内传热系数：84.1 kcal/m2·h·℃综合传热系数：20.8kcal/m2·h·℃传热面积：215m24.6材质：由于换热器管壁温度有超过500℃的部分，所以前两行程的管材为1Cr18Ni9Ti，并且热浸镀渗铝，后两行程的管材为20g，符合GB3087-99标准，样也热浸镀渗铝。
空气预热器
1.工程概况新疆建设兵团农一师阿拉尔盛源热电长2*350MW超临界机组，锅炉为超临界参数变压运行螺旋管直流炉，单炉膛、一次中间再热，采用四角切圆燃烧方式、平衡通风、紧身封闭、固态排渣、全钢构架、全悬吊结构Ⅱ型锅炉。
1#炉空气预热器由上海锅炉厂有限公司生产，型号为：2-29.5VI(50°）-2300（90”)反转，为回转式三分仓结构。
空预器主轴垂直布置，烟气和空气以逆流方式换热，转子采用半模块仓格结构，转子半径：5496mm,一次风开口：50°；采用围带驱动，驱动装置配置为主、辅助电机可以互相切换（空预器为主、辅机容量相同，运行中可以实现无扰切换）；采用径向、轴向和环向密封系统，密封系统采用固定密封技术，采用双密封技术，空气预热器的密封片采用不锈钢材质；对称布置于锅炉尾部竖井的钢结构上。
1.1工程名称、施工地点和施工范围a）工程名称：1#炉空气预热器安装b）施工地点：1#炉地面组合场、锅炉12米平台。
c）施工范围：设备清点、编号、检查、地面组合、预热器主体安装、预热器附属设备的安装。
1、2主要工程量：序号名称重量序号名称重量1 冷端中间梁29662 2 热端中间梁188903 冷端一次风中心部分3080 4 转子93215 主支座组件54826 主支座组件（一次风侧）42927 热端一次风中心部分4213 8 外壳板39719 热端30°环节组件5270 10 冷端30°环节组件437011 撑管3422 12 拉紧环261013 法兰，板钢板2350 14 副支座H型钢组件29891、3工程特点安装空预器工作量大，安装周期长，施工环境复杂，高空作业、交叉作业多，部分设备部件在安装过程中需要预热器转动，施工的不安全因数增多，需要施工人员高度注意安全，密切配合协调施工。
施工工序较多，质量检查点较多。
施工中生产的油污废弃物较多，施工人员严格按照公司环境管理手册和程序处理。

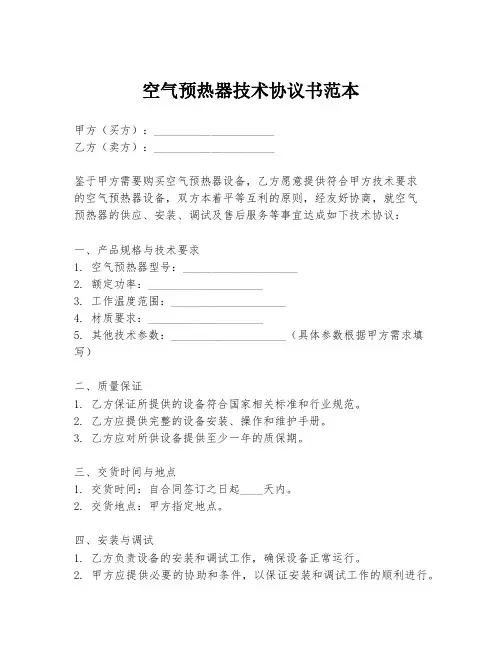

空气预热器技术协议书范本
空气预热器技术协议书范本甲方（买方）：_____________________乙方（卖方）：_____________________鉴于甲方需要购买空气预热器设备，乙方愿意提供符合甲方技术要求的空气预热器设备，双方本着平等互利的原则，经友好协商，就空气预热器的供应、安装、调试及售后服务等事宜达成如下技术协议：一、产品规格与技术要求1. 空气预热器型号：____________________2. 额定功率：____________________3. 工作温度范围：____________________4. 材质要求：____________________5. 其他技术参数：____________________（具体参数根据甲方需求填写）二、质量保证1. 乙方保证所提供的设备符合国家相关标准和行业规范。
2. 乙方应提供完整的设备安装、操作和维护手册。
3. 乙方应对所供设备提供至少一年的质保期。
三、交货时间与地点1. 交货时间：自合同签订之日起____天内。
2. 交货地点：甲方指定地点。
四、安装与调试1. 乙方负责设备的安装和调试工作，确保设备正常运行。
2. 甲方应提供必要的协助和条件，以保证安装和调试工作的顺利进行。
五、验收标准与方法1. 设备安装调试完成后，甲方应在____天内进行验收。
2. 验收标准按照本协议规定的技术要求执行。
六、售后服务1. 乙方应提供及时的售后服务响应，确保设备的正常运行。
2. 在质保期内，因乙方设备质量问题导致的故障，乙方应负责免费维修或更换。
七、违约责任1. 如乙方未能按时交货或设备不符合技术要求，应承担违约责任。
2. 如甲方未能按期支付货款，应承担相应的违约责任。
八、争议解决双方因履行本协议所发生的任何争议，应通过友好协商解决；协商不成时，可提交乙方所在地人民法院诉讼解决。
九、其他1. 本协议一式两份，甲乙双方各执一份，具有同等法律效力。
2. 本协议自双方代表签字盖章之日起生效。
空预器说明书
空预器我厂空预器型号为LAP10320/883，为容克式预热器，转子直径10320毫米，蓄热元件高度自上而下为800、800和300毫米，下层300毫米冷端蓄热元件为耐腐蚀钢，其余热段蓄热元件为碳钢，本空预器是三分仓型式。
一、原理LAP10320/883这种三分仓容克式空气预热器是一种以逆流方式运行的再生热交换器，加工成特殊波纹的金属蓄热元件被紧密地放置在转子扇形隔仓内，转子以 1.14转/分的转速旋转，其左右两半部份分别为烟气和空气通道，空气侧又分一次风道及二次风道，当烟气流经转子时，烟气将热量释放给蓄热元件，烟气温度降低，当蓄热元件旋转到空气侧时，又将热量释放给空气，空气温度升高，如此周而复始地循环，实现烟气与空气的热交换。
转子由置于下梁中心的推力轴承及置于上梁中心的导向轴承支撑，并处在一个九边形的壳体中，上梁、下梁分别与壳体相连，壳体则坐落在钢架上，装在壳体上的驱动装置通过转子外围的围带，使转子以 1.14转/分的转速旋转，为了防止空气向烟气泄露，在转子上、下端半径方向，外侧轴线方向以及圆周方向分别设有径向、轴向及旁路密封装置。
二、主要部件及其性能1.转子本预热器转子采用模数仓格式结构，全部蓄热元件分装在24个扇形仓格内（每个仓格为15°），每个模数仓格利用一个定位销和一个固定销与中心筒相连接，由于采用这种结构，大大减少了工地安装工作量，并减少了转子内焊接应力及热应力，中心筒上、下两端分别用M42合金钢螺栓互相连接，外周下部装有一圈传动围带，围带也分成24段。
热段蓄热元件由模数仓格顶部装入，冷端蓄热元件由模数仓格外周上所开设的门孔装入。
2. 蓄热元件热段蓄热元件由压制成特殊波形的碳钢板构成，按模数仓格内各小仓格的形状和尺寸，制成各种规格的组件，每一个组件都是由一块具有垂直大波纹和扰动斜波的定位板，与另一块具有同样斜波的波纹板，一块接一块地交替层叠捆扎而成，钢板厚0.6MM。
冷段蓄热元件由1.2MM厚的低合金耐腐蚀钢板构成，也按仓格形状制成各种规格的组件，每一个组件都是由一块具有垂直大波纹的定位板与另一块平板、交替层叠捆扎而成。
2号炉空气预热器更换技术协议书
甲方(发货方):_________________________
乙方(承包商):_________________________
前言
本协定是甲方订货2号香炉空气预热器的更换工程，乙方同意，并规定工程的技术事项。
第1条工程内容
乙方同意将甲2号香炉内的现行空气预热器拆卸、拆除，并安装调试新的空气预热器，使其恢复正常运行。
第2条施工期限
工程开始日____________ ____________ _________________________年月日,计划完成日_________________________年_________:定于月____________日。
第3条技术规格
新的空气预热器的技术规格以附件中记载的为基准。
安装工作遵守最新的施工技术和安全规范，确保质量保证。
第4条工程管理
乙方负责工程的进度管理、质量管理和安全管理，并定期向甲方报告。
施工中出现的问题或异常，应及时报告甲方，共同解决。
第5条检查与接受
施工完成后，乙方进行自检，并向甲方提出检测申请。
甲方验收合格后认定工程完成。
第6条保证期间
乙方在施工完成后_________________________月,工程质量及新设备负有的性能保证。
第7条解决纷争
关于本协议书的一切争议，由双方友好协商解决。
如协商不成，可向甲方所在地法院提起诉讼。
签名
甲方(发货方):_________________________
乙方(承包商):_________________________。
空气预热器设计说明书
Re=1335
【6】P261表6-7式6-13c
查表得
式中：d为特征长度，这里为管径0.05
取管道排列为10排
入口处辐射传热系数计算
平均射线自由程
查表得入口处二氧化碳和水蒸气黑度为：
可以计算得入口处辐射换热系数为
出口处辐射换热系数计算
查表得入口处二氧化碳和水蒸气黑度为：
【2】P255图7-63、7-64
空气在管内流动速度为10m/s
具体尺寸如下图:
【5】P42表5-2
=380.6℃
【4】P152式6-12
【4】P152图6-12
=358℃
a)烟气侧传热系数
入口处对流传热系数计算：
假设烟气入口侧壁温为380℃
查表得
式中：d为特征长度，这里为管径0.05
取管道排列为10排
出口处对流传热计算
假设烟气出口处壁温为300℃
【2】P558图16-7
这里取1.1
=600℃查表得 =1.47
假设出口烟气温度 =400℃ =1.42
= =15459
由以上数据计算得
（3）烟气与被预热空气的平均温差
这里取对数平均温差
式中： 为修正系数，与下列参数有关
查图得 =0.98
=358℃
（4）传热系数计算
选择预热器内管子排列方式为顺排，空气管道
，壁厚3mm
烟气在外侧最窄处流速为2.5m/s
【2】P556式16-15
可以计算得入口处辐射换热系数为
烟气侧综合传热系数计算
入口：
出口：
b)空气侧传热系数确定
进口侧空气传热系数确定
进口处空气温度为0℃，查表得
入口处雷诺数
电厂空预器更换技术协议
4#锅炉下级空气预热器更换技术协议一、总则：1、本技术协议是由公司（以下简称为甲方）与公司（以下简称为乙方）就北京锅炉厂生产的BG—65/3.82—M型锅炉下级空气预热器管箱更换的基本要求。
包括工程范围、供货范围、技术规范、技术要求、施工要求、技术服务和质量保证、施工工期等内容。
2、本技术协议仅适用于公司电厂4#炉下级空气预热器管箱更换工程。
甲方在本协议中提出了最低限度的技术要求，乙方应提供与本协议要求相适应的新的标准规范，包括设备制作、运输、检验、保管、安装等。
二、工程范围：4#炉下级空气预热器管箱更换，包括原空气预热器管箱的拆除、清运、新空气预热器管箱的制作，安装及保温。
三、供货范围：1、工程范围内所有材料均由乙方提供，按甲方材质要求供货。
2、下级空气预热器管箱8个，其中上层空气预热器4个管箱，为双回程，管子规格为∮40×1.5,根数为4368根，高度为3000mm，横向节距为70MM，纵向节距为42MM，受热面积为1568M2，下层空气预热器4个管箱，为单回程，管子规格为40×1.5，根数为3744根，高度为1300MM。
横向节距70MM，纵向节距42MM，受热面积576M2。
3、零星部件：管箱之间连接板，防磨套管，及密封材料和保温材料，具体规格和数量，按图纸设计要求供货。
四、技术规范：空气预热器管箱的设计制作安装施工验收执行标准为：1、DL/T5047—95《电力建设施工及验收技术规范》（锅炉机组篇）。
2、DL/T5047—95《电力建设施工及验收技术规范》（火力发电厂焊接篇）。
3、《蒸汽锅炉安全技术监察规程》。
4、GBT211-87《工业炉砌筑工程施工及验收规范》。
5、北京锅炉厂提供的图纸（空气预热器部分）。
五、技术要求：1、空气预热器为立管式，立管规格为∮40×1.5，材质为09CuPCrNi-A考登钢,上层空气预热器管箱根数为4368根（4个管箱）双回程。
一次风空气预热器技术需求书
附件四：一次风空气预热器技术需求书1总那么1.1本技术需求书适用于一次风空气预热器的设计、制造、包装、运输、安装和调试等方面的技术要求。
1. 2本招标文件仅提出了最低限度的技术要求，并未规定所有的技术要求和适用标准。
投标方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求；对于国家明令禁止使用的和已淘汰的产品和设备，一律不准在本工程中使用。
1.3本设备的所有外购件厂家（包括但不仅限于：原材料供应商和外购件厂家）必须供招标方确认，否那么将导致招标方的拒收。
招标方的审查并不代表能减轻中标方对其所应承当的相应责任。
1.4工程规模：每台燃烧炉分别配一次风空预器2套/台（分别在锅炉左右两边布置）, 共20套/台，本设备室内布置，地震设防烈度为7度。
L5中标方与生产厂家商定的技术协议在签订前需提交给招标方审核（审核结果不能减轻中标方的任何责任），经招标方审核通过后方可签署。
技术协议签署后，招标方保存根据工程实际情况进行修改的权利，中标方应予以积极配合。
2设备需求及供货范2.1设备布置型式：立式，一次风上进下出，蛇形管，单独钢架支撑;2.2管外介质：来自垃圾储坑及给料炉排一次风；管内介质：蒸汽;2. 3设备性能参数（单套）注：现场见证一肌文件见证一R,工厂内部停工待检一H8. 2. 4招标方有权根据具体情况对以上监造内容进行增减。
招标方在驻厂期间，中标方向招标方代表公开有关设计图样及制造标准。
8. 3性能验收试验8. 3. 1性能验收试验的目的是为了检验合同设备的所有性能是否符合技术协议的要求。
8. 3. 2性能验收试验的地点：招标方现场。
8. 3. 3性能验收试验的时间:全厂系统72+24小时试验合格后5000小时后进行,具体试验时间由招标方确定。
8. 3. 4性能验收试验结果确实认：性能验收试验报告由投标方为主编写，招标方批准确认。
如双方对试验结果有不一致意见，双方协商解决；如仍不能达成一致，那么提交双方上级部门协调。
石油化工管式炉用空气预热器通用技术条件
石油化工管式炉用空气预热器通用技术条件石油化工管式炉用空气预热器是石油化工装置中常见的设备，它主要用于将燃料气与空气混合并加热至燃烧温度。
为了确保石油化工管式炉用空气预热器的正常运行和安全性能，制定并遵守通用技术条件是至关重要的。
下面将介绍石油化工管式炉用空气预热器的通用技术条件。
一、名称和范围1.1 名称：石油化工管式炉用空气预热器1.2 范围：本通用技术条件适用于石油化工管式炉用空气预热器的设计、制造、安装、使用和维护。
二、性能要求2.1 热交换效率：石油化工管式炉用空气预热器应具有良好的热交换效率，能够有效地将高温燃料气传热给空气并预热至要求的温度。
2.2 高温抗腐蚀性能：预热器的材料应具有良好的高温抗腐蚀性能，能够在高温高压下长期稳定运行。
2.3 结构紧凑性：预热器的结构设计应紧凑合理，占地面积小，便于安装和布局。
2.4 安全可靠性：预热器应具备完善的安全保护装置，能够在异常情况下迅速切断燃料气供应，确保生产环境的安全。
2.5 温度控制精度：预热器应具备精确的温度控制装置，能够根据生产工艺需求精准控制预热空气的温度。
三、设计标准3.1 设计压力：预热器应符合国家石油化工装置设计标准，承压部件应按照相关规范和标准设计和制造。
3.2 温度范围：预热器的设计温度范围应满足实际生产工艺中的要求，且能够在长期运行中保持稳定。
3.3 热交换面积：预热器的热交换面积应根据燃料气和空气的流量及温度要求进行合理设计，确保充分的热交换效果。
3.4 材料选择：预热器的主要承压部件和热交换元件的材料应符合相关材料标准，并在高温高压下具有良好的稳定性和耐腐蚀性能。
四、制造与检验4.1 制造工艺：预热器的制造应符合国家相关标准和规范，确保设备的质量安全。
4.2 检验标准：在预热器制造及安装过程中，应按照相关的检验标准对设备进行严格的检验和试运行，确保设备的安全可靠性。
4.3 安装调试：预热器的安装调试应由具有相关资质和经验的专业人员进行，确保设备的正常运行。
空气换热器技术协议
空气换热器技术协议甲方：石家庄钢铁有限责任公司乙方： 为确保乙方供货的技术性能、加工工艺及现场使用要求，特签定此技术协议如下：1、换热器技术要求1.1. 乙方根据甲方提供的换热器参考图和设计参数 〔附 1. 安装参考图、附2. 技术协议〕 ， 进行换热器详图设计。
然后乙方将设计的最终制造加工图纸〔包括总装图、零部件详图和 热工性能参数〕送交甲方。
经甲方技术人员审核认可后才可进行制造。
1.2. 乙方应将甲方技术人员审核认可后的制造加工图纸〔其中包括 1 套 AutoCAD 电子版 图和 3 套图纸〕送交甲方。
乙方交付给甲方的图纸如果出现图物不符的现象 〔如设备结构、 部件材质、加工精度、焊接工艺、安装尺寸、热处理工艺、压力试验等〕，造成的后果一 切由乙方承当，必要时甲方有权终止合同。
1.3. 新设计换热器的外型安装尺寸应与老换热器相同，以满足其能放入原来的烟道中。
1.4. 主要技术参数39630 Nm3/h46443 Nm3/h 860 C 〔工作条件下最低730 C ，最高950 C 〕 450 C 以下 20 °C 550 C V 350 mmH2O ♦ 允许烟气侧阻力损失 ♦ 换热面积♦ 插件形式♦ 组数及行程数目♦ 预热空气流动方式1Cr18Ni9Ti ，第二行程管路：0Cr13;第三、四行程管路：20#渗铝 热风侧第一、二行程管路插入件: 0Cr13热风侧第一、二行程上风箱和上管板： 0Cr18Ni9Ti ; 热风侧第一行程下风箱和下管板： 0Cr18Ni9Ti ;1.6 随设备附带配对法兰及密封垫。
1.7 乙方设计制造换热器时，预留热电偶安装位置。
1.8. 乙方选择的材料应最大限度的满足并保证使用条件的要求。
乙方假设须改动换热器的尺 寸、材质、性能及结构形式，必须经甲方认可后才可执行。
1.9. 甲方有权要求对换热器的生产工艺过程进行监制，乙方应提供监制条件。
1.10. 质量要求：设备制造完毕要进行打压试验，试验压力 30000Pa 半小时压力降不超过 2%为合格。
华能玉环电厂4X1000MW工程空预器技术协议
华能玉环电厂4X1000MW工程空预器技术协议空气预热器技术协议买方：华能国际电力股份有限公司卖方：哈尔滨锅炉厂有限责任公司2004年02月12日华能国际电力股份有限公司（以下简称买方）与哈尔滨锅炉厂有限责任公司（以下简称卖方）于2004年2月12日就买方托付卖方提供华能玉环电厂4×1000MW超超临界机组锅炉空气预热器设备的有关事宜进行了充分的协商，并达成如下协议。
（2004年1月10日华能玉环电厂4X1000M W工程空预器技术澄清咨询题答复为本协议组成部份，与本协议具有同等法律效力）。
1 工程概况及设计条件1.1 工程概况华能玉环电厂位于浙江省玉环县，一期工程安装2台1000MW超超临界汽轮发电机组，将于2007年和2008年分不建成投产。
规划容量为4台1000MW超超临界汽轮发电机组。
1.1.1 厂址所在地电厂地处浙江省玉环县下青塘，位于玉环县的西面，小麦屿的北侧，下青塘的北面。
三面环山，西临乐清湾。
电厂距离杭州市409公里，向北距台州市94公里，向南距温州市直线距离80公里。
厂址场地由部分滩涂和农田组成，场地标高在1.2～2.8米左右（8 5国家高程系，下同），滩涂标高为1.50米左右。
区内河网密布，地表水系发育，现以农田、鱼虾塘为主；潮间带浅滩，地势平坦，微向乐清湾倾斜，低潮时滩涂出露，高潮时被海水埋住。
海蚀地貌仅分布于厂址北部的丘陵与南部的白墩嘴等岩质海岸带，有海蚀崖、岩滩、海蚀沟等类型。
腐蚀剥蚀丘陵则分布于厂址的北、南、东三面，丘陵标高一样在50～210米，130～150米及200～230米的两级剥夷面较发育，地势坡度约20～35o，局部表层有较薄的覆盖层。
1.1.2 厂区的岩土工程条件电厂所在地的大地构造位置隶属华南褶皱系（I级）浙东南褶皱带（II级）泰顺–温州断坳区，基底为轻变质的晚古生代地层，盖层为巨厚的中生代侏罗纪火山岩，兼有新生代第四系海陆交互沉积层与残破积层，岩浆活动除火山喷发外有燕山期钾长花岗岩岩浆为主的侵入和少量酸性、中性、基性岩脉侵入，并见新生代玄武岩岩浆喷发活动和火山通道。
空气预热器方案说明
10吨蒸汽锅炉空气预热器方案（节煤率5%以上；提高锅炉岀功10%以上）一、热管式空气预热器的工作原理及优点热管式空气预热器的主要传热元件为重力式热管，重力式热管的基本结构如图1所示。
热管由管壳、外部扩展受热面、端盖等部分组成，其内部被抽成1.3×(10-1—10-4)Pa的真空后，充入了适量的工作液体。
图1 热管传热原理简图热管的传热机理是：当热流体流经热管的蒸发段时热量经由扩展受热面和管壁传递给工质，由于管内的真空度较高，工质在较低温度下开始沸腾，沸腾产生的蒸汽流向冷凝段冷凝放出热量，热量再经管壁和扩展受热面传递给冷流体，冷凝后的工质在重力的作用下流回蒸发段，如此循环不已，热量就不断的由热流体传递给了冷流体。
热管的传热机理决定着热管有以下基本特性：①极高的轴向导热性：因在热管内部主要靠工作液体的汽、液相变传热，热阻趋于零，所以热管具有很高的轴向导热能力。
与银、铜、铝等金属相比，其导热能力要高出几个数量级。
②优良的等温性：热管内腔中的工质蒸汽处于饱和状态，蒸汽在从蒸发段流向冷凝段时阻损很小，在整个热管长度上，蒸汽的压力变化不大，从而也就决定着在整个热管长度上温度变化不大，所以说热管具有优良的等温性。
由热管组成的热管式空气预热器具有以下的优点：①由热管的等温性决定着在预热器中每排热管都工作在一个较窄的温度范围内，这样就可以通过结构调整使每排热管的壁温高于露点温度，从而避免发生结露、腐蚀和堵灰的现象，从而保证了锅炉不会因为空气预热器的堵灰、引风机出力不足，影响锅炉的正常运行的情况。
而管式预热器由于烟气在管内流动时烟温逐渐降低，所以每根管子的壁温都是沿烟气的流动方向逐渐降低的，在每根管子的烟气出口部位，由于烟温和空气温度均较低，很容易发生结露、黏灰、堵灰的现象，影响引风机的抽力，从而影响锅炉的正常运行。
②一般管式空气预热器设计和烟气流速较高（11—14m/S）,且换热管用壁厚较小（约1.5mm）的焊接管，所以管子很容易磨穿，产生漏风，引起鼓、引风机的电耗增加。
脱硝空气预热器技术协议书
脱硝空气预热器技术协议书甲方：（单位名称）
乙方：（单位名称）
一、项目内容
甲方负责提供脱硝空气预热器技术相关资料和技术支持，乙方负责开展脱硝空气预热器技术研发和生产工作。
二、技术支持
甲方应向乙方提供脱硝空气预热器技术相关的专利技术、设计方案、工艺流程等资料，并提供必要的技术培训和指导。
三、合作期限
本协议自签订之日起生效，有效期为____年。
如有延长或变更，需双方协商一致，并签订书面协议。
四、保密条款
双方在合作过程中获取的商业秘密及技术资料，应当严格保密，未经对方书面许可，不得向第三方透露或使用。
五、知识产权
在合作过程中，双方应共同遵守知识产权法律法规，尊重对方的知识产权，不得侵犯对方的专利、商标、著作权等合法权益。
六、技术转让
甲方在合作过程中所提供的技术资料，仅限于乙方内部研发和生产使用，
不得转让或许可给第三方。
七、违约责任
任何一方违反本协议的约定，应当承担违约责任，并赔偿对方因此造成的
损失。
八、争议解决
本协议如发生争议，双方应通过友好协商解决；协商不成的，提交____仲裁委员会仲裁。
九、其他条款
本协议未尽事宜，双方可另行签订补充协议，补充协议与本协议具有同等
法律效力。
十、生效与终止
本协议自双方签字盖章之日起生效，至合作期限届满或提前终止时终止。
甲方（盖章）：__________ 日期：__________
乙方（盖章）：__________ 日期：__________。
600MW锅炉LAP13494883容克式空预器传热元件更换(工程)施工技术协议
*号炉空预器传热元件更换（工程）技术协议甲方：公司乙方：公司1 总则1.1 本协议适用于公司*号炉空预器传热元件更换工程的技术要求。
1.2 本协议适用中华人民共和国国家标准GB50231-2009 机械设备安装工程施工及验收通用规范。
1.3 乙方应具备机电设备安装施工资质，有600MW机组空预器现场施工业绩。
1.4 本协议所使用的标准如与乙方所执行的标准发生矛盾时，按较高标准执行。
1.5 在签订合同之后，甲方保留对本协议提出补充要求和修改的权力，乙方予以配合。
如提出修改，具体项目和条件由双方商定。
1.6 本协议经双方签字认可后作为合同附件，与合同正文具同等效力。
2 项目范围和工期2.1 设备概况锅炉型号：DG1900/25.4-Ⅱ1，空预器型号LAP13494/883容克式空气预热器，转子直径φ13494毫米，48分仓，传热元件高度自上而下分别为800、800和300毫米。
采用三分仓型式。
201*年进行改造，型号32-VI（T）-2300-QMR，传热元件整体高度2300mm，直径不变，冷端传热元件采用搪瓷元件。
201*年*号炉空预器冷端搪瓷元件出现吹损卷边，201*年中间层传热元件状况极差，腐蚀、减薄严重，出现严重堵灰板结现象。
2.2 项目内容2.2.1 空预器冷端灰斗清灰。
2.2.2 拆除密封片。
2.2.3 吊出热端、中间层、冷端传热元件。
2.2.4 检查、修补空预器隔仓板焊缝。
2.2.5 回装传热元件。
2.2.6 回装并调整三向密封片。
2.2.7 扇形板清灰并活动调整。
2.2.8 检查并调整主轴垂直度。
2.2.9 空预器本体区域消缺。
2.2.10 试运。
2.3 工程接口和分界点工程包括（但不限于）传热元件更换、清洗，密封片调整及所有因施工需要而导致的设备拆除安装，备品厂内转运、废旧物资装车厂内转运、钢架加固、吊装设备安装等工作。
空预器本体分界点：烟气侧：空预器进口烟气挡板（含挡板）至空预器烟道冷端灰斗（含灰斗）。
第二册空预器改造技术协议合同协议表格模板实用文档
第二册空预器改造技术协议合同协议表格模板实用文档合肥第二发电厂一期2X350MW燃煤机组烟气脱硝工程（A标段）主体工程部分第三册空气预热器改造技术协议书买方：合肥第二发电厂卖方：南京龙源环保日期：二零一二年十二月目录1 总则 (1)2 工程概况 (2)2.1 系统概况和相关设备 (2)2.2工程要紧原始资料 (3)2.3 原空预器要紧参数 (7)3 改造范畴及接口 (9)4 性能保证及技术要求 (14)4.1 性能指标（B-MCR工况） (14)4. 2技术参数汇总表(由卖方填写) (14)5 设计及供货范畴 (16)5.1 一样要求 (16)5.2 卖方设计范畴 (16)5.3 卖方供货范畴 (17)5.4 供货范畴清单（包括但不限于）（4台空预器总量，卖方填写） (18)5.5 随机备品备件清单（卖方填写，4台空预器所需总量，分项报价，计入总价） (18)5.6 举荐3年运行的备品备件清单（卖方填写，分项报价，不计入总价） (19)5.7 专用工具清单（卖方填写） (19)5.8 进口件清单（包括但不限于）（卖方填写） (19)6技术资料 (19)6.1总则 (19)6.2 资料提交的差不多要求 (20)7 现场服务 (21)7.1 卖方现场技术服务 (21)7.2培训 (23)8 检查、监造和初步性能验收试验 (23)8.1 概述 (23)8.2 工厂检查 (23)8.3 设备监造 (24)9 交货进度 (25)9.1总则 (25)9.2制造进度表 (25)9.3交货 (25)10 罚则 (25)10.1性能考核 (26)10.2 设备寿命保证 (26)10.3 性能试验 (26)11技术差异 (26)12 投标人需要说明的其他问题 (27)1豪顿VN®空气预热器密封技术 (27)2豪顿换热元件 (31)3豪顿干法静电喷镀搪瓷工艺 (36)4 脱硝系统对空气预热器的阻碍 (39)5针对本工程SCR 脱硝空气预热器改造方案 (40)5.1本体方案 (41)5.2对外围设备的改造要求 (42)1 总则1.1 本技术规范书适用于合肥第二发电厂一期（2×350MW亚临界机组）烟气脱硝工程空气预热器及其附属设备。
600MW锅炉LAP13494883容克式空预器传热元件更换施工技术协议
号炉空预器传热元件更换（工程）技术协议甲方：公司乙方：公司1总则1.1本协议适用于公司*号炉空预器传热元件更换工程的技术要求。
1.2本协议适用中华人民共和国国家标准GB50231-2009机械设备安装工程施工及验收通用规范。
1.3乙方应具备机电设备安装施工资质，有600MW机组空预器现场施工业绩。
1.4本协议所使用的标准如与乙方所执行的标准发生矛盾时，按较高标准执行。
1.5在签订合同之后，甲方保留对本协议提出补充要求和修改的权力，乙方予以配合。
如提出修改，具体项目和条件由双方商定。
1.6本协议经双方签字认可后作为合同附件，与合同正文具同等效力。
2项目范围和工期2.1 设备概况锅炉型号：DG1900/25.4- H 1,空预器型号LAP13494/883容克式空气预热器，转子直径$ 13494毫米，48分仓，传热元件高度自上而下分别为800、800和300毫米。
采用三分仓型式。
201*年进行改造，型号32-VI （T）-2300-QMR,传热元件整体高度2300mm直径不变，冷端传热元件采用搪瓷元件。
201*年*号炉空预器冷端搪瓷元件出现吹损卷边，201*年中间层传热元件状况极差，腐蚀、减薄严重，出现严重堵灰板结现象。
项目内容2.2空预器冷端灰斗清灰。
2.2.1拆除密封片。
2.2.22.2.3 吊出热端、中间层、冷端传热元件。
2.2.4 检查、修补空预器隔仓板焊缝。
2.2.5 回装传热元件。
回装并调整三向密封片。
2.2.62.2.7 扇形板清灰并活动调整。
检杳并调整主轴垂直度。
2.2.82.2.9 空预器本体区域消缺。
试运。
2.2.1C 12.3 工程接口和分界点工程包括（但不限于）传热元件更换、清洗，密封片调整及所有因施工需要而导致的设备拆除安装, 备品厂内转运、废旧物资装车厂内转运、钢架加固、吊装设备安装等工作。
空预器本体分界点：烟气侧：空预器进口烟气挡板（含挡板）至空预器烟道冷端灰斗（含灰斗）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
600万吨/年清洁能源综合利用项目空气预热器(共2台)技术协议买方：签字：卖方：签字：2020年 5月 5日第1页共13 页目录1. 总则2. 设计基础3．设计、制造、验收所采用的标准、规范4．技术参数5．制造技术要求6．供货范围和工作范围7．检验与验收8．质量保证及售后服务9．资料交付10．防腐、包装及运输及标志11．设备验收及储存12．其他附件：数据表1．总则XXXXX有限公司（以下简称买方）、华陆工程科技有限责任公司（以下简称设计方）、xxxxx（以下简称卖方）就XXXXXX项目E1103/E1201空气预热器的设计、制造及检验试验等方面进行充分讨论及协商，达成如下技术协议：卖方应遵守相关标准规范和相关数据表的要求，并保证其分包商也遵守上述要求，卖方对所供的设备负完全责任。
买方、设计方负责提供设备选型数据、材质及其它与设计有关的数据，并对其所提数据的准确性负责。
卖方按买方所提数据进行空气预热器设计、制造、检验及验收；买方、设计方负责对卖方所设计提供安装总图进行确认。
本技术协议作为订货合同的附件, 是该合同不可分割的一部分, 具有相同的律效力。
2.设计基础2.1 大气条件2.1.1大气温度年平均 8.3 ℃极端最高温度38.6℃极端最低温度-30℃2.1.2相对湿度平均56%2.1.3.大气压力年平均89.69 KPa2.1.4海拔高度:1146 m2.2公用工程条件2.2.1 电源高压电 10000V三相50Hz低压电 380V 三相50Hz低压电 220V 单相50Hz2.2.2.冷却水(1)循环水供水压力0.45MPa; 供水温度32℃回水压力0.25MPa; 回水温度42℃(2) 新鲜水供水压力0.4MPa(3)除盐水供水压力0.4MPa2.2.3.蒸汽低压蒸汽供汽压力1.0MPa;供汽温度250℃2.2.4.气体(1)净化风压力0.6MPa; 温度:常温(2)氮气压力0.2MPa; 温度:常温2.2.5仪表信号气信号:0.02～0.1 MPa电信号:4～20 mA2.2.6 防爆、防护要求：dIICT4、IP653．设计、制造、验收所采用的标准、规范SH/T3420 《石油化工管式炉用空气预热器通用技术条件规定》GB50009-2012 《建筑结构荷载规范》GB50017-2014 《钢结构设计规范》GB50205-2001 《钢结构工程施工质量验收规范》GB/T985-2008 《手工焊焊接接头的基本型式与尺寸技术条件规定》HG /T20541 《优学工业炉结构设计规定》HG /T20683 《优学工业炉耐火、隔热材料设计选用规定》HG /T20684 《化学工业炉金属材科设计选用规定》SH/T3146 《石油化工噪声控制设计规范》HG/T20541 《化学工业炉结构设计规定》GB/T3274 《碳素结构钢和低合金结构钢热轧厚钢板和钢带》JB/T4711 《压力容器涂敷与运输包装》卖方应完全满足上述标准规范和本技术规格书中有关空气预热器设计、材料、制造、检验和试验、包装和运输的相关要求，并对此负有全部责任。
所有标准按最新版本执行，技术协议、标准、数据表有冲突时，按有利于买方的最严条款执行。
4．技术参数4.1、干燥热风炉空气预热器（E1103）技术参数注：①高温烟气组分（mol%）:O2 3.04%;N2 67.57%;CO2 9.96%;H2O 18.65%;AR 0.77%;SO2 ~1ppm。
②热负荷调节范围为正常负荷的50%~120%。
卖方提供的换热面积应为板片成形前面积。
性能保证：卖方对空气预热器的设计、制造和检验、试验等负全部责任，保证空气预热器在设计使用期内的机械性能要求：设计寿命≥20年，设计连续操作时间≥5年。
空气侧出口温度≥400℃。
烟气侧出口温度500℃±5℃。
最大允许压力降：烟气侧≦0.5KPa空气侧≦0.8KPa泄漏率＜0.05%V（在设计的流量及设计压差条件下）4.2、热解热风炉空气预热器（E1201）技术参数注：①高温烟气组分（mol%）:O2 5.0%;N2 70.1%;CO2 9.2%;H2O 14.9%;AR 0.8%;SO2 ~1ppm。
②热负荷调节范围为正常负荷的50%~120%。
卖方提供的换热面积应为板片成形前面积。
性能保证：卖方对空气预热器的设计、制造和检验、试验等负全部责任，保证空气预热器在设计使用期内的机械性能要求设计寿命≥20年，设计连续操作时间≥5年空气侧出口温度≥400℃。
烟气侧出口温度180℃±5℃。
最大允许压力降：烟气侧≦0.5KPa空气侧≦0.8KPa泄漏率＜0.05%V （在设计的流量及设计压差条件下）4.3、其它4.1、4.2内容与设计方的干燥热风炉空气预热器技术规格书、热解热风炉空气预热器技术规格书有冲突时，以设计方技术规格书为准。
5.制造技术要求5.1.1空气预热器的设计、材料、制造、检验和试验等应符合本技术规格书和相关标准和规范的要求。
5.1.2空气预热器开始制造之前卖方应将所有设计文件提交买方审核，买方对卖方设计文件进行审核不能减轻卖方应承担的全部责任。
5.2机械条件5.2.1卖方应依据设备数据表、相关标准和规范和成熟经验来定义和确定空气预热器的进出口法兰尺寸、管法兰尺寸和压力等级。
5.2.2 与空气预热器连接的法兰规格由卖方定义和确认，并将法兰图纸提交给买方。
5.2.3为保证空气预热器的稳定连续运行，卖方应考虑设备处于安装、操作和试验等不同条件下，设备本体和所有附件等各种载荷的联合作用，按照最苛刻的条件进行设计。
5.2.4卖方应对空气预热器的机械强度进行详细地计算，并在设备制造开始前将所有计算书提交给买方和设计方进行审核。
5.2.5空气预热器在各种工况下烟气侧换热的最低金属计算壁温不应该低于103℃。
5.2.6空气预热器的结构制造应考虑热膨胀。
5.2.7烟气和空气通道应避免死区、滞留区及低速区。
5.2.8空气预热器的密封应防止空气与烟气的混合。
5.3衬里要求5.3.1卖方应按照相关标准规定对空气预热器壳体金属温度进行核算，计算条件如下：5.3.2当环境无风，最高环境温度为25℃，设备壳体金属温度应不高于80℃，计算结果应返给买方和设计方。
5.4特殊要求所有连接垫片不得采用石棉。
5.5材料要求（金属材料）5.5.1钢结构的材料应符合 GB/T 3274，金属材料的选择应该考虑烟气的露点腐蚀；5.5.2空气预热器采用焊接板式空气预热器，考虑露点对换热元件的腐蚀，换热板材质为304，在成型后最小厚度不低于1mm。
5.6 空气预热器耐火材料5.6.1隔热、耐火材料的选择应符合相关标准的规定,且满足使用条件和设计规范;5.6.2提供耐火材料化学成分和理化性能指标,并在施工前复验;5.7制造空气预热器的制造单位必须具有制造空气预热器所需的装备能力和资质,具备衬里的施工资质和施工经验。
空气预热器的制造、衬里的施工必须严格按买方要求的标准规范执行。
6．供货范围和工作范围6.1供货范围6.1.1卖方关于空气预热器的供货范围包括以下设备和材料等内容但不限于此：6.2分包商卖方的分包商应得到的买方审查确认。
未经买方确认不得进行材料的采购和设备制造。
供应商名单（卖方填写，买方确认）6.3工作范围卖方关于空气预热器的工作范围包括但不限于以下内容：技术偏差澄清通过换热计算，完善数据表设备数据表工程图设计设备总图设备制造图强度计算耐火衬里传热计算空气预热器衬里结构和尺寸定义空气预热器的砌筑、烘炉梯子和平台设计/计算材料采购、检验设备制造、热处理和预组装检验和试验（外观检查、无损检测、压力试验等）设备表面处理和涂漆防烫和保温性能试验包装和运输质量管理和质量控制提交月进度报告参加技术会议现场技术服务和培训技术文件准备7．检验与验收空气预热器的检验和试验计划由卖方根据买方规定的最低检验和试验要求提出，并由买方和设计方进行审核和确认。
检验和试验计划中应包含空气预热器制造过程中必要的检查控制点，特别是需买方代表到场的关键检查控制点，由买方和卖方协商确定。
买方或买方的授权代表有权根据适用的规范要求，进入工厂对空气预热器的检验和试验过程进行检查和见证，但这不能解除卖方应承担的全部责任。
空气预热器制造过程中，卖方应按照检验和试验计划、相关标准和规范的要求，对设备进行检验及试验，保证材料和制造质量符合要求，并做好检验和试验记录。
空气预热器出厂前，卖方应至少提前7天通知买方到工厂参加设备最终检验和气密性试验，所有检验记录和试验报告应提交给卖方进行审核。
空气预热器出厂前最终检验时，买方有权利要求验证设备的所有检验和试验记录卖方应提供耐火材料的第三方检验报告，否则耐火材料应送权威机构进行复验。
卖方应在空气预热器耐火材料烘炉前和烘炉后，分别对耐火材料进行检验和试验。
8．质量保证及售后服务8.1质量保证严格按照GB/T19001-IS09001质量体系程序文件、作业文件要求对本板式空气预热器及相关附件材料采购、制造、检验和试验、交付和服务的全过程进行严格管理和控制。
卖方负责指导安装、调试并将对买方操作人员进行现场培训。
合同签订后，卖方将初步的检验计划表提交给买方确认。
买方可以在卖方制造期间的任何时候对卖方的设计、制造进行随机抽检。
订单生效后半个月内。
卖方应向买方提供一份生产进度表，进度表中包括检验范围及检验控制点。
对于现场见证点，卖方提前10天通知买方，以便买方决定是否派代表出席见证过程。
当买方和设计方要求现场见证时，卖方应提供见证所需的设备、设施和仪器和执行见证检验的合格人选。
无论买方是否现场见证，卖方均应进行标准、规范和合同中规定的检验、实验记录和认证。
供买方确认。
买方保留认为必要时见证和检查卖方质量控制过程的权利，买方和设计方的见证、检验和文件确认不免除卖方的责任和义务。
卖方在实验、检验前10天通知买方，买方在规定时间内没有达到卖方工厂视为放弃见证权利。
产品机械保证期为设备开车投用后12个月或设备交货后18个月。
以先到为准，产品因制造质量不良而发生损坏和不能正常工作时，卖方免费为买方更换或修理产品或零部件，更换后的零件的机械保证期自更换之日起一年内有效，质保期外卖方免费给予技术支持，如备件损坏给予优惠价格供货，设备检修周期为5年，设备使用寿命不低于20年。
8.2售后服务卖方保证所提供的产品机械性能符合图纸、标准和规范的要求。
卖方承诺：卖方将对板式空气预热器系统及配套产品提供终身服务，在接到传真或电话后，对用户提出的问题及时迅速给予答复，48小时内工程技术人员到达现场。
9.资料交付9.1制造进度、交货期及交货地点9.1.1制造进度、交货期按合同要求执行。
9.1.2交货点按买方要求。
