实验二利用MapGis进行屏幕跟踪矢量化
MAPGIS实验操作文档 (2)
实验一用MAPGIS 对扫描图进行屏幕跟踪矢量化1. 目的：掌握地图扫描矢量化的基本原理、方法和步骤，熟悉MAPGIS 主要绘图和编辑工具的使用。
2. 功能：扫描矢量化子系统，通过扫描仪输入扫描图象，然后通过矢量追踪，确定实体的空间位置。
对于高质量的原资料，扫描是一种省时、高效的数据输入方式。
3. 内容：用矢量方法对G0或G1或G2或G3或G4图进行屏幕跟踪矢量化。
4. 步骤：（1） MAPGIS 系统设置（参看屏幕录制1）安装目录下的SAMPLE ，CLIB ，SLIB 。
TEMP 文件。
（2） 新建工程（参看屏幕录制2）（3） 新建工程图例（参看屏幕录制3）它将图形中的文字、图形符号、注记、填充花纹及各种线型等抽取出来，单独处理；经过编辑、修改；生成子图库、线型库、填充图案库和矢量字库，自动存放到系统数据库中，供用户编辑图形时使用。
（4） 矢量化参数配置（参看屏幕录制4）（5） 屏幕跟踪矢量化（参看屏幕录制5）（6） 图形编辑该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。
图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。
5. 文件类型参考TIF ：扫描光栅文件WT ：点文件WL ：线文件WP ：区文件MPJ ：工程文件CLN: 工程图例文件6. 矢量化流程图 可用二值扫描、灰度扫描或彩色扫描一般情况下，先使量化后对矢量图形数据进行校 正，但有时需要与已有的图型套何时，即需要先将扫描的图像与已有的图像配准，后进行矢量化用扫描仪将图纸扫描存于TIFF文件 有必要时进行图像校正，为 了显示速度可存RBM 格式 (图象镶嵌模块) 读图、分层编辑层名字点抽稀因子就是控制线在抽稀后与 原光栅中心线之间的最大偏差值， 实际上就是控制数据精度要求图1 矢量化流程图具体的实验有如下几个； 实验二用MAPGIS 造区实验三图形裁剪实验四 误差校正实验五 投影转换、数据输出实验六 标准图框-投影变换实验七 绘制等值线实验八 缓冲区分析、DTM实验九 网络分析对MAPGIS 感兴趣的可以联系我277876438希望对热爱学习的有帮助设置矢量化范围 装入光栅文件设置当前层设置缺省参数 设置矢量化参数 交互矢量化 保存文件。
矢量化实习报告
矢量化实习报告地形图矢量化前言一：实习时间2021年7月二：实训地点杨凌职业技术学院实验楼二楼机房三：指导老师唐桂彬老师四：实训目的：1、掌握MAPGIS系统设置。
2、掌握输入编辑系统的各窗口操作。
3、了解输入编辑系统的菜单项和工具栏。
4、矢量化基本过程、方法，熟练使用矢量化工具。
5、熟练运用mapgis软件扫描矢量化地形图，掌握扫描矢量化的基本原理、方法和步骤。
6、认识到自己mapgis知识和技能的不足之处，进一步学习mapgis相关知识和培养自己的专业技能，以便适应未来mapgis发展的需要。
7、掌握造区、及图形输出的方法、操作。
五：实训内容实训要求：1、比较系统地理解MapGis的功能，掌握其使用的基本命令、基本方法。
2、能按要求完成地图数据的生产。
3、能够完成工程的输出打印项目一：非标准地形图矢量化实训步骤：1、矢量化前期准备工作启动MapGis软件进行工作存放目录的设置；设置完成后单击“确定”。
打开MAPGIS软件图形处理部分下属的输入编辑菜单项，进入了MAPGIS编辑子系统，并且会弹出一个窗口，如下图所示：直接按默认显示点击“确定”打开MAPGIS编辑子系统，在MAPGIS编辑子系统左方空白处单击鼠标右键，弹出窗口，如下图所示，选择所要新建的文件类型并修改名称。
依次新建图框点、线文件；并选择图廓线文件为当前可编辑状态，在编辑区（右侧）右键更新、复位窗口；单击线编辑，在弹出的快捷菜单中选择输入线→键盘输入线，在弹出的线位置编辑框中，根据图框尺寸400×600公里，输入第一点坐标0,0；点击下一点为0,400；点击下一点、完成。
再次选择键盘输入线，输入第一点0,0；下一点坐标为600,0；单击下一点、完成。
更新、复位窗口，选择线编辑→阵列复制，选择一条刚生成的横向内图框线，在弹出的快捷菜单中按图框尺寸填写阵列复制参数，并确定。
同理采用阵列复制生成纵向内图廓线。
在此选择线编辑→输入线→造平行线，依次拾取生成的外侧图廓线，在弹出的菜单中，输入如图所示参数，待生成后，在图廓的四个角点外侧做辅助线，并用线编辑中的延长缩短线→靠近线，对生成的外图廓线进行延长修饰，然后应用剪短母线修剪多余的线，最后用联接线功能连接外图廓线，并修改外图廓参数、内图廓参数。
在mapgis软件中的矢量化操作步骤
在mapgis软件中的矢量化操作步骤在mapgis软件中的矢量化操作步骤1 装好软件后，进行系统设置，工作目录可以自己指定；矢量字库目录利用系统默认的；系统库目录要利用我考给你们的1万地形系统库就可以了。
2 打开相应的工程文件，添加后缀为TER.wl格式的文件，保存工程，编辑TER.wl文件。
3 关联图例文件，选用首曲线编辑线段，编辑线段要用折线画，一定要切记，连线的时候碰到等高线以外的杂线直接画过去，保持等高线的连续性，连线的时候碰到断开的地方直接画过去就可以了，以便后面附高程。
4 利用F12捕捉线头线尾，勾去下次不显示此对话框，这样的话可以省去每次捕捉弹出对话框的时间。
在画线的时候碰到拐角要多加几个点，保持线条的圆滑.5 在捕捉范围线的时候，直接画出范围线一点点，等整个线连完以后，利用菜单中的其它——工程裁剪一下就可以了。
6 所有线连完以后，利用其它菜单中的子菜单的自动连接线命令进行连接，可以使用默认值。
7 连完以后，利用线编辑中的编辑指定线命令条件选择，长度>=500,修改一下参数，再手工修改一下长度比较短的线条（目的是把等高线与其它杂线分开），刷好以后，在图层菜单中的改层开关里选用改线层，关34层，然后统删其它杂线。
8 利用自动附高程值的功能附高程。
附高程的时候一定要注意，不清楚的可以先咨询一下，以免附错。
附完高程以后利用检查功能检查等高线的ELEV属性，看是否有0值，对其进行修改。
9 利用mapgis6.7主菜单中的空间分析中的DTM分析检查高程值是否有误；文件——打开数据文件——线数据文件——处理点线——然后修改有误的高程值，修改的时候到mapgis编辑子系统中进行修改。
全部修改以后再到DTM分析中检查高程值，直至没有错误。
10整个过程完成就可以进行下一幅的工作的了。

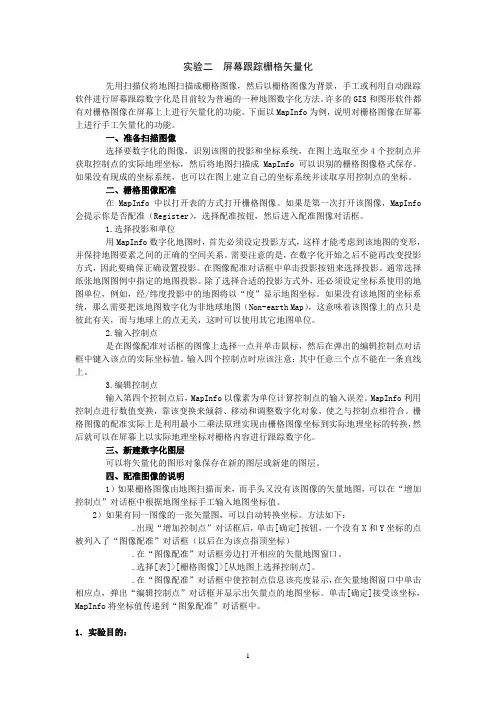

实验2 屏幕跟踪栅格矢量化
实验二屏幕跟踪栅格矢量化先用扫描仪将地图扫描成栅格图像，然后以栅格图像为背景，手工或利用自动跟踪软件进行屏幕跟踪数字化是目前较为普遍的一种地图数字化方法。
许多的GIS和图形软件都有对栅格图像在屏幕上上进行矢量化的功能。
下面以MapInfo为例，说明对栅格图像在屏幕上进行手工矢量化的功能。
一、准备扫描图像选择要数字化的图像，识别该图的投影和坐标系统，在图上选取至少4个控制点并获取控制点的实际地理坐标，然后将地图扫描成MapInfo 可以识别的栅格图像格式保存。
如果没有现成的坐标系统，也可以在图上建立自己的坐标系统并读取享用控制点的坐标。
二、栅格图像配准在MapInfo中以打开表的方式打开栅格图像。
如果是第一次打开该图像，MapInfo会提示你是否配准（Register），选择配准按钮，然后进入配准图像对话框。
1.选择投影和单位用MapInfo数字化地图时，首先必须设定投影方式，这样才能考虑到该地图的变形，并保持地图要素之间的正确的空间关系。
需要注意的是，在数字化开始之后不能再改变投影方式，因此要确保正确设置投影。
在图像配准对话框中单击投影按钮来选择投影。
通常选择纸张地图图例中指定的地图投影。
除了选择合适的投影方式外，还必须设定坐标系使用的地图单位，例如，经/纬度投影中的地图将以“度”显示地图坐标。
如果没有该地图的坐标系统，那么需要把该地图数字化为非地球地图（Non-earth Map），这意味着该图像上的点只是彼此有关，而与地球上的点无关，这时可以使用其它地图单位。
2.输入控制点是在图像配准对话框的图像上选择一点并单击鼠标，然后在弹出的编辑控制点对话框中键入该点的实际坐标值。
输入四个控制点时应该注意：其中任意三个点不能在一条直线上。
3.编辑控制点输入第四个控制点后，MapInfo以像素为单位计算控制点的输入误差。
MapInfo利用控制点进行数值变换，靠该变换来倾斜、移动和调整数字化对象，使之与控制点相符合。
MapGIS实验报告
MapGIS实验报告Mapgis 实践报告MapGIS实验⼀：地图编辑、⽮量化、拓扑编辑、属性管理⼀、⽬的要求掌握运⽤MapGIS进⾏地图扫描⽮量化的基本原理、⽅法和步骤，熟悉MapGIS 地图编辑模块、⽮量化模块、拓扑编辑模块、属性管理模块的使⽤。
⼆、操作内容参考实验指导书介绍的⽅法，利⽤提供的扫描地图进⾏屏幕跟踪⽮量化，并建⽴拓扑数据结构。
修改属性结构表，并挂接属性数据。
三、操作步骤1、启动MapGIS6.5并进⼊图形处理→输⼊编辑⼦系统。
2、新建⽂件→装⼊光栅⽂件（选择“⼭东地市⾏政区划图”）→⼯作区→存⽂件→存线⽂件（将⽂件保存在E:\workspace下），如下图：3、线编辑→参数编辑→修改缺省线参数（⼀般选折线，定义线型、辅助线型，宽度，X、Y 值，图层等）。
4、⽮量化→交互式⽮量化（对图像中的每个线条进⾏⽮量化）。
提⽰：编辑过程中按F5键放⼤窗⼝，F7键缩⼩窗⼝，F6键移动窗⼝，F8键在当前线上增加⼀个点，F9键取消当前线上最后⼀个点。
在⾃动跟踪过程中，如果出现错误，则可以按F9键不断退回。
注意：编辑过程中应当经常存盘；每条线跟踪⼀次。
如下图：5、编辑完成后，进⾏多边形拓扑关系错误检查过程。
具体操作包括：其它→⾃动剪断线→清除微短线→清除线重叠坐标及⾃相交→清除微短线→⾃动线结点平差→线拓扑错误检查。
提⽰：如果其中的任何⼀步提⽰有错误，则按照步骤6中的⽅法对每⼀个错误分别进⾏修正。
6、如果拓扑错误检查有错误，则利⽤线编辑⼯具对错误进⾏修正，直⾄在进⾏“线拓扑错误检查”时没有错误为⽌。
提⽰：线编辑⼯具都在“线编辑”菜单中，最常使⽤的⼯具包括：剪断线→有剪断点；线上加点；线上删点；线上移点；线结点平差→区圆⼼值；删除线；联接线。
如下图：7、当没有拓扑错误时，进⾏多边形拓扑关系建⽴。
具体操作包括：其它→线转弧段（存区⽂件，输⼊新⽂件名，将⽂件保存在你熟悉的路径下，如D：\）。
8、⼯作区→装⼊⽂件→装⼊区⽂件(新存的⽂件)→其它→拓扑重建。
mapgis地图矢量化实验报告心得体会
mapgis地图矢量化实验报告心得体会篇一：MAPGIS综合实验报告MAPGIS综合报告目录一、实验目的 (02)二、实验过程栅格图像配准 (03)2.图像二值化 (05)矢量化 (06)4.图形编辑 (11)5.属性编辑 (19)6.图文互查 (21)7.对说获得的数据进行利用和分析 (24)8.自定义制图符号 (31)9.输出不同比例尺地图 (35)三、实验总结 (41)MAPGIS实验综合报告一、实验目的。
MAPGIS是通用的工具型地理信息系统软件，具有强大的空间数据的图形显示、各类地图制图的制作功能，作为个来数学信息的可视化转换工具，可以讲数字形式的地理信息以直观的图形形式在屏幕上显示，能自动进行线段跟踪、结点平差、线段接点裁剪与延伸，多边形拓扑结构的自动生成，还可以消除图幅之间元的街边误差，为地学信息的综合分析提供了一个理想的桌面式地理信息系统。
所以，在将图矢量化时应用MAPGIS软件是十分便捷的，同时综合了此软件的基础操作和方法，能培养我们的自出探究能力和中和分析能力。
对于我们来说这是我们以后能熟练运用MAPGIS的开始，路还很长，我们需要不断的摸索、不断的钻研才能完全掌握它。
下面针对这一次的实验成果中来谈一谈如何运用MAPGIS。
二、实验过程。
栅格图像配准装载图像准备工作使用纸质地图，在扫描仪中扫描为图像打开MAPGIS“图像处理”——“图像分析”如图所示如图在点击图像分析模块的菜单“文件” -> “数据输入”，将其他栅格图像（mpg，jpg ，tif 等）转换为MapGIS 的栅格图像格式（ .msi ），选转换数据类型，点击“添加文件”，添加要转换的文件到转换文件表中，然后点击“转换即可。
图像校正在“图像分析”菜单中，打开已经转换好的文件，进行文件的校正如图。
如图打开菜单【镶嵌融合】下的“编辑模式 1 ”，“校正预览”和“控制点息”。
会发现原MapGIS 文件中自动存在了改幅图像的四个拐角端点的配准，我们可以删除这些控制点，添加自己的控制点。
MapGIS矢量化基本流程
一、由TIF图片文件转换到MSI文件格式（1）打开MAPGIS主菜单，单击图像处理中的图像分析，在打开文件菜单中的数据输入（2）选择转换数据类型中文件格式为TIF文件格式，再选择添加文件，把要转换的图添加到其中，最后选择目标文件目录，保存转换后的MSI文件。
最后点击转换TIF文件成功转换为MSI文件，转换完毕。
二、矫正生成的MSI文件，并且生成质量评估文件。
（1）同样打开MAPGIS主菜单，单击图像处理中的图像分析，选择文件菜单中的打开影像，添加转换后的MSI文件，选择打开。
（2）选择镶嵌融合中的DRG生产，再选择图幅生成控制点，选择图幅生成控制点对话框中的输入图幅信息，在图幅信息对话框中输入图幅号，即当前的图幅名称。
最后点击确定。
（3）在图幅生成控制点对话框中，按左上角、右下角、左下角、右上角顺序对图幅中的四个十字交点中心单击，如下图所示。
在此过程中可运用放大、缩小、复位、指针等工具选项，四个控制点生成后，选择生成GCP。
删除原有控制点。
生成四个控制点，注意精度。
生成GCP后，可选择镶嵌融合中的控制点浏览，可看到如下图所示的控制点。
（4）选择镶嵌融合中的DRG生产，再选择生成质量评估文件，同样在弹出的对话框中选择输入图幅信息，输入当前图幅号，点击确定。
如下图示：（5）按上面方法对四个角点进行矫正，注意顺序。
（一定要精确）（6）四个角点矫正完后，单击生成质量报告，质量报告用记事本可直接打开，选择打开，可看到下图所示：注意：只保存质量评估文件，输出TIF不用保存，点击取消。
质量评估文件关系到MSI的精度，它的取值有一个范围，若超出范围，则要进行重新矫正。
图象纠正后：中误差：<2图廓边长及对角线尺寸检查(单位：米)：上边Δa:<2下边Δb:<2左边Δc:<2右边Δd:<2对角Δe:<3对角Δf:<3（7）保存矫正后的MSI文件。
注意：此MSI文件与矫正前的MSI文件不能混淆，可以对它进行其他的命名，矢量化的MSI文件用的是矫正后的。
Mapgis矢量化流程
Mapgis矢量化流程1、将图象转换成msi格式（1）打开Mapgis，选择图象处理—图象分析，然后选择文件—数据输入，出现数据转换对话框（2）可转换数据类型为JPEG，TIF，RBM，GRD，DOM，BMP文件，要提前将图件转换成以上格式（3）选择转换数据类型—添加文件—选择目标文件目录—点击转换，待显示“操作成功完成”后，关闭2、校正图象（1）图象处理—图象分析—文件—打开影像，打开之前生成的msi文件（2）镶嵌融合—控制点浏览，镶嵌融合—删除所有控制点，将无用控制点删除，镶嵌融合—添加控制点，在图像上选择控制点位置，位置越准确越好（F5放大，F6缩小），确定好控制点位置后，敲空格，输入坐标，点确定，控制点至少要4个才能较准确的控制整个坐标。
（3）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件如果图幅有固定图幅号可以自动生成图框进行校准，如下：（1）实用服务—投影变换—系列标准图框—根据图幅号生成图框，然后根据需要进行设置，确定后自动生成图框，文件—另存为，存在自己方便的地方（2）镶嵌融合—打开参照文件，分别打开图框的点文件、线文件、区文件，镶嵌融合—控制点浏览，可以看到图像上的控制点，镶嵌融合—删除所有控制点，将无用控制点删除（3）对比校正，镶嵌融合—添加控制点，选择图象上某一位置（F5放大，F6缩小），敲空格确定，再点击图框上同一位置，敲空格，点击确定，查看残差，残差越小越好（4）镶嵌融合—校正浏览，查看校正情况，校正没有问题之后，镶嵌融合—影像校正，保存校正好的msi文件3、矢量化（1）图形处理—输入编辑，一直点确定，出现工作区之后，在左侧区域右击，选添加项目，将校正好的msi文件添加到工作区，点击“1:1”图象会在右侧区域显示（如果选择了自动生成图框，也要把图框的点文件、线文件、区文件添加进去）（2）线文件，在左侧区域右击，选择新建线，修改文件名和存储路径，在线编辑中选择“输入线”（或使用线编辑工具条），进行线矢量化，删除、更改等操作都在线编辑中快捷键：F5放大、F6移动、F7缩小、F9撤销前段线、F11换另一边线头、F12捕捉线头线尾（3）点文件，在左侧区域右击，选择新建点，修改文件名和存储路径，在点编辑中选择“输入点图元”（或使用点编辑工具条），选择输入类型（注释、子图、圆、弧等），修改合适的注释高度、宽度、间隔、角度、颜色等，点击确定，输入点图元，删除、更改等操作都在点编辑中（4）区文件，在左侧区域右击，选择新建区，修改文件名和存储路径，区编辑之前需要用线将要编辑的区域围起来，注意一定要是闭合的曲线（Ctrl+右键自动闭合），之后选择区编辑中的“线工作区提取弧”，刚才画出来的闭合曲线会变颜色，然后区编辑—输入区，在闭合区域单击，选择填充颜色、填充图案，然后点击确定，其余各项操作均在区编辑中（5）矢量化完毕后，保存工程和项目。
利用MAPGIS矢量化实验讲稿
实验二利用MAPGIS矢量化相关知识简介矢量化是把读入的栅格数据通过矢量跟踪，转换成矢量数据。
栅格数据可通过扫描仪扫描原图取得，并以图像文件形式存储。
本系统能够直接处置TIFF格式的图像文件，也可同意通过MAPGIS图象处置系统处置取得的内部格式文件。
在矢量化时，具有退点、加点、改向、抓线头、选择等功能，可有效地选取所需图形信息。
矢量化系统经常使用功能键包括：F5键(放大屏幕)：以当前光标为中心放大屏幕内容。
F6键(移动屏幕)：以当前光标为中心移动屏幕。
F7键(缩小屏幕)：以当前光标为中心缩小屏幕内容。
F8键(加点)：用来操纵在矢量跟踪进程中需要加点的操作。
按一次F8键，就在当前光标处加一点。
F9键（退点）：用来操纵在矢量跟踪进程中需要退点的操作，每按一次F9键，就退一点。
有时在手动跟踪进程中，由于注释等的阻碍，使跟踪发生错误，这时通过按F9键，进行退点操作，消去跟踪错误的点，再通过手动加点跟踪，即可解决。
F11键（改向）：用来操纵在矢量跟踪进程中改变跟踪方向的操作。
按一次F11键，就转到矢量线的另一端进行跟踪。
F12键（抓线头）：可用F12功能键来捕捉需相连接的线头。
(一) 矢量化流程矢量化流程如图1所示。
(二) 矢量化系统的文件操作1. 装入光栅：栅格数据可通过扫描仪扫描原图取得，并以图像文件形式存储。
本系统能够直接处置TIFF(非紧缩)格式的图象文件，也可同意通过MAPGIS图象处置系统处置取得的内部格式(rbm)文件。
该功能确实是将扫描原图的光栅文件或将前次搜集并保留的光栅数据文件装入工作区，以便接着矢量化，现在将清除工作区中原有光栅数据。
2. 保留光栅：将工作区中的光栅数据存成MAPGIS系统的内部格式（RBM）文件。
在矢量化的进程中，假设设置“自动清除处置过光栅”选项，那么工作区中的光栅图象会发生转变；另外，当进行“光栅求反”操作后，工作区中的光栅图象也会发生转变。
为了保留修改后的图象，就得选择该功能来保留光栅图象文件。
mapgis矢量化地形图步骤
步骤六：装入光栅文件
主菜单>输入编辑>矢量 化－装入光栅文件
为了提高图像显示和刷 新的速度，在装入图像 之前可以在主界面>镶嵌 配准>文件>数据输入对 话框中将tif文件转换为 msi文件。
(4)其他数据源输入 可接收低版本数据，还可以接收AUTOCAD、ARC/INFO、
MAPINFO等软件的公开格式文件。同时提供了外业测量数据直 接成图功能，从而实现了数据采集、录入、成图一体化，大大 提高了数据精度和作业流程。
扫描输入
扫描输入是通过扫描仪直接输图，并以栅格形式存储于图形或 图像文件中，然后经过矢量化转换成矢量数据，存入点、线文 件中，再进行编辑。扫描输入法是目前地图输入的一种较有效 的输入法
步骤三：将系统库（相当于\mapgis65\slib文件夹） 拷到工作文件夹中。
步骤四：进行系统设置
单击主 菜单右 侧“系 统设置” 按钮进 入
mapgis
环境设 置对话
框
单击
,将新建的工作文件夹设为工
作目录。
单击
,将步骤三拷入新建的工作文
件夹中的slib目录设为系统库目录。
若制作数据的甲方额外提供系统库目录，则需要在系统设 置中将系统库目录改为指定的系统库目录，如果没有提供， 则采用系统默认的系统库目录）
矢量化方式包括： 非细化无条件全自动矢量化和交互式矢量化两种方式
非细化无条件全自动矢量化： 该矢量化无需人工干预，系统自动进行矢量追踪。全自动矢 量化对于那些图面比较清洁，线条比较分明，干扰因素比较 少的图，跟踪出来的效果比较好，但是对于那些干扰因素比 较大的图（注释、标记特别多的图），就需要人工干预，才 能追踪出比较理想的图。 自动矢量化除了可进行整幅图的矢量化外，还可对图上的一 部分进行自动矢量化。具体使用时，先用[设置矢量化范围]设 置要处理的区域，再使用全自动矢量化就只对所设置的范围 内的图形进行矢量化。
mapgis 矢量化报告
1 实验目的1.1常用数字化软件Mapgis的认识和使用；1.2理解地图数字化的原理和方法;1.3使用数字化软件Mapgis对栅格地形图进行屏幕跟踪数字化的操作，包括等高线、水系、道路、陡崖陡坎、居民地注记、高程点等的矢量化。
2实验准备计算机一台并安装有数字化软件MapGis，并对MapGis环境进行设置，上机实验的图形参数表。
3 实验方法（步骤）3.1加载底图点击打开工作文件按钮，在文件类型下拉菜单中选择MAPGIS 图形文件，找到以我的名字命名的的文件并加载。
选择工具栏中的Ｖ矢量化下拉菜单中的光栅文件求返，并点击确定。
3.２绘制计曲线按照要求设置线参数，并运用交互式矢量化描绘计曲线３.３绘制河流，道路，悬崖以同样的方法设置线参数，选择适当的线型及图层等参数，运用交互式矢量化描绘３.4点的注记描绘高程点首先在点编辑下拉菜单中选择编辑点属性结构，在弹出的对话框中在字段名称、类型、长度、小数位数中依次填入ｅｌｅｖ、浮点型、６、２。
点击输入点元素，选择子图，其他参数按上机实验的参数表设置，并把即使属性输入打钩，点击高程点，并输入高程点的高程值。
高程点注记，居民区注记点击输入点元素，选择注释，其他参数按上机实验的参数表设置，并把即使属性输入打钩，注记高程点和居民区３.5高程值赋值３.６重叠点、微短线、弧的处理1.清除微短弧线2.清重坐标与自相交3.检查重叠弧线4.拓扑错误检查４实验心得经过这次实验，我理解了地图数字化的原理和方法，比该学会了使用数字化软件Mapgis对栅格地形图进行屏幕跟踪数字化的操作，包括等高线、水系、道路、陡崖陡坎、居民地注记、高程点的矢量化。
运用数字化软件Mapgis生成了工程文件。
MAPGIS地图矢量化
MAPGIS地图矢量化一基本步骤1. 打开工作界面：开始→程序→MAPGIS土地利用数据库管理系统→MAPGIS图形编辑2. 新建工程:确定。
在“设置工程的地图参数”弹出界面点击“从文件导入…”，（江西安远县-安远县原始影图-G50G0*）在打开对话框中选中*TS.WL文件打开，确定，在弹出的“定制新建项目内容”对话框中点“确定”。
3. 添加项目：在左侧工作台区域点右键，选择“添加项目”，添加*TS.WL、*TS.WT两个文件；再次选择“添加项目”，添加*j、*DOM 两个图像文件（文件类型选择“*.smi;*.smd）；如果该幅图处于边界位置，还需添加民政界限：“添加项目”，找“安远县民政行政界限”文件夹，将相应图幅中的两个*TS.WL、*TS.WT文件添加进来。
4. 设置系统参数及目录环境：菜单“设置” →“置系统参数” →结点/裁剪搜索半径为0.0001。
“设置” →“修改目录环境” →将“工作目录”设为图幅所在的文件夹。
5. 打开图例板：在左侧工作平台区点右键→打开图例板→修改图例文件→大标准图例.CLN→打开。
在左侧工作平台区点右键→打开图例板，即弹出图例板。
6. 新建点与线：在左侧工作平台区点右键→新建点（线）分别建立点图层与线图层，名字为“图幅号+矢”。
7. 左键点击右侧绘图区，再点击“刷新”或“1：1”按钮即可显示各图层，显示顺序为：工作平台区在下面的图层显示在上面。
8. 保存工程：单击右键→“保存工程”，将工程保存到图幅所在的文件夹内，名字为图幅编号。
9. 即可开始数字化工作。
数字化过程中需注意经常保存，防止意外造成数据丢失。
二注意事项1. 图中界限分为三大类：（1）行政和权属界，其中乡界（红色）——‥——‥跳绘乡界（红色）——··——··村界（红色）———·———·（2）线状地物县级道路（黑色）________________农村道路（黑色）————单线河（蓝色）_______________（3）地类界地类界（红色）2. 三大类界限的级别按（1）、（2）、（3）由高级到低级，数字化时，先数字化级别较高的界限。
MAPGIS操作-矢量化
图像校正法二（金江图）
图象处理→图象分析→文件→打开影像→转换后 的msi文件→打开→镶嵌融合→删除所有控制点→ 镶嵌融合→打开参照文件→添加参照点、线、面 文件→镶嵌融合→添加控制点→点击图框上要添 加的控制点位置（一般是四个角点进行控制）→ 选定后按空格键→点击msi文件上相应位置选定后 按空格键→弹出的对话框选是。 镶嵌融合→校正预览→镶嵌融合→影像校正→输 入文件名→保存→校正完成。 此法是以图框为标准校正msi图。所以生成图框的 时候务必小心谨慎。
拓扑造区
方法一：新建一个线文件，并选中，复制 原线文件内容至新线文件中关闭原线文件 →其他→自动剪断线（删除与造区无关线） →拓扑错误检查→线拓扑错误检查→检查 无误后线转弧段（创建目的面文件）→拓 扑重建→ 修改区属性。 方法二（针对简单、独立区）：R区编辑→ 区编辑→图形造区→右键单击造区线→改 属性→确定。
标准图框生成（金江图）
投影基础知识
地图投影的基本问题：是如何将地球表面（椭球面或
圆球面）表示在地图平面上，由于地球椭球面或圆球面是 不可展开的曲面，即不可能展开成水面，而地图又必须是 一个平面，所以将地球表面展开成地图平面必然产生裂隙 或褶皱；
投影：就是建立地球表面上点（Q，λ）和平面上的点
Mapgis简介
先安装Mapgis6.7和mapgis6系列狗。使用前首先双击 mapgis狗。
目录设置
图片生成msi文件
图象处理→图象分析→文件→输入数据→ 转换数据类型→添加文件→转换。
标准图框生成（金江图）
首先读金江地质图。 实用服务→投影变换→系列标准框→生成 相应比例尺图框（本图为1:5万） →输入起 点经纬度（左下角） 、网间距、椭球参数 （北京54）、图框名→确定→ 弹出的对话 框中选复选框的最后三项→ 确定。
Mapgis实验报告
Mapgis实验报告地图屏幕数字化巨⿅整饰⼀、实习⽬的掌握栅格图像配准、图像格式转换、图例板建⽴、属性结构建⽴及地图屏幕数字化的⽅法和步骤。
⼆、实习内容利⽤给定的⼟地利⽤遥感影像图（⽂件名巨⿅整饰.JPG），转换为MapGIS 的Msi格式，配准并通过⿏标⼿⼯跟踪显⽰在屏幕上的栅格图象来创建⽮量地图对象。
三、实习要求地图屏幕数字化按层进⾏，地图要素分层及⽂件名如下：1.线状地物（线状要素，⽂件名XZDW）2.地类界限（线状要素，⽂件名DLJX）3.⾏政界限（线状要素，⽂件名XZJX）4.地物注记（点状要素，⽂件名DWZJ）5.地类图斑（⾯状要素，⽂件名DLTB）四、实习步骤1．格式转换MAPGIS所⽀持的是MSI影像格式，因此在数字化之前必须将其他格式的数据转换为MSI影像格式。
这步⼯作是在MAPGIS的图像分析模块中进⾏的。
在图像分析模块窗⼝中，打开⽂件菜单，⿏标单击数据输⼊⼦菜单，在出现的⽂件转换窗⼝中添加要转换的图像⽂件，并在转换数据类型栏中选择JPG⽂件，点击⽂件转换命令，图像被转换为MSI格式。
图12.影像校正该操作在图像处理模块中完成。
图像配准是进⾏适量化前⾮常重要的⼀个步骤，MapGIS的图像配准是在图像处理的镶嵌配准模块中进⾏的。
2.1输⼊控制点在图像配准对话框的图像上选择⼀点（经纬线交点）并单击⿏标，按下空格键，然后在弹出的编辑控制点对话框中键⼊该点对应的实际坐标值（经纬度）（如图所⽰）。
每个控制点有⼀个标号，指⽰控制点的名称，如“P t1”等。
⼀般输⼊4个控制点，但应当注意其中任意三个控制点不能在⼀条直线上。
图2图3图42.2编辑控制点输⼊第四个控制点后，MapGIS将⾃动计算校正误差。
MapGIS利⽤控制点进⾏数值变换，靠该变换来倾斜、移动和调整数字化对象，使之与控制点相符。
MapGIS按设定的坐标系确定控制点的相对位置，对⽐这些点在栅格图像中相应的坐标，随后算出⼀个误差，即点在栅格图像上的位置和单击位置的实际坐标之间的偏差。
MAPGIS图件矢量化步骤
MAPGIS图件矢量化步骤框:、将扫描的图片（TIFF格式或JPEG格式）转换为MSI文件.选择“图像处理”中的“图像分析”：2.单击文件”菜单下的数据输入”或数据输出”，系统弹出数据转换”对话3.选择选择数据转换类型”，如选择TIFF文件”；单击添加文件”，在弹出的对话框中选择要转换的文件，单击打开”按钮，装入代转换的栅格文件：4.单击转换”按钮，系统提示保存结果文件，并弹出操作成功完成”对话框:二、图件的镶嵌配准1.选择“图像处理”中的“图像分析”：2.单击文件”菜单下的打开影像”命令，在弹出的对话框中选择要转换的文件，单击打开”按钮，装入待镶嵌配准的MSI文件：3.单击“镶嵌任何”菜单下的“控制点信息”和“控制点浏览”命令:廿止土m讯驾UIOCOCi T(h fflOTC0 (MOCO? C (JKOM不F iTttOm甲DDUDI1O TUI 如ROH Z]H< M3CQD c aaoiKS0 CTO3E■3t30 U U U U O J 4 UlulMJ o wnwEi C diDDE0 COXtfl0 XO^B EJK ffliffOO« (JKKO4.单击“镶嵌融合”菜单下的“更新控制点”命令（图1）;将控制点放置到相应的坐标交叉点上（图2）:5.将鼠标放在新的控制点上，当图2中的“红十字”变色后，点击“空格键”，在弹出的对话框中点击“确定”；在参照点X或丫坐标栏中输入坐标交叉点上的坐标。
其余3各点依次按照步骤4、5操作：其余3各点依次按照步骤4、5操作:6.从右下角将4个控制点的信息选中，点击右键，选择“计算控制点残差”：三、图件的矢量化建立新文件夹，将其重命名为相应煤矿的煤层，如“潘一矿1煤层”，将镶嵌配准后的MSI文件放入文件夹中。
1.选择“图形处理”中的“输入编辑”，弹出的对话框依次点击“确定”：2.单击“矢量化”菜单下的“装入光栅文件”命令w I再氐白NX *堆t「哎•寧去咗上八； -这管鹹建蝉%占* ' L.汁»枳煖卫*3血二冷』II」Sig片1THH u ia-fc ■也3(1豆im・iM3.在左边的工程管理窗口，单击右键，在弹出的快捷菜单中选择新建线' 命令，弹出新建线文件对话框，文件名命名为相应的名称，如“网格线” 。
MAPGIS矢量化操作步骤
MAPGIS矢量化操作步骤MAPGIS矢量化步骤1.利用MAPGIS矢量化作图。
1.1启动MAPGIS(方法过程见上一次实验)。
1.2进行输入编辑窗口。
(1)点击“取消”。
(2)点击“新建工程工具”、“确定”、“点选生成不可编辑项”、“确定”(3)最大化地图窗口，并将空工程文件保存为“实习二”。
(4)装入光栅文件“80-14.tif”。
(5)光栅文件求反，并将屏幕放大到适当大小。
(6)可利用移动窗口工具拖动窗口，以查看图形的其它部分。
(7) 通过对查看，以达到判图识图并对图形要素进行分层的目的，对于点要素我们可以分为注示层和权属拐点层，对于线要素我们可以分为线状地物层、权属界线层和地类界三个层次。
(8)在控制台窗口点击右键，利用快捷菜单新建两个点文件和三个线文件。
2014全国一级建造师资格考试备考资料真题集锦建筑工程经济建筑工程项目管理建筑工程法规专业工程管理与实务最后得：(9)在控制台窗口可以通过拖动项目改变其位置，则我们将线文件拖到上层，点文件放在下层。
1.3新建并打开图例板。
(1)在工程窗口新建图例(2)新建“注示”的图例。
在“图例类型”选择框中选择“点类型图例”，并在“名称”栏中输入“注示”。
点击“图例参数”按钮，输入如下参数，最后点击“确定”键确认。
最后点击“插入”按钮，完成“注示”图例的设置。
(3)新建“权属拐点”图例的过程见下列图解：(4) 线状地物包括铁路、公路、农村道路、沟渠等，以农村道路为例，建立图例图解如下。
“图例类型”选“线类型图例”。
“图例名称”填入“农村道路”设置“图例参数”其它线状地物的设置同上，其参数见下图：铁路：公路：沟渠：(5)权属界线的定义方法同上，其参数分别为：村界：乡界：县界：(6)地类界线的定义方法同上，其参数为：（7）以上的参数定义好之后，点击“确定”按钮确认我们的操作，系统会提示我们保存图例文件。
（8）将工程文件与图例文件关联在一起才能使用图例板，方法是在控制台窗口的右键菜单中关联图例文件。
GIS屏幕跟踪矢量化
《3S技术》课程实验报告学生姓名：李权威学号：102253001049专业：城管年级: 2010级指导老师: 赖日文福建农林大学林学院实验四 GIS屏幕跟踪矢量化一实验目的1、学会面图层的导入和新建；2、掌握栅格格式转化为矢量格式的方法；二实验原理ArcView的Shape文件格式可以通过其自身的实用工具创建，也可以经由ARC/INFO coverage或其它的桌面地图格式转换得到。
转换既可以在其它程序中进行（比如：在ARC/INFO 中，使用ARCshpe及shpeARC命令便可以实现coverage与shape文件之间的双向转换），也可以在ArcView界面下来做（先将数据源调入，然后再转换模块将其转换成Shape格式）。
（栅格格式数据简单，数据的兼容性好、图像叠加分析容易，但是占用存储空间大、数据精度较差。
而矢量格式数据表达准确、占用空间小、便于进行空间计算。
所以，为了数据表达更准确，减少存储空间，需要将栅格格式数据转化为矢量数据。
）三实验步骤：1.打开ARC View3.2，如下，点OK，弹出对话框，点NO，弹出一个新的工作空间View1。
2.再点击菜单栏File下面的Extension2.弹出Extension对话框，选择你要导入的文件类型。
3.点击，弹出对话框，选择Image，在路径中找到你的文件，导入。
4.下图是导出的文件图5.如下图，新建一个主题6.将新建的主题放到实验的文件夹里面7.双击新建主题有颜色图标，把其修改为透明的带鲜明颜色的图标。
这样在对图像修改时，就会出现空白的边框带颜色的修改框框，利于准确描绘图像。
步骤如下：8.选择多边形，描绘图像，如下图，这里选择面域不规则多边形。
10.对图像进行描绘，如下：11.如下图，选择最后一个面域绘图，绘完之后，合并一起。
12.描绘完边框后，点击图标，在打开的对话框中添加信息，如下：四、结果分析五、实验总结矢量数据结构能直观的表达地理空间，能精确地表示实体的空间位置及具有的属性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二利用MapGis进行屏幕跟踪矢量化
1.利用MAPGIS矢量化作图。
启动MAPGIS(方法过程见上一次实验)。
进行输入编辑窗口。
(1)点击“取消”。
(2)点击“新建工程工具”、“确定”、“点选生成不可编辑项”、“确定”
(3)最大化地图窗口，并将空工程文件保存为“实习二”。
(4)装入光栅文件“”。
(5)光栅文件求反，并将屏幕放大到适当大小。
(6)可利用移动窗口工具拖动窗口，以查看图形的其它部分。
(7) 通过对查看，以达到判图识图并对图形要素进行分层的目的，对于点要素我们可以分为注示层和权属拐点层，对于线要素我们可以分为线状地物层、权属界线层和地类界三个层次。
(8)在控制台窗口点击右键，利用快捷菜单新建两个点文件和三个线文件。
最后得：
(9)在控制台窗口可以通过拖动项目改变其位置，则我们将线文件拖到上层，点文件放在下层。
新建并打开图例板。
(1)在工程窗口新建图例
(2)新建“注示”的图例。
在“图例类型”选择框中选择“点类型图例”，并在“名称”栏中输入“注示”。
点击“图例参数”按钮，输入如下参数，最后点击“确定”键确认。
最后点击“插入”按钮，完成“注示”图例的设置。
(3)新建“权属拐点”图例的过程见下列图解：
(4) 线状地物包括铁路、公路、农村道路、沟渠等，以农村道路为例，建立图例图解如下。
“图例类型”选“线类型图例”。
“图例名称”填入“农村道路”
设置“图例参数”
其它线状地物的设置同上，其参数见下图：铁路：
公路：
沟渠：
(5)权属界线的定义方法同上，其参数分别为：村界：
乡界：
县界：
(6)地类界线的定义方法同上，其参数为：
（7）以上的参数定义好之后，点击“确定”按钮确认我们的操作，系统会提示我们保存图例文件。
（8）将工程文件与图例文件关联在一起才能使用图例板，方法是在控制台窗口的右键菜单中关联图例文件。
（9）打开图例文件（控制台窗口的右键菜单中）。
光栅矢量化方法输入数据。
（1）选中将要输入数据的层，将其设为当前可编辑。
（2）在图例板上选中要输入的线型。
（3）在工具栏上点击交互式矢量化按钮。
（4）mapgis的功能键定义分别为：
> F4键(高程递加)：这个功能是供进行高程线矢量化时，为各条线的高程属性进行赋值时使用的。
在设置了高程矢量化参数后，每按一次F4键，当前高程值就递加一个增量。
> F5键(放大屏幕)：以当前光标为中心放大屏幕内容。
> F6键(移动屏幕)：以当前光标为中心移动屏幕。
> F7键(缩小屏幕)：以当前光标为中心缩小屏幕内容。
> F8键(加点)：用来控制在矢量跟踪过程中需要加点的操作。
按一次F8键，就在当前光标处加一点。
> F9键（退点）：用来控制在矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。
有时在手动跟踪过程中，由于注释等的影响，使跟踪发生错误，这时通过按F9键，进行退点操作，消去跟踪错误的点，再通过手动加点跟踪，即可解决。
> F11键（改向）：用来控制在矢量跟踪过程中改变跟踪方向的操作。
按一次F11键，就转到矢量线的另一端进行跟踪。
> F12键（抓线头）：在矢量化一条线开始或结束时，可用F12功能键来捕捉需相连接的线头。
(5)在矢量化的开始和结束点一般要用F8加点，矢量化错的时候用F9，连接其它线的线头或线尾时用F12。
（6）以矢量化县界为例，首先通过窗口操作找到县界。
将光标放在要矢量化线的起始位置后，按F8加一点。
之后在光栅图像的县界上点击鼠标左键进行矢量跟踪。
直到跟踪完所有的权属界线后，同样的方法矢量化线状地物和地类界线。
矢量化点状要素
（1）选中要矢量化的点文件，设为当前可编辑。
（2）在图例板上选中要矢量化的点图例。
（3）启动输入相应点的功能。
（4）在地图口点击输入点。
用同样的方法输入其它类型的点状要素。
经过以上步聚完成所有栅格数据的矢量化工作。
2.利用MAPGIS矢量化作图——河南地图。
启动MAPGIS(方法过程见上一次实验)。
进行输入编辑窗口。
(1)点击“取消”。
(2)点击“新建工程工具”、“确定”、“点选生成不可编辑项”、“确定”
(3)新建点和线文件“实习二”。
(4)点击点文件和线文件前的两个小方框，使两个文件处于当前可编辑。
(5)点击右边地图窗口以激活菜单，然后单击菜单项“装入光栅文件”。
(6)找到实习二目录下的“实习二.tiff”,并打开。
(7)光栅文件求反。
(8)放大窗口到适当大小，准备化量化。
矢量化线。
(1)点击输入线工具。
(2)选择线参数。
(线形：折线；线型：155；线颜色：1；线宽度：2；X系数：25；Y系数：25；
图层：1)
(3)从任一点开始矢量化省界，采集即将完成时，按下CTRL键然后单击鼠标右键结束，这时多边形自动闭合。
(注意采点密度，在界线相交处一定要采一个点)
(4)矢量化地市界，首先选择线型。
(线形：折线；线型：111；线颜色：1；线宽度：1；X系数：20；Y系数：20；图层：2)
(5) 可采用交互式矢量化的方法，单击“交互式矢量化”菜单。
(6) 从任一界线交汇处开始矢量化。
(注意：功能键F5、F7、F8、F9、F6的使用方法)。
矢量化点
(1) 输入子图。
(输入类型：子图；子图号：19；子图高度和宽度分析为10、10；子图颜色：1；图层号：3)
(2) 在城市中心单击输入。
(3)输入完毕后改变子图，然后输入县城。
(4)子图输入完毕后，输入注示，或输入点属性。
