CAD教程第26章-用图案填充命令绘制剖面线
CAD填充图案方法教程
CAD填充图案方法教程CAD中，不仅能够填充图案，而且图案都是可以自带的。
对于填充图案是图形设计的基础，那CAD怎么填充图案呢?下面是小编给大家带来的CAD填充图案方法教程_CAD使用小技巧，以供大家参考，我们一起来看看吧!CAD填充图案方法教程1、我们打开CAD软件，如果要填充下面这个图形，我们应该先打开。
2、然后按下键盘的H键，自动淡出一个框框。
3、这里有两个，一个是边框拾取点，一个是对象选择。
你看什么方式比较好选择。
4、选择第2个选择对象，鼠标选择框选对2个图形，出现影子。
5、再次会自动返回对话框，点击内容。
这里隐藏了系统自带的图案。
6、点击开，发现很多，选择一个试试。
7、进入其他预定义，里面是常用的图案。
8、选择一个，确认，进入编辑参数设置。
9、发现图案太过密集，我们继续该参数。
设置到300.这个数字没定义，看增加要求的结果。
CAD使用小技巧1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0 代表不转动;输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。
3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线，输入Y,再接着输入JC、选择所有需要合并的线条，就可以了5.填充无效时的解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。
解决方法：OP----显示---应用实体填充(打上勾)6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。
使用CAD进行图形裁剪和填充的方法
使用CAD进行图形裁剪和填充的方法CAD（计算机辅助设计）软件在工程设计和绘图中起到了至关重要的作用。
其中，图形裁剪和填充功能更是设计师经常使用的技巧之一。
本文将介绍如何在CAD软件中使用图形裁剪和填充功能。
图形裁剪是指通过选择一个或多个裁剪对象，将其他图形限制在裁剪框之内，以达到裁剪效果的过程。
图形填充则是将某个区域填充为特定颜色或图案。
以下将分别介绍这两个功能的具体操作步骤。
首先，我们来看一下图形裁剪的操作步骤。
假设我们有一个包含多个图形的绘图文件，现在需要将其中一个图形进行裁剪。
1. 打开CAD软件，并打开需要进行裁剪的绘图文件。
2. 在CAD界面的工具栏中找到“剪切”图标，点击该图标。
3. 在弹出的菜单中，选择“裁剪工具”选项。
4. 在工具栏中找到“裁剪对象”，点击并选择需要裁剪的图形。
5. 在绘图界面上，将鼠标移动至图形的一个顶点，点击并拖动至另一个顶点，形成一个裁剪框。
只有位于裁剪框内的图形会被保留下来，其他部分将被裁剪掉。
6. 松开鼠标左键，完成裁剪。
裁剪后的图形将显示在绘图界面上。
接下来，我们来介绍图形填充的操作步骤。
同样假设我们有一个图形需要进行填充。
1. 打开CAD软件，并打开需要进行填充的绘图文件。
2. 在CAD界面的工具栏中找到“填充”图标，点击该图标。
3. 在弹出的菜单中，选择“图案填充工具”选项。
4. 在工具栏中找到“填充图案”，点击并选择需要使用的填充图案。
5. 在绘图界面上，将鼠标移动至需要填充的区域，点击左键开始填充。
填充后的效果会立即显示在绘图界面上。
6. 若要更改填充图案的颜色或其他属性，可以在工具栏中找到“填充属性”选项，并进行相应的设置。
通过上述步骤，我们可以轻松地在CAD软件中进行图形裁剪和填充操作。
这些功能不仅可以提高设计师的工作效率，还能使设计图更加直观和易读。
最后需要注意的是，不同的CAD软件可能具有略微不同的操作方式和工具栏项，但基本的原理和操作步骤是相似的。
CAD中的填充命令简介
CAD中的填充命令简介CAD软件是一款广泛应用于工程设计和制图领域的计算机辅助设计软件。
它具有强大的功能和灵活的操作方式，能够有效地辅助工程师和设计师完成各种复杂的任务。
在CAD中，填充命令是其中一项非常实用的功能，能够帮助用户快速填充任意封闭的区域，使图形看起来更加美观和清晰。
本文将介绍CAD中填充命令的基本使用方法和技巧。
首先，打开CAD软件并创建一个新的绘图文件。
在CAD界面上方的工具栏或者菜单栏中，可以找到填充命令的图标或者菜单选项。
点击该图标或选择相应的菜单选项，即可进入填充命令的界面。
填充命令的基本使用方法非常简单。
首先，需要选择要填充的封闭区域，这可以通过绘制闭合的多段线或选择已有的封闭图形来完成。
在选择完封闭区域后，点击命令界面中的填充选项，即可将选定区域填充。
填充命令的界面通常还提供一些参数供用户进行设置，如填充的颜色、填充的样式等。
用户可以根据实际需求选择相应的参数设置，以达到需要的填充效果。
在填充命令的界面中，还提供了一些辅助工具和选项，用于帮助用户更加灵活地控制填充的效果。
例如，用户可以设置填充的透明度，调整填充区域与边界之间的连接方式，以及设置填充的比例等。
这些选项可以根据具体的需求进行设置，并通过实时预览功能来查看填充效果，以便用户进行调整和优化。
此外，在填充命令中，还提供了一些高级功能和技巧，可以帮助用户更加精确地控制填充的效果。
例如，用户可以通过选择不同的填充对象来实现不同的填充效果，如选定多段线时填充整个封闭区域，选定封闭的曲线时填充曲线内部的区域等。
用户还可以使用辅助线或辅助板，并进行辅助对齐和偏移操作，以实现更加复杂和精细的填充效果。
除了基本的填充操作之外，填充命令还可以结合其他CAD的功能和命令进行进一步的应用。
例如，用户可以使用裁剪命令将填充区域与其他图形进行裁剪，以创建更加精确和合理的填充效果。
用户还可以使用镜像、旋转、平移等命令来对填充区域进行变换和调整，以满足不同的设计需求。
利用CAD进行图形填充和挖空操作
利用CAD进行图形填充和挖空操作CAD软件是一种用于绘制和设计图形的工具，广泛应用于建筑、机械、电子等领域。
在使用CAD软件进行设计时，图形的填充和挖空操作是常见且重要的技巧。
本文将介绍如何利用CAD软件进行图形填充和挖空操作。
首先，我们需要打开CAD软件并创建一个新的绘图文件。
在绘图界面上，我们可以使用各种绘图工具来创建我们需要的图形。
在本教程中，我们将以一个矩形作为示例图形来进行填充和挖空操作。
首先，我们使用绘图工具在绘图界面上创建一个矩形。
选择矩形工具，然后在绘图界面上点击两次，确定矩形的起点和终点位置。
接下来，我们需要选择需要填充或挖空的部分。
要进行填充操作，我们需要选择填充工具。
在CAD软件的工具栏上找到填充工具，并选择它。
然后，在绘图界面上点击需要填充的区域，CAD软件会自动为您填充选定的区域。
您还可以选择填充的颜色和填充的样式，以满足设计需求。
要进行挖空操作，我们需要选择挖空工具。
在CAD软件的工具栏上找到挖空工具，并选择它。
然后，在绘图界面上选择需要挖空的区域，CAD软件会自动将选定的区域挖空。
您还可以选择挖空的深度和形状，以满足设计需求。
当您完成填充或挖空操作后，可以通过预览功能来查看最终效果。
如果您对结果满意，可以保存您的设计文件，并进行后续的操作和处理。
需要注意的是，在进行填充和挖空操作时，我们要确保图形的封闭性。
即图形的边界需要完全相连，否则CAD软件无法正确识别需要填充或挖空的区域。
如果出现无法填充或挖空的情况，我们需要仔细检查图形的边界，并进行必要的修复。
此外，CAD软件还提供了其他一些相关的功能和工具，例如图形变换、镜像翻转、旋转等。
这些功能和工具可以帮助我们更加灵活地进行设计和操作。
综上所述，利用CAD软件进行图形填充和挖空操作是一项基础且常用的技巧。
通过选择合适的工具，在绘图界面上进行准确定位和操作，我们可以轻松地实现图形的填充和挖空效果。
这个技巧在各个领域的设计中都具有重要的应用价值，帮助我们提升设计效率和质量。

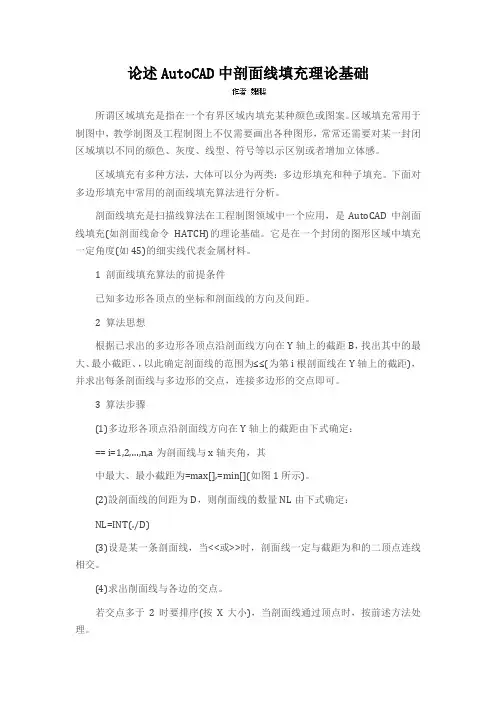

论述AutoCAD中剖面线填充理论基础
论述AutoCAD中剖面线填充理论基础所谓区域填充是指在一个有界区域内填充某种颜色或图案。
区域填充常用于制图中，教学制图及工程制图上不仅需要画出各种图形，常常还需要对某一封闭区域填以不同的颜色、灰度、线型、符号等以示区别或者增加立体感。
区域填充有多种方法，大体可以分为两类：多边形填充和种子填充。
下面对多边形填充中常用的剖面线填充算法进行分析。
剖面线填充是扫描线算法在工程制图领域中一个应用，是AutoCAD中剖面线填充(如剖面线命令HATCH)的理论基础。
它是在一个封闭的图形区域中填充一定角度(如45)的细实线代表金属材料。
1 剖面线填充算法的前提条件已知多边形各顶点的坐标和剖面线的方向及间距。
2 算法思想根据已求出的多边形各顶点沿剖面线方向在Y轴上的截距B，找出其中的最大、最小截距、，以此确定剖面线的范围为≤≤(为第i根剖面线在Y轴上的截距)，并求出每条剖面线与多边形的交点，连接多边形的交点即可。
3 算法步骤(1)多边形各顶点沿剖面线方向在Y轴上的截距由下式确定：== i=1,2,…,n,a为剖面线与x轴夹角，其中最大、最小截距为=max[],=min[](如图1所示)。
(2)設剖面线的间距为D，则削面线的数量NL由下式确定：NL=INT(./D)(3)设是某一条剖面线，当<<或>>时，剖面线一定与截距为和的二顶点连线相交。
(4)求出削面线与各边的交点。
若交点多于2时要排序(按X大小)，当剖面线通过顶点时，按前述方法处理。
(5)从单点到双点连线。
如果多边形内有环，假想把图形沿1、2切开(如图2所示)，并连续编号，其中1与8和2与7坐标相同，这样处理后就可以按上述方法进行。
圆可以看作是边数很多的多边形，两个同心圆也可以假想把它切开，用上述方法处理。
4 意义CAD的出现给广大教师和工程技术人员及科技工作者带来了很大的方便，而CAD软件正是计算机图形学原理在现实中的具体应用剖面线填充是区域填充中常用的一种算法，是CAD中剖面线填充的理论基础。
CAD剖面图制作步骤与技巧
CAD剖面图制作步骤与技巧CAD（计算机辅助设计）软件是一种常用的工具，用于制作各种图形和设计。
其中一项常见的应用就是制作剖面图。
剖面图是指通过穿过物体并将其切割成两半来显示其内部结构的图形。
在工程、建筑设计等领域，剖面图被广泛用于展示和分析不同物体的内部结构和组成。
本文将介绍CAD剖面图制作的步骤与一些技巧。
第一步是准备工作。
在开始绘制剖面图之前，我们需要收集和准备一些相关资料和数据。
这些资料可能包括建筑平面图、房屋结构图、土壤剖面图等。
收集足够的资料可以更好地帮助我们理解和绘制剖面图。
第二步是导入相关图纸。
打开CAD软件后，我们需要将相关图纸导入到软件中。
这可以通过选择“导入”选项来完成。
根据你手头的图纸格式，选择正确的文件类型并将其导入到CAD软件中。
第三步是创建剖面图轮廓。
在CAD软件中，我们可以使用线条和曲线工具来创建剖面图的轮廓。
根据图纸上的尺寸和比例，绘制出物体的外形轮廓。
可以使用直线工具、弧线工具、圆工具等来绘制不同形状的线条。
第四步是添加物体的内部结构。
在剖面图中，我们通常需要显示物体的内部结构和组成。
在CAD软件中，我们可以使用不同的工具和命令来添加这些细节。
例如，可以使用填充工具来填充物体的不同部分，使用图案工具来表示不同材质，使用文本工具添加文字标注等。
此外，一些CAD软件还提供3D建模功能，可以更加准确地显示物体的内部结构。
第五步是调整绘图样式和比例。
在CAD软件中，我们可以根据需要对绘图样式和比例进行调整。
可以更改线条的颜色、粗细、样式，调整填充的颜色和透明度等。
此外，可以使用放大和缩小工具来调整绘图的比例，以满足具体的要求。
第六步是添加标注和注释。
剖面图通常需要添加一些标注和注释，以帮助观察者更好地理解图纸。
在CAD软件中，我们可以使用文本工具来添加文字标注，调整文字的字体、大小和位置。
另外，一些CAD 软件还提供自动标注的功能，可以根据物体的尺寸和位置自动生成标注。
AutoCAD图案填充技巧
AutoCAD图案填充技巧导言：AutoCAD是一款常用的计算机辅助设计软件，广泛应用于建筑、土木工程、机械设计等领域。
图案填充是AutoCAD中常用的绘图技巧，能够使设计图纸更加美观和具有专业性。
本文将介绍几种AutoCAD图案填充的技巧和应用场景。
第一章：自定义填充图案自定义填充图案是AutoCAD中常用的填充技巧之一。
用户可以根据需求，创建自己喜欢的填充图案。
具体操作如下：1. 打开AutoCAD软件；2. 打开绘图界面，选择“插入”菜单下的“自定义填充”选项；3. 在弹出的对话框中，点击“图案文件”选项卡，选择“新建”按钮；4. 在新建图案文件对话框中，选择图案的大小、对齐方式等选项，并绘制所需的图案；5. 完成图案绘制后，点击“保存”按钮，保存图案文件。
第二章：调整填充图案的比例和旋转角度调整填充图案的比例和旋转角度可以让填充效果更加符合实际需求。
AutoCAD提供了多种方法来实现这一目标，如下所示：1. 选中需要调整填充图案的对象；2. 点击右键，在弹出菜单中选择“属性”选项；3. 在属性对话框中，找到“填充”选项，并点击相应的图标；4. 在填充对话框中，可以调整填充图案的比例和旋转角度，以及其他选项；5. 调整完成后，点击“确定”按钮，应用修改。
第三章：应用不同类型的填充图案AutoCAD提供了多种类型的填充图案供用户选择，以满足不同的绘图需求。
下面介绍三种常用的填充图案类型：1. 实体填充：使用实体填充可以给对象赋予实质感，例如给建筑物的墙体添加砖块纹理；2. 线条填充：线条填充适用于绘制网络图、地图等需要使用特定线型填充的场景；3. 位图填充：位图填充可以将图片作为填充图案，常用于插入公司标志、背景图片等。
第四章：应用偏移填充图案偏移填充图案是一种常见的应用技巧，可以在图案填充的基础上进行微调和个性化的设计。
具体操作如下：1. 绘制填充边界，并选择“区域”选项；2. 选择“编辑”菜单下的“填充偏移”选项；3. 输入偏移的距离，可以正负数值；4. 确定偏移方向和类型，并点击“应用”按钮；5. 完成填充偏移的设置后，点击“关闭”按钮。
CAXA CAD图形填充和剖面线填充的方法
CAXA CAD图形填充和剖面线填充的方法
方法/步骤
1.运行CAXA二维制图软件，我们以矩形的剖面线填充为例进行详细讲解，
首先我们绘制一个封闭的矩形，为什么说是封闭的那，也就是说图形填充时，只有对封闭的图形才能完成填充。
2.在caxa操作页面的菜单里找到绘图，然后找到剖面线。
3.点击剖面线，操作页面弹出命令行，且光标变成十字样式。
4.根据命令行提示，拾取点即点击图形内部一点，默认选择剖面图案2即可，
然后点击回车，弹出图案选择对话框。
5.选好你要选择的图形，然后点击确定，即完成剖面线填充。
6.另外，在命令行中点击拾取点的下拉三角即呈现拾取边界，也就是选取矩
形的四个边。
然后默认2进行图案选择，完成剖面线填充
7.另外，如果命令行里不默认2进行图案选择，点击下拉三角，呈现不选择
剖面图案，且后面附带比例、间隔等对话框，这里如果不使用默认的2进行图案选择，而是选择不选择剖面图案，填充的图案会填充上次的操作图案。
把剖面线加到caxa常用栏里：
END。
CAD绘制标高和剖面图的技巧与方法
CAD绘制标高和剖面图的技巧与方法CAD软件是工程设计领域常用的工具之一，提供了丰富的功能和工具，可以方便地绘制标高和剖面图。
本文将介绍一些CAD绘制标高和剖面图的技巧和方法。
首先，我们需要了解标高和剖面图的基本概念。
标高图是表示地形高程分布的图形，通常由等高线和高程数值组成。
剖面图则是在指定位置上关于高程的截面图，可以显示地面的高程变化以及地形特征。
在CAD中绘制标高图，使用的工具主要有等高线工具和标注工具。
在开始绘制之前，我们需要先导入地形数据，并将其转化为CAD可识别的格式。
可以通过导入地形数据文件或扫描纸质地图等方式进行。
一般情况下，我们可以使用CAD自带的等高线生成工具来绘制等高线。
在CAD中，选择相应的工具后，点击地图上的关键点，软件会自动生成等高线。
在绘制过程中，可以根据需要调整等高线的间距和颜色等参数。
绘制完等高线后，我们可以使用标注工具标出每个等高线的高程数值。
CAD提供了多种标注工具，可以根据需求选择合适的方式。
标注等高线高程时，可以选择单个等高线进行标注，也可以选择一连串的等高线进行批量标注。
绘制剖面图时，我们可以使用剖面工具或截面视图工具。
在CAD 中，选择相应的工具后，选择需要绘制剖面的线段或路径，软件会自动生成剖面图。
在绘制剖面图时，可以根据需要调整剖面的比例和显示参数。
在绘制剖面图时，我们可以标注地面高程和各种地形特征。
标注地面高程时，可以选择关键点进行标注，也可以自动标注沿剖面线的高程数值。
在标注地形特征时，可以使用文字标注和符号标注等方式，以便更清晰地表示。
除了基本的绘制技巧外，还有一些辅助工具和技巧可以提高绘图的效率和精度。
例如，可以使用CAD中的捕捉功能来对准关键点，通过调整显示比例和图层设置来使图形更清晰和易读，以及使用CAD的命令行工具来快速输入指令。
在绘制标高和剖面图时，需要保持一定的耐心和细心。
绘图过程中，需要注意各个元素之间的关系和位置，以及图形的精度和准确性。
填充剖面图案
3)
填充复杂图形的方法 在 图形不复杂的情况下，常通过在填充区域内单击一点的方法来定义边界。 但若图形很复杂，这种方法就会很浪费时间，因为AutoCAD要在当前视口 中搜寻所有可见的对象。为避免这种情况，用户可在【图案填充和渐变 色】对话框中为AutoCAD定义要搜索的边界集，这样就能很快地生成填充 区域边界。
填充剖面图案
主要内容
1 绘制剖面线的方法
2 如何填充区域
在工程图中，剖面线一般总是绘制在一个或几个对象 围成的封闭区域中，最简单的如一个圆或一条闭合的多段线 等，较复杂的可能是几条线或圆弧围成的形状多样的区域。 绘制剖面线时，首先要指定填充边界。一般可用两种方法选 定画剖面线的边界，一种是在闭合的区域中选一点， AutoCAD 自动搜索闭合的边界，另一种是通过选择对象来定 义边界。AutoCAD 为用户提供了许多标准填充图案，用户也 可定制自己的图案，此外，还能控制剖面图案的疏密及剖面 线条的倾角。
4)
使用渐变色填充图形 在 【图案填充和渐变色】对话框的【渐变色】选项卡中可指定使用一种或 两种颜色形成渐变色来填充图形，如图所示。
5)
剖面线的比例 在 AutoCAD中，预定义剖面线图案的默认缩放比例是“1.0”，但用户可在 【图案填充和渐变色】对话框的【角度和比例】分组框中设定其他比例 值。画剖面线时，若没有指定特殊比例值，则AutoCAD按默认值绘制剖面 线。当输入一个不同于默认值的图案比例时，系统可以增加或减小剖面 线的间距。下图是剖面线比例分别为“1.0”、“2.0”和“0.5”时的情 况。
6)Leabharlann 剖面线的角度 除 剖面线间距可以控制外，剖面线的倾斜角度也可以控制。读者可能已经 注意到在【图案填充和渐变色】对话框的【角度】文本框中，图案的角 度是“0”，而此时剖面线（ANSI31）与x轴夹角却是45°。由此可以得 出，在【角度】文本框中显示的角度值并不是剖面线与x轴的倾斜角度， 而是剖面线以45°线方向为起始位置的转动角度。 当分别输入角度值“45”、“90”和“15”时，剖面线将逆时针转动 到新的位置，它们与x轴的夹角分别是90°、135°和60°，如图所示。
CAD填充图案及使用方法
CAD填充图案及使用方法在 CAD 绘图中，填充图案是一个非常实用且重要的功能。
它不仅能够使图纸更加清晰、直观，还能帮助我们更好地表达设计意图。
接下来，就让我们一起来深入了解一下 CAD 填充图案以及它的使用方法。
一、CAD 填充图案的作用1、区分不同的区域或材质在建筑设计图中，我们可以使用不同的填充图案来表示不同的房间功能，如卧室、客厅、卫生间等；在机械设计图中，可以用填充图案区分不同的零件材质，如金属、塑料、橡胶等。
2、增强图纸的表现力通过填充图案，可以让图纸更加生动、丰富，更易于理解和阅读。
3、辅助计算面积和体积对于一些需要计算面积或体积的图形，填充后可以更方便地进行测量和计算。
二、CAD 常见的填充图案类型1、实体填充将指定区域完全填充为一种颜色或材质，常用于表示实心物体。
2、图案填充这包括各种线条、符号和纹理组成的图案。
例如，斜线填充、网格填充、砖石图案填充等，适用于表示不同的材质和表面特征。
3、渐变色填充从一种颜色逐渐过渡到另一种颜色，常用于营造出独特的视觉效果或表示光影变化。
三、CAD 填充图案的使用方法1、打开填充命令在 CAD 软件中，通常可以在“绘图”菜单中找到“图案填充”命令，或者直接在工具栏中点击相应的图标。
2、选择填充区域可以通过点选边界的方式来选择要填充的区域，也可以使用“选择对象”功能来选取已经绘制好的封闭图形。
3、设置填充参数（1）图案类型：从提供的图案列表中选择合适的图案。
（2）比例：调整图案的大小比例，以适应填充区域的尺寸。
（3）角度：改变图案的旋转角度。
（4）颜色：选择填充图案的颜色。
4、预览和确认在设置好参数后，可以点击“预览”按钮查看填充效果。
如果满意，点击“确定”完成填充；如果不满意，返回修改参数。
四、填充图案使用中的注意事项1、边界完整性填充区域的边界必须是封闭的，否则无法进行填充。
如果边界存在缺口或未完全闭合，可以通过编辑图形来修复。
2、比例和角度的合理设置根据实际图形的大小和形状，合理调整图案的比例和角度，以达到最佳的视觉效果。
cad如何画剖面线
cad如何画剖面线
cad画剖面线的方法：
1、输入命令;
2、在工具栏上单击bhatch 命令图标，弹出“边界图案填充”对话框;
3、选择剖面线类型;
4、在图案类型区，先在下拉列表中选择“预定义”，再单击“图案”下拉列表后面的按钮，在弹出的“填充图案调色板”对话框中选择“ansi31”剖面线，然后单击“确定”按钮返回到“边界图案填充”对话框;
5、设置剖面线缩放比例和角度;
6、在“边界图案填充”对话框中设“比例”为“15”，角度为“0”;
7、设置剖面线边界;
8、单击“拾取点”按钮，返回图纸，在图7.11所示“1”、“2”两区域内各点取一点，点选后剖面线边界呈虚像显示，然后按回车键或使用右键菜单返回“边界图案填充”对话框。
预览设置效果;
9、单击“预览”按钮，返回图纸，显示绘制剖面线结果。
预览后按回车键或使用右键菜单返回“边界图案填充”对话框。
如剖面线间距值不合适，可修改“比例”值，如边界参数不合适，
可单击“高级”标签进行修改，修改后再预览，直至满意;
10、绘出剖面线。
预览结果满意后，单击“确定”按钮将结束该命令，绘出剖面线。
使用CAD进行图形填充和剖面图的方法
使用CAD进行图形填充和剖面图的方法CAD（Computer-Aided Design）是一种计算机辅助设计软件，为工程师和设计师提供了强大的图形设计和编辑功能。
在这篇文章中，我们将讨论如何使用CAD进行图形填充和剖面图。
图形填充是一种将虚线轮廓变为实线轮廓的方法，常用于表示实心物体的外形。
当我们在CAD中绘制了一个闭合的图形后，其轮廓线通常是由一系列虚线组成的。
为了更好地表示实心物体的外形，我们可以使用图形填充功能将轮廓线转换为实线。
首先，我们需要确保图形已经完成闭合。
即使图形有一段未闭合的轮廓线，也会导致填充出现问题。
因此，在使用图形填充之前，我们需要仔细检查图形的每一条轮廓线。
如果发现有未闭合的线段，我们需要修复它们，以确保图形的闭合性。
接下来，我们需要选择图形填充工具。
在CAD软件中，通常会有一个专门的工具栏用于图形填充。
我们可以找到并选择这个工具栏中的图形填充图标，或者通过在命令栏中输入“FILL”来调用图形填充功能。
一旦选择了图形填充工具，我们可以移动鼠标到所需位置，然后点击鼠标左键来应用填充。
在应用填充之前，我们可以设置填充的样式和颜色。
CAD通常提供了一系列不同的填充样式，例如实心填充、网格填充、渐变填充等。
我们可以从填充样式库中选择合适的样式，并为填充指定颜色。
一旦我们点击了鼠标左键，CAD将自动根据图形的闭合轮廓线应用填充。
在填充操作完成后，我们可以进一步调整填充的样式和颜色。
如果填充效果不符合预期，我们可以通过编辑填充属性来进行修改。
在CAD软件中，通常会有专门的工具栏或窗口用于编辑填充属性。
通过选择填充对象，我们可以更改填充样式、颜色甚至填充的透明度。
除了图形填充，剖面图也是CAD设计中常用的功能之一。
剖面图用于展示建筑或机械结构的内部细节。
在剖面图中，我们可以通过虚线和实线表达不同部分的特征。
为了创建剖面图，我们首先需要选择需要剖面的对象或图形。
然后，我们可以使用剖面工具在图形上创建剖面线。
CAD画地质剖面图流程
法一：手绘法二：以唐家坝平面布置图为例1、打开cad并加载唐家坝平面布置图（带等高线等的地质图），2、在所要画的堆积体上画出剖面线3、工具-加载应用程序-切面图小程序-全选2个小程序-加载-关闭4、工具-宏-宏-会出现2个,选第二个（。
GeoSection.dvb…）-运行-对话框中（比例1:1000，按图层，地形线{细等高线，粗等高线}）-剖面线-选取剖面线-成图-确定-确定5、Ctrl+tab图层转换，win+tab界面转换填充1、填充图案代码查询2、在地质图案中找出相应图案代码，双击，全部复制3、工具-选项/右击-选项-文件-双击支持文件搜索-选第一个support文件夹路径4、在 C 盘找到support文件夹（User-ibm-AppDate-Roaming-Autodesk-Autocad-R16.0-chs-support-acadiso）5、双击acadiso，在最后面空一行，复制刚才复制的编码-保存-关闭6、Cad中命令行h(填充命令)-预定义-点击图例看是否加载成功-选中就可以填充了成批加载填充图案7、填充图案成批填充右击- 属性- 支持搜索路径-在c盘找到support文件将填充图案文件夹考到support文件夹下，打开- 地址栏选该文件夹命右击复制地址成TXT格式- -打开cad，右击—属性-支持文件搜索—添加—复制刚刚复制的TXT格式的文件地址8、知道某种填充材料名称—在excel表格里面找到代码，--在填充自定义里面查找—填充即可对于很多图层，只想要其中几个图层的情况1、将不需要的图层关闭2、将文件另存为—存为DXF格式3、关掉cad，再打开DXF文件，里面就是所要的图层清理图层清理没有用到的图层和模块，用pu快捷键，选全部删除快速选择cad图中某一部分qselect选择你要选的对象，比如说颜色，黄色，然后确定退出。
再在图层那里选到你要放置的图层里就行修改比例尺Sc修改部分要自己选取Zoom命令是窗口缩放，选中某一块，则会在窗口中放到最大，若不选某一块，选中心c,则整个图形放到最大视图—缩放—窗口命令=zoom命令图层转换器映射将“转换自”中所选的图层映射到“转换到”中所选的图层。
CAD填充命令的用法
制图的时候经常会把零件的内部结构表达出来，这时要用到剖视图，所画的图要打上
剖面线，此时要用到CAD的填充命令。
1.如下图所示是一个简单的零部件，现在要在孔的两边打上剖面线。
2.输入快捷键命令H,弹出图案填充和渐变色的对话框，如图所示
3.点击图案中的下拉框，在下拉框里选择第一个剖面线即ANSI31，这是常用的剖面线。
下面会显示相应的剖面类型，严格来说不同的材料要用不同的剖面类型。
4.剖面线选择好后，点右侧的添加拾起点旁边的+号，这个命令就是要求我们要选择封闭的内部区域。
5.选择孔两边的封闭区域，按右键确认，又弹出图案填充的对话框，点下方的确认图案就被填充了。
6.如果图案填充线太密的话，可以把比例调高点，另外还可以设置不同的角度来改变剖面线的方向。
CAD中的剖面和截面分析技巧
CAD中的剖面和截面分析技巧在CAD软件中，剖面和截面分析是十分重要的功能，它们可以帮助我们更好地理解设计方案和进行工程分析。
本文将介绍CAD软件中剖面和截面分析的技巧与方法。
剖面分析是指通过切割模型或图形来观察其内部结构和特征。
在CAD软件中，我们可以使用剖面工具来实现这个目的。
首先，选择需要进行剖面分析的模型或图形，然后在工具栏中找到剖面工具。
点击该工具后，我们可以选择剖面的位置和方向。
一般情况下，我们可以选择垂直或水平方向进行剖面分析。
选择完毕后，我们点击确定按钮即可完成剖面的绘制。
剖面绘制完成后，我们可以进一步分析剖面的特征。
CAD软件提供了一系列的工具供我们使用。
例如，我们可以测量剖面的长度、宽度、高度等尺寸信息。
我们还可以通过填充不同的颜色或纹理来区分不同材质的部分。
此外，CAD软件还提供了截取剖面的功能，可以将剖面转化为一个独立的模型进行后续处理。
截面分析是指通过截取模型或图形的某个断面来进行分析。
与剖面分析类似，截面分析也是使用CAD软件中的工具来实现的。
首先，选择需要进行截面分析的模型或图形，然后在工具栏中找到截面工具。
点击该工具后，我们可以选择截面的位置和方向。
一般情况下，我们可以选择沿着某个坐标轴来进行截面分析。
选择完毕后，我们点击确定按钮即可完成截面的绘制。
截面绘制完成后，我们同样可以进行进一步的分析。
CAD软件提供了多种工具供我们使用。
例如，我们可以测量截面的面积、周长等尺寸信息。
我们还可以对截面进行填充和渲染，以便更好地展示其特征。
此外，CAD软件还支持对截面进行切换和旋转，方便我们观察不同角度的截面。
除了基本的剖面和截面分析技巧，CAD软件还提供了一些高级功能供专业用户使用。
例如，我们可以创建剖面或截面的动画来展示其变化过程。
我们还可以进行多个剖面或截面之间的比较和对比。
此外，CAD软件还支持与其他工具的集成，例如有限元分析和流体力学分析等工具，以便进行更深入的设计和分析。
CAD教案图案填充与
CAD教案图案填充与编辑一、教学目标1. 让学生了解图案填充的基本概念和作用。
2. 培养学生掌握图案填充的的操作方法。
3. 使学生能够熟练运用图案填充编辑功能进行图形调整。
二、教学内容1. 图案填充的概念与作用2. 图案填充的类型及设置3. 图案填充的操作步骤4. 图案填充的编辑功能5. 典型实例讲解与练习三、教学重点与难点1. 教学重点：图案填充的概念、类型及设置，图案填充的操作步骤，图案填充的编辑功能。
2. 教学难点：图案填充的高级设置，图案填充编辑功能的应用。
四、教学方法1. 讲授法：讲解图案填充的基本概念、类型及设置。
2. 演示法：展示图案填充的操作步骤和编辑功能应用。
3. 练习法：让学生通过实际操作练习，掌握图案填充的技巧。
4. 问答法：解答学生在学习过程中提出的问题。
五、教学过程1. 导入：通过展示实际案例，引出图案填充的概念和作用。
2. 新课讲解：讲解图案填充的类型及设置，演示图案填充的操作步骤。
3. 课堂练习：让学生动手实践，进行图案填充操作。
4. 练习讲评：解答学生在练习过程中遇到的问题，总结操作技巧。
5. 图案填充编辑功能讲解：演示图案填充的编辑功能及其应用。
6. 课堂练习：让学生利用图案填充编辑功能进行图形调整。
7. 练习讲评：解答学生在练习过程中遇到的问题，总结操作技巧。
8. 总结与拓展：回顾本节课所学内容，布置课后作业，鼓励学生进行图案填充创作。
六、教学评价1. 课堂练习：评估学生在课堂练习中对图案填充的掌握程度。
2. 课后作业：布置与图案填充相关的课后作业，收集并评估学生的完成情况。
3. 小组讨论：组织学生进行小组讨论，分享彼此在图案填充中的应用经验。
4. 教师评价：根据学生的表现，给予及时的反馈和评价。
七、教学案例1. 案例一：简单的矩形图案填充2. 案例二：复杂的多边形图案填充3. 案例三：渐变图案填充效果实现4. 案例四：图案填充在实际工程中的应用八、课后作业1. 练习一：利用图案填充对给定的图形进行填充。
cad如何画剖面线
cad如何画剖面线
在CAD中画三视图需要剖面线条，那么大家知道cad如何画剖面线吗?下面是店铺整理的方法，希望能给大家解答。
cad画剖面线的方法：
1、输入命令;
2、在工具栏上单击BHATCH 命令图标，弹出“边界图案填充”对话框;
3、选择剖面线类型;
4、在图案类型区，先在下拉列表中选择“预定义”，再单击“图案”下拉列表后面的按钮，在弹出的“填充图案调色板”对话框中选择“ANSI31”剖面线，然后单击“确定”按钮返回到“边界图案填充”对话框;
5、设置剖面线缩放比例和角度;
6、在“边界图案填充”对话框中设“比例”为“15”，角度为“0”;
7、设置剖面线边界;
8、单击“拾取点”按钮，返回图纸，在图7.11所示“1”、“2”两区域内各点取一点，点选后剖面线边界呈虚像显示，然后按回车键或使用右键菜单返回“边界图案填充”对话框。
预览设置效果;
9、单击“预览”按钮，返回图纸，显示绘制剖面线结果。
预览后按回车键或使用右键菜单返回“边界图案填充”对话框。
如剖面线间距值不合适，可修改“比例”值，如边界参数不合适，可单击“高级”标签进行修改，修改后再预览，直至满意;
10、绘出剖面线。
预览结果满意后，单击“确定”按钮将结束该命令，绘出剖面线。
剖面线的标注及画法详解步骤图_简述剖面图的绘图步骤
剖面线的标注及画法详解步骤图为了能够清晰地表示出剖视图与剖切位置及投射方向之间的对应关系，绘制剖视图时应将剖切线、剖切符号和剖视图名称标注在相应的视图上，下面是店铺整理的一些关于剖面线的标注的相关资料，供您参考。
剖面线的标注相关资料剖视图的标注包括以下内容。
(1)剖切线：指示剖切位置的线(用点画线表示)。
(2)剖切符号：指示剖切面起、止和转折位置及投射方向的符号。
注意：剖切面起、止和转折位置用粗短画线表示。
投射方向用箭头或粗短线表示。
机械图中均用箭头表示。
(3)视图名称：一般应按“X-X”(“X-X”一般用大写的英文字母来写)的标注方式来标注剖视图名称，在相应视图上涌剖切符号表示剖切位置和投影方向，并标注相同的字母。
剖切符号、剖切线和字母的组合标注如图1-3所示。
cad剖面线的画法双击auto CAD 的图标，进而打开该软件左击操作窗口中的最左上角的图标，会下拉出一个菜单栏，在此菜单中点击“打开”按钮，进而打开自己要操作的图形鼠标左键单击左面“绘图工具栏”中的“图案填充”图标，进而弹出如下“图案填充和渐变色”窗口在“图案填充和渐变色”窗口中点击“图案(P)：”后的窗口，在下拉菜单中选取要填充的图案的基本形状在“图案填充和渐变色”窗口中点击“角度(G)：”和“比例(S)：”下的窗口，在下拉菜单中选取要填充的图案的基本形状的角度和显示比例左击“图案填充和渐变色”窗口中左上方的“添加：拾取点”前的加号图标，然后就会返回原图形窗口在原图形窗口中将鼠标的光标依次移动到要填充图案的区域并以此单击鼠标左键，此时选中区域的边界线会变成虚线，进而选中所要填充的区域然后，右击鼠标在弹出的菜单栏中点击“确定”按钮就会重新弹出“图案填充和渐变色”窗口，然后单击下方确定按钮就会看到选中的区域中填充了剖面线建筑中剖面图的剖面方向看法剖面图的数量是根据房屋的具体情况和施工实际需要而决定的。
剖切面一般横向，即平行于侧面，必要时也可纵向，即平行于正面。
如何在CAD中进行遮挡剖面绘制
如何在CAD中进行遮挡剖面绘制CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于设计和制造领域的软件，可以帮助人们以数字形式创建和修改3D模型。
在建筑、机械和工业设计等领域，绘制剖面图是常见的需求之一。
本文将介绍如何在CAD中进行遮挡剖面绘制，以帮助读者更好地应用CAD软件。
首先，打开CAD软件并加载需要绘制遮挡剖面的模型。
确保模型正确加载并显示在CAD视窗中。
第二步是选择绘制剖面所需要的平面。
在CAD中，常见的选择平面的方法有两种：一是使用平面命令，二是选择构件本身所具有的平面。
如果选择使用平面命令，可以在CAD工具栏上找到平面命令图标，点击后根据软件提示进行选择。
一般情况下，平面命令要求选择一个图案或曲线，将根据该图案或曲线垂直于该平面绘制剖面。
如果选择使用构件本身的平面，需要使用CAD软件提供的选择工具选择需要绘制剖面的构件。
在选择过程中，可以使用放大和缩小工具在模型上进行视图调整以便更好地选择构件。
选择完所有需要绘制剖面的构件后，点击确定按钮。
第三步是使用遮挡命令来绘制剖面。
在CAD工具栏上找到遮挡命令图标，点击后根据软件提示选择需要绘制剖面的构件。
通常该命令要求选择一个或多个构件作为遮挡区域，然后根据所选构件的遮挡关系和相对位置生成对应的遮挡剖面。
在选择构件时，可以使用放大和缩小工具进行视图调整以便更好地选择构件。
选择完所有需要绘制剖面的构件后，点击确定按钮。
第四步是调整遮挡剖面的绘制参数。
在CAD中，可以对绘制参数进行调整以达到不同需求的遮挡剖面绘制。
例如，可以设置遮挡剖面线的类型、颜色和粗细，以及剖面的标签和尺寸等。
调整完绘制参数后，点击绘制按钮开始绘制遮挡剖面。
绘制过程中，CAD软件会根据所选构件的遮挡关系和相对位置生成对应的遮挡剖面。
最后，保存绘制好的遮挡剖面。
在绘制完成后，可以将遮挡剖面保存为CAD支持的文件格式，例如DWG或DXF等，以便将其用于后续的分析、排布和展示等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD教程第26章－用图案填充命令绘制剖面线
一、图案填充命令
启动命令
◆命令： Bhatch
◆“绘图”菜单在“绘图”菜单中单击“图案填充”选项
◆“绘图”工具栏在“绘图”工具栏中单击图案填充图标
用任意一种方式启动命令后，系统弹出如图 13－1所示的“边界图案填充”对话框快速选项卡。
该对话框的主要选项含义如下：
1.类型设置图案类型。
在其下拉列表选项中“预定义”为用AutoCAD的标准填充图案文件中的图案进行填充；“用户定义”为
用用户自己定义的图案进行填充；“自定义”表示选用 ACAD.PAT图案文件或其它图案中的图案文件。
2.图案确定填充图案的样式。
单击下拉箭头，出现填充图案样式名的下
拉列表选项供用户选择；单击其右边的对话框按钮图标将出现如图 13－2所示的“填充
图13-1“边界图案填充”
图案调色板”对话框，显示系统提供的填充图案。
用户在其中选中图案名或者图案图标后，单击“确定”按钮，该图案即设置为系统的默认值。
机械制图中常用的剖面线图案为 ANSI31。
3.样例显示所选填充对象的图形。
图 13-2“填充图案调色板”对话框
4.角度设置图案的旋转角。
系统默认值为0。
机械制图规定剖面线倾角为45°或135°，特殊情况下可以使用30°和60°。
若选用图案ANSI31,剖面线倾角为45°时，设置该值为0°；倾角为
135°时，设置该值为90°。
5.比例设置图案中线的间距，以保证剖面线有适当的疏密程度。
系统默认值为1。
6.拾取点提示用户选取填充边界内的任意一点。
注意：该边界必须封闭。
7.选择对象提示用户选取一系列构成边界的对象以使系统获得填充边界。
8.预览预览图案填充效果。
9.确定结束填充命令操作，并按用户所指定的方式进行图案填充。
三、实例讲解
以轴承座为例，介绍用 AutoCAD2004表达机件视图的步骤和方法。
1、创建或调用样板图。
2、布图打开中心线层，运用直线命令绘制图中的主要中心线。
这一步应注意中心线的位置安排要考虑给尺寸标注留出空间。
3、画机件的主、左视图。
如图13－3。
4、选择适当的表达方法并修改视图。
如图13－4。
图13－3
5、画剖面符号。
方法和步骤如下：
1 、启动“图案填充”命令。
2 、在如图 13－1所示的“边界图案填充”对话框“快速”选项卡中，选取“类型”为“预定义”；“图案”为ANSI31；角度为0°；比例为2。
3 、单击“拾取点”按钮，在要画剖面线的区域内取点。
如图 13－4左视图中的1、2、3点。
此时，选中的区域内亮显。
4 、回车，返回“边界图案填充”对话框。
5、单击“预览”按钮，预览剖面线在图中的显示情况。
6、单击“确定”按钮，将剖面线绘制到图中。
如图 13－5。
图 13-5 7、存盘退出。
