ne555管脚图及内部原理图
ne555管脚功能原理应用电路图与pdf资料
NE555管脚功能原理应用电路图与pdf资料一．ne555管脚图及内部原理图NE555内部电路方框图：内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。
电路内部方框图电路引脚图参考【电子制作】二．应用电路图触摸延时灯集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后，定时器进入稳态。
此时定时电容CT的电压为：VCT=VC C=6V。
对555这个等效触发器来讲，两个输入都是高电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按一下按钮开关SB之后，定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。
继电器KA吸动，常开接点闭合，曝光照明灯点亮。
按钮开关按一下后立即放开，于是电源电压就通过RT向电容C T充电，暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。
继电器KA释放，曝光灯HL熄灭。
暂稳态结束，有恢复到稳态。
NE555的详细介绍和引脚图
NE555的历史介绍NE555(TimerIC)大约在1971年由Si gneti cs Corpor ation发布，在当时是唯一非常快速且商业化的T imerIC，在往后的30年来非常普遍被使用，且延伸出许多的应用电路，尽C M OS技术版本的Ti mer IC如MOT OROLA的MC1455已被大量的使用，但原规格的N E555依管近年來然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列I C的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
b. NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地)，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
NE555应用电路
NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类电路作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类电路作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类电路作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

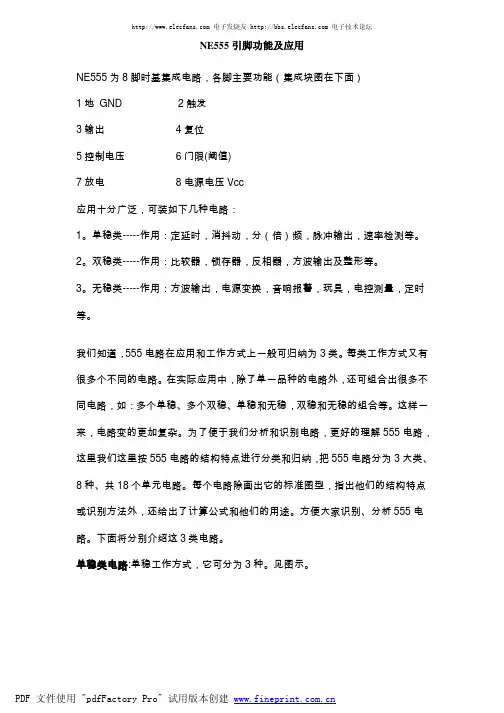

NE555引脚功能及应用
NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路:单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
ne555管脚功能原理应用电路图与pdf资料
NE555管脚功能原理应用电路图与pdf资料一．ne555管脚图及内部原理图NE555内部电路方框图：内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。
电路内部方框图电路引脚图参考【电子制作】二．应用电路图触摸延时灯集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后，定时器进入稳态。
此时定时电容CT的电压为：VCT=VC C=6V。
对555这个等效触发器来讲，两个输入都是高电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按一下按钮开关SB之后，定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。
继电器KA吸动，常开接点闭合，曝光照明灯点亮。
按钮开关按一下后立即放开，于是电源电压就通过RT向电容C T充电，暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。
继电器KA释放，曝光灯HL熄灭。
暂稳态结束，有恢复到稳态。
555引脚图
NE555引脚图及ne555的作用介绍ne555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。
ne555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。
ne555时基电路有两种封装形式有，一是dip双列直插8脚封装，另一种是sop-8小型（smd）封装形式。
其他ha17555、lm555、ca555分属不同的公司生产的产品。
内部结构和工作原理都相同。
ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.ne555属于cmos工艺制造.NE555引脚图介绍如下1地GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛.下面是一个简单的ne555电路应用NE555绍NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
555引脚图2
NE555引脚图及ne555的作用介绍ne555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。
ne555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。
ne555时基电路有两种封装形式有，一是dip双列直插8脚封装，另一种是sop-8小型（smd）封装形式。
其他ha17555、lm555、ca555分属不同的公司生产的产品。
内部结构和工作原理都相同。
ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.ne555属于cmos工艺制造.NE555引脚图介绍如下1地GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛.下面是一个简单的ne555电路应用555时基集成电路引脚图及主要参数555时基集成电路是数字集成电路，是由21个晶体三极管、4个晶体二极管和16个电阻组成的定时器，有分压器、比较器、触发器和放电器等功能的电路。
它具有成本低、易使用、适应面广、驱动电流大和一定的负载能力。
在电子制作中只需经过简单调试，就可以做成多种实用的各种小电路，远远优于三极管电路。
555时基电路国内外的型号很多，如国外产品有：NE555、LM555、A555和CA555等；国内型号有5GI555、SL555和FX555等。
它们的内部结构和管脚序号都相同，因此，可以直接互相代换。
但要注意，并不是所有的带555数字的集成块都是时基集成电路，如MMV555、AD555和AHD555等都不是时基集成电路。
常见的555时基集成电路为塑料双列直插式封装（见图5-36），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
(图5-36)555时基集成电路各引脚功能描述：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;⑧是电源正极VC。
NE555芯片原理
NE555芯片（1）简介NE555 是属于555 系列的计时IC（IC 即集成电路）的其中的一种型号，是一种用途很广且相当普遍的计时IC，利用它再外接电阻电容可以极其方便地搭建出单稳态触发器和多谐振荡器，被广泛应用在波形的产生与变换、测量与控制、家用电器、电子玩具等领域。
（2）外观（3）参数功能特性A、供电电压：4.5V—18VB、供应电流：3-6 mAC、输出电流：225mA (max)D、上升/下降时间：100 ns（4）内部结构（等效逻辑结构）（5）NE555 各引脚介绍Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号如果要高电平，须大于2/3 VCC，低电平须低于1/3 VCC。
Pin 3 (输出) -当芯片开始工作时555 的输出脚位。
于高电位时的最大输出电流大约200 mA 。
U=0)送至这个脚位时会复位整个芯片，使芯片重 Pin 4 (复位) –一个低逻辑电位(41新开始工作（字母上有横杠表示低电平有效）。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - 重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC 以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚3 有相同的电流输出能力，当输出为ON 时为LOW，对地为高阻抗，当输出为OFF 时为HIGH，对地为低阻抗。
Pin 8 (V cc) -这是555 个计时器IC 的正电源电压端。
供应电压的范围是+4.5 伏特(最小值)至+16 伏特(最大值)。
（6）真值表。
NE555引脚功能及应用
NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路:单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
NE555内部结构详情
5K
5K
5K
555内部结构图
多谐振荡器又称为方波振荡器。
下图为555构成的多谐振荡器。
图中，C是外接定时电容，R1，R2是充电电阻，R2又是放电电阻。
5断电容C1用于防止干扰，大部分时候可以不接。
当接通电源后，Vcc要通过R1，R2对电容C充电，充至电容电压Uc=2/3Ucc时,输出端Uo 输出低电平，同时内部三极管导通使7脚接地，
电容C又要通过R2，再经过7脚内部三极管的CE结放电，Uc电压下降，当Uc下降到1/3Vcc 时，Uo输出高电平，内部三极管截止，7脚恢复高电平（虚高），C又被重新充电。
以后重复这个过程，获得方波输出，其震荡周期为：
T=T1+T2≈0.7（R1+R2）C+0.7R2C
=0.7（R1+2R2）C
2/3
1/3
Vcc
Vcc
Uc
555原理分析图。
555定时器引脚图
555定时器引脚图
555定时器是一种集成电路芯片，常被用于定时器、脉冲产生器和振荡电路。
555可被作为电路中的延时器件、触发器或起振元件。
下面我们来看看555定时器引脚图和555芯片的引脚参数及功能。
555引脚图
一、555定时器引脚功能：
引脚1：GND（地），功能：接地，作为低电平（0V）
引脚2：TRIG（触发），功能：当此引脚电压降至1/3VCC（或由控制端决定的阈值电压）时输出端给出高电平。
引脚3：OUT（输出），功能：输出高电平（+VCC）或低电平。
引脚4：RST（复位），功能：当此引脚接高电平时定时器工作，当此引脚接地时芯片复位，输出低电平。
引脚5：ctrl（控制），功能：控制芯片的阈值电压。
（当此管脚接空时默认两阈值电压为1/3VCC与2/3VCC）.
引脚6：THR（阈值），功能：当此引脚电压升至2/3VCC（或由控制端决定的阈值电压）时输出端给出低电平。
引脚7：DIS（放电），功能：内接OC门，用于给电容放电。
引脚8：V+,VCC（供电），功能：提供高电平并给芯片供电。
二、555定时器参数（以ne555参数为主）
供电电压(VCC)： 4.5-16 V
额定工作电流(VCC= +5 V)： 3-6 mA
额定工作电流(VCC= +15 V)： 10-15 mA
最大输出电流： 200 mA
最大功耗： 600mW
最低工作功耗： 30mW（5V），225mW（15V）
温度范围： 0-70°C
以上便是555引脚图以及555芯片引脚功能，以及555定时器的参数相关信息，希望对大家有所帮助。
NE555简介
NE555简介555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555定时器的内部电路框图和外引脚排列图分别如图2.9.1 和图 2.9.2 所示。
它内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。
它提供两个基准电压VCC/3 和2VCC /3555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当5 脚悬空时，则电压比较器C1 的同相输入端的电压为2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端TR 的电压小于VCC /3，则比较器C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。
如果阈值输入端TH 的电压大于2VCC/3，同时TR 端的电压大于VCC /3，则C1 的输出为0，C2 的输出为1，可将RS 触发器置0，使输出为0 电平。
它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。
一般用5V。
3脚：输出端V o2脚：低触发端脚：TH高触发端4脚：是直接清零端。
当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
7脚：放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下，555时基电路的功能表如表6—1示。
表6—1 555定时器的功能表清零端高触发端TH 低触发端Q 放电管T 功能0 导通直接清零××1 0 1 x 保持上一状态保持上一状态1 1 0 1 截止置11 0 0 1 截止置11 1 1 0 导通清零主要用于产生脉冲信号。
ne555管脚及功能
讲解员 林方胜
555芯片图及原理
• 555 定时器是一种模拟和 数字功能相结合的中规模 集成器件。一般用双极性 工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还 有对应的双定时器 556/7556。555 定时器的 电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电 流约为 200mA，因而其输 出可与 TTL、CMOS 或者模 拟电路电平兼容。
注意事项
[6].虽然TDA2030A所需的元件很少，但所选的元 件必须是品质有保障的元件。。
ห้องสมุดไป่ตู้
谢谢观赏
电路特点
[1].外接元件非常少。 [2].输出功率大，Po=18W(RL=4Ω)。 [3].采用超小型封装（TO-220）,可提高组 装密度。 [4].开机冲击极小。 [5].内含各种保护电路，因此工作安全可靠 。主要保护电路有：短路保护、热保护、 地线偶然开路、电源极性反接（Vsmax=12V ）以及负载泄放电压反冲等。
特点
[6].TDA2030A能在最低±6V最高±22V的电压 下工作在±19V、8Ω阻抗时能够输出16W的 有效功率，THD≤0.1%。无疑，用它来做电 脑有源音箱的功率放大部分或小型功放再 合适不过了。
注意事项
[1].TDA2030A具有负载泄放电压反冲保护电路，如 果电源电压峰值电压40V的话，那么在5脚与电源 之间必须插入LC滤波器，二极管限压（5脚因为任 何原因产生了高压，一般是喇叭的线圈电感作用 ，使电压等于电源的电压）以保证5脚上的脉冲串 维持在规定的幅度内。 [2].热保护：限热保护有以下优点，能够容易承 受输出的过载（甚至是长时间的），或者环境温 度超过时均起保护作用。
NE555原理图及应用实例
NE555原理图及应用实例(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
NE555引脚功能及应用
NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路:单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
NE555内部结构及应用电路
555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。
通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。
555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。
TTL型号最后数码为555，CMOS 型号最后数码为7555。
一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。
内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。
比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。
上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。
比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。
上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。
电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。
555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。
其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。
A1控制R端，A2控制S端。
为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。
BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。
ne555 资料 内部结构详解
无线电爱好者协会第一次会员培训之ne555培训一、门电路1、与门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB同时为1时输出Y才为1，可理解为如下电路，开关AB同时闭合灯才亮2、或门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB其中一个为1时输出Y为1，可理解为如上电路，开关AB闭合其中一个灯就亮3、非门（小圆圈代表“非”）开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭开关A闭合，则灯灭；A断开，则灯亮4、“与非”门和“或非”门与非门：或非门：二、电压比较器功能：比较两个电压大小当”+”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”+”输入端电压低于”－”输入端时，电压比较器输出为低电平；三、触发器用Q*及Q’*表示Vc1和Vc2输入之前的G2和G1输出的状态1、当Vc1=1，Vc2=0时，Q=(Vc2&&Q’*)’=1,则Q’=(Vc1&&Q)’=02、当Vc1=0，Vc2=1时，Q’=(Vc1&&Q*)=1,则Q=(Vc2&&Q’)=03、当Vc1=Vc2=1时，Q=(Q’*)’=Q*,Q’=(Q*)’=Q’*4、当Vc1=Vc2=0时，Q’=(Vc1&&Q*)’ =(0&&Q*)’=1, Q=(Vc2&&Q’*)’=1综上四点分析可知，除去第四点不在我们考虑范围内，前三点有两个规律：1、当Vc1和Vc2相异时，触发器输出的Y等于Vc1的值2、当Vc1=Vc2=1时，触发器输出的Y保持为上一次的状态Y*不变四、ne555内部结构→图1图3图1可分成3个模块，如图2；为使电路简单化，如图3我们知道触发器输入什么会输出什么后，把触发器直接用方框代替即可，这样就不需要每次都去分析触发器如何工作1、初始分析：（1）如左图，ne555内部有三个5k欧的电阻，三个电阻分别占用电压为1/3 Vcc,则VR1和VR2的电势分别为2/3 Vcc，1/3Vcc，分别接入比较器C1的“+”和C2的“-”，则(a)当Vi1>2/3 Vcc时，Vc1=0；当Vi1<2/3 Vcc时，Vc1=1;(b)当Vi2>1/3 Vcc时，Vc2=1；当Vi2<1/3Vcc时，Vc2=0。
NE555引脚功能及应用
NE555引脚功能及应用1.引脚功能：-引脚1（GND）：接地引脚，连接到电路的地线。
-引脚2（TRIG）：触发引脚，接收外部信号来触发定时器。
-引脚3（OUT）：输出引脚，用来输出产生的脉冲信号。
-引脚4（RESET）：复位引脚，用于复位或停止定时器。
-引脚5（CTRLVCC）：控制电源引脚，用来控制电源的电压。
-引脚6（THRES）：阈值引脚，用来设置定时器的上限。
-引脚7（DISCH）：放电引脚，控制放电的路径。
-引脚8（VCC）：正电源引脚，连接到电路的正电压。
2.引脚应用：-单稳态多谐振荡器：通过在TRIG引脚上加一个外部触发脉冲信号，可以产生一个单脉冲宽度由外界信号决定的脉冲。
通过改变外界信号的频率和幅度，可以实现不同的多谐振荡器功能，如频率计、计时器等。
-方波发生器：将TRIG引脚和RESET引脚保持低电平，将THRES引脚和CTRLVCC引脚相连接。
在这种配置下，NE555可以产生一个固定频率和占空比可调的方波信号。
通过调整电阻和电容值，可以实现不同频率和占空比的方波信号。
-PWM调制器：将TRIG引脚和DISCH引脚分别与电阻和电容相连，CTRLVCC引脚与电源相连。
通过改变电阻和电容的值，可以调整PWM信号的频率和占空比，进而实现对电机、LED等器件的调光和调速功能。
-电压控制震荡器：通过在CTRLVCC引脚加电压，可以实现电压控制的震荡器。
可以将外界电压信号作为输入，调整输出的频率和占空比，从而实现电压控制的应用。
-电压跟随器：将THRES引脚和CTRLVCC引脚相连，通过改变DISCH 引脚上的电压，可以调整OUT引脚上的电压，实现电压跟随的功能。
这在实际应用中可以用于控制系统的电压调节和应变传感器的电路。
NE555是一种非常灵活的集成电路，具有多种引脚配置和应用。
通过调整电阻、电容和外部信号，可以实现不同功能的定时器、脉冲发生器、PWM调制器等。
它被广泛应用于计时、测量、开关控制、模拟信号处理等领域。
