110KV电网分析及继电保护设计毕业设计
110kV区域电网的继电保护设计
11、对于由不对称负荷或外部不对称短路而引起的负序过电流，一般在50MW及以上的发电机上装设负序过电流保护。
本题目中的G1、G2、G3发电机额定容量分别为50MW、50MW、70MW，均小于100MW，因此要装设的保护有：纵联差动保护（与发电机变压器共用）、匝间短路保护、定子接地保护G3可多装设一组负序过电流保护。
由此可得：本次设计的变压器主保护为：瓦斯保护、纵联差动保护；后备保护为：复合电压启动的过电流保护、零序电流电压保护、过负荷保护。
1.5线路保护配置
在110-220kV中性点直接接地电网中，线路的保护以以下原则配置：
（1）对于相间短路，单侧电源单回线路，可装设三相多段式电流电压保护作为相间短路保护。如不满足灵敏度要求，应装设多段式距离保护。双电源单回线路，可装设多段式距离保护，如不能满足灵敏度和速动性的要求时，则应加装高频保护作为主保护，把多段式距离保护作为后备保护。
4、对于采用发电机变压器组单元接线的发电机，容量在对100MW以下的，应装设保护区小于90%的定子接地保护;容量在100MW以上的，应装设保护区为100%的定子接地保护；
5、1MW以上的水轮发电机，应装设一点接地保护装置；
6、与母线直接连接的发电机，当单相接地故障电流大于允许值时，应装设有选择性的接地保护装置；
正序阻抗
零序阻抗
线路阻抗标幺值的计算：
正序阻抗
零序阻抗
式中： ——每公里线路正序阻抗值Ω/ km
——每公里线路零序阻抗值Ω/km
——线路长度km
——基准电压115kV
——基准容量100MVA
110KV电网继电保护设计
110KV电网继电保护设计继电保护是电网运行中至关重要的一环，其作用是在发生故障时迅速切除故障部分，保护电网的安全运行。
110KV电网作为中高压电网的重要组成部分，其继电保护设计至关重要。
本文将深入研究110KV电网继电保护设计，探讨其原理、技术要点以及优化方案。
一、110KV电网继电保护原理110KV电网继电保护的原理是基于故障发生时的各种异常信号进行判断，并通过控制装置实现切除故障部分。
在设计中，需要考虑到各种可能发生的故障类型和异常信号，并制定相应的逻辑关系和动作规则。
1.1 故障类型110KV电网可能发生的故障类型包括短路、接地故障、过载等。
短路是指两个或多个相之间或相与地之间出现低阻值连接；接地故障是指线路或设备与地之间出现低阻值连接；过载则是指线路或设备承受超过额定负荷而导致运行异常。
1.2 异常信号在故障发生时，电网中会出现各种异常信号，如电流异常、电压异常、频率异常等。
这些异常信号是继电保护的重要依据，通过对这些信号的监测和分析，可以判断出故障的类型和位置，并采取相应的保护动作。
二、110KV电网继电保护技术要点110KV电网作为中高压电网的重要组成部分，其继电保护设计的合理性和准确性对于保障电力系统的安全稳定运行具有举足轻重的作用。
在110KV电网继电保护设计中，有以下几个关键的技术要点需要特别关注：2.1精确测量精确测量是继电保护设计的基础，也是关键的一环。
在故障发生时，通过精确测量电流、电压、频率等各种参数，可以准确判断故障类型和位置，从而为故障切除和系统保护提供依据。
为了实现精确测量，需要在继电保护设计中选用高精度、高可靠性的测量仪表，并通过定期校准和检修等手段确保其测量准确性。
2.2快速动作110KV电网继电保护的另一个重要特点是快速动作。
在发生故障时，快速切除故障部分是防止事态扩大和降低对整个系统影响的关键。
因此，在继电保护设计中，应充分考虑动作速度，采用快速响应的控制装置和保护装置，确保故障切除的及时性和准确性。
110KV变压器继电保护系统设计_本科毕业设计说明书
本科毕业设计说明书110KV变压器继电保护系统设计110KV TRANSFORMER PROTECTION SYSTEM DESIGN学院（部）：电气与信息工程学院110KV变压器继电保护系统设计摘要本设计首先对电力工业发展、电力系统的概念和变电站的设计等做了一个初步的概括。
然后进行变电站的负荷计算和无功补偿计算等等。
再利用结果对主变压器台数和容量进行选择和主结线方案的确定。
其中对主接线的选择做了较为详细的说明。
选择过电流保护，对电网进行短路电流计算，包括适中电流的正序、负序、零序电流的短路计算，整定电流保护的整定值。
在过电流保护不满足的情况下，相间故障选择距离保护，接地故障选择零序电流保护，同时对距离保护、零序电流保护进行整定计算。
其中电器设备的选择主要包括：断路器、隔离开关、PT、CT、支柱绝缘子、套管、母线导体、避雷器、电抗器、高压熔断器等。
关键词：变电站，继电保护，短路计算，设备选型110KV TRANSFORMER PROTECTION SYSTEM DESIGNABSTRACTThe design is first on the development of the power industry, power system substation design concepts and made a preliminary summary. Then substation load calculation and reactive power compensation calculations and so on. And then use the results to the number of units on the main transformer and capacity to select and determine the main wiring scheme. One of the main terminal of choice to do a more detailed explanation.Select overcurrent protection, short-circuit current calculation on the grid, including the moderate current positive, negative and zero sequence current short circuit calculation, setting current protection setting value. Over-current protection is not satisfied in the case, phase fault distance protection options, select the zero sequence ground fault current protection, while the distance protection for zero sequence current protection setting calculation. The selection of electrical equipment which include: circuit breakers, disconnectors, PT, CT, insulators, bushings, bus conductors, surge arresters, reactors, high voltage fuses, etc.KEYWARDS：substation, relay protection, short circuit calculations, equipment selection目录摘要 (I)ABSTRACT (II)1.1供电技术的发展概况 (1)1.2变电站技术的发展 (1)1.3 110kV变电站发展现状 (2)1.4变电站设计的基本要求 (3)2电气主接线的设计 (4)2.1主接线概述 (4)2.2 主接线设计原则 (4)2.3 主接线选择 (5)3 主变压器的选择 (6)3.1 主变压器的选择原则 (6)3.1.1 主变压器台数的选择 (6)3.1.2 主变压器容量的选择 (6)3.1.3 主变压器型式的选择 (7)3.1.4 绕组数量和连接形式的选择 (7)3.2 主变压器选择结果 (8)4 所用电设计 (9)4.1 所用变选择 (9)4.2 110KV变电站主接线图 (10)5 110KV变电站电气部分短路计算 (11)5.1 变压器的各绕组电抗标幺值计算 (11)5.2 10KV侧短路计算 (11)5.3 110KV侧短路计算 (13)6导体和电气设备的选择 (14)6.1 电气设备选择的基本条件 (14)6.1.1 电气设备选择的一般原则 (14)6.1.2 电气设备选择的技术条件 (14)6.1.3 工作条件 (14)6.1.4 短路稳定条件 (14)6.1.5 绝缘水平 (15)6.1.6 环境条件 (15)6.2 高压隔离开关与断路器的选择与校验 (16)6.2.1 隔离开关的用途 (16)6.2.2 对隔离开关的基本要求 (16)6.2.3 隔离开关的类型 (17)6.2.4 高压断路器的用途和类型 (17)6.2.5 对高压断路器的基本要求 (17)6.2.6参数选择 (18)6.2.7 隔离开关与断路器的选择 (18)6.3 互感器的选择与校验 (19)6.3.1 电流互感器的选择 (19)6.3.2 电压互感器的选择 (1)6.4 高压熔断器和避雷器的选择与校验 (2)6.5 母线与电缆线截面的选择与校验 (4)6.5.1 110kV侧进线的选择 (4)6.5.2 110kV母线的选择 (5)6.5.3 10kV母线的选择 (5)6.5.4 10kV电缆出线的选择 (5)6.6 绝缘子和穿墙套管的选择及校验 (6)6.6.1 支柱绝缘子的选择与校验 (6)6.6.2 穿墙套管的选择与校验 (7)7继电保护的配置 (8)7.1 继电保护装置基本原理 (8)7.2 出线保护的配置 (9)7.2.1 110kV侧出线的保护配置 (9)7.2.2 35kV侧出线的保护配置 (12)7.2.3 10kV侧出线的保护配置 (14)7.3变压器的保护配置 (16)7.3.1 变压器配置 (16)7.3.2 保护配置的整定 (17)7.4 母线的保护配置 (24)参考文献 (26)致谢 (27)1绪论1.1供电技术的发展概况电是能量的一种表现形式，电力已成为工农业生产不可缺少的动力，并广泛应用于一切生产部门和日常生活中。
110kv变电站电气一次部分设计毕业论文
摘要本设计是针对“ZYA市新建110KV变电站”一次设计的要求，对电力系统及变电所的具体情况进行了分析与说明，对主变压器和主接线进行了设计与选择，并进行了短路电流的计算，根据所求的结果和已知的数据确定了母线、母线引下线、断路器、隔离开关、绝缘子、避雷器等必需的电气设备,且对变电所进行了防雷设计。
根据变电所给定的负荷,我们不难对主变进行选择，并用一级和二级负荷对其容量的选择进行校验，根据远景与近景负荷的比较确定一期工程主变的台数.电气主接线的设计是变电站电气设计的主体，在设计中应以任务书为依据，以国家经济建设的方针、政策、技术规定、标准为保证供电可靠、调度灵准绳,结合工程实际情况在活、满足各项技术要求的前提下兼顾运行、维护方便,尽可能的节省投资。
导体和电气设备的选择是电气设计的主要内容之一，电力系统中各种电气设备的作用和工作条件不一样,具体选择的方法也不完全相同，但对它们都有一致的要求，电气设备要能可靠的工作，必须按正常工作条件进行选择，并按短路状态来校验热稳定和动稳定。
配电装置是根据电气主接线的连接方式，由开关电器、保护和测量电器，母线和必要的辅助设备组建而成的总体装置.以本设计来看110KV宜采用室外形式，35KV和10KV宜采用室内形式。
为了预防和限制雷电的危害性，变电站中还应采用防雷措施和防雷保护装置.关键词：断路器隔离开关配电装置避雷器AbstractThis design aims at the request which "WH the city newly built 110KV transformer substation” time designs, has carried on the analysis and the explanation to the electrical power system and the transformer substation special details, has carried on the design and the choice to the main transformer and the host wiring，and has carried on the short-circuit current computation，according to result and known data determination generator, generator download，circuit breaker，isolator, insulator, and so on which asks essential electrical equipment，also has carried on the anti-radar design to the transformer substation。
110KV变电站设计 毕业论文
Abstract
Thispaperdesigna110KV substation.Firstly，according tothegavedsystem,electricity lineand the parameters of load，which provided by the assignment book，through considering the substation which will be built and feeders，analysising load materials，confirming the Main electrical wiring form of 110KV、35KV、10KV side based on security,economy and reliability，then conform the numbers，volume and type of the main transformer through load calulation and supply district,thus getting the parameters of all the component，simplify electric circuit，select short point carry onshort circuit calculationsoperationcircuit，selectandcheckoutelectricalequipment,includingbus,breaker，disconnect switch，voltage transformer，current transformerand so on,so that conform the distribution apparatus。Configurating relay protection and setting-calculation for the electricity line，transformer and bus according to the load and short calculations。At the same time,this paper analyse simplylightning protection and grounding system。Finally,two pictures be drawed which include Main electrical wiring diagram and 110KV Power distribution equipment sectional drawing interval.

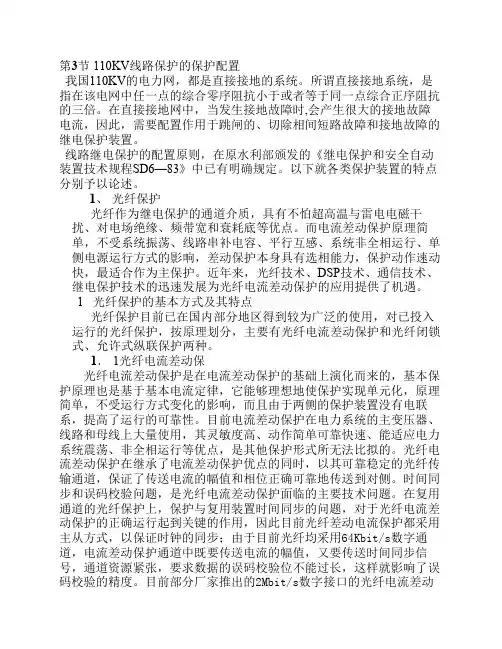

110KV线路保护的保护配置(毕业设计)
第3节110KV线路保护的保护配置我国110KV的电力网，都是直接接地的系统。
所谓直接接地系统，是指在该电网中任一点的综合零序阻抗小于或者等于同一点综合正序阻抗的三倍。
在直接接地网中，当发生接地故障时,会产生很大的接地故障电流，因此，需要配置作用于跳闸的、切除相间短路故障和接地故障的继电保护装置。
线路继电保护的配置原则，在原水利部颁发的《继电保护和安全自动装置技术规程SD6—83》中已有明确规定。
以下就各类保护装置的特点分别予以论述。
1、光纤保护光纤作为继电保护的通道介质，具有不怕超高温与雷电电磁干扰、对电场绝缘、频带宽和衰耗底等优点。
而电流差动保护原理简单，不受系统振荡、线路串补电容、平行互感、系统非全相运行、单侧电源运行方式的影响，差动保护本身具有选相能力，保护动作速动快，最适合作为主保护。
近年来，光纤技术、DSP技术、通信技术、继电保护技术的迅速发展为光纤电流差动保护的应用提供了机遇。
1 光纤保护的基本方式及其特点光纤保护目前已在国内部分地区得到较为广泛的使用，对已投入运行的光纤保护，按原理划分，主要有光纤电流差动保护和光纤闭锁式、允许式纵联保护两种。
1．1光纤电流差动保光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。
目前电流差动保护在电力系统的主变压器、线路和母线上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点，是其他保护形式所无法比拟的。
光纤电流差动保护在继承了电流差动保护优点的同时，以其可靠稳定的光纤传输通道，保证了传送电流的幅值和相位正确可靠地传送到对侧。
时间同步和误码校验问题，是光纤电流差动保护面临的主要技术问题。
在复用通道的光纤保护上，保护与复用装置时间同步的问题，对于光纤电流差动保护的正确运行起到关键的作用，因此目前光纤差动电流保护都采用主从方式，以保证时钟的同步；由于目前光纤均采用64Kbit/s数字通道，电流差动保护通道中既要传送电流的幅值，又要传送时间同步信号，通道资源紧张，要求数据的误码校验位不能过长，这样就影响了误码校验的精度。
110KV电网继电保护课程设计(成稿)
引言《电力系统继电保护》作为电气工程及其自动化专业的一门主要课程,主要包括课堂讲学、课程设计等几个主要部分。
在完成了理论的学习的基础上，为了进一步加深对理论知识的理解，本专业特安排了本次课程设计。
电能是现代社会中最重要、也是最方便的能源。
而发电厂正是把其他形式的能量转换成电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换成适合用户需要的其他形式的能量。
在输送电能的过程中,电力系统希望线路有比较好的可靠性,因此在电力系统受到外界干扰时,保护线路的各种继电装置应该有比较可靠的、及时的保护动作,从而切断故障点极大限度的降低电力系统供电范围。
电力系统继电保护就是为达到这个目的而设置的。
本次设计的任务主要包括了六大部分，分别为运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。
其中短路电流的计算和电气设备的选择是本设计的重点。
通过此次线路保护的设计可以巩固我们本学期所学的《电力系统继电保护》这一课程的理论知识，能提高我们提出问题、思考问题、解决问题的能力。
1 运行方式的选择1.1 运行方式的选择原则1.1.1 发电机、变压器运行方式选择的原则(1)一个发电厂有两台机组时，一般应考虑全停方式，一台检修，另一台故障；当有三台以上机组时，则选择其中两台容量较大机组同时停用的方式。
对水电厂，还应根据水库运行方式选择。
(2)一个发电厂、变电站的母线上无论接几台变压器，一般应考虑其中容量最大的一台停用。
1.1.2 变压器中性点接地选择原则(1)发电厂、变电所低压侧有电源的变压器，中性点均要接地。
(2)自耦型和有绝缘要求的其它变压器，其中性点必须接地。
(3)T接于线路上的变压器，以不接地运行为宜。
(4)为防止操作过电压，在操作时应临时将变压器中性点接地，操作完毕后再断开，这种情况不按接地运行考虑。
110kv高压输电线路继电保护设计
110kv高压输电线路的继电保护设计前言随着电力系统迅速发展，我们不断对它提出新的要求，电力系统对继电保护的要求也不断提高。
继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
对电力系统继电保护的基本性能要求是有选择性，速动性，灵敏性，可靠性。
这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。
特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。
重点进行了电路的化简，短路电流的求法，继电保护中电流保护、距离保护的具体计算。
目录第1章绪论 (11)1.1 设计基础条件 (11)1.2 设计内容 (11)1.3 设计要求 (22)第2章短路电流计算 (33)2.1 短路电流计算原则 (33)2.2 电力网络元件参数计算 (33)2.3 最大运行方式 (33)2.4 最小运行方式 (44)第3章110kv高压输电线路继电保护整定计算 (66)3.1 三段式方向性电流保护整定计算 (66)3.11 QF6的三段式电流保护整定计算 (77)3.12 QF4的三段式电流保护整定计算 (77)3.13 QF2的三段式电流保护整定计算 (88)3.2 三段式距离保护正定计算 (99)3.21 QF6的距离保护 (99)3.22 QF4的距离保护 (99)3.23 QF2的距离保护 (1010)3.3 线路差动保护 (1010)3.31 A’C段线路差动保护 (1010)3.32 BC段线路纵差保护 (1111)3.33 AB段线路纵差保护 (1111)第4章自动重合闸装置 (1111)第5章电力系统各元件继电保护装置的选择 (1212)5.1 保护配置 (1313)5.2 各插件原理说明 (1313)5.3 主要技术指标 (1313)收获和体会 (1414)参考文献 (1515)附录1616第1章绪论1.1 设计基础条件单侧电源环形网络如图1.1所示，已知：（1）网络中各线路采用带方向或不带方向的电流电压保护，所有变压器均采用纵联差动保护作为主保护，变压器均为Ｙ，d11接线；（2）发电厂的最大发电容量为3×50ＭＷ，最小发电容量为2×50ＭＷ；（3）网络的正常运行方式为发电厂发电容量最大且闭环运行；（4）允许的最大故障切除时间为0.85s；（5）线路AB、BC、AD、CD的最大负荷电流分别为230、150、230和140Ａ，负荷自起动系数5.1ssK；（6）各变电所引出线上的后备保护的动作时间如图示，△t＝0.5s；（7）线路正序电抗每公里均为0.4Ω；图1.1 单侧电源环形网络图1.2设计内容（1）短路电流计算1）确定电力系统最大运行方式和最小运行方式，计算最大短路电流值和最小短路电流值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计（论文）题目 110KV电网分析及继电保护设计学生姓名学号专业电力系统继电保护及其自动化目录10KV电网分析及继电保护设计任务书 (5)第一章电力系统元件参数计算 (9)1.1线路参数 (9)1.2变压器参数计算： (11)1.3发电机参数： (17)1.4负荷参数： (17)1.5外部系统参数 (19)1.6电网建模 (20)第2章电力系统潮流分析 (20)2.1潮流分析： (21)第3章静态分析 (26)第4章短路电流计算 (27)4.1 最大运行方式110KV线路短路分析 (29)4.2最小运行方式110KV线路短路分析 (33)4.3电气设备的选择、 (33)第5章电力网继电保护方式选择与整定计算 (37)5.1 35KV线路保护整定 (39)5.2 变压器继电保护的整定 (41)第六章配电装置图的绘制 (44)6.1互感器的配置： (44)6.2 35KV及以下中性点非直接接地电网中线路保护配置 (45)6.3发电机保护配置 (45)6.4 变压器保护配置 (45)参考文献 (47)摘要电力系统的运行要求安全可靠、电能质量高、经济性好。
但是，电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖地域辽阔。
受自然条件、使用设备及人为因素等的影响，可能出现各种故障和不正常运行状态。
故障中最常见，危害最大的是各种型式的短路。
为此，设置以各级计算机为中心，用分层控制方式实施的安全监控系统，它能对包括正常运行在内的各种运行状态实施监控，能更进一步地确保电力系统的安全运行。
本次毕业设计是以110KV电力网分析、设计为例，根据任务书中地理主接线图、线路、变压器和发电机等基本内容，计算出各个元件的有名值参数，再将有关数据转换为标幺值并构建一个电力系统运行模型。
然后对如何分析电网运行方式、电网调压措施、电力系统潮流和电力系统静态安全，计算短路电流，选择互感器、断路器、隔离开关、避雷器等设备，整定变压器纵联差动保护、线路距离保护及三段式电流保护等进行详细论述，通过计算论证整个电力网，设计出了更具合理性和经济性的电力网运行系统。
在分析、计算和论证的过程中，结合继电保护和安全自动装置技术规程、新编电气工程手册规范等，并采用CAD软件绘制了大量电气图，等进一步完善了设计。
关键词：短路电流、运行方式、调压、潮流、静态安全绪论电力系统是由发电、变电、输电、供电、配电、用电等设备和技术组成的将其他形式的能源转换为电能源的一个统一系统。
电能是现代社会中最重要、也最为方便的能源。
而发电厂是把其他形式的能量转换为电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换为适合用户需要的其他形式的能量。
在输送电能的过程中，电力系统希望线路要有比较好的可靠性。
因此必须分析电力系统正常运行和电力系统受到外界干扰时运行的各种状态，根据运行状态分析的结果，对主变、线路等保护选用选择性高的、速动性快的、灵敏性高的、可靠性高的继电保护设备，从而切断故障点，极大限度的降低了对电力系统供电范围的影响。
电力系统继电保护就是为达到这个目的而设置的，其最终目的就是保证整个电力网络安全运行。
10KV电网分析及继电保护设计任务书一.任务简介本设计以某地区的实际电网作为研究的案例，在其基础上可开展电力系统建模、潮流计算、运行方式报告撰写、故障分析和保护设计等任务。
该电网涵盖35kV和110kV两个电压等级，并通过一个110kV变电站的110kV 母线与外电网连接。
该电网的电网地理接线图如下图所示。
电网中包含了火电发电机、水电发电机、线路、三绕组变压器、两绕组变压器、负荷等典型的电网设备或组成部分，具体的设备参数如下所述。
1.电网地理接线图2.系统各元件主要参数（2）35kV变电站两绕组变压器参数（3）110kV变电站三绕组变压器参数（6）外网短路阻抗三.设计内容l. 原始资料分析、电力系统建模。
2. 电网运行方式分析。
3. 电网的电压调整策略4. 对某条线路进行保护的整定计算及继电保护选型。
四.设计成品1.设计说明书及计算书（包括电网建模、短路电流计算及整定计算）；2.电网运行方式分析说明；3.电网电压调整策略说明；4.短路电流计算结果及主要设备选择结果；5.某出线保护整定结果；6.保护二次展开图；第一章电力系统元件参数计算1.1线路参数计算公式：SB=100MV A UB=UA V一般R.X.B分别为线路的正序参数，在计算时电导常忽略不计，1.2变压器参数计算：1.双绕组变压器计算参数变压器计算公式：SB=100MV A UB=UA V：双绕组变压器的等值电路如下图所示。
由上面变压器计算公式和等值电路图得出变压器的参数如下：三绕组变压器：三绕组变压器计算公式：变压器计算公式：SB=100MV A UB=UA V：三绕组变压器的等值电路习惯上用1.2.3绕组分别表示高.中.低压测绕组。
三绕组变压器的参数计算公式与双绕组变压器相同，可以套用。
由于三绕组变压器的短路试验是两两绕组短接第三绕组开路的方式下进行，所以要根据两两绕组的短路试验数据，先求出各个绕组的短路损耗，短路电压的数据，见下表：三绕组变压器等值电路：三绕组变压器励磁导纳的求取与双绕组变压器完全相同。
三绕组变压器计算参数：发电机的参数水力发电机丰大出力70%，枯大出力20%。
火力发电机丰大出力80%，枯大出力80%。
额定功率因素均取0.9，XD%均取10.5.1.3发电机参数：负荷参数要求：华银铝变电站的负荷按变电容量的80%算；其余35KV变电站丰大负荷按该站变电容量的1.4负荷参数：功率因数取0.9251.5外部系统参数：6）外网短路阻抗三.设计内容l. 原始资料分析、电力系统建模。
2. 电网运行方式分析。
3. 电网的电压调整策略4. 对某条线路进行保护的整定计算及继电保护选型。
四.设计成品1.设计说明书及计算书（包括电网建模、短路电流计算及整定计算）；2.电网运行方式分析说明；3.电网电压调整策略说明；4.短路电流计算结果及主要设备选择结果；5.某出线保护整定结果；6.保护二次展开图；1.6电网建模由原始数据，把原始的地理图转换成等值电路图。
我们就可以算出以上线路，发电机，变压器，负荷的参数，把原始的地理图转换成接线图。
110KV电压等级的变压器折算到10.5KV 侧。
35KV电压等级变压器折算到10.5KV侧。
利用powerworld软件绘制出以下电网图。
第2章电力系统潮流分析电力系统潮流分析是指电力系统在某一稳态的正常运行方式下，电力网络各节点的电压和功率的分布的计算。
电力系统潮流的计算和分析是电力系统运行和规划工作的基础。
它主要有一下目的：（1）检车电力系统各元件是否过负荷。
（2）检查电力系统各节点的电压是否满足电压质量的要求。
（3）根据对各种运行法式的潮流分布计算，可以帮助我们正确地选择系统的结线方式，合理调整负荷，以保证电力系统安全、可靠地运行，向用户供给高质量的电能。
（4）根据功率分布，可以选择电力系统的电气设备和导线截面积，可以为电力系统继电保护整定计算提供必要的数据等。
（5）为电力系统的规划和扩建提供依据。
（6）为调压计算、经济运行计算、短路计算和稳定计算提供必要的数据。
2.1潮流分析：2.1.1电力系统中性点的运行方式电力系统的中性点是指：三相电力系统中星形连接的变压器或发电机中性点。
目前我国的电力系统采用中性点运行方式主要有三种，中性点不接地，经过消弧线圈和直接接地，前两种称不接地电流系统；后一种又称为大接地电流系统。
如何选择发电机或变压器中性点的运行方式，是一种比较复杂的综合性的技术经济问题，不论采用哪一种运行方式，都涉及到供电可靠性，过电压绝缘配合，继电保护和自动装置的正确动作，系统的布置，电讯及无线电干扰，接地故障时对生命的危险以及系统稳定等一系列问题。
在我国，一般情况下110KV及以上的电压等级电网采用中性点直接接地运行方式，66KV及以下的电压等级电网采用中性点不接地或经消弧线圈接地运行方式。
2.1.2变压器中性点接地方式的考虑大电流接地电网中，中性点接地变压器的数目及分布，决定了零序网络结构，影响着零序电压和零序电流的大小和分布。
为了保持零序网络的稳定，利于继电保护的整定，且接地保护有较稳定的保护区和灵敏性，希望中性点接地变压器的数目及分布基本保持不变；为防止由于失去中性点后发生接地故障时引起的过电压，应尽可能地使各个变电所的变压器保持有一台中性点接地；同时为降低零序电流，应减少中性点接地变压器的数目。
综合上述要求，变压器中性点接地方式的选择原则如下：①中间变电所母线有穿越电流或是变压器低压侧有电源，因此至少要有一台变压器中性点接地，以防止由于接地短路引起的过电压。
②电厂并列运行的变压器，应将部分变压器的中性点接地。
这样，当一台中性点接地的变压器由于检修或其他原因切除时，将另一台变压器中性点接地，以保持系统零序电流的大小和分布不变。
③终端变电所变压器低压侧无电源，为提高零序保护的灵敏性，变压器应不接地运行。
④对于双母线按固定连接方式的变电所，每组母线上至少应有一台变压器中性点直接接地。
这样，当母联开关断开后，每组母线上仍然保留一台中性点直接接地的变压器⑤变压器中性点绝缘水平较低时，中性点必须接地。
综合上述变压器中性点接地方式的选择原则要求，在本次所设计网络有110KV和35KV两个电压等级中。
我们选择：110KV变电所要是有两台变压器并列运行的，其中一台采用中性点直接接地，另一台不接地，其余变电所只有一台变压器的均采用中性点直接接地方式运行。
35KV变电所要是有两台变压器并列运行的，其中一台采用中性点直接接地，另一台不接系统在正常运行情况下，不能用环网，采用开环运行方式。
避免电网形成环网，可断开都马线，汉了线，华银铝双回线路。
在丰大运行方式下，设置电网的电压上下限，如下：在基本运行方式下，系统在丰大运行潮流分析，加入电压上下限系统运行是产生的现象，如下：重载变压器负荷：系统出现重载现象，建议①：负荷不能在增加②：可以增加一台变压器③：可以给变压器扩容在丰大运行方式下，并没有出现过负荷支路，出现线路轻再如下：系统运行出现线路轻载，建议：可以转移负荷2.1.3调压措施一般调压措施有①改变发电机端电压调压。
在小型电力系统中，发电机就可保持较高或较低的端电压，满足负荷点的电压质量要求；在大型电力系统中，发电机调压一般只作为一种辅助调压的措施。
②改变变压器的变比调压。
是通过改变变压器的分接头来实现。
实际是改变用户处的电压，从本质上看，这种调压措施并不增加系统的无功功率容量，只是改变无功功率的分布。
因此，系统无功功率不足时，不能单靠这种措施来提高整个系统的电压水平。
③补偿无功功率调压。
