一种大体积混凝土双循环自动温控装置

专利名称：一种大体积混凝土双循环自动温控装置
专利类型：实用新型专利
发明人：赵文杰,刘相涛,吉柳彧,丛利,何娟,张元会,高健,赵春阳,赵洋,孙庆鑫
申请号：CN202121158993.7
申请日：20210527
公开号：CN215631809U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种大体积混凝土双循环自动温控装置，包括内冷却循环系统和外冷却循环系统，所述内冷却循环系统包括循环水箱、循环自吸泵、金属冷凝管和热偶传感器模块，所述循环水箱内部设置有循环自吸泵；通过设置内冷却循环系统，使内冷却循环系统中的热偶传感器模块对大体积混凝土墙体的温度进行探测，实时监控测温点内热偶传感器模块所测大体积混凝土墙体内外温度变化规律，进而启动内冷却循环系统中的循环自吸泵，使循环自吸泵将循环水箱内部的水通过进水管输入金属冷凝管的内部进行墙体降温，进而可实现自动测温和降温，作业效率高，工程质量保障高。

申请人：中国建筑第八工程局有限公司
地址：200112 上海市浦东新区世纪大道1568号中国建筑第八工程局有限公司
国籍：CN
代理机构：北京清控智云知识产权代理事务所(特殊普通合伙)
代理人：管士涛
更多信息请下载全文后查看。

一种大体积混凝土温控装置[实用新型专利]

专利名称：一种大体积混凝土温控装置
专利类型：实用新型专利
发明人：张会峰,贾会民,常建峰,杨松伟,姚玉才,江永利,李鑫,张少良,谢文良,郭亚峰,王国宾,任永祥,侯颖哲,武文
洋,王晗
申请号：CN201920866338.3
申请日：20190611
公开号：CN211226939U
公开日：
20200811
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种大体积混凝土温控装置，包括储液箱和冷却管道，储液箱的左侧下部设置有冷却管道，冷却管道的右下部设置有动力泵，动力泵的左侧的冷却管道上从左到右依次设置有压力表和第一温度表，储液箱的上部冷却管道上设置有第二温度表，储液箱的右侧上部设置有溢流阀，冷却管道的最左侧伸入大体积混凝土的内部，大体积混凝土从内到外分别设置有冷却管道、温控管道、大体积混凝土、外温控层和束紧装置，大体积混凝土的下部设置有下测温传感器，大体积混凝土的上部设置有上测温传感器，外温控层挂置在束紧装置上；本实用新型具有温度控制准确，防止开裂的优点。

申请人：许昌水利建筑工程有限公司,许昌职业技术学院
地址：461000 河南省许昌市新兴路206号
国籍：CN
代理机构：许昌豫创知识产权代理事务所(特殊普通合伙)
代理人：李海帆
更多信息请下载全文后查看。

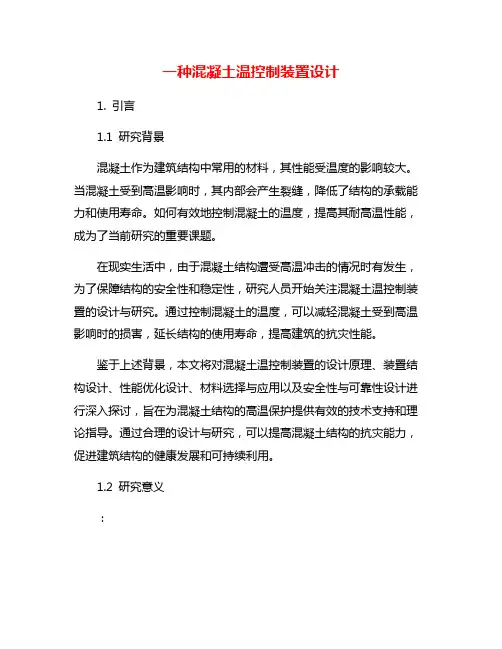

一种混凝土温控制装置设计

一种混凝土温控制装置设计1. 引言1.1 研究背景混凝土作为建筑结构中常用的材料，其性能受温度的影响较大。

当混凝土受到高温影响时，其内部会产生裂缝，降低了结构的承载能力和使用寿命。

如何有效地控制混凝土的温度，提高其耐高温性能，成为了当前研究的重要课题。

在现实生活中，由于混凝土结构遭受高温冲击的情况时有发生，为了保障结构的安全性和稳定性，研究人员开始关注混凝土温控制装置的设计与研究。

通过控制混凝土的温度，可以减轻混凝土受到高温影响时的损害，延长结构的使用寿命，提高建筑的抗灾性能。

鉴于上述背景，本文将对混凝土温控制装置的设计原理、装置结构设计、性能优化设计、材料选择与应用以及安全性与可靠性设计进行深入探讨，旨在为混凝土结构的高温保护提供有效的技术支持和理论指导。

通过合理的设计与研究，可以提高混凝土结构的抗灾能力，促进建筑结构的健康发展和可持续利用。

1.2 研究意义：混凝土作为建筑业中常用的材料，在施工过程中容易受到温度的影响而产生裂缝，降低了其整体的强度和耐久性。

研发一种有效的混凝土温控制装置显得尤为重要。

混凝土温控制装置可以帮助在施工过程中减少混凝土的裂缝产生，提高混凝土结构的整体性能和耐久性。

温控装置可以有效控制混凝土的温度变化，减少混凝土的收缩和膨胀，保证混凝土结构的稳定性和安全性。

混凝土温控制装置的研究对于提高建筑施工效率和质量也具有重要意义。

通过合理设计和应用温控装置，可以减少施工周期，降低施工成本，提高建筑结构的质量和可靠性。

研究混凝土温控制装置具有重要的实际意义和应用前景，对于推动建筑业的发展和提升建筑结构的质量水平具有积极作用。

1.3 研究现状混凝土温控制装置是近年来工程领域日益关注的一个重要课题。

目前，随着建筑结构的不断发展和更新，对混凝土温度的控制要求也越来越高。

而在温度控制装置的设计方面，国内外已有不少相关研究成果。

目前，国内外对混凝土温控制装置设计的研究主要集中在以下几个方面：针对混凝土在施工过程中受到外部环境温度影响的问题，研究人员提出了各种温控装置的设计方案，包括温度传感器的选择与布置、加热和冷却系统的设计等。

一种大体积混凝土温度报警装置

专利名称：一种大体积混凝土温度报警装置
专利类型：实用新型专利
发明人：侯振国,王英彬,陈瑜,李鹏飞,许纪平,朱亚鹏申请号：CN202120410029.2
申请日：20210225
公开号：CN215803265U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种大体积混凝土温度报警装置，涉及大体积混凝土施工技术领域，包括供水装置、分水器、混凝土冷却系统、回水装置、水泵、阀门组件、温度检测组件、控制调节装置。

其中，供水装置包括热水箱和冷水箱，分水器将热水箱和冷水箱内的水混合后，通入到混凝土冷却系统中的冷却管内，以对大体积混凝土内部进行降温，阀门组件可以调节进入到分水器中的热水和冷水流量以调节混合水的温度，控制调节装置对温度检测组件检测到的对应位置处的温度信号与设定温度范围对比来调节混合水温，最终使冷却水管中的混合水达到合适的温度，使大体积混凝土内部的温度场变化按照温控的目标发展，从而解决大体积混凝土容易产生裂缝的技术问题。

申请人：中国建筑第七工程局有限公司,中建七局总承包有限公司
地址：450000 河南省郑州市经开第十五大街267号
国籍：CN
代理机构：郑州中鼎万策专利代理事务所(普通合伙)
代理人：黄照倩
更多信息请下载全文后查看。

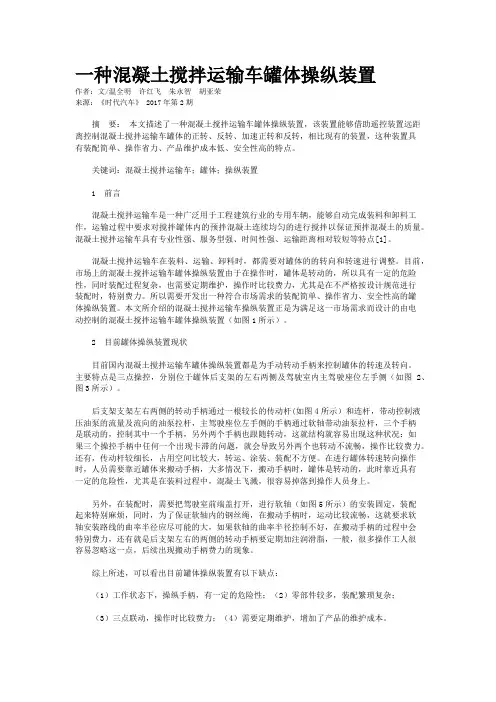

一种混凝土搅拌运输车罐体操纵装置

一种混凝土搅拌运输车罐体操纵装置作者：文/温全明许红飞朱永智胡亚荣来源：《时代汽车》 2017年第2期摘要：本文描述了一种混凝土搅拌运输车罐体操纵装置，该装置能够借助遥控装置远距离控制混凝土搅拌运输车罐体的正转、反转、加速正转和反转，相比现有的装置，这种装置具有装配简单、操作省力、产品维护成本低、安全性高的特点。

关键词：混凝土搅拌运输车；罐体；操纵装置1 前言混凝土搅拌运输车是一种广泛用于工程建筑行业的专用车辆，能够自动完成装料和卸料工作，运输过程中要求对搅拌罐体内的预拌混凝土连续均匀的进行搅拌以保证预拌混凝土的质量。

混凝土搅拌运输车具有专业性强、服务型强、时间性强、运输距离相对较短等特点[1]。

混凝土搅拌运输车在装料、运输、卸料时，都需要对罐体的的转向和转速进行调整。

目前，市场上的混凝土搅拌运输车罐体操纵装置由于在操作时，罐体是转动的，所以具有一定的危险性，同时装配过程复杂，也需要定期维护，操作时比较费力，尤其是在不严格按设计规范进行装配时，特别费力。

所以需要开发出一种符合市场需求的装配简单、操作省力、安全性高的罐体操纵装置。

本文所介绍的混凝土搅拌运输车操纵装置正是为满足这一市场需求而设计的由电动控制的混凝土搅拌运输车罐体操纵装置（如图1所示）。

2 目前罐体操纵装置现状目前国内混凝土搅拌运输车罐体操纵装置都是为手动转动手柄来控制罐体的转速及转向。

主要特点是三点操控，分别位于罐体后支架的左右两侧及驾驶室内主驾驶座位左手侧（如图2、图3所示）。

后支架支架左右两侧的转动手柄通过一根较长的传动杆(如图4所示）和连杆，带动控制液压油泵的流量及流向的油泵拉杆，主驾驶座位左手侧的手柄通过软轴带动油泵拉杆，三个手柄是联动的，控制其中一个手柄，另外两个手柄也跟随转动，这就结构就容易出现这种状况：如果三个操控手柄中任何一个出现卡滞的问题，就会导致另外两个也转动不流畅，操作比较费力。

还有，传动杆较细长，占用空间比较大，转运、涂装、装配不方便。

一种混凝土温控制装置设计

一种混凝土温控制装置设计混凝土在现代建筑中扮演着至关重要的角色，混凝土在施工和养护过程中需要考虑温度控制的问题。

正常混凝土施工应在5~35℃的温度范围内进行，而在特殊环境下，比如极端高温或低温环境下，混凝土的温度控制更加困难。

设计一种混凝土温控制装置是十分必要的。

一种混凝土温控制装置的设计需要考虑多个方面的因素，包括施工环境、温度监测、温度控制及安全性等。

本文将对这些方面进行详细的讨论，希望能为混凝土温控制装置的设计提供一些借鉴和参考。

一、施工环境施工环境是设计混凝土温控制装置时需要首先考虑的因素。

不同的施工环境可能需要不同的温控方案。

在极端高温环境下，需要采取降温措施，比如使用降温剂或者遮阳设施；而在极端低温环境下，需要加热措施，比如使用加热设备或者保温覆盖物。

在设计混凝土温控制装置时，需要对施工环境进行充分的调研和分析，了解施工环境的温度变化规律和特点，以便选择合适的温控方案。

二、温度监测温度监测是混凝土温控制装置设计中至关重要的一环。

只有准确监测混凝土的温度变化，才能采取有效的温控措施。

常见的温度监测方式包括使用温度传感器进行实时监测，或者通过数据采集系统对混凝土的温度进行记录和分析。

在设计混凝土温控制装置时，需要选择合适的温度监测设备，并设计合理的监测方案，以确保对混凝土温度变化的及时、准确的监测。

三、温度控制四、安全性安全性是设计混凝土温控制装置时需要优先考虑的因素。

混凝土温控制装置涉及到电气设备、加热设备、降温剂等物质，因此需要考虑到安全隐患的防范和控制。

在设计加热设备时，需要考虑到防火防爆的要求；在选择降温剂时，需要考虑到对环境和人体的安全影响。

在设计混凝土温控制装置时，需要优先考虑安全性，并在设计中充分考虑到安全隐患的防范和控制，以确保混凝土温控制装置的安全可靠。

一种大体积混凝土用吊罐温控装置[发明专利]

专利名称：一种大体积混凝土用吊罐温控装置
专利类型：发明专利
发明人：孙启,许吉龙,施展,史新义,孙森,陈云飞,吴继想,陈海峰,李易泽,邢健
申请号：CN202011491615.0
申请日：20201216
公开号：CN112502439A
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本发明提供一种大体积混凝土用吊罐温控装置，通过在吊罐内壁设置冷却水管，减少吊罐内部混凝土温度升高，通过检测温度变化，控制冷却装置工作，实现智能温控；在吊罐外壁设置保温材料，并配合设置风扇和洒水喷头，利用洒水喷头和风扇作用，形成水雾的局部气候，降低吊罐内部温度，同时避免热量交换，有效降低吊罐内部混凝土温度，从而较少混凝土运输过程中温升，减少浇筑温度，为混凝土温控提供有利条件。

申请人：河南省水利第二工程局
地址：450016 河南省郑州市经济开发区经北五路6号
国籍：CN
代理机构：郑州博派知识产权代理事务所(特殊普通合伙)
代理人：伍俊慧
更多信息请下载全文后查看。

大体积混凝土施工过程温度控制装置[实用新型专利]

专利名称：大体积混凝土施工过程温度控制装置
专利类型：实用新型专利
发明人：陈列勇,陈玉相,闫小军,张龙,邓小龙,张红,王成磊申请号：CN202220030164.9
申请日：20220104
公开号：CN216387877U
公开日：
20220426
专利内容由知识产权出版社提供
摘要：本实用新型公开的属于混凝土施工温度控制技术领域，具体为大体积混凝土施工过程温度控制装置，包括大体积混凝土、环境冷却装置与温度监测装置，所述环境冷却装置与温度监测装置连接，所述环境冷却装置包括制冷设备、耐低温导管、保温棉、冷却管及扎带，所述冷却管盘绕设在大体积混凝土内部，且冷却管的两端均纵向贯穿大体积混凝土外壁，所述冷却管的一端通过耐低温导管与制冷设备出液口连接，且冷却管的另一端与制冷设备进液口连接，所述保温棉包覆在耐低温导管外壁，本实用新型通过大体积混凝土内置的冷却管和外接制冷设备之间冷却液的循环，实现了对大体积混凝土内部的降温，能够有效解决大体积混凝土温度裂缝的开展问题。

申请人：中铁七局集团第三工程有限公司
地址：710000 陕西省西安市浐灞生态区广安路2899号西岸国际花园北苑10幢10401商铺国籍：CN
代理机构：苏州国卓知识产权代理有限公司
代理人：马德龙
更多信息请下载全文后查看。

一种大体积混凝土温度自动化监测装置[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011253058.9(22)申请日 2020.11.11(71)申请人上海大学地址 200444 上海市宝山区上大路99号(72)发明人秦世伟　戴自立　孙炎　陆俊宇　(74)专利代理机构上海上大专利事务所(普通合伙) 31205代理人何文欣(51)Int.Cl.G01K 13/00(2021.01)G01K 1/024(2021.01)(54)发明名称一种大体积混凝土温度自动化监测装置(57)摘要本发明公开了一种大体积混凝土温度自动化监测装置，主要包括太阳能电源、现场采集器、温度传感器和传感器引线。

太阳能电源与现场采集器相连，保证对温度传感器和现场采集器持续供电。

温度传感器利用微控制单元采集多通道的混凝土温度，利用传感器引线通过串口传输到现场采集器的主控芯片中进行温度数据的读取和保存。

现场采集器在接收到温度传感器传输的信号后，负责温度数据的信号匹配以及传输，将现场数据实时发送至云端服务器；现场采集器进行设备指令的接收与发送、设备睡眠与唤醒。

本发明采用无线通讯、USB通讯、自动化控制手段，操作简便，设计智能，可开发程度高，能够实现对工业、民用条件下大体积混凝土温度的现场和远程监测和预警。

权利要求书2页说明书7页附图4页CN 112556877 A 2021.03.26C N 112556877A1.一种大体积混凝土温度自动化监测装置，包括太阳能电源、现场采集器、温度传感器和传感器引线，其特征在于：太阳能电源与现场采集器相连，对温度传感器和现场采集器进行供电；温度传感器利用微控制单元MCU采集至少2个通道的多通道混凝土温度，利用传感器引线通过串口传输到现场采集器的的主控芯片中，进行温度数据的读取和保存；将温度传感器固定在钢筋上，进行不同测温点深度的设置，将温度传感器顶端的灵敏元件固定于各测温点处，温度传感器顶端的灵敏元件与钢筋之间用隔温垫片分隔，与混凝土接触的温度传感器顶端的灵敏元件和导线部分设有保护层，传感器的导线预留松弛缓冲部分；将固定温度传感器顶端的灵敏元件的钢筋固定在混凝土顶板钢筋骨架上，使固定温度传感器顶端的灵敏元件埋入混凝土中；将各传感器接头连接到多通道上；现场采集器包括电平转换器、无线信号卡槽、数码管，现场采集器在接收到温度传感器传输的信号后，进行温度数据的信号匹配以及传输，并通过无线网络信号将现场数据实时发送至云端服务器；现场采集器置于外置保护盒中；现场采集器还进行设备指令的接收与发送、设备睡眠与唤醒，对大体积混凝土温度的现场和远程的监测和预警提醒，使大体积混凝土温度自动化监测装置在一个测点即能满足大体积混凝土的温度测量工作；或者能保证大体积混凝土内部各预设测点温度能同步完成采集，而无需另外搭建装置分批测量。

一种混凝土出料温控装置[实用新型专利]

专利名称：一种混凝土出料温控装置专利类型：实用新型专利
发明人：韩军卫,吴永川,张宇
申请号：CN201920805569.3
申请日：20190531
公开号：CN210235965U
公开日：
20200403
专利内容由知识产权出版社提供
摘要：本实用新型涉及温控装置技术领域，且公开了一种混凝土出料温控装置，包括底座、机体、盖体、进料口和顶盖，所述机体的底部与底座的顶部固定连接，所述盖体底部的左侧通过转轴与机体的顶部活动连接，所述进料口的底部与盖体的顶部固定连接，所述顶盖的底部与进料口的顶部活动连接。

该混凝土出料温控装置，通过设置了进料口，进料口的内部设置有挤压机构，通过旋转转动盘，可以带动挤压杆转动，挤压杆通过螺纹的作用向下移动，使得挤压板和密封垫向下移动，通过密封垫对机体的内部进行密封，使得装置内部的剩余空间减小，机体在加热的过程中，热量不会传递到装置顶部的剩余空间内，从而减少了装置在加热过程中能源的浪费。

申请人：韩军卫
地址：071051 河北省保定市竞秀区复兴东路复兴苑小区10-2-1501
国籍：CN
更多信息请下载全文后查看。
