单片机7 数码管动态显示
数码管动态显示实验报告
一、实验目的1. 掌握数码管动态扫描显示的原理和编程实现方法；2. 熟悉单片机与数码管之间的接口连接；3. 学会使用定时器中断控制数码管的动态显示；4. 培养动手能力和问题解决能力。
二、实验原理数码管动态显示是通过单片机控制多个数码管同时显示不同的数字或字符，利用人眼的视觉暂留效应，实现快速切换显示内容，从而在有限的引脚数下显示更多的信息。
实验中，我们采用动态扫描的方式，依次点亮数码管，通过定时器中断控制扫描速度。
三、实验器材1. 单片机开发板（如51单片机、AVR单片机等）；2. 数码管（共阳/共阴自选）；3. 连接线；4. 电阻；5. 实验台；6. 编译器（如Keil、IAR等）。
四、实验步骤1. 设计电路图：根据实验要求，设计单片机与数码管的连接电路图，包括数码管的段码、位选信号、电源等。
2. 编写程序：使用C语言或汇编语言编写程序，实现数码管的动态显示功能。
（1）初始化：设置单片机的工作模式、定时器模式、端口方向等。
（2）显示函数：编写显示函数，实现数码管的点亮和熄灭。
（3）定时器中断服务程序：设置定时器中断，实现数码管的动态扫描。
3. 编译程序：将编写的程序编译成机器码。
4. 烧录程序：将编译后的程序烧录到单片机中。
5. 连接电路：将单片机与数码管连接好，包括数码管的段码、位选信号、电源等。
6. 运行实验：打开电源，观察数码管的显示效果。
五、实验结果与分析1. 实验结果：数码管按照预期实现了动态显示功能，依次点亮每位数码管，并显示出不同的数字或字符。
2. 分析：（1）通过调整定时器中断的周期，可以改变数码管的扫描速度，从而控制显示效果。
（2）在编写显示函数时，要考虑到数码管的共阳/共阴特性，选择合适的点亮和熄灭方式。
（3）在实际应用中，可以根据需要添加其他功能，如显示时间、温度等。
六、实验总结1. 通过本次实验，掌握了数码管动态显示的原理和编程实现方法。
2. 熟悉了单片机与数码管之间的接口连接，提高了动手能力。
数码管动态显示实验报告
数码管动态显示实验报告1.实验目的：本实验旨在通过使用单片机控制数码管的动态显示，了解数码管的原理和使用方法，加深对单片机控制的理解。
2.实验原理：数码管是由许多发光二极管（LED）组成的，每个数码管有7个发光二极管组成7段，再加上一个小数点（或8段数码管），通过控制每个发光二极管的亮灭状态，可以显示出数字、字母等字符。
本实验使用的是共阴极数码管，在通常情况下，数码管引脚为低电平时亮灯，为高电平时灭灯。
3.实验器材：-STC89C52单片机-共阴极数码管-电阻-面包板及连接线-电源4.实验步骤：步骤1：连接电路将数码管的7个引脚分别连接到单片机的7个I/O引脚上，并通过电阻限流。
连接电路后，确认连接无误。
步骤2：编写程序使用C语言编写程序，实现数码管的动态显示。
可以使用延时函数和位操作函数控制数码管的亮灭，通过改变每个数码管引脚的高低电平状态，实现显示不同的数字、字母。
步骤4：实验观察与分析观察数码管的显示效果，通过改变程序中的参数，可以实现不同的显示效果。
5.实验结果与分析：经过实验，我们成功实现了数码管的动态显示。
通过编写程序，我们可以实现数码管显示数字、字母等不同的字符。
调整程序中的参数，可以实现不同的动态显示效果，如流水灯、闪烁等。
数码管的动态显示是通过改变每个数码管引脚的高低电平实现的，通过快速改变引脚电平状态的时间间隔，创建了肉眼无法察觉的视觉效果，从而实现了动态显示。
此外，通过实验我们还了解到了单片机控制数码管的原理和方法，加深了对单片机控制的理解。
6.实验总结：通过本实验，我们了解到了数码管的动态显示原理和方法，并通过编写程序，成功实现了数码管的动态显示。
同时，我们还巩固了单片机控制的知识，提高了自己的动手能力和问题解决能力。
在今后的学习和工作中，我们将进一步掌握数码管的使用方法，并能够将其应用于更加复杂的应用场景中，实现更多有趣的功能。
单片机数码管动态显示

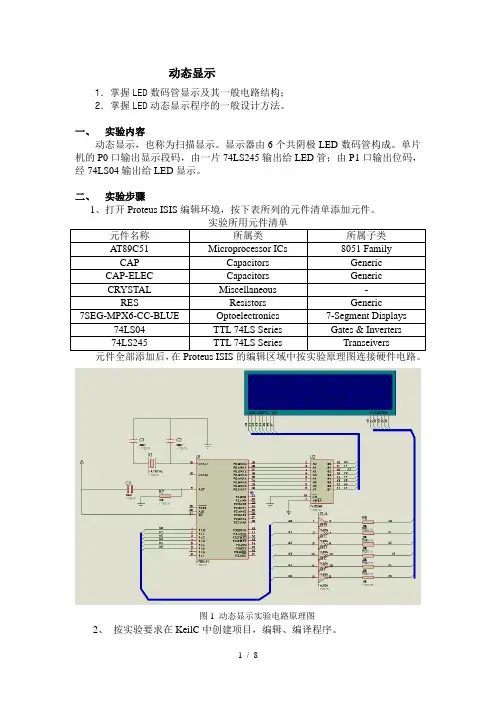

动态显示1．掌握LED数码管显示及其一般电路结构；2．掌握LED动态显示程序的一般设计方法。
一、实验内容动态显示，也称为扫描显示。
显示器由6个共阴极LED数码管构成。
单片机的P0口输出显示段码，由一片74LS245输出给LED管；由P1口输出位码，经74LS04输出给LED显示。
二、实验步骤1、打开Proteus ISIS编辑环境，按下表所列的元件清单添加元件。
图1 动态显示实验电路原理图2、按实验要求在KeilC中创建项目，编辑、编译程序。
3、将编译生成的目标码文件（后缀为.Hex）传入Proteus的实验电路中。
4、在Proteus ISIS仿真环境中运行程序，观察实验运行结果并记录。
三、实验要求1.编写一显示程序显示201071；2.显示特殊字符good；3.调整软件延时子程序的循环初值，逐渐加大每一位LED点亮的时间，观察程序运行结果。
四、参考程序dbuf equ 30h ;置存储区首址temp equ 40h ;置缓冲区首址org 00hmov 30h,#2 ;存入数据mov 31h,#0mov 32h,#1mov 33h,#0mov 34h,#7mov 35h,#1mov r0,#dbufmov r1,#tempmov r2,#6 ;六位显示器mov dptr,#segtab ;段码表首地址dp00: mov a,@r0 ;取要显示的数据movc a,@a+dptr ;查表取段码mov @r1,a ;段码暂存inc r1inc r0djnz r2,dp00disp0: mov r0,#temp ;显示子程序mov r1,#6 ;扫描6次mov r2,#01h ;从第一位开始dp01: mov a,@r0mov p0,a ;段码输出mov a,r2 ;取位码mov p1,a ;位码输出acall delay ;调用延时mov a,r2rl amov r2,ainc r0djnz r1,dp01sjmp disp0segtab: db 3fh,06h,5bh,4fh,66hdb 6dh,7dh,07h,7fh,6fhdelay: mov r4,#03h ;延时子程序aa1: mov r5,0ffhaa: djnz r5,aadjnz r4,aa1retend实验原理MCS－51单片机内设置了两个可编程的16位定时器T0和T1，通过编程，可以设定为定时器和外部计数方式。
proteus7 数码管动态显示
重点
能够读懂电路原理图，理解程序含义及步骤
难点
能够根据简单要求学会修改程序，达到教师要求
学情分析
学生思维灵活，课堂气氛活跃，喜欢动手操作
教学方法
一体化教学，着重实操教学
教学准备
根据教学要求做好PPT和演示程序，深入讲解程序
教学过程与内容
设计意图
教学方法

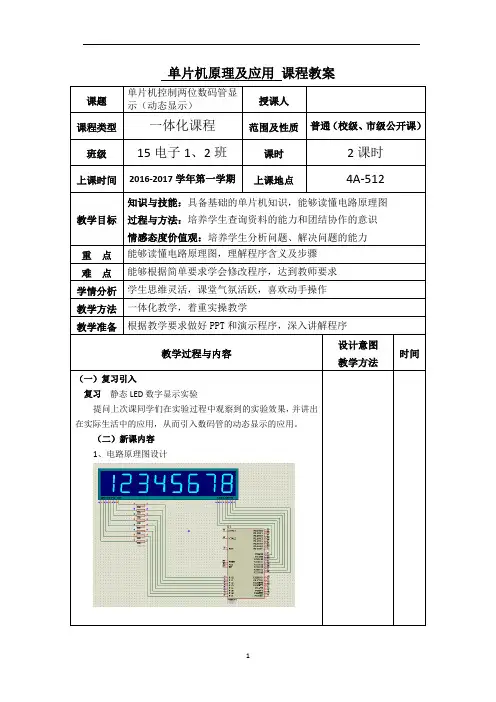

单片机原理及应用课程教案
课题
单片机控制两位数码管显示（动态显示）
授课人
课程类型
一体化课程
范围及性质
普通（校级、市级公开课）
班级
15电子1、2班
课时
2课时
上课时间
2016-2017学年第一学期
上课地点
4A-512
教学目标
知识与技能：具备基础的单片机知识，能够读懂电路原理图
过程与方法：培养学生查询资料的能力和团结协作的意识
时间
（一）复习引入
复习静态LED数字显示实验
提问上次课同学们在实验过程中观察到的实验效果，并讲出在实际生活中的应用，从而引入数码管的动态显示的应用。
（二）新课内容
1、电路原理图设计
2、电路控制程序讲解
#include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
{P2=0x00;
P2=0x01;
P1=table[aa];
delay(2);
P2=0x00;
P2=0x02;
P1=table[bb];
delay(2);P2Fra bibliotek0x00;P2=0x04;
简述七段数码管动态扫描显示原理

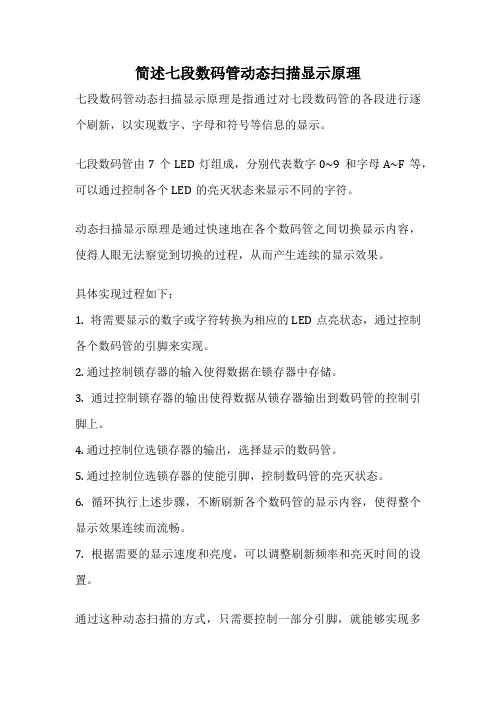

简述七段数码管动态扫描显示原理
七段数码管动态扫描显示原理是指通过对七段数码管的各段进行逐个刷新，以实现数字、字母和符号等信息的显示。
七段数码管由7个LED灯组成，分别代表数字0~9和字母A~F等，可以通过控制各个LED的亮灭状态来显示不同的字符。
动态扫描显示原理是通过快速地在各个数码管之间切换显示内容，使得人眼无法察觉到切换的过程，从而产生连续的显示效果。
具体实现过程如下：
1. 将需要显示的数字或字符转换为相应的LED点亮状态，通过控制各个数码管的引脚来实现。
2. 通过控制锁存器的输入使得数据在锁存器中存储。
3. 通过控制锁存器的输出使得数据从锁存器输出到数码管的控制引脚上。
4. 通过控制位选锁存器的输出，选择显示的数码管。
5. 通过控制位选锁存器的使能引脚，控制数码管的亮灭状态。
6. 循环执行上述步骤，不断刷新各个数码管的显示内容，使得整个显示效果连续而流畅。
7. 根据需要的显示速度和亮度，可以调整刷新频率和亮灭时间的设置。
通过这种动态扫描的方式，只需要控制一部分引脚，就能够实现多
个七段数码管的显示，从而减少了所需的引脚数量和控制复杂度，提高了显示的效率和可靠性。
单片机控制数码管动态扫描显示原理
P02 P03 P04 P05 P06
11 P01
P00
7 4 2 110
3
a b c d e f g dp
DPY
a
a
a
a
f g bf g bf g bf g b
e
ce
ce
ce
c
d
d
d
d
dp
dp
dp
dp
DPY 4 -LED
P20 P21 6 C0 P22 8 C2 P23 9 C3
12 C4
LED
U1
一、工作方式寄存器TMOD
工作方式寄存器TMOD用于设置定时/计数器的 工作方式，低四位用于T0，高四位用于T1。其格式 如下：
GATE：门控位。GATE＝0时，只要用软件使TCON中的 TR0或TR1为1，就可以启动定时/计数器工作；GATA＝1时， 要用软件使TR0或TR1为1，同时外部中断引脚INT0/1也为 高电平时，才能启动定时/计数器工作。即此时定时器的启 动条件，加上了INT0/1引脚为高电平这一条件。
VCC GND RXD TXD ALE/ P PSEN
40 20 10 11 30 29
P 14 P 15 P 16 P 17
8 K9 C K13
9 K10 D K14
A K11 E K15
B F
动态显示
动态显示的特点是将所有位数码管的段选线并联在 一起，由位选线控制是哪一位数码管有效。这样一来， 就没有必要每一位数码管配一个锁存器，从而大大地简 化了硬件电路。选亮数码管采用动态扫描显示。所谓动 态扫描显示即轮流向各位数码管送出字形码和相应的位 选，利用发光管的余辉和人眼视觉暂留作用，使人的感 觉好像各位数码管同时都在显示。动态显示的亮度比静 态显示要差一些，所以在选择限流电阻时应略小于静态 显示电路中的。
数码管动态显示，显示从1到9，每一位显示一个数字（单片机）
数码管动态显⽰，显⽰从1到9，每⼀位显⽰⼀个数字（单⽚机）//object: 动态显⽰数码管，从1显⽰到9//writer：mike//time: 2020,11,14#include<reg52.h>sbit wei = P2^7;sbit du = P2^6;//数组的类型指的是每⼀个元素的类型， code则指定存储在代码区，⽽⾮code 指存户在内存中。
unsigned int code data1[10] = {0x3F,//00x06,//10x5B,//20x4F,//30x66,//40x6D,//50x7D,//60x07,//70x7F,//80x6F//9};void delay(unsigned int);void main(){while(1){//⾸先打开位选wei = 1;P0 = 0xfe; //让第⼀位显⽰//关闭位选wei = 0;//打开段选du = 1;//显⽰数字1P0 = data1[1];//关闭段选du = 0;//点亮第⼀位之后，延时⼀段时间delay(1);//针对第⼆位数码管//打开位选wei = 1;//设置位选P0 = 0xfd;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[2];//关闭段选du = 0;delay(1);//针对第三位数码管//打开位选wei = 1;//设置位选P0 = 0xfb;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[3];//关闭段选du = 0;delay(1);//针对第四位数码管//打开位选wei = 1;wei = 0;//打开段选du = 1;//设置段选P0 = data1[4];//关闭段选du = 0;delay(1);//针对第五位数码管 //打开位选wei = 1;//设置位选P0 = 0xef;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[5];//关闭段选du = 0;delay(1);//针对第六位数码管 //打开位选wei = 1;//设置位选P0 = 0xdf;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[6];//关闭段选du = 0;delay(1);//针对第七位数码管 //打开位选wei = 1;//设置位选P0 = 0xbf;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[7];//关闭段选du = 0;delay(1);//针对第⼋位数码管 //打开位选wei = 1;//设置位选P0 = 0x7f;//关闭位选wei = 0;//打开段选du = 1;//设置段选P0 = data1[8];//关闭段选du = 0;delay(1);/* //针对第九位数码管 //打开位选wei = 1;//设置位选wei = 0xff;//关闭位选wei = 0;du = data1[9];//关闭段选du = 0;*/}}void delay(unsigned int x) {unsigned a, b;for(a=x;a>0;a--){for(b=120;b>0;b--); }}。
七段数码管动态显示控制
实验二七段数码管动态显示控制一、实验目的利用AT89S52和使用两位数码管显示器，循环显示两位数00-99。
其中P2.0和P2.1端口分别控制数码管的个位和十位的供电，当相应的端口变成低电平时，驱动相应的三极管会导通，+5V通过驱动三极管给数码管相应的位供电，这时只要P3口送出数字的显示代码，数码管就能正常显示数字。
二、实验要求1、使用两位数码管显示器，循环显示两位数00-99；2、具有电源开关和指示灯，有复位键；3、数码管动态显示，即扫描方式，每一位每间隔一段时间扫描一次。
字符的亮度及清晰度与每位点亮的停留时间和每位显示的时间内轮换导通次数有关。
三、实验电路四、实验器材AT89S52；动态扫描显示；共阳极数码管；电阻五、实验原理说明图1 AT89S52引脚图图2 共阳极七段数码管引脚图1AT89S52引脚图，说明如下：按照功能，AT89S52的引脚可分为主电源、外接晶体振荡或振荡器、多功能I/O 口、控制和复位等。
1．多功能I/O口AT89S52共有四个8位的并行I/O口：P0、P1、P2、P3端口，对应的引脚分别是P0.0 ～ P0.7，P1.0 ～ P1.7，P2.0 ～ P2.7，P3.0 ～ P3.7，共32根I/O线。
每根线可以单独用作输入或输出。
①P0端口，该口是一个8位漏极开路的双向I/O口。
在作为输出口时，每根引脚可以带动8个TTL输入负载。
当把“1”写入P0时，则它的引脚可用作高阻抗输入。
当对外部程序或数据存储器进行存取时，P0可用作多路复用的低字节地址/数据总线，在该模式，P0口拥有内部上拉电阻。
在对Flash存储器进行编程时，P0用于接收代码字节；在校验时，则输出代码字节；此时需要外加上拉电阻。
②P1端口，该口是带有内部上拉电阻的8位双向I/O端口，P1口的输出缓冲器可驱动（吸收或输出电流方式）4个TTL输入。
对端口写“1”时，通过内部的上拉电阻把端口拉到高电位，此时可用作输入口。
单片机数码管动态显示实验报告
单片机数码管动态显示实验报告单片机数码管动态显示实验程序(汇编)单片机数码管动态显示实验程序org 00hajmp headorg 0030hhead:mov sp,#0070hnum equ p0 ;p0口连接数码管reset:mov dptr ,#tabmov r0,#4sh:acall show_tabcall dptr_adddjnz r0,shmov r0 ,#4sjmp resetdptr_add:inc dptrinc dptrinc dptrinc dptrrettab :db0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,88H,83H,0C6H,0A1H,86H,8EH;;;;;;;;;;;;;;;;;;;;; 函数的功能是用来动态显示dptr上的四个数据 ;;;;;;;;;;;;;;;;;;;;;; show_tab:clr amov r2,#0mov r3,#148mov p2,#238loop:movc a,@a+dptrmov num ,aacall delay_5msinc r2mov a,r2;调用片选函数前注意A的变化acall select_movcjne r2,#4,loopmov r2,#0clr adjnz R3,loopret;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;;;;;select_mov:;p2的初值238push 0e0hmov a,p2rl amov p2,apop 0e0hretdelay_5ms:mov r6,#5signed_5ms:call delay_1msdjnz r6,signed_5msret篇二:单片机动态数码显示设计实验报告微机原理与接口技术实验报告实验题目:指导老师:班级:计算机科学与技术系姓名:动态数码显示设计2014年 12月3日实验十三动态数码显示设计一、实验目的1.掌握动态数码显示技术的设计方法。
单片机数码管动态显示1234-9999
一、实验目的1.掌握Keil软件的基本使用2.学习和掌握C语言编写程序的一般格式3.了解数码管与单片机的接口方法；4.了解数码管性能及动态显示编程方法；5.了解并掌握单片机系统中定时器中断控制的基本方法；二、实验内容用定时器中断实现四位数码管动态显示从1234-9999。
三、实验原理3.1基础知识介绍A.数码管是LED的升级，每位数码管里面继承了8个LED，点亮数码管就是点亮数码管里面的LED。
要在数码管上面显示相应的值，就是点亮不同位置的LED。
数码管有共阴和共阳两种，共阴数码管公共端是所有LED的负极连接在一起，相反共阳数码管公共端是所有LED的正极连接在一起。
一般公共端称作“位选”，控制每一个LED的称为“段选”。
数码管主要是利用视觉暂留的效果，通过快速循环点亮数码管方式，将数据呈现出来。
数码管如图1.2所示1.2数码管1.3数码管实物图/B.定时器定时器也可看作是对计算机机器周期的计数器。
因为每个机器周期包含12个振荡周期，故每一个机器周期定时器加1，可以把输入的时钟脉冲看成机器周期信号。
故其频率为晶振频率的1/12。
如果晶振频率为12MHz，则定时器每接收一个输入脉冲的时间刚好为1μs。
定时器有两种工作模式，分别为计数模式和定时模式。
对Px,y 的输入脉冲进行计数为计数模式。
定时模式，则是对MCU的主时钟经过12分频后计数。
因为主时钟是相对稳定的，所以可以通过计数值推算出计数所经过的时间。
计数器的计数值存放于特殊功能寄存器中。
T0(TL0-0x8A, TH0-0x8C), T1(TL1-0x8B, TH1-0x8D)定时器工作原理如下图由上图可见与定时器相关的寄存器主要有下面这几个：TMOD、TCON、TL0、TH0、TL1、TH1。
下面介绍一下这几个寄存器16位加法计数器：是定时计数器的核心，其中TL0、TH0、是定时计数器0的底八位和高八位；TL1、TH1是定时计数器1的底八位和高八位；并且高八位和底八位可单独使用。
单片机实验报告,数码管显示
单片机实验报告，数码管显示实验目的1、掌握数码管动态扫描显示的原理和编程实现方法；2、掌握软件延时程序的使用。
实验任务利用数码管动态显示，设计一个两位秒表，计时0-59，时间到了显示“FF”，使用软件延时实现。
实验原理数码管动态显示的连接方式是将所有数码管的段码a、b、c、d、e、f、g、dp的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制。
所谓动态扫描显示，即轮流向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示。
具体过程是：当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是哪个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以只要将需要显示的数码管的位选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。
通过分时轮流控制各个数码管的COM端，就使各个数码管轮流受控显示，这就是动态驱动。
在轮流显示过程中每位数码管的点亮时间为2ms左右，由于人的视觉暂留现象及发光极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。
实现延时通常有两种方法：一种是硬件延时，这需要用到单片机的定— 1 —时器，这种方法可以提高CPU的工作效率，也能做到精确控制时间，此方法将在实验四中再学习；另一种方法是软件延时，这种方法主要采用循环体进行。
可以采用for循环以及for循环嵌套的方式达到粗略的长时间延时，利用Keil软件可以调试和观察for语句的延时时间。
实验结果：总结：本次实验我很好的复习了有关C语言的相关语句知识点，合理的运用到了单片机的程序编码中去，但实验过程中，也出现了很多问题。
比如在运行过程中，数码管会乱码，检查后发现是扫描信号端口错误，将扫描信号端口顺序调换，重新运行则解决了乱码问题。
共阴数码管电路0到15的显示参数代码表要记清楚。
(单片机实验教学资料)5.数码管动态显示
实验效果上，学生能够通过实际操作掌握数码管动态显示 的方法，提高对单片机的应用能力。在实验过程中，需要 注意避免数码管亮度过高导致视觉疲劳，以及保证程序的 稳定性，避免出现闪烁或乱码现象。
展望
技术发展与新应用
教学改进与新方法
个人能力提升与拓展
随着技术的不断发展，数码管动态显 示技术将会有更多的应用领域。例如 ，在智能家居、物联网等领域中，数 码管动态显示可以作为人机交互界面 ，实现更加直观、高效的信息展示。
或字符。
数码管内部通常有8个LED段， 分别表示数字0-9和字母A-F。
当给某个LED段加上正向电压时， 该段点亮；反之，则熄灭。
动态显示与静态显示的区别
静态显示
每个数码管在某一时刻只显示一 个字符，需要使用多路复用技术 来控制多个数码管。
动态显示
通过轮流点亮不同的数码管，使 多个数码管同时显示不同的字符 ，实现多位显示。
实验结果展示
结果1
数码管成功显示数字或字母，无闪烁 或错位现象。
结果2
数码管显示效果不理想，存在闪烁或 错位现象。
结果分析
分析1
程序编写正确，数码管连接无误，因此数码管能够正确显示数字或字母。
分析2
程序中存在延时函数设置不当或数码管连接存在问题，导致数码管显示效果不 理想。
05
总结与展望
总结
发送控制信号
02
根据需要显示的内容，编写程序代码以向数码管发送相应的控
制信号。
刷新显示
03
在需要动态显示的情况下，编写程序代码以实现数码管的刷新
显示。
数码管驱动程序的编写
确定驱动程序功能
根据实际需求，确定驱动程序应具备的功能，如显示数字、字母 或自定义字符等。
单片机数码管动态显示实验报告
单片机数码管动态显示实验报告单片机数码管动态显示实验报告一、实验目的本实验旨在通过单片机控制数码管的动态显示，掌握单片机的基本操作和数码管显示原理，培养实际动手能力和编程技能。
二、实验原理数码管是一种常用的电子显示器件，通过单片机控制可以实现数字、字母等多种形式的显示。
本实验采用共阴极数码管，通过单片机控制选通哪个LED灯亮，从而在数码管上显示出相应的数字或字母。
三、实验步骤1.硬件搭建首先，将单片机、数码管、电源等硬件连接起来。
注意数码管的引脚与单片机的连接方式，确保正确连接。
2.编程环境设置打开单片机编程软件，如Keil uVision等，配置相应的编译器和调试器选项。
3.编写程序在编程环境中，编写程序以实现数码管的动态显示。
本实验采用C语言进行编程。
程序主要包括初始化、显示函数等。
4.编译程序将编写的程序进行编译，生成可执行文件。
5.调试程序通过调试器对程序进行调试，观察数码管的显示效果是否符合要求。
如有问题，及时修改程序并重新编译和调试。
6.测试结果确保程序运行无误后，对数码管的显示效果进行测试，观察是否达到预期效果。
四、实验结果与分析1.实验结果通过本次实验，我们成功实现了单片机对数码管的动态显示。
在数码管上成功显示了数字和字母，效果良好。
2.结果分析通过本次实验，我们深入了解了单片机的基本操作和数码管显示原理。
同时，我们也学会了如何编写程序、编译和调试程序。
此外，我们还学会了如何解决实验过程中遇到的问题。
这些技能对于后续的电子设计和开发具有重要意义。
五、实验总结与展望1.实验总结本次实验通过单片机控制数码管的动态显示，我们成功掌握了单片机的基本操作和数码管显示原理。
在实验过程中，我们学会了如何编写程序、编译和调试程序。
同时，我们也学会了如何解决实验过程中遇到的问题。
这些技能对于后续的电子设计和开发具有重要意义。
2.实验展望在本次实验的基础上，我们可以进一步探索如何实现更复杂的显示效果，如多位数码管的动态显示、彩色显示等。
单片机控制数码管动态显示过程分析
码管发光，我们就可以看到8位数码管“同时”显
光线引起视觉后会在人的视觉系统中留下约
示的效果。在上面的显示程序中，先送的是段码，
0．24 s的停滞时间。在 码管动态显示中，只要
这一时刻位码并没有改变，故所送的 仍然显示
扫描的时间足够快，虽然在一个时刻只有一位
在前1位上。如图3所示，用3位相邻的 码管
武汉船舶职业技术学院学报2010年第5期
单片机控制 数码管动态显示过 程分析*
郭小 军 ( 武汉船舶职业技术学院电 子系，湖北武汉430050)
摘 要 针对单片机控制数码管动态时出现乱码现象这一问题，本文从人眼的特性及动态显示的过程出发，分析了单片
机程序控制数码管动态时，产生显示混乱现象的原因，提出了解决这些问题的措施，并用正反两方面的实验验证了所作
为精确定位产生乱码的位置，在Kei l C中采 用单步运行方式，当运行到“P0=l i s t [ di s p[ i ] ] ；” 时，要显示的数字不出现在应显示的位置而是在 前一位的位置上，当运行下一句“P2一i ；”时，数字 才移到了应显示的本来位置。
在人 上眼 重叠 生乱 码
] 厂 —l 网兰!竺 兰苎眄兰 !竺!兰面!：： 兰三可：兰全 竺硼± 兰!!兰曝三兰 !：砸!：兰 兰!可： 网 I
*本文为2 007 年湖北省教育厅科研项目“超声波工业行程控制器的开发”( 编号：B2 007 530 01) 研究论文。 收稿 日期： 2010 —09一 08 作者简介：郭小军，男，讲师，研究 向：通信、嵌入式技术。
25
武汉船舶职业技术学院学报2010年第5期
／f 显示子程育
