微机接口实验二(实验报告)

合集下载

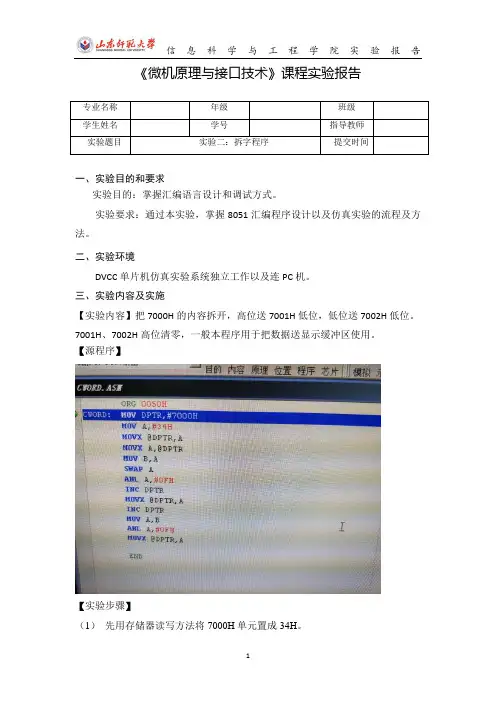

微机原理与接口技术-拆字程序

微机原理与接口技术-拆字程序

《微机原理与接口技术》课程实验报告
一、实验目的和要求
实验目的:掌握汇编语言设计和调试方式。

实验要求:通过本实验,掌握8051汇编程序设计以及仿真实验的流程及方法。

二、实验环境
DVCC单片机仿真实验系统独立工作以及连PC机。

三、实验内容及实施
【实验内容】把7000H的内容拆开,高位送7001H低位,低位送7002H低位。

7001H、7002H高位清零,一般本程序用于把数据送显示缓冲区使用。

【源程序】
【实验步骤】
(1)先用存储器读写方法将7000H单元置成34H。

(2)用单步、断点或连续执行程序的方法从起始地址0050H开始运行程序(输人0050H后按STEP为单步,按EXEC为连续)。

(3)按MON键或RESET键退出。

(4)检查7001H和7002H单元中的内容应为03H和04H
四、实验结果
五、实验讨论
用断点方式调试本程序的方法:把光标指向语句左边,然后单击,会出现一个符号。

同样的方法对需要在结束语句左边做同样的事情,然后全速运行,按下停止按钮,程序就会在相应的位置停止。

通过本次实验,对单片机的RAM和ROM的使用有了更加透彻的理解,熟悉了仿真实验系统的键盘操作以及基本仿真软件的使用,并且逐步掌握汇编语言设计和调试方式。

微机与接口技术实验报告

微机与接口技术实验报告

微机与接口技术实验报告微机与接口技术实验报告引言微机与接口技术是计算机科学中的重要领域,它涉及到计算机与外部设备之间的通信和数据传输。

本实验报告旨在介绍微机与接口技术的基本概念、实验过程和结果,以及对实验结果的分析和讨论。

一、实验目的本实验旨在通过设计和实现一个简单的数据输入输出接口,加深对微机与接口技术的理解。

具体目标包括:1. 理解接口技术的基本原理和工作方式;2. 掌握接口电路的设计和实现方法;3. 学会使用编程语言控制接口电路进行数据输入输出。

二、实验原理1. 接口技术的基本原理接口技术是计算机与外部设备之间进行数据传输的关键。

通过接口电路,计算机可以与各种外部设备进行通信,实现数据的输入和输出。

接口电路通常由硬件和软件两部分组成,硬件部分负责物理连接和信号转换,而软件部分则负责控制和管理数据传输。

2. 接口电路的设计和实现接口电路的设计需要考虑多个因素,包括外部设备的接口标准、数据传输速率、数据格式等。

常用的接口标准包括串行接口(如RS-232)和并行接口(如Centronics接口)。

设计接口电路时,需要根据具体需求选择合适的接口标准,并合理设计电路结构和信号处理方式。

3. 编程语言控制接口电路为了实现数据的输入和输出,需要使用编程语言控制接口电路。

常用的编程语言包括C、C++和Python等。

通过编写相应的程序,可以控制接口电路进行数据传输,并实现与外部设备的交互。

三、实验过程1. 硬件设计与连接根据实验要求,设计并连接适当的硬件电路,包括接口芯片、电阻、电容等。

确保电路连接正确,且与计算机的接口兼容。

2. 软件编程使用C语言编写程序,实现对接口电路的控制。

程序应能够实现数据的输入和输出,并确保数据的正确传输和处理。

3. 实验操作根据实验要求,进行相应的实验操作。

包括数据输入和输出测试、数据传输速率测试、数据格式转换测试等。

记录实验过程中的数据和结果。

四、实验结果分析1. 数据输入输出测试通过实验操作,测试接口电路的数据输入和输出功能。

微机原理与接口技术实验报告

微机原理与接口技术实验报告

微机原理与接口技术实验报告
本次实验是关于微机原理与接口技术的实验报告,通过本次实验,我们将深入
了解微机原理与接口技术的相关知识,并通过实际操作来加深对这些知识的理解和掌握。

实验一,微机原理。

在本次实验中,我们首先学习了微机的基本原理,包括微机的组成结构、工作
原理和基本功能。

通过实际操作,我们了解了微机的主要组成部分,如中央处理器(CPU)、内存、输入输出设备等,并学习了它们之间的工作原理和相互配合关系。

同时,我们还学习了微机的基本指令系统和数据传输方式,加深了对微机工作原理的理解。

实验二,接口技术。

在接口技术的实验中,我们学习了微机与外部设备之间的接口技术,包括并行
接口、串行接口和通用接口等。

我们通过实际操作,了解了这些接口技术的工作原理和应用场景,学会了如何通过接口技术实现微机与外部设备的数据交换和通信。

实验三,实验综合。

在本次实验的最后,我们进行了一个综合实验,通过实际操作来综合运用微机
原理和接口技术的知识,实现一个具体的功能。

通过这个实验,我们加深了对微机原理与接口技术的理解,掌握了如何将理论知识应用到实际操作中。

总结。

通过本次实验,我们深入学习了微机原理与接口技术的相关知识,并通过实际
操作加深了对这些知识的理解和掌握。

微机原理与接口技术作为计算机科学与技术的基础知识,对我们今后的学习和工作都具有重要意义。

希望通过这次实验,能够对大家的学习和工作有所帮助,并为今后的学习打下坚实的基础。

以上就是本次实验的实验报告,希望对大家有所帮助。

感谢大家的阅读!。

微机原理与接口技术实验报告

微机原理与接口技术实验报告

微机原理与接口技术实验报告实验目的:本次实验旨在熟悉并掌握微机原理与接口技术的相关知识,通过实例操作和分析实验数据,加深对微机原理与接口技术的理解。

一、实验器材与软件1. 硬件器材:计算机主机、外设设备2. 软件工具:操作系统、编程软件二、实验步骤及结果分析1. 实验1:计算机开机自检在实验中,通过开机启动计算机,观察计算机进行自检的过程。

根据显示屏上的自检信息,可以判断计算机硬件的工作状态。

2. 实验2:串口通信测试在本实验中,通过串口通信实现计算机与外设设备之间的数据传输。

首先,将串口接口连接到计算机主机,然后进行相应的设置,包括波特率、数据位、停止位和校验位等。

在实验中,通过编写相应的程序,实现计算机与外设设备之间的数据交互。

通过观察实验结果,判断串口通信是否正常。

3. 实验3:并口通信测试本实验旨在通过并行口通信实现计算机与外设设备之间的数据传输。

首先,将并行口接口连接到计算机主机。

然后,根据实验要求进行相应的设置,包括数据总线的宽度、传输模式等。

通过编写程序,实现计算机与外设设备之间的数据交互。

观察实验结果,判断并口通信是否正常。

4. 实验4:USB接口测试在本实验中,通过USB接口实现计算机与外设设备之间的数据传输。

首先,将USB接口连接到计算机主机。

然后,在计算机中安装相应的驱动程序。

通过编写程序,实现计算机与外设设备之间的数据交互。

观察实验结果,判断USB接口是否正常工作。

5. 实验5:网络接口测试本实验旨在通过网络接口实现计算机之间的数据传输。

首先,将计算机连接到局域网中的其他计算机。

然后,进行相应的设置,包括IP地址、子网掩码等。

通过编写程序,实现计算机之间的数据交互。

观察实验结果,判断网络接口是否正常工作。

三、实验总结通过本次实验,我对微机原理与接口技术有了更深入的了解,掌握了串口、并口、USB接口和网络接口等常用接口的使用方法。

通过实验的操作和分析,我对接口通信的原理和实现方式有了更详细的了解,对计算机与外设设备之间的数据传输有了更清楚的认识。

微机原理与接口技术实验报告_5

微机原理与接口技术实验报告_5

实验二初级程序的编写与调试实验一、实验目的1、熟练掌握DEBUG的常用命令,学会用DEBUG调试程序.2、深入了解数据在存储器中的存取方法,及堆栈中数据的压入与弹出.3、掌握各种寻址方法以及简单指令的执行过程.二、实验内容1.设堆栈指针SP=2000H,AX=3000H,BX=5000H,请编一程序段将AX的内容和BX的内容进行交换.请用堆栈作为两寄存器交换内容的中间存储单元,用DEBUG调试程序进行汇编与调试.程序:MOV AX,3000MOV BX,5000MOV SP,2000PUSH AXPUSH BXPOP AXPOP BXHLT2.设DS=当前段地址,BX=0300H,SI=0002H请用DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装入OAH,OBH,OCH,ODH,OEH.在DEBUG状态下送入下面程序,并用单步执行的方法,分析每条指令源地址的形成过程?当数据传送完毕时,AX中的内容是什么?-E 300 0A,0B,0C,0D,0E-AMOV BX,0300MOV SI,0002MOV AX,BXMOV AX,0304MOV AX,[0304]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI] HLT3.设AX=0002H,编一个程序段将AX的内容乘10,要求用移位的方法完成. 程序:MOV AX,0002MOV BX,AXMOV CL,2SHL AX,CLADD AX,BXMOV CL,1SHL AX,CLHLT实验四加法及判断程序的编写与调试一、实验目的1.熟练掌握编写汇编语言源程序的基本方法和基本框架.2.学会编写顺序结构,分支结构和循环结构的汇编程序3.掌握程序中数据的产生与输入输出的方法.二、实验内容1.用汇编语言编写一个加法程序:1325+9839请用ASCII码的形式将加数与被加数存放在数据区DATA1和DATA2中,并将相加结果显示输出.程序:DATA SEGMENTDATA1 DB '5','2','3','1'DATA2 DB '9','3','8','9'DATA ENDSSTACK SEGMENT PARA STACK 'STACK'DB 200 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKSTART: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXLEA SI,DATA1LEA DI,DATA2MOV CX,4MOV AH,0 NEXT:MOV AL,[SI]ADC AL,[DI]ADC AL,AHMOV AH,0AAAADD AL,30HMOV [DI],ALINC DIINC SILOOP NEXTMOV CX,5ADD AH,30HMOV [DI],AH NEXT1:MOV DL,[DI]MOV AH,02INT 21HDEC DILOOP NEXT1MOV AH,4CHINT 21H CODE ENDSEND START2.假设有一组数据:5,-4,0,3,100,-51,请编写一程序,判断:每个数是否大于0?等于0?还是小于0?并输出其判断结果,即即:1当X>0Y=0当X=0-1 当X<0程序:DATA SEGMENTDATA1 DB 5, -4, 0 ,3,100,-51STRING1 DB'Y=1','$'STRING2 DB'Y=0','$'STRING3 DB'Y=-1','$'DATA ENDSSTACK SEGMENT PARA STACK 'STACK'DB 200 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKSTART: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXLEA SI,DATA1MOV CX,6NEXT: MOV AL,[SI]CMP AL,0JZ NEXT1JNS NEXT2JS NEXT3NEXT1: MOV DX,OFFSET STRING2MOV AH,09HINT 21HJMP NEXT4NEXT2: MOV DX,OFFSET STRING1MOV AH,09HINT 21HJMP NEXT4NEXT3: MOV DX,OFFSET STRING3MOV AH,09HINT 21HNEXT4: INC SILOOP NEXTMOV AH,4CHINT 21HCODE ENDSEND START实验五大小写字母互换程序的编写与调试一、实验目的进一步熟悉汇编语言源程序的编写方法及宏汇编程序的使用方法二、实验内容设内存数据区有大小写混合英文ASCII码字母: ‘AbCdEfGChinaAgriculturalUniversity’。

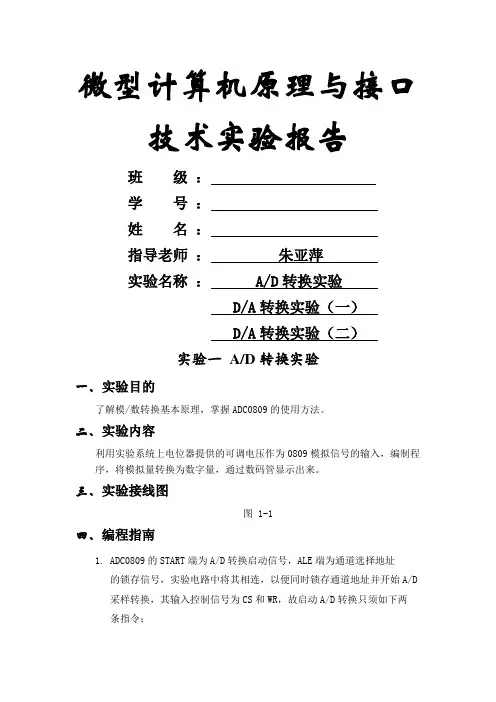

杭电微机原理AD转换DA转换实验实验报告

杭电微机原理AD转换DA转换实验实验报告

微型计算机原理与接口技术实验报告班级:学号:姓名:指导老师:朱亚萍实验名称: A/D转换实验D/A转换实验(一)D/A转换实验(二)实验一A/D转换实验一、实验目的了解模/数转换基本原理,掌握ADC0809的使用方法。

二、实验内容利用实验系统上电位器提供的可调电压作为0809模拟信号的输入,编制程序,将模拟量转换为数字量,通过数码管显示出来。

三、实验接线图图 1-1四、编程指南1. ADC0809的START端为A/D转换启动信号,ALE端为通道选择地址的锁存信号,实验电路中将其相连,以便同时锁存通道地址并开始A/D采样转换,其输入控制信号为CS和WR,故启动A/D转换只须如下两条指令:MOV DX, ADPORT OUT DX, AL ;ADC0809端口地址;发CS和WR信号并送通道地址2.用延时方式等待A/D转换结果,使用下述指令读取A/D转换结果:MOV DX, ADPORTIN AL, DX;ADC0809端口地址五、实验程序框图图 1-2六、实验步骤1.断电连接导线, 将0809 CS4插孔连到译码输出FF80H插孔,将通道0模拟量输入端IN0连电位器W1的中心插头AOUT1(0-5V)插孔,8MHZ→T;2. 在PC机和实验系统联机状态下,新建实验程序,编辑完成后进行保存(保存后缀为.asm文件);3. 编译下载;4. 全速运行,运行程序;5. 按RST键退出。

七、实验程序DATA SEGMENTBUF DB 6 DUP(0)DATA1: DB0c0h,0f9h,0a4h,0b0h,99h,DB 92h,82h,0f8h,80h,90h,DB88h,83h,0c6h,0a1h,86h,DB8eh,0ffh,0ch,89h,0deh,DB0c7h,8ch,0f3h,0bfh,8fhDATA ENDSCODE SEGMENTASSUME CS: CODE,DS: DATAADC EQU 0FF80H; ADC0809端口地址PA EQU 0FF20HPB EQU 0FF21HPC EQU 0FF22H MAIN PROC FAR START: MOV AX, DATA MOV DS, AXMOV ES, AX ADC_S:MOV AX, 00HMOV DX, ADCOUT DX, ALMOV CX, 0500H DELAY:LOOP DELAYMOV DX, ADPORT IN AL, DXCALL CONVERS CALL DISPJMP ADC_S MAIN ENDPCONVERS PROC NEARMOV AH, AL3.循环不断采样A/D转换的结果,边采样边显示A/D转换后的数字量。

微机原理实验报告

微机原理实验报告

微机原理实验报告班级:自动化72组员梁慕佳 07054031张乐 07054033张林鹏 07054034实验一:8255 并行接口实验1 实验目的1. 学习并掌握8255 的工作方式及其应用;2. 掌握8255 典型应用电路的接法。

2 实验设备PC机一台,TD-PITE 实验装置一套。

3 实验内容1. 基本输入输出实验。

编写程序,使8255 的A口为输入,B口为输出,完成拨动开关到数据灯的数据传输。

要求只要开关拨动,数据灯的显示就发生相应改变。

2. 流水灯显示实验。

编写程序,使8255 的A口和B口均为输出,数据灯D7~D0由左向右,每次仅亮一个灯,循环显示,D15~D8与D7~D0 正相反,由右向左,每次仅点亮一个灯,循环显示。

4 实验原理并行接口是以数据的字节为单位与I/O 设备或被控制对象之间传递信息。

CPU和接口之间的数据传送总是并行的,即可以同时传递8 位、16 位或32 位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O 接口芯片,它具有A、B、C 三个并行接口,用+5V单电源供电,能在以下三种方式下工作:方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。

8255的内部结构及引脚如图2-6-1 所示,8255工作方式控制字和C口按位置位/复位控制字格式如图2-6-2所示。

图2-6-1 8255内部结构及外部引脚图图2-6-2 8255控制字格式5 实验步骤1. 基本输入输出实验本实验使8255 端口A工作在方式0 并作为输入口,端口B工作在方式0 并作为输出口。

用一组开关信号接入端口A,端口B 输出线接至一组数据灯上,然后通过对8255 芯片编程来实现输入输出功能。

具体实验步骤如下述:(1)实验接线图如图2-6-3所示,按图连接实验线路图;(2)编写实验程序,经编译、连接无误后装入系统;(3)运行程序,改变拨动开关,同时观察LED 显示,验证程序功能。

最新微机接口实验报告

最新微机接口实验报告

最新微机接口实验报告实验目的:1. 熟悉微机接口的基本原理和功能。

2. 掌握微机接口的编程和操作技巧。

3. 通过实验加深对微机接口技术的理解。

实验环境:- 微机接口实验箱- 个人电脑- 相关软件和驱动程序实验内容:1. 实验一:了解微机接口的基本结构和工作原理。

- 学习微机接口的基本概念,包括数据总线、地址总线、控制总线等。

- 观察实验箱中的微机接口模块,识别各部分的功能。

2. 实验二:编写简单的输入输出程序。

- 使用汇编语言或C语言编写程序,实现对微机接口的控制。

- 通过程序实现LED灯的点亮和熄灭,以及按键的读取。

3. 实验三:中断和DMA操作。

- 学习中断的基本概念和处理流程。

- 实现一个基于中断的键盘输入程序。

- 了解DMA的工作原理,并编写相应的数据传输程序。

实验步骤:1. 准备实验环境,确保所有设备和软件均已正确安装和配置。

2. 按照实验指导书的要求,逐步完成各个实验项目。

3. 在实验过程中记录关键步骤和结果,以便撰写实验报告。

4. 对遇到的问题进行分析和解决,记录解决方案。

实验结果:1. 成功理解微机接口的基本结构和功能。

2. 编写的输入输出程序能够正确控制LED灯和读取按键状态。

3. 中断和DMA操作实验顺利完成,实现了预期的功能。

实验结论:通过本次实验,加深了对微机接口技术的理解,掌握了基本的编程和操作技能。

实验中遇到的问题和挑战也有助于提高解决问题的能力。

通过实践,更加明确了理论知识与实际应用之间的联系。

建议和反思:- 在实验过程中,应更加注重对理论知识的应用,以提高实验效率。

- 对于复杂的问题,应采取分步解决的策略,避免在实验中出现混乱。

- 未来应加强实验前的准备工作,确保实验能够顺利进行。

微机系统实验报告

微机系统实验报告
BUF DB 'hellowword',09H
LENS EQU $-BUF
MESG DB 'THE RECEIVED CHARACTERS:','$'
DATA ENDS
CODE SEGMENT USE16
ASSUME CS:CODE,DS:DATA
BEG:
MOV AX,DATA
MOV DS,AX
CALL I8250
实验报告
(2016--2017学年第1学期)
课程名称
微型计算机原理与接口技术
实验名称(1)排除语法错误(2)测试微机系统串行口
实验时间
2016

12

11

指导单位
南京邮电大学
指导教师
李爱群
学生姓名鞠黄杰班级学号B14020230
学院电子科学与工程专业电子科学与技术
实验报告(一)
实验名称
排除语法错误
END BEG
四、实验小结(包括问题和解决方法、心得体会、意见与建议等)
通过这次实验我对串行通信的基本知识,8251、8255的结构更加的了解了也加深对串行接口的控制端口、数据端口工作方式的理解。
五、指导教师评语
成绩
批阅人
李爱群
日期
MOV BX,OFFSET NUM
MOV CH,0
MOV CL,9
AGAIN: CMP BYTE PTR [BX] ,0
JG NEXT1
INC AB
CMP BYTE PTR [BX], CH
JG NEXT1
MOV CH,BYTE PTR [BX]
NEXT1: INC BYTE PTR BX

实验二两个多位十进制数相加实验报告

实验二两个多位十进制数相加实验报告

南昌理工学院实验报告二O一二年月日课程名称:微机原理与接口技术实验名称:两个多位十进制数相加班级:姓名:同组人:指导教师评定:签名:【一、实验名称】两个多位十进制数相加【二、实验目的】1、熟悉DOS系统命令;学习数据传送和算术运算指令的用法。

2、熟悉在PC机上建立、汇编、链接、调试和执行汇编语言程序的过程。

3、初步练习用DEBUG调试程序运行8086汇编语言程序的过程。

【三、实验内容和原理】将两个5位十进制数相加。

要求被加数和加数均以ASCII码形式各自顺序存放在以DA TA1和DATA2为首地址的5个内存单元中(低位在前),结果送回DATA1处。

另外,程序利用DOS的9号调用功能完成将被加数、加数和最后的和在显示器上的显示。

【四、实验条件】微型计算机一台,软件MASM【五、实验过程】1、用编辑软件,输入以下汇编语言源程序:参考程序如下:data segmentdata1 db , , , , ,'$'data2 db , h, , , , '$'data endsstac segmentsta db 100 dup (?)stac endscode segmentassume cs:code, ds:data, ss:stac, es:datastart proc farpush dsxor ax, axpush axmov ax, datamov ds, axmov es, axmov ah, 9mov dx, offset data1int 21hmov ah, 2mov dl, '+'int 21hmov ah, 9mov dx, offset data2int 21hmov si, offset data1mov di, offset data2mov bx, 5push bxpush siconv1: and byte ptr[si+bx-1], 0fhand byte ptr[di+bx-1], 0fhdec bxjnz conv1mov cx, 5xor ax, axadd1: mov al, [si+4]mov bl, [di+4]adc al, blaaamov [si+4], aldec sidec diloop add1pop sipop bxconv2: or byte ptr[si+bx-1], 30hdec bxjnz conv2mov ah, 2mov dl, '='int 21hmov ah, 9mov dx, siint 21hretstart endpcode endsend start2.通过编译,连接形成可执行文件3.运行。

微机原理与接口技术实验报告

微机原理与接口技术实验报告

微机原理与接口技术实验报告实验一,微机原理实验。

1. 实验目的。

本实验旨在通过对微机原理的实验,加深学生对微机原理相关知识的理解,提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括微机原理的基本知识、微处理器的结构和功能、微机系统的总线结构、存储器与I/O接口。

3. 实验步骤。

(1)了解微机原理的基本知识,包括微处理器的分类、功能和工作原理。

(2)学习微机系统的总线结构,掌握总线的分类、功能和工作原理。

(3)了解存储器与I/O接口的基本概念和工作原理。

(4)进行实际操作,通过实验板进行微机原理实验,加深对微机原理知识的理解。

4. 实验结果。

通过本次实验,我深刻理解了微机原理的基本知识,掌握了微处理器的结构和功能,了解了微机系统的总线结构,以及存储器与I/O接口的工作原理。

通过实际操作,我对微机原理有了更深入的认识,提高了自己的动手能力和实验技能。

实验二,接口技术实验。

1. 实验目的。

本实验旨在通过对接口技术的实验,加深学生对接口技术相关知识的理解,提高学生的动手能力和实验技能。

2. 实验内容。

本实验主要包括接口技术的基本知识、接口电路的设计与调试、接口技术在实际应用中的作用。

3. 实验步骤。

(1)了解接口技术的基本知识,包括接口的分类、功能和设计原则。

(2)学习接口电路的设计与调试,掌握接口电路设计的基本方法和调试技巧。

(3)了解接口技术在实际应用中的作用,包括各种接口的应用场景和实际案例。

(4)进行实际操作,通过实验板进行接口技术实验,加深对接口技术知识的理解。

4. 实验结果。

通过本次实验,我深刻理解了接口技术的基本知识,掌握了接口电路的设计与调试方法,了解了接口技术在实际应用中的作用。

通过实际操作,我对接口技术有了更深入的认识,提高了自己的动手能力和实验技能。

总结。

通过微机原理与接口技术的实验,我对微机原理和接口技术有了更深入的理解,提高了自己的动手能力和实验技能。

希望通过今后的学习和实践,能够更加深入地掌握微机原理与接口技术的知识,为将来的工作和研究打下坚实的基础。

微机原理实验二 8255A并行接口应用

微机原理实验二 8255A并行接口应用

实验二8255A并行接口应用一、实验目的1.掌握8255A的功能及方式0、1的实现2.熟悉8255A与CPU的接口,以及传输数据的工作原理及编程方法。

3.了解七段数码管显示数字的原理。

4.掌握同时显示多位数字的技术。

二、8255应用小结1.8255的工作方式一片8255内部有3个端口,A口可以工作在方式0、方式1或方式2,B口可以工作在方式0、方式1,C口可以工作在方式0。

方式0是基本型输入/输出。

这种方式和外设交换数据时,8255端口与外设之间不使用联络线。

方式1为选通型输入/输出。

用这种方式和外界交换数据时,端口和外设之间要有联络信号。

方式2是双向数据传送,仅A口有这项功能。

当A口工作在方式2时,B口仍可以工作在方式0或方式1,但此时B口方式1只能用查询方式与CPU交换信息。

2. 工作方式选择字8255工作方式选择字共8位(如图),存放在8255控制寄存器中。

最高位D7为标志位,D7=1表示控制寄存器中存放的是工作方式选择字,D7=0表示控制寄存器中存放的是C口置位/复位控制字。

3.C口置/复位控制字8255的C口可进行位操作,即:可对8255C口的每一位进行置位或清零操作,该操作是通过设置C口置/复位字实现的(图8-10)。

C口置/复位字共8位,各位含义如下:3.8255A的控制信号与传输动作的对应关系4.命令字与初始化编程8255有两个命令字,即方式选择控制字和C口置0/置1控制字,初始化编程的步骤是:①向8255控制寄存器写入“方式选择控制字”,从而预置端口的工作方式。

②当端口预置为方式1或方式2时,再向控制寄存器写入“C口置0/置1控制字”。

这一操作的主要目的是使相应端口的中断允许触发器置0,从而禁止中断,或者使相应端口的中断允许触发器置1,从而允许端口提出中断请求。

注意:“C口置0/置1控制字”虽然是对C口进行操作,但是该控制字是命令字,所以要写入控制寄存器,而不是写入C口控制寄存器。

微机原理与接口技术实验报告2-8255可编程并行接口实验

微机原理与接口技术实验报告2-8255可编程并行接口实验

西安交通大学实验报告成绩第页共页课程微机原理与接口技术实验系别生物医学工程实验日期年月日专业班级组别交报告日期年月日姓名学号报告退发 (订正、重做) 同组者教师审批签字实验名称8255可编程并行接口实验一、实验目的:1、掌握8255芯片结构及工作方式;2、熟悉8255并行口扩展的编程。

二、实验设备1、Lab6000p实验教学系统;2、IBM-PC机三、系统中8255模块Lab6000p实验箱中的8255模块连线如图所示:AD0~AD7、A0、A1、RESET、/WR、/RD已分别连至系统总线DB0~DB7、AB0、AB1、RESET、/IOW、/IOR;8255_CS、PA口、PB口、PC口引出留给用户连接。

四、实验内容和实验步骤1、8255基本输入输出方式――开关控制LED显示1)实验要求开关拨上LED亮,开关拨下LED灭。

2)电路连接8255_CS连至地址译码/CS0,PA口连至LED电平显示模块,PB口连至开关电路。

3)程序框图4)程序代码mode equ 082h ; 方式0,PA,PC输出,PB输入PortA equ 8000h ; Port APortB equ 8001h ; Port BPortC equ 8002h ; Port CCAddr equ 8003h ; 控制字地址code segmentassume cs:codeStart:mov al, modemov dx, CAddrout dx, al ; 输出控制字loop1: mov dx, PortBin al, dxmov dx, PortAout dx, aljmp loop1code endsend start5)实验步骤[1]在Lab6000p实验箱上完成连接电路;[2]开启计算机电源,开启Lab6000p实验箱电源;[3]启动WAVE6000软件;[4]确认WAVE6000与Lab6000p连接;[5]输入源代码;[6]编译源代码(F9);[7]单步运行源代码(F8),观察每条指令执行结果;[8]连续运行程序(Ctrl+F9),上下拨动开关观察LED显示情况。

微机接口机原理实验报告

微机接口机原理实验报告

微机原理及接口技术——实验报告学号: xxxxxx姓名: xxxxx专业: 网络工程实验一: 系统认知1.1实验目的掌握 TD 系列微机原理及接口技术教学实验系统的操作, 熟悉Wmd86 联机集成开发调试软件的操作环境。

通过顺序程序设计与分支程序设计来进行举例。

1.2实验设备PC 机一台, TD-PITE 实验装置一套。

1.3实验内容内存从BUFF开始的单元中存放着两个字数据X、Y, 完成X+Y, 并将相加的和(假设仍为一个字数据)存放于内存从RESULT开始的存储单元中。

DATA SEGMENTBUFF DW X,YRESULT DW ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV AX,BUFFADD AX,BUFF+2MOV RESULT,AXMOV AH,4CHINT 21HCODE ENDSEND START加载程序后调试, R寄存器;U反汇编;D显示数据;E修改数据。

1.4实验截图实验二分支程序设计2.1实验目的1.掌握分支程序的结构.2.掌握分支程序的设计、调试方法.2.2实验设备PC 机一台, TD-PITE 实验装臵一套。

2.3实验内容1, X>0求函数Y= 0, X=0-1, X<0程序如下:DATA SEGMENTVAR1 DB XVAR2 DB ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START:MOV AX,DATAMOV DS,AXMOV AL, VAR1CMP AL, 0JGE BIGMOV VAR2,0FFHJMP DONEBIG:JE EQULMOV VAR2,1JMP DONEEQUL:MOV VAR2, 0DONE:MOV AH, 4CHINT 21HCODE ENDSEND START实验三循环程序设计3.1实验目的1)加深对循环结构的理解。

微机原理及接口技术实验报告

微机原理及接口技术实验报告

微机原理及接口技术实验报告一、实验目的本实验旨在通过掌握微机原理和接口技术的实验操作,实践相关理论知识,加深对微机原理和接口技术的理解。

二、实验设备和材料1.计算机主机2.操作系统3.接口卡4.编程软件三、实验原理微机原理是指通过学习微机的结构、功能和工作原理,从硬件层面掌握微机的基本知识。

接口技术是指连接不同设备之间的通信和数据交换技术,通过学习接口技术可以实现设备的互联和数据的传输。

四、实验步骤1.将接口卡插入计算机主机的扩展槽中。

2.启动计算机,并加载操作系统。

3.打开编程软件,编写实验程序。

4.将编写好的程序烧录到接口卡中。

5.连接外部设备和接口卡,并确认连接正确无误。

6.运行程序,并观察外部设备和接口卡之间的数据交互情况。

7.分析实验结果,并记录实验数据。

8.关闭程序和计算机。

五、实验结果及分析通过实验我们成功连接了外部设备和接口卡,并实现了数据的传输和交互。

在程序运行过程中,我们观察到外部设备正常工作,并且与接口卡之间的通信稳定可靠。

根据实验数据分析,我们可以得出接口卡的性能良好,并且能够满足实际应用需求。

六、实验心得通过这次实验,我对微机原理和接口技术有了更深入的理解。

实践操作让我加深了对硬件设备和软件编程的认识,掌握了实现设备互联和数据传输的基本方法。

在实验过程中,我遇到了一些问题,如接口卡的插入和连接问题,但通过查阅资料和请教老师同学,最终成功解决了这些问题。

我发现实验不仅帮助我巩固了理论知识,也提高了我的实践能力和解决问题的能力。

总结起来,微机原理和接口技术是计算机相关专业的基础课程之一,通过实验的方式学习可以更好地将理论知识与实际应用相结合。

我相信通过不断的实践和学习,我会在微机原理和接口技术方面有进一步的提高和发展。

微机原理与接口技术实验报告

微机原理与接口技术实验报告

微机原理与接口技术实验报告实验目的,通过本次实验,掌握微机原理与接口技术的基本知识,了解并掌握微机接口技术的应用方法。

实验仪器与设备,微机实验箱、接口卡、示波器、电源等。

实验原理,微机接口技术是指微机与外部设备进行数据交换的技术。

它是微机与外部设备之间的桥梁,通过接口技术可以实现微机与外部设备之间的数据传输和通信。

实验内容与步骤:1. 实验一,串行通信接口实验。

a. 将串行通信接口卡插入微机实验箱的接口槽中;b. 连接示波器和外部设备,并进行数据传输测试;c. 观察并记录数据传输的波形和数据传输情况。

2. 实验二,并行通信接口实验。

a. 将并行通信接口卡插入微机实验箱的接口槽中;b. 连接外部设备,并进行数据传输测试;c. 观察并记录数据传输的情况。

3. 实验三,AD转换接口实验。

a. 将AD转换接口卡插入微机实验箱的接口槽中;b. 连接外部模拟信号源,并进行模拟信号转换测试;c. 观察并记录模拟信号转换的波形和数据传输情况。

实验结果与分析:1. 串行通信接口实验结果分析:通过实验发现,在串行通信接口实验中,数据传输的波形稳定,数据传输速度较快,适用于对数据传输速度要求较高的应用场景。

2. 并行通信接口实验结果分析:在并行通信接口实验中,数据传输稳定,但数据传输速度相对较慢,适用于对数据传输速度要求不高的应用场景。

3. AD转换接口实验结果分析:经过实验发现,AD转换接口可以将模拟信号转换为数字信号,并且转换精度较高,适用于对信号转换精度要求较高的应用场景。

实验总结与展望:通过本次实验,我们深入了解了微机原理与接口技术的基本知识,掌握了串行通信接口、并行通信接口和AD转换接口的应用方法。

同时,也发现不同接口技术在数据传输速度、稳定性和精度方面各有优劣,需要根据实际应用场景进行选择。

未来,我们将继续深入学习和探索微机接口技术的应用,为实际工程项目提供更好的技术支持。

结语:通过本次实验,我们对微机原理与接口技术有了更深入的了解,实验结果也验证了接口技术在数据传输和信号转换方面的重要作用。

微机原理与接口技术 实验报告

微机原理与接口技术 实验报告

微机原理与接口技术实验报告学院:计算机与通信工程学院专业:计算机科学与技术班级:学号:姓名:实验一 8259中断控制器应用实验一、实验目的1.掌握PC机中断处理系统的基本原理。

2. 掌握可编程中断控制器8259的应用编程方法。

二、实验内容1.PC机内中断实验。

使用单次脉冲模拟中断产生。

验证中断处理程序,在显示器屏幕上显示一行预设定的字符串。

2.PC机内中断嵌套实验。

使用单次脉冲模拟两个中断源的中断产生,填写中断处理程序,体会中断嵌套的过程。

3.扩展多中断源查询方式应用实验。

利用实验平台上8259控制器作为中断扩展源,编写程序对8259控制器的中断请求进行处理。

三、实验步骤1.实验1-1:PC机内中断应用实验(1)按接线图连好接线,调用程序源代码8259-1.asm,观察实验现象,屏幕显示结果截图如下:(2)自设计实验。

改变接线方式,将单次脉冲连到USB核心板上的IRQ10插孔上,参考本实验代码,编程实现IRQ10中断。

(注意:考虑PC机内中断级联的方式,参看前面的原理说明),代码如下:DATA SEGMENTMESS DB 'IRQ10 ',0DH,0AH, '$'DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATASTART: MOV AX, CSMOV DS, AXMOV DX,OFFSET INT10MOV AX,2572H ;设置IRQ10对应的中断向量INT 21HIN AL,21H ;读取中断屏蔽寄存器AND AL,0F3H ;开放IRQ3中断和从片OUT 21H,ALIN AL,0A1H ;从片的中断屏蔽寄存器AND AL,0FBH ;开放IRQ10中断OUT 0A1H,ALMOV CX,10STIWAIT: JMP WAITINT10: MOV AX, DATA ;中断服务程序MOV DS, AXMOV DX, OFFSET MESSMOV AH, 09 ;在屏幕上显示每次中断的提示信息INT 21HMOV AL, 20H ; 发出EOI结束中断到PC内主片的地址20H OUT 20H, ALLOOP NEXTIN AL, 21H ;读中断屏蔽寄存器,获取中断屏蔽字OR AL, 08H ;关闭IRQ3中断OUT 21H, AL ;将中断屏蔽字送到中断屏蔽寄存器STI ;置中断标志位MOV AH, 4CH ;返回DOSINT 21HNEXT: IRET ;中断返回CODE ENDSEND START调用程序代码,观察实验现象,屏幕显示截图如下:2.实验1-2:PC机内中断嵌套实验实验要求:(1)按接线图连好接线,调用程序源代码8259-2.asm,做如下操作,观察屏幕显示结果并分析产生该现象的原因:A.按下连接IRQ的单次脉冲按键,屏幕上会显示10个3,在屏幕上10次显示未结束之前,按下连接IRQ10的单次脉冲按键,观察现象;按下IRQ时屏幕上会显示10个3,此时按下IRQ10,会直接在屏幕上显示10个10,然后结束后再显示剩余的3B.按下连接IRQ10的单次脉冲按键,屏幕上会显示10个10,在屏幕上10次显示未结束之前,按下连接IRQ3的单次脉冲按键,观察现象。

微机原理与接口技术实验报告.

微机原理与接口技术实验报告.

实验一、认识Tddebug集成操作软件一.实验内容(一)实验题目:数据传送实验1. 编程将数据段中的一个字符串传送到附加段中,并输出附加段中的目标字符串到屏幕上。

2. 修改此程序,采用字符串传送指令完成。

(二)实验目的:通过对该程序进行调试,查看程序段、数据段、附加段装入内存后的分配情况。

单步执行数据传送指令后,观察各个寄存器及数据区的内容。

(三)实验步骤:1. 运行Tddebug软件,选择Edit菜单编写实验程序2.使用Compile菜单中的Compile和Link对实验程序进行汇编、连接,生成执行文件。

3.使用Rmrun菜单中的Run运行程序,观察运行结果。

4.使用Rmrun菜单中的Debug调试程序,查看程序段、数据段、附加段装入内存后的分配情况。

单步执行数据传送指令后,观察各寄存器及数据区的内容。

过程如下:1)按F7单步执行,在代码区中有一个三角,表示正在执行的指令。

每一条指令的执行一定会使目标寄存器和状态寄存器发生变化,从相关窗口看结果。

2)检查内存数据区的内容,关键是找出用户程序的数据段和附加段:●方法1:在CPU窗口按Tab键使内存数据显示区成为活动区,按Ctrl+G键,输入:“DS或ES寄存器的值:偏移地址”,即可显示用户指定的数据区●方法2:选择菜单View| Dump,弹出内存数据显示窗口。

3) 查看执行结果:按Alt+F5,切换到用户窗口。

5.更改数据区中的数据,考察、调试程序的正确性。

二.分析设计思想,绘制实验原理图、流程图。

汇编语言程序的开发过程如图1.1所示,这个过程主要有编辑、编译、链接几个步骤构成。

三.程序清单及相关注释。

DDATA SEGMENT ;定义源数据段MSR DB "HELLO,WORLD!$"LEN EQU $- MSRDDATA ENDSEXDA SEGMENT ;定义附加数据段MSD D B LEN DUP(?)EXDA ENDSMYSTACK SEGMENT ;定义堆栈段STACK DW 20 DUP(?)MYSTACK ENDSCODE SEGMENT ;定义代码段ASSUME CS:CODE,DS:DDATA,ES:EXDASTART: MOV AX,DDATAMOV DS,AX ;装载数据段寄存器MOV AX,EXDAMOV ES,AX ;装载附加数据段寄存器MOV SI,OFFSET MSRMOV DI,OFFSET MSDMOV CX,LENMOV BX,0NEXT: MOV AL,MSR[BX] ;开始传输数据MOV ES:MSD[BX],ALINC BXLOOP NEXTPUSH ESPOP DS ;将附加段寄存器指向的段值赋给数据段寄存器MOV DX,OFFSET MSDMOV AH,9INT 21H ;显示字符串MOV AH,4CHINT 21H ;返回DOS状态CODE ENDSEND START四.实验结果并分析。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验二 循环和分支程序设计
学号 201316122 姓名 黄成楠 专业 通信工程 成绩
【实验目的】
(1) 熟悉上机实验流程、调试及查看实验结果。

(2) 熟悉汇编语言编程环境,DOS 调用应用;
(3) 编写循环和分支程序,并调试; 【实验内容及步骤】
1、 实验要求:
从键盘输入一系列字符,
以回车符结束,编程统计其中数字字符的个数(不超过100个) 提示:
程序首先调用DOS 功能的1号功能,从键盘输入字符。

为得到字符串,可以采用循环结构,连续输入。

在输入的过程中通过判断是否是回车来结束输入。

其中回车的ASII 码(0DH )。

数字的0的ASII
码(30H )9的(39H )
流程图:
Next1函数:
Next 函数:
Exit函数:
2、实验内容:
DSEG SEGMENT
DATA1 DB 100 DUP(?)
DATA2 DB 'please input:','$' DSEG ENDS
CSEG SEGMENT
ASSUME CS:CSEG, DS:DSEG START: MOV AX, DSEG
MOV DS, AX
MOV BX,0
LEA DX,DATA2
MOV AH,09H
INT 21H
NEXT2: MOV AH,1
INT 21H
CMP AL,0DH
JE EXIT
CMP AL,30H
JAE NEXT3
JMP NEXT2
NEXT3: CMP AL,39H
JBE NEXT4
JMP NEXT2
NEXT4: INC BX
JMP NEXT2
EXIT: MOV AX,BX
MOV CL,10
DIV CL
MOV CX,AX MOV DL,CL ADD DL,30H MOV AH,2
INT 21H
MOV DL,CH ADD DL,30H MOV AH,2
INT 21H
MOV AH,4CH INT 21H CSEG ENDS
END START 3、实验结果:
【实验心得与体会】
通过上机实验的过程中,我慢慢地熟悉上机实验流程,熟悉汇编语言编程环境同时编写循环和分支程序,并调试,。
