2015新版螺纹螺栓紧固件资料解析PPT课件
合集下载
机械制图—螺纹螺纹紧固件课件
名称及 标准编号
图例
六角头螺栓GB/T 5782 —2000
标记示例
螺纹规格d=M12、公称长度 l=80 mm、性能等级为8.8级、 表面氧化、产品等级为A 级的 六角头螺栓：
完整标记： 螺栓GB/T 5782— 2000-M12×80-8.8-A-O
简化标记：螺栓GB/T 5782 M12×80
完整标记: 螺钉 GB/T 65—2000-
M10×60-4.8-A 简化标记: 螺钉GB/T 65 M10 ×60
13
第13页/共37页
名称及 标准编号
开槽 长圆柱端紧
定螺钉 GB/T 75
—1985
1型 六角螺母 GB/T 6170
—2000
图例
标记示例
螺纹规格d=M5、公称长度 l =12 mm 、性能等级为常用的 14H级、表面氧化的开槽长圆 柱端紧定螺钉：
φ10.5 mm）
规格为16 mm、材料为65Mn、表 面氧化的标准型弹簧垫圈：
完整标记：垫圈 GB/T 93—1987-
16-O 简化标记：垫圈 GB/T 93 16
（从标准中查得，该垫圈的d最小为 Φ16.2 mm）
15
第15页/共37页
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
螺母查表画法
同一零件应一致； 剖面线画至粗实线； 剖面线是45°细实线，用45°三角板画
36
第36页/共37页
谢谢您的观看！
37
第37页/共37页
27
第27页/共37页
开槽圆柱头螺钉的公称长度 l
l ≈ δ+bm (旋入长度) 计算后，查表得出与其相近的 l 值。
28
螺纹和螺纹紧固件PPT课件
☆粗牙螺纹允许不标注螺距； ☆单线螺纹允许不标注导程与线数，只标螺距； ☆右旋螺纹省略“右”字，左旋时则标注LH; ☆旋合长度为中等时，“N”可省略。
例1： M 20 ×2 -5g6g - s -LH
左旋
普通螺纹
短旋合长度
大径d＝20 螺距P2 (细牙)
顶径公差带代号 中径公差带代号
⒉ 梯形螺纹标注规则
建议采用虚拟造型。生成工程图比较方便。
SE中的紧固件处理
Solid Edge本身也提供了紧固件库,可以根据空的大小长度, 自动选择标准件的尺寸,但是该部分需要单独安装,在公共机房安 装不是我们自己管理也不太方便,因此这部分没有安装.如果需要 在自己的及其上安装该部分，安装完还要进行配置才能使用,比 较麻烦.
点击动态工具栏材料内侧、外侧、圆角外侧可以改变生 成的弯板与原来边的相对位置，图标中的竖线为原来边的位 置。设计时，应当根据总长度，考虑内侧、外侧的方式，不 对回来再改一改。
5、二次折弯
二次折弯可以通过一次造型，形成有两个弯的板，因此叫 做二次折弯。弯折后草图箭头一侧的长度不变。只增加一块竖 直板。
到一圆柱螺旋体
A1 ●
螺旋线
——螺纹。 制在圆柱体外表面上的
导程
A●
螺纹叫外螺纹。
制在圆柱体内表面上的
螺纹叫内螺纹。
一、螺纹的概念
工件
工件旋转
卡盘 车刀
车外螺纹
车刀沿轴向移动
车内螺纹
二、螺纹的种类
普通螺纹
连接 螺纹
小螺纹 米制锥螺纹
粗牙螺纹 细牙螺纹
用螺纹密封的管螺纹
管螺纹
非螺纹密封的管螺纹
螺 纹
★当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
螺纹紧固件PPT课件
第26页/共47页
双头螺柱连接
• 适应场合：一个被连接件较厚，可经 常拆卸的地方。
第27页/共47页
双头螺柱连接的画法
第28页/共47页
双头螺柱连接的画法
第29页/共47页
紧定螺钉连接
紧定螺钉只能 加在不受载荷 的方向上
第30页/共47页
螺栓连接改错
1.此处应画两条
线。
1
2.六角头画法错误。
螺钉
内六角圆柱头螺钉
紧定螺钉
自攻螺钉
十字槽沉头螺钉
翼形螺钉
第1页/共47页
圆头螺钉
螺母
六角螺母
盖形螺母
六角开槽螺母
翼形螺母
第2页/共47页
环形螺母
垫圈
平垫圈
弹簧垫圈
锁紧垫圈
第3页/共47页
圆螺母
螺纹紧固件的应用
飞机机翼
汽车轮胎
化工管道
第4页/共47页
常用螺纹紧固件连接的类型
1. 螺栓连接 2. 螺钉连接 3. 双头螺柱连接 4. 紧定螺钉连接
第42页/共47页
作业
P60： 1. 已知两个被连接件的板厚均为40，板宽60，用螺栓Ｍ24连接，查
出所需数据，并在A4纸上画出装配图(1:1)。 2. 已知被连接件的上板厚为8，板宽16，材料是铸铁，用沉头螺钉M6连
接，查出所需数据，并在A4纸上画出装配图(5:1)。
第43页/共47页
画图步骤：
2d
第18页/共47页
螺栓连接
的画法 (弹簧垫圈)
第19页/共47页
螺共47页
螺钉连接的画法
• 应用场合:用于受力不大又不需 要经常拆装的地方，被连接 件中的一个加工为螺孔，其 余是通孔。
双头螺柱连接
• 适应场合：一个被连接件较厚，可经 常拆卸的地方。
第27页/共47页
双头螺柱连接的画法
第28页/共47页
双头螺柱连接的画法
第29页/共47页
紧定螺钉连接
紧定螺钉只能 加在不受载荷 的方向上
第30页/共47页
螺栓连接改错
1.此处应画两条
线。
1
2.六角头画法错误。
螺钉
内六角圆柱头螺钉
紧定螺钉
自攻螺钉
十字槽沉头螺钉
翼形螺钉
第1页/共47页
圆头螺钉
螺母
六角螺母
盖形螺母
六角开槽螺母
翼形螺母
第2页/共47页
环形螺母
垫圈
平垫圈
弹簧垫圈
锁紧垫圈
第3页/共47页
圆螺母
螺纹紧固件的应用
飞机机翼
汽车轮胎
化工管道
第4页/共47页
常用螺纹紧固件连接的类型
1. 螺栓连接 2. 螺钉连接 3. 双头螺柱连接 4. 紧定螺钉连接
第42页/共47页
作业
P60： 1. 已知两个被连接件的板厚均为40，板宽60，用螺栓Ｍ24连接，查
出所需数据，并在A4纸上画出装配图(1:1)。 2. 已知被连接件的上板厚为8，板宽16，材料是铸铁，用沉头螺钉M6连
接，查出所需数据，并在A4纸上画出装配图(5:1)。
第43页/共47页
画图步骤：
2d
第18页/共47页
螺栓连接
的画法 (弹簧垫圈)
第19页/共47页
螺共47页
螺钉连接的画法
• 应用场合:用于受力不大又不需 要经常拆装的地方，被连接 件中的一个加工为螺孔，其 余是通孔。

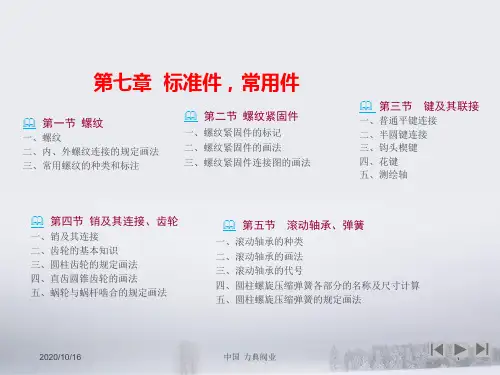

新版螺纹螺栓紧固件资料解析PPT教学课件
1
第一节 螺纹
一、螺纹
1、螺纹的形成
单击图片进行动画演示
外螺纹——在圆柱外表面上形成的螺纹。
内螺纹——在圆柱内表面上形成的螺纹。
2020/10/16
中国·力典阀业
2
【牙型】在通过螺纹轴线的剖面上，螺纹的轮
廓形状称为牙型。
2、螺纹要素
【大径】大径是指和外螺纹的牙顶、内螺纹的
牙底相重合的假想柱面或锥面的直径。
【螺距】相邻两牙在中径线上对应两点轴向的
距离称为螺距。
【导程】同一条螺旋线上，相邻两牙在中径线上
对应两点轴向的距离称为导程。线数 n、螺距 P、
导程 S 之间的关系为：S=n·P。
双
单线螺纹
双线螺纹
【旋向】沿轴线方向看，顺时针方向旋转的 螺线纹的牙型、大径、螺距、线数和
螺纹成为右旋螺纹，逆时针旋转的螺纹称为左 旋螺向称为螺纹五要素，只有五要素
10
2020/10/16
二、内、外螺纹连接 的规定画法
1、在剖视图中，内、外螺纹的
旋合部分应按外螺纹的规定画法 绘制，其余不重合的部分按各自 原有的规定画法绘制。
2、必须注意的是，表示内、外
螺纹大径的细实线和粗实线，以 及表示内、外螺纹小径的粗实线 和细实线应分别对齐。
3、在剖切平面通过螺纹轴线的
单击图片进 行动画演示
带收尾的内螺纹剖视图
2）若为盲孔，采用比例画
法时，终止线到孔的末端的 距离可按0.5倍的大径绘制， 钻孔时在末端形成的锥面的 锥角按120°绘制。
〖内2螺02纹0/1画0/法16的常见错误〗
盲孔内螺纹的剖视图
3）需要注意的
是，剖面线应画 到粗实线。
通孔内螺纹剖视图
螺纹紧固件联接与装配图PPT课件
技术要求
第30页/共49页
5
6
7 89
10 11
12
A-A 4
A 13
123 0.02
84.5 H7
16 k6
H7 20h6
H7 20h6
G3/8
14 3
37.3 0.02
H7 20h6
H7 20h6
15 2
65
1
153.4
A
91
110
技术要求
1.齿轮安装后用手转动传动齿轮轴时,应灵活。 2.两齿轮轮齿的啮合面应占齿长的3/4以上。
2 01-02 传动齿轮轴 1 45 m=3, Z=9
11 01-11
传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235
10 01-10
压紧螺母 1 35
序号 代号
名 称 数量 材料 备注
9 01-09 8 01-08
轴套 密封圈
1 45 1 橡胶
齿轮油泵
比例 重量
（图号）
螺纹紧固 （六）件的画法
内径画3/4 圈细实线圆
第6页/共49页
第六章
6-1 螺纹 联接
（一）概念
剖面线必须画
到内螺纹的粗
（二）螺纹要素 实线为止
（三）螺纹画法
螺纹联接 （四）的画法
螺纹类型 （五）和标记
螺纹紧固 （六）件的画法
螺纹大径的细实线 不画入倒角
大径画细实线
小径画粗实线
螺纹终止线 画粗实线
6-1 螺纹 联接
（一）概念
（二）螺纹要素
（三）螺纹画法 螺纹联接
（四）的画法 螺纹类型
（五）和标记 螺纹紧固
（六）件的画法
第30页/共49页
5
6
7 89
10 11
12
A-A 4
A 13
123 0.02
84.5 H7
16 k6
H7 20h6
H7 20h6
G3/8
14 3
37.3 0.02
H7 20h6
H7 20h6
15 2
65
1
153.4
A
91
110
技术要求
1.齿轮安装后用手转动传动齿轮轴时,应灵活。 2.两齿轮轮齿的啮合面应占齿长的3/4以上。
2 01-02 传动齿轮轴 1 45 m=3, Z=9
11 01-11
传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235
10 01-10
压紧螺母 1 35
序号 代号
名 称 数量 材料 备注
9 01-09 8 01-08
轴套 密封圈
1 45 1 橡胶
齿轮油泵
比例 重量
（图号）
螺纹紧固 （六）件的画法
内径画3/4 圈细实线圆
第6页/共49页
第六章
6-1 螺纹 联接
（一）概念
剖面线必须画
到内螺纹的粗
（二）螺纹要素 实线为止
（三）螺纹画法
螺纹联接 （四）的画法
螺纹类型 （五）和标记
螺纹紧固 （六）件的画法
螺纹大径的细实线 不画入倒角
大径画细实线
小径画粗实线
螺纹终止线 画粗实线
6-1 螺纹 联接
（一）概念
（二）螺纹要素
（三）螺纹画法 螺纹联接
（四）的画法 螺纹类型
（五）和标记 螺纹紧固
（六）件的画法
第一期《紧固件实用基础知识》ppt课件
三、紧固件国家标准及编号规则（一）
• • • • • • • • • • • GB GB/T ISO ASME ANSI SAE IFI DIN JIS BS QC/T 中国国家标准 中国国家标准 （推荐性） 如：GB/T 3098.1-2000 国际标准 如： ISO 898.1 美国机械工程师协会标准 如：ASME B18.6.3 美国国家标准 美国机动工程师协会标准 如： SAE J933 美国紧固件协会标准 德国标准 日本工业标准 如：JIS B1051 英国标准 汽车标准（推荐性） 如 QC/T 326-2013
紧固件基础知识
一、紧固件概述 二、螺栓常用材料 三、紧固件国家标准及编号规则 四、螺栓的生产工艺 五、普通螺纹公差 六、机械性能 七、表面处理
一、紧固件概述
紧固件通常包括以下12大类零件：
（螺栓、螺柱、螺钉、螺母、自攻螺钉、木螺钉、垫圈、挡圈、销、铆钉、组 合件和连接副、焊钉） 1. 螺栓：由头部和螺杆两部分构成，通常与螺母配合，用于连接带有通孔和内螺 纹孔的零件。 2. 螺柱：没有头部，仅有两端均带外螺纹的一类紧固件，它的一端须旋入带有内 螺纹孔的零件中，另一端旋上螺母。 3. 螺钉：按用途可以分为三类：机器螺钉、紧定螺钉和特殊用途螺钉。机器螺钉 和螺纹孔配合，一般不需要螺母；紧定螺钉主要用于固定两个零件之间的相对 位臵。特殊螺钉比如吊环螺钉，供吊装零件用。 4.螺母：内螺纹件，一般与螺栓或螺钉配合使用。
二 、紧固件常用材料
紧固件主要有碳钢、不锈钢、铜、铝等材料，最常用的是碳钢。 碳钢按碳的含量不同分为：低碳钢，中碳钢和高碳钢以及合金钢。 1、低碳钢（C%≤0.25%）主要用于机械性能低等级螺栓，比如4.8，5.8 等级螺栓及4级、6级螺母、小螺丝等无硬度要求的产品。我司常用牌 号:ML06、ML08、Q195、Q235（旧牌号A3）等等 2、中碳钢（0.25%<C%≤0.6% ）35号、45号钢，主要用于8级螺母、8.8 级螺栓。 3、高碳钢（C%>0.6%），由于硬度高，加工性能不好，螺钉类极少用 到，一般用于制造弹垫，比如70#钢。 4、合金钢：在普碳钢中加入合金元素（如Mn、Cr、Mo等），增加钢材 的一些特殊性能。例如：40Cr，35CrMo，42CrMo，10B21等 5、 按加工方式分，渗碳钢：比如1018A、1022A， 我司常用1022A， 多用于自攻螺钉。为了提高强度，有的自攻螺钉用10B21。 ML06含碳量低一般用于铆钉 一般地，8.8级螺栓常用35钢、45钢、10B21；8.8级M12个大以上，为了保 证机械性能，常用40Cr。10.9级螺栓用40Cr、35CrMo、40Cr；12.9级螺栓用 35CrMo、42CrMo。
《螺纹及螺纹紧固》PPT课件
螺纹及螺纹紧固件
螺纹的定义
当一个平面图形〔如三角形、梯形、矩形等〕绕着圆 柱面作螺旋运动时,形成的圆柱螺旋体称为螺纹.
在圆柱或圆锥外表面上形成的螺纹称外螺纹 在圆柱或圆锥内表面上形成的螺纹称内螺纹
外螺纹
内螺纹
螺纹的分类
❖ 按标准化程度分类螺纹按其参数的标准化程度分 为标准螺纹、特殊螺纹和非标准螺纹.
<1>大径：与外螺纹的牙顶或内螺纹牙底相重 合的假想圆柱面的直径称为大径.大径即为公称直 径.内、外螺纹的大径分别用D、ｄ表示.
<2>小径：与外螺纹牙底与内螺纹牙顶相重 合的假想圆柱的直径称为螺纹小径.内、外螺纹 的小径分别用Ｄ1、ｄ1表示.
<3>中径：它是一个假想圆柱的直径,即在 大径和小径之间,其母线通过牙型上的沟槽和凸 起宽度相等的假想圆柱面的直径称为中径.内、 外螺纹的中径分别用Ｄ2、ｄ2表示.
3. 梯形螺纹 < Tr>
梯形螺纹为常用的传 动螺纹,牙型为等腰梯形 ,牙型角为30°,螺纹种 类代号为Tr.
4. 锯齿形螺纹 <B>
锯齿形螺纹是一种受 单向力的传动螺纹,牙型 为不等腰梯形,一侧边牙 型角为30°,另一边牙型 角为3°,螺纹种类代号为 B.
〔2〕螺纹直径 *公称直径：代表螺纹尺寸的直径〔普通螺纹 以其大径表示,管螺纹用尺寸代号表示〕
<1>普通螺 纹
〔1〕普通螺纹从大径处引出尺寸线,按标注尺寸的 形式进行标;
<2〕普通螺纹的公称直径为螺纹的大径;粗牙普通 螺纹不标注螺距,细牙普通螺纹必须注明螺距；
〔3〕右旋螺纹不标注,左旋螺纹标注代号"LH";
〔4〕普通螺纹必须标注螺纹的公差带代号,公差等 级在前,基本偏差代号在后.中径和顶径的公差带代 号不同时,先注中径、后注顶径的;
螺纹的定义
当一个平面图形〔如三角形、梯形、矩形等〕绕着圆 柱面作螺旋运动时,形成的圆柱螺旋体称为螺纹.
在圆柱或圆锥外表面上形成的螺纹称外螺纹 在圆柱或圆锥内表面上形成的螺纹称内螺纹
外螺纹
内螺纹
螺纹的分类
❖ 按标准化程度分类螺纹按其参数的标准化程度分 为标准螺纹、特殊螺纹和非标准螺纹.
<1>大径：与外螺纹的牙顶或内螺纹牙底相重 合的假想圆柱面的直径称为大径.大径即为公称直 径.内、外螺纹的大径分别用D、ｄ表示.
<2>小径：与外螺纹牙底与内螺纹牙顶相重 合的假想圆柱的直径称为螺纹小径.内、外螺纹 的小径分别用Ｄ1、ｄ1表示.
<3>中径：它是一个假想圆柱的直径,即在 大径和小径之间,其母线通过牙型上的沟槽和凸 起宽度相等的假想圆柱面的直径称为中径.内、 外螺纹的中径分别用Ｄ2、ｄ2表示.
3. 梯形螺纹 < Tr>
梯形螺纹为常用的传 动螺纹,牙型为等腰梯形 ,牙型角为30°,螺纹种 类代号为Tr.
4. 锯齿形螺纹 <B>
锯齿形螺纹是一种受 单向力的传动螺纹,牙型 为不等腰梯形,一侧边牙 型角为30°,另一边牙型 角为3°,螺纹种类代号为 B.
〔2〕螺纹直径 *公称直径：代表螺纹尺寸的直径〔普通螺纹 以其大径表示,管螺纹用尺寸代号表示〕
<1>普通螺 纹
〔1〕普通螺纹从大径处引出尺寸线,按标注尺寸的 形式进行标;
<2〕普通螺纹的公称直径为螺纹的大径;粗牙普通 螺纹不标注螺距,细牙普通螺纹必须注明螺距；
〔3〕右旋螺纹不标注,左旋螺纹标注代号"LH";
〔4〕普通螺纹必须标注螺纹的公差带代号,公差等 级在前,基本偏差代号在后.中径和顶径的公差带代 号不同时,先注中径、后注顶径的;
螺栓连接紧固原理介绍精品PPT课件
螺栓连接紧固原理介绍
********* 2015.09
一 认识螺栓 二 螺栓连接原理 三 螺栓紧固方法 四 螺栓使用注意事项
目录
2/22
一、认识螺栓
螺栓的定义：由头部和螺杆（带有外螺纹的圆柱体）两部 分组成的一类紧固件。
螺栓的分类：
头部形状：六角头、圆头、方形头、沉头等； 螺纹长度：全螺纹和半螺纹； 螺纹牙型：三角形、梯形、管形等； 螺纹旋向：右旋和左旋
螺栓连接类型，根据螺杆与通孔的配合程度可分为：
普通螺栓连接：装配后孔与杆间有间隙，结构简单，装拆方便，可 多次装拆，应用较广
铰制孔螺栓连接：装配后无间隙，主要承受横向载荷，也可作定位 用
孔比螺杆大 0.5mm-1mm
孔比螺杆大 0.3mm-0.5mm
8/22
二、螺栓连接原理
螺栓连接的工作原理
屈服点紧固法：理论目标是将螺栓拧紧到刚过屈服极限点
弹性范围 屈服强度
塑性范围
螺栓失效
极限抗拉强度 破坏点
应变
应力
12/22
三、螺栓紧固方法
扭矩紧固法
通过旋转紧固件的螺母部分来对紧固件施加预紧力 所施加的力矩符合5-4-1规则
在螺母表面 使用润滑剂
通过螺杆的拉伸 来获得预紧力
施加扭矩
在螺纹上涂 上润滑剂
高强度螺栓：指的是性能等级为8.8级及以上的螺栓，其材质为低 碳合金钢或中碳钢并经热处理（淬火、回火）
普通螺栓：其余通称普通螺栓，可分为精制螺栓（A、B级：5.6或 8.8）和粗制螺栓（C级），性能等级一般为4.6或4.8
7/22
二、螺栓连接原理
螺栓连接：螺栓与螺母配合，用于紧固连接两个带有通孔 的元件，属于可拆卸连接。
********* 2015.09
一 认识螺栓 二 螺栓连接原理 三 螺栓紧固方法 四 螺栓使用注意事项
目录
2/22
一、认识螺栓
螺栓的定义：由头部和螺杆（带有外螺纹的圆柱体）两部 分组成的一类紧固件。
螺栓的分类：
头部形状：六角头、圆头、方形头、沉头等； 螺纹长度：全螺纹和半螺纹； 螺纹牙型：三角形、梯形、管形等； 螺纹旋向：右旋和左旋
螺栓连接类型，根据螺杆与通孔的配合程度可分为：
普通螺栓连接：装配后孔与杆间有间隙，结构简单，装拆方便，可 多次装拆，应用较广
铰制孔螺栓连接：装配后无间隙，主要承受横向载荷，也可作定位 用
孔比螺杆大 0.5mm-1mm
孔比螺杆大 0.3mm-0.5mm
8/22
二、螺栓连接原理
螺栓连接的工作原理
屈服点紧固法：理论目标是将螺栓拧紧到刚过屈服极限点
弹性范围 屈服强度
塑性范围
螺栓失效
极限抗拉强度 破坏点
应变
应力
12/22
三、螺栓紧固方法
扭矩紧固法
通过旋转紧固件的螺母部分来对紧固件施加预紧力 所施加的力矩符合5-4-1规则
在螺母表面 使用润滑剂
通过螺杆的拉伸 来获得预紧力
施加扭矩
在螺纹上涂 上润滑剂
高强度螺栓：指的是性能等级为8.8级及以上的螺栓，其材质为低 碳合金钢或中碳钢并经热处理（淬火、回火）
普通螺栓：其余通称普通螺栓，可分为精制螺栓（A、B级：5.6或 8.8）和粗制螺栓（C级），性能等级一般为4.6或4.8
7/22
二、螺栓连接原理
螺栓连接：螺栓与螺母配合，用于紧固连接两个带有通孔 的元件，属于可拆卸连接。
螺纹紧固件知识PPT课件
弹性应力( 20Nm)
径相应力（20Nm）
径相应力（20Nm）
TORX 型
TORX 型
TORX 型
TORX + 型
TORX +型
有限元分析结果
Acument紧固系统解决方案
创新的理念，可靠的方案™
TORX ＋型
TORX +® 拧紧系统
在高速装配线上表现出色
自动定位特性
复合的角度斜面
复合的角度斜面有利于工具的尖角插 入紧固件的空隙中，从而完成定位。
弹性应力（20Nm）
弹性应力（20Nm）
过分集中的弹性应力导致部分 位置应力过大。
弹性应力由于分散，所以降低了 3倍，减少了发生裂纹的可能性。
有限元分析结果
Acument紧固系统解决方案
创新的理念，可靠的方案™
TORX +® 拧紧系统
超出其他品牌，表现出色的拧紧系统
TORX +拧紧系统优于TORX型系统
容差 30% ×2A
1B
195% ×2A
2B
130% ×2A
3B
97.5% × 2A
3A
75% ×2A
1A 2A
150% ×2A
外螺纹
Acument紧固系统解决方案
英制螺纹标准
Ø UN-基本形状，根部是平的或成圆角行的。 Ø UNR-最常见的形式，外螺纹有0.108到0.144倍
牙距的圆角。 Ø UNJ-用于抗疲劳要求较高的场合 (如航空，航
包括除去不锈钢表面的游离铁以产生富含铬的合成 物。
Acument紧固系统解决方案
Acument Product(浩明的产品)
Acument紧固系统解决方案
螺纹紧固件知识PPT课件
导致滑丝。
紧固螺丝
根据需要，用扳手或扭力扳手 将螺丝紧固到规定的扭力值。
拆卸工具与设备
螺丝刀
用于松动螺丝头部的一字槽或 十字槽螺丝钉。
扳手
用于松动螺栓和螺母。
拔轮器
用于拆卸轮毂螺丝等大型紧固 件。
气动工具
如气动扳手，能够提供更大的 扭力，适用于拆卸生锈或难以
松动的螺丝。
拆卸方法与步骤
松螺丝
用螺丝刀或气动工具轻轻松动螺 丝，注意不要使用过大的力量，
详细描述
螺母的形状各异，常见的有六角螺母、 方螺母、圆螺母等。根据使用场合和 要求，螺母可分为普通螺母、锁紧螺 母、盖形螺母等。
垫圈
总结词
垫圈是一种环形紧固件，通常放置在螺母和螺栓之间，用于增加接触面积和防止松动。
详细描述
垫圈的材质和尺寸各异，常见的有钢制垫圈、铜制垫圈、尼龙垫圈等。根据使用场合和要求，垫圈可分为普通垫 圈、锁紧垫圈、弹簧垫圈等。
用于拧紧或松开螺栓和螺 母，有开口扳手、梅花扳 手、套筒扳手等类型。
扭力扳手
能够控制拧紧或松开螺 丝的力度，保证紧固件
达到预设的扭力值。
安装方法与步骤
01
02
03
04
清洁螺丝孔
清除孔内的杂质和油污，确保 定的螺丝孔，确 保螺丝垂直于被连接件表面。
插入螺丝
用螺丝刀或电动螺丝刀将螺丝 轻轻旋入，注意不要用力过猛
使用注意事项
遵循正确的使用方法，避免过度拧紧或拧松，以免损坏 螺纹紧固件。
安全防范措施
在使用过程中，注意安全防范措施，如佩戴防护眼镜、 手套等，防止意外伤害。
THANKS
感谢观看
以免滑丝。
拆卸紧固件
根据不同的紧固件类型，使用相 应的拆卸工具，如拔轮器或扳手
紧固螺丝
根据需要，用扳手或扭力扳手 将螺丝紧固到规定的扭力值。
拆卸工具与设备
螺丝刀
用于松动螺丝头部的一字槽或 十字槽螺丝钉。
扳手
用于松动螺栓和螺母。
拔轮器
用于拆卸轮毂螺丝等大型紧固 件。
气动工具
如气动扳手，能够提供更大的 扭力，适用于拆卸生锈或难以
松动的螺丝。
拆卸方法与步骤
松螺丝
用螺丝刀或气动工具轻轻松动螺 丝，注意不要使用过大的力量，
详细描述
螺母的形状各异，常见的有六角螺母、 方螺母、圆螺母等。根据使用场合和 要求，螺母可分为普通螺母、锁紧螺 母、盖形螺母等。
垫圈
总结词
垫圈是一种环形紧固件，通常放置在螺母和螺栓之间，用于增加接触面积和防止松动。
详细描述
垫圈的材质和尺寸各异，常见的有钢制垫圈、铜制垫圈、尼龙垫圈等。根据使用场合和要求，垫圈可分为普通垫 圈、锁紧垫圈、弹簧垫圈等。
用于拧紧或松开螺栓和螺 母，有开口扳手、梅花扳 手、套筒扳手等类型。
扭力扳手
能够控制拧紧或松开螺 丝的力度，保证紧固件
达到预设的扭力值。
安装方法与步骤
01
02
03
04
清洁螺丝孔
清除孔内的杂质和油污，确保 定的螺丝孔，确 保螺丝垂直于被连接件表面。
插入螺丝
用螺丝刀或电动螺丝刀将螺丝 轻轻旋入，注意不要用力过猛
使用注意事项
遵循正确的使用方法，避免过度拧紧或拧松，以免损坏 螺纹紧固件。
安全防范措施
在使用过程中，注意安全防范措施，如佩戴防护眼镜、 手套等，防止意外伤害。
THANKS
感谢观看
以免滑丝。
拆卸紧固件
根据不同的紧固件类型，使用相 应的拆卸工具，如拔轮器或扳手
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【小径】小径是指和外螺纹的牙底、内螺纹的牙
顶相重合的假想柱面或锥面的直径。
【中径】在大径和小径之间，设想有一柱面
（或锥面），在其轴剖面内，素线上的牙宽和槽 宽相等，则该假想柱面的直径称为中径，用 d2 （或D2）表示。
【线数】形成螺纹的螺旋线的条数称为线数。有
单线和多线螺纹之分，多线螺纹在垂直于轴线的 剖面内是均匀分布的。
剖视图中，实心螺杆按不剖绘制。
〖旋合画法中的常见错误〗
中国·力典阀业
11
4、旋合画法中的常见错误
内螺纹画法不对
内螺纹剖面线没有画到位
2020年9月28日内、外螺纹大、小径没有中对国·力正典及阀业剖面线没有画到位
12
三、常用螺纹的种类和标注
（1）普通螺纹的尺寸由螺纹长
度、螺纹工艺结构尺寸和螺纹标 记组成，其中螺纹标记一定要注 在大径上。
第七章 标准件，常用件
第一节 螺纹
一、螺纹 二、内、外螺纹连接的规定画法 三、常用螺纹的种类和标注
第二节 螺纹紧固件
一、螺纹紧固件的标记 二、螺纹紧固件的画法 三、螺纹紧固件连接图的画法
第三节 键及其联接
一、普通平键连接 二、半圆键连接 三、钩头楔键 四、花键 五、测绘轴
第四节 销及其连接、齿轮
【螺距】相邻两牙在中径线上对应两点轴向的
距离称为螺距。
【导程】同一条螺旋线上，相邻两牙在中径线上
对应两点轴向的距离称为导程。线数 n、螺距 P、
导程 S 之间的关系为：S=n·P。
双
单线螺纹
双线螺纹
【旋向】沿轴线方向看，顺时针方向旋转的 螺线纹的牙型、大径、螺距、线数和
螺纹成为右旋螺纹，逆时针旋转的螺纹称为左 旋螺向称为螺纹五要素，只有五要素
形
螺
纹
和
锯
齿
形
螺
纹
的
牙
型
2020年9月28日
中国·力典阀业
6
（1）外螺纹规定画法
1）外螺纹的牙顶用粗实线表
示，牙底用细实线表示。
2）在不反映圆的视图上，倒
角应画出，牙底的细实线应画 入倒角，螺纹终止线用粗实线 表示，螺尾部分不必画出，当 需要表示时，该部分用与轴线 成30°的细实线画出，在比例 画法中，螺纹的小径可按大径 的0单.85击倍图绘片制进。行动画演示
单击图片进 行动画演示
带收尾的内螺纹剖视图
2）若为盲孔，采用比例画
法时，终止线到孔的末端的 距离可按0.5倍的大径绘制， 钻孔时在末端形成的锥面的 锥角按120°绘制。
〖内2螺02纹0年画9月法2的8日常见错误〗
盲孔内螺纹的剖视图
3）需要注意的
是，剖面线应画 到粗实线。
通孔内螺纹剖视图
内螺纹的视图
中国·力典阀业
（2）完整的螺纹标记如下：
特征代号 公称直径 × 螺距 旋 向 - 中径公差代号 顶径公差代 号 旋合长度代号
（3）普通螺纹的牙型代号为 M，
有粗牙和细牙之分，粗牙螺纹的 螺距可省略不注。
（4）右旋螺纹可不注旋向代号，
左旋螺纹旋向代号为 LH。
（5）旋合长度为中型(N)时不
注，长型用L表示，短型用S表示。
非螺纹密封的管螺纹
2020年9月28日
（3）需要注意的是，
管螺纹的尺寸代号并不 是指螺纹的大径，其参 数可由相关手册中查出。
用螺纹密封的管螺纹
中国·力典阀业
14
单击图片进行动画演示
螺 纹 联 接 件
2常02用0年的9月螺2纹8日联结件有螺栓联结、螺柱联结和中螺国钉·力联典结阀。业
15
第二节 螺纹紧固件
旋螺纹。
相纹同的内、外螺纹才能互相旋合。
2020年9月28日
中国·力典阀业
3
3、螺纹的牙型
（1）普通螺纹的牙型
单击图片进 行动画演示
2020年9月28日
中国·力典阀业
4
（2）管螺纹的牙型
12）普 用通 螺管 纹螺 密纹 封的管螺纹
单击图片进行动画演示
2020年9月28日
中国·力典阀业
5
（3）
梯
1
第一节 螺纹
一、螺纹
1、螺纹的形成
单击图片进行动画演示
外螺纹——在圆柱外表面上形成的螺纹。
内螺纹——在圆柱内表面上形成的螺纹。
2020年9月28日
中国·力典阀业
2
【牙型】在通过螺纹轴线的剖面上，螺纹的轮
廓形状称为牙型。
2、螺纹要素
【大径】大径是指和外螺纹的牙顶、内螺纹的
牙底相重合的假想柱面或锥面的直径。
8
（4）内螺纹常见错误画法
盲孔钻顶角画的不对
剖面线没有画到小径粗实线处
剖面线没有画到小径粗实线处，盲孔钻顶角画的不对
2020年9月28日
中国·力典阀业
9
（5）螺纹中相贯线的画法
（7）非标准螺纹的画法
在图中要详细的说明螺纹的牙型尺寸
（6）锥螺纹的画法
外 螺 纹
内 螺 纹
2020年9月28日
中国·力典阀业
10
2020年9月28日
二、内、外螺纹连接 的规定画法
1、在剖视图中，内、外螺纹的
旋合部分应按外螺纹的规定画法 绘制，其余不重合的部分按各自 原有的规定画法绘制。
2、必须注意的是，表示内、外
螺纹大径的细实线和粗实线，以 及表示内、外螺纹小径的粗实线 和细实线应分别对齐。
3、在剖切平面通过螺纹轴线的
1、普通螺纹的标注
2020年9月28日
中国·力典阀业
标注正确 标注错误
管螺纹和非螺纹密封管螺纹。 （2）管螺纹的尺寸引线必须指向大径，其标记组成如下：
密封管螺纹代号 特征代号 尺寸代号 ——旋向代号 非密封管螺纹代号 特征代号 尺寸代号 公差等级代号 － 旋向代号
3）在反映圆的视图上，小
径用3/4圆的细实线圆弧表 示，倒20角20圆年不9月画28日。
4、螺纹的规定画法
普通外螺纹
带收尾的外螺纹
管螺纹
（2）外螺纹常见错误画法
中国·力典阀业
7
1）在采用剖视图时，内螺纹
（3）内螺纹的规定画法
的牙顶用细实线表示，牙底用 粗实线表示。在反映圆的视图 上，大径用 ¾ 圆的细实线圆弧 表示，倒角圆不画。
2020年9月28日
中国·力典阀业
16
一、螺纹紧固件的标记
2020年9月28日
中国·力典阀业
17
二、螺纹紧固件的画法 1、螺母和垫圈的比例画法
（1）螺栓联接的紧固件有螺栓、螺母和垫圈。 （2）紧固件的画法一般采用比例画法绘制，即以螺栓上螺纹的公称直径（大径 d ）
一、销及其连接 二、齿轮的基本知识 三、圆柱齿轮的规定画法 四、直齿圆锥齿轮的画法 五、蜗轮与蜗杆啮合的规定画法
第五节 滚动轴承、弹簧
一、滚动轴承的种类 二、滚动轴承的画法 三、滚动轴承的代号 四、圆柱螺旋压缩弹簧各部分的名称及尺寸计算 五、圆柱螺旋压缩弹簧的规定画法
2020年9月28日
中国·力典阀业
