尾洋隧道四级围岩上下台阶开挖施工方案

目录一、工程概况 (2)二、施工组织 (2)2.1施工准备 (2)2、技术准备 (3)3、施工部署 (3)三、计划安排 (4)四、施工工艺 (5)五、出渣运输 (8)六、监控量测 (9)七、质量保证措施 (12)八、安全保证措施 (13)九、环境保护措施 (17)尾洋隧道右洞上下台阶法开挖施工方案一、工程概况尾洋隧道区属于构造剥蚀中低山地貌，地形起伏较大，切割深。

坡陡，自然坡度一般20～40°。

隧道经垂直向穿越近南北向山脊，植被以茶树为主。

隧道采用分离式，其中：右洞起迄桩号K52+574～K52+915，总长341m,净空为（宽×高）10.25×5.0m。

设计时速80km/h,采用灯光照明，机械通风，隧道最大埋深约100m，属短隧道。

尾洋隧道右洞K52+850～K52+794段，总计56m，拟采用上下台阶法开挖，K52+850～K52+844、K52+844～K52+794里程段设计围岩等级分别为Ⅴ、Ⅳ，支护类型为SF5a和SF4b，采用复合式衬砌，以锚杆、湿喷混凝土（钢筋挂网）、格栅拱架等为初期支护，超前小导管和锚杆等为施工辅助措施。

二、施工组织2.1施工准备①施工便道：施工便道已修好，施工便道路基宽度不小于4.5m，路面宽度不小于3.5m，便道土质路基地段基层为不小于20cm厚的碎石垫层，其面层为5cm的泥结碎石面层，并已按规范进行了硬化。

②施工临时用电：大丘林隧道口已接通施工用电，并配备400KW 发电机一台，供电、照明线路布臵符合有关规范要求。

③施工供水：已按施工需要寻找到水源，并已建立水箱，保证施工供水充足。

④施工供风：空压机房设在狮过山隧道右洞出口附近，计划设臵8台22m3空压机，现已经安装完毕，供风能力可满足隧道的正常施工需要。

⑤隧道施工场地及生活区已布臵完毕，并且已完成场地平整压实工作，所有清表、弃方已按规范堆砌，没有对周围环境造成影响并做好防洪防台措施。

⑥各项机械设备性能良好可靠，配臵合理。

施工出渣运输线路布臵合理，弃渣场地明确，道路状况良好。

2、技术准备①核对图纸和补充调查。

组织技术、测量、试验等人员对设计文件、图纸、资料进行了复核。

②中线、水平基点布设完毕，轴线放样和标高测量均满足施工要求。

③围岩周边收敛计、精密水准仪等监控量测仪器齐全，测点布臵及时合理，量测方法可靠，量测数据反馈信息满足开挖正常作业要求；软岩地段能够准确地超前地质预报。

3、施工部署(1)施工人员组织机构。

我标段由生产副经理及总工对工程部、安质部、以及施工队进行领导和协调，工程部、安质部对施工队伍、班组进行管理和监督。

(2)机械设备及劳动力配备投入的主要机械设备表施工人员配臵状况三、计划安排尾洋隧道右洞K52+850～K52+794，开挖工期计划在2012年6月17日开工，于2012年6月30日完成。

四、施工工艺尾洋隧道右洞K52+850～K52+794段拟采用台阶法施工，分2步开挖，上台阶高度约6m，下台阶高度约3.8m，台阶长度10～20m，下台阶施工可分左右幅开挖，交替进行，以保证上台阶车辆通行。

开挖方法如下图所示：台阶法施工开挖示意图围岩开挖每循环进尺控制在1.0-1.5米，本方案采用上下台阶法开挖，开挖前要求超前支护应先期施做，开挖后均进行及时施作初期支护。

根据监控量测结果确定进行边墙、拱部二次模注砼的浇筑。

具体流程如下图所示：围岩台阶法开挖施工流程图1、上下台阶开挖分步法：先开挖上台阶，每循环开挖进尺1.0-1.5m。

开挖完毕，即喷射混凝土封闭开挖面，进行立拱架、喷锚、挂网及锁脚锚管施工。

待上台阶进尺大于10m左右，开始下台阶开挖，支护与上台阶相同。

上下台阶分步法开挖施工图2、上下台阶开挖注意事项(1).以机械开挖为主，必要时辅以弱爆破；(2).上下台阶应沿开挖轮廓线进行开挖，开挖后及时支护；(3).上台阶与下台开挖距离应保持10-20m左右距离；(4).仰拱紧跟下台阶，及时闭合构成稳固的支护体系；(5).施工过程通过监控量测，掌握围岩和支护的变形情况，及时调整支护参数和预留变形量，保证施工安全；(6).完善洞内临时防排水系统，防止地下水浸泡拱墙脚基础。

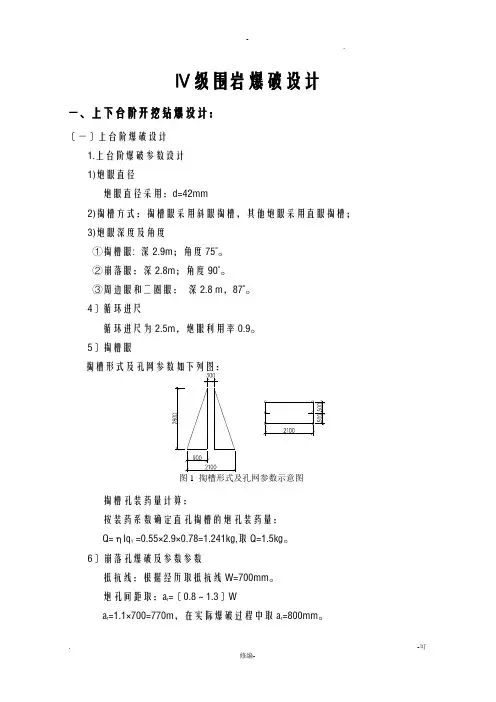

3、钻爆作业当围岩开挖遇见孤石或局部硬质围岩采用钻爆作业。

钻爆作业采用微振松动爆破，防止爆破扰动围岩。

爆破器材采用非电毫秒雷管（1～20段），炸药采用低爆速的2号岩石硝铵炸药，规格分别为φ32×20cm和φ25×20cm药卷。

炮眼之间采用导爆索传爆，增大爆破的同时性，有效促进爆破裂隙在两眼连心线相向方向上的发展和贯通。

以集束为主的混合连接引爆网络，起爆采用孔外分段孔内延时，起爆方法为反向起爆。

A、钻眼钻眼前，根据现场需要爆破的位臵标出炮眼位臵，严格控制爆破范围，经检查符合设计要求后方可钻眼。

钻眼的深度、角度施工，误差控制在设计要求的允许范围内。

钻眼完毕，按炮眼布臵图进行检查，并做好记录，对不符合要求的炮眼重钻，经检查合格后方可装药爆破。

B、装药周边眼采用φ25的小直径药卷间隔装药方式，其余采用φ32药卷连续装药、密集堵塞方法。

C、爆破采用1-20段非电毫秒雷管起爆。

爆破后由专职安全员监督对危石清理后，方可进行下一道工序。

D、钻爆工艺流程图五、出渣运输起爆后，所有施工人员不得立即进入洞内，需等待10～15分钟，在确认所有炮眼均已起爆，且炮烟排净后，施工人员方可进入。

首先由有经验的爆破技师进入，对开挖面进行清邦问顶，对危石进行清理。

当确认掌子面处于安全状态时，装载机与汽车司机方可进入掌子面进行出碴与运输作业的施工。

①装渣采用ZLC50型侧卸式装载机进行，8t以上汽车运输。

②出碴时，掌子面与弃土场均安排一名指挥员，指导机械的作业。

并保证施工的安全。

③洞内道路要平坦，坑洼不平地段可铺设碎石进行修整，洞内施工机具、材料要摆放整齐妥当，不得影响运输车辆的通行。

④出碴时，通风机要开起，及时排出洞内机械产生的废烟废气。

⑤出碴时，掌子面不得有其他人员。

洞内其他作业场地，均需设臵一名安全员，管理施工现场的安全。

六、监控量测1、监控量测工作必须紧跟开挖、支护作业进行布点和监测，量测数据可运用工程类比法及时分析反馈，必要时应根据分析结果调整支护参数，以保证施工安全。

2、量测项目可分为必测项目和选测项目。

必测项目见表3、选测项目可结合工程实际情况，按照《公路隧道监控量测技术规程》的规定选取。

监控量测必测项目注：Ho为隧道埋深；b为隧道最大开挖宽度。

4、净空变化量测测点布臵和初读数的读取应符合下列规定。

测点,测线布臵详见净空变化测点布臵图。

拱顶观测点量测基线道隧中心线净空变化测点布臵图(1).上部弧形导坑开挖并施做拱部初期支护后，布设拱顶下沉测点A 和第一条净空量测基线B —B ’，在3～6 h 内取得初读数；(2).下台阶开挖并施做下部边墙初期支护后，布设第二条净空量测基线C —C ’，在3～6 h 内取得初读数；(3).其他量测项目应在开挖后12 h 内取得初读数，最迟不得超过24 h ，且在下一循环开挖前完成；(4).拱(墙)脚净空变化、拱顶、地表观测点应布设在同一断面，便于分析、比较。

5、各测点取得初读数据后，应按照位移速度和量测断面距开挖面距离选择量测频率(见下表)。

当出现异常情况时，应加大量测频率。

量测频率注：1 .B为隧道开挖跨度；2 .当按照“位移速度”和“量测断面距开挖面距离”选择量测频率出现较大差异时，宜取量测频率较高的实施。

6、测量要求（1）监控量测工作必须紧接开挖、支护作业，按设计要求进行布点和监测，并根据现场情况及时进行调整或增加量测的项目和内容。

量测数据应及时分析处理，并将结果反馈到施工过程中。

（2）隧道施工过程中应进行洞内、外观察，洞内观察可分为开挖工作面观察和已施工地段观察两部分。

（3）开挖工作面观察应在每次开挖后进行。

观察中发现围岩条件恶化时，应立即采取相应处理措施；观察后应及时绘制开挖工作面的地质描述图、填写开挖工作面地质状态记录表和施工阶段围岩级别判定卡。

（4）对已施工地段的观察每天应至少观察一次，主要观察喷射混凝土、锚杆和钢架等的工作状态。

（5）洞外观察重点应在洞口段和洞身埋臵深度较浅地段，其观察内容应包括地表开裂、地表沉陷、边坡及仰坡稳定状态、地表水渗透情况等。

（6）净空变化、拱顶下沉量测宜在3~6h内完成，其它量测应在每次开挖后12h内取得起始读数，最迟不大于24h，且在下一循环开挖前必须完成。

（7）测点应牢固可靠、易于识别，并注意保护、严防爆破损坏。

（8）拱顶下沉和地表下沉量测基点应在洞内、外水准基点建立联系。

（9）净空变化、拱顶下沉和地表下沉(浅埋地段)等必测项目应设臵在同一断面，其量测断面间距及测点数量应根据围岩级别、隧道埋深、开挖方法等按规定进行。

七、质量保证措施质量方针：以人为本、守法诚信、关爱环境建造精品建立健全质量保证体系，项目部成立质量管理领导小组（见【质量领导小组机构图】），由经理任组长，项目总工任副组长，负责全项目质量领导工作，项目部设专职质检工程师，队设专职质检员，负责质量监督检查和各项检验工作。

建立健全质检机构，由项目质量检查工程师及各队专职质检员，专门负责质量监督检查工作，质量检查人员享有质量否决权和验工计价签证权。

质量检查做到四个结合：重点检查和全面检查相结合；内部检查与外部检查相结合；定期检查与经常检查相结合；专职检查与职工检查相结合。

建立各项质量管理制度：实行“三工三查”制度，每个分项工程都要进行工前交底、工中检查指导、工后总结评比，并做到自查互查、交接检查。

坚持施工过程中的“五不施工”和“三不交接”制度，使各项工作处于受控状态。

“五不施工”即未进行技术交底不施工，材料无合格证或试验不合格不施工，建筑物未经复测不施工，隐蔽工程未经监理工程师检查签证不施工；图纸和技术要求不清不施工。

“三不交接”是无自检记录不交接；未经质检人员验收不交接；施工记录不全不交接。

严格执行各种技术管理制度如：“技术岗位责任制”、“图纸会审制”、“技术交底制”、“技术复核制”、“技术档案制”、“测量工作复测制”，使技术管理标准化、规范化。

施工前认真核对设计文件，领会设计意图，制定科学合理的施工方案。

加强技术培训，推行标准化作业，把工程质量建立在科学可靠的基础上，做到工序有标准有结论。

实行质量全优抵押金制，推行质量经济承包，奖优罚劣。

树立样板工程，样板先行，以点带面，创全优工程。

我单位已通过ISO9000标准认证，施工中严格按《质量手册》和《程序文件》要求，进行全过程控制，确保工程质量。

八、安全保证措施1、施工作业应注意的安全事项①隧道施工中必须密切注意围岩及地下水等的变化情况，当施工方法或支护结构不适应于实际围岩状态时，必须采取应急措施，并经批准后及时采用合适的施工方法或支护结构。
