10kv配电线路安装工艺标准
10KV线路工艺相关要求
一、线路(xiànlù)部份;1、10千伏线路电杆组立好后应正直，位置偏差(piānchā)符合规定，直线杆顺线路方向位移不得(bu de)超过设计档距3%，横线路(xiànlù)方向位移不得(bu de)超过0.05米；转角杆、分支杆横线路、顺线路方向位移不得超过0.05米；（主要倾斜原因是拉线、另一部份是立杆时所造成，紧线时未校正。
终端、转角杆有拉线电杆倾斜，其原因：1、拉线做时没有收紧；2、没有把电杆向拉线侧预留力的倾斜；3、拉线地盘埋设时应将拉棒向上提一下，因为拉棒双头环与拉盘连板有0.2米空间距离。
）2、拉线安装准确，张力分配均匀，安装工艺符合规程要求，拉线与电杆夹角应在30º～45º之间；拉线固定在横担下不得大于0.3米；拉线要正常受力不应松弛；10KV目前未有拉线绝缘子，400V拉线绝缘子应装在最低导线以下，距地面不得小于2.5米；水平拉线对通车路面中心的垂直距离不得小于7米、人口密集地区、交通要道要加装拉线绝缘保护套、防撞标识；拉线底把露出地面应在0.5～0.7米范围内；拉线穿越导线时应安装拉线绝缘子，距带电部位不得小于0.2米；绝缘子安装要牢固可靠，不得有裂纹、硬伤，与导线的连接工艺美观，拉线绝缘子处如有铁丝绑扎一定做好防腐措施。
3、横担使用符合要求，横担安装位置正确，横担安装工艺美观，金具、螺栓安装符合技术要求。
单横担组装(zǔ zhuānɡ)位置，直线杆应安装在受电侧；分支(fēnzhī)杆、转角杆及终端杆应装于拉线(lā xiàn)侧；横担安装要平整(píngzhěng)，上下斜歪、前后(qiánhòu)扭斜不得大于0.02米；双杆横担固定点的高差不得大于两杆距离的5‰；低压线路与高压线路同杆架设时，横担间的垂直距离，直线杆不得小于1.2米，分支和转角杆不得小于1米；金具安装工艺要规范；螺栓连接要符合要求。
10kV配电线路安装工程标准
10kV配电线路安装工程标准

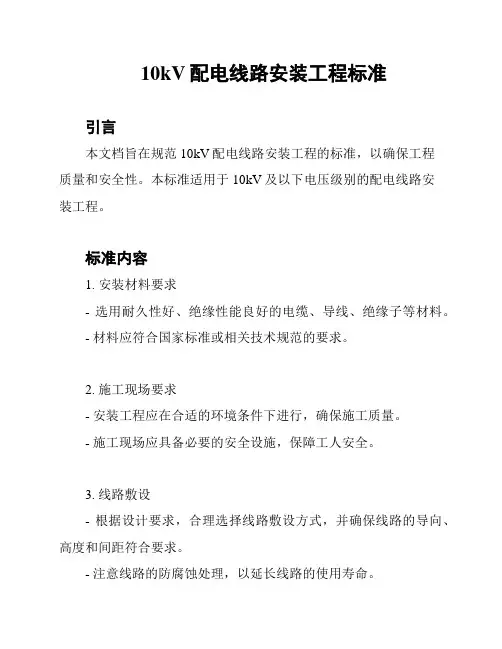

引言
本文档旨在规范10kV配电线路安装工程的标准，以确保工程
质量和安全性。
本标准适用于10kV及以下电压级别的配电线路安
装工程。
标准内容
1. 安装材料要求
- 选用耐久性好、绝缘性能良好的电缆、导线、绝缘子等材料。
- 材料应符合国家标准或相关技术规范的要求。
2. 施工现场要求
- 安装工程应在合适的环境条件下进行，确保施工质量。
- 施工现场应具备必要的安全设施，保障工人安全。
3. 线路敷设
- 根据设计要求，合理选择线路敷设方式，并确保线路的导向、高度和间距符合要求。
- 注意线路的防腐蚀处理，以延长线路的使用寿命。
4. 接地与接触保护
- 严格遵守接地标准，确保线路和设备接地良好。
- 对于带电设备，应采取适当的接触保护措施，防止意外触电
风险。
5. 装置与设备安装
- 选用符合国家标准的设备，按照制造商的安装要求进行安装。
- 确保设备的稳固性和可靠性，避免因装置松动导致的故障。
6. 测试与调试
- 在安装完成后，对配电线路进行必要的测试和调试，确保线
路运行正常。
- 测试过程应符合相关的技术规范和标准。
7. 施工记录和验收
- 对安装工程进行详细的施工记录，包括材料检查、施工过程、测试结果等。
- 清晰记录施工中的关键节点，以备后续的验收和维护。
结论
本标准提供了10kV配电线路安装工程的规范要求，希望能够对相关工程人员在实践中起到指导作用，确保工程质量和安全性。
10KV高压配电柜安装工艺
10KV高压配电柜安装工艺摘要：1OkV高压配电柜是电力系统中的重要设备，应用十分广泛，承担着正常线路的投入、退出及故障线路的切除，其状态的好坏会直接影响着电力系统的可靠运行。
本文分析了10kV高压配电柜存在问题，主要介绍10kV电气室内高压开关柜的安装过程关键词：10kV；高压配电柜；安装引言10kV开关柜是供配电系统的重要环节，是将电能输送到用户的—个中转站。
电力系统配电设备中，高压配电柜又称高压开关柜，用来电力系统发电、输电及控制保护，维护电网运行的正常操作。
发生事故时能及时切断故障以及电气检修时隔离带电设备。
其电压等级3.6kV～550kV的电器产品中主要有高压断路器、高压隔离开关与接地开关这几大类。
其中10kV高压配电柜应用十分广泛，承担着正常线路的投入、退出以及切除故障线路，是电力系统中不可或缺的设备，对我国的电网和负荷的安全稳定运行起着控制和保护的作用。
一、10kV高压配电柜存在的问题近几年来，使用和检修过程中，高压配电柜设备出现的事故很多，严重影响了设备、电网以及人身安全。
下面列举了使用中存在的较为突出问题和一些维修举措：1目前全封闭型“五防”开关柜的机械“五防”闭锁装置，不能满足安全规程”先验电、后挂接地线”的规定要求。
安全规程要求执行停电工作时，在合接地开关前必须验明设备已经没有电压。
而封闭式高压开关柜处于全封闭状态，不能用携带式高压验电器对设备进行验电，因此要强行解锁打开开关柜门的方式验电。
2高压配电柜柜内空气绝缘间隙小。
有些产品生产厂家没有按照有关技术标准去执行，使得10kV高压配电柜柜内带电体的相与相、相与地之间空气绝缘间隙一般都在100～125mm，但《高压配电装置设计技术规程》中有规定，10kV系统纯空气绝缘的最小间隙应为125mm。
10kV高压开关柜柜内带电体的相与相间、相与地的最小空气绝缘间隙比125mm低的，出现事故的几率大。
3高压配电柜开断与关合有故障。
高压配电柜开断与关合出现故障主要是由断路器本体造成的。
10KV及以下架空配电线路工艺要求
郴电国际宜章分公司2018年度农网工程（二）10KV及以下架空配电线路安装工艺要求总监理工程师：何洲监理项目部（章）报告日期：2019 年02月一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定：⑴、直线杆顺线方向位移，10KV及以下架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不超过50mm。
⑵、转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、-50mm。
同基基础坑在允许偏差范围内按最深一坑操平。
3、电杆的埋深应符合设计规定，一般为杆高的1/6，有底盘时坑深等于埋深加底盘厚度，电杆埋深如下表：杆高（m）8 10 12 15 18 21埋深（m） 1.5 1.7 1.9 2.3 3 3.2 4、电杆的拉线基础与堤坝基础间的水平距离不应小于电杆埋设深度的2倍。
电杆的拉线基础与沟渠边沿距离不应小于1.0M，小于1.0M 时应有保护基础措施。
5、双杆基础坑应符合下列规定：1)根开中心偏差不应超过+30mm，两杆坑深度应相等；2)直线杆、跨越杆、直线耐张杆。
两杆坑基底标高应相等；3)转角耐张双杆基础坑，内角坑高于外角坑2----3cm，使转角杆向外侧有一定倾斜。
6、15M及以上的转角、耐张杆，在沼泽地带；地下水位较高的杆位，应设底盘。
为防止洪水冲刷和基础冻胀，可采用高杆深埋措施。
电杆基础用底盘时，底盘圆形平面应与电杆中心垂直，找正后应填土夯实至底盘平面。
底盘的原槽直径不允许超过电杆根直径50mm。
7、电杆基础用卡盘时应符合以下原则：1)安装前应将其下部分层夯实，安装方向、位置、深度应符合设计要求；无设计要求时，上平面据地面不应小于500mm，安装方向应考虑主风向。
2)卡盘弧面应与电杆吻合，卡盘螺栓应紧固可靠。
3)12m及以下电杆除在沼泽地、或地下水位较高或砂壤路径外可不用卡盘；15M及以上水泥杆当倾覆稳定安全系数不够时应使用卡盘。
10千伏配电架空线路施工工艺要求
10千伏配电架空线路施工工艺要求工艺编号项目/工艺名称工艺标准施工要点图片示例003砼杆金具安装003002横担安装003002001 10kV单回路直线杆横担安装10kV单回路直线杆横担安装示意图：（见附图1）10kV单回路直线杆横担俯视图：（见附图1-1）10kV单回路直线杆横担材料表：（见附表）1.横担应安装在受电侧，保持平整，平整度、垂直度偏差不应超过下列规定数值：1.1横担端部上下歪斜：20mm；1.2横担端部左右扭斜：20mm。
2.单帽螺栓露2-3扣，双帽螺栓应平扣。
U型抱箍两端露丝一致。
3.顶针抱箍中心、支撑抱箍中心与砼杆缝对齐。
1.横担安装与线路方向垂直；平面使用水平尺校平。
2.横担U形抱箍应紧贴砼杆，横担长孔采用方垫，垫片应与横担方向平行，两端丝扣露出长度一致。
3.横担支撑板抱箍和顶针抱箍应与砼杆接触紧密。
横担、顶针抱箍合口两端间隙一致，抱箍间隙中心一致，垂直线路方向（与杆缝对齐），抱箍螺栓两侧出扣长度一致。
4.横担紧固后，安装针式绝缘子（柱式绝缘子），绝缘子安装时采用一平一弹一螺母紧固，弹簧垫片应紧平。
绝缘子导线槽顺线路方向。
10kV单回路直线杆0110kV单回路直线杆02工艺编号项目/工艺名称工艺标准施工要点图片示例003砼杆金具安装003002横担安装003002003 10kV单回路直线转角（0-15°）杆横担安装10kV单回路直线转角（0-15°）杆横担安装示意图：（见附图3）10kV单回路直线转角（0-15°）杆横担俯视图：（见附图3-1）10kV单回路直线转角（0-15°）杆横担安装材料表：（见附表3）1.横担应安装在受电侧，保持平整，平整度、垂直度偏差不应超过下列规定数值：1.1横担端部上下歪斜：20mm；1.2横担端部左右扭斜：20mm。
2.拉线抱箍安装位置应在横担下平面100mm以内处。
3.单帽螺栓露扣至少2-3螺距，双帽螺栓应平扣，U型抱箍两端螺栓露扣长度一致。

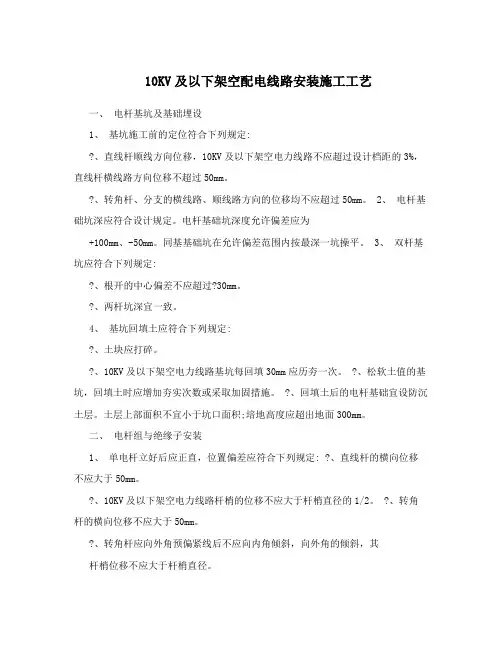

10KV及以下架空配电线路安装施工工艺
10KV及以下架空配电线路安装施工工艺一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定:、直线杆顺线方向位移，10KV及以下架空电力线路不应超过设计档距的3%，直线杆横线路方向位移不超过50mm。
、转角杆、分支的横线路、顺线路方向的位移均不应超过50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、-50mm。
同基基础坑在允许偏差范围内按最深一坑操平。
3、双杆基坑应符合下列规定:、根开的中心偏差不应超过?30mm。
、两杆坑深宜一致。
4、基坑回填土应符合下列规定:、土块应打碎。
、10KV及以下架空电力线路基坑每回填30mm应历夯一次。
?、松软土值的基坑，回填土时应增加夯实次数或采取加固措施。
?、回填土后的电杆基础宜设防沉土层。
土层上部面积不宜小于坑口面积;培地高度应超出地面300mm。
二、电杆组与绝缘子安装1、单电杆立好后应正直，位置偏差应符合下列规定: ?、直线杆的横向位移不应大于50mm。
、10KV及以下架空电力线路杆梢的位移不应大于杆梢直径的1/2。
?、转角杆的横向位移不应大于50mm。
、转角杆应向外角预偏紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。
2、终端杆立好后，应向拉线侧预偏。
期预偏值不应大于杆梢直径。
紧线后不应向受力倾斜。
3、以螺栓连接的构件应符合下列规定:、螺栓应与构件面垂直，螺头平面预构件间不应有间隙。
?、螺栓紧好后，螺杆丝扣露处的长度，单螺母不应少于两个螺距;双螺母可预螺母相平。
、当必须加垫圈时，每端垫圈不应超过2个。
4、螺栓的穿入方向应符合下列规定:、对立体结构:水平方向由内向外垂直方向由下向上。
?、对平面结构:顺线路方向，双面构件内由向外，单面克件由送电侧穿入或按统一方向，横线路方向，两侧由内向外，中间由左向右(面向受电侧)或按统一方向;垂直方向，由下向上。
5、线路单横担的安装，直线杆应装于受电侧;分支杆90?转角杆(下)及终端杆应装于拉线侧。
10KV 及以下架空配电线路施工工艺
10KV 及以下架空配电线路施工工艺安装工艺要求一、电杆基坑及基础埋设1、基坑施工前的定位符合下列规定:⑴、直线杆顺线方向位移， 10KV 及以下架空电力线路不应超过设计档距的 3%，直线杆横线路方向位移不超过 50mm。
⑵、转角杆、分支的横线路、顺线路方向的位移均不应超过 50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、-50mm。
同基基础坑在允许偏差范围内按最深一坑操平。
3、双杆基坑应符合下列规定:⑴、根开的中心偏差不应超过±30mm。
⑵、两杆坑深宜一致。
4、基坑回填土应符合下列规定:⑴、土块应打碎。
⑵、 10KV 及以下架空电力线路基坑每回填 30mm 应历夯一次。
⑶、松软土值的基坑，回填土时应增加夯实次数或采取加固措施。
⑷、回填土后的电杆基础宜设防沉土层。
土层上部面积不宜小于坑口面积; 培地高度应超出地面 300mm。
二、电杆组与绝缘子安装1、单电杆立好后应正直，位置偏差应符合下列规定:⑴、直线杆的横向位移不应大于 50mm。
⑵、 10KV 及以下架空电力线路杆梢的位移不应大于杆梢直径的 1/2。
⑶、转角杆的横向位移不应大于 50mm。
⑷、转角杆应向外角预偏紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。
2、终端杆立好后，应向拉线侧预偏。
期预偏值不应大于杆梢直径。
紧线后不应向受力倾斜。
3、以螺栓连接的构件应符合下列规定:⑴、螺栓应与构件面垂直，螺头平面预构件间不应有间隙。
⑵、螺栓紧好后，螺杆丝扣露处的长度，单螺母不应少于两个螺距;双螺母可预螺母相平。
⑶、当必须加垫圈时，每端垫圈不应超过 2 个。
4、螺栓的穿入方向应符合下列规定:⑴、对立体结构: 水平方向由内向外垂直方向由下向上。
⑵、对平面结构: 顺线路方向，双面构件内由向外，单面克件由送电侧穿入或按统一方向，横线路方向，两侧由内向外，中间由左向右(面向受电侧) 或按统一方向; 垂直方向，由下向上。
10KV架空线路施工标准
10KV架空线路施工标准10KV架空线路施工标准2011年04月09日10KV架空线路知识随着配电网的飞速发展,供电区域被树木覆盖，严重的腐蚀、台风等诸多因素的影响，使配电网的可靠性面临新的困难。
受到自然界对配电网构成的这种或那种威胁，从而产生了分裂架空绝缘导线。
架空绝缘导线与普通架空裸导线相比，具有许多优点，可解决常规裸导线在运行过程中遇到的一些难题,价格又比地埋电缆便宜得多，因此，在配电网中得到广泛的应用。
架空绝缘导线的主要特点(1)绝缘性能好.架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能,可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。
(2）防腐蚀性能好。
架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小,抗腐蚀能力较强，可延长线路的使用寿命。
(3）防外力破坏。
减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故.(4)强度达到要求。
绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。
2 架空绝缘导线的规格(1）线心。
架空绝缘导线有铝心和铜心两种。
在配电网中,铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。
在实际使用中也多选用铝心线。
铜心线主要是作为变压器及开关设备的引下线。
(2)绝缘材料。
架空绝缘导线的绝缘保护层有厚绝缘(3(4mm)和薄绝缘（2(5mm）两种。
厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。
绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良.常用的lOkV架空绝缘导线如表1所示。
3 架空绝缘导线的敷设方式（1）单根常规敷设方式.这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸体导线架设方式进行架设，比较适合于老线路进行改造和走廊较充分的区域. (2）单根敷设采用特制的绝缘支架把导线悬挂，这种方式可增加架设的回路数，节省线路走廊,降低线路单位造价。
10KV架空线路施工标准
10KV架空线路施工标准10KV架空线路施工标准2011年04月09日10KV架空线路知识随着配电网的飞速发展，供电区域被树木覆盖，严重的腐蚀、台风等诸多因素的影响，使配电网的可靠性面临新的困难。
受到自然界对配电网构成的这种或那种威胁，从而产生了分裂架空绝缘导线。
架空绝缘导线与普通架空裸导线相比，具有许多优点，可解决常规裸导线在运行过程中遇到的一些难题，价格又比地埋电缆便宜得多，因此，在配电网中得到广泛的应用。
架空绝缘导线的主要特点(1)绝缘性能好。
架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能，可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。
(2)防腐蚀性能好。
架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。
(3)防外力破坏。
减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。
(4)强度达到要求。
绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。
2 架空绝缘导线的规格(1)线心。
架空绝缘导线有铝心和铜心两种。
在配电网中，铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。
在实际使用中也多选用铝心线。
铜心线主要是作为变压器及开关设备的引下线。
(2)绝缘材料。
架空绝缘导线的绝缘保护层有厚绝缘(3(4mm)和薄绝缘(2(5mm)两种。
厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。
绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良。
常用的lOkV架空绝缘导线如表1所示。
3 架空绝缘导线的敷设方式(1)单根常规敷设方式。
这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸体导线架设方式进行架设，比较适合于老线路进行改造和走廊较充分的区域。
10kv配电线路安装工艺标准
10kV配电线路安装工艺标准1. 配电线路“三架”安装工艺1.1分段及支线开关引线架安装工艺规范：1、各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的1％。
2、三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过1.5ｍ。
3、各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。
当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。
4、杆上设备引线均应采用10KV的绝缘导线。
5、开关与支撑的构架应至少有2个以上的固定点。
6、开关应安装在人员易到达、易操作的一侧。
1.2带刀闸电缆引线架安装工艺规范：1、各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的1％。
2、三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过1.5ｍ。
3、各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。
当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。
4、杆上设备引线均应采用10KV的绝缘导线。
5、电缆保护管管口应用防火胶泥封堵。
6、电缆应悬挂标示牌。
7、电缆支架及保护管应与接地装置连接。
1.3直线杆T接分支线带隔离开关工艺规范：1、隔离开关与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。
当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。
2、T接横担应与线路方向平行，横担端部上下及左右歪斜不得超过20mm。
3、隔离开关安装牢固、排列整齐，倾斜30°为宜，相间距离应不小于500mm。
4、引线与电杆、拉线、横担的净空距离不应小于200mm。
1.4公用变配变台架工艺规范：1、杆上杆上变压器台架底部距地面高度应不小于2.5m，在路边车辆可能碰撞的地方应不小于4.5m。
10KV配电架空线路安装规范课件
谢谢大家
谢谢大家
C线路的接地（接零）线敷设走向合理，连接紧密、牢固，导线截面
3、绝缘子绑扎不正确，回头绑扎不紧，长度不够。应认真按要求绑扎，绑扎过程中，应经常用钳子收紧绑线。7 质量记录1、导线、耐张线夹、并沟线夹，钳压管、铝带、各种挂板等金具应有产品质量证明。2、悬式绝缘子、蝶式绝缘子应有产品质量证明，并有交流耐压试验报告。3、架空线路导线架设工程预检、自检记录。4、设计变更洽商记录、竣工图。5、架空线路和杆上电气设备安装分项工程质量检验评定记录。
4 ห้องสมุดไป่ตู้量要求
C线路的接地（接零）线敷设走向合理，连接紧密、牢固，导线截面选用正确，需防腐的部分涂漆均匀无遗漏。检验方法：观察检查。3、允许偏差项目；导线弛度允许偏差5、成品保护1、导线在放线过程中，应防止发生磨伤、断股、扭、弯等现象。2、导线架设后，如距离施工场地较近，应注意不要把东西掉在线路上。3、配电线路遇有与其它线路交叉时，必须搭设越线架，避免线间的摩擦、碰撞。6 、 应注意的质量问题1、放线时，导线发生扭绞、背扣、断股、磨伤。应采取防护措施，保护好导线。2、导线架设后，弛度超差。架设导线时，应注意温度与弛度的要求，认真观测、调整。
架空线路的导线架设工艺
一、 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。二、施工准备1、材料要求：所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。2、导线：1）、导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。2）、不应有严重腐蚀现象。3）、绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。4）、导线最小截面应符合下表所示数值。导线最小截面（m㎡）
架空线路的导线架设施工工艺标准
架空线路的导线架设施工工艺标准XDQB2007—D—011 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2 施工准备2.1 材料要求：2.1.1 所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。
2.1.2 导线：2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。
2.1.2.2 不应有严重腐蚀现象。
2.1.2.3 绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
2.1.2.4 导线最小截面应符合表3-76所示数值。
导线最小截面（m㎡）表3-762.1.3 悬式绝缘子、蝶式绝缘子2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3 弹簧销、垫的弹力适宜。
2.1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。
2.1.5 耐张线夹、并沟线夹、钳压管、铝带2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2 线夹转动灵活，与导线接触面符合要求。
2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5 应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。
2.1.6 螺栓：2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1~300mm公差》的粗牙三级标准。
2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
10kv配电线路挂接地线的标准工作流程
10kv配电线路挂接地线的标准工作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!10kV配电线路挂接地线的标准工作流程在电力系统中，地线是非常重要的组成部分，尤其是在10kV配电线路中。
10kV配电线路带电作业工艺标准
10kV配电线路带电作业工艺标准10kV绝缘平台直接法带电断、接引线工艺标准l、范围本工艺标准适用于10kV及以下线路带电断、接空载线路及设备引线。
2、施工准备2.1 设备及材料要求2.1.1 引线不应有松股、交叉、折叠、断裂及破损等缺陷。
2.1.2 绑扎用的绑线，应选用与导线同金属的单股线，其直径不应小于2.0mm。
2.2 主要作业器具2.2.1 防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。
2.2.2 作业器具：绝缘平台、绝缘滑车、绝缘传递绳、脚扣、绝缘电阻表、断线钳及钢丝钳。
2.2.3 遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。
2.3 作业条件2.3.1该项作业必须在良好天气下进行。
如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。
2.3.2作业前已办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。
2.3.3接入线路施工完毕，确无接地、绝缘良好，线路上无人作业且相位确定无误。
2.3.4断、接线路无负荷，后端开关（断路器）或刀闸（隔离开关）确已断开，接入线路变压器、电压互感器等电力设备确已退出运行。
3、操作工艺3.1 工艺流程安全措施交底→设置安全围栏→检查作业器具→穿戴防护用具→申请停用重合闸→登杆→安装绝缘平台→传递作业器具→进行绝缘遮蔽→进行搭接作业→清理作业现场3.2 工艺标准3.2.1 安全措施交底：⑴全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。
⑵结合现场情况交待安全注意事项、讲解安全措施。
⑶对作业条件进行核实，并向作业人员通报。
⑷向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。
3.2.2 设置安全围栏、检查作业器具：⑴将作业范围四周围好安全警示带。
⑵铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。
3.2.3 穿戴防护用具：⑴杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。
10kV配电线路设备安装施工规范解析
10kV架空线路
5. 拉线：拉线是用来平衡导线拉力和风力而设置的，以加 强电杆稳定性防止倒杆。 a.普通拉线：应用于终端杆、转角杆、分支杆、耐张杆等 处，主要用来平衡固定性的不平衡荷载力。 b.人字拉线：多用于中间直线杆，耐张段超过 10基直线杆 或处于风口的电杆应装设防风拉线，用来增强电杆防风 倾倒能力。 c.水平拉线（跨越拉线）：电杆附近有道路等设施不宜装 设普通拉线时，可安装水平拉线，跨越道路的拉线，对 路面中心的垂直距离不得小于6m。 d.弓形拉线：又称自身拉线，用在受地形或环境限制不能 装设普通拉线处。 6.配电变压器；线路开关；避雷装置；配网自动化（自动 控制系统；计量）。
（三）.混凝土杆组立 1.抱杆立杆（分独脚抱杆立杆或固定单抱杆立杆和人字抱杆立杆） （1）抱杆高度一般取电杆重心高度加2~3m或根据吊点跨度和上下长度、 滑车组两滑轮碰头跨度适当增加裕度来考虑。 （2）抱杆受力拉线距杆坑中心距离可取电杆高度的1.2~1.5倍。 （3）人字抱杆立杆，抱杆的根开应根据电杆质量与抱杆高度来确定，一 般实践经验在2~3m范围内；单杆抱杆立杆抱杆杆桩应设在杆坑边结 实土地上，并用角桩固定。 （4）当土质较差时，抱杆脚需绑扎横道木、底部加铺垫木，以防止抱杆 在起吊受力过程中下沉或滑位。 （5）抱杆立杆过程中要求缓慢均匀牵引，电杆起吊过程中不能碰压抱杆 。 （6）电杆距地0.5m左右时，应暂停起吊，全面检查受力拉线情况及地锚 是否牢固. （7）电杆竖立起坑时，特别应注意抱杆拉线受力情况，并须缓慢放松牵 引绳，切忌突然松放而冲击抱杆。 （8）统一指挥、统一信号。
10kV配电线路设备知识培训
2015年3月11日
10kV配电线路设备安装施工规范
目录
1. 2. 3. 4. 10kV架空线路。 10kV配电变压器。 0.4kV低压线路。 接地装置
（整理）10KV及以下架空配电线路1.
（整理）10KV及以下架空配电线路1.10KV及以下架空配电线路安装⼯艺要求⼀、电杆基坑及基础埋设1、基坑施⼯前的定位符合下列规定：⑴、直线杆顺线⽅向位移，10KV及以下架空电⼒线路不应超过设计档距的3%，直线杆横线路⽅向位移不超过50mm。
⑵、转⾓杆、分⽀的横线路、顺线路⽅向的位移均不应超过50mm。
2、电杆基础坑深应符合设计规定。
电杆基础坑深度允许偏差应为+100mm、-50mm。
同基基础坑在允许偏差范围内按最深⼀坑操平。
3、双杆基坑应符合下列规定：⑴、根开的中⼼偏差不应超过±30mm。
⑵、两杆坑深宜⼀致。
4、基坑回填⼟应符合下列规定：⑴、⼟块应打碎。
⑵、10KV及以下架空电⼒线路基坑每回填30mm应历夯⼀次。
⑶、松软⼟值的基坑，回填⼟时应增加夯实次数或采取加固措施。
⑷、回填⼟后的电杆基础宜设防沉⼟层。
⼟层上部⾯积不宜⼩于坑⼝⾯积；培地⾼度应超出地⾯300mm。
⼆、电杆组与绝缘⼦安装1、单电杆⽴好后应正直，位置偏差应符合下列规定：⑴、直线杆的横向位移不应⼤于50mm。
⑵、10KV及以下架空电⼒线路杆梢的位移不应⼤于杆梢直径的1/2。
⑶、转⾓杆的横向位移不应⼤于50mm。
⑷、转⾓杆应向外⾓预偏紧线后不应向内⾓倾斜，向外⾓的倾斜，其杆梢位移不应⼤于杆梢直径。
2、终端杆⽴好后，应向拉线侧预偏。
期预偏值不应⼤于杆梢直径。
紧线后不应向受⼒倾斜。
3、以螺栓连接的构件应符合下列规定：⑴、螺栓应与构件⾯垂直，螺头平⾯预构件间不应有间隙。
⑵、螺栓紧好后，螺杆丝扣露处的长度，单螺母不应少于两个螺距；双螺母可预螺母相平。
⑶、当必须加垫圈时，每端垫圈不应超过2个。
4、螺栓的穿⼊⽅向应符合下列规定：⑴、对⽴体结构：⽔平⽅向由内向外垂直⽅向由下向上。
⑵、对平⾯结构：顺线路⽅向，双⾯构件内由向外，单⾯克件由送电侧穿⼊或按统⼀⽅向，横线路⽅向，两侧由内向外，中间由左向右（⾯向受电侧）或按统⼀⽅向；垂直⽅向，由下向上。
10KV架空线路施工标准方案
10KV架空线路施工标准10KV架空线路施工标准2011年04月09日10KV架空线路知识随着配电网的飞速发展，供电区域被树木覆盖，严重的腐蚀、台风等诸多因素的影响，使配电网的可靠性面临新的困难。
受到自然界对配电网构成的这种或那种威胁，从而产生了分裂架空绝缘导线.架空绝缘导线与普通架空裸导线相比,具有许多优点，可解决常规裸导线在运行过程中遇到的一些难题，价格又比地埋电缆便宜得多，因此，在配电网中得到广泛的应用。
架空绝缘导线的主要特点(1)绝缘性能好。
架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能,可减少线路相间距离,降低对线路的支持件的绝缘要求,提高同杆架设线路的回路数.(2)防腐蚀性能好。
架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小,抗腐蚀能力较强，可延长线路的使用寿命。
（3）防外力破坏.减少受树木，飞飘金属膜和灰尘等外在因素的影响,减少相间短路及接地事故.(4）强度达到要求。
绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。
2 架空绝缘导线的规格（1)线心。
架空绝缘导线有铝心和铜心两种。
在配电网中,铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接.在实际使用中也多选用铝心线。
铜心线主要是作为变压器及开关设备的引下线。
(2）绝缘材料。
架空绝缘导线的绝缘保护层有厚绝缘(3(4mm）和薄绝缘（2(5mm）两种。
厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。
绝缘保护层又分为交联聚乙烯和轻型聚乙烯,交联聚乙烯的绝缘性能更优良.常用的lOkV架空绝缘导线如表1所示。
3 架空绝缘导线的敷设方式（1）单根常规敷设方式。
这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸体导线架设方式进行架设，比较适合于老线路进行改造和走廊较充分的区域。
10kV线路的安装、运行及维护
10kV线路的安装、运行及维护10kV线路是电力系统的重要组成部分，担负着输送和分配电能的重要任务。
1 10kV架空线路的安装10kV线路由电杆、导线、横担、金具、绝缘子和拉线等组成。
1.1 10kV线路的基本要求1.1.1 10kV线路路径选择的要求（1）架空线路的路径尽量选择捷径，地形不复杂，投资较少。
（2）应尽量少占农田，避开洼地、冲刷地带及易被车辆碰撞的地方。
（3）应尽量避开爆炸物、易燃物和可燃液（气）体的生产厂房、仓库、贮罐等。
（4）应尽可能把线路架设在公路、道路的两侧，便于运输、施工和以后的运行维护。
（5）线路路径的选择既要照顾当前的需要，又要考虑到今后的发展，并要满足城市规划和电网规划，要有一定的裕度。
1.1.2 架空电力线路应避免在下列处所架设（1）国家的纪念塔、碑及其类似处所或规划之地。
（2）屋顶、庭园、林木丛生之地。
（3）山洪、水灾较多之处。
（4）生产、贮存易燃、易爆物的厂房、库房等处所。
（5）产生腐蚀性气体、液体及污染严重之地。
（6）不易通过的山河、湖泊及基础不稳固之地。
1.1.3 架空电力线路的电杆应避免在下列处所埋设（1）妨碍交通的场所或妨碍交通信号视线的场所。
（2）铁路路基取土处及路基斜坡面。
（3）地下管道、暗渠、电力电缆、通信电缆及其他地下设施埋设之处。
（4）建筑物及地道出入口。
（5）车马通行频繁易受碰撞之处。
（6）临河岸及接近水渠之处。
（7）沙地、沼泽地及泉水地。
1.2 电杆架空线路的各种电杆，按其作用可分为直线杆、耐张杆、转角杆、终端杆、分支杆、跨越杆。
1.2.1 直线杆位于线路的直线段上，在正常情况下承受导线重量和水平风力载荷，不考虑承受顺线路方向导线的拉力，稳定性较差。
1.2.2 耐张杆位于线路直线段上几个直线杆之间。
在正常情况下除承受导线重量和水平风力载荷外，还要承受邻档导线拉力差所引起的顺线路方向的拉力。
在断线事故和架线紧线情况下，还能承受一侧导线的拉力，稳定性比直线杆好。
10KV架空配电线路技术规范
合川供电公司中西部农网完善工程10KV架空配电线路技术规范一、范围1．本标准规定了lOKV架空配电线路的设计原则。
2．本标准适用于1OKV架空配电线路的设计及施工。
二、总则1．10KV架空配电线路的设计必须贯彻国家的建设方针和技术经济政策，做到安全可靠、经济适用。
2．10KV架空配电线路设计必须从实际出发，结合地区特点，积极慎重地采用新材料、新工艺、新技术、新设备。
3．10KV架空主干配电线路的导线布置和杆塔结构等设计，应考虑便于带电作业。
4．10KV架空配电线路大档距的设计，应符合DLT-5092的规定。
5．10KV架空配电线路的设计，除应按本标准规定执行外，还应符合现行国家标准和有关电力行业标准的规定。
三、导线1．导线设计原则：适用范围LGJ-35～LGJ-120钢芯铝绞线。
安全系数为2.5，校核系数3.0，导线机械强度：瞬时破坏应力27kg/mm2，允许应力10.8kg/mm2。
120mm2以上的导线可根据选用的安全系数对部分材料做适当提高。
2．10KV架空配电线路，遇下列情况应采用架空绝缘导线:2.1 线路走廊狭窄的地段；2.2 高层建筑邻近地段；2.3 繁华街道或人口密集地区；2.4 游览区和绿化区；2.5 空气严重污秽地段；2.6 建筑施工现场。
3. 10KV架空配电线路导线截面的确定应符合下列规定: 10KV主干线导线型号不低于LGJ-95mm2，分干线导线型号不低于LGJ-70mm2，分支线导线型号不低于LGJ-50mm2。
4．导线的连接，应符合下列规定:4.1 不同金属、不同规格、不同绞向的导线，严禁在档距内连接；4.2 在一个档距内，每根导线不应超过一个连接头；4.3 档距内接头距导线的固定点的距离，不应小于0.5m；4.4 钢芯铝绞线，铝绞线在档距内的连接，应采用钳压方法；4.5 铜绞线与铝绞线的跳线连接，宜采用铜铝过渡线夹、铜铝过渡线。
5．配电线路的铝绞线、钢芯铝绞线在与绝缘子或金具接触处，应缠绕铝包带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV配电线路安装工艺标准1. 配电线路“三架”安装工艺1.1分段及支线开关引线架安装工艺规范：1、各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的1％。
2、三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过1.5ｍ。
3、各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。
当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。
4、杆上设备引线均应采用10KV的绝缘导线。
5、开关与支撑的构架应至少有2个以上的固定点。
6、开关应安装在人员易到达、易操作的一侧。
1.2带刀闸电缆引线架安装工艺规范：1、各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的1％。
2、三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过1.5ｍ。
3、各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。
当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。
4、杆上设备引线均应采用10KV的绝缘导线。
5、电缆保护管管口应用防火胶泥封堵。
6、电缆应悬挂标示牌。
7、电缆支架及保护管应与接地装置连接。
1.3直线杆T接分支线带隔离开关工艺规范：1、隔离开关与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。
当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。
2、T接横担应与线路方向平行，横担端部上下及左右歪斜不得超过20mm。
3、隔离开关安装牢固、排列整齐，倾斜30°为宜，相间距离应不小于500mm。
4、引线与电杆、拉线、横担的净空距离不应小于200mm。
1.4公用变配变台架工艺规范：1、杆上杆上变压器台架底部距地面高度应不小于2.5m，在路边车辆可能碰撞的地方应不小于4.5m。
水平倾斜不大于台架根开的1/100。
2、一、二次引线应排列整齐，绑扎牢固。
3、变压器高压侧应设防雷装置、高压刀闸、高压跌落式开关；避雷器应装设在高压刀闸下端，跌落式开关距变压器台面的高度不小于2.5m。
变压器低压侧应装设低压刀闸或低压熔断器。
4、接地可靠，变压器中性点、外壳、避雷器引下线应相连接后接地。
5、变压器高压侧套管必须加装高压绝缘护罩。
6、配变台架上层高压刀闸动触头应朝向配变低压侧，隔离刀刃分闸时应使静触头带电，各相隔离刀闸之间相间距离不应小于0.5m。
7、跌落式熔断器安装时与杆塔保持10-15oC的倾斜度，公路边的配变台架高压侧跌落式开关应朝向公路一侧。
8、综合配电箱安装在配变台架下方，底部距离地面高度应大于1.8m。
配电箱出线电缆排列应整齐一致。
2. 10kV杆型安装工艺2.1单回路单瓷横担三角排列杆工艺规范：1、瓷横担安装应符合下列规定：当直立安装时，顶端顺线路歪斜不应大于10mm；当水平安装时，顶端宜向上翘起5°～15°；顶端顺线路歪斜不应大于20mm。
2、导线应固定在瓷横担第一瓷群内。
3、电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。
电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
4、线路单横担的安装，直线杆应装于受电侧。
5、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。
6、导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。
2.2单回路单柱式绝缘子三角排列杆工艺规范：1、柱式瓶安装应符合下列规定：顶端顺线路歪斜不应大于10mm；2、导线应固定在柱式绝缘子顶部中间凹槽内。
3、电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。
电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
4、线路单横担的安装，直线杆应装于受电侧。
5、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。
6、导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。
2.3单回路双柱式绝缘子三角排列杆工艺规范：1、柱式瓶安装应符合下列规定：顶端顺线路歪斜不应大于10mm；2、导线应固定在柱式绝缘子顶部中间凹槽内。
3、电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。
电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
4、横担安装牢固，两横担端部间距应一样，横担无弯曲。
5、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。
6、导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。
2.4单回路双瓷横担三角排列安装工艺规范：1、瓷横担安装应符合下列规定：当直立安装时，顶端顺线路歪斜不应大于10mm；当水平安装时，顶端宜向上翘起5°～15°；顶端顺线路歪斜不应大于20mm。
2、电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。
电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
3、横担安装牢固，两横担端部间距应一样，横担无弯曲。
两瓷横担导线固定点的水平高度应一致。
4、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。
5、导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。
2.5双回路双瓷横担垂直侧安装工艺规范：1、瓷横担安装应符合下列规定：当直立安装时，顶端顺线路歪斜不应大于10mm；当水平安装时，顶端宜向上翘起5°～15°；顶端顺线路歪斜不应大于20mm。
2、电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。
电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
3、横担安装牢固，两横担端部间距应一样，横担无弯曲。
两瓷横担导线固定点的水平高度应一致。
4、导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致，各相导线弧垂相差最大不应超过50mm。
5、绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。
2.6单回路悬式绝缘子三角排列耐张安装工艺规范：1、横担安装平正牢固，两横担端部间距应一样，横担无弯曲。
2、电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。
电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
3、三相跳线弯曲弧度应一致，跳线需有绝缘子绑扎固定。
4、悬式绝缘子安装应牢固，连接可靠，安装方向应防止瓷裙积水。
安装时应清除瓷瓶表面灰垢。
安装前绝缘子应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于500兆欧。
5、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm。
将裸露的铝线芯缠绕铝包带。
6、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm，将裸露的铝线芯缠绕铝包带，耐张线夹应安装专用的绝缘防护罩。
7、导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。
2.7单回路十字横担悬式绝缘子三角排列耐张安装工艺规范：1、瓷横担安装应符合下列规定：当直立安装时，顶端顺线路歪斜不应大于10mm；当水平安装时，顶端宜向上翘起5°～15°；顶端顺线路歪斜不应大于20mm。
1、横担安装平正牢固，两横担端部间距应一样，横担无弯曲。
两层横担安装方向应成90°角。
2、电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。
电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
3、三相跳线连接按顺线路方向内角相对内角相，外角相对外角相的原则跳接。
4、跳线需有绝缘子绑扎固定。
5、悬式绝缘子安装应牢固，连接可靠，安装方向应防止瓷裙积水。
安装时应清除瓷瓶表面灰垢。
安装前绝缘子应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于500兆欧。
8、跳线连接应采用楔型线夹等新型材料，绝缘导线的跳线连接处应安装绝缘防护罩。
9、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm，将裸露的铝线芯缠绕铝包带，耐张线夹应安装专用的绝缘防护罩。
10、导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。
2.8双回路悬式绝缘子垂直耐张安装工艺规范：1、三层横担应平行一致，不应发生偏移、扭曲。
2、横担安装平正牢固，三层横担端部间距均应一样，横担无弯曲。
3、电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。
电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
4、各相跳线弯曲弧度应一致，跳线需有绝缘子绑扎固定。
5、悬式绝缘子安装应牢固，连接可靠，安装方向应防止瓷裙积水。
安装时应清除瓷瓶表面灰垢。
安装前绝缘子应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于500兆欧。
6、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm。
将裸露的铝线芯缠绕铝包带。
7、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm，将裸露的铝线芯缠绕铝包带，耐张线夹应安装专用的绝缘防护罩。
8、导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致，各相导线弧垂相差最大不应超过50mm。
2.9双回路十字横担悬式绝缘子垂直耐张安装工艺规范：1、三层横担应平行一致，不应发生偏移、扭曲。
2、横担安装平正牢固，三层横担端部间距均应一样，横担无弯曲。
3、电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。
电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
4、各相跳线弯曲弧度应一致，跳线需有绝缘子绑扎固定。
5、悬式绝缘子安装应牢固，连接可靠，安装方向应防止瓷裙积水。
安装时应清除瓷瓶表面灰垢。
安装前绝缘子应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于500兆欧。
6、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm。
将裸露的铝线芯缠绕铝包带。
7、没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm，将裸露的铝线芯缠绕铝包带，耐张线夹应安装专用的绝缘防护罩。
8、导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致，各相导线弧垂相差最大不应超过50mm。
