内螺纹截止阀的优点与缺点及结构说明

合集下载

阀门的分类及优缺点

阀门的分类及优缺点一、按照工作原理分类1. 手动阀门：手动阀门是最简单的一种阀门，通过人工操作旋转或推动来控制流体的通断。

其优点是结构简单、可靠性高，不受电力或气动压力的限制；缺点是需要人工操作，不适用于大流量或高压力的场合。

2. 自动阀门：自动阀门是通过传感器、电机或气动装置等自动控制的阀门，可以根据预设的条件自动调节流体的通断或流量。

其优点是能够实现自动化控制，适用于大流量或高压力的场合；缺点是结构复杂，维护成本较高。

二、按照结构分类1. 截止阀：截止阀是最常见的一种阀门，通过阀芯的升降来控制流体的通断。

其优点是密封性好、流阻小，适用于高压力或高温的场合；缺点是调节流量能力较差。

2. 调节阀：调节阀是通过改变阀芯的开度来控制流体的流量，可以精确调节流体的通量。

其优点是调节性能好、流量范围广；缺点是密封性稍差，不适用于高压力或高温的场合。

3. 止回阀：止回阀是一种防止流体倒流的阀门，通过阀瓣的开合来控制流体的单向流动。

其优点是结构简单、可靠性高，能够有效防止倒流；缺点是流阻较大，不适用于大流量的场合。

三、按照用途分类1. 闸阀：闸阀主要用于截断或通畅流体的通道，通过闸板的升降来实现流体的通断。

其优点是结构简单、流阻小；缺点是启闭力较大，不适用于频繁操作。

2. 蝶阀：蝶阀是一种以阀体内的圆盘来控制流体通断或调节流量的阀门，其优点是结构简单、启闭力小、流阻小；缺点是密封性一般，不适用于高压力或高温的场合。

3. 安全阀：安全阀是一种用于保护设备或管道不受过压的阀门，当压力超过设定值时，安全阀会自动开启，释放多余的压力。

其优点是能够保护设备安全，避免过压损坏；缺点是启闭频率较低。

阀门的分类及其优缺点各不相同。

在选择阀门时，需要根据具体的工作条件和要求来确定最适合的类型。

同时，在使用和维护阀门时，也需要注意阀门的使用范围和操作要求，以确保其正常运行和延长使用寿命。

截止阀的优缺点有哪些

截止阀的优缺点有哪些截止阀是一种常见的控制阀门，可用于控制液体或气体的流量，它有很多优缺点。

在选择使用截止阀时，需要考虑这些因素，以决定是否使用该种阀门。

下面，本文将介绍截止阀的优缺点。

优点1. 关闭密封性好截止阀在关闭状态下的密封性能非常好。

这是因为，它采用了流线型的封底结构，可以减少液体或气体泄漏。

这种优秀的密封机制可以带来良好的使用体验，同时也可以阻止溢出和泄漏。

2. 操作简便截止阀的操作非常简单，因为它只需要通过旋转阀门实现开关控制。

这大大降低了人工操作的难度，并减少了需要的维护，使得截止阀能够广泛应用于各种领域。

3. 阻止反向流动截止阀可以有效地阻止液体或气体的反向流动。

当截止阀被关闭时，阀座可以减少反向流动的风险，从而保护了管道和其他附属设备的安全。

4. 耐高压截止阀的材料比较坚固，可以承受高压力。

这使得截止阀在液压和气流系统中得到广泛的应用，特别是在要求高压力和大流量的场合。

5. 可靠性高截止阀是一种可靠的阀门，因为它们没有电动机、电缆或者任何电子部件。

这些阀门的使用寿命也很长，因为它们可以长期稳定运行而不需要维护。

缺点1. 流阻大截止阀的内部构造要比其他阀门复杂，这可能会让阀门的流通能力变差，因此阀门的流阻比其他阀门高。

这将导致需要更多的压力来将流体移动到所需位置，从而增加能源的消耗。

2. 需要更多的空间截止阀通常需要更多的空间，因为它们比其他阀门大。

这可以使得截止阀的即时安装和维护比其他阀门更加困难。

3. 较慢的响应速度截止阀相比其他阀门响应速度较慢。

这是因为，截止阀需要旋转阀门的操作，而其他阀门通常可以使用闸门等快速控制机制。

这意味着截止阀不能够快速响应变化，这在一些需要即时响应的应用中显得不太适用。

4. 安装需要小心截止阀需要正确安装，以确保它能够正常运行。

因为截止阀需要旋转门板，它需要与管道正确对齐，否则会导致不良连接和泄漏。

结论截止阀是一种非常实用的控制阀门，它有很多优缺点。

截止阀的优缺点有哪些

截止阀的优缺点有哪些截止阀是常用的一种管道安装阀门，主要用于切断或调节流体介质的流动。

截止阀的优缺点主要有：优点：1.切断性能好：截止阀的结构设计使得其具有良好的密封性能，能够有效地切断介质的流动，防止泄漏发生，确保系统的安全运行。

2.流通能力大：截止阀可通过调节阀门的开闭度来控制介质的流量，具有较大的通流能力。

3.结构简单：截止阀的结构相对简单，易于制造和维修。

4.使用寿命长：截止阀的材质选择合理，经过特殊处理，能够提高阀门的耐磨性和耐腐蚀性，延长使用寿命。

5.使用范围广泛：截止阀可用于各种介质（如水、蒸汽、油气等）的管道系统，适用于不同行业和领域。

缺点：1.压力损失较大：截止阀的结构特点决定了其内部阻力较大，会引起一定的压力损失，导致系统能量损失较高。

2.调节性能较差：由于截止阀的结构设计主要用于全开和全闭状态，调节范围有限，对于流量调节不够灵活和精确。

3.开关力矩较大：截止阀通过转动阀杆或手轮来控制阀门的开闭，对于较大口径的阀门，开关力矩较大，需要较大的力量才能实现开闭操作。

4.防腐性差：部分截止阀的材质对一些特殊介质不具备良好的防腐性能，容易受到介质的腐蚀影响，降低阀门的使用寿命。

5.安全性相对较低：由于截止阀在全开和全闭状态之间无阻碍介质流动的功能，当需要频繁开闭阀门时，会对系统产生较大的冲击力，容易引起管道振荡和压力冲击，对系统的安全稳定性产生一定的不利影响。

综上所述，截止阀作为一种常用的阀门，具有较好的切断性能和流通能力，结构简单，使用寿命长，适用范围广泛。

然而，其存在压力损失大、调节性能差、开关力矩大等缺点，需要在具体的工程应用中根据实际需求进行选择与应用。

截止阀的优缺点

截止阀的优缺点
截止阀是一种常用的流体控制阀门，用于控制液体或气体的流动。

它通常可以
分为手动和自动两种类型。

本文将介绍截止阀的优缺点。

优点
1. 良好的密封性能
截止阀通常采用密封圈或密封垫来实现密封，其密封性能较好，能够有效地防
止液体或气体泄漏。

2. 操作简便
手动截止阀操作简便，只需要通过旋转手柄或螺丝即可打开或关闭阀门。

自动
截止阀通常采用电磁或气动驱动，也很容易搭配自动化系统进行控制。

3. 适用范围广
截止阀适用于各种液体和气体的流动控制，包括可燃气体、蒸汽、石油、化工、医药等领域。

4. 耐高温和耐腐蚀性强
现代截止阀在材料上采用了高温合金、不锈钢等特殊材质，具有较强的耐高温
和耐腐蚀性，适用于恶劣的工作环境。

缺点
1. 阻力大
由于截止阀采用开闭机构控制流量，因此在关闭状态下会对流体产生较大的阻力，可能会引起能源浪费。

2. 使用寿命短
截止阀在长时间使用过程中，由于材料疲劳、磨损等问题，可能会导致阀门密
封性能下降，进而影响截止阀的使用寿命。

3. 对流体质量要求高
由于截止阀在使用时会对流体产生一定的阻力，因此对流体的纯度和粘度有很
高的要求，否则会导致流量控制不准确。

4. 成本较高
截止阀通常采用较为复杂的结构和材料，因此其制造成本较高，价格也相对较贵。

总结
综上所述，截止阀作为一种常用的流体控制阀门，在控制液体和气体的流动过程中具有良好的密封性能、操作简便等优点，但也存在一些缺点，如阻力大、使用寿命短等。

因此在选择使用截止阀时，需要根据实际需求对其优劣进行综合考虑。

截止阀的特点及适用范围总结

截止阀的特点及适用范围总结
截止阀是化工装置中用得较多的阀门类型，按其结构分为标准式、流线式、直通式三种。

截止阀的优点是流量调节平稳，严密不漏，很少检修，可耐较高压力和温度，适用于多种流体。

一般多装在泵出口、调节阀旁路、流量计上游等需调节流量之处，其缺点是构造复杂，价格较贵，流体经过阀门时局部阻力较大。

此外，截止阀最大口径为DNI50-DN200。

截止阀常用于输送油品、水蒸气和压缩空气的管路中，也可用于高温高压管路，由于对流体的局部阻力较大，不适用于高黏性油品的输送管路和含固体物料的液体输送管路。

截止阀的安装应使流体由阀体内经阀盘下面往上流，对于公称直径大于等于150mm的截止阀，则常设计成流体由阀盘内径上面往下流。

安装时，应注意液流方向与阀体上箭头方向一致，无传动装置的截止阀，可安装于管路的任一位置，带有传动装置的截止阀应垂直安装于水平管线上。

丫形截止阀和角式截止阀与普通直通阀相比，压降较小，且角式阀兼有改变流向的功能，针型阀也是截止阀的一种，其阀芯为锥形，可用于小流量微调或用作取样阀。

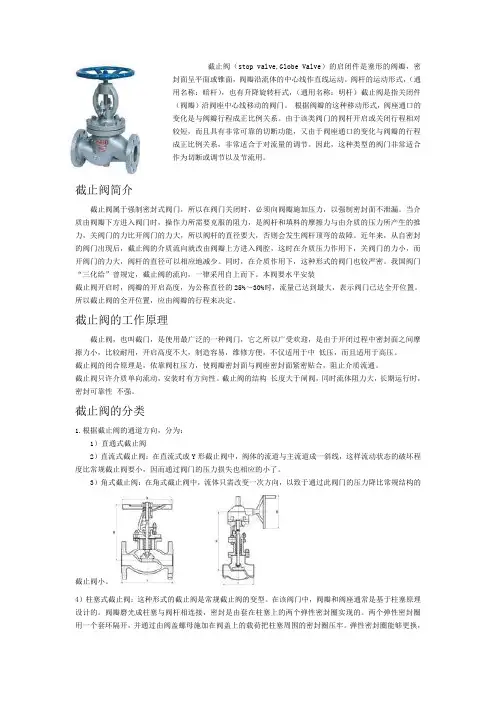

截止阀的分类及优缺点

截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

因此，这种类型的阀门非常适合作为切断或调节以及节流用。

截止阀简介截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。

同时，在介质作用下，这种形式的阀门也较严密。

我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

本阀要水平安装截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。

所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀的工作原理截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

截止阀只许介质单向流动，安装时有方向性。

截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

截止阀的分类1.根据截止阀的通道方向，分为：1）直通式截止阀2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

闸阀和截止阀的优缺点分析

闸阀和截止阀的优缺点分析闸阀中国泵业网闸阀靠阀板的上下移动，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

闸阀的优点 1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．闸阀的缺点密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

结构较复杂。

截止阀截止阀靠圆形阀芯上下移动，控制阀门开度。

截止阀又称截门阀，是使用最广泛的一种阀门之一，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

截止阀的优点1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免；2、外泄漏，并符合国际密封标准；3、没有流体损失，降低能源损失，提高工厂设备安全；4、截止阀结构比闸阀简单，制造与维修都较方便。

内螺纹截止阀

公称直径 DN（mm）管螺纹 G
尺寸 Dimensions
重量（Kg）
Nominal diameter Source ioint
D0
L
H
H1
D
Weight
6
1/4
60
55
90
100
4
0.63
10
3/8
60
60
92
102
5
0.65
15
1/2
65
65
97
107
6
0.8
20
3/4
80
80
109
121
8
生产标准：国家标准 GB、机械标准 JB、化工标准 HG、美标 API、ANSI、德标 DIN、日本 JIS、JPI、英标 BS 生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、 25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、产品概括： 316L 、铬钼钢、低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
产品结构特点：
硅溶胶精密铸造不锈钢阀体、阀盖适用于水、油、汽及某些腐蚀性流体介质常温额定工作压力为 200PSI（1.6Mpa）
五、主要零件的材料说明：
ITEM 1 2 3 4 5 6 7 8 9 10 11 12
部件阀体闸瓣阀杆阀盖密封垫平垫填料压环压盖手轮铭牌螺母
六、内螺纹截止阀主要外形尺寸：
55

截止阀结构形式

截止阀结构形式截止阀是一种常用的管道阀门，用于控制介质的流动。

它的结构形式多种多样，其中一种常见的结构形式是截止阀结构形式。

本文将对截止阀结构形式进行详细介绍。

一、截止阀的基本结构截止阀的基本结构由阀体、阀盖、阀瓣、阀杆和传动装置等组成。

其中，阀体是截止阀的主要部件，其内部设置有阀座，阀瓣通过阀杆与传动装置相连，通过传动装置的操作来控制阀瓣的开启和关闭。

二、截止阀的工作原理截止阀通过阀瓣的升降来控制介质的流动。

当阀瓣下降时，与阀座紧密贴合，阻止介质的流动；当阀瓣上升时，与阀座分离，允许介质流过。

通过传动装置的操作，可以控制阀瓣的升降，从而实现对介质的开闭控制。

三、截止阀的结构形式1. 直通截止阀：直通截止阀是最常见的一种截止阀结构形式。

它的阀体与管道轴线呈直线排列，介质的流动方向与管道轴线保持一致。

这种结构形式适用于直线管道，操作简单方便。

2. 角式截止阀：角式截止阀的阀体与管道轴线呈角度排列，介质的流动方向与管道轴线存在一定的偏差。

这种结构形式适用于需要改变介质流动方向的场合，如水力系统中的分支管道。

3. Y型截止阀：Y型截止阀的阀体内部呈Y形结构，具有较大的流通面积，能够减小流阻，降低压力损失。

这种结构形式适用于对压力损失要求较高的场合。

4. 风门式截止阀：风门式截止阀的阀体内部设置有风门，通过调节风门的开度来控制介质的流量。

这种结构形式适用于对流量调节要求较高的场合，如空调系统中的风量调节。

四、截止阀的应用领域截止阀广泛应用于各个行业的管道系统中，如石油化工、电力、冶金、化肥、造纸等行业。

它可以用于控制各种介质的流动，如液体、气体和蒸汽等。

截止阀的结构形式多样，可以根据介质的特点和工艺要求选择合适的截止阀。

五、截止阀的优缺点截止阀具有以下优点：结构简单紧凑，体积小，重量轻；密封性好，能够实现零泄漏；流通能力大，流阻小；操作方便，开启和关闭快速。

然而，截止阀也存在一些缺点，如压力损失较大，流体阻力大，容易产生水锤等。

截止阀用途和使用说明

截止阀产品使用说明书厦门弗瑞特流体控制有限公司目录一，截止阀(stop valve,Globe V alve)的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。

截止阀只适用于全开和全关，不允许作调节和节流。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

同时，在介质作用下，这种形式的阀门也较严密。

我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。

所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀的分类1.根据截止阀的通道方向，分为：1)直通式截止阀2)直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

3)角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

4)柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。

在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。

阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。

两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。

弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。

截止阀参数详细说明

截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。

阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。

简介截止阀又称球形阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣截止阀(12张)下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

按连接方式分为三种：法兰连接、丝扣连接、焊接连接。

近几年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。

同时，在介质作用下，这种形式的阀门也较严密。

我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

本阀要水平安装截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到最大，表示阀门已达全开位置。

所以截止阀的全开位置，应由阀瓣的行程来决定。

铸铁丝扣截止阀工作原理截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

截止阀只许介质单向流动，安装时有方向性。

截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

阀门的基本知识

阀门的基本知识阀的定义是在流体系统中，用来控制流体的方向、压力、流量的装置。

阀门是使配管和设备内的介质(液体、气体、粉末)流动或停止、并能控制其流量的置。

以下是由店铺整理关于阀门知识的内容，提供给大家参考和了解，希望大家喜欢!一、截止阀优点：1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

缺点：1、流体阻力大，开启和关闭时所需力较大。

2、不适用于带颗粒、粘度较大、易结焦的介质。

3、调节性能较差。

4、流体阻力大，长期运行时，密封可靠性不强二、有时口径很小的切断装置也选用闸阀闸阀的优点:1、流体阻力小因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。

2、启闭力矩小,开闭较省力因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。

3、介质流动方向不受限制，不扰流、不降低压力介质可从闸阀两侧任意方向流过、均能达到使用的目的.更适用于介质的流动方向可能改变的管路中。

4、结构长度较短因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。

5、密封性能好全开时密封面受冲蚀较小。

6、全开时，密封面受工作介质的冲蚀比截止阀小。

7、体形比较简单，铸造工艺性较好，适用范围广。

闸阀的缺点:1、密封面易损伤启闭时闸板与阀座相接触的两密封而之间有相对摩擦，易损伤，影响密封件能与使用寿命，维修比较困难。

2、启闭时间长，高度大由于闸阀启闭时须全开或全关，闸板行程大，开启用要一定的空间，外形尺寸高，安装所需空间较大。

3、结构复杂闸阀一般都有两个密封面，给加工、研磨和维修增加一些，困难零件较多，制造与维修较困难，成本比截止阀高。

三、球阀球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。

截止阀技术说明00

截止阀技术说明性能特点及工作原理：该产品应用于电力、石油、化工、冶金、制药、城建等行业管道上，用来接通或截断管路中介质。

该系列产品具有以下优点和缺点：1.密封面特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；2．高压水强度和气体密封试验，无损检测等多道检测，全面控制整机质量； 3．阀杆表面经精密磨削，抗擦伤，有效地减轻启闭力矩，操作更轻松； 4．采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；5．严格手工配研，确保密封面吻合度 95%以上，实现零泄漏出厂密封检测。

6．我厂该系列产品采用直通式结构，结构比较简单，制造与维修较方便，铸（锻）造工艺性较好，阀门开启高度小，启闭时间短，操纵扭矩小，工作可靠，适用场合广泛。

7.截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

8.截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

9.截止阀结构比闸阀简单，制造与维修都较方便。

10.密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

11.启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。

12.启闭力矩大、启闭较费力，启闭时间校长。

13.流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。

介质流动方向口径DNW200mm时，一般采用顺流，介质从阀瓣下方向上流；口径DNN250MPa 时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。

使用时，截止阀介质只能单方向流动，不能改变流动方向。

14.全开时阀瓣经常受冲蚀。

截止阀的阀杆轴线与阀座密封面垂直。

阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门可以作为介质的切断或调节及节流使用。

截止阀的优点和分类介绍

截止阀的优点和分类介绍截止阀是一种常用的阀门，它起着截断、调节和控制管路介质流动的作用。

在百姓生活中，常见的就是水龙头，而水龙头内部就装有截止阀。

在工业和民用领域，也都广泛使用截止阀。

本文将重点介绍截止阀的优点和分类。

优点1.截断能力强：截止阀的主要作用就是截断管道介质的流动，由于截止阀的结构和选材都是以截断能力为重点设计的，因此其截断性能非常出色。

在紧急情况下，截止阀能够快速将介质截断，有效控制事故扩大。

2.流阻小：截止阀内部通道的形状和直径也是为了降低阻力而设计的。

由于截止阀的阀体委托了流体，阀体的压降与通流方向成正比，因而几何形状引起的流阻比给管路中增加一段长度产生的流阻要小的多。

3.操作简便：截止阀的操作很简单，只需要就地旋转阀门或使用手轮，就可以轻松开启或关闭，这也是其优点之一。

4.寿命长：截止阀的密封件通常不会直接接触介质，因此其使用寿命也非常长。

同时，因为截止阀密封面较大，且在关闭状态下处于不受介质侵蚀、磨损和腐蚀的状态下，所以寿命更长。

5.通用性好：截止阀可以适用于各种介质，不仅限于水、油、气，对煤气、酸和碱性介质都能够适应。

同时，它也能适应不同的工作压力、温度和管径大小。

分类根据阀门的结构和用途，截止阀可以分为如下几类：1.截止形式分类：截止阀可以分为旋塞式截止阀、球阀、蝶阀、卡套阀等。

旋塞式截止阀的截断面呈楔形，具有良好的密封性能。

球阀的球体可以随着阀门的转动实现截断和开启。

蝶阀的结构简单，造价低，但对密封要求高。

卡套阀主要由管、卡套、密封圈和阀体等部分组成。

2.截止方式分类：截止阀可以分为闸阀、旋塞阀和球阀。

闸阀主要作为截止和调节介质的流量，其特点是密封性好、体积小、裸露螺杆操作方便。

旋塞阀结构紧凑，密封性能好，而且不容易受到介质的影响。

球阀是最常用的产品之一，其主要特点是流体阻力小，整个工作过程平稳。

3.应用分类：截止阀具有广泛的应用领域，主要包括家庭、建筑、供水、排水、冶金、石油、化工、军工、能源等。

截止阀和闸阀的却别和各自的优缺点及使用范围

截止阀和闸阀的却别和各自的优缺点及使用范围工作原理不一样，截止阀是上升阀杆式的，手轮跟着阀杆一起做旋转和上升运动。

闸阀是手轮旋转，阀杆做上升运动。

流量不一样，闸阀要求全开，截止阀不是的。

闸阀没有进出口方向要求，截止阀有规定进口和出口！闸阀和截止阀是关断用阀，是最常见的两种阀门。

从外形来看闸阀比截止阀短而高，特别是明杆阀需要较高的高度空间。

闸阀密封面有一定的自密封能力，它的阀芯靠介质压力紧紧地与阀座密封面接触，达到严密不漏。

楔形闸阀的阀芯斜度一般为3~6度，当强制关闭过量或温度变化较大的阀芯容易卡死。

所以，高温、高压楔形闸阀，在结构上都采取了一定的防止阀芯卡死的措施。

闸阀在开启和关闭时阀芯和阀座密封面始终接触并相互磨擦，因而密封面容易磨损，特别是在阀门处于接近关闭状态时，阀芯前后压差很大，密封面磨损就更为严重。

闸阀与截止阀相比较，它的主要优点是流体流动阻力小，普通闸阀的流动阻力系数约为0.08~0.12，而普通截止阀的阻力系数约为3.5~4.5。

开启关闭力小，介质可以两个方向流动。

缺点是结构复杂，高度尺寸较大，密封面容易磨损。

截止阀的密封面，必须施以强制力关闭的阀门才能达到密封，在同样口径、工作压力和一样的驱动装置下，截止阀的驱动转矩为闸阀的2.5~3.5倍。

这一点在进行电动阀门的转矩控制机构调整时，应加以注意。

截止阀的密封面，只有在完全关闭时才相互接触，强制关闭的阀芯与密封面的相对滑移量很小，因而密封面的磨损也很小。

而截止阀密封面的磨损，多数是由于阀芯与密封面之前有杂物，或者是由于关闭状态的不严密，引起介质的高速冲刷所致。

截止阀在安装时，介质可以从阀芯的下方进入和从上方进入两种方式。

介质从阀芯的下方进入的优点是当阀门关闭时盘根不受压力，可以延长盘根的使用寿命，并可以阀前管道承压的情况下，进行更换盘根的工作。

介质从阀芯的下方进入的缺点是阀门的驱动转矩较大，约为上方进入的1.05~1.08倍，阀杆受的轴向力大，阀杆容易弯曲。

内螺纹截止阀标准

内螺纹截止阀标准# 内螺纹截止阀的功能和特点内螺纹截止阀是一种常见的阀门类型，它在液体、气体管道系统中起到控制流体流动的作用。

本文将介绍内螺纹截止阀的功能和特点。

## 功能内螺纹截止阀是用于控制流体流动的一种阀门。

它具有以下功能：1. 开启和关闭：内螺纹截止阀可以通过旋转阀体来控制流体的通断，实现开启和关闭的功能。

当阀门开启时，流体可以顺畅地通过管道。

当阀门关闭时，阻止流体流动，起到截止的作用。

2. 调节流量：内螺纹截止阀可以通过旋转阀芯来调节流体的流量。

通过改变阀芯的位置，可以控制流体的通道开口面积，从而改变流体的流速和流量。

## 特点内螺纹截止阀具有以下特点：1. 结构简单：内螺纹截止阀的结构相对简单，由阀体、阀盖、阀芯和阀杆组成。

这种简单的结构设计使得内螺纹截止阀易于安装和维护。

2. 密封性好：内螺纹截止阀采用铁螺纹连接，具有良好的密封性能。

当阀门关闭时，螺纹之间的接触面能够紧密贴合，有效地阻止流体泄漏。

3. 耐高温和耐腐蚀：内螺纹截止阀一般采用高温和腐蚀性介质工作的材料制造，如不锈钢、铜合金等。

这种材料能够在高温和腐蚀环境下保持稳定的性能，延长阀门的使用寿命。

4. 调节性能好：内螺纹截止阀的阀芯设计合理，能够精确地调节流体的流量。

通过旋转阀芯，可以实现流体的精细调节，满足不同工况下的流量需求。

5. 应用广泛：内螺纹截止阀广泛应用于液体、气体管道系统中的流体控制领域。

它可以用于家用自来水管道、工业化工系统、建筑供排水系统等。

综上所述，内螺纹截止阀具有开启和关闭、调节流量的功能，同时具备结构简单、密封性好、耐高温和耐腐蚀、调节性能好以及广泛应用等特点。

这些特点使得内螺纹截止阀成为管道系统中不可或缺的阀门之一。

一种使用方便、密封效果较好的内螺纹阀门介绍

一种使用方便、密封效果较好的内螺纹阀门介绍阀门是工业生产中常用的元件，具有控制流体介质的流向、压力、温度等功能。

内螺纹阀门是常见的阀门种类之一，具有结构简单、安装方便等优势，因此在工程领域得到广泛应用。

本文介绍一种使用方便、密封效果较好的内螺纹阀门。

1. 阀门结构介绍内螺纹阀门是一种手动阀门，主要由阀门本体、阀杆、螺母、螺纹等构成。

阀门本体采用球体结构，通过阀门杆、螺母控制阀门开关。

阀门杆采用螺纹结构，与螺母相匹配，可以通过旋转阀杆控制阀门的开关状态。

内螺纹阀门的材质通常采用铸铁、铜合金等材质，适用于蒸汽、油、空气等介质的控制。

2. 使用方便的设计该内螺纹阀门采用手动操作，通过旋转阀杆控制阀门的开关状态。

阀门杆采用螺纹结构，与螺母相匹配，使用方便。

另外，该阀门位于阀门本体顶部，操作时不用弯腰下蹲，减轻了工人的操作强度，操作更加方便。

3. 密封效果较好的设计内螺纹阀门的密封性能主要由阀门杆上的垫片和螺母的压力决定。

该内螺纹阀门采用双垫片结构设计，既可以防止渗漏，也可以延长垫片使用寿命。

在螺母的压力作用下，阀门杆上的垫片可以有效地密封阀门，密封效果较好，减少了不必要的物料损失和环境污染。

4. 优点总结该内螺纹阀门使用方便、操作力度小，适用于工程中较大的介质控制。

另外，采用双垫片结构设计，提高了密封性能，减少了物料损失和环境污染。

总之，该内螺纹阀门具有结构简单、使用方便、密封效果较好的优点。

在工程领域得到广泛应用。

5. 结论内螺纹阀门是一种常用的阀门种类，具有结构简单、安装方便等优点。

该内螺纹阀门采用手动操作方式，并采用双垫片结构设计，具有使用方便、密封效果较好的优点，在工程领域得到广泛应用。

阀门的主要种类和特点

阀门的主要种类和特点闸阀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。

闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。

楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。

通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。

实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。

为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2－1圈 , 作为全开阀门的位置。

因此 , 阀门的全开位置，按闸板的位置（即行程〉来确定。

有的阀门 , 阀杆螺母设在闸板上，手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

闸阀具有以下优点：流体阻力小 , 密封面受介质的忡刷和侵蚀小。

开闭较省力。

介质流向不受限制 , 不扰流、不降低压力。

形体简单 , 结构长度短，制造工艺性好，适用范围广。

闸阀的缺点如下：密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

结构较复杂。

闸阔的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 : 单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

截止阀简易说明

截止阀简易说明
截上阀的启闭件是塞形的阀瓣，密封面呈平面或锥面、阀瓣沿流体的中心线作直线运动。

阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

截止阀只适用于全开和全关，不允许作调节和节流。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

从自密封的阀门出现以后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质的压力的作用下。

关阀门的力小。

开阀门的力大，阀杆的直径可以相应地减小。

同时在介质压力的作用下，这种形式的阀门密封也比较严密。

所以现在大部分截止阀门都是采用自上面下的方式。

截止阀开启时，阀瓣的开启高度为公称直径的 25%～30%时，流量已达到最大，表示阀门已达全开位置，所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀的优点∶
①结构简单，制造和维修方便;
②工作行程小，启闭时间短;
③密封性好，密封面间摩擦力小，寿命较长。

截止阀的缺点∶
①对流体阻力大，开启和关闭时所需力较大;
②不适用于带颗粒、粘度较大、易结焦的介质;
③调节性能较差。

截止阀在安装和使用注意事项∶
①手轮、手柄操作的截止阀可以安装在管道的任何位置;
②手轮、手柄及传动机构，不允许作起吊用;
③介质的流向应与阀体所示的箭头方向一致。
