欠电压继电器
继电保护工复习题
继电保护（复习题）一、1选择题1、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（B ）。
（A ）灵敏性； （B ）快速性； （C ）可靠性； （D ）选择性。
2、交流电路中常用P 、Q 、S 表示有功功率、无功功率、视在功率，而功率因素是指（B ）。
（A ）P Q ； （B ）S P ； （C ）S Q ； （D ）QP 。
3、负载的有功功率为P ，无功功率为Q ，电压为U ，电流为I ，确定电抗X 大小的关系式是（A ）。
（A ）X=Q/I 2； （B ）X=Q/I ； （C ）X=Q 2/I 2； （D ）X=UI 2/Q 。
4、交流正弦量的三要素为（A ）。
（A ）最大值、频率、初相角； （B ）瞬时值、频率、初相角；（C ）最大值、频率、相位差； （D ）有效值、频率、初相角。
5、对称三相电源三角形连接时，线电压是（A ）。
（A ）相电压； （B ）2倍的相电压；（C ）3倍的相电压； （D ）3倍的相电压。
6、对称三相电源三角形连接时，线电流是（D ）。
（A ）相电流； （B ）3倍的相电流；（C ）2倍的相电流； （D ）3倍的相电流。
7、变压器供电的线路发生短路时，要使短路电流小些，下述措施中正确的是（D ）。
（A ）增加变压器电动势；（B ）变压器加大外电阻R ；（C ）变压器增加内电阻r ； （D ）选用短路比大的变压器。
8、开口三角形绕组的额定电压，在小接地系统中为（B ）。
（A ）100/3V ； （B ）100/3V ； （C ）100V ； （D ）3×100V 。
9、为了把电流表量程扩大100倍，分流电阻的电阻值，应是仪表内阻的（B ）。
（A ）1/100； （B ）1/99； （C ）99倍； （D ）100倍。
10、继电保护装置主要由（B ）组成的。
（A ）二次回路各元件； （B ）测量元件、逻辑元件、执行元件；（C ）包括各种继电器、仪表回路； （D ）仪表回路。
欠压继电器使用说明 k8ak_n181-cn5_1_6
PC+ABS
约150g
DIN导轨安装
22.5(W)×90(H)×100(D)mm
■性能
容许电压变化范围 容许频率变化范围
输入频率范围
过载耐量
重复 精度
动作值 动作时间
适用标准
对应标准 EMC
安全标准
绝缘电阻
耐压
抗干扰 耐振动 耐冲击 保护结构
额定电源电压的85～110％
50/60Hz±5Hz
Dž͕ཁ
ʶԻԀԺNjႂԌnj ܰὋNjႂԌઐԺ˓ѾD ଋཁᣤѢὋᑞܴ̂Ўᤈᛠઐᅻᣤ Ѣ̾ൢጆፑϢൢnj
ۋ
,",1)
ࣽ
,",1)
Džၸᄫᄉ ֖ࠪࣽۋᄉႂຸᄉԥᄰ֖Ꭴᄰ ऩ࣡ᤈᛠnj
Dž͕ཁ ्ܰ࠴ࢻὋ߶ᜈቆᫍ˶ॡጊѓὋᑞܴ ൢႂԥᣀ֖ᤈᛠᎤᄰnj
Džၸᄫᄉ ࠪႂҮႂႂຸᄉԥᄰNjᎤᄰᤈ ᛠnj
②输入范围
※详情请参阅符合型号的种类/标准价格。
注. 还支持整定值固定发货。关于支持条件，请向本公司的销售窗口咨询。 K8AK-AS/-AW/-VS/-VW/-PM/-PA/-PW/-LS可支持。
1
K8AK 系列
ҩᑞ
Ӭ ᄰ ႂ ຸ ႂ ᡸ ᄢ
֖
ܫ
ኍ
ᄉ
ऩ
࣡
ʻ
ᄰ
ႂ
ຸ
ႂ
ᡸ
ᄢ
ຝ ऎ ᄢ
输入阻抗 约5Ω 约1Ω 约0.2Ω 约0.12Ω 约0.02Ω 约0.02Ω －
－
*1. 范围根据连接端子而定。 *2. K8AK-AS3是与专用CT(K8AC-CT200L 欧姆龙)一起组合使用的专用品。(不能直接输入)

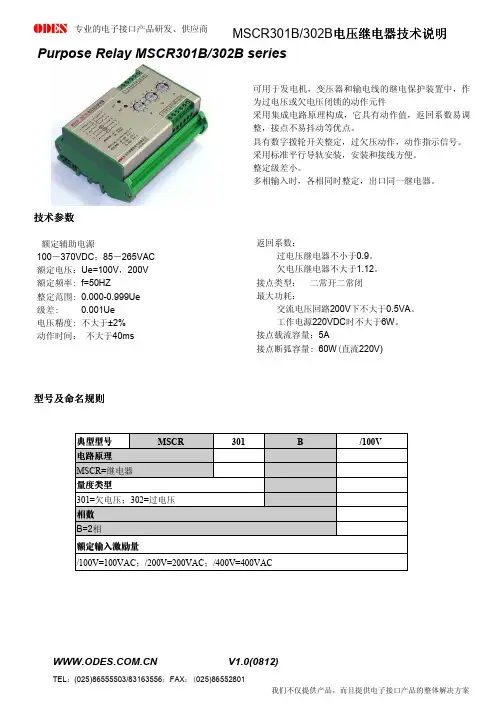

ODES MSCR301B 302B 电压继电器 技术说明书
技术参数技术参数型号及命名规则型号及命名规则额定辅助电源100－370VDC ；85－265VAC 额定电压：Ue=100V ，200V 额定频率: f=50HZ整定范围: 0.000-0.999Ue 级差: 0.001Ue 电压精度: 不大于±2% 动作时间： 不大于40ms返回系数：过电压继电器不小于0.9。
欠电压继电器不大于1.12。
接点类型： 二常开二常闭 最大功耗：交流电压回路200V 下不大于0.5VA 。
工作电源220VDC 时不大于6W 。
接点载流容量：5A接点断弧容量: 60W (直流220V)可用于发电机，变压器和输电线的继电保护装置中，作为过电压或欠电压闭锁的动作元件采用集成电路原理构成，它具有动作值，返回系数易调整，接点不易抖动等优点。
具有数字拨轮开关整定，过欠压动作，动作指示信号。
采用标准平行导轨安装，安装和接线方便。
整定级差小。
多相输入时，各相同时整定，出口同一继电器。
面板描述 面板描述其中，X1-X6为两副继电器接点输出。
X7-X10两路待测电压输入。
X11-X12为产品的辅助电源。
A 、b 、c 为三个拨码开关，其数值用于代入整定公式中进行整定值计算。
本产品公分为三种电压等级100V 、200V 、400V 。
电压等级不同整定级差不同。
当产品上电后，运行灯RUN （绿）点亮。
当产品满足整定值动作后，动作灯（红）点亮。
直至产品返回，动作灯熄灭。
功能原理 功能原理两路待监视电压U1、U2输入本产品，首先经过隔离降压处理为0－5VAC 的小信号；再经过整流滤波处理 为0－5VDC 的小直流信号；选相回路，当用于欠电压继电器时，选出两相的最小值；当用于过电压继电器时，选出两相的最大值。
整定值回路将用户的整定信息转化为0-5VDC 的直流信号；而比较回路则是将此整定值与前级的选相值结 果进行比较。
满足出口条件则置位给驱动继电器回路。
典型接线图端子定义图典型接线图端子定义图典型接线图端子定义图安装尺寸图 安装尺寸图（（x=103.5mm x=103.5mm））常规型号常规型号常规型号订货需知 订货需知MSCR301B/220V/110VMSCR302B/220V/110V 订货时请提供以下数据● 额定交流电压 ● 辅助电源额定电压 ● 接点类型● 整定范围、级差 ● 数量。
继电器的原理与应用
整理ppt
27
三、热继电器
热继电器是一种利用电流的热效应来切断电路的保护电器。 在长期过载、频繁起动、欠电压运行或断相运行等可能使 电动机的电流超过它的额定值，可提供过载保护。
按动作方式分为三种
（1）双金属片式：利用双金属片受热弯曲去推动执行机构动 作。（2）易熔合金式：利用过载电流的发热而使易熔合金熔 化而动作。（3）利用材料磁导率或电阻随温度变化而变化的 原理制成。
②触头额定电流比线圈额定电流大得多，可以用来放大信号。
③对于工作电流小于5A的电报控制线路可用中间继电器代替接触器
3型号与符号
JZdz -dzdz
继电器 中间 设计序号
常闭触点数 常开触点数
4选用：线圈电压额定电压应满足电路要求，所需触头数量、种类、容量
（触头额定电压、额定电流）应满足被控制线路要求，还要考虑电源种类
3定期检查继电器各零部件是否有松动及损坏现象，并保 持触头的清洁。
整理ppt
14
二、时间继电器
从得到输入信号（线圈通电或断电）起，需经过一定时间的 延时后才输出信号（触点的闭合或分断）的继电器称为时间 继电器。
分类：按延时原理和延时类型分：
延时原理
电磁式：结构简单，价格低廉，延时较短，且只能用于 直流断电延时 电动式：延时精度高，延时范围大（可达几十小时） 价格贵。
7
5电流继电器符号
6电流继电器的选用： ⑴线圈的额定电流：一般按电动机长期工作的额定电流来选 择。对于频繁起动的电动机额定电流可选大一个等级。⑵触 头种类、数量、额定电流与复位方式应满足控制线路要求。 ⑶过电流继电器的整定电流一般取电动机额定电流的1.7~2.5 倍，频繁起动的场合可取电动机额定电流的2.25~2.5倍。欠 电流继电器的整定电流一般整取理pp额t 定电流的0.1~0.2倍。 8
低压电器基本知识
为了消除交流电磁铁产生的振动和噪声，在铁心的端面开一小槽，在槽内嵌入铜制短路环，如下图所示。
3 ．触头系统触头是电器的执行部分，起接通和分断电路的作用。
触头主要有两种结构形式：桥式触头和指形触头，具体如下图所示。
4．灭弧装置在大气中分断电路时，电场的存在使触头表面的大量电子溢出从而产生电弧。
电弧一经产生，就会产生大量热能。
电弧的存在既烧蚀触头金属表面，降低电器的使用寿命，又延长了电路的分断时间，所以必须迅速把电弧熄灭。
常用的灭弧方法：电动力灭弧、磁吹灭弧、金属栅片灭弧1-2 主令电器主令电器是一种专门发布命令、直接或通过电磁式电器间接作用于控制电路的电器。
常用来控制电力拖动系统中电动机的起动、停车、调速及制动等。
一、控制按钮控制按钮由按钮帽 1 、复位弹簧 2 、桥式触头 3 、4 、5 和外壳等组成，通常做成复合式，即具有动合触点和动断触点，其结构示意图见下图所示。
控制铵钮的种类很多，指示灯式按钮内可装入信号灯显示信号；紧急式按钮装有蘑菇形钮帽，以便于紧急操作；旋钮式按钮用于扭动旋钮来进行操作。
常见按钮的外形如下图所示：二、行程开关行程开关又称位置开关或限位开关。
它的作用与按钮相同，只是其触点的动作不是靠手动操作，而是利用生产机械某些运动部件上的挡铁碰撞其滚轮使触头动作来实现接通或分断电路的。
行程开关的结构分为 3 个部分：操作机构、触头系统和外壳，行程开关的外形及结构如下图所示行程开关的结构示意图行程开关的型号含义和电气符号如下图所示。
(a) 型号含义(b) 电气符号行程开关的型号含义和电气符号三、接近开关前述行程开关和微动开关均属接触式行程开关，工作时均有挡块与推杆的机械碰撞和触点的机械分合，在动作频繁时，容易发生故障，工作可靠性较低。
近年来，随着电子器件的发展和控制装置的需要，一些非接触式的行程开关应运而生，这类产品的特点是，当挡块运动时，无须与开关的部件接触即可发出电信号，故以其使用寿命长、操作频率高、动作迅速可靠而得到了广泛的应用。
电器的分类.
电器的分类电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。
电器的用途广泛，功能多样，种类繁多，结构各异。
下面是几种常用的电器分类。
1．按工作电压等级分类(1)高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。
例如高压断路器、高压隔离开关、高压熔断器等。
(2)低压电器用于交流50Hz(或60Hz),额定电压为1200V以下；直流额定电压1500V 及以下的电路中的电器。
例如接触器、继电器等。
2．按动作原理分类1) 手动电器用手或依靠机械力进行操作的电器,如手动开关、控制按钮、行程开关等主令电器。
2) 自动电器借助于电磁力或某个物理量的变化自动进行操作的电器,如接触器、各种类型的继电器、电磁阀等。
3．按用途分类( 1)控制电器用于各种控制电路和控制系统的电器,例如接触器、继电器、电动机起动器等。
( 2)主令电器用于自动控制系统中发送动作指令的电器,例如按钮、行程开关、万能转换开关等。
( 3)保护电器用于保护电路及用电设备的电器,如熔断器、热继电器、各种保护继电器、避雷器等。
( 4)执行电器指用于完成某种动作或传动功能的电器,如电磁铁、电磁离合器等。
( 5)配电电器用于电能的输送和分配的电器,例如高压断路器、隔离开关、刀开关、自动空气开关等。
4．按工作原理分类1)电磁式电器依据电磁感应原理来工作,如接触器、各种类型的电磁式继电器等。
2）非电量控制电器 依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程 开关、按钮、速度继电器、温度继电器等。
接触器的符号与型号说明1 •接触器的符号接触器的图形符号如图I 所示，文字符号为KM—I KM \ KNl 7KM \ KM /KH之峯 p^c100.dom[a ）b ）c ）图1接触器的图形符号a ）线圈b ）主触点c ）辅助触点2 •接触器的型号说明¥ □-口 口 □口-I II II I 工 ------- 常闭主融头数量 窜开主帥头数量额定电淀＜ A P LCZ J ^C -pIc4OO^eem c 不带辅助触头D 不带辅助触头022粥甫肋触头例如：CJI0Z-40/3为交流接触器，设计序号10,重任务型，额定电流40A 主触点为3极。
电气设备欠电压和过电压保护
电气设备欠电压和过电压保护一、欠电压保护的基本要求1..在电压下降或失压以及随后电压恢复会对人员和财产造成危险的情况下，应当采取适当的预防措施。
同样，在电压下降能造成电气装置和用电设备的某一部分损坏的情况下，也应采取预防措施。
如果电气装置和用电设备受到的损坏被认为在可以接受的程度并且不会危及人员安全，则不要求装设欠电压保护电器。
2.如果被保护用电器具的运行方式允许短暂断电或短暂失压而不出危险，允许欠电压保护电器延时动作。
3.如果使用接触器，在接触器断开时和再次闭合时的延时，不应妨碍控制电器或保护电器瞬时分断接触器。
4.欠电压保护装置的特性应与相关的国家标准和I EC标准对设备起动和使用的要求相协调。
5.当保护电器的重合闸可能造成危险时，这种重合闸不应是自动的。
二、故障过电压保护要求1、范图和目的规定了向低压系统供电的变电所的高压侧一旦发生高压系统与地之间的故障时，向低压系统的人员和设备提供的安全措施。
2、故障电压由高压系统的接地故障引起的故障电压或接触龟压，其量值和持续时间不应超过规定值；3、应力电压由高压系统接地故障引起的用户电气装置中低压设备上的工频应力电压，其量值和持续时间不应超过规定的值。
4、变电所的接地系统变电所应有接地系统，它应与下列物体连接：a）接地极；b）变压器箱；C）高压电缆的金属护层，d）低压电缆的金属护层。
但中性导体已通过独立接地极接地的除外；e）高压系统的接地导体；f）高压设备和低压设备的外露可导电部分；g）装置外可导电部分。
5、变电所的接地配置如果下述a）或b）能分别或同时满足，则可认为已符合6和7所列的条件：如果下述a）或b）均不能满足，则应满足6和7的要求。
a）变电所连接到：一一带有已接地的有金属护层的高压电缆；或带有已接地的有金属护层的低压电缆；或带有已接地的有金属护层的高压和低压混合电缆。
而且在所有情况下，上述电缆总长度超过1 km。
b）变电所的外露可导电部分的接地电阻不超过1欧.6、低压电气装置中与系统接地类型有关的接地配置1）TN系统a）当故障电压RXIm能在给出的时间内被切断时，低压系统的中性导体以与变电所外露可导电部分的接地极相连接。
JY-150系列电压继电器说明书
1概述JY-150系列电压继电器适用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。
该产品采用集成电路原理构成，它克服了原来电磁型电压继电器触点易抖动，工作时噪音大，动作值、返回值难调整及运输后动作值易变等缺点，而且不需辅助电源，可代替DY-30，DY-50电磁型电压继电器。
它的性能优于JY-30系列电压继电器，不需要有专门的直流回路来作为继电器的工作电源，方便了用户，抗干扰能力增强。
产品的体积小，功耗低，可靠性高，抗干扰能力强，具有良好的抗震性，并可节约大量原材料，减少工作量，大大降低了劳动强度。
该产品的推广使用具有重大的经济效益和社会效益。
1.1主要功能及特点a) 具有动作指示信号；b) 过电压（或欠电压）动作；c) 线圈串并联可改变整定范围；d) 采用数字式拨轮开关来整定定值；e) 不需要辅助电源，简化了现场的安装配线。
1.2产品型号、规格及订货示例注：JK-1壳体的代号只有四种即：1，2，5，6，其形式与A11的1，2，5，6形式对应。
2 结构端子图JY-150系列电压继电器各类端子图如图2所示。
JY-151 JY-155 JY-152 JY-156JY-153 JY-157 JY-154 JY-158图2 JY-150系列电压继电器端子图（背视）图中：JY-151～JY-154为过电压继电器，触点状态为正常时状态，JY-155～JY-158为欠电压继电器，触点状态为动作时状态，K1、K2、K3为继电器的输出触点。
其中JK-1凸出式结构只有四种形式，即：JY-151，JY-152，JY-155，JY-156,且端子只有8个，即：1，2，3，4，5，6，7，8，分别对应于A11的：1，3，5，7，2，4，6，8。
3 技术参数3.1额定参数及规格3.1.1额定电压：100V、200V（线圈并联值）；3.6动作时间产品的动作时间在1.1倍实测动作值（10次动作的平均值）时，动作时间不大于80ms，在2倍实测动作值时，动作时间不大于40ms，当复查动作时间时，允许测量5次。
失压保护继电器
安装方式：采用96×96标准尺寸面板，方便用户施工安装。
复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。
断电后故障锁存功能。
JL-410失压保护继电器功能选型失压保护继电器按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。
失压保护继电器不同电压等级的产品选型产品选型举例1.如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护），使用于380V电压，那所选择的失压保护继电器产品型号，应该为JL-410。
2.如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V的电压，那所选的失压保护继电器产品型号应该为JL-411-60。
JL-410失压保护继电器功能描述：1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V，动作方式为定时限，动作时间设置范围0.1-25s。
保护动作后电网电压恢复到小于设定值10V以上时，保护器自动复位，也可按复位键手动复位。
用户可选择是否启用该项保护功能。
2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF，动作方式为定时限，动作时间设置范围0.1-25s。
保护动作后电网电压恢复到大于设定值10V以上时，保护器自动复位，也可按复位键手动复位。
用户可选择是否启用该项保护功能。
3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s。
当电网电压三相不平衡度恢复到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。
用户可选择是否启用该项保护功能。
三相电压不平衡度计算公式：A ——电压不平衡度%100maxminmax⨯-=U UU Amax U ——三相线电压中最大线电压值min U ——三相线电压中最小线电压值4、缺相保护：当电网电压三相不平衡度大于30%时启动该项保护功能，动作时间1s 。
各种继电器图形符号及其作用、特点
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
各种继电器图形符号及其作用、特点分解
6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。
在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。
这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。
继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。
一般来说，继电器由承受机构、中间机构和执行机构三部分组成。
承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。
继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。
所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。
电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。
下面介绍几种常用的继电器。
1. 中间继电器中间继电器是用来转换和传递控制信号的元件。
他的输入信号是线圈的通电断电信号，输出信号为触点的动作。
它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。
中间继电器的图形符号如图6.28所示，其文字符号用KA表示。
中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。
选用时要注意线圈的电压种类和规格应和控制电路相一致。
继电器
第九节继电器继电器是一种根据电或非电信号的转化来接通或分断小电流电路的自动控制电器。
其输入量可以是电流、电压等电量，也可以是温度、时间、速度等非电量。
接触器用来接通或分断大电流电路，其输入量只能是电压。
一、常用继电器的类型及应用有电压继电器、电流继电器、中间继电器、时间继电器、热继电器和速度继电器等。
以JZ7系列中间继电器、JS7系列时间继电器、JRl6系列热继电器、JY l系列速度继电器等为例。
1. 电压、电流继电器根据输入（线圈）电流大小而动作的继电器称为电流继电器。
按用途可分为过电流继电器和欠电流继电器。
过电流继电器：当电路发生短路及过流时立即将电路切断，过电流继电器线圈通过的电流小于整定电流时，继电器不动作。
欠电流继电器：当电路电流过低时立即将电路切断。
电压继电器是根据输入电压大小而动作的继电器，过电压继电器动作电压整定范围为105％～120％U N，欠电压继电器吸合电压整定范围为30％～50％U N，释放电压调整范围为7％～20％U N。
2．中间继电器原理与接触器相同，其触头系统中无主、辅触头之分，触头容量相同、触头容量较小。
输入量也是电压。
**作用：（1）当电压或电流继电器触头容量不够时，可借助中间继电器来控制，作为执行元件，被当作一级放大器用。
（2）当其他继电器或接触器触头数量不够时，可利用中间继电器来切换多条电路。
图1－49 中间继电器基本结构1－外壳 2－反力弹簧 3－挡铁 4－线圈 5－动铁心 6－动触头支架 7－横梁图1－50 塑封汽车继电器a)零部件图b)结构外形图图1-51 舌簧继电器a）具有常开接点的舌簧继电器 b）具有转换接点的舌簧继电器 c)水银湿簧管1—分叉舌簧触点 2、2’—静簧触点 3— 4、4’、4”—引出脚 5—永久磁铁 6—线圈 7—铁磁性盖 8—新的附加吸气剂9－舌簧片10－玻璃管11－骨架12－上极靴13－下极靴14－高气压倒多数15－动接点16－动簧片17－弹簧片18－水银3．时间继电器继电器的感测元件在感受外界信号后，经过一段时间才使执行部分动作，这类继电器称为时间继电器。
欠压和失压保护原理
欠压和失压保护原理关于欠压和失压保护原理我们分开整理和了解如下:欠压保护原理：当线路电压降低到临界电压时，保护电器的动作，称为欠电压保护，其任务主要是防止设备因过载而烧毁工作原理由于短路故障等原因，线路电压会在短时间内出现大幅度降低甚至消失的现象。
它会给线路和电器设备带来损伤。
例如：使电动机疲倒、堵转，从而产生数倍于额定电流的过电流，烧坏电动机；当电压恢复时，大量电动机的自起动又会使电动机的电压大幅度下降，造成危害。
引起电动机疲倒的电压称为临界电压。
当线路电压降低到临界电压时，保护电器的动作，称为欠电压保护，其任务主要是防止设备因过载而烧毁。
当本路电压低于临界电压保护电器才动作的称为失压保护，其主要任务是防止电动机自起动。
失压保护的原理：1、发电机保护中有“低电压”保护，多和过电流及负序等保护“搭档”组成闭锁保护，如“发电机复合电压闭锁过流”保护等。
回路构成主要是将一块低电压继电器的线圈并联在PT二次回路任意两相间，其常闭接点串接在过流保护启动出口继电器1BCJ的回路中，起闭锁作用，也就是发电机正常运行时PT二次回路电压正常，低电压继电器的线圈带电吸合处于返回状态，其常闭接点断开，此时即便发电机三相电流出现过流，但只要发电机端电压没降低到设定值以下，低电压继电器始终不会动作，常闭接点就不会闭合，因此不会启动出口继电器1BCJ,该保护不会动作。
只有当发电机出现过流且电压降低到低电压继电器定值以下时，该保护才会动作，延时后跳开发电机开关。
如发电机并网线路上或系统中出现接地时，发电机正常相电流都往故障相流，造成某相定子电流可能会过流，且故障相电压要降低，低于定值后，保护动作，跳开开关。
2、低电压保护该保护多用在拖动较为重要的设备的电动机控制回路中，且这类电机的功率一般相对于母线上其他电动机要大，其原理是在电动机跳闸回路中并联一个低电压继电器的常闭接点，而这个低电压继电器的线圈则并联在为该电动机提供三相电源的母线其中的两相间，正常运行时，电源母线电压正常，低电压继电器线圈带电吸合处于返回状态，其常闭接点断开，不会接通跳闸回路，当母线失电或由于某种如接地等故障发生时，母线电压降低到低电压继电器动作值时，继电器动作，常闭接点闭合，接通跳闸回路，将该电动机从母线切除。
名词解释-IEEE继电保护代码
名词解释-IEEE继电保护代码国外工程及电气设备厂商的保护配置图，特别是采用北美标准的，保护功能和元件通常采用数字代号表示，国内工程师搞得不知所云，为了使电力专业的工程设计人员逐步掌握国际工程语言，现收集相关资料，供大家参考。
保护数值代号其实遵循美国电机工程师协会标准（IEEE Std C37.2－1996），这种数字代码系统用于各种接线图、保护配置图、手册和说明书中。
无论是ABB、还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87就是代表差动继电器，51就是代表过流继电器。
下面介绍每个编号所代表的元件和功能。
1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，6279 及82 定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor主接触器是一种由元件1及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
欠电压继电器的返回系数
欠电压继电器的返回系数
欠电压继电器的返回系数是指当电网电压恢复到额定电压后，继电器在一定时间内保持动作状态的能力。
它表示继电器在额定电压下的电能恢复程度。
返回系数通常用字母"Kr"表示，是一个介于0和1之间的小数。
它的计算方式可以根据具体的继电器规格和标准来确定。
一般情况下，返回系数取决于继电器的构造和工作原理。
欠电压继电器的返回系数可以通过实验或根据继电器制造商提供的技术文档来确定。
在实际应用中，为了确保继电器在电网电压恢复后能够正常返回，需要选择合适的返回系数，并进行相应的调试和测试。
需要注意的是，不同的继电器可能具有不同的返回系数要求，具体取决于应用领域和设备的要求。
因此，在选择和应用欠电压继电器时，建议参考相关的规范、标准或继电器制造商提供的技术资料，以确保正确的返回系数和可靠的工作性能。
欠(失)压继电器与过电压继电器的差异
欠(失)压继电器与过电压继电器的差异欠(失)压继电器与过电压继电器差异在于：1.欠(失)压继电器在正常电压时动作，而当电压过低或不见时，触头复位；2.过电压继电器则是在正常电压下不动作，只需当其线圈两头电压跨过其整定值后，其触头才动作，以完毕过电压维护。
同电流继电器道理相同，欠(失)压继电器装有短路环，而过电压继电器则不需短路环。
欠电压继电器是在电压为40％～70％额外电压时才动作，对电路完毕欠压维护；零电压继电器是当电压降至5％～25％额外电压时动作，进行零压维护；过电压继电器是在电压为1十％～115％额外电压以上时动作，详细动作电压的调整依据需求挑选。
