TAMAYAβ数字求积仪操作手册
求积仪操作保养规程
求积仪操作保养规程前言求积仪是一种用于测量液体体积的精密仪器，广泛应用于化工、医药等领域，其测量数据对于生产装置的运行、优化具有关键作用。
因此，合理的操作、保养是保证仪器性能的重要保障。
本文将对求积仪的操作与保养规程进行介绍。
基本操作步骤一：检查容积器外表面在每次使用前，检查容积器外表面是否完整无损，若有损伤或者腐蚀现象须停止使用，并查明原因后进行修复或者更换。
步骤二：检查容积器表面检查容积器是否干净，如有杂质在表面必须清洗干净。
步骤三：检查容积器刻度线检查容积器刻度线是否清晰，未经标定不能随意调整容积器的刻度线。
步骤四：液面调整将容积器摆放在水平的工作台上，再将容积器放置上去待其平衡。
然后使用传统的机械平衡器，如天平进行零位检测。
液面应该与容积器内部边缘保持水平，还可以使用小镜子观察容积器的液面位置相对于刻度线的偏差进行调整。
步骤五：容积器移动容积器移动时，应该避免摩擦和碰撞，特别是在放置和取下外套时。
避免在使用时，用强力推或拉来移动容积器，避免拉断配管等情况的发生。
操作规程角度计算当求积仪执行角度计算时，其会间断控制流量阀门并将体积数据记录下来，如果阀端计量器上精度较高，可以直接记录下数据，否则测量精度更高。
反演校正在求积仪进行反演过程中，虽然已经对流量阀门的精度进行了补偿，但是由于固液相对于机械和流体的差异，所以还要进行反演校正。
这时需将封闭小球阀关闭，打开大阀，将固体液体放入容积器，再将封闭小球阀打开。
其次再打开通用阀门控制流量的范围，记录下体积数据，与精度更高的数据进行校正，保障反演的精度。
温度测量和控制求积仪使用前，必须进行稳定温度状态后再进行，管道内的温度变化会造成流体体积和测量结果的漂移，精度上造成很大的影响。
因此我坚持每次操作时，先启动其加热功能，在10-15分钟之后再确定操作时间，保证其达到稳态温度。
排气操作在液体流入时，求积仪会产生一定量的气泡，为避免这些气泡对流经计量表的影响，对其进行排气操作是非常必要的，方法如下：•打开计量器面板上的排气开关。

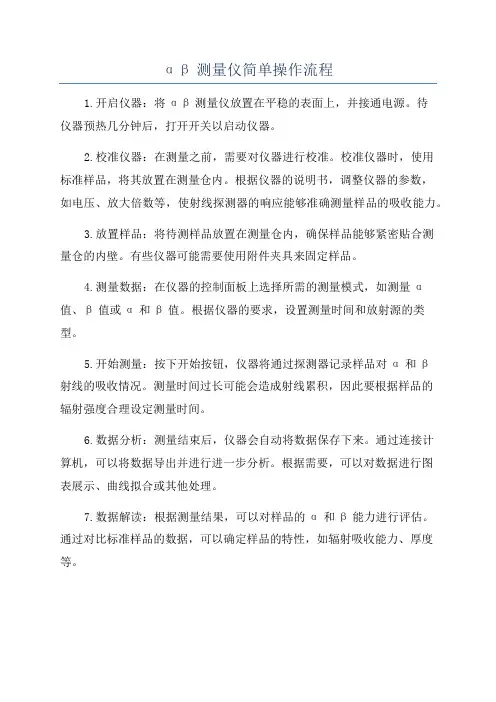

αβ测量仪简单操作流程
αβ测量仪简单操作流程1.开启仪器：将αβ测量仪放置在平稳的表面上，并接通电源。
待仪器预热几分钟后，打开开关以启动仪器。
2.校准仪器：在测量之前，需要对仪器进行校准。
校准仪器时，使用标准样品，将其放置在测量仓内。
根据仪器的说明书，调整仪器的参数，如电压、放大倍数等，使射线探测器的响应能够准确测量样品的吸收能力。
3.放置样品：将待测样品放置在测量仓内，确保样品能够紧密贴合测量仓的内壁。
有些仪器可能需要使用附件夹具来固定样品。
4.测量数据：在仪器的控制面板上选择所需的测量模式，如测量α值、β值或α和β值。
根据仪器的要求，设置测量时间和放射源的类型。
5.开始测量：按下开始按钮，仪器将通过探测器记录样品对α和β射线的吸收情况。
测量时间过长可能会造成射线累积，因此要根据样品的辐射强度合理设定测量时间。
6.数据分析：测量结束后，仪器会自动将数据保存下来。
通过连接计算机，可以将数据导出并进行进一步分析。
根据需要，可以对数据进行图表展示、曲线拟合或其他处理。
7.数据解读：根据测量结果，可以对样品的α和β能力进行评估。
通过对比标准样品的数据，可以确定样品的特性，如辐射吸收能力、厚度等。
8.数据记录：及时将测量结果记录下来，包括样品的标识、测量时间、测量模式、测量时间和吸收能力等信息。
可以使用电子表格软件或实验记录本进行记录。
9.仪器维护：测量结束后，将样品取出，并将αβ测量仪进行清洁和维护。
清洁探测器和测量仓，防止灰尘和污染物对测量结果的干扰。
定期检查仪器的电源和连接线，确保其正常工作。
10.数据验证：为了验证测量结果的准确性和可靠性，可以进行重复测量或与其他方法进行对比。
如果发现数据存在较大偏差，需要排除仪器故障或操作错误。
以上是αβ测量仪的简单操作流程。
在操作过程中，需要注意安全防护，减少辐射对人体的伤害。
根据仪器的说明书和实际需要，可能还需要进行其他操作步骤。
最重要的是熟悉仪器的使用方法，保证测量结果的准确性和可靠性。
求积仪使用方法
内容比较多，但是非常详细。
希望对你有用啦。
求积仪的使用及操作过程①仪器的检查使用求积仪之前，都应对求积仪的质量进行检查。
求积仪的质量要求及检查方法如下：A、计数轮转动平衡、自如，计数轮和游标之间的空隙不宜太大，但也不宜太紧。
拔动计数轮后，计数轮应能自由转动；转动过程中不发生磨擦，最后悠悠渐停游。
游标与计数轮的间隙不合适，可用游标旁的螺旋进行调整。
B、游标刻度与计数轮刻度对应计数轮上的任意九个要对应游标上的十个分划刻度。
否则，不能作用。
C、计数轮的转动轴与描述臂平行检查的方法是利用检验尺按左、右两极位测算面积，如果两极读数之差在2-3分划数以内，可认为符合要求，否则就不任命质量要求。
为了消除这一误差的影响，所以对控制面积的量算都必须进行左、右两极们的量算。
量算结果相差小于3-4个分划数，则取其平均值。
D、求积仪的全部构件必须齐全，重锤底部的短针和描迹针是否弯曲或磨损。
②、固定图纸量算面积时，将图纸展放在平滑的呈水平状的图板上，并予以固定。
③分划值的测定求积仪的分划值表示游标上每一个分划刻度代表的面积，即求积仪单位读数所代表的面积。
对一定长度的描迹臂，分划值是一个常数，一般用“ c“表示，故亦称c值。
在仪器盒内或说明书中一般都注有描迹臂长度以及图纸比例尺对应的c值。
定臂求积仪的分草值只与图件比例尺有关。
求积仪常数有两种。
当被量算图形面积较小时，求积仪极点放在图形外，按求积公式P=c （n2- n1）求积，式中c值称为求积仪分划值（乘常数），较大的图形应分成若干小块，用求积仪分别测定，然后相加求之。
否则，要把极点置于图形内，方可顺利绕经全周，这时要按公式P=c（n2- n1）+Q求积，式中Q是求积仪加常数，通常不采用后一种方法求积。
为了更切合实际工作条件、仪器状态和工作人员操作水平，也为了防止出厂前测定的常数c 的差错，最好在使用前先进行检查或用下述方法进行测定。
A、利用检验尺测定分划值把检验尺带有刺针的一端固定在图板上作圆心，把描迹针插入检验尺一端的小孔内（或描迹镜紧靠检验尺叉口），固定求积仪的极点在适当的位置上，手持手柄，顺时针绕行一周。
北太天元数值计算通用软件用户手册说明书
Numerical Computation SoftwareSTA版权声明 © 2022 北京大学重庆大数据研究院 保留一切权利任何单位或个人未经北京大学重庆大数据研究院书面许可，不得擅自摘抄、复制本文件中的内容，不得以盈利为目的开展任何形式的传播。
商标声明本文件展示、提及或使用的所有商标归北京大学重庆大数据研究院所有。
本文件内容不视为以明示、暗示、默许或者其他形式授予任何单位或个人商标使用权。
未经北京大学重庆大数据研究院书面许可，任何单位或个人不得以任何形式使用北京大学重庆大数据研究院的商标或标记。
安全港声明您购买的产品、服务或功能等受您与北京大学重庆大数据研究院所签订的商业合同约束，本文件所描述的产品、服务或功能可能不在您购买或使用范围之内。
由于产品版本升级或其他原因，本文件内容会不定期进行更新，对此不会另行通知。
除非另有约定，本文件仅作指导、参考作用，所有陈述不构成对合同相对方的任何担保、承诺，不视为合同的组成部分或者附件，北京大学重庆大数据研究院对此保留最终解释权。
科学是全人类至今所追求的永恒目标，全球科学家的合作与交流是促进科学研究发展的基本要素。
为达成科学家们广泛而持续的合作交流，建设科学研究资源共享库、定义标准化工具是必不可少的工作模式。
计算和模拟是当今科学研究的基本手段，科学计算和数值模拟软件则是进行科学研究的基本工具。
在北京大学、北京大学数学科学学院、北京大学大数据分析与应用技术国家工程实验室、北京大学重庆大数据研究院的共同支持下，北京大学重庆大数据研究院基础软件科学研究中心-数值计算实验室致力于国产通用型科学计算软件的研发与发展，通过设计软件架构到研究突破关键核心技术，完全独立自主研发，现已完成北太天元数值计算通用软件v2.0。
北太天元数值计算通用软件的设计初衷是希望所有科研工作者开发的脚本程序在不受外界干扰的情况下能够继续使用。
通过不断完善使得其脚本语法可以全部兼容，并在此基础上继续原有的科研项目，使得最终用户，在不需要学习额外的软件使用知识的情况下，依然可以开始新的科研课题。
TAMAYAβ数字求积仪操作手册(TAMAYA Super PLANIX β 型数字面积-线量测仪)
覃辉主编 《土木工程测量》第二版Super PLANIX β仪器操作说明书目录 简介……1 显示屏及操作键……2 量测功能选择……5 量测单位选择……7 比例尺设置……9 小数点设置……19 量测……22 a. 面积……24 b. 直线……24 c. 边长……23 d. 坐标点……24 e. 4 种（A，L，S 和 X）量测功能……24 f. 量测结果求和及平均……28 g. 环行面积（内含）量测……31 计算模式……37 输出模式选择……39 输入数字输出……40 初始化设置……41 保证…42 注意事项……42 技术规格……43同济大学出版社覃辉主编 《土木工程测量》第二版简介 感谢阁下购买了 TAMAYA 公司的 Super PLANIX β 型数字面积-线量测仪 Super PLANIX β。
Super PLANIX β改进其功能包括确定 XY 坐标、边长、直线与面积。
其可选 配的功能特征，还包括可连接一台 16 位数字的简易打印机，或通过连接一条 RS-232C 接口 电缆，进行量测数据的双向传输。
Super PLANIX β型数字求积仪增加了更多的功能命令，以确保其完全计算机化了的数 字处理器功能之精确性。
Super PLANIX β型数字求积仪内涵的众多先进特性包括： 数字显示扩增至 16 位数字两行显示，允许量测结果精确读至 10 位数； “X”方向量测范围扩展到 100 米； 电池操作时间提升到 40 小时； 具备“反悔”功能，量测当中可进行“反悔”操作； 量测及显示时，提供“公制” 、 “英制”两套单位系统供选择； 可选择及显示小数点； 更大更亮的跟踪放大镜； 专为方便单手操作而设计的跟踪臂和操作按键； 跟踪臂可顺时针及逆时针转动，方便左手操作。
同济大学出版社覃辉主编 《土木工程测量》第二版显示屏及操作键 （插图： ）(原文 P4)显示屏 显示模式： LCD（液晶显示） 数字字符： 16 位数字两行显示 字符分辨率： 5×7 点+光标线 尺寸： 61mm×15.8mm 对比度调节： 调节钮控制 按键（开关） ON/OFF 开关 电源开关（电源打开，跟踪臂保险锁自动打开） CE.C 清除键（量测开始前清除显示） UNIT （×）数学功能 量测单位选取键 （ “公制” 、 “英制” 单位系统选取） SCALE （×）数学功能 比例尺键（比例尺设置） DP 小数点设置键（设置小数点后的数字位数） OUT （÷）数学功能 量测功能选取键（选取量测模式和量测功能） ENTER （=）数学功能 输入键 CHG （ ）数学功能 改变选取键（重置选取模式） CM 清除存储器 > 显示模式改变键（移动光标显示） 0~9 . 数字键-小数点键 ⇔CAL 数学功能键(可从量测模式转换成四则运算模式) TOTAL 调出累加面积与长度 AVER 平均计算键 PRINTER/RS-232C P-NP PAR 打印/不打印键 (打印功能或通过 RS-232 电缆输出到 PC) # 输入数字输出键(打印输出或通过 RS-232C 电缆输出到 PC) (插图： 1。
流量积算仪批量控制设定说明
流量积算仪批量控制设定说明
一、批量控制的设定：
1、在仪表测量值显示状态下，按压
CLK 时，下显示屏参数末位闪烁，表示该位数字可调，按压
或
键可修改该位数值，按压
可移动光标到其它数位并修改该位数值。
按
下
键可实现小数点循环左移。
把
CLK 下的参数值修改为
132或
00后，再次按压AL1时，下
显示屏显示的数值即为批量设定值，同理可根据工艺需要修改其数值。
2、批量设定值设定好以后，长按键或停止操作一段时间后，仪表将会自动返回到测量状态。
3、AL1灯亮时启动泵，流量积算到批量设置值时，自动停止，同时AL1灯灭。
需要启泵打下一批物料时，手动按压仪表下方按钮复位，复位后AL1灯亮，为下批打料作好准备。
二、累积流量的清零：
1、在仪表测量值显示状态下，按压CLK 时，修改下显示屏参数（方法同上）为111后，长按段时间后，仪表将会自动返回到测量状态。
2、在测量状态下，按压键的同时按下键即可实现累积流量的清零。
生产部
2010年7月19日。
数字式求积仪PLACOM
附数字式求积仪PLACOM KP—90N的使用一、功能键介绍1：电源键（开）2：电源键（关）3：数字键4：起动键（在测量开始及在测量中再起动时使用）(1) 在测量开始并按下此键时，蜂鸣器发出音响，显示窗中显示出0，可以开始测量。
(2) 在测量中使用该键a) 在平均值测量中，作为再起动键使用。
在按上前的测定值全被存储起来，显示符号“MEMO”0可开始下面的测量；b) 在没按下测定值）全被消去，显示窗中显出0，处于最初的测量开始状态。
注意：若想保存测定的数据，请务必在按下MEMO键后再按START。
5：存储键(1) 按上此键后，显不符号“HOLD”。
在设定了单位、比例尺时，显示窗的测定值从脉冲计数变为面积值并被暂时固定。
同时，测定值以脉冲计数形式被存错（参看累加测量有关内容）；(2)再次按上HOLD”消失，固定状态补解除，测定值变为脉冲计数，在累加测量及测量中想暂时停止测量时经常要用该键。
6：存储健（1）此键仅在按下起动键（2）平均值测量时，在各次测量结束后按下该键；(3) 按下此键后，显示“MEMO”，显示窗的数据从脉冲计数变为所定单位、比例尺的面积值，并被固定、存储。
在平均值测量的第二次、第三次……（最多可达十次）测量时，按下此后，按下注意：在没按下能进行。
7：平均值键、测量结束键(1)按下此键，测量量结束，符号“MEMO”显示，在显示窗中显示出在所定的单位、比例尺的面积值并被固定；（2（3）当想改变单位换算测定面积值时，则先按下键时，显示窗中即显示出换算后的面积值。
8：单位键1每按一键一次，能以米制、英制、日制顺序来选择单位制。
9：单位键2每按键一次，能在同一单位制内选择单位，而且也能进行脉冲计数，但此时不显示单位符号。
* 町、反、坪是日常用面积单位制，进位关系是：1町=10反； 1反=300坪； 1坪=3.305795米2每按键一次，能按箭头所示顺序进行单位选择；在采用脉冲计数时，即使按下：比例尺键S2、（1/S）2、X×Y、（1/X）×（1/Y））即被设定，并显示符号“SCALE”。
STEM-LAB系列计数器手册说明书
指示器
计数器
5
§3 关于该机械装置及其使用范围
根据已知情况，我们可以确定里程表类型包括： 机械里程表——机械传感器+机械计数器。其装置结构最为简单，工作原理是通过电缆将旋转数直接传输 到计数器机械装置内。 混合型或机电里程表——机械传感器+电子计数器。在这种情况下，电缆的物理旋转驱动计数器机械装置， 但指示器是数字指示器，因此计数器机构的操作是数字式的。 数字里程表——机电传感器+电子计数器。这是最新的商业应用系统。传感器检测转数并将其转换为电子 脉冲，电子脉冲在计数器中解读后传输到指示器。 那么，知道行驶距离的重要性何在？ 其实，里程表有助于确定道路里程（如汽车里程数），可以让驾驶员了解下次维修保养的时间。在形成开始前 将里程表（或标记数字）归零时，就可以计算出从起点到终点的距离。也可以通过满油箱行驶距离来计算里程。 此外，购买或出售汽车时，汽车剩余寿命通常由行驶里程决定，行驶里程会对价格有所影响。 里程决定的士收费等。 通常，为了方便司机查看，汽车里程表就设置在速度表旁边，为判定车速提供了另一种机械装置。 里程表系统的构件里有计数器，那么该里程表是机械里程表。 仔细观察当传感器启动时，机械计数器内部的边画画。 仔细观察机械汽车里程表。 其工作原理是计算车轮转数，每公里转数不变。在行程中车轮转数已知的情况下，就很容易计算出车辆行 驶距离。
蜗轮（交叉斜齿轮）是 一种机械齿轮装置，其中 的蜗杆与蜗轮相咬合。
7
§3 关于该机械装置及其使用范围
为确保显示精度，驾驶员/用户在车轮直径 改变等情况下需校准里程表。
现在，我们已经知道了里程表的定义，下面 我们就要通过实践检验其工作，实践方式就 是使用新组装的机械拼图。你手上的模型是 用计数器和指示器组装的。而检测员就是你， 你要按下点击按钮或转动模型右侧的手柄！
求积仪设备安全操作规定
求积仪设备安全操作规定1. 前言求积仪设备是用于测定流体流量的一种重要仪器，其具有精度高、灵敏度好、使用范围广等特点。
然而，在求积仪的使用过程中，安全问题必须得到重视。
本文将介绍求积仪设备的安全操作规定，以确保设备的正常运行和使用者的安全。
2. 设备基础知识2.1 求积仪设备的组成求积仪设备主要由流量计（转子或跳动水柱流量计）、显示仪表、取样装置、采样管路及配套阀门、传感器等组成。
2.2 设备的工作原理求积仪设备的工作原理主要基于流体动力学，并通过测量流体的流量来计算出流量和体积。
2.3 注意事项在使用求积仪设备前，必须了解设备的基础知识，包括设备的组成和工作原理等。
用户还应注意以下事项：•在使用前，确认设备是否完好。
•当设备长时间未使用时，应先进行灌样，保证设备的准确性。
•在清洗设备时，应先将进口和出口止回阀关闭。
•清洗设备时，应使用清洗剂，清洗后充分冲洗。
3. 安全操作规定3.1 设备操作前的准备使用求积仪设备前，应确保以下准备工作：•确认设备是否在良好的工作状态。
•确认设备连接线路正确，电源插头接地正常。
•阀门位置确认无误。
•工作现场是否开启通风设备。
3.2 设备操作时的注意事项•求积仪设备操作时，应先将阀门按照顺序逐个开启。
•操作员应确认每个阀门的开关状态与工艺流程相关。
•在清洗设备时，应遵照相关规定，并将清洗液收集进行处理。
•操作员必须保持警觉，避免发生操作错误和危险情况。
3.3 设备操作后的处理操作人员应逐个关闭设备各项阀门，确保设备处于关闭状态，电源插头拔掉，工作场所清理干净。
3.4 突发事故处理•在突发事故发生时，应立即停止设备运行。
•采取相应的紧急措施，尽快排除可能存在的危险。
•对已经发生的事故进行详细记录，并及时上报有关人员。
4. 设备维护保养求积仪设备需要定期进行维护和保养，以确保其长期稳定工作和准确性。
以下是常见的维护保养措施：•定期进行灌样，保证设备准确性。
•定期对设备进行清洗、检查和维护。
特斯拉计操作手册
特斯拉计操作手册（总3页）本页仅作为文档封面，使用时可以删除This document is for reference only-rar21 year.March特斯拉计操作手册1概述1.1简单介绍特斯拉计也叫高斯计，可对永久磁材料的表面磁场、空间的直流磁场进行测量。
1-2技术指标量程范圉：0—20mT—200mT：基本误差：±1.0%：环境温度：5度一40 度；相对湿度：20%—80% （无凝露）。
1.3各部分名称及功能1、传感器插座：用于连接传感器和仪器。
2、LCD：液晶显示。
3、校准电位器：用于调节传感器的供电电流。
4、调零电位器：将传感器置于零磁场内，如有数值显示则调节调零电位器使显示为零。
5、校准与测量转换开关：将开关按下则山测量数据显示切换到显示传感器供电电流的数值。
6、量程转换开关：将开关按下则由20MT切换到200MT的量程。
7、电源开关：按下则导通。
8、外接9V电源插孔：将外接点连接后则使用AC220V工作。
9、电池盒：用于放置9V叠层电池。
2操作方法2.1装上电池，调整调零旋钮至显示为零。
2.2按下20 mT量程转换开关。
2.3把特斯拉计传感器头部的凹陷圆点垂直放置在地感器表面上方，其顶部与钢轨表面垂直距离HOmmo2.4显示的数值为该点的磁感应强度，此数值为mT值，lmT=10Gs,不得少于40Gso2.5仪器在测试完毕后，将电池盒中电池拿出。
3注意事项3.1磁铁磁性比较强，检查、测量地感应器时要注意安全，尽量使手表、磁卡、呼机、手机等远离磁铁。
3.2特斯拉计在校准状态时，如不能调至传感器的校准值，则恒流源系统出现故障，应首先检查电源工作电压是否正常，再进一步检查连接线及元器件。
3.3当特斯拉计在测量状态时，如果调解状态不起作用，则调零系统出现故障，可检查供电电源是否正常。
运算放大电路是否损坏，显示表是否正常。
3.4当特斯拉计在测量状态时，测量磁性体无读数，则应首先检查供电电源是否正常，其次是检查传感器是否损坏，接线是否断裂。
安徽天康智能流量积算仪说明指导书不带补偿
安徽天康流量积算仪使用阐明书前言衷心感谢阁下使用我公司生产智能流量积算仪。
使用前，敬请仔细阅读本产品阐明书，以期仪表按照你意愿工作。
本仪表输入、输出、报警、控制方式等，都可以由顾客设立。
因而，在安装或更新XMT系列仪表时，如果其参数没有被对的设立，虽然它们具备相似型号。
也必要由熟悉工业控制现场规定和本仪表性能技术人员进行对的设立，方可在现场安装运营。
一. 概述及特点智能流量积算仪表，采用先进ASIC芯片及制造技术，将常规仪表硬件接口电路和多功能模块化仪表软件，高度集成于专用ASIC芯片中，从而达到高可靠、稳定性好、功耗低工业仪表设计原则。
仪表除具备万能信号输入和输出、位式控制、模仿量输出等功能外，更具备开方、积算合计、双流量功能，更具备通讯功能，能通过仪表芯片接口与计算机连接，计算机通过软件可实时采集仪表参数。
该仪表以其新颖构思、丰富功能、优良品质和工业级原则，成为新一代智能化流量积算仪。
我司生产智能化流量积算仪采用了自行研制开发、委托日本集成电路制造生产专用集成电路，而构成一台以微解决为核心智能仪器，它汇集了当前自动控制系统中各类流量积算仪表大某些功能，同步辅以博采众长、精心编制、重复调试软件系统使本仪表独具如下特点：●仪表硬件大幅度减少，系统构成构造相对简朴。
在顾客申请范畴内，各种输入信号任意切换。
采用了优化设计，工艺明显改进，没有飞线、没有调节电位器，所有校准和功能设定可所有通过键盘由软件完毕。
●对饱和蒸汽可实现温度或压力补偿●可使用各种线性模仿输入或频率作为输入信号●测量输入信号可进行开方(线性模仿量输入)及小信号切除●可对输入信号进行小信号切除，切除后测量显示可默以为0或给定常数●双流量模仿量输入(不可以温度或压力补偿)及双流量模仿量输出●流量信号输入时可在量程范畴内任意设定16个补偿点及补偿参数●主输入为频率时补偿信号可选取线性输入或PT100输入● 4个可重定位用于瞬时流量报警或合计流量控制继电器输出●可选加三路D/A输出口,可以对过程量进行光电隔离输出,以保证被控系统安全可靠.可提供5V或24V两个恒压源输出,可满足大多数辅助功能需要.●流量仪表累积量可选6位+光柱或9位(内部为10位)合计显示方式●批量控制时批量合计值可键盘清零或仪表外部接线端清零●批量控制时总流量合计值与批量合计值可键盘切换●单点或双点定量控制，达到自动罐装功能●双点定量控制可暂停、可以设定提前控制量●瞬时流量与合计流量显示可乘以转换系数●仪表断电后合计量个位数可保持因而本仪表与普通控制流量仪表相比，各项或能水平有一种相称大提高与突破，其可靠性、稳定性有了相称保证，同步该仪表既与当前国际同类仪表接轨，较高性能价格比，更适合于国情，对代替进口具备重要意义。
求积仪使用说明
四、仪器的结构：QCJ—2000型数字式求积仪是由主机和电源充电器组成。
仪器主机的结构及各部件的名称如图一所示。
按键功能如图二所示。
五、功能按键和显示屏状态介绍1.功能按键如图二所示2.功能按键和显示屏状态详细介绍(1)unit：予置单位键。
此键和各单位键(如图二所示)及enter键、esc键配合使用。
操作方法如下：将电源开关置于ON，仪器显示measur 0.■cm2，按压unit，仪器显示MODULE cm2，按压m2/1，仪器显示MODULE m2，按压enter,此时仪器的单位被设置为平方米。
(2)scale：予置比例键。
此键和cm2/0、m2/1、ft2/2、fen/3、km2/4、mi2/5、mu/6、ha/7、ac/8、qin/9、enter、esc等键配合使用。
操作方法如下：按压esc，仪器显示area 0.0m2，按压scale，仪器显示SCALE 1：—，按压m2/1、cm2/0，仪器显示SCALE 1：10，按压enter，仪器显示area 0.0m2。
此时仪器的比例被设置为1：10。
(3)trace：描迹控制键。
此键控制仪器是否处于测量状态。
仪器的比例、单位被设置后，按压trace，仪器显示TRACE 0.0m2，移动描迹器，沿被测面积的轮廓线回到起始点处停下，按压enter，仪器显示S: ×.×m2，×.×平方米即为所测图形面积值。
(注：在测量过程中，显示屏不显示数据信息，只有按enter确认后，才显示出结果。
)(4)enter：确认键。
在进行unit、scale、f1、f2、f4、f5、trace等控制键操作时，必须用enter键确认某一操作的结束。
(5)esc：跳出键:在进行f1、f2、f3、f4、scale、unit等控制键操作时，必须用esc键，完成功能的相互转换。
按压此键，仪器显示area 0.0cm2。
(6)f5：存贮键此键操作过程如下：移动描迹器测量某一被测面积，按压enter，仪器显示S: ×.×m2，按压f5，仪器显示STOCK■，按压m2/1，仪器显示STOCK 01■，按压enter，仪器显示TRACE 0.0m2，×.×数据信息被存贮到m2/1存贮区内，此时仪器恢复原测量状态。
计算机辅助设备：数学计算器使用说明说明书
Candidates may use any calculator allowed by the regulations of theJoint Council for Qualifications. Calculators must not have the facilityfor symbolic algebra manipulation, differentiation and integration, orhave retrievable mathematical formulae stored in them.Instructions• Use black ink or ball-point pen.• If pencil is used for diagrams/sketches/graphs it must be dark (HB or B).Coloured pencils and highlighter pens must not be used.• Fill in the boxes at the top of this page with your name,centre number and candidate number.• Answer all questions and ensure that your answers to parts of questions areclearly labelled.• Answer the questions in the spaces provided– there may be more space than you need.• You should show sufficient working to make your methods clear. Answerswithout working may not gain full credit.• Values from the statistical tables should be quoted in full. When a calculator is used, the answer should be given to an appropriate degree of accuracy.Information• The total mark for this paper is 75.• The marks for each question are shown in brackets– use this as a guide as to how much time to spend on each question.Advice• Read each question carefully before you start to answer it.• Try to answer every question.• Check your answers if you have time at the end.P54942A©2018 Pearson Education Ltd.1/1/1/1/*P54942A0124*Turn over Pearson EdexcelInternationalAdvanced LevelCentre Number Candidate NumberTotal Marks You must have: Scientific calculatorMathematical Formulae and Statistical Tables (Blue)Statistics S1Advanced/Advanced SubsidiaryMorning (Time: 1 hour 30 minutes)Paper Reference WST01/01Wednesday 17 October 2018Candidate surnamePlease check the examination details below before entering your candidate informationOther names2*P54942A0224*DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA3Turn over*P54942A0324*DONOTWRITEINTHISAREADONOTWRITEINTHISAREADONOTWRITEINTHISAREA4*P54942A0424*DO NOT WRITE IN THIS AREA DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA5Turn over*P54942A0524*DONOTWRITEINTHISAREADONOTWRITEINTHISAREADONOTWRITEINTHISAREA6*P54942A0624*DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA7Turn over*P54942A0724*DONOTWRITEINTHISAREADONOTWRITEINTHISAREADONOTWRITEINTHISAREA8*P54942A0824*DO NOT WRITE IN THIS AREA DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA9Turn over*P54942A0924*DONOTWRITEINTHISAREADONOTWRITEINTHISAREADONOTWRITEINTHISAREA10*P54942A01024*DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA11Turn over*P54942A01124*D O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E A12*P54942A01224*DO NOT WRITE IN THIS AREA DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA13Turn over*P54942A01324*D O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E A14*P54942A01424*DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA DO NOT WRITE IN THIS AREA15Turn over*P54942A01524*D O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E A16*P54942A01624*DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA17Turn over*P54942A01724*D O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E A18*P54942A01824*DO NOT WRITE IN THIS AREA DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA19Turn over*P54942A01924*D O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E AD O N O T W R I TE I N T H I S A R E A20*P54942A02024*DO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREAD O N O T W R I TE I N T H I S A R E A D O N O T W R I T E I N T H I S A R E A D O N O T W R I T E I N T H I S A R E ADO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREAD O N O T W R I TE I N T H I S A R E A D O N O T W R I T E I N T H I S A R E A D O N O T W R I T E I N T H I S A R E ADO NOT WRITE IN THIS AREADO NOT WRITE IN THIS AREA。
马波斯量仪简易操作说明书
马波斯量仪简易操作流程一.首先开机，待量仪自检完成后，显示测量界面。
此量仪共有参数设置、线性倍率调整、校正、三大步骤，二.、参数设置:1、按“↑”2秒进入参数设置功能（如图1）。
2、『PROGRAM』程序。
按：『ENTER键』确认（如图2）。
3、『ONE。
CH』①通道。
按：『ENTER键』确认（如图3）。
4、『MEASURE』测量。
按：『ENTER键』确认（如图4）。
图1 图2 图3 图4 图5 图6 图75、『M。
SYST』测量单位（一般情况不更改里面的设置，选择metric）。
按：『ENTER键』确认（如图5、6）。
6、『TOLER+ =』公差带上限（设定：按照产品公差带设置）。
.按：『ENTER键』确认（如图7）。
7、『TOLER - =』公差带下限（设定同上）。
.按：『ENTER键』确认（如图8）。
8、『APPRCH+』报警上限。
设：R。
（关闭不用）。
按：『ENTER键』确认（如图9、10）。
9、『APPRCH-』报警下限。
设：R。
（关闭不用）。
按：『ENTER键』确认（如图11、12）。
图8 图9 图10 图11 图1210、『SCALE』量程选择。
（选择：Auto）即：量仪显示值为每小格0.002mm。
按：『ENTER键』确认（如图13）。
11、『K。
CH。
A』K系数（内径设为+1。
0000）。
与（外径设为-1。
0000）。
按：『ENTER键』确认（如图14）。
12、『ABSOLUT=』名义值：产品的基本尺寸。
按：『ENTER键』确认（如图15）。
13、『MASTER1』大规实测值与基本尺寸之差。
（大规实测值减去名义值）。
按：『ENTER键』确认（如图16）。
图13 图14 图15 图1614、『MASTER2』小规实测值与基本尺寸之差。
（小规实测值减去名义值）。
按：『ENTER键』确认（如图17）。
15、直按“↑”出现『。
』退至测量模式。
注：如果更改参数，程序自动弹出『save』保存提示。
智能流量积算仪操作说明书
泰勒圆度仪说明书
(MICY)
对选定参于定义圆柱轴线的每个被测数据的选定数据点进行处理，拟合一个圆柱， 使其直径最大并使所有被测数据都在此圆柱之外。
A=测量数据 B=圆柱轴线
1–8
(MCCY)
对选定参于定义圆柱轴线的每个被测数据的选定个数的数据点进行处理，拟合一 个圆柱，使其直径最小并使其包容所有被测数据。
1–15
DFTP值
DFTP
无
DFTP 窗 口 角 DFTP Windows 无
度
DFTP 角 度 位 DFTP Pos
无
置
分析数据的百 Profile Incl
无
分比
最大坡度
Slope Max
无
ቤተ መጻሕፍቲ ባይዱ
平均坡度 坡度窗口
Slope Average 无 Slope Window 无
最大坡度角度 Slope Pos
P=最高峰值 V=最低谷值
(MCCI)
计算得到的最小外接参考圆是完全将测量数据包容在内的最小圆。
V=圆度
1–2
(MICI)
计算得到的最大内切参考圆是完全被测量数据包容在内的最大圆。
P=圆度 当测量的圆柱轴线建立后，当它与主轴轴线不平行时，它与主轴轴线在空间某个 方向的倾斜将使测量数据发生椭圆畸变。本选项允许在相对于圆柱轴线进行进一 步计算之前，从单个圆度测量数据中去除该椭圆度。
(LSCY)
‘最小二乘参考圆柱’是通过对选定参与轴线计算的每个被测圆的最小二乘圆的圆 心来计算的。 圆柱轴线是通过这些圆心的最小二乘直线。
A=测量数据 B=圆柱轴线 C=最小二乘圆中心
1–7
(MZCY)
最小区域参考圆柱是通过对选定参于定义圆柱轴线的每个被测圆的选定的数据点 进行处理来计算得到的。 用两个同轴圆柱来拟合被测数据。调解这两个圆柱的直径及方位使其完全包容被 测数据，并且两个圆柱之间的间隔最小。
贝塔电容测试仪手册Handbook_Capscan_KG2000_English
e d I s s u e /R e v : 5CapScan 2000Eurofast DeviceNet connector interfaceINSTRUCTION HANDBOOK(for suitably qualified personnel only)Manual Part Number: MAN/E1321-5053 • Revision 5 • © Copyright November 2004Beta LaserMike Inc.8001 Technology Blvd.Dayton, OH 45424USABeta LaserMike Limited Stirling RoadCressex Business Park Buckinghamshire High Wycombe UKBeta LaserMike Asia PacificRoom 606, Suncome Liauw’s Plaza No. 738 Shangcheng Rd.Shanghai 200120,P.R. Chinae d I s s u e /R e v : 5ContentsEuropean Commission Requirements....................................................................3Declaration of Conformity........................................................................................4Safety information.....................................................................................................5Introduction................................................................................................................5Mechanical installation.............................................................................................6KG2008 Dimensions - mm (inches).............................................................................7KG2016 Dimensions - mm (inches).............................................................................8KG2025 Dimensions - mm (inches).............................................................................9KG2050 Dimensions - mm (inches)...........................................................................10KG2065 Dimensions - mm (inches)...........................................................................11Electrical installation...............................................................................................12Electronics module connector panel..........................................................................12Profibus Gland Connections......................................................................................13Earth (ground) connection..........................................................................................13Threading the conduit (KG2008 model only).............................................................14Termination of Eurofast connectors...........................................................................15RS232 communications..........................................................................................17RTS.............................................................................................................................17CTS.............................................................................................................................17Connecting CapScan to a computer or terminal.......................................................17Non continuous data transmission.............................................................................18Continuous data transmission....................................................................................21Analog outputs............................................................................................................23Profibus communication........................................................................................26General information....................................................................................................26Profibus information specific to CapScan 2000.........................................................34DeviceNet communication......................................................................................37DeviceNet Configuration via RS232..........................................................................37Data Format and Units...............................................................................................38Identity Object (DeviceNet Class = 1)........................................................................39DeviceNet Object (DeviceNet Class = 3)...................................................................40Assembly Object (DeviceNet Class = 4)....................................................................41Connection Object (DeviceNet Class = 5).................................................................43Parameter Object (DeviceNet Class = 15)................................................................44FFT Object (DeviceNet Class = 100).........................................................................47DeviceNet communication specific to CapScan........................................................53CANopen communication.......................................................................................57General and Specific CANopen information..............................................................57Setting jumpers on main PCB................................................................................67Calibration................................................................................................................68KG2025 / 2050 / 2065 connections...........................................................................68KG2008 / 2016 connections and basic procedure....................................................69Options.....................................................................................................................73Determining which options have been purchased.....................................................73Indicator KI1000.........................................................................................................74In-head FFT mode.....................................................................................................75Fast analog output mode...........................................................................................75High Bandwidth Option..............................................................................................75Maintenance.............................................................................................................75Troubleshooting......................................................................................................76Specification............................................................................................................77Index. (79)e d I s s u e /R e v : 5European Commission Requirementse d I s s u e /R e v : 5Declaration of ConformityDeclaration of Conformitye d I s s u e /R e v : 5Safety informatione d I s s u e /R e v : 5see Specification/Environmental Conditions .xxFor dry installation 2 caps essential.For submerged installation 1optional cap (inlet side) used for For submerged installation 1 optional cap (inlet side) used for bubble clearance.Detachable end for threading (KG2008 only).See Electrical installation for details.Electronics box0.75m (30 in) Flexible conduit(not applicable to KG2050 & KG2065)Mounting collars(not applicable to KG2050 & KG2065)The neck of the KG2008tube can be mounted to the trough (instead of using the mounting collars).Measuring tubeOptional special caps.See Options table below.e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5l e x i b l e t u b e m i n b e n d r a d (3.94)100with caps 742(29.21)without caps60(2.36)adjustable:g f o r p i p e(830 22.5(0.89)∅e d I s s u e /R e v : 5Ø121(476Compression fitting for pipe Ø28(1.1)Water inletcap (optional)19.75(0.77)140.4(5.52)38(1.5)263(10.351237(48.7) with caps1158(45.59) withoutElectrodes bore max Ø612(24.094 holes M6 equi-spaced 104(4.09) P.C.D.91(3.58)162(6.38)230.5(9.07)F o r d e t a i l s s e e o t h e r K G d i m e n s i o n d r a w i n g se d I s s u e /R e v : 5e d I s s u e /R e v : 5* Problems may occur with longer cables. Refer to Specification/RS232 Cable length .All connections except the Profibus are made by IP67 MIL spec. connectors. The Profibus connection is made with PCB mounted screw terminals with the cables fed through IP68 EMC glands.Profibusin Profibus outEarth (ground)studC analog fast (option)D analog slowE analog comm.F n/c Gn/cPin Function 1Drain 2V+ (24V)3V- (24V –rtn)4CAN High 5CAN LowA GNDB TXDC RXD D RTS *E CTS *Fn/ce d I s s u e /R e v : 511. Insert washer with smaller hole over cores.12. Clamp braid between washers and cut off any excess braid.13. Screw on the gland cover nut and tighten.14. Remove any excess plastic and cores.15. The cores leading to the screw terminals (Profi input and Profi output) should beas short as possible. Cut cores to exact length.CoresWasher with smaller holeBraid (to be clamped in-between washers)Washer with bigger holeRubber insertGland cover nutNote: Cable colours may vary.e d I s s u e /R e v : 5Disconnect power connector (connector 3) from electronics box.Loosen 4 screws on electronics box lid and remove lid.Use antistatic wristband or touch casing to discharge any static electricity.The following few steps describe the removal of all 3 wires from electronics box and the removal of gland A from these wires.Disconnect all connectors leading from conduit to PCB in electronics box.On the outside of the electronics box unscrew cable clamp body from electronics box.Pull the guard wire out of the electronics box, earthing collet and cable clamp body.If Screening clamps are used, simply push the wires through the earthing collet and through the cable clamp body.It is recommended that this part of gland is not disconnectedfrom electronics box.Earthing colletCable clamp bodyFig 2:guard wireGland nut for securing gland body to trough or bulkhead.Gland (B)bodyGland (A)connecting conduit toelectronics box.Fig 1:Gland clamping nut for securing conduit to gland body.not needed for thisconnection.Connectors(BNC connectors are shown here, but Screening clamps may also be supplied instead)e d I s s u e /R e v : 58. Screw the clamp screw (together with cable clamp) onto the connector body.Use tool for final tightening.9. Insert plastic insulator into connector body ensuring that the cut-out in theinsulator lines up with the internal groove in the connector body.Connector bodyTop ofscreen clampClamp screwConnector bodyCutoute d I s s u e /R e v : 5Screw on Connector to Connector body as shown on photo below.The cable is now correctly terminated and ready for use.ConnectorWiresConnectorConnector bodye d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5Example of a typical FFT operation1) Select the required FFT sampling frequency (parameter 102), and thenumber of FFT points (parameter 100).2) Set the line speed (parameter 3).3) To start the FFT operation set the SF bit in the output control word to 1. NB itis advised to wait a few master cycles before resetting this bit to ensure thestart command was recognised.4) Wait for the FC bit in the input data word base+3 to be set. This indicatesthat the FFT operation has been completed and the data is ready.5) Valid data can now be read from parameters 105 and 110 to 129 indicatingthe largest 20 amplitudes. Also, all of the FFT result data can be read inblocks using parameter 104 to control the transfer see below.Block transfer of FFT dataWhen FFT data is valid it can be read out from the gauge in blocks of 9 wordsat a time. This data is located in the input data words base+8 to base+16. Thedata in this area does not change until a new block is requested. A block of datais requested by outputting the PKW data words (PKE/base+0 to PWE2/base+2)set up to write parameter 104 with the required block number as the parametervalue (PWE2/base+2). The request is completed when the input PKW dataindicates a response to the write word request and the required block number isreturned as the parameter value (PWE2/base+2). When the request iscompleted the input data words base+8 to base+16 will contain the requestedFFT data block.5:veR/eussIdee d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5Connection Object (DeviceNet Class = 5)The Beta LaserMike gauges fully implement the DeviceNet ‘group 2 only, pre-defined master/slave connection set ’.Each gauge fully supports concurrent explicit message, polled IO, bit-strobeIO, and Change-Of-State (COS) / Cyclic connections.COS/Cyclic connections may be acknowledged or unacknowledged, and all theassociated production/consumption paths, path lengths, production triggers,and initial communication characteristics are configured appropriately as per thepre-defined master/slave connection set instantiation rules.Please note the following points regarding the DeviceNet pre-definedmaster/slave connection set specification:1. COS/Cyclic connections are mutually exclusive (they are the sameconnection but with a different production trigger mechanism).2. The master can only produce output data over the polled connection, but maydo so using the polled, change-of-state, or cyclic mechanisms according tohow the connection was instantiated.3. When the polled connection and the COS/Cyclic connection are instantiatedat the same time, or the polled connection is instantiated followed by theCOS/Cyclic connection, then the master supplies output data to the gaugeusing the polled connection, and the gauge provides input data to the masterusing both the polled connection and the COS/Cyclic connection. This isbehaviour defined in the DeviceNet specification.4. The bit-strobe connection provides 1 bit of output data from the master toeach slave. The Beta LaserMike gauges make no use of this bit, but willrespond with appropriate bit-strobe input data (each response is limited to 8-bytes, as per the DeviceNet specification).Normally the master control computer ’s DeviceNet drivers/library will take careof establishing connections according to parameters supplied. See theDeviceNet specification for exact details regarding attributes of the connectionclass and connection instances. However, it is worth mentioning here that theBeta LaserMike DeviceNet implementation fully supports the followingconnection instance attributes (where appropriate to the connection type):1. Expected packet rates: to a 10ms resolution.2. ACK retry limit – for acknowledged COS/Cyclic connections.3. ACK timeout: for acknowledged COS/Cyclic connections, to a 10ms resolution.4. Production inhibit time: for COS connections, to a 10ms resolution.5. Watchdog timeout action: including: time out (IO only), auto-delete, auto-reset (IO only), and deferred delete (explicit message only).e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5e d I s s u e /R e v : 5Attempting to access a member at index 0 for any of the FFT arrays will returnan ‘invalid parameter error’. DeviceNet reserves member index 0 for analternative use not supported by the Beta LaserMike gauges.A read request for zero members will return an ‘invalid parameter’ error.A read request for which the starting index is beyond the end of the spike arrayor beyond the end of the discrete arrays will return an '’invalid parameter’ error.Attempting to read from the discrete arrays before an FFT has been performedwill return an ‘invalid parameter’ error. It is possible to begin reading the FFTdata as soon as the first FFT has started, but the returned data will bemeaningless; wait for the ‘FFT complete’ bit to transition from a 0 to a 1 beforebeginning collection of FFT results. It is possible to read spike informationbefore an FFT has been performed, but the returned data will be all zero.A master application should use the ‘get member extended’ service (or ‘getattribute’ in association with the FFT_MEMBER_IDX andFFT_MEMBER_COUNT attributes), according to the maximum number of bytesthat can be accepted by the master in an explicit message response.Remember to account for any explicit message header and ‘get memberextended’ protocol response bytes when calculating the maximum number ofvalues that may be requested. The gauge will respond with a maximum of 64FFT results for a single request, no matter what format they are requested in.When determining how many values to obtain in a single request, the systemdesigner should take the master’s response buffer size and CAN bus prioritiesand bandwidth into account. Requesting large blocks of data from the gaugemay prevent devices with higher MacId’s from transmitting IO data. Becauseeach explicit message fragment must be acknowledged by the master, thegauge cannot transmit blocked FFT results in a back-to-back manner andtherefore the impact on other DeviceNet servers may not be as significant asmight otherwise be expected. Internally, the CapScan assigns higher priority toIO data production than to explicit message production and therefore anysolicited or Cyclic / Change-Of-State IO messages will be transmitted in-between the explicit message fragments forming the blocked FFT results.Note that a request to start an FFT (using the ‘Output Control Word’) mayappear to fail if there is no product within the measuring gate of the gauge. Thisis normal gauge behaviour and not a function of the DeviceNet protocolimplementation.5:veR/eussIde。
乾亨仪器操作说明
镍
4.8—7.2
0.4
六价铬
1.3—2.2
1.6
昆山乾亨
总镍：
校正液：0.4mg/l
吸光度：220秒995秒1995秒(最后一个吸光度值大约为800mE，如果偏低，说明标液低)
六价铬：
校正液：1.6mg/l
吸光度：85秒185秒390秒（最后一个吸光度与前一个吸光度大约相差50mE）
布朗+卢比仪器简易操作
系统时间：system-data or time or yers
测量：menu-service-status-stop-measuring
停止：menu-service-starus-stop
校正：menu-service-status-stop-calibration
测量时间间隔：Menu-Application-seq.prag-Meas prog-MP1-cycle time（以秒计算）
公式参数：Menu-parameter-密码-meas.point-MP NO-MP1-offset-P1
斜率：Menu-Application-calibration-factors-factor3(factor1 factor2 factor3代表斜率1、2、3)
手动采水：选择P1（P代表蠕动泵、P1一般为采样泵）、V1、V8(V1水样进样阀。V7蒸馏水和校正液阀。V8排液阀。V9消解室阀)
奥姆加高精度数字力计说明书
F-11HIGH ACCURACY DIGITAL FORCE GAGESOMEGAs DFG41 Series offers thebest price performance of any digital force gage available today. This compact, easy-to-use force gage is designed for basic and complex applications. Ideal for handheld or test stand applications, the DFG41 may be equipped with integral load cells or smart remote sensors for load or torque measurement. Measurement accuracy is better than 0.1% full scale with internal sensors or 0.25% with externalsensors. A large, easy-to-read, high resolution dot matrix LCD supports a variety of standard gage functions including normal and peak readings, high/low limits, setpoints, pass/fail results, statistical results, load averaging, load comparisons, % and sharp break detection, load cell actuation and direction. Loads are displayed in ozf, gf, lbf, kgf and N units. The display can be inverted and displayed results may be “hidden” from the operator.DFG41 SeriesU u ser selectable units of Measure U u p to ±0.1% Fs accuracy U r emote sensor Model with 12 load Cells and 5 torque sensors available U s electable display languages U a dvanced operating Modes with statistical CalculationsU s imple operator interface with MenuPrompts and Function Keys for easy use U r s232 and ±2 vdc analog outputs U r echargeable niMH Batteries or direct aC operationDFG41 base unit; requires 1 or more external sensors listed below dFg41-rs meter shown withdFg-tq-50 external torque sensor, shown smaller than actual size.DIGITAL GAGE FOR USE disContinued。
