11.第十一章 人孔、手孔、视镜和液面计解析

合集下载

化工设备常用零部件

化工设备常用零部件

二、典型化工设备部分常用零部件:
1. 反应罐中常用零部件 罐体 传热部分 搅拌装置 传动装置 轴封装置 附件(接管,人孔,支座)
• 罐体:物料反应空间,由筒体及封头组成
• 传热装置:用来提供或带走热量,有蛇管或夹套两种
• 搅拌装置:使物料混合均匀,包括搅拌轴和搅拌器(搅 拌桨)
• 传动装置:用来带动搅拌装置,包括电机和减速机
7、液面计:
用来观察设备内部液面位置的装置,性能 参数有PN、材料、结构形式等。
标注示例:液面计Ⅱ,PN0.6, f20×1000,HG 5-226-65 ,表示:公 称压力为0.6Mpa,接缘材料为Q235- A.F的带石棉橡胶板衬里,直径为 20mm,长1000mm的普通玻璃管液面 计。
液面计Ⅲ, PN1.6,18×304,JB 598-64, 表示:公称压力为1.6Mpa ,接缘材料 为Q235-A.F的带耐酸石棉板衬里,宽 18mm,长304mm的板式液面计。
为所连接的筒体(或封头)的内径。
1)管法兰:(GB,HG,JB,SH)
• 管法兰主要用于管道的连接。按其与管子的连接方 式分为:平焊法兰、对焊法兰、整体法兰和法兰盖 等。
法兰密封面型式和法兰标记
法兰密封面型式主要有凸面、凹凸面和榫槽面三种, 如图所示。
标记示例:JB/T81-1984 法兰100-2.5 表示管法兰的公称直径为100,公称压力为2.5MPa、尺
8、补强圈:
用来弥补设备壳体因开孔过大而造成的强 度损失。主要性能参数为PN、厚度和坡口 形式。
补强圈的形状应与被补强部分壳体的形状相符, 使之与设备壳体密切贴合,焊接后能与壳体同 时受力。
标记:
JB/T4736-1995 补强圈 DN/100×8-D-Q235-B

人孔和手孔参考文档

人孔和手孔参考文档
Φ150 或长圆孔 150×100
备注
球罐人孔 最小500mm
第一节 人孔和手孔
2.符合下列条件之一的压力容器可不开设检查孔
(1)筒体Di≤300mm的压力容器。 (2) 容器上设有可以拆卸的封头、盖板或其他能够开关的
盖子,而且它们的尺寸不小于表11-1之规定; (3)无腐蚀或轻微腐蚀,无需作内部检查和清理的压力容器; (4)制冷装置用压力容器; (5)换热器。
设 备
活接头或螺纹接头与设备联接在一起。




化 工 学 院
第二节 视镜与液面计
化 工 设 备 机 械 基 础
化 工 学 院
本章法兰结束
容器其它附件学习无限期盼中 。。。。。
化 工 设 备 机 械 基 础
化 工 学 院

必要时可以自定。

c. 密封面尺寸从表10-28查取。

d.不管人孔盖的开启方式如何,都采用表11-2。 e.表中所给人孔总质量是近似的(突面密封面)。

学 (2)人孔启闭件及其安装尺寸表

见表11-3
第一节 人孔和手孔
ห้องสมุดไป่ตู้
化 工
3.人、手孔的材料

见表11-5,请看表下的注明。
备 机
4.人、手孔的最高无冲击工作压力

5.人孔标记







化 工 学 院
化 工 设 备 机 械 基 础
化 工 学 院
化 工 设 备 机 械 基 础
化 工 学 院
化 工 设 备 机 械 基 础
化 工 学 院
第二节 视镜与液面计

11 人孔、手孔、视镜和液面计

11 人孔、手孔、视镜和液面计

表示的是碳钢制的公称直径为50的烧结视镜。
二.压力表和液面计
1.压力表
压力表是显示和控制压力容器和管道压力的仪表。选用 时应考虑量程、精度、介质性质和使用条件等因素。 压力表的选用要求: (1)要与压力容器内的介质相适应。 (2)低压容器使用压力表的精度不低于2.5级, 中高压容器使用的精度不低于1.5级。 (3)压力表盘刻度值为最高工作压力的1.5~3.0倍, 表直径不应小于100㎜。
件。 见教材P300-P301。 人孔分板式平焊法兰人孔、带颈平焊法兰人孔和带颈 对焊法兰人孔三种。其密封面有四种型式:突面(RF)、 凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)。
⒊人孔的尺寸:
由于HG-95人孔标准是依据HG-91管法兰标准 制定的,所以人孔法兰、法兰盖、紧固件及密封 垫片等零件的尺寸与HGJ-91管法兰的尺寸完全一 样。见表11-2。 与人孔盖启闭有关的非受压件尺寸按人孔盖的 启闭方式(回转盖、垂直吊盖、水平吊盖)不同 列于表11-3中。
安全阀的选用主要考虑下述三个方面:
⒈ 型式的选择:
杠杆式安全阀适用于压力低、温度较高的场合,缺点是加
载机构易振动,有时回座压力较低。弹簧式安全阀结构紧凑,
灵敏度较高,安装位置不受严格限制,对振动的敏感键差,适 用于压力较高的容器。
⒉ 压力范围的选择:
选取安全阀时,应使阀体允许承受的最高工作压力大于安
持在工艺要求的高度,或对物料的上下极限位置报
警。
选用要求: (1)应根据介质性质、最高工作压力和温度正确选用。 (2)盛装0℃以下的介质的压力容器应选防霜液面计。 (3)寒冷地区事外使用的液面计应保温或选夹套型。 (4)易燃、毒性程度为极度、高度危害的液化气体压力 容器应选板式或自动液面指示计,并应有防止泄漏的保护 装置。

人孔和手孔ppt课件

人孔和手孔ppt课件
(2)人孔启闭件及其安装尺寸表 见表11-3
第一节 人孔和手孔
3.人、手孔的材料
见表11-5,请看表下的注明。
4.人、手孔的最高无冲击工作压力
基本上筒节工作是安全的。若有怀疑,原则上可以从 第十章表10-29查取最高无冲击工作压力来验算一下 筒节的强度。
第一节 人孔和手孔
快开式人孔
容器在使用过程中,人孔需要经常打开时,可 选用快开式结构人孔。下图所示是一种回转盖快开 人孔的结构图。
状有圆形和椭圆形两种。椭圆形人孔的短轴应与受压容器 的筒身轴线平行。圆形人孔的直径一般为400mm。容器压力 不高或有特殊需要时,直径可以大一些,圆形标准人孔的 公称直径有400,450,500和600四种。
第一节 人孔和手孔
• 1.人孔类型 根据是否承压,人孔有常压和承压两种。 根据法兰类型,承压人孔有板式平焊法兰人孔 • (图11-1)、带颈平焊法兰人孔(图11-2)和带颈对焊
500 < Di≤1000
Di>1000
手孔2个
人孔1个, 或手孔2个 (当容器无 法开人孔时)
检查孔最小尺寸(mm)
备注
人孔
Φ 400 或长圆孔 400×250 380×280
手孔
φ 75 或长圆孔75×50
Φ 100 或长圆孔100×80
Φ 150
或长圆孔 150×100
球罐人孔 最小500mm
第一节 人孔和手孔
5.人孔标记
第二节 视镜与液面计
• 一、视镜 视镜:用来观察设备内部情况的,此外也可用作物
料液面指示镜。普通视镜有两种: a.不带颈视镜:结构简单,不易结料。有比较广泛 的视察范围,其标准结构可以用到0.6MPa。
第二节 视镜与液面计

第十一章 打眼

第十一章 打眼

25
HZJA 1--柱体;2--活柱;3--顶盖4--锁箍 5--水平楔;6--底座
HZJA-1000型支柱工作特性曲线 1—实验室测定结果;2—井下测定结果 26
• 液压支柱是利用高压 油或乳化液来升柱支 撑顶板。高压油(乳 化液)由外部泵站供 给,也可把油事先注 入支柱内,再靠支柱 本身内的油泵加压为 高压油。前者称为外 注式支柱;后者称为 内注式支柱。
34
35
36
37
38
图11—13 垛式液压支架 1—顶梁;2—前梁;3—立 柱;4—控制阀;5—推移装置 ;6—底座
图11—14 节式液压支架 1—前梁;2—立柱;3—底 座;4—千斤顶;5—阀座; 6—弹簧钢带
39
• (二)掩护式液压支架
– 这种支架一般由顶梁、掩护梁、底座、立柱、连杆、推移和操纵 装置等组成。这种支架的顶梁较短,掩护梁较长,其上、下端分 别与顶梁和底座铰接,而立柱一般是支承在掩护梁与底座之间, 承受掩护梁上的矸石,故称为掩护式支架。
四、顶板下沉 在工作面推进过程中 ,采空区不断扩大,上 覆岩层移动下沉而破坏 ,根据破坏的特征,上 覆岩层沿竖直方向自下 而上可分为三带:冒落 带、裂隙带、弯曲下沉 带。在这三带中,冒落 带和裂隙带直接关系到 工作面的顶板管理,弯 曲下沉带对工作面没有 多大影响。
图5—5岩层移动推测图 (a)岩层内部破坏推测图;(b)裂隙带岩层移动曲线; (c)沿工作面推进方向的分区 1—冒落带;2—裂隙带;3—弯曲下沉带
HDJA型金属顶梁 1—接头;2—梁体;3—耳子;4—销子;5—调角楔
28
29
第三节
工作面支架的结构、性能和选择
二、自移式液压支架(液压支架) • 为了解决支护与落煤不相适应的情况,必须实行支护工作机械化。自移 式液压支架就是一种维护回采空间的机械化支护设备。它以高压液体为 动力,使支护顶板、移架、切顶、推移输送机等工序一起完成。 • 实践表明:液压支架具有支护性能好、强度高、移设速度快、安全可靠 等优点。它与可弯曲输送机和采煤机为配合使用,就组成了回采工作面 的综合机械化设备,实现了综合机械化采煤。 • 目前国产的液压支架类型有:BZZC型、TZ型、WKM—400型、DM—400型 、ZYZ型、ZY型等。 • 按液压支架与围岩的相互作用,可分为:支撑式、掩护式、支撑掩护式 三种。

卧式容器的支座[宝典]

卧式容器的支座[宝典]

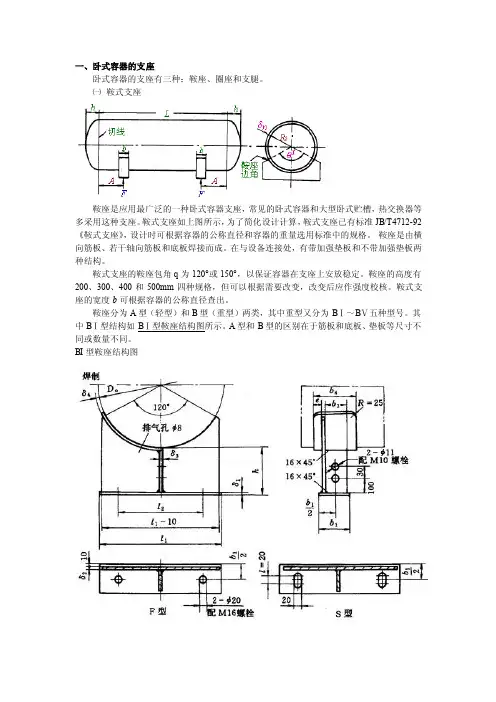

一、卧式容器的支座卧式容器的支座有三种:鞍座、圈座和支腿。

㈠鞍式支座鞍座是应用最广泛的一种卧式容器支座,常见的卧式容器和大型卧式贮槽,热交换器等多采用这种支座。

鞍式支座如上图所示,为了简化设计计算,鞍式支座已有标准JB/T4712-92 《鞍式支座》,设计时可根据容器的公称直径和容器的重量选用标准中的规格。

鞍座是由横向筋板、若干轴向筋板和底板焊接而成。

在与设备连接处,有带加强垫板和不带加强垫板两种结构。

鞍式支座的鞍座包角q为120°或150°,以保证容器在支座上安放稳定。

鞍座的高度有200、300、400和500mm四种规格,但可以根据需要改变,改变后应作强度校核。

鞍式支座的宽度b可根据容器的公称直径查出。

鞍座分为A型(轻型)和B型(重型)两类,其中重型又分为BⅠ~BⅤ五种型号。

其中BⅠ型结构如BⅠ型鞍座结构图所示。

A型和B型的区别在于筋板和底板、垫板等尺寸不同或数量不同。

BI型鞍座结构图鞍座的底板尺寸应保证基础的水泥面不被压坏。

根据底板上螺栓孔形状的不同,每种型式的鞍座又分为固定式支座(代号F)和滑动式支座(代号S)两种安装形式,固定式鞍座底板上开圆形螺栓孔,滑动式支座开长圆形螺栓孔。

在一台容器上,两个总是配对使用。

在安装活动支座时,地脚螺栓采用两个螺母。

第一个螺母拧紧后倒退一圈,然后用第二个螺母锁紧,这样可以保证设备在温度变化时,鞍座能在基础面上自由滑动。

长圆孔的长度须根据设备的温差伸缩量进行校核。

一台卧式容器的鞍式支座,一般情况下不宜多于两个。

因为鞍座水平高度的微小差异都会造成各支座间的受力不均,从而引起筒壁内的附加应力。

采用双鞍座时,鞍座与筒体端部的距离A可按下述原则确定(见上图):当筒体的L/D较大,且鞍座所在平面内又无加强圈时,应尽量利用封头对支座处筒体的加强作用,取A≤0.25D;当筒体的L/D较小,d/D较大,或鞍座所在平面内有加强圈时,取A≤0.2L。

㈡圈座在下列情况下可采用圈座:对于大直径薄壁容器和真空操作的容器,因其自身重量可能造成严重挠曲;多于两个支承的长容器。

化工容器设计

化工容器设计
例如公称直径15mm或1/2英寸,外 径21.3mm,壁厚2.75mm(普通) 3.25mm(加厚)
有缝管的公称直径:
❖每一公称直径对应一外径,其内径 数值随厚度不同而不同。
❖有缝管按厚度可分为薄壁钢管、普 通钢管和加厚钢管。
❖管路附件也用公称直径表示,意义 同上
无缝钢管的公称尺寸:
分热轧管和冷拔管。 无缝钢管不用公称直径而是以外径乘厚度
㈠ 国内标准
❖1989我国压力容 器标准化技术委员 会制订了GB150-89 《钢制压力容器》
❖1998年修订成 GB150-1998,使标 准更加完善。
㈠ 国内标准
❖GB150《钢制压力容器》内容包括: ✓压力容器板壳元件计算 ✓容器结构要素的确定 ✓密封设计 ✓超压泄放装置的设置 ✓容器的制造 ✓验收的要求
按材料
金属容器:钢制, 铸铁,有色金属容器
非金属材料:既可作为容器的衬里, 又可作为独立的构件。
按材料
应用最多是低碳钢和普通低合金钢, 腐蚀严重或产品纯度要求高用不锈 钢、不锈复合钢板、铝板及钛材。 在深冷操作中,可用铜或铜合金; 常用非金属材料的有:硬聚氯乙烯、 玻璃钢、不透性石墨、化工搪瓷、 化工陶瓷及砖、板、橡胶衬里等
一、容器的结构
壳体(筒体)、封头(端盖)、法兰、支座、接口管及人孔等 组成。常低压化工设备通用零部件标准直接选用。
二、容器的分类
压力容器分类
•按容器的形状 •按承压性质 •按管理
按容器壁温 •其它 按金属材料
按应用情况
按容器的形状
按容器形状分类
名称
特点
方形\矩 平板焊成,制造简便,但承压能 形容器 力差,只用作小型常压贮槽
压力容器设计
材料的韧性

催化裂化装置操作工(中级)题库含参考答案

催化裂化装置操作工(中级)题库含参考答案

催化裂化装置操作工(中级)题库含参考答案一、单选题(共75题,每题1分,共75分)1.分馏塔顶油气分离器液面暴涨的原因( )A、提升管蒸汽量大幅度提高B、催化剂循环量大幅提高C、提升管进料量大幅度提高D、主风量大幅提高正确答案:A2.分馏塔底液面过高,处理不正确的是( )。

A、提高油浆循环量B、提高油浆回炼量C、提高重轻柴油抽出量D、加大油浆外排量正确答案:A3.管线吹扫时,流量计有副线走副线,无副线()。

A、走主线B、接短管C、拆流量计D、不必吹扫正确答案:B4.反应器内构件材料一般选用( )板材。

A、10GB、20GC、40GD、30G正确答案:B5.外取热器管束内漏,造成再生器压力急剧上升,两器差压无法控制应立即( )。

A、降低处理量B、关闭外取热器C、关闭内漏管束D、切断进料正确答案:D6.汽包干锅时,外取热器及再生器密、稀相床温度急剧( )。

A、无法确定B、上升C、下降D、不变正确答案:B7.保证柴油的供油量、雾化状态、燃烧情况和高压油泵的重要指标是( )。

A、十六烷值B、粘度C、凝固点D、闪点正确答案:B8.油浆固体含量高于( ),会造成管道阻塞油浆泵抽空。

A、6g/LB、3g/LC、4g/LD、5g/L正确答案:A9.燃烧油调节幅度不能太大,以免发生超温和()。

A、催化剂跑损B、催化剂热崩C、催化剂温度不均D、催化剂偏流正确答案:B10.筒体、封头、支座、法兰、手孔和人孔、视镜、液面计、补强圈等属于( )。

A、通用零件B、工艺零件C、基础零件D、常用零件正确答案:A11.引循环水时将冷换设备的操作错误的是()。

A、先将循环水冷换设备中垃圾吹扫掉B、先引介质再引循环水C、冷换设备出口前的放空阀打开将管道和冷换设备内的空气赶走D、引循环越慢越好正确答案:B12.提升管底部喷汽油的弊端是会导致()收率下降。

A、焦炭B、汽油C、液化气D、柴油正确答案:B13.在板式塔中,气液两相在塔内逐板接触进行()交换。

催化裂化装置操作工(中级)试题+答案

催化裂化装置操作工(中级)试题+答案

催化裂化装置操作工(中级)试题+答案一、单选题(共80题,每题1分,共80分)1、增压机开机时,机组各阀门开关位置错误的是()。

A、入口阀全开B、出口阀全关C、放空阀全开D、主油泵出入口阀全开正确答案:A2、当到达某温度时油品与空气接触不需引火油品会发生激烈氧化反应而产生火焰发生这种现象的最低温度为( )。

A、自燃点B、闪点C、燃点D、闪火点正确答案:A3、制图标准中对其在图框中的方位有明确规定,并且规定标题栏内文字的书写方向应与图样的阅读( )。

A、有明确规定B、方向一致C、方向相反D、无具体要求正确答案:B4、原料油带水会导致反应压力( )。

A、降低B、不变C、上升D、无法确定正确答案:C5、当油浆停止外送时,油浆外送线要给汽防止( )。

A、不畅B、结焦C、超温D、凝线正确答案:D6、降量时,为保证提升管线速流化正常,相应开大提升管( )。

A、事故蒸汽B、汽提蒸汽C、预提升蒸汽D、雾化蒸汽正确答案:A7、在保证柴油凝点和闪点合格的情况下,通过( )柴油初馏点可以提高轻柴油收率。

A、提高B、保持C、降低D、不确定正确答案:C8、柴油混合气形成的速度,决定于蒸发速度,柴油的( )对蒸发速度影响很大。

A、十六烷值B、粘度C、馏分组成D、凝点正确答案:C9、蒸汽或油气负荷( ),各个回流没有调整好大幅度波动,会引起分馏塔冲塔。

A、不变B、没有影响C、过大D、过小正确答案:C10、关于设备吹扫的说法,下列表述错误的是( )。

A、从外往塔、容器内吹扫,则必须先对入塔、容器管线吹扫干净B、管线的吹扫原则上要顺流程走向,先付线,后主线C、先对各塔、容器吹扫,再向外吹附属设备及管线D、吹扫流程中的调节阀、孔板及流量计等元件应拆除正确答案:B11、反应温度适当升高,可使汽油收率( )。

B、不变C、无法确定D、降低正确答案:A12、下列选项中属于柴油分析单内容的是()。

A、蒸气压B、辛烷值C、十六烷值D、甲醇含量正确答案:C13、互相混合的两油品的组成及性质相差越大、黏度相差越大,则混合后实测的黏度与用加和法计算出的黏度两者相差就( )。

人孔和手孔

人孔和手孔
状有圆形和椭圆形两种。椭圆形人孔的短轴应与受压容器 的筒身轴线平行。圆形人孔的直径一般为400mm。容器压力 不高或有特殊需要时,直径可以大一些,圆形标准人孔的 公称直径有400,450,500和600四种。
第一节 人孔和手孔
1.人孔类型
根据是否承压,人孔有常压和承压两种。
根据法兰类型,承压人孔有板式平焊法兰人孔
第一节 人孔和手孔
5.人孔标记
第二节 一视、镜视镜与液面计
视镜:用来观察设备内部情况的,此外也可用作物 料液面指示镜。普通视镜有两种:
a.不带颈视镜:结构简单,不易结料。有比较广泛 的视察范围,其标准结构可以用到0.6MPa。
第二节一、视视镜镜与液面计
b.带颈视镜:当视镜需要斜装,或设备直径较小时, 则需要采用带颈视镜
第一节 人孔和手孔
2.人孔尺寸表
(1)受压元件尺寸表见表11-2 说明:
a.当PN>0.6MPa时,最好不要再使用板式平焊法兰人孔。 b.带颈平焊与带颈对焊这两种法兰的法兰盘厚度,在 PN1.0~4.0MPa范围内是相同的,但表中却进行了限定。 必要时可以自定。 c. 密封面尺寸从表10-28查取。 d.不管人孔盖的开启方式如何,都采用表11-2。 e.表中所给人孔总质量是近似的(突面密封面)。
液面计S 0.6-ⅢJ
Hale Waihona Puke 第二节 另视外镜三种与标液记面方法计:
第二节4.液视面镜计与的安液装面计
对于承压容器,一般都是将液面计通过法兰、 活接头或螺纹接头与设备联接在一起。
第二节 视镜与液面计
本章法兰结束
容器其它附件学习无限期盼中 。。。。。
500 < Di≤1000
Di>1000
手孔2个

压力容器的设计_ 压力容器零部件(支座及开孔)

压力容器的设计_ 压力容器零部件(支座及开孔)

壳体开孔满足全部条件,可不另行补 强:
(1) 设计压力小于或等于2.5MPa; (2) 两相邻开孔中心的间距(对曲面间距 以弧长计算)应不小于两孔直径之和的 两倍; (3) 壳体名义壁厚大于12mm,接管公称 外径小于或等于80mm;壳体名义壁厚 小于或等于12mm ,接管公称外径小于 或等于50mm (4) 接管最小壁厚满足表4-19的要求。
设备直径大,可同时用几组液面计接管。
现有标准中有反射式玻璃板液面计、 反射式防霜液面计、透光式板式液 面计和磁性液面计。
第二节 容器支座
概述:
容器支座,支承容器重量、固定容器 位置并使容器在操作中保持稳定。 结构型式由容器自身的型式决定,分 卧式容器支座 立式容器支座 球形容器支座
一、立式容器支座
立式容器的支座主要有 耳式支座 支承式支座 裙式支座 中、小型直立容器常采用前二种, 高大的塔设备则广泛采用裙式支座。
3. 不需补强的最大开孔直径
计算壁厚考虑了焊缝系数,钢板规格,壳 体壁厚超过实际强度,最大应力值降低, 相当于容器已被整体加强。 且容器开孔总有接管相连,其接管多于实 际需要的壁厚也起补强作用。 容器材料有一定塑性储备,允许承受不是 十分过大的局部应力,所以当孔径不超 过一定数值时,可不进行补强。
第三节 容器的开孔补强
一. 容器开孔应力集中现象及其原因
容器为什么要开孔? 工艺、安装、检修的要求。 开孔后,为什么要补强? 削弱器壁的强度,出现不连续, 形成高应力集中区。
峰值应力通常较高,达到甚至超 过材料屈服极限。 局部应力较大,加之材质和制造 缺陷等, 为降低峰值应力,需要对结构开 孔部位进行补强,以保证容器 安全运行。
㈠ 耳式支座
• 简称耳座,筋板和支脚板。 广泛用在反应釜及 立式换热器等直立设备上。 简单、轻便,但局部应力较大。 当设备较大或器壁较薄应加垫板。 不锈钢制设备,用碳钢作支座,防止合 金元素流失,也需加一个不锈钢垫板。

化工反应过程之釜式反应器

化工反应过程之釜式反应器

釜式反应器的搅拌装置
搅拌器的作用,通过搅拌达到物料的充分混合,增强 物料分子碰撞,强化反应器内物料的传质传热
搅 拌 器 类 型
搅拌器的选型主要根据物料性质、搅拌目的 及各种搅拌器的性能特征来进行
釜式反应器的搅拌装置
挡板:一般是指固定在反应釜内壁上的长条
挡 形板挡板。它可把切线流转变为轴向流和径 板 向流,增大了液体的湍动程度,从而改善了
多个连续操作釜式反应器的串联
FA0
FA1
C A0
CA1
1
FA2
CA2
2
FAi1
C Ai 1
FAi
CAi
i
FAN 1 CiN 1
FAN
CiN N
任一釜物料衡算 FA(i1)dt FAidt (rA )iVRidt 0
VR i
FA0
(x Ai x A(i1) ) (rA )i
c A0 V0
(x Ai x A(i1) ) (rA )i
V0 c p (T T0 ) KA(T TW ) VR (rA )(H r )
连续操作釜式反应器的热稳定性
热稳定性判断:
放热速率: QR VR (rA )(H r ) 恒容一级不可逆反应:
QR
V0cA0 (H r )k0 exp( E RT) 1 k0 exp( E RT)
移热速率: QC V0 c p (T T0 ) KA(T TW )
热稳定条件: Qc QR
dqr dqg dT dT
连续操作釜式反应器的热稳定性
操作参数的影响:
着火点和熄火点
定态温度会随着操作条件的改变而改变。 放热反应可能有多定态;吸热反应:定态唯一。
项目四、釜式反应器的技能训练

人孔、手孔、视镜和液面计

人孔、手孔、视镜和液面计
• 4、特殊场合球罐底部可不设人孔。 • 5、盛装液态介质的压力容器不设置在底封头或长期被液
体浸没的位置。
• 6、长圆形人孔或椭圆形人孔长轴应垂直于圆筒壳的轴线。
6.HG-2014人孔与手孔标准简介
回 转 盖 人 孔
垂 直 吊 盖
水 平 吊 盖
21




















说明: 1.只有回转
第11章 人孔、手孔、视镜和液面计
11.1 人孔和手孔 压力容器开设手孔和人孔是为了检查设备的内部空 间以及安装和拆卸设备的内部构件。
把手 端盖
法兰 筒节
1
《钢制化工容器结构设计规定》(HG/T 20583-2011):
1.人孔的设置规定
• a、容器公称直径大于或等于1000mm时宜设置人孔。 • b、容器公称直径小于1000mm时宜优先考虑设置手孔
30
玻璃板液面计系列标准HG/21588-95
型号: T—透光式;R—反光式;S—视镜式
液面计画法
筒 体
注:“+”符号的线条为粗实线。
液面计的选用
选取液面计需要的性能参数:公称压力、使用温 度、液面计材料、结构型式及公称长度。
根据需要观察的液面高度范围,确定液面计接口 管的安装方法。
液面计接口管的安置
视镜与容器有两种连接形式:视镜座外缘直接与 容器壳体相焊接或视镜座由配对法兰夹持固定。
规格及系列见表11-15. 视镜材料见表11-16。 视镜尺寸分别见表11-17。
(二)液面计
液面计是用来观察设备内部液面位置的装置。液面计 结构有多种型式,最常用的是玻璃管液面计、玻璃板

化工原理各章节总结概念解释

化工原理各章节总结概念解释

第一章 流体流动质点 含有大量分子的流体微团,其尺寸远小于设备尺寸,但比起分子自由程却要大得多。

连续性假定 假定流体是由大量质点组成的、彼此间没有间隙、完全充满所占空间的连续介质。

拉格朗日法 选定一个流体质点, 对其跟踪观察,描述其运动参数(如位移、速度等)与时间的关系。

欧拉法 在固定空间位置上观察流体质点的运动情况,如空间各点的速度、压强、密度等,即直接描述各有关运动参数在空间各点的分布情况和随时间的变化。

定态流动 流场中各点流体的速度u 、压强p 不随时间而变化。

轨线与流线 轨线是同一流体质点在不同时间的位置连线,是拉格朗日法考察的结果。

流线是同一瞬间不同质点在速度方向上的连线,是欧拉法考察的结果。

系统与控制体 系统是采用拉格朗日法考察流体的。

控制体是采用欧拉法考察流体的。

理想流体与实际流体的区别 理想流体粘度为零,而实际流体粘度不为零。

粘性的物理本质 分子间的引力和分子的热运动。

通常液体的粘度随温度增加而减小,因为液体分子间距离较小,以分子间的引力为主。

气体的粘度随温度上升而增大,因为气体分子间距离较大,以分子的热运动为主。

总势能 流体的压强能与位能之和。

质量守恒方程 222111A u A u ρ=ρ静力学方程 g z p g z p 2211+=+ρρ 可压缩流体与不可压缩流体的区别 流体的密度是否与压强有关。

有关的称为可压缩流体,无关的称为不可压缩流体。

牛顿流体与非牛顿流体的区别 流体行为是否符合牛顿粘性定律dydu µτ=,符合的为牛顿流体,不符合的为非牛顿流体。

伯努利方程的物理意义 流体流动中的位能、压强能、动能之和保持不变。

平均流速 流体的平均流速是以体积流量相同为原则的。

动能校正因子 实际动能之平均值与平均速度之动能的比值。

均匀分布 同一横截面上流体速度相同。

均匀流段 各流线都是平行的直线并与截面垂直, 在定态流动条件下该截面上的流体没有加速度, 故沿该截面势能分布应服从静力学原理。

化工设备设计基础-13

化工设备设计基础-13

垫板
底板 腹板
筋板
(2)鞍式支座在同一直径下分为轻型(A型)、重型 (B型)两种,主要是考虑了在同一直径的容器,由于 内部结构、长径比及内部物料等因素使得容器的总重量 有很大的差别。 重型鞍座可满足卧式换热器,介质比重较大或L/D 较大卧式容器的要求;轻型鞍座则满足一般卧式容器的 使用要求。 但容器直径DN≤900mm,鞍座未设轻型结构,原因 容器直径太小其重量差别不大,此时轻型与重型的尺寸 及用途相差不大。
(3)鞍座间距.尽量使支座中心到封头切线的距离A小 于或等于0.5Ra,当无法满足A小于或等于0.5Ra时, A不宜大于0.2L。(JB/T4731-2005 6-1-1) (4)选用F、S型各一, S型鞍座的定位尺寸
5
5
4.鞍座标记
JB/T4712.1-2007,鞍座X X- X 固定鞍座F,滑动鞍座S 公称直径,mm 型号(A,BI,---BV)
2.碳素钢与低合金钢人孔、手孔 《碳素钢与低合金钢人孔、手孔》标准,其标淮号为 e ( ) HG21515~21535—2005) D L 1.17 D 2.2 E ( ) 2.6 E Do L D 详细标准号及相关说明见教材P353-,表11-2。 Do
2.5 e
cr
0
e
3.不锈钢人孔、手孔 (HG21594-21604) P373
⑥耳式支座标记
JB/T4712.3-2,007耳座 X X-X
3
=X
垫板厚度,标准可不标 筋板或底板材料代号
支座号(1,2,3---) 型号(A,AN,B,BN)
2.支承式支座(JB/T4712.2-2007)(p419)
Chap. 11 人孔、手孔、视镜和液面计 一、人孔和手孔 1、容器上开设人孔、手孔的规定 e ( ) e (1)最少数量与最小尺寸的规定 P P353表11-1 2.6 E Do P 2.2 E ( ) L Do

化工机械设备基础 第十章 人孔、手孔、视镜和液面计

化工机械设备基础 第十章 人孔、手孔、视镜和液面计

人孔——当设备的直径超过900mm时设置。 圆形人孔——400mm 椭圆形——450mm×350mm 人孔一共有13种形式: 常压人孔、回转盖板式平焊法兰人孔、回转盖带颈平焊法兰 人孔、回转盖带颈对焊法兰人孔、垂直吊盖板式平焊法兰人 孔、垂直吊盖带颈平焊法兰人孔、垂直吊盖带颈对焊法兰人 孔、水平吊盖板式平焊法兰人孔等
水平吊盖带颈平焊法兰人孔
行业标准
1 碳素钢、低合金钢人孔和手孔类型与技术条件 HG 21514-95 2 常压人孔 HG 21515-95 3 回转盖板式平焊法兰人孔 HG 21516-95 4 回转盖带颈平焊法兰人孔 HG 21517-95 5 回转盖带颈对焊法兰人孔 HG 21518-95 6 垂直吊盖板式平焊法兰人孔 HG 21519-95 7 垂直吊盖带颈平焊法兰人孔 HG 21520-95 8 垂直吊盖带颈对焊法兰人孔 HG 21521-95 9 水平吊盖板式平焊法兰人孔 HG 21522-95 10 水平吊盖带颈平焊法兰人孔 HG 21523-95 11 水平吊盖带颈对焊法兰人孔 HG 21524-95 12 常压旋柄快开人孔 HG 21525-95 13 椭圆形回转盖快开人孔 HG 21526-95 14 回转拱盖快开人孔 HG 21527-95
第二节 视镜
公称直径有50~150mm五种,公称压力达25MPa 当视镜需要斜装或设备直径较小时,需采用带颈视镜
不带颈视镜
带颈视镜
ZZHB直通视镜
第三节 液面计
浮球液位计
液面计与设备的联接
UHZ磁浮子液位计 QA300超声题
常压手孔
旋柄快开手孔
手孔一共有8种形式:
常压手孔、板式平焊法兰手孔、带颈平焊法兰手孔、带颈 对焊法兰手孔、回转盖带颈对焊法兰手孔、常压快开手孔、 旋柄快开手孔、回转盖快开手孔。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

14
§11-2 视镜与液面计
一、视镜
1.普通视镜
⑴不带颈视镜:视镜上的凸缘直接焊在设备上,结构简单, 不易结料,观察范围广。
15
§11-2 视镜与液面计
一、视镜
1.普通视镜
⑵带颈视镜:用于需要斜装或设备直径较小时。
16
视镜材料:
视镜标记:
视镜ⅡPg10 Dg100, HGJ 501-86-17 带颈视镜ⅠPg106 Dg80, HGJ 502-86-5
17
2.钢与玻璃烧结视镜
18
二、液面计
玻璃管液面计
19
⑵液面计
承压容器,一般都是将液面计通过 法兰、活接头或螺纹接头与设备联 接在一起。
玻璃板式液面计
20
现有标准中有反射式玻璃板液面计、反射式防霜 液面计、透光式板式液面计和磁性液面计。
设备直径大可同时用几组液面计接管。
21
无腐蚀或轻微腐蚀,无需作内部检查和清理的 压力容器; 制冷装置用压力容器; 换热器。
6
二、碳素钢与低合金钢人孔、手孔 ⑴常见的人孔形式 ①回转盖人孔
7
②垂直吊盖人孔
8
③水平吊盖人孔
9
⑵人、手孔盖的密封结构
10
⑶手孔结构
11
⑷人、手孔的材料
12
⑸不锈钢人、手孔
①回转盖不锈钢人孔
13
②快开式不锈钢人孔
第十一章 人孔、手孔、视 镜和液面计
容器的开孔接管
化工容器为了满足工艺、安装、检修等要求,在筒体或封 头上往往需要开设各种用途的孔。
如输送介质的工艺接管口;
安装仪器仪表的检查孔(温度计、压力表、液位计的接管 口、采样口); 设备安装和检修的开孔(人孔、手孔)。
2
接口管
⑴焊接接管
焊接设备的接口管长度
3
⑵铸造接管
铸造设备接管可与筒体一并铸出。
⑶螺纹接管
螺纹管主要用来接温度计、压力表或液面计等; 有阴螺纹和阳螺纹两种。
4
§11-1 人孔和手孔
一、容器上开设人孔、手孔的规定
1.最少数量与最小尺寸的规定
5
2.符合下列条件之一的容器可不开设检查孔
筒体内径≤300mm的压力容器;
压力容器上设有可以拆卸的封头或盖子;
