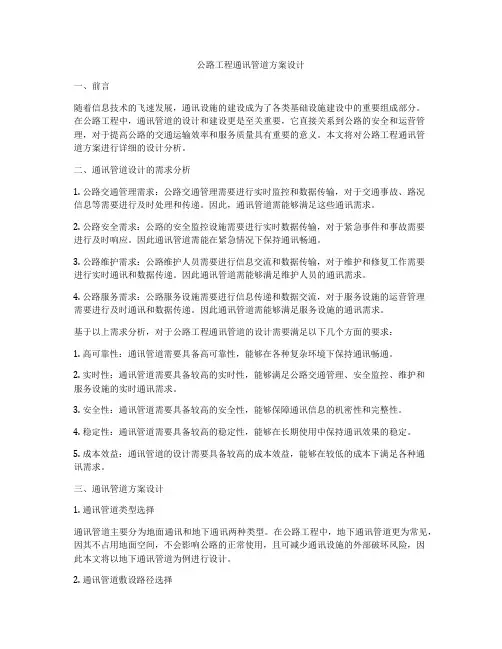

公路工程通讯管道方案设计
公路工程通讯管道方案设计一、前言随着信息技术的飞速发展，通讯设施的建设成为了各类基础设施建设中的重要组成部分。
在公路工程中，通讯管道的设计和建设更是至关重要，它直接关系到公路的安全和运营管理，对于提高公路的交通运输效率和服务质量具有重要的意义。
本文将对公路工程通讯管道方案进行详细的设计分析。
二、通讯管道设计的需求分析1. 公路交通管理需求：公路交通管理需要进行实时监控和数据传输，对于交通事故、路况信息等需要进行及时处理和传递。
因此，通讯管道需能够满足这些通讯需求。
2. 公路安全需求：公路的安全监控设施需要进行实时数据传输，对于紧急事件和事故需要进行及时响应。
因此通讯管道需能在紧急情况下保持通讯畅通。
3. 公路维护需求：公路维护人员需要进行信息交流和数据传输，对于维护和修复工作需要进行实时通讯和数据传递。
因此通讯管道需能够满足维护人员的通讯需求。
4. 公路服务需求：公路服务设施需要进行信息传递和数据交流，对于服务设施的运营管理需要进行及时通讯和数据传递。
因此通讯管道需能够满足服务设施的通讯需求。
基于以上需求分析，对于公路工程通讯管道的设计需要满足以下几个方面的要求：1. 高可靠性：通讯管道需要具备高可靠性，能够在各种复杂环境下保持通讯畅通。
2. 实时性：通讯管道需要具备较高的实时性，能够满足公路交通管理、安全监控、维护和服务设施的实时通讯需求。
3. 安全性：通讯管道需要具备较高的安全性，能够保障通讯信息的机密性和完整性。
4. 稳定性：通讯管道需要具备较高的稳定性，能够在长期使用中保持通讯效果的稳定。
5. 成本效益：通讯管道的设计需要具备较高的成本效益，能够在较低的成本下满足各种通讯需求。
三、通讯管道方案设计1. 通讯管道类型选择通讯管道主要分为地面通讯和地下通讯两种类型。
在公路工程中，地下通讯管道更为常见，因其不占用地面空间，不会影响公路的正常使用，且可减少通讯设施的外部破坏风险，因此本文将以地下通讯管道为例进行设计。
聚诚通信--传输--管道设计讲义
聚诚通信--传输--管道设计讲义第一章电缆通信管道设计部分电缆通信管道是由人孔或手孔将管路连接起来组成的。
可分为用户管道和中继管道。
用户管道按其使用要求可分为主干管道和配线管道。
管道的特点：容量大、可以保护电缆、只占用地下断面有利于市政规划和建设。
第一节目前建设管道所用的材料目前通信管道建设混凝土管和塑料管两种，混凝土管主要采用6孔混凝土管，塑料管主要采用波纹管和多孔梅花管。
混凝土管的种类根据混凝土管管材所用的材料和其制造方法不同，分为干打管和湿打管两种，目前较多采用的是干打法。
干打法：制管的材料：425水泥和粗砂或中砂，按1：3的比例加入30％的水，（温度为15－20℃时）。
制管方法：1、搅拌均匀砂浆2、将砂浆装入管模分层夯实3、拆模后，谅12－24小时（视当时气候温度而定）4、在水池中侵泡养护七昼夜。
5、浇水养护21个昼夜。
制造时的优缺点1、制作较湿打管简单2、管芯钢管容易抽出3、容易拆卸管模4、管孔内壁较光滑5、水泥用量较大6、需要建设水池等设施湿打法：制管的材料：按150＃混凝土配制（石子的粒径不大于1cm）制管方法：1、搅拌均匀混凝土2、将混凝土倒入管模中进行震动捣实成型3、蒸汽养护二小时左右（视当时气候温度而定）4、拆模后进行露天养护14昼夜以上制造时的有缺点1、因采用蒸汽养护，管模周转率低，制造成本增加。
2、拆模和抽出管芯较麻烦3、管孔内壁不够光滑4、因增加石子用量水泥用量减少，比干打管较少约15％－20％。
5、不需建设水池水泥水化作用较好。
混凝土管的规格、体积和重量1、混凝土管的规格：目前我国所采用的混凝土管的规格及立体图如下：混凝土管规格图单位：mm混凝土管的外壁厚度：主要根据对抗压、抗折强度及抗冲击强度的要求而定的。
我国和其它国家混凝土管外壁厚度均采用25mm。
混凝土管的长度：混凝土管每节的长度，主要由重量来决定，混凝土管重量较大，因此每节长度不宜过长，否则给施工带来较多的困难，通常根据常用的四孔、六孔混凝土管的重量确定每节的长度为60cm。
通信管道设计参考资料
通信管道设计参考资料天津市通信管道⼯程设计部分标准暂⾏规定天津市电话局⼯程建设部天津市电话局计划处天津市邮电设计院⼀九九九年六⽉⽬录1、前⾔2、天津市通信管道⼯程部分设计标准的暂⾏规定。
3、附件⼀：《各种程式⼈(⼿)孔⼟⽅量》。
4、附件⼆：《不同断⾯管道沟单位长度的⼟⽅量》。
5、附件三：《⽔泥通信管道包封⽤混凝⼟体积⼀览表》。
6、附件四：天津市电话局通信管道⼈(⼿)孔型号。
7、附件五：《特殊管道(过铁路，过河，过公路)建设费⽤的参考标准》。
8、附件六：市政关于道路挖掘修复标准。
9、附件七：单位长度（100M）各种程式管道垫层沙浆⽤量表。
天津市通信管道⼯程部分设计标准的暂⾏规定⼀、⼈（⼿）孔的选⽤标准。
1、三区五县2、电话局⼆、⼯作量的计算问题1、挖⼟⽅量：⼈孔挖⼟⽅量⽬前有三个参考标准，现采⽤适中标准，参照《邮电设计技术》关于《标准⼈孔的推⼴使⽤》的标准，见附件⼀。
⼿孔挖⼟⽅量没有统⼀标准，经计算已形成⼀个参考资料，见附件⼀。
2、管道沟抽⽔全部按中⽔流标准考虑。
⼈孔坑抽⽔全部按中⽔流标准考虑。
3、挡⼟板（管道沟、⼈孔坑）：⼈孔坑、管道沟挖⼟⽅量按《设计⼿册》中放坡系数最低标准计算⼟⽅量，不考虑挡⼟板。
见附件⼆。
遇有特殊地理条件，⼈孔坑管道沟挖⼟⽅量不考虑放坡，重新计算⼟⽅量，全部考虑挡⼟板。
实际挖⼟⽅量要考虑破路时已挖部分⼟⽅量。
4、管道混凝⼟包封的⼯作量参照《定额⼿册》附录⼆⼗六执⾏，见附件三。
5、为了确保通信管道建设的⼯程质量，塑料管与管之间考虑1.5CM厚的沙浆垫层，并相应增加劳⼒和材料，单位长度（100M）沙浆⽤量见付表七。
三、定额选⽤问题1、⼈（⼿）孔防⽔⼯程定额选⽤TX2-129，TX2-130防⽔沙浆抹⾯（五层）。
各种⼈⼿孔的防⽔⾯积见附件⼀。
2、管道混凝⼟包封选⽤碎⽯，#100标号的定额。
3、定额库中增加中⽅Ⅱ型⼿孔，防盗井盖（⼈孔），⽔泥井盖（⼈孔），椭圆型⽔泥井盖（⼿孔）的定额标准。
通信管道设计
10
管道容量的确定
4、备用管孔：所谓备用管孔，就是将来预备使用的管孔。一般考 虑备用管孔数量为1-2孔即可。它是作为(光)电缆发生故障，无法修理 或工程上更换时需用的。比如一条六孔管道，穿放光(电)缆，最多占用 五个管孔，剩余的一个管孔，就是备用管孔。如果穿放光(电)缆中的其 中某一条(光)电缆发生故障，无法修理时，则可利用备用管孔穿放(光) 电缆，通过割接后，再将故障(光)电缆抽出，这样仍有一个管孔可作为 备用管孔。 5、局前管孔，局前管道管孔数，等于各方向进入局前人孔的管孔 数量的总和（不进局的(光)电缆所占用的管孔除外）。 以上将用户管孔、中继线管孔、专用管孔、备用管孔加起来，就是 各段管道终期管孔数量。若工程一次建成，则就按照这个终局期管孔数 量进行建筑管道。
7
路由及位置的选择
8、避免在城市规划将来要改建或废除的道路中埋设管道。有些道 路规划和目前道路情况有较大的出入。如按规划要求建筑管道，则例穿 过较多的旧房、湖沼或洼地等障碍物，从而增加额外的工程费用，又导 致施工的复杂性；如无法和相关单位协商解决时，可以采取临时性的过 渡措施。例如使用直埋电缆穿越或选择迂回的管道路由，待条件成熟的 再作水久性的管道建设。采用迂回路由对工程的建设费用虽有增加，但 建成后增加了网路调度的安全和灵活性。
5
路由及位置的选择
2、应尽可能选择在人行道下建筑，由于人行道中的交通量小，对 交通的影响也小，施工管理较方便，不需破坏马路面，管道埋的深度较 小（相对于慢车道而言）可以减省土方量，施工费用较省，还能缩短工 期；同时在人行道中，管道承载的荷重较小，同样的建筑结构，管道有 较高的质量保证。 3、如不能在人行道下建筑时，则尽可能选在人行道与车行道间的 绿化地带。但此时应注意避开并保护绿化林木花草，同时还要考虑管道 建成后，绿化树木的根系对管道可能产生的破坏作用。 4、如地区环境要求，管道必须在车行道下埋设时，应尽可能选择 离中心线较远的一侧，或在慢车道中建设，并应尽量避开街道的雨水管 线。 5、管道的中心线，原则上应与房屋建筑红线、道路的中心线平行 遇道路有弯曲时，可在弯曲线上适当的地点设置拐弯人孔，使其两端的 管道取直；也可以考虑将管道顺着路牙的形状建筑弯管道。
通信管线设计资料
7
3.3 壁龛
按用途分类: 电缆接头壁龛 过路壁龛 电缆分线壁龛
作用: 电缆接头壁龛——放置电缆接头 过路壁龛——电缆过渡，以便电缆施工 电缆分线壁龛——分线引至用户
