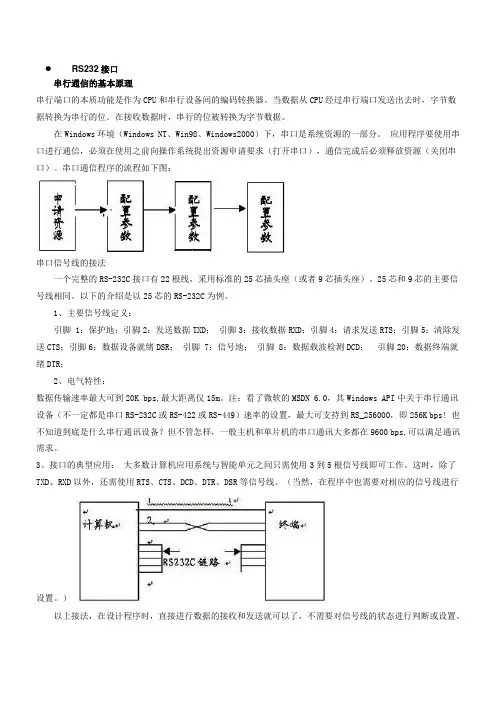

RS232接口123

RS232接口串行通信的基本原理串行端口的本质功能是作为CPU和串行设备间的编码转换器。

当数据从CPU经过串行端口发送出去时，字节数据转换为串行的位。

在接收数据时，串行的位被转换为字节数据。

在Windows环境（Windows NT、Win98、Windows2000）下，串口是系统资源的一部分。

应用程序要使用串口进行通信，必须在使用之前向操作系统提出资源申请要求（打开串口），通信完成后必须释放资源（关闭串口）。

串口通信程序的流程如下图：串口信号线的接法一个完整的RS-232C接口有22根线，采用标准的25芯插头座（或者9芯插头座）。

25芯和9芯的主要信号线相同。

以下的介绍是以25芯的RS-232C为例。

1、主要信号线定义：引脚 1：保护地；引脚2：发送数据TXD；引脚3：接收数据RXD；引脚4：请求发送RTS；引脚5：清除发送CTS；引脚6：数据设备就绪DSR；引脚 7：信号地；引脚 8：数据载波检测DCD；引脚20：数据终端就绪DTR；2、电气特性：数据传输速率最大可到20K bps,最大距离仅15m。

注：看了微软的MSDN 6.0，其Windows API中关于串行通讯设备（不一定都是串口RS-232C或RS-422或RS-449）速率的设置，最大可支持到RS_256000，即256K bps! 也不知道到底是什么串行通讯设备？但不管怎样，一般主机和单片机的串口通讯大多都在9600 bps,可以满足通讯需求。

3、接口的典型应用：大多数计算机应用系统与智能单元之间只需使用3到5根信号线即可工作。

这时，除了TXD、RXD以外，还需使用RTS、CTS、DCD、DTR、DSR等信号线。

（当然，在程序中也需要对相应的信号线进行设置。

）以上接法，在设计程序时，直接进行数据的接收和发送就可以了，不需要对信号线的状态进行判断或设置。

（如果应用的场合需要使用握手信号等，需要对相应的信号线的状态进行监测或设置。

RS232和RS485正确接线原理图

RS232‎和RS48‎5接线的正‎确原理图RS-232是串‎行数据接口‎标准，最初都是由‎电子工业协‎会（EIA）制订并发布‎的，RS-232在1‎962年发‎布，命名为EI‎A-232-E，作为工业标‎准，以保证不同‎厂家产品之‎间的兼容。

RS-422由R‎S-232发展‎而来，它是为弥补‎R S-232之不‎足而提出的‎。

为改进RS‎-232通信‎距离短、速率低的缺‎点，RS-422定义‎了一种平衡‎通信接口，将传输速率‎提高到10‎M b/s，传输距离延‎长到400‎0英尺（速率低于1‎00kb/s时），并允许在一‎条平衡总线‎上连接最多‎10个接收‎器。

RS-422是一‎种单机发送‎、多机接收的‎单向、平衡传输规‎范，被命名为T‎I A/EIA-422-A标准。

为扩展应用‎范围，EIA又于‎1983年‎在RS-422基础‎上制定了R‎S-485标准‎，增加了多点‎、双向通信能‎力，即允许多个‎发送器连接‎到同一条总‎线上，同时增加了‎发送器的驱‎动能力和冲‎突保护特性‎，扩展了总线‎共模范围，后命名为T‎I A/EIA-485-A标准。

由于EIA‎提出的建议‎标准都是以‎“RS”作为前缀，所以在通讯‎工业领域，仍然习惯将‎上述标准以‎R S作前缀‎称谓。

备注：以上是官方‎的专业描述‎，看不懂没有‎关系，大致有个印‎象就可以了‎，有兴趣的可‎以上网可以‎买一些专业‎书籍做深入‎研究，我再用通俗‎的语言补充‎描述一下。

RS232‎通讯的基础‎知识：RS232‎通讯又叫串‎口通讯方式‎。

是指计算机‎通过RS2‎32国际标‎准协议用串‎口连接线和‎单台设备（控制器）进行通讯的‎方式。

通讯距离：9600波‎特率下建议‎在13米以‎内。

通讯速率（波特率Baud Rate）：缺省常用的‎是9600 bps，常见的还有‎1200 2400 4800 19200‎38400‎等。

波特率越大‎，传输速度越‎快，但稳定的传‎输距离越短‎，抗干扰能力‎越差。

RS232串口通信详解

串口就是计算机上一种非常通用的设备通信协议。

---------------------------------串口的引脚定义:9芯信号方向来自缩写描述1调制解调器CD载波检测2调制解调器RXD接收数据3PC TXD发送数据4PC DTR数据终端准备好5GND信号地6调制解调器DSR通讯设备准备好7PC RTS请求发送8调制解调器CTS允许发送9调制解调器RI响铃指示器两个串口连接时,接收数据针脚与发送数据针脚相连,彼此交叉,信号地对应相接即可。

---------------------------------串口的电气特性:1)RS-232串口通信最远距离就是50英尺2)RS232可做到双向传输,全双工通讯,最高传输速率20kbps3)RS-232C上传送的数字量采用负逻辑,且与地对称逻辑1:-3 ∼-15V逻辑0:+3∼+15V所以与单片机连接时常常需要加入电平转换芯片:---------------------------------串口通信参数:a)波特率:RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

b)数据位:标准的值就是5、7与8位,如何设置取决于您想传送的信息。

比如,标准的ASCII码就是0∼127(7位);扩展的ASCII码就是0∼255(8位)。

c)停止位:用于表示单个包的最后一位,典型的值为1,1、5与2位。

由于数就是在传输线上定时的,并且每一个设备有其自己的时钟,很可能在通信中两台设备间出现了小小的不同步。

因此停止位不仅仅就是表示传输的结束,并且提供计算机校正时钟同步的机会。

d)奇偶校验位:在串口通信中一种简单的检错方式。

对于偶与奇校验的情况,串口会设置校验位(数据位后面的一位),用一个值确保传输的数据有偶个或者奇个逻辑高位。

例如,如果数据就是011,那么对于偶校验,校验位为0,保证逻辑高的位数就是偶数个。

串口通信RS232与RS458简介

串口通信RS232和RS485简介PLC与控制设备之间的通信基本上都是基于串行通信接口，采用其对应的通信协议进行控制的，而对于串行通信接口，常用的包括RS232、RS422、RS485。

一、RS232串行通信接口RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准，被广泛用于计算机串行接口外设连接，有些老式PC机上就配置有RS232接口。

RS232的工作方式是单端工作方式，这是一种不平衡的传输方式，收发端信号的逻辑电平都是相对于信号地而言的，RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信，也就是点对点，一般是用于全双工传送，当然也可以用于半双工传送。

此外，RS232是负逻辑，逻辑电平是±5~±15V，传输距离短，只有15米，实际应用可以达到50米，但是再长的距离就须加调制了。

最初RS232标准物理接口是25个引脚的，因为常用的是9个引脚，后来就基本采用DB9连接器了，RS232的DB9连接器的引脚定义见下图：在DB9的9个引脚中，并不是所有的信号端都使用的，比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用，而在全双工方式中，因配置双向通道所以不需要。

一般来说，在全双工方式中RS232标准接线只要三条线就足够了，两根数据信号线TXD/RXD，一根信号地线GND。

双方连接的方式是将TXD和RXD交叉连接，信号地直接相接，然后将各自的RTS/CTS，DSR/DTR短接，将DCD和RI悬空就可以。

二、RS485串行通信接口1、概况为改进RS232通信距离短、速率低的缺点，1983年，RS-485通讯接口被电子工业协会(Electronics Industries Association EIA)批准为一种通讯接口标准。

使用RS-485作为物理层的常用标准协议主要有工业HART总线、modbus协议、Profibus DP等等。

RS232串口通信详解

串口是计算机上一种非常通用的设备通信协议。

串口的电气特性：1) RS-232串口通信最远距离是50英尺2) RS232可做到双向传输，全双工通讯，最高传输速率20kbps3) RS-232C 上传送的数字量采用负逻辑，且与地对称逻辑1 : -3〜-15V逻辑0 : +3〜+15V所以与单片机连接时常常需要加入电平转换芯片：9芯信号方向来自缩写描述1 调制解调器 CD 载波检测2 调制解调器 RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5GND 信号地6 调制解调器 DSR 通讯设备准备好7 PC RTS 请求发送8 调制解调器 CTS 允许发送9 调制解调器 RI 响铃指示器两个串口连接时，接收数据针脚与发送数据针脚相连，彼此交叉，信号地对应相接即可。

串口的引脚定义:串口通信参数：a ）波特率： RS-232-C 标准规定的数据传输速率为每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。

b ）数据位：标准的值是5、7和8位，如何设置取决于你想传送的信息。

比如，标准的 ASCII 码是0〜127 （ 7位）；扩展的ASCII 码是0〜255 （ 8位）。

c ）停止位：用于表示单个包的最后一位，典型的值为1, 1.5和2位。

由于数是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。

因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。

d ）奇偶校验位：在串口通信中一种简单的检错方式。

对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。

例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。

如果是奇校验，校验位位1 ,这样就有3个逻辑高位。

RS232通讯原理

RS232通讯原理RS232通讯原理是一种串行通信协议，最早由美国电气和电子工程师协会（American National Standards Institute，ANSI）规定，用于计算机和外设之间传输数据。

RS232通常用于短距离（不超过15米）的数据传输，它定义了数据的传输格式、物理接口和电气特性。

1. 传输格式：RS232使用异步传输方式，即数据以字节为单位传输。

每个字节分为起始位（Start Bit），数据位（Data Bit），校验位（Parity Bit）和停止位（Stop Bit）。

起始位将信号从高电平转换为低电平，标志着一帧的开始。

数据位用来传输实际的数据，可以是5至9位。

校验位用于检测数据传输过程中可能出现的错误，常见的校验方式有奇偶校验（Odd Parity）和偶校验（Even Parity）。

停止位用于将信号从低电平转换为高电平，标志着一帧的结束。

2.物理接口：RS232定义了连接计算机和外设的物理插口，常用的插口类型有9针（DB9）和25针（DB25）。

这些插口包括数据传输所需的引脚，如发送数据线（TXD），接收数据线（RXD），数据终端就绪线（RTS），数据设备就绪线（DTR）等。

发送数据线和接收数据线用于双向数据传输，数据终端就绪和数据设备就绪线用于双向通信的协调。

3.电气特性：RS232规定了数据传输的电气特性，包括逻辑电平、电压范围和电流要求。

逻辑电平分为“1”和“0”，通常使用正电平表示“1”，负电平表示“0”。

电压范围在-25V至25V之间，实际使用中通常在-12V至12V之间。

为了确保可靠的数据传输，RS232的发送器和接收器必须能够提供足够的电流。

1.发送端将要传输的数据转换为二进制编码，并根据RS232的数据格式将数据转换为适当的数据帧。

2.发送端将按照数据帧的格式将一帧数据从发送线发送到接收线，并发送起始位，数据位，校验位和停止位。

这些位形成一个双向传输的数据信号。

RS232串口通信详解

串口是计算机上一种非常通用的设备通信协议。

---------------------------------串口的引脚定义：两个串口连接时，接收数据针脚与发送数据针脚相连，彼此交叉，信号地对应相接即可。

---------------------------------串口的电气特性：1）RS-232串口通信最远距离是50英尺2）RS232可做到双向传输，全双工通讯，最高传输速率20kbps3）RS-232C上传送的数字量采用负逻辑，且与地对称逻辑1：-3 ∼-15V逻辑0：+3∼+15V所以与单片机连接时常常需要加入电平转换芯片：---------------------------------串口通信参数：a）波特率：RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

b）数据位：标准的值是5、7和8位，如何设置取决于你想传送的信息。

比如，标准的ASCII码是0∼127（7位）；扩展的ASCII码是0∼255（8位）。

c）停止位：用于表示单个包的最后一位，典型的值为1，1.5和2位。

由于数是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。

因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。

d）奇偶校验位：在串口通信中一种简单的检错方式。

对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。

例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。

如果是奇校验，校验位位1，这样就有3个逻辑高位。

--------------------------------- 串口通信的传输格式：串行通信中，线路空闲时，线路的TTL电平总是高，经反向RS232的电平总是低。

一个数据的开始RS232线路为高电平，结束时Rs232为低电平。

RS232 通讯原理

RS232 通讯原理 ? RS485通讯原理？RS422 是什么？RS485接线的正确原理图常见的RS485错误接线RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。

RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下RS232通讯的基础知识：RS232通讯又叫串口通讯方式。

是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。

通讯距离：9600波特率下建议在13米以内。

通讯速率（波特率 Baud Rate ）：缺省常用的是 9600 bps ，常见的还有 1200 2400 4800 19200 38400等。

波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。

备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买 USB 串口转换器，具体请参考怎样使用USB 串口转换器？公头接线端子排序图母头接线端子排序图一般只用 2 3 5 号三根线。

RS232串口通讯

实验九 RS232串口通讯应用一、实验目的串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到电脑端，而且也能实现电脑对单片机的控制，比如可以很直观地把红外遥控器键值的数据码显示在电脑上等。

本次实验目的：1、通过实际硬件连接及软件编程完成 51单片机和PC机之间的串口通讯，从而加深对异步串行通信接口的基本结构、工作原理等串行通信基本概念的理解；2、了解RS-232C电平规定与TTL电平规定的不同，及采用专用芯片MAX232实现两者之间电平转换的连接电路。

二、实验设备51单片机实验板、PC机、串口连接线、串口调试软件、Keil软件、连接导线等。

三、实验原理及内容51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。

进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，在此采用专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。

采用三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。

这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。

图1 串口通讯的硬件电路连接为了能够在电脑端看到单片机发出的数据，必须借助一个WINDOWS软件进行观察，这里利用一个免费的电脑串口调试软件（这是一个绿色的软件，无需安装，可以直接在当前位置运行这个软件）。

软件界面如下图，1先要设置一下串口通讯的参数，将波特率调整为4800，勾选十六进制显示。

串口选择为COM1，当然51单片机实验板的串口也要和电脑的COM1连接，将烧写有以下程序的单片机插入单片机实验板的万能插座中，并接通51单片机实验板的电源，这时只要按下K1一次，在串口调试助手软件的接收区界面中就会增加一个“AF”字符，表示单片机向电脑发送“AF”字符成功。

【整理】常用通信接口一(串口、RS232、RS485、USB、TYPE-C原理与区别)

By bingge 【整理】常用通信接口一（串口/RS232/RS485/USB/TYPE-C 原理与区别）一、什么是串口通信?常见的串口通信一般是指异步串行通信。

与串行通信相对的是并行通信。

数据传输一般都是以字节传输的，一个字节8个位。

拿一个并行通信举例来说，也就是会有8根线，每一根线代表一个位。

一次传输就可以传一个字节，而串口通信，就是传数据只有一根线传输，一次只能传一个位，要传一个字节就需要传8次。

异步串口通信:就只需要一根线就可以发送数据了。

串口通信主要为分232，485，422通信三种方式。

二、RS232接口标准设计电路232通信主要是由RX,T X,G ND 三根线组成。

RX 与TX ，TX 接RX ，GND 接GND 。

这样还是比较好理解吧。

因为发送和接收分别是由不同的线处理的，也就是能同时发送数据和接收数据，这就是所谓的全双工。

By bingge三、RS485EMC 标准设计电路1.RS485概念是为了解决232通信距离的问题。

485主要是以一种差分信号进行传输，只需要两根线，+,-两根线，或者也叫A ，B 两根线。

A ，B 两根线的差分电平信号就是作为数据信号传输。

发送和接收都是靠这两根的来传输，也就是每次只能作发送或者只能作接收，这就是半双工的概念了，这在效率上就比232弱很多了。

RS-485只能构成主从式结构系统，通信方式也只能以主站轮询的方式进行，系统的实时性、可靠性较差；By bingge2.422通信422是为了保留232的全双工，又可以像485这样提高传输距离。

有些标注为485-4。

而485就标注为485-2。

有什么区别呢。

就是为了好记呢。

485-2就是2根线。

485-4就是4根线。

3.RS232与RS485接口的差别由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。

串行通讯原理说明--RS232_UART

5.1）非屏蔽电缆
对于非屏蔽电缆，计算非屏蔽电缆的电缆长度的公式如下：
??电缆长度＝(2500—接收器输入电容)／(电缆电容×1.5)?
? 电缆长度的单位是ft，输入电容的单位是pF，电缆电容的单位是pF／ft。
带状电缆的典型电容是15 pF／ft，假定接收器的输人电容是100 pF，电缆最长可以达到106 ft((2500—100)／(15×1.5) )。一个单根非屏蔽双绞线的典型电容是12 pF／ft。仍然假定输入电容为100 pF，则最大电缆长度为133ft。
接收线信号检出(Received Line detection-RLSD)——用来表示DCE已接通通信链路，告知DTE准备接收数据。当本地的MODEM收到由通信链路另一端（远地）的MODEM送来的载波信号时，使RLSD信号有效，通知终端准备接收，并且由MODEM将接收下来的载波信号解调成数字两数据后，沿接收数据线RxD送到终端。此线也叫做数据载波检出(Data Carrier dectection-DCD）线。
能够完成上述“串<- ->并”转换功能的电路，通常称为“通用异步收发器”
（UART：Universal Asynchronous Receiver and Transmitter）,
典型的芯片有：Intel 8250/8251,16550。
EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定。
return((char)length);
}
return 0;
}
//写入函数程序为:
bWriteStatus=WriteFile(hCom,buffer,length,&length,&m_lpOverlapped)

RS232通讯协议

RS232通讯协议RS232通讯协议是一种常用的串口通讯协议，用于定义串行通信数据的格式和传输规则。

RS232协议在计算机和外部设备之间传输数据，例如打印机、调制解调器、串行鼠标等。

本文将详细介绍RS232通讯协议的特点、工作原理和常见应用。

一、RS232通讯协议的特点1.单工通信：RS232协议只能实现单工通信，即数据的传输只能在一个方向上进行。

发送端称为DTE（数据终端设备），接收端称为DCE（数据通讯设备）。

2.异步通信：RS232协议使用异步通信模式，数据的传输不依赖于时钟信号。

发送端和接收端通过起始位、数据位、校验位和停止位来识别数据的边界。

3.硬件电平：RS232协议使用正负电平表示数据的逻辑值，-3V到-25V表示逻辑1，+3V到+25V表示逻辑0。

这种电平差异可以有效地抵抗干扰，并提高信号的可靠性。

4.数据位数可变：RS232协议支持数据位数的灵活配置，常见的有7位、8位和9位。

数据位数越多，传输的数据范围越广。

二、RS232通讯协议的工作原理1.物理层：物理层负责定义RS232通信的电气规范，包括电平范围、接口类型和接线方式。

通过物理层的规范，确保数据能够正确地在发送端和接收端之间传输。

2.数据链路层：数据链路层负责定义数据的帧结构和传输规则。

每一帧数据由起始位、数据位、校验位和停止位组成，起始位表示数据的开始，停止位表示数据的结束，数据位和校验位用于传输数据和校验数据的准确性。

3.应用层：应用层负责定义数据的具体格式和处理方法。

例如，发送端发送的数据可能是一条命令，接收端则根据命令执行相应的操作。

三、RS232通讯协议的应用1.打印机：计算机通过RS232协议将要打印的数据发送给打印机，打印机通过RS232协议接收数据并进行打印操作。

3.串行鼠标：计算机通过RS232协议接收鼠标发送的数据，根据鼠标的移动和点击等操作进行相应的处理。

4.工业控制系统：RS232通讯协议常用于工控系统中，用于与各种传感器、执行器等设备进行数据交互，实现自动化控制。

232通信原理

RS232通信原理是一种基于电压变化的异步串行通信方式。

以下是其主要的通信原理和特点：
传输方式：RS232使用一对传输线（发送线和接收线）通过发送和接收电信号来传输数据。

发送线负责将数据位从计算机发送到外部设备，而接收线则负责将数据位从外部设备发送到计算机。

电平表示：在RS232通信中，逻辑1和逻辑0是通过不同的电压电平来表示的。

通常，正电压表示逻辑0，负电压表示逻辑1。

但需要注意的是，有些设备可能采用相反的电平表示方式。

数据帧格式：RS232通信将数据划分为数据帧进行传输。

每个数据帧包括一个起始位、数据位、校验位和停止位。

起始位用于指示数据的开始，数据位是实际传输的数据，校验位用于验证数据的准确性，停止位用于指示数据的结束。

异步通信：RS232通信是异步的，这意味着发送方和接收方没有共同的时钟信号来同步数据传输。

相反，它们依赖于数据帧中的起始位和停止位来识别每个字节的边界。

电气特性：为了使RS232通信正常工作，发送方和接收方的电气特性需要匹配。

这包括电压范围、驱动能力和接收灵敏度等方面。

电缆和连接器：RS232通信使用满足一定要求的电缆和连接器来确保数据的传输质量和稳定性。

常见的RS232电缆类型包括DB9和DB25等。

总的来说，RS232通信原理基于电压的变化，通过发送和接收电信号来传输数据。

它具有简单、可靠、低成本等优点，在计算机与外部设备之间的通信中得到了广泛应用。

然而，随着技术的发展，RS232通信已经逐渐被更高速、更稳定的通信方式所取代，如USB、Ethernet等。

plc两个网口通讯

plc两个网口通讯PLC（Programmable Logic Controller）是一种常见的自动化控制设备，用于实现对工业生产过程的监视和控制。

而PLC的通讯功能对于现代工业自动化来说至关重要，尤其是网络通讯。

本文将介绍PLC的两个网口通讯，探讨其原理、应用以及未来发展趋势。

一、PLC的两个网口通讯原理PLC的两个网口通讯是指PLC与其他外部设备进行信息交流和数据传输的过程。

一般而言，PLC通讯接口有RS232串行口和以太网口（Ethernet），它们分别代表了两种不同的通讯方式。

RS232串行口是PLC与其他设备之间传输数据的一种常见方式，其特点是传输距离短、速度慢，通常用于与较近的设备进行连接，如触摸屏、伺服控制器等。

而以太网口则具有传输速度快、稳定性好等特点，可以与远程设备进行数据交换。

二、PLC的两个网口通讯应用PLC的两个网口通讯在工业自动化领域具有广泛的应用。

下面将分别介绍两种通讯方式的应用情况。

1. RS232串行口的应用在较短距离的设备连接中，RS232串行口是一种经常使用的通讯方式。

例如，在生产线上，PLC可以通过RS232串行口与触摸屏进行通讯，实现对生产过程的监控和控制。

此外，还可以通过RS232串行口与伺服控制器、温度传感器等设备连接，实现对运动控制和环境监测的精确调控。

2. 以太网口的应用以太网口作为一种高速稳定的通讯方式，在现代工业自动化中得到广泛应用。

PLC可以通过以太网口与上位机、服务器以及其他PLC进行通讯，实现数据的共享和实时监视。

在生产过程中，通过以太网口的通讯，可以实现生产数据的采集和远程监控，提高生产效率和质量。

三、PLC两个网口通讯的发展趋势随着工业自动化的发展和智能制造的兴起，PLC的通讯方式也在不断演进。

未来，PLC两个网口通讯将有以下几个发展趋势。

1. 通讯速度提升随着生产过程的复杂性增加和数据量的不断增加，PLC的通讯速度需求也在不断提高。

【整理】常用通信接口一（串口、RS232、RS485、USB、TYPE-C原理与区别）

【整理】常⽤通信接⼝⼀（串⼝、RS232、RS485、USB、TYPE-C原理与区别）By bingge 【整理】常⽤通信接⼝⼀（串⼝/RS232/RS485/USB/TYPE-C 原理与区别）⼀、什么是串⼝通信常见的串⼝通信⼀般是指异步串⾏通信。

与串⾏通信相对的是并⾏通信。

数据传输⼀般都是以字节传输的，⼀个字节8个位。

拿⼀个并⾏通信举例来说，也就是会有8根线，每⼀根线代表⼀个位。

⼀次传输就可以传⼀个字节，⽽串⼝通信，就是传数据只有⼀根线传输，⼀次只能传⼀个位，要传⼀个字节就需要传8次。

异步串⼝通信:就只需要⼀根线就可以发送数据了。

串⼝通信主要为分232，485，422通信三种⽅式。

⼆、RS232接⼝标准设计电路232通信主要是由RX,T X,G ND 三根线组成。

RX 与TX ，TX 接RX ，GND 接GND 。

这样还是⽐较好理解吧。

因为发送和接收分别是由不同的线处理的，也就是能同时发送数据和接收数据，这就是所谓的全双⼯。

By bingge三、RS485EMC 标准设计电路1.RS485概念是为了解决232通信距离的问题。

485主要是以⼀种差分信号进⾏传输，只需要两根线，+,-两根线，或者也叫A ，B 两根线。

A ，B 两根线的差分电平信号就是作为数据信号传输。

发送和接收都是靠这两根的来传输，也就是每次只能作发送或者只能作接收，这就是半双⼯的概念了，这在效率上就⽐232弱很多了。

RS-485只能构成主从式结构系统，通信⽅式也只能以主站轮询的⽅式进⾏，系统的实时性、可靠性较差；By bingge2.422通信422是为了保留232的全双⼯，⼜可以像485这样提⾼传输距离。

有些标注为485-4。

⽽485就标注为485-2。

有什么区别呢。

就是为了好记呢。

485-2就是2根线。

485-4就是4根线。

3.RS232与RS485接⼝的差别由于RS232接⼝标准出现较早，难免有不⾜之处，主要有以下四点：1）接⼝的信号电平值较⾼，易损坏接⼝电路的芯⽚，⼜因为与TTL 电平不兼容故需使⽤电平转换电路⽅能与TTL 电路连接。

rs232通讯协议

RS232通讯协议引言RS232通讯协议是一种常用的串行通信协议，用于在计算机和外部设备之间传输数据。

本文将介绍RS232通讯协议的基本原理、特点和应用，并提供一些常见的使用示例。

RS232通讯协议的基本原理RS232通讯协议使用串行通信方式，通过发送和接收电平信号来实现数据的传输。

它使用一对差分信号线，分别为TX（发送）和RX（接收）线。

数据在发送端被转换成电压值并通过TX线发送，接收端则将接收到的电压信号转换成对应的数据。

RS232通讯协议使用的电压电平范围为正负12V，其中正电压表示逻辑“0”，负电压表示逻辑“1”。

通过这种方式，RS232协议可以实现可靠的数据传输。

RS232通讯协议的特点1.可靠性：RS232通讯协议使用差分信号线，能够抵抗干扰，提供可靠的数据传输。

2.灵活性：RS232通讯协议支持全双工通信，即发送和接收可以同时进行，提高通信效率。

3.距离限制：RS232通讯协议在使用过程中存在最大传输距离的限制，通常在15米左右。

4.速率可调：RS232通讯协议支持多种传输速率，可以根据具体需求进行调整。

RS232通讯协议的应用RS232通讯协议广泛应用于各种领域，如计算机通信、工业控制、仪器仪表等。

下面是一些常见的应用场景：1.计算机通信：RS232通讯协议被广泛用于计算机和外部设备之间的数据传输，如打印机、调制解调器等。

2.工业控制：RS232通讯协议在工业自动化领域中起着重要作用，用于控制和监测各种设备，如PLC、传感器等。

3.仪器仪表：RS232通讯协议也常用于仪器仪表的数据传输，如示波器、电压表等。

RS232通讯协议的使用示例以下是一个简单的使用示例，演示了如何通过RS232通讯协议在计算机和外部设备之间传输数据：1. 打开计算机的串口终端软件。

2. 设置串口参数，包括波特率、数据位、停止位和校验位。

3. 连接计算机和外部设备的RS232接口线，确保连接稳固。

4. 在串口终端软件中输入要发送的数据，点击发送按钮。

rs232电路原理

rs232电路原理
RS232电路原理是一种常用的串行通信接口标准，常用于计算机与外部设备的通信。

它使用两根数据线进行数据传输，分别是发送线（TXD）和接收线（RXD）。

在RS232电路中，发送和接收数据使用两种不同的电平表示，即逻辑高电平和逻辑低电平。

逻辑高电平通常表示为负电平（-3V至-15V），而逻辑低电平通常表示为正电平（+3V至
+15V）。

为了实现信号的可靠传输，RS232电路还包括一些辅助线，包括数据控制线（DTR和DSR）、请求发送线（RTS和CTS）
和数据就绪线（DCD）。

在RS232电路中，发送端发送数据时，将数据经过串行发送
器处理成一串位流，然后通过发送线发送出去。

接收端收到数据时，通过接收线接收数据，并经过串行接收器处理成相应的数据。

这样，发送端和接收端就能够进行数据交换。

RS232电路还包括一些硬件元件，用于保护和匹配信号，如电阻、电容和电流驱动器等。

这些元件有助于提高电路的稳定性和可靠性。

总的来说，RS232电路利用两根数据线进行串行通信，通过逻辑高电平和逻辑低电平表示不同的数据，同时辅以控制线进行数据的控制和管理，以实现计算机与外部设备的数据交换。

232工作原理

232工作原理
232是指一种常见的数字通信编码方案，通常用于串行通信中的数据传输。

其工作原理如下：
1. 传输速率：232编码方案支持不同的传输速率，它定义了数据位率（Baud Rate），即单位时间内传输的符号数（bit/s）。

例如，传输速率为9600波特（bps）表示每秒可以传输9600个符号。

2. 信号级别：在232编码中，逻辑“1”和逻辑“0”通过电压的高低表示。

常用的标准是逻辑“1”对应于-3至-25V的负电平，逻辑“0”对应于+3至+25V的正电平。

这种正负电平的编码方案有助于提高抗干扰性能。

3. 帧结构：每个232通信帧由起始位（Start bit）、数据位（Data bits）、奇偶校验位（Parity bit）和停止位（Stop bit）组成。

起始位用于标识传输的起始，一般为逻辑“0”。

数据位用于传输有效数据，根据需要可以选择4位、5位、6位、7
位或8位。

奇偶校验位用于数据完整性检验，根据需要可以选择奇校验或偶校验。

停止位用于标识传输的结束，一般为逻辑“1”。

4. 通信协议：232编码通常与各种通信协议配合使用，例如RS-232、RS-485、RS-422等。

这些协议定义了数据传输的规范、通信时序和电气特性等，以确保正确、可靠地进行数据传输。

总结：232编码方案通过设定传输速率、定义信号级别、规定帧结构和配合通信协议，实现了串行通信中数据的可靠传输。

它在许多领域广泛应用，如计算机串口通信、工业自动化、仪器仪表等。

RS-232串行通信电路图

RS-232串行通信电路图
AVR系列单片机都带有异步串行接口，而我们现在学习的ATmega64更是有两个串口。

我们知道单片机的电平一般都是TTL电平(关于TTL电平与 CMOS电平等其他电平的区别，我们以后单独详解)，而计算机的串口是RS-232电平，这两种电平不能互相匹配，所以如果将这两种电平互联，需要一个电平转换电路，本实例中使用常用的MAX232芯片，它实现RS-232电平和TTL电平的互换。

在MAX232的数据手册中，有这个芯片的典型连接电路，我们直接采用这种电路即可。

关于MAX232的连接电路，其实非常简单，我们只要记住4电容(或 5电容)就可以了。

这里的4电容指的是电路中只需要连接4个电容就可以;至于5电容，多出来的那个电容是连接VCC和GND之间的电容，这个电容可以不接，但是从考虑电源的稳定性上来说，建议接上。

至于电路中电容大小的选择可以参考数据手册，需要注意的是这里要用无极性电容(不区分正负极)。

电容值一般有三种选择0.1uF、1uF、10uF.电容值的大小会影响到端口的驱动能力，电容大，驱动能力强，电容小，驱动能力弱。

通常使用1uF的电容就足够了。

RS-232串行通信电路图如下所示：。
