完整word版,HP-200精密色差仪使用说明书

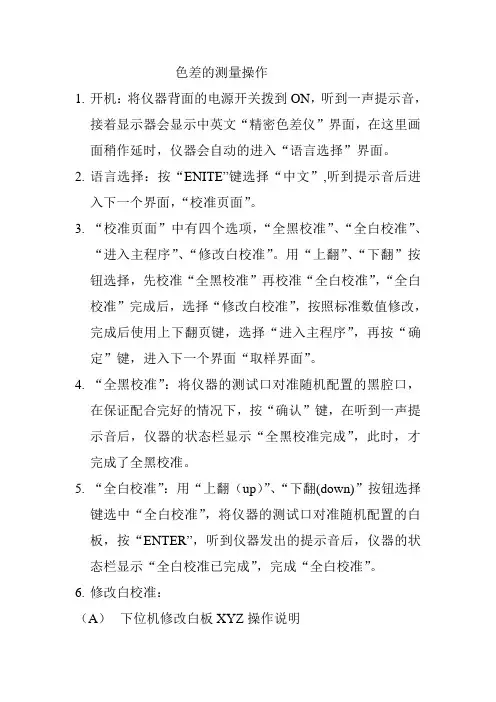

色差的测量操作
色差的测量操作1.开机：将仪器背面的电源开关拨到ON，听到一声提示音，接着显示器会显示中英文“精密色差仪”界面，在这里画面稍作延时，仪器会自动的进入“语言选择”界面。
2.语言选择：按“ENITE”键选择“中文”,听到提示音后进入下一个界面，“校准页面”。
3.“校准页面”中有四个选项，“全黑校准”、“全白校准”、“进入主程序”、“修改白校准”。
用“上翻”、“下翻”按钮选择，先校准“全黑校准”再校准“全白校准”，“全白校准”完成后，选择“修改白校准”，按照标准数值修改，完成后使用上下翻页键，选择“进入主程序”，再按“确定”键，进入下一个界面“取样界面”。
4.“全黑校准”：将仪器的测试口对准随机配置的黑腔口，在保证配合完好的情况下，按“确认”键，在听到一声提示音后，仪器的状态栏显示“全黑校准完成”，此时，才完成了全黑校准。
5.“全白校准”：用“上翻（up）”、“下翻(down)”按钮选择键选中“全白校准”，将仪器的测试口对准随机配置的白板，按“ENTER”，听到仪器发出的提示音后，仪器的状态栏显示“全白校准已完成”，完成“全白校准”。
6.修改白校准：（A）下位机修改白板XYZ操作说明（1）开机、选择语言、黑校准、白校准。
（2）如果您需要“修改白校准”，就使用上、下键，选择“修改白校准”。
在选择“修改白校准”的同时，将仪器的测试口放到白板上，按确定。
仪器进入“修改白校准界面”。
（3）如果想修改XYZ的值，按Enter键，再利用上、下键，将XYZ的值修改成需要的数值。
上、下键每按一次，修改数值为0.01。
（4）完成以上操作后，按Cancel。
系统会弹出对话框，问是否修改。
如果修改选择“是”。
（5）在实际测试过程中，如果想修改白校准，可按如下步骤操作A进入系统B利用上下键选择系统中的“修改白校准”C其他修改步骤，参照修改白校准的1至4步。
（B）上位机修改白板XYZ操作说明（1）按说明书进入USB通信，连接还计算机，打开HP-200上位机软件。

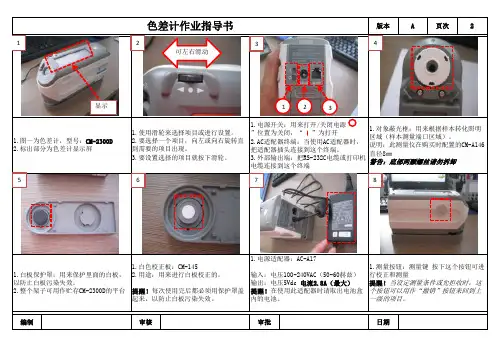

色差仪操作作业指导书
版本
A
页次
2
1
2
3
4
可左右滑动
显示
1.图一为色差计，型号：CM-2300D 2.标出部分为色差计显示屏
5
1
2
3
1.使用滑轮来选择项目或进行设置。 2.要选择一个项目，向左或向右旋转直 到需要的项目出现。 3.要设置选择的项目就按下滑轮。
1.电源开关：用来打开/关闭电源“ ”位置为关闭，“ I ”为打开
2.AC适配器终端：当使用AC适配器时， 把适配器插头连接到这个终端。 3.外部输出端：把RS-232C电缆或打印机 电缆连接到这个终端
1.对象蔽光框：用来根据样本转化照明 区域（样本测量端口区域）。 说明：此测量仪在购买时配置的CM-A146 直径8㎜ 警告：底部两颗螺丝请勿拆卸
6
7
8
1.白板保护罩：用来保护里面的白板， 以防止白板污染失效。 2.整个架子可用作贮存CM-2300D的平台编制Fra bibliotek审核审批
日期
1.白色校正板：CM-145 2.用途：用来进行白板校正的。
提醒！每次使用完后都必须用保护罩盖 起来，以防止白板污染失效。
1.电源适配器：AC-A17
输入：电压100-240VAC（50-60赫兹） 输出：电压5Vdc 电流2.8A（最大） 提醒！在使用此适配器时请取出电池盒 内的电池。
1.测量按钮：测量键 按下这个按钮可进 行校正和测量 提醒！当设定测量条件或允拒收时，这 个按钮可以用作“撤销”按钮来回到上 一级的项目。
色差仪作业指导书
色差仪作业指导书一、背景介绍色差仪是一种用于测量物体颜色差异的仪器，广泛应用于纺织、塑料、印刷、油漆等行业中。
正确使用色差仪可以提高产品质量，确保产品色彩的一致性。
本作业指导书旨在帮助操作人员正确使用色差仪，以确保测量结果的准确性。
二、器材准备1. 色差仪：确保色差仪的电源充足，并处于正常工作状态。
2. 标准样品：准备一组已知颜色值的标准样品，用于校准色差仪和验证测量结果的准确性。
3. 清洁布：用于清洁色差仪的测量口和显示屏。
4. 记录表格：用于记录测量结果和相关信息。
三、操作步骤1. 色差仪校准a. 打开色差仪电源，等待其完全启动。
b. 将色差仪放在无光照的环境中，并将标准样品放在测量口上。
c. 按照色差仪说明书的要求，进行校准操作。
通常需要按下校准按钮，并等待一段时间。
d. 校准完成后，确认色差仪显示屏上的数值与标准样品的颜色值一致。
2. 测量样品a. 将待测样品放在色差仪的测量口上，并确保样品与测量口完全贴合。
b. 按下测量按钮，等待色差仪完成测量。
通常需要几秒钟的时间。
c. 记录测量结果，包括颜色值、色差值等信息。
3. 验证测量结果a. 将已知颜色值的标准样品放在色差仪的测量口上，并进行测量。
b. 比较测量结果与标准样品的颜色值，确保测量结果的准确性。
c. 如发现测量结果与标准样品存在较大差异，重新校准色差仪并重新测量。
4. 清洁和维护a. 使用清洁布轻轻擦拭色差仪的测量口和显示屏，确保其清洁无尘。
b. 定期清洁色差仪的外壳，以保持其整洁。
四、注意事项1. 在进行测量前，确保样品表面干净无尘，以免影响测量结果。
2. 在测量过程中，避免将手指或其他物体接触到测量口上，以免造成误差。
3. 在校准色差仪时，确保标准样品的颜色值准确无误，以保证校准的准确性。
4. 定期检查色差仪的电源和连接线是否正常，确保其正常工作。
5. 遵守色差仪的使用说明书中的安全操作规程，确保操作人员的人身安全。
五、常见问题解答1. 为什么测量结果与标准样品存在差异？可能原因包括样品表面不干净、色差仪未校准或校准不准确等。
色差仪操作指导书(WIQA09.doc
一、目的：為規范印刷品顏色之標準，使檢驗有準確之判定依據，籍以提升本公司之品質水準使之達到客戶要求。
二、范围：印刷、過PP光膜、表面處理、最終檢驗、出貨檢驗均適用之。
三、定义：3」z\Eab、L、a、b3.2L表示明度值；a表示紅/綠值；b表示黃/藍值。
3.3A L=L樣品- L標準△a二a樣品- a標準△b=b樣品-b標準△Eab二【（△“+仏疔+仏研】％ ,+ -△L偏淺偏深△a偏紅偏綠△b偏黃偏藍3.4AEab值代表總色差'其值越小代表色差值越少。
四.权责：4.1 一般情況下色差儀使用校正 ---- Q E4.2制造部連續生產情況下.... IPQC組長4.3特殊情況...... 各部門主管、經理4.4緊急備料...... OQC及FQC組長4.5品管部IPQC、FQC、OQC、使用保管並作記錄五.内容：5.1操作步驟：打開電源，使之返回到主目錄，按動“丿”（下行鍵），使色差儀色塊覆蓋至樣正目錄上按“」“（進入鍵）使之進入子目錄，取了校正白板套在色差儀底座上，按下色差儀，使上下座吻合一次，校正完成。
使之恢復到正常工作狀態後，進入顏色，標準界面。
5. 2選擇標準：5.2.1測量選取標準：進入主冃錄，按“ J”（下行鍵）選取顏色選項，再按“ （進入鍵），在出現的界面內選取“標準”選項，按進入鍵後會出現標準選項，再按下行鍵選取標準，例如選取標準1，再按進入鍵，在出現的界面內選取“清除標準”，再消掉以前輸入之過時訊息標準，按“（返回鍵），在出現的界面內按上/下行鍵選取標準1，再把測試鏡頭對準需選取的標準樣品位置，按下機身測取數據。
在輸入待測之客戶承認標準。
5.2.2輸入標準：進入主冃錄，按“『（下行鍵）選取顏色選項，再按；」’’（進入鍵），在出現的界面內選取“標準”選項，按進入鍵後會出現標準選項，再按下行鍵選取標準，例如選取標準1，再按進入鍵，在出現的界面內選取“清除標準”，再消掉以前輸入之過時訊息標準，按“”（返回鍵），在出現的界面內按上/下行鍵選取標準1，再把測試鏡頭對準需選取的標準樣品位置，按下機身測取數據。
色差仪作业指导书(一)2024
色差仪作业指导书（一）引言概述：色差仪是一种用于测量物体颜色差异的仪器，广泛应用于颜色质量控制和产品品质评估的领域。
本作业指导书旨在提供色差仪的操作指导，以帮助操作员正确使用和维护色差仪。
本指导书将详细介绍色差仪的基本原理、操作流程、测试技巧和常见问题解答等内容。
正文：一、色差仪的基本原理：1.1 分光光度法的原理- 光的三原色与物体颜色的关系- 分光光度法的核心原理和基本步骤- 仪器中的光源和光电转换器1.2 三色光源的应用- 三基色的选择和配置- 光源的调节和标定方法- 光源的影响因素及其调整方法1.3 色度坐标系的概念和应用- 常用的色度坐标体系- 色度坐标的测定原理和计算公式- 色度坐标的解读和应用二、色差仪的操作流程：2.1 准备工作- 色差仪的准备和检查- 标准样品的选择和准备 - 测量环境的准备和控制 2.2 测量操作- 色差仪的打开和关闭- 测量样品的放置和固定 - 测量参数的选择和调整 2.3 数据收集和记录- 测量结果的保存和导出 - 数据记录表的填写和整理 - 测量数据的分析和解释三、色差仪测量的技巧：3.1 精确测量的注意事项- 避免光源污染和干扰- 样品的正确处理和准备 - 测量角度的选择和调整 3.2 导致颜色误差的因素- 材料的批次差异- 温度和湿度的影响- 测量角度和观察角度的差异四、色差仪的维护和保养：4.1 仪器的日常清洁- 仪器表面的清洁方法- 光源管和光电池的清洁方法- 仪器存放的注意事项4.2 仪器的定期维护- 定期校准和标定- 故障排除和维修方法- 仪器保养的计划和措施五、常见问题解答：5.1 如何判断一次测量结果的准确性？5.2 测量结果与肉眼观察的差异有何解释？5.3 如何解决测量数据不稳定的问题？5.4 如何防止光源对测试结果的影响？5.5 如何比较两个样品的色差大小？总结：本文档详细介绍了色差仪的基本原理、操作流程、测试技巧和常见问题解答，希望通过本指导书的使用可以提高操作员对色差仪的认识和操作水平，从而提高产品的色彩质量控制和生产效率。

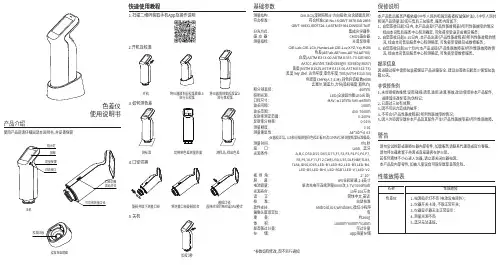

色差仪使用说明书
色差仪使用说明书产品介绍使用产品前请仔细阅读本说明书，并妥善保管基础参数测量结构： D/8,SCI(漫射照明/8°方向接收,包含镜面反射）符合标准： 符合标准CIE No.15,GB/T 3978,GB 2893 GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 T eil7分光方式： 集成光学器件感 应 器： CMOS感应器测量指标： 光谱反射率 CIE-Lab,CIE-LCh,HunterLab,CIE-Luv,XYZ,Yxy,RGB 色差(ΔE*ab,ΔE*cmc,ΔE*94,ΔE*00) 白度(ASTM E313-00,ASTM E313-73,CIE/ISO AATCC ,Hunter ,TaubeBerger ,Stensby ,R457) 黄度(ASTM D1925,ASTM E313-00,ASTM E313-73) 黑度（My ,dM）,沾色牢度,变色牢度,Tint(ASTM E313-00) 色密度CMYK(A ,T ,E ,M),同色异谱指数Milm 孟塞尔,遮盖力,力份(染料强度,着色力)积分球直径： 40mm 照明光源： LED(全波段均衡LED光源)口径尺寸： MAV：Φ11mm+SAV:Φ6mm 波长间隔： 10nm 波长范围： 400-700nm 反射率测定范围： 0-200%反射率分辨率： 0.01%测量精度： 0.01测量重复性： ΔE*ab≤0.03 (仪器校正后，以5秒间隔测量白色校正板30次以MAV口径测量结果标准偏差)测量时间： 约1秒接 口： USB ，蓝牙光源条件： A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7, F8,F9,10,F11,F12,CWF ,U30,U35,DLF ,NBF ,TL83, TL84,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4, LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2视 场 角： 2°,10°屏 幕： IPS全彩屏幕,2.4英寸电池容量： 单次充电可连续测量8000次,3.7V/3000mAh 光源寿命： 10年100万次语 言： 简体中文,英语校 准： 自动校准软件支持： Android,iOS,Windows，微信小程序摄像头取景定位： 有重 量： 约260g 体 积： 180mm*60mm*51mm 是否能过计量： 可过计量存 储： App海量存储*参数如有修改，恕不另行通知保修说明本产品售后服务严格依据《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》实行售后三包服务，服务内容如下：1、 自您签收日起7日内，本产品出现《产品性能故障表》所列性能故障的情况 经由本司售后服务中心检测确定，可免费享受退货或换货服务；2、 自您签收日起8-15日内，本产品出现《产品性能故障表》所列性能故障的情况，经由本司售后服务中心检测确定，可免费享受换货或维修服务；3、 自您签收日起36个月内，本产品出现《产品性能故障表》所列性能故障的情 况，经由本司售后服务中心检测确定，可免费享受维修服务。
精密色差仪操作指导书
注：如果在允许的容差范围内，仪器发出的提示音为一声，也就是合格。
如果在允许的容差范围外，仪器发出的提示音为连续两声，也就是不合格。
重庆大军建材有限公司
Chongqing Dajun Building Materials Co., LTD
文件编号 DJ/QZ022-2012
版次
A1
工作文件 精密色差仪操作指导书
准界面”（如图二十），图中的 XYZ 数值即为白板的 XYZ 实际值。
如果你想修改 XYZ 值，请按“ENTER”键，再利用“△”键和“▽”键将 XYZ 的值修改成你所
需要的数值。完成修改后按“Cancel”键，系统会弹出对话框，问是否修改。如果修改就选择“是”，
仪器后面的运算就是代入你新修改的数值。
7. 仪器测量操作：
7.1 开机：
将仪器背面的电源开关拨到 ON，听到一声提示音，接着显示器会显示中英文“精密色差仪”界
面(如图一)，几秒过后仪器自动进入“语言选择”界面(如图二）。
图一
图二
7.2 语言选择:
使用△键或▽键选择“中文”或“英文”后按“ENTER”键确认，听到提示音后进入校准页
重庆大军建材有限公司
图十六
图十七
图十八
图十九
图二十
7.5.7 选择“同色异谱”，三刺激值相同、光谱分布不同的颜色样品叫做同色异谱色。光谱分
布的差异，可以粗略地判断同色样品的异谱程度。如果复制品与标准样品之间的光谱反射率曲线
形状大致相同、交叉点和重合段多，就表明同色异谱程度低、特殊同色异谱指数低（色差值小）。
选择“同色异谱”，按“ENTER”键就进入了“同色异谱”界面，（如图十八）查看“同色异谱”
重庆大军建材有限公司
HP-200精密色差仪使用说明书
精密色差仪使用说明书目录使用信息------------------------------------------------------------3 概述（产品简介）------------------------------------------------------3 仪器特点（一般特性）--------------------------------------------------4 技术指标（技术特性）------------------------------------------------------------------------4 按键介绍------------------------------------------------------------------------------------------4 接口功能简介------------------------------------------------------------------------------------5 功能显示------------------------------------------------------------------------------------------7一、HP-200仪器测量操作--------------------------------------------------------------------71、开机--------------------------------------------------------------------------------------72、语言选择---------------------------------------------------------------------------------83、校准页面--------------------------------------------------------------------------------84、全黑校准--------------------------------------------------------------------------------95、全白校准--------------------------------------------------------------------------------96、修改白校准----------------------------------------------------------------------------107、进入主程序----------------------------------------------------------------------------128、取样界面-------------------------------------------------------------------------------129、取样测试-------------------------------------------------------------------------------1310、检测界面------------------------------------------------------------------------------1411、保存数据------------------------------------------------------------------------------1412、USB通信功能介绍-----------------------------------------------------------------1513、打印-----------------------------------------------------------------------------------15二、系统功能简介-----------------------------------------------------------------------------161、光源选择---------------------------------------------------------------------------162、时间设置---------------------------------------------------------------------------163、样品调入---------------------------------------------------------------------------174、查看记录---------------------------------------------------------------------------175、容差设置---------------------------------------------------------------------------186、同色异谱---------------------------------------------------------------------------187、格式化------------------------------------------------------------------------------19三、电脑USB驱动安装-----------------------------------------------------------------------19四、其它若能简介-----------------------------------------------------------------------------19五、注意事项-----------------------------------------------------------------------------------22六、常见故障分析-----------------------------------------------------------------------------22使用信息HP-200符合CI 相关标准。
色差测试仪器使用规程
HP-200操作流程提示：请注意红字部分的错做细节。
仪器使用我们的仪器既可用电池，也可用外接电源。
1、首先安装好电池，开机，稍等3-4秒进入语言选择界面，通过向上向下键对语言进行选择，比如选择“中文”后按确定键。
2、进入校准页面，须首先进行黑、白校准。
左手握住仪器的下半部分，把仪器的测试口对准标准黑腔口，放平，保持稳定，右手握住仪器的上半部分，用拇指按一下“确认”键约1秒，在校准页面的最下方显示“全黑校准已完成”即可进行全白校准。
按一下“向下键”滑到“全白校准”，把仪器口对准标准白板，左手掌的外侧垫着桌子，用左手的拇指和食指扣住仪器下半部分突起的地方，稍用力往下压，这样仪器测试口就能和白板紧密贴合且保持稳定，用拇指按一下“确认”键约1秒，在校准页面的最下方显示“全白校准已完成”。
注：如果没有进行黑、白校准或黑、白出现错误（界面最下方状态栏会有提示）都是无法进行别的操作的。
黑、白校准完成以后便可选择“进入主程序”按“确认”键进入到主页面，主页面中有“进入取样”、“系统设置”、“语言选择”、“USB通信”四大功能项。
3、进入取样选择“进入取样”，按“确定”键，便可进行对颜色的检测。
检测之前，必须要保证被测物体符合以下4个条件：1）被测物体必须是平面，曲面是没法测的；2）所测的部位必须是单一一种颜色，混色是测不了的；3）被测的部位直径必须要大于8mm,小于8mm是测不了的。
4）对于液体、粉末、糊状仪器是检测不了的。
当被测物满足了以上的4个基本条件以后我们就可以开始检测了。
标准样测试：选定标准样，将色差仪的测试口对准被测部位，左手掌的外侧垫着桌子，用左手的拇指和食指扣住仪器下半部分突起的地方，稍用力往下压，使仪器测试口与被测部位紧密贴合、保持稳定且不漏光，右手握住仪器的上半部分并用右手食指轻轻按下测试键约1秒，显示屏上即显示出当前标准样的颜色数据L、a、b，L、C、H。
标准样测试完毕后，如果要对标准样数据进行保存，可以按一下“保存”键进行保存，保存完毕在屏幕的最下边会显示出保存的标准样品号，记住保存的标准样品号以便下次可把该标准样品数据调出使用。
色差仪作业指导书
色差仪作业指导书一、引言色差仪是一种用于测量物体颜色差异的仪器。
本作业指导书旨在提供对色差仪的操作指导，以确保正确、准确地进行色差测量。
本指导书适用于所有型号的色差仪，包括但不限于XYZ色差仪、Lab色差仪等。
二、操作准备1. 确保色差仪处于工作状态：接通电源并等待数分钟，使仪器预热。
2. 清洁样品和参考标准：使用干净、柔软的布轻轻擦拭样品和参考标准，确保表面无尘、无污渍。
3. 校准仪器：根据仪器型号和厂家说明书，进行仪器的校准操作。
三、测量操作步骤1. 准备样品：根据实际需求，选择合适的样品进行测量。
确保样品表面无划痕、无氧化。
2. 设置测量参数：根据样品的特性和测量要求，设置合适的测量参数，如光源类型、观察角度、颜色空间等。
3. 放置样品：将样品放置在色差仪的测量台上，确保样品与测量台完全接触，避免空气对测量结果的影响。
4. 测量样品：按下测量按钮，仪器将自动对样品进行测量。
确保测量过程中没有外界干扰，如强光、震动等。
5. 记录测量结果：测量完成后，将测量结果记录下来，包括颜色数值、色差值等。
可以使用仪器内置的数据存储功能或外部设备进行记录。
6. 分析和比较结果：根据测量结果，进行数据分析和比较，以评估样品的颜色差异。
四、常见问题解决1. 测量结果不准确：可能是由于样品表面污染、仪器未校准、测量参数设置错误等原因导致。
应重新清洁样品、校准仪器，并检查测量参数设置是否正确。
2. 仪器显示异常：可能是由于电源问题、仪器故障等原因导致。
应检查电源连接是否正常，如有必要，联系厂家进行维修。
3. 测量过程中出现干扰：可能是由于强光、震动等外界因素干扰导致。
应在测量时避免这些干扰，如调整测量环境、使用防震设备等。
五、安全注意事项1. 使用电源时，应注意电压稳定，避免电源过载或短路。
2. 在操作过程中，应避免触摸仪器的光源和传感器，以防损坏或影响测量结果。
3. 在清洁样品时，使用柔软的布，避免使用有腐蚀性或粗糙的材料，以免损坏样品表面。
色差仪使用方法及注意事项
色差仪使用方法及注意事项色差仪是一种用于测量物体颜色差异的仪器，广泛应用于纺织、印刷、油漆、塑料和化妆品等行业。
下面将介绍色差仪的使用方法及注意事项，帮助您更好地使用色差仪。
一、使用方法：1. 准备工作：a. 确保色差仪的电源充足，并正确连接电源线。
b. 确保色差仪的目标板干净无污渍，可以使用干净的布擦拭或吹风机吹净。
c. 确保色差仪的光源灯泡正常工作，如果需要更换灯泡请按照仪器说明书操作。
d. 打开色差仪，将其预热10-15分钟，以提高测量的准确性和稳定性。
2. 校准操作：a. 根据色差仪的使用说明书，选择合适的白板（或称为校准板），放在色差仪的观察窗口位置。
b. 按照仪器说明书的要求，进行色差仪的校准操作。
通常需要按下校准按钮，等待一段时间后，仪器会自动完成校准。
c. 校准完成后，将校准板取出。
3. 测量操作：a. 将待测样品放置在色差仪的观察窗口位置，确保样品与观察窗完全贴合，避免产生空隙。
b. 按下测量按钮，待仪器完成测量后，记录测得的色差数值。
c. 如果需要测量多个位置的色差数值，可以按照仪器说明书的要求进行操作，并记录每个位置的结果。
4. 结果分析：a. 根据测量结果，可以判断样品与标准样品之间的颜色差异程度。
b. 可以使用仪器内置的对比功能，将测量结果与设定的标准值进行比较，以判断是否符合要求。
c. 根据需要，可以对测量结果进行保存、打印或导出，以便进行进一步的分析和比较。
二、注意事项：1. 确保测量环境的稳定性：色差仪对环境光线和温湿度的要求较高，应确保测量过程中环境稳定，不受杂光的干扰。
可以在无干扰的黑暗室或色差仪专用测量室进行操作。
2. 样品处理注意事项：样品表面应干净平整，无划痕和指纹等污渍，以免影响测量结果。
特别是金属样品，要避免指纹和脏污，以免产生误差。
3. 避免颜色深浅扰动：测量颜色时，避免颜色深浅不相等的样品同时测量，以免互相干扰产生误差。
4. 注意测量角度：色差仪有时对测量角度的要求较高，应按照仪器说明书的要求进行操作，避免角度不准确导致误差。
精密色差仪使用说明说明书
CATALOGUE[一]精密色差仪使用须知-----------------------------------------1[二]注意事项---------------------------------------------------1[三]色差仪功能描述---------------------------------------------2[四]技术参数---------------------------------------------------2[五]仪器外观结构介绍-------------------------------------------3[六]测量流程图-------------------------------------------------5[七]校准页面---------------------------------------------------6[八]主页面-----------------------------------------------------6[九]测量-------------------------------------------------------78.1 标样测量-----------------------------------------------78.2 试样测量-----------------------------------------------8[十]校准-------------------------------------------------------9 [十一]数据查看-------------------------------------------------10 [十二]设置 ---------------------------------------------------11 11.1 测量设置----------------------------------------------11 11.2 时间设置 ---------------------------------------------12 11.3 电源管理 ---------------------------------------------12 11.4恢复出厂-----------------------------------------------13 11.5语言选择-----------------------------------------------13 11.6版本---------------------------------------------------14 [十三]USB通信--------------------------------------------------14 [十四]摄像头取景-----------------------------------------------15 [十五]产品配件图-----------------------------------------------16 [十六]异常处理-------------------------------------------------18南北潮商城 ｜ ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ１、本说明书所述“色差仪”指的是精密色差仪。
色差仪检测原理及使用方法(与“色差”有关文档共11张)
2021/11/4
第9页，共11页。
色差仪分析原理ຫໍສະໝຸດ • CIE LCH颜色模型，L表示明度值，C表示饱和度 值，H表示色调角度值的柱形坐标。
• △H=﹝（△ Eab )2- (△ L*)2-(△ C)2﹞1/2（色调差异）
△ L* △ C*
△
+
偏浅 偏鲜
H 偏逆时针方向色调
-
偏深 偏暗
偏顺时针方向色调
2021/11/4
第5页，共11页。
0△E 微小到中等；
用不同的玻璃材料制成的凹凸镜组合可以消除色差 。
色差仪分析原理 色差的评定在工业和商业中非常重要，主要应用于生产中的配色和产品的颜色质量控制。
在一些应用中可接受 1.
25△E 非常小或没有；
明度差表示深浅的差异，色调差表示色相的差异（即偏红或偏蓝等），彩度差表示鲜艳度的差异。
2021/11/4
第10页，共11页。
色差仪分析原理
• 各类色差公式精确性 比较：
CIELAB CIELCH CMC(2:1)
△a大表示偏红，△a小表示偏绿 △b大表示偏黄，△b小表示偏蓝
范0 -围0色. 差（容标差）准观察者的视觉能力的基础上—就是说
色差仪操作规程
色差仪操作规程测色仪操作规程1.按UPS开/关机键，打开UPS电源，电源开启后电源指示灯为：2绿色灯点亮，1绿色灯闪亮。
2.按电脑主机电源（开机键位于机箱上方），待电脑开机后，再打开测色仪电源，约6-7秒后听到“嘀”的一声，证明测色仪已经开启。
3.双击电脑桌面上的测色仪软件图标，当“嘀”的一声响后，电脑中测色仪软件将开启，同时测色仪已准备就绪。
4.软件打开后要首先对测色仪进行校正，未校正不能进行正常测量。
从“仪器”菜单中选择“设置模式”，当出现对话框提示时，先在模式中选择“反射”，单击“校正”，按提示分2步进行校正，待提示已校正成功后，此时再选择对下一模式（即透射模式）进行校正，同样按提示分2步进行校正。
校正结束后，将校正用品归位，待下次校正时使用。
5.当两种模式校正完成后，可使用白板或绿板进行测量，验证校正是否成功。
按规定测量后，在数据下方空白处单击鼠标右键，选择“设置”，弹出“色度数据表设置”对话框，在“scales”下面的下拉列表“▼”中选择“XYZ”，然后鼠标单击下拉列表左侧“《”图标，此时左侧图框最下行将出现“XYZ（J，K，L）”，然后单击“OK”，则在测量数据值后面出现“X”、“Y”、“Z”值，将此数值与白板或绿板背面上的标准XYZ 值进行比对，若误差在允许范围内（白板误差在0.1以内，绿板误差在0.5以内），则说明校正成功，否则需重新校正。
校正成功后，同样打开“色度数据表设置”对话框，鼠标单击左侧图框最下行的“XYZ（J，K，L）”，然后鼠标单击对话框最左侧“Remove”图标，将其移除，单击“OK”，此时“X”、“Y”、“Z”值将不在测量数据后面显示。
6.测量时，首先要确定所要使用的测量模式（即选择反射或者透射模式），从“仪器”菜单中选择“设置模式”，再根据需要选择模式，鼠标单击“OK”即可，此时所使用的模式类型将在软件下面显示。
然后把需要用到的标样从数据库中调出，从“文件”菜单中选择“从数据库调用试样”，鼠标单击，弹出对话框中单击“OK”，然后从数据库中选择需要用到的标样，鼠标单击，此时标样前面的选择框中出现一个“ ”, 然后鼠标单击“OK”,弹出对话框“要插入选项吗？”，选择“是”，这样就将需要用到的标样从数据库中调出。
精密色差仪使用说明书HP-C210
精密色差仪使用说明书HP-C210目录一精密色差仪概述二操作说明１开机、校准页面２主页面３测试页面３．１“快速测试”页面３．２“新建样品”页面３．３“样品调入”页面３．４“容差设置”页面４系统设置４．１“时间设置”页面４．２“修改白板值”页面４．３“电源管理”页面４．４恢复出厂设置４．５清除测试数据４．６“硬件版本号”页面４．７“语言选择”页面５ＵＳＢ连接三注意事项四异常处理一精密色差仪概述精密色差仪使用须知：１、本说明书所述“色差仪”指的是精密色差仪ＨＰ－Ｃ２１０。
２、本说明书所述“标准黑腔”、“标准白板”指与色差仪配套，用于仪器校准的工作标准器件。
３、本仪器使用应避开强电磁干扰。
限制性保修与技术支持：限制性保修的时间段是自购买本产品开始起（时间：如三年）的时间。
如果您的仪器需要服务，请将仪器带到当地的销售部或通过（网址：ｗwｗ．ｃｈｉｎａｓｐｅｃ．ｎｅｔ）联系我们来进行维修。
在任何时间我们都可以向经销商或顾客提供备用部件如标准校验板等。
为了避免仪器精度受影响以及较为困难的维修，请不要将仪器私自拆开。
如果由于拆卸机器或不正确的使用而导致仪器损坏，请用户自行负责。
色差仪功能描述：１、比较样板与被检测品之间的颜色差异，输出样板和被检测品的颜色差异，可以通过ＸＹＺ、ＲＧＢ、ＣＩＥ＿Ｌａｂ、ＣＩＥ＿Ｌｃｈ三组数据和比较后的ΔＥ、ΔＬ、Δａ、Δｂ、Δｃ、Δｈ四组色差数据，可以进行白度，黄度测试。
２、人性化设计、良好的人机交互界面。
３、可存储１００００条测试记录，其存储的结构为：１００条样品，每种样品可保存１００组相对该样品的色差数据。
４、数据浏览功能。
５、本机具有低电能提示功能，存储数据空间满提示功能。
６、ＵＳＢ通信功能。
７、可连接微型打印机。
８、ＰＣ数据管理软件，实现颜色数据的管理。
附件描述：１、白板：用于设备校准。
２、黑腔：用于设备校准。
３、外部供电电源：直流电源适配器的额定电流２Ａ，正常工作电压５Ｖ。
色差仪作业指导书
色差仪作业指导书一、引言色差仪是一种用于测量物体颜色差异的仪器，广泛应用于纺织、印刷、塑料、油漆等行业。
本作业指导书旨在提供使用色差仪的详细步骤和注意事项，以确保准确的颜色测量结果。
二、仪器准备1. 确保色差仪处于正常工作状态，检查是否有损坏或污染。
2. 清洁色差仪的测试孔和光源，使用干净的软布擦拭，避免使用化学溶剂。
3. 校准色差仪，按照仪器说明书进行校准操作。
三、样品准备1. 样品应处于干燥、清洁的状态，避免油渍、灰尘等污染物的影响。
2. 样品的尺寸应符合色差仪的测试孔大小，确保完全遮挡测试孔。
3. 如果需要测量液体样品，将样品倒入透明的容器中，确保容器没有色差。
四、测量步骤1. 打开色差仪电源，等待仪器预热一段时间。
2. 将样品放置在测试孔上方，确保样品完全遮挡测试孔。
3. 按下测量按钮，等待仪器完成测量过程。
4. 重复以上步骤，测量多个样品以获取更准确的数据。
五、数据分析1. 色差仪会提供测量结果，包括颜色数值和色差数值。
2. 颜色数值表示样品的颜色特征，通常以LAB色彩空间的L、a、b值表示。
3. 色差数值表示样品与标准样品之间的差异，常用的色差公式有△E、△L、△a、△b等。
4. 根据具体需求，对测量结果进行分析和比较，判断样品的色差程度。
六、注意事项1. 避免直接用手触摸测试孔，以防止污染和损坏。
2. 测量过程中要保持环境的稳定，避免光线、温度和湿度等因素的影响。
3. 定期清洁色差仪的测试孔和光源，以确保准确的测量结果。
4. 在测量液体样品时，注意避免溅出和渗漏，避免对仪器造成损坏。
七、维护保养1. 定期检查色差仪的工作状态和仪器的准确性。
2. 清洁仪器的外壳和显示屏，使用干净的软布擦拭。
3. 如发现仪器有异常或故障，及时联系维修人员进行修理。
八、总结本作业指导书详细介绍了色差仪的使用步骤和注意事项，希望能够帮助使用者正确使用色差仪，并获得准确的颜色测量结果。
在使用过程中，务必遵循操作规范，保持仪器的清洁和准确性，以确保工作的顺利进行。
公司精密色差仪操作规程
公司精密色差仪操作规程1精密色差仪操作规程1.0目的为确保公司之仪器的有效操作,避免因操作方法、操作步骤等失误而造成仪器的损坏、或因仪器的维护不到位导致测试结果不精准,而产生产品的误测,特追溯至通用使用规程对本仪器制定正确的操作规则。
2.0范围精密色差仪可用来测量各种颜色间的色差,能够精确测出良种颜色的差值即△E以及(Lab)的值,能够查看所测量颜色的Lab值。
该仪器采用三种光源对被测物进行分析,仪器本身可对被测物做同色异谱分析。
3.0引用文献精密色差仪使用说明书(随机附)。
4.0仪器概述4.1工作原理自动比较样板与被检品之间的颜色差异,输出CIE-Lab三组数据和比色后的△E、△L、△a、△b四组色差数据。
△E总色差的大小△L+表示偏白,△L-表示偏黑(相对于样板)△a+表示偏红,△a-表示偏绿(相对于样板)△b+表示偏黄,△b+表示偏蓝(相对于样板)色差范围色差分析0- 0.25△E 非常小或没有;非常理想匹配0.25-0.5△E 微小;能够接受的匹配0.5-1.0△E 微小到中等;在一些应用中能够接受 1.0-2.0△E 中等;在特定应用中能够接受2.0-4.0△E 有差距;在特定应用中能够接受4.0△E 以上较大;在大部分应用中不可接受4.2主体结构:①—确定(Enter) ②—保存键(Save) ③—上翻页/打印Up/Printing④—下翻页(Down) ⑤—取消(Cancel) ⑥—测试键(Testing)4.3主要技术参数 重复精度 0.08(标准白板间隔测量30次求平均值)照明／观察系统 8／d(8o 照射角／漫反射)SCI(z 包含镜面反射光)/SCE(消除镜面反射光)光源 白光光源观察视角 CIE 规定的1 0 o 视角观察条件 D65、D50、F11校正 白板校正、黑腔校正3 1 2654存储标准样12组,每组标准样下测试样31组显示数据L*a*b、L*c*h色度值,△E*ab、△(L*a*b)、△(L*C*H)色差值语言中、英文测量口径8mm电源4节碱性电池或镍氢电池、专用适配器DC:5V重量550g外形尺寸77*86*210mm5.0操作步骤步骤图片说明1 首先安装好电池,开机,稍等3-4秒进入语言选择界面,经过向上向下键对语言进行选择,选择”中文”后按确定键。
色差仪作业指导书
色差仪作业指导书一、引言色差仪是一种用于测量物体颜色差异的仪器，广泛应用于纺织、印刷、塑料、化妆品等行业。
本作业指导书旨在提供对色差仪的操作指导，以确保正确使用色差仪进行颜色测量，准确评估物体颜色差异。
二、色差仪概述色差仪是一种精密的光学仪器，通过测量样品与标准样品之间的颜色差异来评估样品的颜色品质。
主要由光源、色度传感器、显示屏和操作按钮组成。
色差仪的操作相对简单，但需要注意一些细节，以确保测量结果的准确性。
三、准备工作1. 确保色差仪处于稳定的工作环境中，避免强光、震动和干扰。
2. 清洁色差仪的测量孔和测量窗，以确保准确的测量结果。
3. 确保色差仪已经校准并处于正常工作状态。
四、操作步骤1. 打开色差仪电源，待仪器自检完成后，进入待机状态。
2. 将待测样品放置在测量孔中，并确保样品与测量窗完全接触。
3. 按下测量按钮，色差仪开始进行测量。
4. 测量完成后，色差仪会显示样品的颜色数值和色差数值。
5. 如果需要保存测量结果，可以按下保存按钮，并选择保存的位置和文件名。
6. 完成测量后，及时清洁测量孔和测量窗，以备下次使用。
五、数据分析与解读1. 颜色数值：色差仪会显示样品的颜色数值，通常以LAB或LCH表示。
L表示亮度，A表示红绿色调，B表示黄蓝色调。
根据具体需求，可以参考颜色数值来评估样品的颜色品质。
2. 色差数值：色差仪会显示样品与标准样品之间的色差数值，通常以△E表示。
色差数值越小，表示样品与标准样品的颜色差异越小，颜色品质越好。
3. 数据分析：通过对测量结果的颜色数值和色差数值进行分析，可以评估样品的颜色品质是否符合要求，并进行相应的调整和改进。
六、注意事项1. 避免强光干扰：在测量过程中，避免强光直射色差仪的测量孔和测量窗，以免影响测量结果的准确性。
2. 避免震动干扰：在进行测量时，尽量避免色差仪受到震动或振动，以确保测量结果的稳定性和准确性。
3. 注意测量角度：在测量过程中，尽量保持样品与测量窗的垂直角度，以避免测量结果受到角度影响。
色差仪作业指导书
色差仪作业指导书一、背景介绍色差仪是一种用于测量物体颜色差异的仪器，广泛应用于纺织、印刷、塑料、涂料、化妆品等行业。
通过测量样品与标准之间的颜色差异，可以判断产品的质量是否符合要求，从而保证产品的一致性和稳定性。
二、色差仪的使用方法1. 准备工作a. 确保色差仪处于稳定的环境条件下，避免强光照射和震动干扰。
b. 清洁色差仪的测量口和观察窗，确保没有灰尘或污渍。
c. 根据需要选择合适的光源和观察角度。
2. 标定色差仪a. 打开色差仪电源，等待仪器启动。
b. 进入标定模式，按照仪器说明书的指导进行标定操作。
c. 标定完成后，检查标定结果是否合格，如不合格需要重新标定。
3. 测量样品a. 将待测样品放置在色差仪的测量口，确保样品与测量口完全贴合。
b. 按下测量按钮，等待测量结果显示。
c. 记录测量结果，包括颜色数值、色差值等。
4. 分析测量结果a. 将测量结果与标准进行比较，计算颜色差异。
b. 根据颜色差异的大小判断样品是否合格，如超出范围则需要调整生产工艺或选择合适的原材料。
c. 分析颜色差异的原因，如光源、观察角度、样品制备等因素。
5. 维护保养a. 定期清洁色差仪的测量口和观察窗，避免灰尘或污渍影响测量结果。
b. 定期进行标定，确保测量结果的准确性和可靠性。
c. 注意色差仪的使用环境，避免强光照射和震动干扰。
三、常见问题及解决方法1. 测量结果不稳定可能原因：- 测量样品不稳定，如表面有污渍或颜色不均匀。
- 色差仪处于不稳定的环境条件下，如温度或湿度变化较大。
解决方法：- 清洁样品表面，确保无污渍或颜色不均匀。
- 确保色差仪处于稳定的环境条件下。
2. 测量结果与实际颜色不符可能原因：- 光源选择不合适，导致测量结果偏差较大。
- 观察角度选择不合适，导致测量结果与实际颜色不一致。
解决方法：- 根据样品的特性选择合适的光源。
- 根据样品的特性选择合适的观察角度。
3. 色差仪无法启动或操作异常可能原因：- 电源故障，如电源线接触不良或电源开关损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精密色差仪使用说明书目录使用信息------------------------------------------------------------3 概述（产品简介）------------------------------------------------------3 仪器特点（一般特性）--------------------------------------------------4 技术指标（技术特性）------------------------------------------------------------------------4 按键介绍------------------------------------------------------------------------------------------4 接口功能简介------------------------------------------------------------------------------------5 功能显示------------------------------------------------------------------------------------------7一、HP-200仪器测量操作--------------------------------------------------------------------71、开机--------------------------------------------------------------------------------------72、语言选择---------------------------------------------------------------------------------83、校准页面--------------------------------------------------------------------------------84、全黑校准--------------------------------------------------------------------------------95、全白校准--------------------------------------------------------------------------------96、修改白校准----------------------------------------------------------------------------107、进入主程序----------------------------------------------------------------------------128、取样界面-------------------------------------------------------------------------------129、取样测试-------------------------------------------------------------------------------1310、检测界面------------------------------------------------------------------------------1411、保存数据------------------------------------------------------------------------------1412、USB通信功能介绍-----------------------------------------------------------------1513、打印-----------------------------------------------------------------------------------15二、系统功能简介-----------------------------------------------------------------------------161、光源选择---------------------------------------------------------------------------162、时间设置---------------------------------------------------------------------------163、样品调入---------------------------------------------------------------------------174、查看记录---------------------------------------------------------------------------175、容差设置---------------------------------------------------------------------------186、同色异谱---------------------------------------------------------------------------187、格式化------------------------------------------------------------------------------19三、电脑USB驱动安装-----------------------------------------------------------------------19四、其它若能简介-----------------------------------------------------------------------------19五、注意事项-----------------------------------------------------------------------------------22六、常见故障分析-----------------------------------------------------------------------------22使用信息HP-200符合CI 相关标准。
在使用本仪器之前，请仔细阅读仪器配置的使用说明，了解有关有效使用的重要信息。
用户不能对仪器进行任何更改。
任何未经许可的更改，均可能导致仪器 的损坏或影响仪器的精度，损害了用户正确使用访仪器的合法权益。
概述（产品简介）该仪器是按照CIE 相关标准、国家标准研制成的一种全新测量颜色色差 的仪器，是一种性能稳定、即可用电池又可用AC-DC 外接电源供电的高精 密测量色差的便携式仪器。
该仪器可以迅速、准确地测量两种颜色的差值， 采用TFT 显示技术显示，可以背光显示，方便易用。
该仪器可用来测量各种颜色间的色差，能够精确测出两种颜色的差值即 △E 以及（Lab ）的值，可以查看所测量颜色的Lab 的值。
该仪器采用三种光源 对被测物进行分析，仪器本身可对被测物做同色异谱分析，也通过电脑软件， 对被测物进行同色异谱分析。
该仪器界面美观，人性化设计，功能强大，操作简单。
使用本仪器之 前，您应该阅读或者至少浏览本手册，以便对该仪器有充分的了解。
该仪器主要用于服装、家居、建筑和室内装饰等色彩系统配色。
适用于 塑胶、喷涂、设计、印刷、服装、印染等相关行业人员使用。
本机电源供电方式有两种，一是通过外接电源使用交流电源，另一种 是，使用电池。
精密色差仪电源 USB 数据线白板黑腔仪器特点（一般特性）◆性能稳定、测量结果精确可靠:◆直接显示上千种颜色间的色差；◆可显示颜色的Lab、 E、LCH值;◆三种可选标准光源：D65、D50、F11.◆可存储多种样品，每种样品可存储多组色差值。
可与电脑通信，在电脑可对被测物进行同色异谱分析。
◆仪器可对被测特做同色异谱分析。
◆数据可储存多组标样值。
◆使用4节AAA1.5电池供电，耗电低；◆体积小、重量轻、操作方便；◆无笨拙的电线或复杂的软件，方便易用；◆附件：使用说明一本、外包装盒一个、标准白板一块、标准黑腔一个、擦拭纸一本。
本机附带的交流电源一个。
上位机（电脑）软件光盘一张。
（微型打印机只选购）技术指标（技术特性）●标准偏差为△E*ab0.08以内（标准白板校正后间隔测量30次）●光源：采用国际上通用的D65、D50、F11光源。
每种光源分光滑面（SCI）●和漫射面（SCE）两类。
●有效测量口径（照明口径）:φ8mm;●可测量上千种颜色间的色差；●R、G、B值测定范围：24bit;●X、Y、Z精度：0.05；●测量条件：垂直放置；●储存12种样品，每种样品可保存30组测量数据 .●电源：4节AAA1.5V碱性电池；或使用本公司配置的AC-DC电源，使用交流市电。
●尺寸：77X86X210mm;●使用温度范围：0~70℃,相对温度80%c 以下/不可结露；●保管温湿度范围：0~40℃，相对温度80%以下/不可结露；按键介绍键盘功能介绍:1、测试键 Testing2、保存健 Save3、上翻页/打印 Up/Printing4、下翻页 Down5、确定 Enter6、取消 Cancel本说明书的后面部分将对各键的功能做详细介绍。
接口功能简介:1、USV接口：利用此接口与电脑通信。
2、DC接口：直流电源接口，通过此接口连接外接电源。
警告：本仪器工作电压为DC5~9V，过电压会对仪器产生损害。
3、Printing接口：此接口为本仪器的打印机接口，通过此接口与微型打印机连接，本仪器的打印机接口线，为专用设备。
使用的时候请注意。
（警告：请勿使用非专用打印机，以免损坏仪器。
）4、电源开关：ON为开机，OFF为关机。
5、电池仓盖：左右两边为电池仓盖。
内部为4*1.5VAAA电池。
6、测试口：本仪器的测试口为8mm。
附件说明：1、白板：白板为仪器校准使用。
2、黑腔：黑腔为仪器校准使用。
3、电源：外接电源为仪器提供AC-DC 转换，额定电流400mA,额定电压6V 。
注意：使用外接电源时，请将内部电池取下。
4、光盘：本仪器上位机（电脑）应用软件。
