钻孔机械根据不同的工作原理和用途可以分为以下几类:
1. 手持钻机:手持钻机是一种便携式的钻孔工具,通常由电动机和钻头组成。

适用于轻型打孔工作,如家庭维修、木工制作等。

2. 台式钻床:台式钻床是一种固定式的钻孔设备,一般用于加工中小型工件的钻孔。

具有较高的稳定性和工作精度。

3. 卧式钻床:卧式钻床是一种大型的钻孔设备,工作台横置,适用于加工大型工件的钻孔,如钢铁结构、船舶等。

4. 立式钻床:立式钻床是一种常见的钻孔设备,工作台立式放置,适用于加工中小型工件的钻孔,如金属加工、机械制造等。

5. 数控钻床:数控钻床是一种通过计算机控制的高精度钻孔设备,具有自动化程度高、工作精度高等特点,适用于复杂形状的工件加工。

6. 全自动钻孔机:全自动钻孔机是一种自动完成钻孔工作的机械设备,通常配备输送系统,能够实现大批量的钻孔操作。

7. 其他特殊钻孔机:根据不同行业的需求,还有一些特殊的钻孔机械,如地质钻机、水井钻机、岩石钻机等,用于特定的钻孔作业。

常见工程钻机种类及工作原理

常见工程钻机种类及工作原理

常见工程钻机种类及工作原理1.旋挖钻机:旋挖钻机是一种常见的工程钻机,主要用于土壤或软岩的钻探和钻孔施工。

其工作原理是通过旋转钻杆,驱动钻头在地面或土层下进入地面,进行开放式的钻探和孔洞挖掘作业。

旋挖钻机通过改变钻头的类型和结构,以适应不同地质环境下的钻探要求。

2.水洗钻机:水洗钻机是一种常用的工程钻机,主要用于钻取地下水的水井和岩心钻取。

其工作原理是通过高压水流将岩层碎屑冲刷出钻孔,然后将钻杆下放,继续进行钻孔作业。

水洗钻机一般配备岩心采集器,可以快速采集地质岩芯样品,用于地质勘探和工程设计。

3.螺旋钻机:螺旋钻机是一种常见的工程钻机,主要应用于岩土地质工程中的基桩、钢管灌注桩等施工。

其工作原理是通过旋转内中空的钻杆,驱动螺旋岩头进入地层,通过挖掘和推土的方式将岩土材料移除,同时形成一个稳定的钻孔。

螺旋钻机在施工过程中还可以通过注浆技术实现地层固结和强化的效果。

4.花岗岩钻机:花岗岩钻机是一种专用的工程钻机,主要用于花岗岩和其他坚硬岩石的钻孔作业。

其工作原理是通过高速旋转的花岗岩钻头,携带硬质合金刀片在岩石中进行挖掘。

花岗岩钻机一般采用液压或气动驱动方式,具有高效、精确、安全的特点。

5.方案钻机:方案钻机是一种常见的地下工程钻机,主要用于地下钻孔和孔洞施工。

其工作原理是通过旋转钻杆,驱动方案钻头在地下水平面或向下钻探进入地下,进行孔洞挖掘作业。

方案钻机通常具有强大的钻进力和稳定的孔洞质量,适用于复杂的地下工程环境。

以上是常见的几种工程钻机及其工作原理。

工程钻机种类繁多,根据不同的施工需求和地质情况,选择合适的钻机类型可以提高施工效率和质量。

钻机大全_精品文档

钻机大全_精品文档

钻机大全引言:钻机作为一种常见的工程设备,在各个领域都扮演着重要角色。

它们被广泛应用于石油勘探、地基工程、矿山开采以及水电等领域的施工作业中。

钻机的种类繁多,根据不同的工程需求和地质条件,可以选择不同类型的钻机。

本文将介绍一些常见的钻机类型,以帮助读者更好地了解钻机的分类和应用。

一、旋挖钻机旋挖钻机是一种常见的土方机械,主要用于建筑工程和土木工程中的地基钻孔作业。

它具有操作简便、施工效率高等特点。

旋挖钻机通常由上部车体和下部底盘组成,通过液压系统实现井筒的原地成孔。

旋挖钻机可根据孔径的大小和工作的深度来选择,不同型号的旋挖钻机适用于不同规模的工程项目。

二、岩土钻机岩土钻机是一种专门用于岩土工程的设备,主要用于钻探、岩石采样和土壤取样等操作。

岩土钻机通常配有适应不同地质条件的钻具和钻头,以应对各种岩层和土层的钻掘需求。

岩土钻机根据工作方式的不同可以分为旋转式岩土钻机和往复式岩土钻机等。

三、水泥灌注钻机水泥灌注钻机主要用于地基工程中的基桩灌注作业,通过钻孔、灌浆和成孔三个步骤完成基桩的灌注工作。

水泥灌注钻机具有工作范围广、施工效率高等特点,广泛应用于建筑工程、桥梁工程等行业。

水泥灌注钻机的选择要考虑施工的地质条件、灌注桩的直径和深度等因素。

四、钻井机钻井机是在石油勘探和开采中非常常见的设备,用于钻井和取样。

钻井机通常由钻具、钻杆、钻头和钻机底盘等组成,可以根据需要进行降解和组装。

根据功率和结构的不同,钻井机可以分为小型钻机、中型钻机和大型钻机等。

五、地质勘探钻机地质勘探钻机是用于矿产资源调查和地质结构探测的设备。

它可以钻探各种类型的地质样品,并进行地层分析和化验。

地质勘探钻机具有简单的操作、高效的钻探速度和准确的样品采集等特点。

不同类型的地质勘探钻机适用于不同类型的地质调查任务。

结论:钻机作为一种重要的工程设备,在各个领域都起到了至关重要的作用。

本文介绍了旋挖钻机、岩土钻机、水泥灌注钻机、钻井机和地质勘探钻机等一些常见的钻机类型。

水井钻机的基本分类

水井钻机的基本分类

水井钻机的基本分类水井钻机是一种专门用于钻探井口的设备。

由于不同种类的井口在地质情况和钻探目标上有所不同,因此水井钻机被分为了多种不同的类型。

在本文中,我们将会介绍一些流行的水井钻机的基本分类。

传统结构水井钻机传统结构水井钻机是最常见的水井钻机。

它们通常由大功率驱动器、减速器、钻杆和钻头等组成。

传统结构水井钻机在最初的设计上还包括了钻井承力架以及钻井立柱等附属设备,以便保持稳定和对井口进行支撑。

传统结构水井钻机适用于不同类型的地质和各种井口的钻探,因此被广泛应用于水井、油井、养老院、宜居区等领域。

手持式水井钻机手持式水井钻机属于轻型机型。

该型钻机通常适用于开掘较窄的井管,因为它们的直径比传统结构水井钻机的小得多。

手持式水井钻机装有微型小马达或电机,而它们的钻头则由电池或光伏电池供电。

这种钻机可以快速进入空间受限的钻探项目,并且能够适应需要进行快速穿越的复杂结构。

此外,手持式水井钻机可以进行精确的定位,使任务更加准确。

方桶钻机(Bucket rig)方桶钻机是一种常用于采矿场的水井钻机,它们可以用于在开垦的地方进行直径大于18英寸(457毫米)的深度拓展钻探。

这种水井钻机通常由一台卡车、一个水泵和一个钻头组成。

桶钻机的工作原理是向井口注水,并使其受到压力作用,以便将钻头和钻杆插入地下并进行钻探。

其它类型的水井钻机除了上述提到的三种水井钻机,还有许多其他的钻机类型。

相较于传统结构钻机,各种新型水井钻机较为常见。

这种新型设备通常更加便携、更加智能,而且还拥有其他一些特殊的功能。

例如,在城市中心进行钻探时,可以使用一种特殊的水井钻机,它可以更好地避免噪音、震荡和振动。

此外,还有一些智能水井钻机,它们拥有更加精确的定位和控制功能,可以随时钻探地下基础和地下河。

总之,水井钻机的种类繁多,每种钻机都有其优点和缺点。

选择钻机时,需要考虑目标钻探物质、地质环境和具体需求等方面因素。

钻机工地知识点总结

钻机工地知识点总结

钻机工地知识点总结钻机是一种用于在地下开展钻探工作的设备,通常用于地质勘探、石油勘探、建筑工程和水利工程中。

它可以通过旋转和推进两种方式,将钻头深入地下,以获取地下岩层的样品和数据。

在钻机工地上,有许多重要的知识点需要掌握,包括钻机的分类、工作原理、操作技巧、安全注意事项等。

本文将对钻机工地知识点进行总结,以便读者更好地了解钻机的相关知识。

1. 钻机的分类钻机根据其使用范围和结构特点可以分为多种类型,常见的钻机包括旋挖钻机、循环钻机、冲击钻机、旋转钻机等。

旋挖钻机适用于软土地层的钻探工作,循环钻机用于海底或湖底岩层的勘探,冲击钻机则适用于岩石地层的钻探。

不同类型的钻机在工作原理、结构和使用方法上有所不同,因此钻机工地上的工作人员需对各种类型的钻机有所了解,以便根据不同的钻探需求选择合适的钻机。

2. 钻机的工作原理钻机的工作原理主要包括旋转、推进、冲击等几种方式。

在钻机工地上,通常会采用旋挖钻机和循环钻机进行钻探。

旋挖钻机通过旋转钻杆和钻头的方式,以前进钻进的方式钻取地下样品。

循环钻机则通过液体的循环流动,实现钻头下部的冲击和回转运动,以便完成钻探工作。

此外,冲击钻机还可以通过液压冲击和冲击钻探的方式,对地下岩石进行击碎并完成钻探工作。

钻机的工作原理决定了其在不同地质条件下的适用性,因此在钻机工地知识点中,工作人员需了解各种钻机的工作原理和适用范围,以便根据实际情况进行施工。

3. 钻机的操作技巧在钻机工地上,操作人员需要具备一定的操作技巧,以确保施工的顺利进行和安全性。

首先,操作人员需要熟悉各种类型的钻机的操作方法和注意事项,例如掌握起钻、停钻、计量等操作步骤,保持钻机的稳定性和准确性。

其次,操作人员还需具备一定的维护和保养知识,包括加油、清洗、检修等操作技巧。

此外,操作人员还需要了解钻机的操作环境和地质条件,以便在操作过程中及时调整施工参数和保证工作安全。

总之,操作人员需要具备良好的沟通和协作能力,以确保钻机工地的施工任务高效完成。

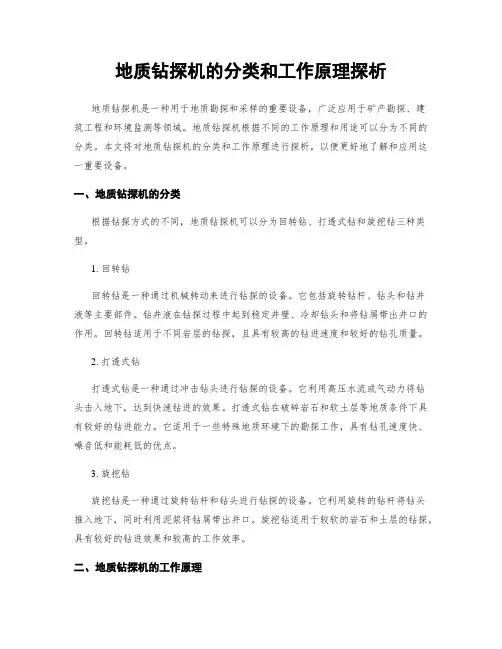

地质钻探机的分类和工作原理探析

地质钻探机的分类和工作原理探析

地质钻探机的分类和工作原理探析地质钻探机是一种用于地质勘探和采样的重要设备,广泛应用于矿产勘探、建筑工程和环境监测等领域。

地质钻探机根据不同的工作原理和用途可以分为不同的分类。

本文将对地质钻探机的分类和工作原理进行探析,以便更好地了解和应用这一重要设备。

一、地质钻探机的分类根据钻探方式的不同,地质钻探机可以分为回转钻、打透式钻和旋挖钻三种类型。

1. 回转钻回转钻是一种通过机械转动来进行钻探的设备。

它包括旋转钻杆、钻头和钻井液等主要部件。

钻井液在钻探过程中起到稳定井壁、冷却钻头和将钻屑带出井口的作用。

回转钻适用于不同岩层的钻探,且具有较高的钻进速度和较好的钻孔质量。

2. 打透式钻打透式钻是一种通过冲击钻头进行钻探的设备。

它利用高压水流或气动力将钻头击入地下,达到快速钻进的效果。

打透式钻在破碎岩石和软土层等地质条件下具有较好的钻进能力。

它适用于一些特殊地质环境下的勘探工作,具有钻孔速度快、噪音低和能耗低的优点。

3. 旋挖钻旋挖钻是一种通过旋转钻杆和钻头进行钻探的设备。

它利用旋转的钻杆将钻头推入地下,同时利用泥浆将钻屑带出井口。

旋挖钻适用于较软的岩石和土层的钻探,具有较好的钻进效果和较高的工作效率。

二、地质钻探机的工作原理地质钻探机的工作原理主要包括井眼的稳定、钻进和取芯。

1. 井眼的稳定井眼的稳定是地质钻探过程中的关键环节。

钻井液在钻探过程中起到注浆和稳定井壁的作用,防止井眼塌陷和钻杆卡滞。

此外,使用套管或套管片等避免井壁溃塌,也是确保井眼稳定的重要手段。

2. 钻进钻进是地质钻探过程中的核心环节。

地质钻探机通过旋转钻杆和钻头,将钻头推入地下。

钻杆的旋转和钻头的冲击共同作用,实现快速、高效的钻进过程。

钻杆的质量和钻头的设计对钻进效果有重要影响,良好的钻杆轴线和合适的冲击力可以提高钻进效率和钻孔质量。

3. 取芯取芯是地质钻探中获取地下岩石或土层的样本的过程。

在地质钻探机的钻进过程中,钻头会将岩屑或土壤带回井口。

钻机分类

钻机分类

钻机分类
二十一世纪以来,随着技术水平的不断提高,钻机的技术含量也不断提升,种类也随之增加。

下面为大家介绍一下各种钻机的适用范围以及施工特点:
1、回转式钻机可分为三类:①立轴式回转钻机:手把给进式钻机、螺旋差动给进式、液压给进式钻机;②转盘式回转钻机:钢绳加减压式钻机、液压缸加减压式钻机;③移动回转器式钻机:全液压动力头式钻机、机械动力头式钻机。

该回转式钻机主要是依靠钻具的回转运动破碎层而成孔。

作业时,动力机通过传动装置驱动转盘,由主动钻杆带动钻头旋转破碎岩层。

该回转式钻机能适应各种不同地质情况,特别是卵石层中钻孔,成孔后,孔壁四周形成一层密室的土层,对稳定孔壁,提高桩基承载能力,均有一定的作用。

2、冲击式钻机可分为两类:①钢丝绳冲击式钻机;②钻杆冲击式钻机。

该冲击式钻机主要由钻具的垂直往复运动,使钻头冲击井底以破碎岩层。

该冲击式钻机的功效较低,钻井深度在250m以内,偶尔也可达到500-600米。

该机运行钻孔是利用钻机的曲柄连杆机构,将动力的回转运动改变为往复运动,通过钢丝绳带动锤上下运动。

冲击式钻机是将岩石破碎成粉粒状钻渣,由于其功率消耗大,效率低,所以除了硬质卵石层钻孔外,一般采用其他种类钻机。

3、复合式钻机:该机主要是由振动、冲击、回转、静压等功能以不同组合方式复合在一起的钻机。

柴油锤打桩机就是其中的一种。

雄飞桩工生产的柴油锤打桩机采用履带式底盘,自动化程度高,可自行装卸车,自由行走,360度回转,四条液压油缸支腿、一条变幅油缸、两条起落架油缸,可在恶劣的施工环境中展现独特优势,改善施工进度。

原文出自:。

灌注桩钻孔机常用大分类

灌注桩钻孔机常用大分类

灌注桩钻孔机常用大分类灌注桩钻孔机常用大分类综述:灌注桩钻孔机是一种用于施工灌注桩的特殊工程装备,主要用于土、岩层等地质条件下的钻孔作业。

根据不同的功能和特点,灌注桩钻孔机可分为几个常用大分类。

本文将详细介绍这几个分类及其特点。

第一类:液压钻机液压钻机是一种通过液压系统驱动钻孔的灌注桩钻孔机。

它通常具有较大的钻孔能力和钻孔深度,适用于较大规模的工程施工。

液压钻机的特点是结构牢固,操作方便,钻孔速度快。

它可以应用于各种地质条件下的钻孔作业,并且具有较高的钻孔效率和稳定性。

第二类:旋挖钻机旋挖钻机是一种通过旋转钻杆进行钻孔的灌注桩钻孔机。

它通常具有较小的体积和重量,适用于施工空间有限的工程项目。

旋挖钻机的特点是操作灵活、机动性强,可以适应各种工作环境。

它适用于各种地质条件下的钻孔作业,并且对周围环境的影响较小。

第三类:震动钻机震动钻机是一种通过震动钻头进行钻孔的灌注桩钻孔机。

它通常用于较硬的土层中的钻孔作业,适用于需要增强地基的工程项目。

震动钻机的特点是操作简单、效率高,能够有效地改善土壤的物理特性。

它适用于各种地质条件下的钻孔作业,并且能够有效地提高工程质量。

第四类:旋挖和震动联合钻机旋挖和震动联合钻机是一种结合旋挖和震动钻机功能的灌注桩钻孔机。

它可以根据不同的地质条件选择旋挖或震动功能进行钻孔作业。

旋挖和震动联合钻机的特点是灵活多样,能够根据实际需要选择合适的钻孔方式。

它适用于各种地质条件下的钻孔作业,并且具有较高的钻孔效率和灵活性。

总结:灌注桩钻孔机根据功能和特点可分为液压钻机、旋挖钻机、震动钻机和旋挖和震动联合钻机等几个常用大分类。

不同类型的钻机适用于不同的工程施工需求,可以根据实际情况选择合适的钻机进行钻孔作业。

附件:无法律名词及注释:无。

第3章 钻井设备与工具

第3章 钻井设备与工具

下套管或起下钻时:承托井内全部管柱重量。
井下动力钻井时:制动钻杆,承受反扭矩。 结构:两个锥形齿轮:绞车链条转盘轴(水平) 小锥 齿轮/大锥齿轮转台大方瓦和方补心方钻杆。
转盘
3.1 钻机
(四) 水龙头 作用:
1) 悬持旋转的钻柱,承受大部或全部钻柱重量。 2) 通过水龙头向钻柱(转动)内引输高压泥浆。 结构:固定部分(外壳和提环、鹅颈管、冲管),旋转部分( 中心管、负荷主轴承、防跳轴承、扶正轴承等),密封盘根(冲 管与中心管之间:冲管盘根,机油盘根(中心管与外壳)。 转动:转盘方钻杆保护接头中心管(轴承)
① 陆地钻机 ② 海洋钻机(钻井平台)
3.1 钻机
(三) 钻机标号
1、国产钻机: 型号一般为:字母-公称起重量或钻深能力。 如 ZJ-130:大钩起重量130吨,ZJ-45:钻深能力4500米 2、罗马钻机: 如:F-200-2DH; F-钻机;200-最大负荷(吨);2-两台动力机;D-柴油机 驱动
现场习惯称十大件:井架、天车、游车、大钩、水龙头、转盘、绞车、 泥浆泵、柴油机、传动装置。
3.1 钻机
(二) 分类
1、按钻深分类 (起重能力,所用钻杆直径) 1) 大型钻机 (800kN以上,使用钻杆89-140mm) ① 超重型钻机:Hmax>5000m, ② 重型钻机 : ③ 中型钻机 : >2500kN 3000~5000m, 2000~2500kN 1000~2500m, 800~1600kN
吊钳
3.3 井口工具
五、安全卡瓦 在井口用卡瓦悬持钻铤时起安全保证作用 ,卡在卡瓦上部钻铤上,以防因卡瓦牙齿磨 损或其它原因造成卡瓦失灵情况发生。 卡瓦卡住钻铤且安全卡瓦卡住钻铤坐于
转盘接钻铤提升短节提升

钻机的分类

钻机的分类

钻机的分类钻机是完成钻进施工的主机,它带动钻具和钻头向地层深部钻进,并通过钻机上的升降机来完成起下钻具和套管、提取岩心、更换钻头等辅助工作。

泵的主要功能则是向孔内输送冲洗液以清洗孔底、冷却钻头和润滑钻具。

岩土钻掘工程的目的与施工对象各异,因而钻机种类较多。

钻机可按用途分类,如岩心钻机、石油钻机、水文地质调查与水井钻机、工程地质勘查钻机、坑道钻机及工程施工钻机等。

按钻进方法可把钻机分成四类:(1) 冲击式钻机:钢丝绳冲击式、钻杆冲击式钻机。

(2) 回转式钻机:立轴式--手把给进式、螺旋差动给进式、液压给进式钻机;转盘式--钢绳加减压式、液压缸加减压式钻机;移动回转器式--全液压动力头式、机械动力头式钻机。

(3) 振动钻机。

(4) 复合式钻机:振动、冲击、回转、静压等功能以不同组合方式复合在一起的钻机。

原地质矿产部在部标《DZ3-79》中规定了钻机类别标志(表3-1),均用汉语拼音字母标注。

表3-1 原地质矿产部钻机型号类别标志钻机类别类别代号第一特征代号(传动结构)第二特征代号(装载及其他)岩心钻机、砂矿钻机水文钻机、工程钻机坑内钻机、浅孔钻机地热钻机X(岩心)、SZ(砂钻)S(水文)、G(工程)K(坑内)、Q(浅钻)R(地热)Y(液压操纵机械传动)D(全液压动力头)P(转盘)C(车装)S(散装)立轴式钻机应用较为广泛。

原地质矿产部立轴式钻机系列定名为XY型,原冶金工业部立轴式钻机系列定名为YL (冶立)型,有色金属工业总公司立轴式钻机系列定名为CS(穿山)型,原煤炭工业部立轴式钻机系列定名为TK(探矿)型(表3-2)。

表3-2 立轴式钻机系列原地质矿产部原冶金工业部有色金属工业总公司原煤炭工业部XY-1(100),XY-2(300) Y-3(600),XY-4(1 000)XY-5(1 500),XY-6(2 000)YL-3(300)YL-6(600)YL-10(1 000)CS-1(100)CS-3(600)CS-4(1 000)TK-1(1 300)TK-3(1 000)TK-4(600),TK-5(300) 表中括号内的数字为钻进深度,单位为m。

钻机的分类和组成

钻机的分类和组成

钻机的分类和组成钻机是一种用于地下工程、地质勘探和矿产开采等领域的重要设备。

根据其功能和结构特点的不同,钻机可以分为多种分类。

本文将从钻机的分类和组成两个方面进行详细介绍。

一、钻机的分类1. 按照使用领域分类钻机根据其应用领域的不同,可以分为地质钻机、水井钻机、工程钻机和矿山钻机等几大类。

地质钻机主要用于地质勘探、岩土工程等领域;水井钻机主要用于钻探水井和取水工程;工程钻机主要用于建筑工程、桥梁工程等;矿山钻机主要用于矿山开采和矿业勘探。

2. 按照工作原理分类钻机根据其工作原理的不同,可以分为旋挖钻机、循环钻机、锤击钻机和超声波钻机等几大类。

旋挖钻机主要通过旋转钻杆和钻头来实现钻进作业;循环钻机则是通过钻孔中的泥浆循环来清洁孔底,提高钻进效率;锤击钻机则是利用钻杆上的钻头不断锤击地层,实现钻进作业;超声波钻机则是利用超声波的震动作用进行钻进。

3. 按照钻孔直径分类钻机根据其钻孔直径的大小,可以分为小型钻机、中型钻机和大型钻机等几大类。

小型钻机主要适用于较小直径的钻孔,如土壤取样、地下管道安装等;中型钻机适用于中等直径的钻孔,如水井钻探、地质勘探等;大型钻机适用于大直径的钻孔,如桥梁基础施工等。

二、钻机的组成钻机主要由机架、动力系统、传动系统、控制系统和钻杆组成。

1. 机架机架是钻机的主体结构,承载和支撑其他部件。

它通常由钢材焊接而成,并具有足够的强度和刚度以应对工作过程中的各种力和负荷。

2. 动力系统动力系统是钻机的动力来源,通常由柴油机、电动机或液压系统等组成。

柴油机和电动机可以提供旋转力和推进力,而液压系统可以提供驱动力和控制力。

3. 传动系统传动系统主要由传动装置、离合器和减速器等组成。

传动装置可以将动力系统的动力传递给钻杆,实现钻进作业;离合器可以控制传动装置的启停;减速器可以降低传动装置的转速并提高扭矩输出。

4. 控制系统控制系统是钻机的大脑,用于控制和监测钻机的工作状态。

它通常由控制器、传感器和液压阀组成,可以实现钻杆的起停、旋转速度的调节、推进力的控制等功能。

打桩机、钻机类

打桩机、钻机类

打桩机、钻机类打桩机和钻机是在建筑工程和基础设施建设中常用的机械设备,用于土地开挖和建筑桩的安放。

本文将介绍打桩机和钻机的基本原理、分类、应用领域和市场现状。

打桩机基本原理打桩机是通过打击作用将桩子打入地下的机械工具。

它的基本原理是利用打击力将钢管或木杆等材料杆子推进到地下,从而达到强化基础的目的。

根据打击方式的不同,打桩机可以分为冲击式打桩机和震动式打桩机。

分类•冲击式打桩机–液压打桩机–电动打桩机–柴油打桩机•震动式打桩机–液压震动打桩机–电动震动打桩机–转动打桩机应用领域冲击式打桩机常用于桥梁、码头、建筑、地基加固和其他建筑工程中。

而在城市化进程中,打桩机被广泛应用于公共设施建设,如道路、桥梁、城市地下管道和地下停车场等。

市场现状国际打桩机市场的领导地位主要由美国和欧洲等发达国家的制造商掌握。

在中国,打桩机市场工程化、市场化程度也有所提高,国内制造商积极参与市场竞争,同时外资品牌也在中国市场上占有一定的市场份额。

钻机基本原理钻机是通过转动钻杆和钻头进行土层开挖的机械设备。

它的基本原理是利用钻头内部的钻头刃和土壤的摩擦力、剪切力等作用,在旋转的同时,打破土壤和石头等硬质材料的结构,从而开挖地下。

分类根据用途和工作方式的不同,钻机可以分为凿岩机、破碎机和旋挖钻机等。

•凿岩机–顶锤凿岩机–侧喷凿岩机–加水凿岩机•破碎机–气压凿岩机–液压破碎机•旋挖钻机–土方夯实机–直径如何较大的钻机应用领域钻机广泛应用于工程建设、矿山、爆破、地下隧道通风、煤矿瓦斯和油气勘探等领域。

在工程建设中,钻机通常用于建筑物的基础桩施工和地下道路的施工。

在矿业领域,钻机是探矿和钻探开采的常用设备。

市场现状目前国内钻机市场呈现快速增长趋势,发展势头较好。

国内制造商多数专注于中低端市场,市场竞争激烈。

国外品牌则主要集中在高端市场,市场份额较大。

石油工程概论第3章钻井设备和工具

石油工程概论第3章钻井设备和工具

.
第二节 钻井工具
井下工具 井口工具
一、井下工具
水龙头以下至钻头的管柱和工具的总称。 主要包括钻头和钻柱。
1、钻头
直接破碎岩石形成井眼的工具。
影响钻井速度最直接的因素之一
.
衡量钻头破岩效率高低的主要指标有钻头进尺和机械钻速。
钻头寿命: 在整个使用过程中,钻头在井下的纯钻时间 (包括划眼——在已钻出的井眼内旋转送钻、 修整井壁的过程),单位为h;
四翼刮刀钻头
平底式刮刀钻头 刀冀底刃的形状
阶梯式刮刀钻头
优点: 机械钻速较高 缺点: 扭矩较大,控制不当易造成井斜
刮刀钻头的寿命取决于刀翼的寿命
.
刮刀钻头的应用
• 刮刀钻头制造工艺简单,成本低; • 刮刀钻头适用于松软-软地层,钻速快 • 刮刀钻头容易磨损成锥形,造成缩径和井斜; • 刮刀钻头产生剧烈的扭转振动,破坏钻具和设备; • 刮刀钻头目前逐渐被PDC钻头取代。
钻柱横振
钻 柱 纵 振
.
3、循环系统
泥浆池 泥浆泵 立管 水龙带 分离装置
加重装置
功能:
①从井底清除岩屑; ②冷却钻头和润滑钻具。
废水池
泥浆泵号称钻机的“心脏”
.
泥浆泵
水龙带 水龙头
立管 地面管汇
方钻杆
泥浆振动筛 泥浆池
钻杆 环空
钻屑下滑
钻铤 井眼
钻头
3、循环系统
→循环介质
泥浆功能:
1、悬浮和携带钻 屑
➢ PDC钻头适应于软到中硬的大段均质地层,不适合钻软 硬交错的地层和砾石层。
➢ 与牙轮钻头相比,PDC钻头宜采用低钻压、高转速钻进。 ➢ 钻头下井前,井底要清洁,无金属落物,新钻头钻进时,

车载钻机的分类与特点介绍

车载钻机的分类与特点介绍

车载钻机的分类与特点介绍车载钻机是一种在车辆上安装的用于地质勘探和工程建设的设备。

它能够在各种地质条件下进行钻探作业,并广泛应用于建筑、铁路、公路等工程领域。

本文将介绍车载钻机的分类和特点。

一、分类根据钻孔方式和钻孔材料的不同,车载钻机可以分为旋转钻机和冲击钻机两类。

1. 旋转钻机旋转钻机是通过旋转钻杆实现钻孔作业的一种车载钻机。

它主要采用旋转方式在地下进行钻孔,适用于钻孔不大、地质较稳定的工程项目。

旋转钻机可以进一步分为传统旋转钻机和大功率旋转钻机两种。

- 传统旋转钻机:由钻机车辆上的发动机通过传动装置带动旋转钻杆进行钻探。

该钻机结构简单、操作方便,适用于一般的钻孔作业。

- 大功率旋转钻机:采用较大功率的发动机和高扭矩传动装置,用于处理较复杂、耐磨材料的钻孔作业。

它具有较强的钻进和扭矩能力,适用于地层复杂、困难施工的项目。

2. 冲击钻机冲击钻机是通过冲击与反冲击的方式进行钻孔的车载钻机。

冲击钻机主要用于钻取较硬地层,例如岩石、混凝土等。

根据冲击方式的不同,冲击钻机可以分为液压冲击钻机和风动冲击钻机。

- 液压冲击钻机:通过液压系统提供冲击力,驱动钻杆进行冲击钻孔。

液压冲击钻机的冲击力较大,适用于钻取较硬的地层。

- 风动冲击钻机:通过压缩空气驱动冲击钻头进行钻孔作业。

与液压冲击钻机相比,风动冲击钻机易于携带和操作,适用于一些需要灵活性的项目。

二、特点车载钻机具有以下特点:1. 高效性:车载钻机能够实现钻孔和移动的一体化操作,提高了施工效率。

钻孔作业可以同时进行,而不需要额外的装卸、运送等操作步骤。

2. 灵活性:车载钻机可以根据施工需要进行快速转移,适应不同地理条件下的施工需求。

它具有较小的体积和重量,可以实现各种施工环境下的钻孔。

3. 节约成本:车载钻机的移动性和高效性降低了施工时间和人力成本。

它可以降低钻孔完成时间,使施工进度更加紧凑。

另外,车载钻机能够减少额外的设备和劳动力投入,从而降低了施工成本。

石油钻机型式与基本参数

石油钻机型式与基本参数

石油钻机型式与基本参数石油钻机是一种用于钻探地下油气资源的机械设备。

根据钻机的型式和基本参数,可以分为多种不同类型的石油钻机。

本文将从钻机分类、基本参数和工作原理三个方面介绍常见的石油钻机类型及其特点。

一、钻机分类根据不同的分类标准,石油钻机可以分为旋挖钻机、循环钻机和冲洗钻机等多种类型。

其中,旋挖钻机是常见的一种类型,它采用旋转的钻杆进行钻探作业。

循环钻机则是通过钻杆内外循环泥浆来冷却钻头和带走钻屑。

冲洗钻机则采用高压水射流将岩屑冲出井口。

二、基本参数1. 钻井深度:石油钻机的钻井深度是指单次钻井的最大深度。

常见的石油钻机钻井深度可达数千米,甚至上万米。

2. 钻杆直径:钻杆直径是指钻机所使用钻杆的直径。

一般来说,钻杆直径越大,承载能力越强,适用于更深的钻井。

3. 钻进速度:钻进速度是指钻机每单位时间所能钻进的深度。

钻进速度受到钻机的功率、转速、钻杆直径等因素的影响。

4. 钻进压力:钻进压力是指钻机在钻进过程中施加在钻头上的力。

钻进压力的大小直接影响到钻头的钻进效果和钻井速度。

5. 钻进扭矩:钻进扭矩是指钻机在钻进过程中所施加的旋转力矩。

钻进扭矩的大小与钻机的功率和转速有关。

三、工作原理石油钻机的工作原理基本上都是通过旋转钻杆和施加钻进压力来实现的。

首先,钻机通过钻杆将钻头送入地下,同时施加钻进压力,使钻头能够顺利地钻进地层。

钻进过程中,钻机会不断地转动钻杆,使钻头能够顺利地钻进地下。

同时,通过钻杆内外的循环泥浆来冷却钻头和带走钻屑,保证钻井作业的顺利进行。

不同类型的石油钻机在工作原理上有些许差别。

例如,旋挖钻机通过旋转钻杆来实现钻进作业;循环钻机则通过钻杆内外循环泥浆来冷却钻头和带走钻屑;冲洗钻机则通过高压水射流来冲刷岩屑。

不同类型的钻机在不同的地质环境和工作需求下,具有不同的优势和适用性。

总结起来,石油钻机是一种用于钻探地下油气资源的机械设备。

根据钻机的型式和基本参数,可以分为旋挖钻机、循环钻机和冲洗钻机等多种类型。

第二章 石油钻机总论

第二章  石油钻机总论
一、钻机分类 二、钻机的组成 三、驱动类型 四、传动方式 五、钻机特点 六、钻机基本参数与标准系列
一、钻机的组成
石油钻机由多种机器设备组成,是具有多种功能的联 合工作机组,陆地上主要使用转盘旋转钻机,也称常 规钻机,主要包括以下八大系统: 1. 地面旋转送进设备 2. 循环系统设备 3. 起升系统设备 4. 动力驱动设备 5. 传动系统设备 6. 控制系统和监测显示仪表 7. 钻机底座 8. 辅助设备
电动机等)多台的特点,而且特性单一。 2. 钻井操作不连续,其中辅助生产的起下操作耗费了巨大
的能量。 3. 工作地区广阔,自然条件恶劣,野外流动作业,要求钻
机有很强的适应能力和很高的移运性能。 4. 机械化自动化程度低,手工操作繁重,工业卫生条件差。 ➢ 这就对石油产品设计、制造的现代化水平提出了要求:
