关于氮气等温吸脱附计算比表面积、孔径分布的若干说明
关于氮气等温吸脱附计算比表面积、孔径分布的若干说明目的：是让大家对氮气等温吸脱附有一个基本的理解和概念，不会讲太多源头理论，内容不多，力求简明实用。
本人有幸接触吸脱附知识的理论和实践，做个总结一是长久以来的心愿，二则更希望能和大家共同学习、探讨和提高。
由于内容是自己的总结和认识，很可能会有部分错误，希望大家能给予建议、批评和指导，好对内容做进一步的完善。
我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET （Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='Click here to open new window';}" border=0>几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X 轴相对压力粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、高压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(?型，??型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈?型；低压端偏X 轴说明与材料作用力弱(???型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
bjh吸附平均孔径
bjh吸附平均孔径吸附平均孔径（Bjh Average Pore Diameter）是反映吸附材料孔隙结构特征的一个重要参数。
它指的是吸附材料在一定条件下，吸附剂分子在孔隙内的平均自由路径长度。
吸附平均孔径的大小直接决定了吸附材料对分子的吸附能力和选择性。
吸附平均孔径的计算通常基于BJH（Barret-Joyner-Halenda）理论模型。
该理论是由Barrett等人在1951年提出的，被广泛应用于多孔材料的孔隙结构表征。
根据BJH理论，通过测量吸附物在吸附剂表面的浸润度，绘制等温线，然后对吸附等温线进行分析，可以得到吸附材料的孔隙分布曲线。
吸附平均孔径的大小与吸附材料的储存能力、传质性能和反应速率密切相关。
较大的吸附平均孔径表明吸附材料具有较大的孔隙空间，有利于分子的扩散和传质，同时也可以提高反应速率。
而较小的吸附平均孔径则可以增加吸附材料与分子之间的接触面积，提高吸附能力和选择性。
为了准确测量吸附平均孔径，常见的方法包括氮气吸附法（BET 法）、水蒸汽吸附法（DFT法）和压汞法等。
其中，氮气吸附法是最常用的方法之一。
通过测量氮气在吸附表面和孔隙内的吸附量，利用BJH 理论模型进行计算，可以得到吸附平均孔径和吸附材料的孔隙分布。
吸附平均孔径的研究在很多领域都具有重要意义。
在环境科学中，研究吸附材料的孔隙结构和吸附平均孔径有助于理解吸附过程和提高废水处理效率。
在石油工业中，对吸附剂的孔隙结构和吸附平均孔径的研究可以优化催化剂的性能，提高油品的裂化效率。
在材料科学中，研究吸附材料的孔隙结构和吸附平均孔径可以指导新材料的设计和合成，提高吸附材料的性能。
总之，吸附平均孔径作为吸附材料的重要参数，在吸附过程和材料研究中具有重要的指导意义。
通过了解和控制吸附平均孔径的大小，可以提高吸附材料的吸附能力和选择性，优化反应过程，提高催化效率和材料的性能。
因此，深入研究吸附平均孔径的测量方法和孔隙结构分析对于促进吸附材料的应用和开发具有重要意义。
bjh法孔径分布
bjh法孔径分布
BJH法（Barrett-Joyner-Halenda）是一种常用的多孔介质孔径分布分析方法。
该方法通过对多孔介质中各孔的渗流性质进行测定，推算出孔径的分布情况。
BJH法的基本原理是，多孔介质在一定的温度和压力条件下，孔径大于一定大小的孔隙只能通过压力差来流动。
因此，可以通过测量不同压力下的孔隙流量来推算出孔隙的大小分布。
BJH法的具体步骤如下：
1. 将样品经过表面积测定和骨架密度测定后，进行真空处理，以去除内外部的吸附水和气体。
2. 用低温液氮对试样进行提取，使孔隙内的液体迅速蒸发，形成干燥状态的样品。
3. 将样品放入装有压力计的孔隙容器中，在各个压力下测量孔隙的渗流性质。
4. 根据试验结果，通过对孔隙渗流性质与孔径大小的关系进行分析，得出孔径分布曲线。
通过BJH法可以得到多孔介质的孔径分布信息，包括孔隙体积、孔隙直径、孔隙形状等。
这些信息对于了解多孔材料的渗透性、吸附性能和传质性能等具有重要意义。
BEM,BJH孔径分布数据分析
【求助】BJH孔径分布数据分析物理意义即孔容随孔径的变化率。
V表示孔容，一定意义上相当于吸附量，D代表直径。
孔径分布图为累积孔容对孔径作图后，再对D求导得到。
所以为dV/dD。
各位大牛小牛请教大家个问题：BJH的孔径分布图里（纵坐标DV/dw），孔径出峰位置上，峰的强弱，峰的宽度代表什么？我这张图里是相同的载体负载不同的催化剂，除了峰的强弱和宽度不同，其他都是一样的。
所以请教下大家上述问题xshaw(站内联系TA)只是说明那个区间的孔比较多吧，越窄就说明孔径越均一了。
cxqtitan(站内联系TA)强度代表孔的数量吧，某一孔径对应的纵坐标越高说明在该孔径大小的孔越多。
峰宽如楼上所说。
zhenshimidu(站内联系TA)孔径分布中的峰值表示该孔径的数量比例最大，说明材料属于某种孔结构。
这个材料不同处理并未明显影响材料的孔分布，只是大了孔径分布的范围，也就是说在保持170左右的孔占主要分布的情况下，邻近大小的孔型有所增加（黑色线形）。
如果比表面变化不大的话，这个材料应该在应用上没有太大的影响。
（当然对于催化反应来说，负载不同的催化剂虽然不明显改变物理结构，可能催化反应效率会有较大差异了）_xmg(站内联系TA)峰高代表孔的数量的多少，峰宽代表孔的粒径的均一程度:hand::hand:yanqing0122(站内联系TA)表示孔径的分布情况，可以计算出孔径的平均值和孔径的大小dong314(站内联系TA)你的实验做得很好。
负载之后峰位置没有变化，说明没有堵住孔，负载之后继续是很好的介孔材料，峰高低说明负载的多少，负载的强度不同，缝宽的问题，所有的峰都有一定的宽度，除非质谱是一条垂线，你这个宽度算是很窄的了。
光电帝国(站内联系TA)均一程度，越窄越均一。
出现几个孔容是由于机器根据不同的方法算出的孔容，比如BET法和BJH法，这个你可以根据自己需要选择，我们一般用BJH的 dV/dD是BJH数据里有的，应该是给你的，应该是用BJH数据里的第1组和第4组数据作出孔径分布图【求助】BJH孔径分布数据分析作者: 风轻云淡278(站内联系TA)发布: 2010-03-27做了BET，拷回来的数据很奇怪，做不了文献里那样的孔径分布图（Pore Volume(cm³/g.nm) 对pore diameter(nm) ）,刚才看了下，这里似乎缺了一组数据，dV/dD，单位是(cm³/g.nm)请问根据现有数据，如何计算得到呢？我用Incremental Pore Volume除以pore diameter，作图，好像与给的图不一样。
对bjh方法计算孔径分布过程的解读

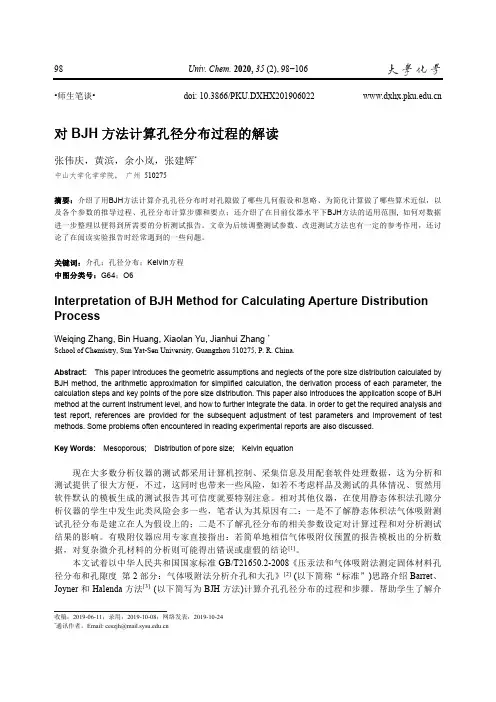

98Univ. Chem. 2020, 35 (2), 98−106收稿：2019-06-11；录用：2019-10-08；网络发表：2019-10-24 *通讯作者，Email: ceszjh@•师生笔谈• doi: 10.3866/PKU.DXHX201906022对BJH 方法计算孔径分布过程的解读张伟庆，黄滨，余小岚，张建辉*中山大学化学学院， 广州 510275摘要：介绍了用BJH 方法计算介孔孔径分布时对孔隙做了哪些几何假设和忽略、为简化计算做了哪些算术近似，以及各个参数的推导过程、孔径分布计算步骤和要点；还介绍了在目前仪器水平下BJH 方法的适用范围, 如何对数据进一步整理以便得到所需要的分析测试报告。
文章为后续调整测试参数、改进测试方法也有一定的参考作用，还讨论了在阅读实验报告时经常遇到的一些问题。
关键词：介孔；孔径分布；Kelvin 方程中图分类号：G64；O6Interpretation of BJH Method for Calculating Aperture Distribution ProcessWeiqing Zhang, Bin Huang, Xiaolan Yu, Jianhui Zhang *School of Chemistry, Sun Yat-Sen University, Guangzhou 510275, P. R. China.Abstract: This paper introduces the geometric assumptions and neglects of the pore size distribution calculated by BJH method, the arithmetic approximation for simplified calculation, the derivation process of each parameter, the calculation steps and key points of the pore size distribution. This paper also introduces the application scope of BJH method at the current instrument level, and how to further integrate the data. In order to get the required analysis and test report, references are provided for the subsequent adjustment of test parameters and improvement of test methods. Some problems often encountered in reading experimental reports are also discussed.Key Words: Mesoporous; Distribution of pore size; Kelvin equation现在大多数分析仪器的测试都采用计算机控制、采集信息及用配套软件处理数据，这为分析和测试提供了很大方便，不过，这同时也带来一些风险，如若不考虑样品及测试的具体情况、贸然用软件默认的模板生成的测试报告其可信度就要特别注意。
孔径分布的若干说明zzfromemuch
孔径分布的若干说明zz fromemuch我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET(Brunauer-Emmet-Teller)只是对N2-Sorptionisotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型screen.width*0.7){this.resized=true;this.width=screen.width*0.7;t his.alt='Clickheretoopennewwindow';}"border=0几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X轴相对压力粗略地分为低压(0.0-0.1)、中压(0.3-0.8)、高压(0.90-1.0)三段。
那么吸附曲线在:低压端偏Y轴则说明材料与氮有较强作用力(型，型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈型;低压端偏X轴说明与材料作用力弱(型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
BJH方法就是基于这一段得出的孔径数据;高压段可粗略地看出粒子堆积程度，如型中如最后上扬，则粒子未必均匀。
平常得到的总孔容通常是取相对压力为0.99左右时氮气吸附量的冷凝值。
◆几个常数※液氮温度77K时液氮六方密堆积氮分子横截面积0.162平方纳米，形成单分子层铺展时认为单分子层厚度为0.354nm※标况(STP)下1mL氮气凝聚后(假定凝聚密度不变)体积为0.001547mL例:如下面吸脱附图中吸附曲线p/p0最大时氮气吸附量约为400mL，则可知总孔容=400*0.001547=400/654=约0.61mL※STP每mL氮气分子铺成单分子层占用面积4.354平方米例:BET方法得到的比表面积则是S/(平方米每克)=4.354*Vm，其中Vm由BET方法处理可知Vm=1/(斜率+截距)◆以SBA-15分子筛的吸附等温线为例加以说明screen.width*0.7){this.resized=true;this.width=screen.width*0.7;t his.alt='Clickheretoopennewwindow';}"border=0此等温线属IUPAC分类中的IV型，H1滞后环。
bjh标准
BJH标准是指Barrett-Joyner-Halenda（BJH）方法，这是一种用于测定介孔固体孔径分布的标准方法。
该方法基于氮气吸附法，通过测量吸附和解吸曲线来确定孔径分布。
BJH标准的具体原理是，在液氮温度下，氮气在介孔固体中吸附和解吸，根据吸附和解吸曲线可以计算出孔径分布。
吸附曲线显示了不同压力下氮气的吸附量，而解吸曲线显示了不同压力下氮气的解吸量。
通过这些曲线，可以推断出孔径分布。
BJH标准通常被用于研究和开发多孔材料，如催化剂、吸附剂和分离剂等。
该标准提供了一种通用的方法来比较不同材料之间的孔径分布，从而有助于评估材料的性能和优化其应用。
需要注意的是，BJH标准是一种实验方法，其结果受到实验条件和样品质量的影响。
因此，在使用BJH标准时，需要遵循标准的操作规程，并注意实验条件的控制和样品的处理。
关于氮气等温吸脱附计算比表面积、孔径分布的若干说明
目的：是让大家对氮气等温吸脱附有一个基本的理解和概念，不会讲太多源头理论，内容不多，力求简明实用。
本人有幸接触吸脱附知识的理论和实践，做个总结一是长久以来的心愿，二则更希望能和大家共同学习、探讨和提高。
由于内容是自己的总结和认识，很可能会有部分错误，希望大家能给予建议、批评和指导，好对内容做进一步的完善。
★★注意★★我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET（Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X轴相对压力粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、高压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(І型，ІІ型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈І型；低压端偏X轴说明与材料作用力弱(ІІІ型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
BJH方法就是基于这一段得出的孔径数据；高压段可粗略地看出粒子堆积程度，如І型中如最后上扬，则粒子未必均匀。
平常得到的总孔容通常是取相对压力为0.99左右时氮气吸附量的冷凝值。
◆几个常数※液氮温度77K时液氮六方密堆积氮分子横截面积0.162平方纳米，形成单分子层铺展时认为单分子层厚度为0.354nm※标况（STP）下1mL氮气凝聚后（假定凝聚密度不变）体积为0.001547mL例：如下面吸脱附图中吸附曲线p/p0最大时氮气吸附量约为400 mL，则可知总孔容＝400*0.001547＝400/654＝约0.61mL※STP每mL氮气分子铺成单分子层占用面积4.354平方米例：BET方法得到的比表面积则是S/(平方米每克)＝4.354*Vm，其中Vm由BET方法处理可知Vm=1/(斜率＋截距)◆以SBA-15分子筛的吸附等温线为例加以说明此等温线属IUPAC 分类中的IV型，H1滞后环。
bjh吸附平均孔径
bjh吸附平均孔径
BJH吸附平均孔径是一种测量孔隙大小的方法，通常用于表征多孔材料的孔隙分布。
BJH是Barrer, Joyner和Halenda的缩写，他们是该方法的提出者。
BJH吸附平均孔径是通过吸附-脱附等温线数据计算得出的。
在实验中，样品会暴露在特定压力下的压力下，通过记录吸附和脱附吸附剂量，得到等温线数据。
然后，根据BJH方法的
计算公式，可以得到孔径分布曲线和孔径分布数据。
BJH方法假设样品中的孔隙为圆柱形，并且具有一定的孔径大小范围。
它基于孔隙大小与吸附剂量之间的关系，从而推导出孔径分布。
BJH吸附平均孔径是通过求解上述方程得出的结果，它代表了样品中孔隙大小的平均值。
这个平均孔径可以作为评估多孔材料孔隙大小和分布的重要指标之一。
总之，BJH吸附平均孔径是通过BJH方法计算得出的多孔材
料的孔径分布中的平均值。
它在研究和评估多孔材料的孔隙性质和催化性能方面具有重要的应用价值。
关于氮气等温吸脱附计算比表面积、孔径分布的若干说明
关于氮气等温吸脱附计算比表面积、孔径分布的若干说明目的：是让大家对氮气等温吸脱附有一个基本的理解和概念，不会讲太多源头理论，内容不多，力求简明实用。
本人有幸接触吸脱附知识的理论和实践，做个总结一是长久以来的心愿，二则更希望能和大家共同学习、探讨和提高。
由于内容是自己的总结和认识，很可能会有部分错误，希望大家能给予建议、批评和指导，好对内容做进一步的完善。
★★注意★★我们拿到的数据，只有吸脱附曲线是真实的，比表面积、孔径分布、孔容之类的都是带有主观人为色彩的数据。
经常听到有同学说去做个BET，其实做的不是BET，是氮气等温吸脱附曲线，BET （Brunauer-Emmet-Teller）只是对N2-Sorption isotherm中p/p0=0.05~0.35之间的一小段用传说中的BET公式处理了一下，得到单层吸附量数据Vm，然后据此算出比表面积，如此而已。
◆六类吸附等温线类型几乎每本类似参考书都会提到，前五种是BDDT(Brunauer-Deming-Deming-Teller)分类，先由此四人将大量等温线归为五类，阶梯状的第六类为Sing增加。
每一种类型都会有一套说法，其实可以这么理解，以相对压力为X轴，氮气吸附量为Y轴，再将X 轴相对压力粗略地分为低压（0.0-0.1）、中压(0.3-0.8)、高压（0.90-1.0）三段。
那么吸附曲线在：低压端偏Y轴则说明材料与氮有较强作用力(І型，ІІ型，Ⅳ型)，较多微孔存在时由于微孔内强吸附势，吸附曲线起始时呈І型；低压端偏X轴说明与材料作用力弱(ІІІ型，Ⅴ型)。
中压端多为氮气在材料孔道内的冷凝积聚，介孔分析就来源于这段数据，包括样品粒子堆积产生的孔，有序或梯度的介孔范围内孔道。
BJH 方法就是基于这一段得出的孔径数据；高压段可粗略地看出粒子堆积程度，如І型中如最后上扬，则粒子未必均匀。
平常得到的总孔容通常是取相对压力为0.99左右时氮气吸附量的冷凝值。
多孔碳孔径测试方法
多孔碳孔径测试方法
1. 气体吸附法：BET（Brunauer-Emmett-Teller）理论：主要用于测量微孔（直径小于2nm）的比表面积和孔径分布，通过氮气或氩气在低温下对样品进行吸附，根据吸附等温线数据计算得到。
BJH （Barrett-Joyner-Halenda）模型：分析脱附等温线以推算出孔径分布，特别适用于介孔材料孔径分布的测定。
2. 压汞法（Pore Size Distribution by Mercury Porosimetry, PSM）：利用液态汞在恒定压力下渗入样品孔隙的特性，通过测量不同压力下进入样品内部的汞量来确定孔径大小，该方法适用于中孔到大孔（几纳米至几百微米）范围的测定。
3. 气体渗透法：通过测量气体透过样品的速度来估算平均孔径，尤其对于具有连续孔径分布且孔径较大的多孔材料较为适用。
4. X射线小角散射法（SAXS, Small-Angle X-ray Scattering）：对于孔径在纳米尺度的多孔材料，可以使用SAXS技术，通过分析X
射线在物质内部的散射现象，获取孔径大小和分布信息。
5. 离心力法（如超速离心沉降法）：尽管不常见于多孔碳材料的孔径测定，但此法可用于特定条件下的粒度和孔径分析。
6. 电子显微镜观察与图像分析：可以借助扫描电子显微镜（SEM）、透射电子显微镜（TEM）以及高分辨率透射电镜（HRTEM）直接观测并定量分析孔径，但这种方法主要针对个别区域而非整个样品的孔径分布。
BJH和DFT简介
孔分布测定方法简介孔宽，孔形及有效的吸附能是测定孔填充过程的因子。
如果是微孔,孔填充是一个连续的过程；而如果是介孔，孔填充则是气体在孔内的产生凝聚过程，它表现为一级气 -液相转 移。
以 K elvin 方程为基础的方法（如 B J H 法）是与孔内毛细管凝聚现象相关的，所以它们可应用于介孔分布分析，但不适用于微孔填充的描述，甚至对于较窄的介孔也不正确。
其它的经典理论，即如杜平宁-兰德科维奇（DR ）法，和半经验处理的方法（如 H K 和 SF 法）仅致力于描述微孔填充而不能应用于中孔分析. DFT 和分子模拟方法（MC ，蒙特卡洛拟合方法）是分子动力学方法。
它们不仅提供了 吸附的微观模型,而且更现实地反映了孔内流体的热力学性质。
DFT 法则对孔内所有位置都计算平衡密度分布图。
该方法的难点在于建立流体-流体相互作用的正确描述。
在过去的十年内，人们采用不同的 D F T 研究方法。
即所谓定域DFT(LDFT)和非定域DFT （NLDFT ）法。
LDFT 法经常在用，但它不能在固体-流体界面产生一个强的流体密度分布振动特性，这导致对吸/脱附等温线的不准确描述，特别是对狭窄微孔，相应地得到一个不准确的孔径分析。
ISO15901指出，非定域密度函数理论（NLDFT ）和计算机模拟方法（如 M o nte Carlo拟合）已发展成为描述为多孔材料所限制的非均匀流体的吸附和相行为的有效方法。
NLDFT 法适用于多种吸附剂/吸附物质体系。
与经典的热力学、显微模型法相比，NLDFT法从分子水平上描述了受限于孔内的流体的行为。
其应用可将吸附质气体的分子性质与它们在不同尺寸孔内的吸附性能关联起来。
因此 N L DFT 表征孔径分布的方法适用于微孔和介孔 的全范围。
NLDFT 方程反映出以下假设：吸附等温线是由无数个别的“单孔”吸附等温线乘以它们的覆盖孔径范围的相对分布 f (w)得到的。
只要体系给定（吸附质/吸附剂），就能通过 DFT 或 M C 模拟得到一组 N （P /PO ，W ）等温线（也叫 k e rnel ，即核心文件或影响函数），通过快速非负数最小二乘法解方程就能推导出孔径分布曲线。
说明BJH曲线特点---BJH孔径分布数据分析
BJH孔径分布数据分析
物理意义即孔容随孔径的变化率。
V表示孔容，一定意义上相当于吸附量，D代表直径。
孔径分布图为累积孔容对孔径作图后，再对D求导得到，所以为dV/dD。
BJH的孔径分布图里（纵坐标DV/dw），孔径出峰位置上，峰的强弱，峰的宽度代表什么？
这张图里是相同的载体，负载不同的催化剂，除了峰的强弱和宽度不同，其他都是一样的。
峰宽说明对应区间的孔比较多，越窄就说明孔径越均一。
强度代表孔的数量，某一孔径对应的纵坐标越高说明在该孔径大小的孔越多。
孔径分布中的峰值表示该孔径的数量比例最大，说明材料属于某种孔结构。
这个材料不同处理并未明显影响材料的孔分布，只是大了孔径分布的范围，也就是说在保持170左右的孔占主要分布的情况下，邻近大小的孔型有所增加（黑色线形）。
如果比表面变化不大的话，这个材料应该在应用上没有太大的影响。
（当然对于催化反应来说，负载不同的催化剂虽然不明显改变物理结构，可能催化反应效率会有较大差异了）
峰高代表孔的数量的多少，峰宽代表孔的粒径的均一程度。
bjh孔容积孔径分布
bjh孔容积孔径分布bjh孔容积孔径分布是对材料孔隙结构进行表征的重要手段，其数据分析结果对于材料性质的了解和改进有着重要的作用。
本文将就bjh孔容积孔径分布这一主题，进行系统阐述和分析。
一、bjh孔容积孔径分布的原理bjh孔容积孔径分布是通过物理吸附法来实现的，首先通过等温吸附法（通常是氮气吸附）测试材料吸附等温线，在将吸附量除以氮气的单层吸附量得到孔体积，再将孔体积求和得到孔容积。
然后将孔容积由小到大排序，然后以LogP（吸附剂的压力p）明确一组体积分布，即具有相同孔径的孔的总体积所占比例。
二、bjh孔容积孔径分布的应用在材料性质研究中，bjh孔容积孔径分布能够帮助研究者了解材料孔隙结构的大小和分布情况，从而推导出更深入的材料性质表征和研究。
比如，利用bjh孔容积孔径分布数据，可以计算出材料的比表面积、平均毛细管孔径、孔径分布的偏度以及峰度等信息，这些信息有利于改进材料的各种性质，如饱和磁化强度、催化活性、热稳定性等等。
三、bjh孔容积孔径分布的关键要素在进行bjh孔容积孔径分布测试时，需要特别关注以下几个关键因素：1. 吸附剂的选择：吸附剂性质直接关系到bjh孔容积孔径分布的信息量和准确性，需要根据不同的材料和研究目的选择合适的吸附剂。
2. 材料的预处理：材料表面的含油、水分或杂质都会直接影响bjh孔容积孔径分布的测试结果，并且看不出脉冲，因此需要进行必要的表面处理。
3. 实验条件的稳定性：气体流量、温度、压力等实验条件的变化会影响到测试结果的准确性和可重复性，因此需要严格控制实验条件。
四、总结本文对bjh孔容积孔径分布的原理、应用、关键要素等进行了阐述。
可以看出，bjh孔容积孔径分布作为一种重要的材料孔隙结构表征手段，被广泛用于材料领域的各个方向和领域。
然而由于其测试和分析要求较高，需要专业实验人员和研究者进行实验和数据分析，才能得到准确的测试结果和改进的材料性能。
bjh吸附平均孔径
bjh吸附平均孔径简介在材料科学领域，吸附平均孔径是衡量材料孔隙结构的重要参数之一。
BJH法（Barrett-Joyner-Halenda法）是一种常用的测量吸附平均孔径的方法，它基于气体吸附实验数据，通过对等温线上吸附量和相对压力的分析，可以得到材料的孔隙分布和吸附平均孔径。
BJH法原理BJH法是根据气体在固体表面上的物理吸附现象来测量材料孔隙结构参数的一种方法。
其原理基于以下几个假设： 1. 吸附剂与被吸附物质之间存在Van der Waals 力； 2. 吸附剂表面存在均匀分布的孔隙； 3. 孔隙尺寸小于气体分子自身尺寸。
BJH法主要包括以下步骤： 1. 实验前处理：将待测样品经过干燥、脱氧等处理，以去除表面水分和氧化物。
2. 吸附实验：将待测样品暴露在特定气体（通常为液氮温度下的液体氮）中，使其发生吸附作用。
3. 吸附等温线测量：通过逐渐加大气体压力，并测量吸附剂表面上的吸附量和相对压力之间的关系，得到吸附等温线。
4. 孔隙分布计算：根据BJH公式，将吸附等温线转化为孔隙分布曲线。
5. 吸附平均孔径计算：通过对孔隙分布曲线进行积分计算，获得吸附平均孔径。
BJH法公式BJH法使用以下公式来计算孔隙分布和吸附平均孔径： 1. 孔隙体积（Vp）：Vp = (1/RT) * (dV/d(logP)) 2. 孔隙直径（Dp）：Dp = 4Vp/π其中，R为理想气体常数，T为实验温度，Vp为孔隙体积，P为相对压力。
实验注意事项在进行BJH法测量时，需要注意以下几点： 1. 样品的制备要求高质量的、无杂质的材料，并经过充分干燥处理； 2. 实验环境应保持恒定的温度和湿度，以避免对实验结果的影响； 3. 实验过程中需要精确测量吸附量和相对压力，使用合适的仪器设备进行测量； 4. 在计算孔隙分布和吸附平均孔径时，需要注意数据的准确性和可靠性。
应用领域BJH法广泛应用于材料科学研究中，特别是在催化剂、吸附剂、纤维材料等领域。
bjh孔径
bjh孔径
BJH孔径指的是对孔径进行测量的一种方法。
该方法常被应用于
分析材料的孔隙结构和孔隙分布情况。
BJH孔径分析方法是基于气体吸附等温线的数据进行分析，可以了解材料的孔结构。
下面将分步骤地
介绍BJH孔径分析方法。
第一步：样品制备
首先需要制备一定数量的样品，样品可以使用各种材料，如硅胶、某些陶瓷、金属等。
注意样品需有一定的制备精度和表面平滑度以保
证测试结果的准确性。
第二步：样品前处理
在对样品进行BJH孔径测试前需要进行一定的前处理，主要是去
除样品表面上的污物。
一般情况下使用热脱附的方法。
将样品加热至
约200℃，以去除样品表面上的吸附气体和水分。
第三步：孔隙测试
进行孔隙测试需要借助吸附仪器，如比表面积分析仪、气相色谱
仪等。
在进行实验时需要设置一定的实验温度、相对湿度等实验条件。
在实验过程中需要记录气体吸附等温线数据。
第四步：BJH孔径计算
BJH孔径的计算通常使用Kelvin方程。
通过计算得到孔径和孔隙体积分布曲线。
然后通过曲线下区域计算出孔径和孔隙体积分布的值。
通过上面的步骤，我们就可以获得BJH孔径的相关测试数据。
这
些数据可以帮助我们更好地了解材料的孔隙结构和孔隙分布情况，有
助于在材料科学、地质学、油气工程、环境科学等领域的应用。
有关BJH孔径分布计算模型
有关BJH孔径分布计算模型（一）BJH是目前使用历史最长，普遍被接受的孔径分布计算模型，它是基于Kelvin毛细管凝聚理论发展的。
有关Kelvin方程，陈诵英教授的描述比较简明：BJH法是通过简单的几何计算应用Kelvin方程的经典方法，它假设孔型是圆柱孔。
在这种方法普遍使用了60年后，随着MCM－41模板孔径分子筛的问世，人们突然发现BJH法有着极大误差，低估孔径可达20%！下图为MCM-41正六角形蜂窝状孔径及TEM电镜照片：MCM－41的出现证实了非定域密度函数理论（NLDFT）计算孔径分布的正确性，同时也证明了：因此，ISO15901《固体材料孔径分布与孔隙率的压汞法和气体吸附法测定——第2部分：气体吸附法分析介孔和宏孔》对BJH的使用提出了明确的限定条件：1.1.1 采用Barret，Joyner和Halenda方法计算介孔孔径分布：由吸附等温线计算孔径分布的代数过程存在多个变化形式，但均假定：1)孔隙是刚性的，并具有规则的形状（比如，圆柱状）；2)不存在微孔；3)孔径分布不连续超出此方法所能测定的最大孔隙，即在最高相对压力处，所有测定的孔隙均已被充满。
Barrett，Joyner和Halenda曾描述了一种普遍采用的方法[6]。
其总体计算步骤如下：1)不论采用的是等温线的吸附分支，还是脱附分支，数据点均按压力降低的顺序排列。
2)将压力降低时氮气吸附体积的变化归于两方面的原因。
一是在由Kelvin方程针对高、低两个压力计算出的尺寸范围内的孔隙中毛细管凝聚物的脱除，二是脱除了毛细管凝聚物的孔壁上多层吸附膜的减薄。
3)为测定实际孔径和孔体积，必须考虑，在毛细管凝聚物从孔隙中脱除时，残留了多层吸附膜。
应用BJH另一个非常致命的问题就是在脱附曲线上出现假峰！这是目前文献中出现频率最高的错误，有些导致了整个论文论点的推翻。
如果吸附等温线不是IV类H1型迟滞环，用脱附曲线计算BJ H孔径分布就会出现一个非常漂亮的假峰，这个峰的位置非常固定，77K下的氮吸附孔分布基本在4nm左右：判断假峰的方法也非常容易，只要看一下脱附曲线和吸附曲线上求得的BJH孔径分布曲线形状差异明显，即有可能是假峰：（插图）有关假峰出现的原因，可查阅3M上第60期的此文：“Pore size determination in modifiedmicro- andmesoporousmaterials.Pitfalls and limitationsin gas adsorption dataanalysis”有关假峰，ISO15901中有一段比较晦涩的描述：“需要谨慎考虑可以依据77K下的实验氮气吸附数据，计算介孔和宏孔的孔径分布的条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有关BJH孔径分布计算模型
BJH是目前使用历史最长，普遍被接受的孔径分布计算模型，它是基于Kelvin毛细管凝聚理论发展的。
有关Kelvin方程，陈诵英教授的描述比较简明：BJH法是通过简单的几何计算应用Kelvin
方程的经典方法，它假设孔型是圆柱孔。
在这种方法普遍使用了60年后，随着MCM－41模板孔径分子筛的问世，人们突然发现BJH法有着极大误差，低估孔径可达20%！
下图为MCM-41正六角形蜂窝状孔径及TEM电镜照片：MCM－41的出现证实了非定域密度函数理论（NLDFT）计算孔径分布的正确性，同时也证明了：因此，ISO15901《固体材料孔径分布与孔隙率的压汞法和气体吸附法测定——第2部分：气体吸附法分析介孔和宏孔》对BJH的使用提出了明确的限定条件：
1.1.1采用Barret，Joyner和Halenda方法计算介孔孔径分布：
由吸附等温线计算孔径分布的代数过程存在多个变化形式，但均假定：
1)
孔隙是刚性的，并具有规则的形状（比如，圆柱状）；
2)
不存在微孔；
3)
孔径分布不连续超出此方法所能测定的最大孔隙，即在最高相对压力处，所有测定的孔隙均已被充满。
Barrett，Joyner和Halenda曾描述了一种普遍采用的方法[6]。
其总体计算步骤如下：
1)
不论采用的是等温线的吸附分支，还是脱附分支，数据点均按压力降低的顺序排列。
2)
将压力降低时氮气吸附体积的变化归于两方面的原因。
一是在由Kelvin方程针对高、低两个压力计算出的尺寸范围内的孔隙中毛细管凝聚物的脱除，二是脱除了毛细管凝聚物的孔壁上多层吸附膜的减薄。
3)
为测定实际孔径和孔体积，必须考虑，在毛细管凝聚物从孔隙中脱除时，残留了多层吸附膜。
应用BJH另一个非常致命的问题就是在脱附曲线上出现假峰！这是目前文献中出现频率最高的错误，有些导致了整个论文论点的推翻。
如果吸附等温线不是IV类H1型迟滞环，用脱附曲线计算BJH孔径分布就会出现一个非常漂亮的假峰，这个峰的位置非常固定，77K下的氮吸附孔分布基本在4nm左右：判断假峰的方法也非常容易，只要看一下脱附曲线和吸附曲线上求得的BJH孔径分布曲线形状差异明显，即有可能是假峰：（插图）有关假峰出现的原因，可查阅3M上2003年第60期的此文：“Pore size determination in modified
micro- and
mesoporous
materials.
Pitfalls and limitations
in gas adsorption data
analysis”
有关假峰，ISO15901中有一段比较晦涩的描述：
“需要谨慎考虑可以依据77 K下的实验氮气吸附数据，计算介孔和宏孔的孔径分布的条件。
当实验数据具有如下特点时，可以很稳妥地进行计算：
1)
孔隙是刚性的，且尺寸分布于一个狭窄、明确的范围内（如表现出H1型迟滞回线）；
2)
没有微孔或很大的宏孔，或者可以加以考虑（如表现出明确的IV型等温线，或由t-plot或αs-plot的特征可以看出）。
可以使用等温线的吸附分支数据，也可以使用脱附分支数据。
作出选择并不容易，概括给出主要建议可能有助于选择：
比较均匀的圆柱孔的相对简单的孔结构可能产生狭窄的H1型迟滞回线，此时往往采用脱附分支进行分析。
如果观察到H2型回线，表明出现了连通、孔堵塞及相关的渗透现象；采用任何一个分支也不完全稳妥，因为可能具有混合效应（即同时具有延迟凝聚和网络渗透）。
如果采用一定的方法，考虑了孔径对延迟凝聚现象，尤其是在孔隙流体的介稳态范围内的影响，则可以采用吸附分支进行孔径分析。
而且，当陡峭的脱附分支位于临界p/p0（对于77.35 K的N2，即位于约0.42）时，凝聚物会变得不稳定，孔隙会发生排空[1]。
此时，依据脱附分支，不可能获得正确的孔径分布。
”
综上所述，BJH作为介孔孔径分布计算的经典方法目前发现存在以下问题：
1. 5nm以下的分析结果偏低10%－20%。
2.
按教科书的方法，用脱附曲线求孔径分布常出现假峰（因为教科书上都是以氧化铝为例，这是非常规矩的IV类等温线H1迟滞环－介孔窄分布样品，而目前研究的课题都是微孔或微介孔样品）
因此，需要强调BJH孔径分布的应用条件：
1. 孔隙是刚性的，不能用于软孔样品；
2. 样品不存在微孔；
3. 适用于筒形孔或圆柱孔条件，即活性炭样品绝对不能用BJH处理；
4. 4nm以上孔径分析误差较小；4nm以下孔径分析误差可达
20%（偏小）；
5. 只有IV类等温线H1迟滞环可以用脱附曲线计算孔径分布；
6. 用吸附曲线计算目前普遍研究的样品比较保险；
7. H2型迟滞环绝对不能用脱附曲线计算孔径分布。
希望今后能少看到一些文章中的这种错误。
[1]
Rouquérol, F., Rouquérol, J., Sing,
K., Adsorption by Powders and Porous Solids, Academic Press,
San Diego 1999, p. 200.。
