《化工设备图》课件
3
特殊应用
探索高温、高压和特殊环境下的材料选择。
压力容器设计
设计原则
解释设计压力容器时需要遵循的 重要原则和规范。
计算和分析
讲解计算和分析压力容器的关键 步骤和方法。
安全考虑
介绍压力容器设计中的安全要求 和检查。
换热器设计
1 工作原理
解释换热器在化工过程中 的计要点
《化工设备图》PPT课件
本课件介绍了化工设备图的重要性以及在化工工程中的应用。从不同类型的 图纸到设备设计和维护，覆盖了全面而实用的内容。
化工设备图简介
1 类型多样
探索化工设备图的不同类型，如工艺流程图和管道仪表图。
2 细节至关重要
了解在化工设备图中的细节——关键尺寸、标签和符号。
3 标准化与规范
了解在制作和解读化工设备图时应遵循的标准和规范。
工艺流程图 (PFD)
1
定义与目的
解释工艺流程图的定义和其在工程设计过程中的作用。
2
图形符号
介绍常见的工艺流程图符号，包括设备、管道、阀门等。
3
制作步骤
详细说明制作工艺流程图的步骤和最佳实践。
管道与仪表图 (P&ID)
理解管道图
解释管道图的用途，如示意管道 系统中的流体流动和仪表设备的 安装。
等轴图
1 展示立体视图
介绍等轴图在显示设备形状和装配关系方面的作用。
2 尺寸和标注
讲解如何在等轴图中正确标注和表示尺寸。
3 制作方法
分享绘制准确和清晰等轴图的方法和技巧。
化工设备材料选择
1
耐腐蚀性要求
解释在选择化工设备材料时必须考虑的主要因素。
2
材料种类
介绍常见的材料选项，如不锈钢、塑料和陶瓷。
《化工设备图》课件
安全生产管理
设备图在安全生产管理中起到关键作用，有助于 预防和应对各类生产事故。
化工设备图的发展趋势与展望
数字化与智能化
随着技术的发展，化工设备图将逐渐实现数字化和智能化，提高 设计效率。
标准化与规范化
为了提高设备图的通用性和易用性，未来将更加注重标准化和规范 化工作。
环保与可持续发展
随着环保意识的提高，化工设备图的设计将更加注重环保和可持续 发展。
标注与说明
添加必要的标注和说明，如尺寸、材料、工艺流 程等。
审核与修改
对完成的图纸进行审核，发现并修正错误或不清晰的地 方。
化工设备图的绘制技巧
使用标准符号和图例
遵循行业标准，使用标准的符号和图例，确保图纸的可读性和通用性。
突出重点
在绘制过程中，对重要的设备和部件进行突出显示，便于读者快速了解关键信息。
分析图纸的完整性
在阅读图纸时，应注意分析图纸的完整性，检查 是否缺少必要的视图或标注，以确保图纸的完整 性和准确性。
化工设备图的常见问题分析
视图不完整或标注
不清
在某些情况下，由于视图不完整 或标注不清，可能导致对设备的 结构和功能理解不准确。
比例尺使用不当
比例尺是化工设备图中的重要元 素，如果使用不当，可能导致图 纸的尺寸和实际设备尺寸不一致 。
02
03
工艺流程设计
管道设计
通过化工设备图，可以清晰地展 示工艺流程中各个设备的相互关 系和物料流动方向。
化工设备图中的管道和阀门等部 件信息，为管道设计提供了基础 数据和依据。
化工设备图在生产管理中的应用
操作规程制定
依据化工设备图，可以制定详细的操作规程，规 范生产操作。
维护与检修
设备图在安全生产管理中起到关键作用，有助于 预防和应对各类生产事故。
化工设备图的发展趋势与展望
数字化与智能化
随着技术的发展，化工设备图将逐渐实现数字化和智能化，提高 设计效率。
标准化与规范化
为了提高设备图的通用性和易用性，未来将更加注重标准化和规范 化工作。
环保与可持续发展
随着环保意识的提高，化工设备图的设计将更加注重环保和可持续 发展。
标注与说明
添加必要的标注和说明，如尺寸、材料、工艺流 程等。
审核与修改
对完成的图纸进行审核，发现并修正错误或不清晰的地 方。
化工设备图的绘制技巧
使用标准符号和图例
遵循行业标准，使用标准的符号和图例，确保图纸的可读性和通用性。
突出重点
在绘制过程中，对重要的设备和部件进行突出显示，便于读者快速了解关键信息。
分析图纸的完整性
在阅读图纸时，应注意分析图纸的完整性，检查 是否缺少必要的视图或标注，以确保图纸的完整 性和准确性。
化工设备图的常见问题分析
视图不完整或标注
不清
在某些情况下，由于视图不完整 或标注不清，可能导致对设备的 结构和功能理解不准确。
比例尺使用不当
比例尺是化工设备图中的重要元 素，如果使用不当，可能导致图 纸的尺寸和实际设备尺寸不一致 。
02
03
工艺流程设计
管道设计
通过化工设备图，可以清晰地展 示工艺流程中各个设备的相互关 系和物料流动方向。
化工设备图中的管道和阀门等部 件信息，为管道设计提供了基础 数据和依据。
化工设备图在生产管理中的应用
操作规程制定
依据化工设备图，可以制定详细的操作规程，规 范生产操作。
维护与检修

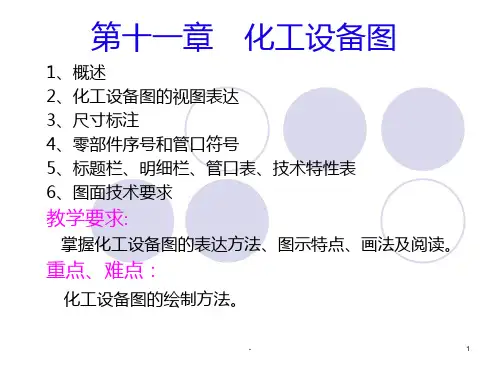

化工设备图--装配图PPT课件
1、化工设备图中件号编写的常见形式。见图13—13（a）。 序号数字一般应比尺寸数字大一号。指引线不能相交，若 通过剖面线时，指引线不应与剖面线平行，必要时指引线 可曲折一次，如图13—13(b)所示。
-
41
2、化工设备图中所有零部件都须编写序号，形状大小、材 料完全相同的零(部)件用一个序号，序号一般只编注一次， 如图13-1中的接管法兰(件号1)虽有2只，但其结构、形状、 尺寸都相同故只编一个件号，也只注一次。
6)标准零部件和外购零部件的简化画法
标准零部件在设备图中不必详细画出，可按比例画出其 外形特征的简图。外购零部件在设备图中，只需根据尺寸按 比例用粗实线画出其外形轮廓简图，并同时在明细栏中注写 名称、规格、标准号等。
-
30
7)液面计的简化画法
在设备图中，带有 两个接管的玻璃管液面计， 可用细点划线和符号“＋”
采用多次旋转的表达方法 时，一般不作标注。但这些 结构的周向方位以管口方位
图（或俯、左视图）为准。
-
16
2、管口方位的表达方法
化工设备上的接管口和附件较多，其方位可用管口方位 图表示，如右图所示。
同一管口，在主视图和 方位图上必须标注相同的小 写字母。
当俯（左）视图必须画出， 而管口方位在俯（左）视图 上已表达清楚时，可不必画 出管口方位图。
化工设备图也是按“正投影法”原理和国家标准《技术 制图》、《机械制图》的规定绘制的。因此，前面所介绍的 机械图的各种表达方法都适用于化工设备图。
由于化工生产的特殊要求，化工设备的结构、形状具有 某些特点。因此，化工设备图除了采用机械图的表达方法外， 还采用了一些特殊的表达方法。本章将重点介绍这方面的内 容。
-
4
（2）换热器 主要用来使两种不同温度的物料进行热量交 换，以达到加热或冷却的目的。
-
41
2、化工设备图中所有零部件都须编写序号，形状大小、材 料完全相同的零(部)件用一个序号，序号一般只编注一次， 如图13-1中的接管法兰(件号1)虽有2只，但其结构、形状、 尺寸都相同故只编一个件号，也只注一次。
6)标准零部件和外购零部件的简化画法
标准零部件在设备图中不必详细画出，可按比例画出其 外形特征的简图。外购零部件在设备图中，只需根据尺寸按 比例用粗实线画出其外形轮廓简图，并同时在明细栏中注写 名称、规格、标准号等。
-
30
7)液面计的简化画法
在设备图中，带有 两个接管的玻璃管液面计， 可用细点划线和符号“＋”
采用多次旋转的表达方法 时，一般不作标注。但这些 结构的周向方位以管口方位
图（或俯、左视图）为准。
-
16
2、管口方位的表达方法
化工设备上的接管口和附件较多，其方位可用管口方位 图表示，如右图所示。
同一管口，在主视图和 方位图上必须标注相同的小 写字母。
当俯（左）视图必须画出， 而管口方位在俯（左）视图 上已表达清楚时，可不必画 出管口方位图。
化工设备图也是按“正投影法”原理和国家标准《技术 制图》、《机械制图》的规定绘制的。因此，前面所介绍的 机械图的各种表达方法都适用于化工设备图。
由于化工生产的特殊要求，化工设备的结构、形状具有 某些特点。因此，化工设备图除了采用机械图的表达方法外， 还采用了一些特殊的表达方法。本章将重点介绍这方面的内 容。
-
4
（2）换热器 主要用来使两种不同温度的物料进行热量交 换，以达到加热或冷却的目的。
化工设备图PPT课件
难以表达其厚度，可作适当的夸大画出。
04.04.2021
.
34
3.断开和分层画法
对于过高或过长的化工设备，如塔、换热器及储罐 等，为了采用较大的比例清楚地表达设备结构和合 理地使用图幅，常使用断开画法，即用双点划线将 设备中重复出现的结构或相同结构断开，使图形缩 短，简化作图。
塔、换热器及贮罐等设备，使用断开画法 如内部结构仍未表达清楚，可将某塔节(层)用局部
04.04.2021
.
37
5.管口方位的表达方法
化工设备壳体上众多的管口和附件方位的确 定，在安装、制造等方面都至关重要。（各 管口的方位表达参看章末附图）
用基本视图和一些辅助视图可表达清楚化工 设备的基本结构形状的，可用管口方位图来 表达设备的各管口及其它附件如地脚螺栓等 的分布的情况，并注写管口方位见图号×× 管口方位图。
件的清单。
04.04.2021
.
13
3、图纸的幅面和文字
（1）图纸的幅面
工程图一般为A2或A3； 施工图一般为A1，A1、A2、A3、A4的加长或加宽幅 面尽量不用。 A3幅面不允许单独竖放，A4幅面不允许横放，A5幅面 不允许单独存在。
（2）图样的比例 图样的比例应符合GB/T14609规定；化工设备
04.04.2021
.
11
（9）预焊件图
设备外壁上保温、梯子、平台、管线支架等 安装前在设备外壁上需预先焊接的零件的图样。
（10）管口方位图
设备上管口、支耳、吊耳、人孔吊柱、板式 塔降液波板、换热器折流板缺口位置；地脚螺 栓、接地板、梯子及铭牌等方位的图样。是化
工工程图中特有的一种图纸（简图）。
（11）技术要求
压力变 送器口
04.04.2021
.
34
3.断开和分层画法
对于过高或过长的化工设备，如塔、换热器及储罐 等，为了采用较大的比例清楚地表达设备结构和合 理地使用图幅，常使用断开画法，即用双点划线将 设备中重复出现的结构或相同结构断开，使图形缩 短，简化作图。
塔、换热器及贮罐等设备，使用断开画法 如内部结构仍未表达清楚，可将某塔节(层)用局部
04.04.2021
.
37
5.管口方位的表达方法
化工设备壳体上众多的管口和附件方位的确 定，在安装、制造等方面都至关重要。（各 管口的方位表达参看章末附图）
用基本视图和一些辅助视图可表达清楚化工 设备的基本结构形状的，可用管口方位图来 表达设备的各管口及其它附件如地脚螺栓等 的分布的情况，并注写管口方位见图号×× 管口方位图。
件的清单。
04.04.2021
.
13
3、图纸的幅面和文字
（1）图纸的幅面
工程图一般为A2或A3； 施工图一般为A1，A1、A2、A3、A4的加长或加宽幅 面尽量不用。 A3幅面不允许单独竖放，A4幅面不允许横放，A5幅面 不允许单独存在。
（2）图样的比例 图样的比例应符合GB/T14609规定；化工设备
04.04.2021
.
11
（9）预焊件图
设备外壁上保温、梯子、平台、管线支架等 安装前在设备外壁上需预先焊接的零件的图样。
（10）管口方位图
设备上管口、支耳、吊耳、人孔吊柱、板式 塔降液波板、换热器折流板缺口位置；地脚螺 栓、接地板、梯子及铭牌等方位的图样。是化
工工程图中特有的一种图纸（简图）。
（11）技术要求
压力变 送器口
化工设备图培训课件PPT(共 38张)
设备装配图 — 表达设备结构、形状、技术特性、各部件之间的 相互关系以及必要的加工制造尺寸与检验要求等内容的图样。
部件装配图—表达由若干零件组成的非标准部件的结构形状与装 配关系、加工尺寸，以及加工和检验要求等内容的图样。
零件图—表达组成设备的各零件的结构形状、尺寸大小，以及加 工制造的技术要求等内容的图样。
“×向”字样。
• ㈡ 多次旋转表达
•
因化工设备的接管众多，且方位和高度不同，为避免
各个位置的接管在投影图上产生重叠和繁琐的投影作图，
允许采用多次旋转的表达方法。通常主视图表达各管口的
高低。在主视图中应将不同方位的管口均旋转到与正投影
平行的位置，而俯视图或左视图则反应各管口的方位。
b
c
a1
a2
e
45°
线，并画出其中几个孔眼，详细标注出孔眼的大小、间距、孔径和孔 数，或只画出孔的排列规律，另用局部放大图详细表达孔的参数。 标准件的简化画法 对液位计、视镜和支座等标准件，在化工设备装配图中的表达应采用 规定的简化画法。
序号 项目名称
1 工作压力,MPa 2 设计压力, MPa 3 物料名称 4 操作温度,℃ 5 设计温度, ℃ 6 换热面积
接
项 目指 标
管程 0.2( A)
1. 0(A) 轻柴油 1 00～120
壳程 1.8( A) 2. 5(A) 乙烯气 －4 3～－1 0
－70
12m 2
管程数
4
管表
代号 公称直径 规格或标准 密封面型式 用 途
a DN50 P N2.5 ,HG 2059 2-199 7 TG 乙烯气进口 b DN 25 PN2. 5,HG 205 92-1 997 TG 乙烯备用口 c DN25 P N1.0 ,HG 20592 -199 7 TG 轻柴油进口 d DN 25 PN1. 0,HG 205 92-1 997 TG 轻柴油出口 e DN50 P N2.5 ,HG 2059 2-199 7 TG 乙烯气出口 f DN20 P N1.0 ,HG 2059 2-199 7 螺纹 放液口
部件装配图—表达由若干零件组成的非标准部件的结构形状与装 配关系、加工尺寸，以及加工和检验要求等内容的图样。
零件图—表达组成设备的各零件的结构形状、尺寸大小，以及加 工制造的技术要求等内容的图样。
“×向”字样。
• ㈡ 多次旋转表达
•
因化工设备的接管众多，且方位和高度不同，为避免
各个位置的接管在投影图上产生重叠和繁琐的投影作图，
允许采用多次旋转的表达方法。通常主视图表达各管口的
高低。在主视图中应将不同方位的管口均旋转到与正投影
平行的位置，而俯视图或左视图则反应各管口的方位。
b
c
a1
a2
e
45°
线，并画出其中几个孔眼，详细标注出孔眼的大小、间距、孔径和孔 数，或只画出孔的排列规律，另用局部放大图详细表达孔的参数。 标准件的简化画法 对液位计、视镜和支座等标准件，在化工设备装配图中的表达应采用 规定的简化画法。
序号 项目名称
1 工作压力,MPa 2 设计压力, MPa 3 物料名称 4 操作温度,℃ 5 设计温度, ℃ 6 换热面积
接
项 目指 标
管程 0.2( A)
1. 0(A) 轻柴油 1 00～120
壳程 1.8( A) 2. 5(A) 乙烯气 －4 3～－1 0
－70
12m 2
管程数
4
管表
代号 公称直径 规格或标准 密封面型式 用 途
a DN50 P N2.5 ,HG 2059 2-199 7 TG 乙烯气进口 b DN 25 PN2. 5,HG 205 92-1 997 TG 乙烯备用口 c DN25 P N1.0 ,HG 20592 -199 7 TG 轻柴油进口 d DN 25 PN1. 0,HG 205 92-1 997 TG 轻柴油出口 e DN50 P N2.5 ,HG 2059 2-199 7 TG 乙烯气出口 f DN20 P N1.0 ,HG 2059 2-199 7 螺纹 放液口
化工设备基础知识(PPT39页).ppt
化工设备基础
主讲 王松竹
二〇〇九年九月
化工设备基础——基础知识
化工设备基础——基础知识
新内容简介
模块一 化工设备基础知识
任务一 课程知识构架及学习目标 任务二 化工生产与化工设备的关系
任务三 化工生产对化工设备的基本 要求
任务四 化工容器的结构与分类
化工设备基础——基础知识
任务一 课程知识构架及学习目标
化工设备基础——基础知识
化工设备的特点
❖ 功能原理的多样化 须进行单独的设计 ❖ 外部壳体多是压力容器 ❖ 化—机—电技术紧密结合 ❖ 设备结构大型化 吨量大 尺寸大 温度高 目前国内：合成氨年产量达30多万吨 尿素高达60多
万吨 国外：合成氨年产量达60多万吨 尿素高达100多万吨
合成氨塔的直径达3000mm 12.5万m3 储油罐高达20m
压容器。反之，则为外压容器。 ➢ 真空容器是指内部压力小于一个绝对大气
压(0.1MPa)的外压容器。
化工设备基础——基础知识
➢内压容器按其设计压力，可划分为低压、中
压、高压和超高压四个压力等级。高压容器的设 计计算方法、材料选择、制造技术及检验要求与 中、低压容器不同。本书只讨论中、低压容器的 设计。
化工设备基础——基础知识
任务三 化工生产对化工设备的基本要求
化工生产的特点
生产的连续性强
➢处理物料大多是气体、液体和粉体，处理过程如传质、传热、化学 反应可连续进行，为了提高生产效率，节约成本，化工生产过程一般 采用连续的工艺流程。在连续性的过程中，每一生产环节都非常重要， 若出现事故，将破坏连续性生产
.
化工设备基础——基础知识
❖ 按工作温度分－－
❖ 低温容器
－２０ ℃
主讲 王松竹
二〇〇九年九月
化工设备基础——基础知识
化工设备基础——基础知识
新内容简介
模块一 化工设备基础知识
任务一 课程知识构架及学习目标 任务二 化工生产与化工设备的关系
任务三 化工生产对化工设备的基本 要求
任务四 化工容器的结构与分类
化工设备基础——基础知识
任务一 课程知识构架及学习目标
化工设备基础——基础知识
化工设备的特点
❖ 功能原理的多样化 须进行单独的设计 ❖ 外部壳体多是压力容器 ❖ 化—机—电技术紧密结合 ❖ 设备结构大型化 吨量大 尺寸大 温度高 目前国内：合成氨年产量达30多万吨 尿素高达60多
万吨 国外：合成氨年产量达60多万吨 尿素高达100多万吨
合成氨塔的直径达3000mm 12.5万m3 储油罐高达20m
压容器。反之，则为外压容器。 ➢ 真空容器是指内部压力小于一个绝对大气
压(0.1MPa)的外压容器。
化工设备基础——基础知识
➢内压容器按其设计压力，可划分为低压、中
压、高压和超高压四个压力等级。高压容器的设 计计算方法、材料选择、制造技术及检验要求与 中、低压容器不同。本书只讨论中、低压容器的 设计。
化工设备基础——基础知识
任务三 化工生产对化工设备的基本要求
化工生产的特点
生产的连续性强
➢处理物料大多是气体、液体和粉体，处理过程如传质、传热、化学 反应可连续进行，为了提高生产效率，节约成本，化工生产过程一般 采用连续的工艺流程。在连续性的过程中，每一生产环节都非常重要， 若出现事故，将破坏连续性生产
.
化工设备基础——基础知识
❖ 按工作温度分－－
❖ 低温容器
－２０ ℃
化工设备图样—化工设备图的识读(化工制图课件)
③ 看管口表
接管数量、用途及规格 接管括了解
本设备的技术特性
1、概括了解
⑤ 看技术要求
制造要求 焊接及焊接检验要求 装配要求 试验要求 包装、运输要求 安装要求
2、详细分析
① 视图分析
共有多少个视图？ 哪些是基本视图？ 还有哪些其他视图？ 各视图都采用了哪些表达方法？ 各视图及表达方法的作用是什么？
化工制图及CAD
知识点11：化工设备图的识读
读图的基本要求
➢ 了解设备的用途、工作原理、结构特点和技术特性 ➢ 了解设备上各零部件之间的装配关系和有关尺寸 ➢ 了解设备零部件的结构、形状、规格、材料及作用 ➢ 了解设备上的管口数量及方位 ➢ 了解设备在制造、检验和安装等方面的标准和技术要求
读图的方法和步骤
概括了解 详细分析
归纳总结
① 看标题栏
1、概括了解
设备名称 规格 材料 总重 绘图比例 图纸数量及图号
② 看明细栏
1、概括了解
零部件共多少种 标准件共多少种、标准号、规格 组合件个数、标准号或图号、规格 通用化零部件共多少种、图号、规格 非标零部件共多少种、图号、规格
1、概括了解
通过对视图和零部件 的分析，按零部件在 设备中的位置及给定 的装配关系，加以综 合想象，从而获得一 个完整的设备形象；
结合有关技术资料， 进一步了解设备的结 构特点、工作特性、 物料的进出流向和操 作原理
3、检查总结
读图示例
1、该设备共由几个零部件件号构成，其中标准化零部件有几类。 2、该设备装配图用几个图形表达，有几个是基本视图，分别是什麽图？另外 一个图是什麽图？主视图采用了化工设备图的什麽图示方法。 3、该设备的公称直径、设备容积、工作温度、工作压力；设备的主体材料； 4、该设备共有几个管口，管口的方位由什麽图确定。 5、设备的封头与筒体采用什麽连接方式。管口a与封头如何连接，焊接的接头 形式。d管口与外接管道连接是采用法兰还是螺纹连接? 6、该设备制造应用何种焊接方法，选择哪种焊条。 7、该设备制造完毕后，如何进行压力试验。
化工设备图1(视图)PPT资料36页
1、管口符号
一律用英文小写字母(如a,b,c)，注写在管口投影旁。 规格、用途、联接面型式完全相同的管口，应编写同一
个管口符号，须在符号右下角加数字区别。如a1和a2。 一般从主视图左下角开始，顺时针依次编写。
2、管口表 说明各管口规格、用途等内容的表格。 常放在技术特性表下方。
二、技术特性表
第二节 化工设备的视图表达
一、化工设备的类型 1、容器 用来储存原料、产品 2、换热器 用于两种不同温度的物料进行换
热 3、反应器 用来使物料进行反应的设备 4、塔器 用于精馏、吸收、萃取洗涤等单
元操作
二、化工设备的结构特点
设备主壳体以回转体为主，如6； 设备主体上有较多开孔和接管口，
图例： a，b，c，d 90°，150°，225°，315°
4、细部结构的表达方法
局部放大图（节点图） 必须标注名称和绘图比例 常用在焊接接头和法兰联接面
图例：设备底座支承圈 采用两个局部剖视进行表达
夸大画法
不按比例
5、断开和分段的表达方法
断开缩短：
设备过高或过长，又具有相同结构 图例：填料塔
断开处为规格、排列相同的填料
分段表达：
不能用断开方法，但图幅不够 图例：填料塔
三、化工设备的简化画法
1、标准件的简化画法 2、管法兰的简化画法 3、重复结构的简化画法
1、标准件的简化画法
如电动机、人孔、液面计等
粗 实 线
2、管法兰的简化画法
不管何种型式的法兰， 均 第二节 化工设备的视图表达 第三节 化工设备的尺寸标注 第四节 化工设备图的表格与技术要求
一、化工专业图样分类
1.化工机器（动设备）及化工设备（静设备）图
化工机器图：电机、压缩机、泵图样等
一律用英文小写字母(如a,b,c)，注写在管口投影旁。 规格、用途、联接面型式完全相同的管口，应编写同一
个管口符号，须在符号右下角加数字区别。如a1和a2。 一般从主视图左下角开始，顺时针依次编写。
2、管口表 说明各管口规格、用途等内容的表格。 常放在技术特性表下方。
二、技术特性表
第二节 化工设备的视图表达
一、化工设备的类型 1、容器 用来储存原料、产品 2、换热器 用于两种不同温度的物料进行换
热 3、反应器 用来使物料进行反应的设备 4、塔器 用于精馏、吸收、萃取洗涤等单
元操作
二、化工设备的结构特点
设备主壳体以回转体为主，如6； 设备主体上有较多开孔和接管口，
图例： a，b，c，d 90°，150°，225°，315°
4、细部结构的表达方法
局部放大图（节点图） 必须标注名称和绘图比例 常用在焊接接头和法兰联接面
图例：设备底座支承圈 采用两个局部剖视进行表达
夸大画法
不按比例
5、断开和分段的表达方法
断开缩短：
设备过高或过长，又具有相同结构 图例：填料塔
断开处为规格、排列相同的填料
分段表达：
不能用断开方法，但图幅不够 图例：填料塔
三、化工设备的简化画法
1、标准件的简化画法 2、管法兰的简化画法 3、重复结构的简化画法
1、标准件的简化画法
如电动机、人孔、液面计等
粗 实 线
2、管法兰的简化画法
不管何种型式的法兰， 均 第二节 化工设备的视图表达 第三节 化工设备的尺寸标注 第四节 化工设备图的表格与技术要求
一、化工专业图样分类
1.化工机器（动设备）及化工设备（静设备）图
化工机器图：电机、压缩机、泵图样等
化工制图基本知识PPT课件
THANKS
感谢观看
总结词
工艺流程图是化工制图中最为基础和重要的部分，用于表示化工生产过程中的工艺流程和设备操作。
详细描述
工艺流程图绘制需要遵循国家制图标准和行业规范，使用专业的绘图软件，如AutoCAD等。在绘制过 程中，需要将生产过程中的各个单元操作和设备按照实际流程顺序绘制出来，并标注相关参数和技术 要求。工艺流程图是化工企业进行工艺设计、操作、维护和改造的重要依据。
制图标准与规范
制图标准
化工制图应遵循国家颁布的制图标准 和规范，如《化工工艺流程图设计规 范》、《化工设备布置图设计规范》 等。
符号与代号
化工制图中有特定的符号和代号来表 示不同的设备和元件，如阀门、管道、 仪表等，应遵循相关规定。
制图工具与软件介绍
制图工具
传统的化工制图通常使用丁字尺、三角板、圆规等绘图工具，现代化工制图则更多地使用计算机辅助设计软件。
象。
应用
03
常用于绘制建筑物的立体效果图、机械零件的立体图等。
透视投影法
定义
透视投影法是一种通过观察者的 视线，将物体投影到二维平面上 的方法，以表达物体的立体效果
和空间感。
特点
透视投影法能够产生强烈的立体感 和空间感，使图纸更加生动逼真。
应用
常用于绘制建筑效果图、室内设计 图、产品展示图等。
03
软件介绍
常用的化工制图软件有AutoCAD、SolidWorks、Inventor等，这些软件具有强大的绘图和编辑功能，能够帮助 工程师快速准确地完成化工制图工作。
02
化工制图的投影法
正投影法
定义
正投影法是一种将物体投影到二 维平面上的方法，通过将物体的 所有可见轮廓线投射到投影面上， 以表达物体的形状、大小和相对
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15:39
2
设计概论化工制图
第一章 化工设备图样的基本知识
第一节 化工设备图样基本内容概述 一、化工设备图样的分类
1、总图:表示化工设备及附属装置的全貌组成和特性 2、装配图:表示化工设备结构尺寸各零部件装配关系 3、部件图:表示部件结构形状,尺寸,技术特性的图样 4、零件图:表示零件结构形状,尺寸,加工处理的图样 5、管口方位图:管口方位,管口与支坐,地脚螺栓关系 6、表格图:结构形状相同,尺寸大小不同设备部件零件 7、标准图:国家标准化或系列化设备,部件,零件图样 8、通用图:经过生产检验系列化设备,部件,零件图样
15:39
3
1. 基本幅面尺寸及图框尺寸
设计概论化工制图
15:39
4
15:39
设计概论化工制图
5
设计概论化工制图
• 当图样中的某些视图，如：局部放大图、斜视图、 剖视图、剖面图，其比例与主视图不同时，应在该 图上方进行比例标注，如图1-3所示，其中间横线为 细实线。
图1-3 图样中比例标注方法
15:39
6
设计概论化工制图
3、图样上的文字、符号及代号(GB4457.3-84)
7号、5号、2.5-3.5号 (高度mm)
.字母代号,图形名称,文字标题用7号字体
.文字说明,表中文字用5号字体
.数字字母用3.5号字体
.尺寸数字用2.5-3.5号字体
.管口符号用小写英文字母,i、l、o、q 不推
荐使用,从主视图左下方开始顺时针排列。
15:39
21
设计概论化工制图
符号
连接尺寸标准 公称尺寸
用途和名称 b
8
8
120
15:39
22
设计概论化工制图
二、技术特性表 1、一般化工设备包括设计压力、工作压力，设 计温度、工作温度，物料名称，焊缝系数，腐 蚀裕度，及容器类别。 2、不同类型的设备还应增加相应的内容 1)容器类:全容积,工作容积。 2)反应器类:全容积,工作容积,搅拌速度,功率。 3)换热器类:换热面积。 4)塔器类:地震裂度,设计风压。 3、专用化工设备接触的物料应详细填写
制图
校核
年
A B
比例
180
D E F
C
G 50
A设计单位名称 B设备名称规格技术文件名称 C图号
15:39
18
设计概论化工制图
二、明细表 1、件号栏:从下向上排号 2、图号或标准号栏:零部件图号、标准图号、 通用图号。 3、名称栏:名称及规格如:封头Dg1000×10 4、数量栏:数量,平方米,立方米。 5、材料栏:标号及名称。 6、重量栏:单位公斤,小数点后两位。 7、备注栏:简单说明如,外购等。
15:39
19
设计概论化工制图
3
8
2
8
1
8
件号图号 名称 数量 材料
单总 重量
备注
12
180
15:39
20
设计概论化工制图
第四节 图样中的表格及其它内容
一、管口表 1、符号栏:从上至下顺序填写。 2、公称尺寸栏:公称直径或长乘宽。 3、连接尺寸标准栏:公称压力公称直径标准号。 4、连接面形式栏:平面,凹面,槽面等,不对外 连接管口画细实线。 5、用途或名称栏:标准名称,习惯名称,简明术 语,标准图或通用图中的对外连接的管口画细 实线。
图1-8 明细栏的格式及尺寸
15:39
12
设计概论化工制图
(a)技术特性表样式一
15:39
13
设计概论化工制图
• 细栏的上方。管日表线型为边框粗实线，其余细实 线。管口表的格式及尺寸，如图1-9所示。
图1-9 管口表的格式及尺寸
15:39
14
设计概论化工制图
第二节 化工设备图样在图幅上排列原则
15:39
9
描 修改表 图 签 字 栏
15:39
选用表
设计概论化工制图
技术要求
技术特性表
技术特性表
管口表
管口表
设备净重
明细表
图纸目录 标题栏
10
学生用标题栏
15:39
设计概论化工制图
11
设计概论化工制图
三、明细栏
• 明细栏用于装配图或部件图中，说明设备上所有零 部件的名称、材料、数量、重量等内容，它是工程 技术人员看图及图样管理的重要依据。明细栏的格 式及尺寸，如图1-8所示，其线型为左、右、下边框 粗实线，其余细实线。明细栏位于标题栏的上方。
15:39
15
设计概论化工制图
三、零部件图不需绘制的基本原则 1、标准零部件及外购件。 2、材料不同的螺纹连接标准件。 3、结构简单，大小形状已在装配图或部件图 上表达清楚。 4、几个铸件一起备模划线，只绘部件图。 5、两个简单的对称零件，可只画一个。 6、形状相同，结构简单，数个零件用表格图 表达。
.箭头尺寸5×2 .方位标尺寸24×3
.边框尺寸25,10×3(012) 25,5×3(345)
15:39
7
.
25
15:39
设计概论化工制图
10
技术要求
10
技术特性表
技术特性表
管口表
管口表
设备净重
明细表
10
图纸目录 标题栏
8
设计概论化工制图
三、化工设备图样的安排格式 1、装配图兼作总图时的化工设备图的格式 2、装配图上附有零件图的格式 3、部件装配图的格式 4、部件装配图附有零件图的格式 5、零件图的格式 6、带有数据表装配图格式
设计概论与化工制图
设计概论化工制图
15:39
1
设计概论化工制图
工艺设计 1、工艺流程设计-------(工艺流程图) 2、化工计算 3、设备的选型与设计---(化工设备图) 4、车间布置设计-------(车间布置图) 5、管道设计-----------(管道布置图) 6、公用工程 7、向有关专业提供条件 8、工程概预算 9、技术经济分析 10、安全生产与环境保护
一、图样在图纸上排列的基本原则 1、装配图一般不与零、部件图画在同一张图纸 上。 2、部件图及其所属的零件图，应画在同一张图 纸上。 3、同一设备的零部件图，应编排成A1幅面大小
二、视图分画在数张图纸上的安排原则 1、主要视图及所属的技术要求等，应安排在第 一张图纸上。 2、每张图纸的技术要求下方应加注，说明图纸 间的相互关系。如A向视图见**-****-**图纸
15:39
16
设计概论化工制图
第三节 标题栏及明细表
一、标题栏 1、大、小主标题栏的填写方法 大主标题栏用于0、1、2号图纸,小主标题栏 用于3、4号图纸。 2、简单标题栏的填写 简单标题栏用于零部件图。 3、标准图通用图标题栏 标准图通用图标题用于栏标准图、通用图。
15:39
17
设计概论化工制图
