2化工设备图(1基本知识)
AutoCAD(2 化工制图基本知识)解析
选定主视图后,一般再选择一个基本视图。对于立式设 备,一般选择俯视图作为另一个基本视图;而对于卧式设备, 一般选择左视图作为另一个基本视图。另一个基本视图主要 用以表达管口、温度测量孔、手孔、人孔等各种有关零部件 在设备上的周向方位。
视图的选择
有了两个基本视图后,根据设备的复杂程度,常常需要各种
管道布置设计是在施工图设计阶段中进行的。 它通常以带控制点工艺流程图、设备布置图、有 关的设备图以及土建、自控、电气专业等有关图 样和资料作为依据,对管道作出适合工艺操作要 求的合理布置设计,绘制出下列图样
管道布置设计图样的内容
⑴管道布置图 表达车间(装置)内管道空间 位置等的平、立面布置情况的图样,是管道布置 设计中的主要图样。 ⑵蒸汽伴管系统布置图 表达车间内各蒸汽分 配管与冷凝液收集管系统平、立面布置的图样。 ⑶管道空视图(管段图) 表达一个设备至另一 设备(或另一管道)间的一段管道的立体图样。 ⑷管架图 ⑸管件图 表达管架的零部件图样。 表达管件的零部件图样。
化工工艺图
生产燃料级二甲醚(DME)的工艺流程图。
图2-1 甲醇制二甲醚生产工艺流程
较规范的工艺流程图一般有以下3种:
⑴ 总工艺流程图 或称全厂物料平衡图,用于表 达全厂各生产单位(车间或工段)之间主要物流的 流动路线及物料衡算结果,如图。 ⑵ 物料流程图 是在总工艺流程图的基础上,分 别表达各车间内部工艺物料流程的图样,如图。 ⑶ 带控制点工艺流程图(PID) 也称生产控制流 程图或施工工艺流程图,它是以物料流程图为依据, 内容较为详细的一种工艺流程图。通常会画出阀门、 管件、自控仪表等符号。
主目录
第二节 化工制图的基本内容
化工制图是绘制化工企业在初步设计阶 段和施工阶段的各种化工专业图样 化工设备图 工艺流程图 设备布置图 管道布置图
化工设备图基本知识
3.标注尺寸
1. 定型尺寸确定平
面图形各组成部分 形状大小的尺寸。 2.定位尺寸 确定平 面图形各组成部分 之间相对位置关系 的尺寸。。 3.尺寸基准 标注或 测量一个尺寸的起 点。
4.尺寸界限
尺寸界限表示所注
尺寸的范围,一般 用细实线绘出,也 可用轴线、中心线 和轮廓线作为尺寸 界限,尺寸界限一 般应与尺寸线垂直, 必要时才允许倾斜。
1.基本规则
(1)机件的真实大小应以图样上所注的尺寸数值为依
据,与图形的大小以及绘图的准确度无关。 (2)每一尺寸,只标注一次。 (3)图样中所注的尺寸规定以毫米为单位。 (4)图样中的尺寸为机件的最后完工尺寸。
2.尺寸的组成
(1)尺寸界线 (2)尺寸线
(3)尺寸线终端
第一章
化工设备图的基本知识
概
述
化工设备图是表达化工设备的结构、形状、大
小、性能和制造、安装等技术要求的工程图样。 由于化工设备的特殊性,在化工设备图中除了 要遵守《机械制图》有关国标规定外,还有化 工设备图特有的规定及内容,以满足化工设备 特定的技术要求以及严格的图样管理的需要。
化工设备图中除了其有与一般机械装配图相同
尺寸线终端有箭头和斜线两种形式。
6.尺寸数字
7.尺寸终端
8.直径与半径
9. 球面直径与半径
10.角度、弦长与弧长
11.狭小部分
12.对称机件
13.方头结构
六、平面图形的画法及步骤
准备工具
固定图纸 画图框及标题栏 布置图的位置 画底稿 加粗 标注尺寸 填写标题栏
5.尺寸线
尺寸线表示度量尺寸的方向,必须用细实线单独绘出,
化工设备图的基本要求
一、化工设备图1.化工设备图概述化工产品多种多样,它们的生产方法也各有不同,但是,化工生产过程大都可归纳为一些基本操作,如蒸发、冷凝、吸收、蒸馏及干燥等,称为单元操作。
为了使物料进行各种反应和各种单元操作,就需要各种专用的化工设备。
化工设备有动设备与静设备两大类:动设备通常称为化工机器,如压缩机、循环机、鼓风机、泵等;静设备通常称为化工设备,如反应器、换热器、塔器和容器等。
表示化工设备的形状、大小、结构和制造安装等技术要求的图样称为化工设备图。
(1)化工设备图的种类1)总装配图:表示一台设备或相关联的一组设备的主要结构特征、主要装配和连接关系、尺寸、技术要求等内容的图样,以提供其总体结构、组成、特性和安装连接情况。
2)化工设备装配图:表示一台设备的结构形状、技术特性、各零件之间的装配连接关系,以及必要的尺寸和制造、检验要求等内容的图样。
一般情况下,不太复杂的设备,若装配图能体现总图应表达的内容又不影响装配图的清晰时,可用设备装配图兼作总图。
3)部件装配图:表示设备的某一部件的结构形状、装配连关系,以及必要的尺寸和加工、检验要求等内容的图样,据此制造和装配部件。
4)零件图:表示零件的结构形状、尺寸以及技术要求等内容的图样,据此制造和检验零件。
由于化工设备大量采用标准化的零件,所绘制的零部件图较少,而且与一般机械的零部件图要求基本相同,因此在上述几种图样中,着重讨论化工设备装配图,并简称为化工设备图。
(2)化工设备图的内容1)视图:用一组视图表示设备的主要结构形状和零件之间的装配连接关系。
2)尺寸:图上注写必要的尺寸,以表示设备图的总体大小、规格、装配和安装等尺寸数据,为制造、装配、安装、检验等提供依据。
3)零部件编号及明细栏:对组成设备的每一种零部件必须依次编号,并在明细栏中填写各零部件的名称、规格、材料、数量及有关图号或标准号等内容。
4)管口符号和管口表:设备上所有的管口(物料进出管口、仪表管口等),均需注出符号(按拉丁字母顺序编号)。
化工设备图
化工设备图一、化工设备图样的分类1、总图表示化工设备及附属装置的全貌、组成和特性的图样。
它表达设备各主要部分的结构特征、装配关系、主要特征尺寸和外形尺寸,并写明技术要求和技术特性。
若装配图能体现总图的内容,且不影响装配图的清晰时,可不用总图。
2、装配图表示化工设备的结构、尺寸、各零部件间的装配关系,并写明技术要求和技术特性等技术资料的图样。
3、部件图表示可拆式或不可拆式部件的结构形状、尺寸大小、技术要求和技术特性等技术资料的图样。
4、零件图表示化工设备零件的结构形状、尺寸大小及技术要求等资料的图样。
5、管口方位图表示设备管口方向位置,并注明管口与支座、地脚螺栓的相对位置的简图。
管口一般采用单线示意画法,管口符号、大小、数量均应与装配图上的管口表中的表达一致,且需写明设备名称、图号及其在工艺流程图中的位号。
6、表格图结构形状相同而尺寸不同的设备和零部件,采用列表方式表达各自的尺寸大小的图样。
7、标准图经国家有关主管部门批准的标准化或系列化设备、部件或零件的图样。
8、通用图经过生产考验或结构成熟的系列化设备、部件和零件的图样。
二、化工设备常用零部件简介总体分为两类:一类是通用零部件;另一类是各种典型化工设备的常用零部件。
(一)化工设备的标准化通用零部件作用和结构相同的零部件,如筒体、封头、支座、法兰、人手孔、视镜、液面计及补强圈等,这些零部件都已标准化、系列化,并在各种化工设备上通用。
1、筒体筒体由钢板卷焊成形,当直径小于500mm时,可直接使用无缝钢管。
筒体较长时,可由多个筒节焊接组成,也可用法兰联接组装。
筒体的主要尺寸是直径、高度(或长度)和壁厚,壁厚由强度决定;直径和高度(或长度)应考虑满足工艺要求,而且筒体直径应符合《压力容器公称直径》标准JB1153-73中所规定的尺寸系列,其中公称直径是指筒体内径,用Dg(或DN)表示;但当采用无缝钢管做筒体时,公称直径是指钢管的外径。
在明细表中往往采用如下标记方法:“筒体φ1000×10,H=2000”,表示筒体内径1000mm,壁厚10mm,高2000mm(若为卧式容器则用L代替H,表示筒长)。

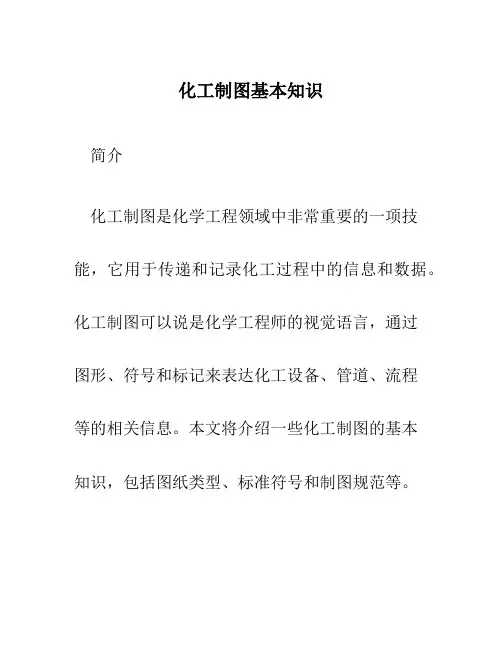

化工制图基本知识
化工制图基本知识简介化工制图是化学工程领域中非常重要的一项技能,它用于传递和记录化工过程中的信息和数据。
化工制图可以说是化学工程师的视觉语言,通过图形、符号和标记来表达化工设备、管道、流程等的相关信息。
本文将介绍一些化工制图的基本知识,包括图纸类型、标准符号和制图规范等。
图纸类型在化工制图中,常见的图纸类型包括流程图、设备图、管道图、仪表图、电气图等。
每种类型的图纸都有各自的特点和用途。
•流程图:用于展示化工过程中的流程流向和主要设备之间的关系。
流程图通常包含流程图符号、设备图符号和连线等元素。
•设备图:用于展示化工设备的外形、尺寸和布置。
设备图通常包含设备图符号、管道和阀门的位置,以及设备之间的连线等信息。
•管道图:用于展示化工过程中的管道系统,包括管道的走向、尺寸和连接方式等。
管道图通常包含管道图符号和管道的连线等元素。
•仪表图:用于展示化工过程中的仪表控制系统,包括传感器、仪表和控制阀等的布置和连接方式。
仪表图通常包含仪表图符号和仪表之间的连线等信息。
•电气图:用于展示化工设备的电气系统,包括电气线路、开关、电机和传感器等的布置和连接方式。
电气图通常包含电气图符号和电气连接线等元素。
标准符号化工制图使用一系列标准符号来表达不同的设备、元件和操作。
这些标准符号通常符合国际标准或行业标准,以便使不同国家和地区的人都能理解和使用。
下面列举了一些常见的化工制图标准符号示例:•设备图符号:如储罐、容器、反应器、换热器等。
•管道图符号:如直管、弯管、阀门、泵、压力表等。
•仪表图符号:如传感器、仪表、控制阀、安全阀等。
•电气图符号:如电源、开关、电机、传感器等。
标准符号的使用可以提高制图的一致性和可读性,便于不同人员之间的交流和理解。
制图规范为了保证化工制图的质量和准确性,制图过程中需要遵循一些制图规范和标准。
这些规范通常包括以下几个方面:1.图纸尺寸和比例:化工制图通常使用标准尺寸,如A0、A1、A2等,以保证图纸的可打印性和可阅读性。
第四章化工设备图的基础知识
用于零部件图的明细栏
117页折流板 和左管箱 页)为例 页折流板(和左管箱 页折流板 和左管箱83页
(1)件号、名称、材料、质量栏中的内容均与装配图或 件号、名称、材料、 件号 (3)比例栏填写零件或部件主要视图的比例, 比例栏填写零件或部件主要视图的比例, 比例栏填写零件或部件主要视图的比例 部件图的明细栏1中的相同 部件图的明细栏 中的相同。 (4)所在图号栏,是填该图样所在图纸的图号;装配图号栏 所在图号栏, 中的相同。 所在图号栏 是填该图样所在图纸的图号; 填写该零、部件所属装配图或部件图图号。 填写该零、部件所属装配图或部件图图号。
1)件号栏 与图形中件号一致,由下而上按顺序逐一填写。 件号栏 与图形中件号一致,由下而上按顺序逐一填写。 2)图号和标准号栏 填写零、部件图的图号,不绘图样的零件,此栏不填。 图号和标准号栏 填写零、部件图的图号,不绘图样的零件,此栏不填。 6)重量栏 分单重和总重填写, 重量栏 分单重和总重填写,
图纸目录
一. 设计数据表
装配图中的管口表一般位于设计数据表下方,
二. 管口表
115页 页
管口表
三. 标题栏
115页 页
标题栏
四 签署栏
签署栏
签署栏
表示此版次 表中版 图纸的用途, 图纸的用途, 次栏以0、 、 、 次栏以 、1、2、 如施工图、询价用等, 如施工图、询价用等, 3阿拉伯数 阿拉伯数 当图纸修改时, 当图纸修改时, 字表示 此栏填写修 改内容
详细介绍
4.2 化工设备图中的表与栏
115页 页
化工设备图装配图中主要表格有技术数据表和管口表; 化工设备图装配图中主要表格有技术数据表和管口表; 主要的栏有标题栏、明细栏、质量及盖章栏和签署栏等。 主要的栏有标题栏、明细栏、质量及盖章栏和签署栏等。
化工设备图样—化工设备图的内容(化工制图课件)
知识点6:化工设备图的内容
概述
化工设备图是由化工设备通用零部件和典型设备常用零 部件按照其性能要求连接装配到一起的,是化工设备设 计、制造、安装、使用、维修、改造和技术交流的重要 技术文件。
一张完整的化工设备装配图,通常包含以下内容: 1、一组视图 2、必要的尺寸 3、零部件序号及明细表 4、管口表 5、技术特性表 6、技术要求 7、标题栏 8、其他(签署栏、质量及盖章等)
设备内
6、技术要求
6、技术要求
(1)通用技术条件 是同类化工设备在制造(机加工和焊接)、装配、检验等诸方 面的技术规范,已形成标准,在技术要求中可直接引用
(2)焊接要求 焊接工艺在化工设备制造中应用广泛,在技术要求中,通常对焊接方 法、焊条、焊剂等提出要求 焊条(焊丝)(HGJ15-2011,GB150-2011) 焊缝接头形式、焊接方法(GB985-2016,GB/T 985.2-2008)
立式设备自左下方开始,按件号顺序沿顺时针方向整齐的沿垂直和水平方向排列
零部件序号的编排
3、零部件序号及明细表
卧式设备自左上方开始,按件号顺序沿顺时针方向整齐的沿垂直和水平方向排列
3、零部件序号及明细表
注意事项:
(1) 几个零件采用公共指引线水平和垂直的表示方法
(2) 遗漏或增添件号的表示方法
明细栏表示内容
7、标题栏
目前各工厂企业采用的标题栏格式有 多种。
有的直接应用企业内部规定格式的标 题栏,有的应用GB/T 10609.1-2008规定的 标题栏,如右图标题栏是HG/T 20668-2000 推荐的国际上大多数工程公司采用的标题栏 ,它可应用于化工设备施工图A0-A4幅面的 图纸,取消了标题栏中的签字栏,而是在图 样中增加了主签署栏用来签字。
3.化工制图CAD-化工设备图的基本知识
2.6.2.除上述情况外,应单独绘制零部件图
1. 加工和工艺需要,零件必须在组合后才进行机械加 工的部件,如带短节的设备法兰。 不绘制部件图且需要组合加工的简单部件,应在零 件图上注明。 2. 具有独立结构,必须绘制部件图才能清楚表达装配 要求、机械性能和用途的可拆或不可拆部件。 3. 复杂的设备壳体。 4. 铸造、锻造零件。
A0
420x891 297x1051 297x841 297x630
594 891 1189 1486 1783 2080 2378
630
420
210
A4
297
594 A1 A0 注: 化工设备图 允许在在一 张图上绘制 多个图样。
297 A3 A4 A4 A2
210 A4
A4
A4
A4
A3 A4 A4
2.4.1 技术特性表
2.4.2 管口表
2.4.3 修改表
2.4.4 图纸目录
2.5. 化工设备图的图面布置
化工设备图与机械制图有所不同,首先化工设备 装配图、零部件图允许幅内 (尽量不作)。
化工设备图的图面布置一
图纸目录
化工设备图的图面布置二
特殊比例:1:6 1:30 放大比例: 2:1 2.5:1 4:1 5:1 10n:1
图样中的某些视图,如局部放大图、斜视图、剖 视图、剖面图、其比例与主视图不同时,应在该 图上进行比例标注,其中横线为细实线。
II
A向
A-A
B-B 不按比例
1:5
1:5
1:5
2.2.3 图样上的文字、符号及代号
图样中汉字、字母、数字的书写要符合 《技术制图 字体》 GB/T14690- 1993 的规定。 各计量单位、名称应符合《中华人民共和国法定 计量单位》的规定。 公差配合、形位公差、表面粗糙度的代号标注应 符合有关国家标准和规定。 镀涂、热处理、焊缝代号等按国家标准、部颁标 准或专业标准规定。
化工设备图样—化工设备图的识读(化工制图课件)
③ 看管口表
接管数量、用途及规格 接管括了解
本设备的技术特性
1、概括了解
⑤ 看技术要求
制造要求 焊接及焊接检验要求 装配要求 试验要求 包装、运输要求 安装要求
2、详细分析
① 视图分析
共有多少个视图? 哪些是基本视图? 还有哪些其他视图? 各视图都采用了哪些表达方法? 各视图及表达方法的作用是什么?
化工制图及CAD
知识点11:化工设备图的识读
读图的基本要求
➢ 了解设备的用途、工作原理、结构特点和技术特性 ➢ 了解设备上各零部件之间的装配关系和有关尺寸 ➢ 了解设备零部件的结构、形状、规格、材料及作用 ➢ 了解设备上的管口数量及方位 ➢ 了解设备在制造、检验和安装等方面的标准和技术要求
读图的方法和步骤
概括了解 详细分析
归纳总结
① 看标题栏
1、概括了解
设备名称 规格 材料 总重 绘图比例 图纸数量及图号
② 看明细栏
1、概括了解
零部件共多少种 标准件共多少种、标准号、规格 组合件个数、标准号或图号、规格 通用化零部件共多少种、图号、规格 非标零部件共多少种、图号、规格
1、概括了解
通过对视图和零部件 的分析,按零部件在 设备中的位置及给定 的装配关系,加以综 合想象,从而获得一 个完整的设备形象;
结合有关技术资料, 进一步了解设备的结 构特点、工作特性、 物料的进出流向和操 作原理
3、检查总结
读图示例
1、该设备共由几个零部件件号构成,其中标准化零部件有几类。 2、该设备装配图用几个图形表达,有几个是基本视图,分别是什麽图?另外 一个图是什麽图?主视图采用了化工设备图的什麽图示方法。 3、该设备的公称直径、设备容积、工作温度、工作压力;设备的主体材料; 4、该设备共有几个管口,管口的方位由什麽图确定。 5、设备的封头与筒体采用什麽连接方式。管口a与封头如何连接,焊接的接头 形式。d管口与外接管道连接是采用法兰还是螺纹连接? 6、该设备制造应用何种焊接方法,选择哪种焊条。 7、该设备制造完毕后,如何进行压力试验。
化工设备图
车床加工
车削加工轴
车 床
铣床加工
加工齿轮轴 铣床
钻床加工
钻床
盖板钻孔
刨床加工
刨床
加工箱体底面
磨床加工
磨床
精磨溜板端面
思考
为什么零件在投影体系中的位置应尽量符合 主要加工位置和工作(安装)位置
这两种位置应优先考虑哪一种?其根据是什?
在选择零件主视图时, 试分析各类零件的安放位置
轴、套类零件以车削、磨削 为主应选择其加工位置为安放位置
和技术要求的图样称零件图
。它是加工和检验零件的技
术文件。
人孔 管板
浮头
封头
鞍式支座
筒体
零件图通常应包括下列基本内容
1.视图—— 根据有关标准与规定用正投影法表 达零件内、外结构的图形
2.尺寸—— 零件图应正确、完整、清晰、合理 地标注零件制造、检验时所需要部尺寸
3. 技术要求—— 标注或说明零件制造、检验或 装配过程中应达到的各项要求。
蜗杆轴位置
凸台
凸台 轴承孔
蜗杆轴位置
轴承套孔
轴承孔
安装孔 安装底板
螺栓孔
油标孔
箱体类零件的结构特点是:
• 根据其作用常有内腔、轴承孔、凸台和肋等结构 • 为了安装零件和箱体再装在机座上,常有安装板、安装孔、
螺孔、销钉孔等 • 为了防尘,通常要使箱体密封,此外又为了使箱体内的运动
零件得到润滑,箱体内要注入润滑油,因此箱壁部分常有安 装箱盖、轴承盖、油标、油塞等零件的凸台、凹坑、螺孔等 结构。
• 支架类零件大都用于支承其他零件结构形状亦比较复 杂。这类零件表达特点是:
• 常以工作位置放置,主视图常根据结构特征选择,以 表达它的形状特征、主要结构和个组成部分的相互关 系。
化工设备图纸
回转体
2.1 化工设备的基本结构特点
2. 尺寸相差悬殊
如下图中,设备直径是∮1200mm,而筒体壁厚只是6mm
2.1 化工设备的基 本结构特点
3. 很多设备高(或长) 径比大
如右图中,设备直径是 ∮1800mm,而设备高度 确有25952mm
2.1 化工设备的基本结构特点
3. 很多设备高(或长)径比大
卧式设备主要采用主、左视图;在主视图中采用全剖视图的 表示方法,在左视图中采用局部剖视的表示方法
2.多次旋转的表达方法
较多开孔及接口管 为清楚表达管口或开孔结构和方位
主视图采用设备多次旋转的表达方法表示管 口或开孔结构 俯左视图表示管口方位
2.较多开孔及接口管
如: 在主视图中表示的e管口,是设备逆时针旋转了45 °进行的图示; 而A向视图表示设备上所有管口的方位
再如下图中,设备直径是∮800mm,而设备长度确有7128mm
2.1 化工设备的基本结构特点
4. 有较多的开孔和接管
2.1 化工设备的基本结构特点
5. 很多设备对材料有特殊要求
因为设备处理的都是化工物料,因此对材料有一定的要求
2.1 化工设备的基本结构特点
零部件之间的连接大量采用焊接结构
如下图中,筒体与下封头,接管和设备主体,支座和设备主体等都采用了 焊接结构
薄涂层
厚涂层
薄衬层
厚衬层
焊缝的表示方法
(1) 常用焊接方法数字代号
大量采用焊接结构
焊缝的表示方法
对接 (2) 焊缝的接头形式 角接 T字接 搭接
焊缝的表示方法
(3) 焊缝的规定画法
一般用焊缝符号表示(详见书中介绍)
也可以采用图示方法(如下图所示)
化工设备图的基本知识
、运转平稳等特点。
齿轮、蜗轮蜗杆传动
齿轮传动
通过两个或多个齿轮的啮合,实现传递动力和改变转速的作用。具有传动效率 高、结构紧凑等特点。
蜗轮蜗杆传动
通过蜗杆与蜗轮的啮合,实现传递动力和改变转速的作用。具有传动比大、结 构紧凑、噪音小等特点。
05
化工设备图的绘制与识读
化工设备图的绘制步骤
确定视图表达方案
作用
化工设备图是化工生产、设计、 制造、安装、调试和维修的重要 依据,对于保障化工生产的安全 、稳定和高效具有重要意义。
化工设备图的分类
按表达内容分类
按图纸形式分类
可分为化工设备总图、部件装配图和 零件图等。
可分为平面图、立面图、剖面图、轴 测图等。
按专业性质分类
可分为机械图、电气图、管道图、仪 表图等。
04
化工设备图中的常用件与标准件
螺纹紧固件
螺栓
用于连接两个或多个零件 ,通过螺纹旋紧实现紧固 作用。
螺母
与螺栓配合使用,通过内 螺纹与螺栓的外螺纹旋合 ,实现紧固作用。
垫圈
用于增加连接件的接触面 积,防止松动和提高密封 性能。
键、销连接件
键
用于连接轴和轴上零件,通过键槽与 轴和轴上零件的键槽配合,实现周向 固定和传递扭矩。
尺寸标注
设备的主要尺寸应在图纸上明确标注,包括总长、总宽、 总高以及关键部位的尺寸等。尺寸标注应遵循一定的规则 和顺序,以方便读图和理解。
明细栏与标题栏的填写
明细栏
位于标题栏上方或图纸空白处,列出设备的零部件名称、规 格型号、数量、材料等详细信息。明细栏的填写应准确完整 ,方便生产和采购。
标题栏的填写
三维建模与虚拟现实技术在化工设备图中的应用
化工设备图样的基本知识
➢化工设备图样的基本知识➢第二章化工设备图的表达特点➢第三章化工设备的焊接及焊缝表达➢第四章化工设备常用零部件简介➢第五章化工设备图的绘制➢第六章化工设备图的阅读➢第七章工艺流程图➢第八章车间布置设计与建筑图➢第九章设备布置图➢第十章管道布置图➢第一章化工设备图样的差不多知识本节重点:➢图幅布置及各种表格内容➢化工图样包括化工机器、化工设备图样和化工工艺图样。
➢化工设备图样包括化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接图等。
➢化工工艺图样包括化工工艺流程图、设备布置图、管路布置图等。
➢一、化工设备图样:➢1、总图➢2、装配图➢3、部件图➢4、零件图➢5、管口方位图➢6、表格图➢7、标准图➢8、通用图➢二、化工设备图样的安排格式:➢1、装配图兼作总图➢2、装配图附零件图➢3、部件装配图➢4、部件装配图附有零件图➢5、零件图➢6、装配图附数据表三、图幅排列原那么:➢装配图、零件图、部件图可排列在同一张纸上。
➢假如不能排列在同一张图纸上,也可分排在几张纸上,但要保证以下两个条件。
➢第一、要紧视图及所属的技术要求、技术特性表、管口表、明细表、选用表及图纸名目等均应安排在第一张图纸上。
➢第二、在每一张图纸的技术要求下方,应加〝注〞,注明几张图纸之间的相互联系。
四、标题栏:➢1、大主标题栏➢2、小主标题栏➢2、简单标题栏➢3、标准图或通用图标题栏➢五、明细表:➢六、管口表:➢七、技术特性表:➢用于表示设备本身所有的和所能承担的工艺参数等。
➢类别有:换热器专用技术特性表和一样化工设备技术特性表两种。
➢第二章化工设备图的表达特点一、化工设备的差不多结构特点:➢1、回转体形体为主➢2、部件尺寸相差悬殊➢3、壳体上孔和管口多➢4、零部件标准化➢5、焊接结构多➢6、材料专门➢7、密封要求高➢二、化工设备图的视图表达特点:➢1、视图配置➢2、夸大画法➢3、断开画法➢4、分层画法➢5、旋转视图➢6、管口方位图:用来表达化工设备的管口及其它附件分布情形。
化工制图基础知识
管线符号
使用规定的管线符号来表示各种管道、 阀门、管件等。
控制元件符号
使用标准的控制元件符号来表示各种 控制元件,如传感器、调节阀等。
标注
对流程图中的各个设备和元件进行标 注,包括设备名称、规格、流量等参 数。
工艺流程图的阅读与分析
了解工艺流程
分析工艺流程特点
通过阅读工艺流程图,了解整个工艺流程 的组成和相互关系。
合并相同零件
将多个相同的零件合并为一个,简化绘图,提高 绘图效率。
省略细节
对于不重要的细节,可以省略不画,简化绘图, 提高绘图效率。
04
化工制图的工艺流程图
工艺流程图的绘制方法
选择绘图软件
收集资料
收集相关的工艺流程资料、图纸、 技术参数等,以便准确绘制流程 图。
根据需要选择合适的绘图软件, 如AutoCAD、Visio等。
03
视图
从物体的不同方向投影得 到的图形。
投影法
将物体投影到平面上的方 法,分为中心投影法和平 行投影法。
视图三要素
主视图、俯视图和左视图。
第一角与第三角投影法
第一角投影法
物体处于观察者和投影面 之间,投影面与观察者之 间形成第一角。
第三角投影法
物体处于投影面之后,投 影面与观察者之间形成第 三角。
视图表达设备的结构和形状。
剖视图
剖视图用于表达设备内部结构 ,通过剖切面展示内部细节。
尺寸标注
尺寸标注用于表示设备各部分 的大小和相对位置,包括长度 、宽度、高度等。
符号标注
符号标注用于表示设备、管道 、仪表等的类型和连接方式,
如阀门、法兰、弯头等。
02
化工制图的视图与投影
视图与投影原理
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
20
21
每张图纸都必须画出标题栏。 每张图纸都必须画出标题栏。 标题栏的格式和尺寸符合GB/T10609.1-1989规定。 规定。 标题栏的格式和尺寸符合 规定 一般位于图纸右下角, 一般位于图纸右下角,并使标题栏的底边与下图框 线重合,使其右边与右图框线重合, 线重合,使其右边与右图框线重合,标题栏中的文 字方向通常为看图方向。 字方向通常为看图方向。
中间横线为细实线
(3)当上述图形不按比例时,在(2)中的 当上述图形不按比例时, 当上述图形不按比例时 中的 处注明“ 2:1处注明“不按比例”字样。 : 处注明 不按比例”字样。
12
A− A 2 :1
三、图样上的文字、符号及代号 图样上的文字、
(1)图样中的汉字、 字母 、 数字的书写应符合国标 图样中的汉字、 图样中的汉字 字母、
22
23
一、大、小主标题栏的填写方法 A栏内填写设计单位名称 栏 B栏填写图样的名称 栏 装配图分三行填写 第一行设备名称, 分三行填写, 装配图 分三行填写 , 第一行设备名称 , 第 二行设备主要规格, 二行设备主要规格 , 第三行图样或技术文件 名称。 名称。 部件图第二行不填,第三行填上“部件 图 ” , 部件的具体名称在简单标题栏内注写。 部件的具体名称在简单标题栏内注写 。
13
长仿宋体汉字书写示例
(2)管口符号采用小写英文字母,其中字母 管口符号采用小写英文字母,其中字母i,l,o,q不推荐 管口符号采用小写英文字母 不推荐 使用。 管口符号的标注次序是从主视图中左下方开 使用 。 始,按顺时针方向顺序排列。 按顺时针方向顺序排列。 (3)各计量单位、 公差配合 、 形位公差 、 表面粗糙度 、 各计量单位、 各计量单位 公差配合、形位公差、表面粗糙度、 镀涂、 热处理的代号及标注、 镀涂 、 热处理的代号及标注 、 焊缝代号均应符合有 关国家标准和规定。 关国家标准和规定。
2.视图分画在数张图纸上安排的原则 视图分画在数张图纸上安排的原则
(1)主要视图及所属的技术要求,技术特性表、管 主要视图及所属的技术要求,技术特性表、 主要视图及所属的技术要求 口表、明细表、 口表、明细表、选用表及技术要求等项应安排 在第一张图纸上。 在第一张图纸上。 (2)在每一张图纸的技术要求的下方应加 “注”。 在每一张图纸的技术要求的下方应加 说明该几张图的相互联系。 说明该几张图的相互联系。
技术图样中图形与实物相应要素的线性尺寸 之比,称为图样的比例。 之比,1
(1)绘制图样时,应根据图样的用途与所绘图形的复杂 绘制图样时, 绘制图样时 程度,从下表规定的系列中选用适当的比例。 程度,从下表规定的系列中选用适当的比例。
(2)图样中的某些视图, 如局部放大图 、斜视 、 图样中的某些视图,如局部放大图、斜视、 图样中的某些视图 剖视、剖面的比例与主视图不同时: 剖视、剖面的比例与主视图不同时
规定。 规定。 标题栏中的图名和图号,图形中的件号、 标题栏中的图名和图号 , 图形中的件号 、 局 部放大图的序号,剖视、剖面、 部放大图的序号 , 剖视 、 剖面 、 视图的字母代号 和图形名称以及文字说明的标题书写应不小于 不小于7号 和图形名称以及文字说明的标题书写应不小于 号 字体。 字体。 其中,图形中的件号、管口符号、 其中,图形中的件号、管口符号、局部放大 图的序号及剖视、剖面、视图的字母代号应以粗 图的序号及剖视 、 剖面 、 视图的字母代号应以 粗 字书写。 体字书写。 文字说明, 明细表、 管口表、 文字说明 , 明细表 、 管口表 、 技术特性表中 的汉字应采用5号 字体, 数字和字母采用3.5号字 的汉字应采用 号 字体 , 数字和字母采用 号字 尺寸数字采用2.5~ 号字体 号字体. 体。尺寸数字采用 ~3.5号字体.
24
主要规格
通用按其名称,专用按化学反应化化工工艺, 通用按其名称,专用按化学反应化化工工艺, 如:次氯酸化塔
图样或技术名称
25
公称直径× 公称直径×高
规格的填写: 规格的填写:
塔类设备的规格注 × 公称直径 公称直径× 。 塔类设备的规格注DN×H(公称直径×高)。 设备的规格注 若压力方面,应冠以“ ×× ××”。 若压力方面,应冠以“PN×× 。 当塔由两段不同直径的筒体组成,应注: 当塔由两段不同直径的筒体组成,应注: DNA/DNB×H (分别为塔上、下段公称直径 分别为塔上、 分别为塔上 下段公称直径) 换热器: ×× ××m 换热器: F=×× 2 槽罐类: ××m 槽罐类:V= ×× 3
化工制图
2 化工设备图
青岛科技大学化学工艺教研室
教学目的与要求 掌握化工设备图的基本内容及图示特点、 掌握化工设备图的基本内容及图示特点、 焊接的基本知识、图线的使用、 焊接的基本知识、图线的使用、化工通用件 的基本知识及化工图样阅读的基本步骤。 的基本知识及化工图样阅读的基本步骤。 本章重点 •化工设备图样的构成 化工设备图样的构成 •焊接的基本知识 焊接的基本知识 •化工图样的阅读 化工图样的阅读 本章难点 •化工图样的总体分类 化工图样的总体分类
18
3.零部件不需绘制的基本原则 零部件不需绘制的基本原则
(1)国家标准、专业标准的零部件及外购件。 国家标准、专业标准的零部件及外购件。 国家标准 (2)与标准的螺纹件只是材料不同时,只备注栏 与标准的螺纹件只是材料不同时, 与标准的螺纹件只是材料不同时 尺寸按××标准” ××标准 写“尺寸按××标准”。 (3)结构简单、尺寸大小、形状结构表达清楚的 结构简单、 结构简单 尺寸大小、 浇入件、铆焊件、胶合件。 浇入件、铆焊件、胶合件。 (4)对称零件,可只画一个。 对称零件, 对称零件 可只画一个。
14
四、图线型式及应用
粗实线 虚线 d 0.5d 可见轮廓线 可见过渡线 不可见轮廓线 不可见过渡线 尺寸线及尺寸界线 剖面线、 剖面线、引出线 重合断面的轮廓线 螺纹牙底线及齿轮齿根线 分界线及范围 断裂处的边界线 视图和剖视的分界线 轴线、 轴线、对称中心线 轨迹线、 轨迹线、节圆及节线 断裂处的边界线 视图和剖视的分界线 相邻辅助零件轮廓线 极限位置的轮廓线 有特殊要求的线或 表面的表示线
6
2.1.1.2绘制化工设备图样的基本规定 绘制化工设备图样的基本规定 一、图纸幅面
(1) 优先选用基本幅面 基本幅面共有五种,其尺寸关系,如下图所示。 基本幅面共有五种,其尺寸关系,如下图所示。
7
2523 2102 1982 1682 1471 1261 1051 630
420
(2)必要时, (2)必要时,允许选用加长 必要时 幅面。 幅面。但加长幅面的尺寸必 须是由基本幅面的短边成整 数倍增加后得出。 数倍增加后得出。 (3)A5图纸不能单独存在。 (3)A5图纸不能单独存在。 图纸不能单独存在
细实线
0.5d
波浪线 细点画线 双折线 双点画线 粗点画线
15
0.5d 0.5d 0.5d 0.5d d
2.1.1.3化工设备图样的安排格式 化工设备图样的安排格式
(1)装配图兼作总图格式 装配图兼作总图格式 (2)装配图上附有零件图格式 装配图上附有零件图格式
16
(3)部件装配图附有零件图格式 部件装配图附有零件图格式 (4)零件图格式 零件图格式 (5)带有数据表装配图的格式 带有数据表装配图的格式
17
1.图样在图纸上安排的基本原则 图样在图纸上安排的基本原则
(1)装配图一般不与零部件图在同一张图上。 装配图一般不与零部件图在同一张图上。 装配图一般不与零部件图在同一张图上 (2)部件及其所属的零件图样,尽可能地画在一张 部件及其所属的零件图样, 部件及其所属的零件图样 图上。 图上。 (3)同一设备的零件部件图,尽可能地编排成 同一设备的零件部件图, 同一设备的零件部件图 尽可能地编排成A1 幅面的大小。 幅面的大小。
19
2.1.2标题栏与明细表 标题栏与明细表
2.1.2.1标题栏 标题栏 大主标题栏、小主标题栏、 标题栏有大主标题栏、小主标题栏、 简单标题栏、标准图及通用图标题栏。 简单标题栏、
• • • • 大主标题栏主要用于A0、A1、A2图幅上。 图幅上。 大主标题栏主要用于 、 、 图幅上 小主标题栏主要用于A3、 图幅上 图幅上。 小主标题栏主要用于 、A4图幅上。 简单标题栏用于零、部件图。 简单标题栏用于零、部件图。 标准图或通用图标题栏。 标准图或通用图标题栏。
26
C栏内填写图号 栏内填写图号 ××—×××× ××××—×× ×× ×××× ××
设备设计文件分类号 共分0-9十大类, 共分 十大类,每 十大类 类分0-9十种 十种。 类分 十种。 例:列管式换热器文 件号为20,筛板塔是 筛板塔是32。 件号为 筛板塔是 。 单位设计文件号 尾号, 尾号,是图纸的顺序号
4
(2)装配图 表示化工设备的结构、尺寸, 表示化工设备的结构、尺寸,各零部件间的 装配连接关系, 装配连接关系,并写明技术要求和技术特性等技 术资料的图样。 术资料的图样。 装配图兼作总图(更多的情况 更多的情况): 装配图兼作总图 更多的情况 : 若装配图能体现总图的内容,且不影响装配 若装配图能体现总图的内容, 图的清晰时,可以不画总图。 图的清晰时,可以不画总图。 (3)部件图 表示可拆式或不可拆部件的结构形状, 部件的结构形状 表示可拆式或不可拆部件的结构形状,尺寸 大小、技术要求和技术特性等技术资料的图样。 大小、技术要求和技术特性等技术资料的图样。 (4)零件图 表示化工设备零件的结构形状、尺寸大小、 零件的结构形状 表示化工设备零件的结构形状、尺寸大小、 及加工、热处理、检验等技术资料的图样。 及加工、热处理、检验等技术资料的图样。
2
2.1基本知识 基本知识
2.1.1化工设备图样的基本内容 化工设备图样的基本内容 2.1.1.1分类 分类
化工设备图
总 图
装 配 图
部 件 图
