改型机的变更部位和新机能[注意]“售后服务诊断”“故障来历”显示下的开关操作需缓慢进行,操作间隔约“1秒”左右。
1.液压泵控制的变更·将电油负压控制变为“电油正压控制”。
2.将各操作开关集中到仪表组·作业模式选择开关·蜂鸣器停止开关·作业灯开关·喷水器开关·雨刮器开关·自动调速解除开关新设自动调速解除开关·有自动解除调速的机能,和Dynamic Acera 国际机型相同。
3. 新设隐藏模式释放压力的机能·动作要领和GB mi/c相同。
4.自我诊断显示·旋转压力传感器变成了一个,这样左右都可以用“旋转右压力传感器”来表示。
·追加“泄压操作可能”和“泄压失败”的显示。
·“暖机中”和“暖机终了”的显示变更到选择规格中。
5. 售后服务诊断显示·显示压力从kgf/cm2变更为MPa。
·程序版号显示变更为。
6. 故障来历显示·“右旋转”“左旋转”压力传感器不良用“旋转右压力传感器”显示。
·“G-4引擎水温”和“G-5引擎油压”的不良追加显示。
7. 追加累计时间修正机能·除了追加引擎机油累计时间外,还追加“燃料过滤器更换时间”和“液压油过滤器更换时间”及“液压油更换时间”。
·修正方法和引擎机油累计时间的修正相同,显示各项目,反复进行动作顺序D至G。
8. 仪表组的通常显示由OK变更为“时钟显示”。
·有必要对准时间。
9. 操作性微调设定机能(隐藏模式)1)大臂上升速度2)走行直进时的走行速度变化3)自动调速转速复归时间4)小臂外扬速度5)起始模式设定变更6)低温模式手动经过时间解除(对应低温时的小臂(外扬/回收)振动,可强制地变更累计时间)7)小臂再生旋转优先速度(小臂回收旋转同时操作时,改变旋转流量的分配率)8)变更减马力量的手动设定(在特殊装置以及防止高地作业过载时用手动可以进行降低马力设定)9)起吊荷重设定变更(可进行过荷警报临界点的调整)※7、9通常不使用10.起吊用控制器的废止(与标准规格通用)1)实荷重·额定荷重·作业半径的转换用“画面切换开关进行”。
挖掘机售后服务培训教材二手挖掘机维修手册
![挖掘机售后服务培训教材二手挖掘机维修手册](https://img.taocdn.com/s3/m/d3415af7aef8941ea76e0550.png)
ST.No. C-51售后服务培训教材一级☆O形环☆在连接管子的法兰时,如果是将法兰和法兰直接靠在一起,那就不管怎么拧紧螺栓,在结合处总会有缝隙存在,因而容易漏油。
其实不止是法兰,凡是金属之间的结合处,总是容易漏油。
除缝隙为宜,但如果表面加工或紧固方法不当,则会形成缝隙,也就会发生渗漏。
如果液压上升,更容易漏油。
如果使用O形环,即使液压很高也不会漏面的橡胶圈,置入O形环槽内,上紧法兰时会使之紧贴法兰,因而不会漏油。
形环向外侧挤压变形,从而使其更加紧贴法兰,因而高液压也不会使其漏油。
— 1 —即使使用了O 形环,如果用法不当,仍会漏油。
除此而外,有缺陷的O 形环会导致漏油。
请将这样的O 形环废弃不用。
请注意在装卸O 形环的时候不要使其受损。
日立 小松 卡特 神钢 现代 住友 加藤 沃尔沃 三一等品牌挖掘机维修培训视频资料销售★挖掘机维修培训学校视频教程资料网★1、小松(KOMATSU ) 株式会社小松制作所 PC 全系列维修资料:订货电括 一五零零六五六五六七五PC35 55 100-6 120-6 130-6 200-5 200-3 300-5 350-5 200-6 200-7 200-8 350 400 450 750等机型。
包含GPS 系统拆装资料、装修手册、技术手册、电路液压图、测试与调整、大泵与其他液压件拆装程序、液压电路维修视频、 发动机大修视频、发动机测试与调整视频、大泵原理,分配阀、PPC 阀、回转马达、终传动、鼓掌诊断与排除、监控器调整等视频。
液压破碎锤维修视频、故障案例、培训资料、技术更新信息资料、小松全系列发动机维修手册等。
配件目录。
PC200-6大机头小机头资料。
技术读本、大泵大修教材、原装机技术参数、95发动机,102发动机维修手册等。
8全套中文维修技术参考级资料。
视频资料直观、容易学习,方便了新手学习。
★2、日立(HITACHI ) 日立建机株式会 全系列维修资料: 订货电括 壹伍零零陆伍陆伍陆柒伍包含了EX-ZX 全车型 -1-2-3-4-5-6车型均有,内容上:整体电路液压图、发动机线路图、空调系统图等等。
日立挖掘机维修手册(下册)_百度百科
![日立挖掘机维修手册(下册)_百度百科](https://img.taocdn.com/s3/m/20f830bdc77da26925c5b047.png)
我国挖掘机保有量比较大的有小松、日立、大字、现代、神钢、住友、加藤、卡特和沃尔沃。以上品牌挖掘机占有量在78%左右。国产挖掘机只占约22%。本丛书目前包括了〈小松挖掘机维修手册上册》、《小松挖掘机维修手册下册大《扫立挖掘机维修手册上册》、《日立挖掘机维修手册下册》、《大字现代挖掘机维修手册》、《住友挖掘机维修手册》和山《神钢挖掘机维修,手册》等。
三、主泵的分解与组装 四、调整器的分解与组装 五、先导泵的分解和组装 六、维护保养标准 第三节控制阀 一、控制阀的拆卸与安装
三、T?3在行走与前端工作装置复合操 作时,机器行走跑偏 四、T?4发动机以慢速运转时行走,机器 偶尔出现跑偏 五、T?5快速行走不工作
第七节其他系统O模式故障诊断 一、O?1刮水器不工作或不可收缩 二、O?2空调器失灵 三、故障码、故障与适用性速查
第八节部分数据,“日报数据”、“分配 数据”和“操作小时总数”未 记录第二篇日立330、370挖掘机维修与故障诊断手册第四章概述
第三节发动机故障 一、MC故障码11100 二、MC故障码11101 三、MC故障码11200 四、MC故障码11202
五、MC故障码11206 六、MC故障码11208 第四节先导压力传感器故障 一、MC故障码11301 二、MC故障码11302
三、MC故障码11303 四、MC故障码11304 五、MC故障码11307 第五节比例电磁阀故障 一、MC故障码11400
十二、F?12机器不能被撑离地面 第五节回转系统S模式故障诊断 一、S?1回转操作慢或不移动 二、S?2回转和收回复合操作时,回转速
G883-挖掘机维修培训资料-111
![G883-挖掘机维修培训资料-111](https://img.taocdn.com/s3/m/bb37f04bb4daa58da0114a7d.png)
出压力,控制主泵排量,
PLS:LS压力输入口
实现微操作性能
泵调节器——LS阀
相通
伺服活塞
△PLS=PP-PLS, LS阀根据△PLS大 小改变主泵斜盘 倾角从而控制主 泵排量
△PLS减小(PLS 增大),LS阀芯 右移→D口与E口 接通→通过PC阀 连通泄油口→伺 服活塞大端油压 减小→使斜盘倾 角增大→排量增 大
调整时,松开锁紧螺母8和9,旋转调整螺钉
向右旋转调整螺钉,使油泵的吸收扭矩增大;向左旋转调整螺钉,使 油泵的吸收扭矩减小
每旋转1圈调整螺钉的调整量为:伺服柱塞移动1.5mm
调整后拧紧锁紧螺母:螺母9的力矩3.5±0.5kgm,螺母8的力矩 10.25±1.25 kgm
泵调节器——PC阀
管接头
a:卸油口 b:PC阀信号压出口 c:自泵压入口 d:另泵压入口 e:PC-EPC输出压入口
P1 P2
在主泵输出压力达到一定值时,通 过PC阀对主泵排量进行控制,使其 在某一流量以内,保证主泵的吸收 功率不超过发动机的输出功率
在负载增加发动机转速下降时,通 过改变PC-EPC电磁阀的电流值, 控制主泵排量
泵调节器——LS阀
1、调整螺塞 2、锁紧螺母 3、阀体 4、弹簧 5、弹簧座 6、滑阀 7、拄塞 8、阀体
PP:自泵压入口
LS阀感知负载及操作手柄 PSIG:LS-EPC电磁阀输出压 行程大小,对主泵排量进
PDP:泄油口
行控制
PPL:PC阀控制油压输入口 LS阀感知LS-EPC电磁阀输
PLP:LS阀信号压出口

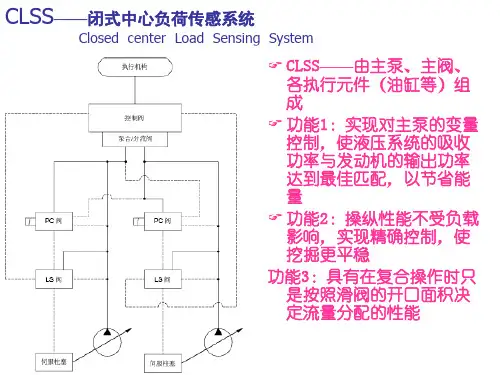

CLSS——闭式中心负荷传感系统
