MATLABsimulink在电机中的仿真
基于MATLABSimulink机电系统动态仿真教程第一章
二、仿真的分类
按模型分类
1、物理仿真：采用物理模型，有实物介入！ 具有效果逼真，精度高等优点，但造价高或耗时长， 大多在一些特殊场合下采用（如导弹、卫星一类飞 行器的动态仿真，发电站综合调度仿真与培训系统 等），具有实时性、在线的特点。 2、数学仿真：采用数学模型 在计算机上进行，具有非实时性、离线的特点，经 济、快速、实用。
《机电系统动态仿真——基于 MATLAB/Simulink》
刘白雁教授编著 机械工业出版社
2006，8
仿真软件的简介 一、仿真的发展
1、程序编程阶段： 所有问题（如：微分方程求解、 矩阵运算、绘图等）都是用高级算法语言（如C、 FORTRAN等）来编写。 2、程序软件包阶段： 出现了“应用子程序库”。 3、交互式语言阶段（仿真语言：仿真语言可用一 条指令实现某种功能，如“系统特征值的求解”， 使用人员不必考虑什么算法，以及如何实现等低 级问题。 4、模型化图形组态阶段：符合设计人员对基于模 型图形化的描述。
三、常见的几种仿真软件
PSPICE、ORCAD：通用的电子电路仿真软件， 适合于元件级仿真。 SYSTEM VIEW：系统级的电路动态仿真软 件 MATLAB：具有强大的数值计算能力，包含 各种工具箱，其程序不能脱离MATLAB环境 而运行，所以严格讲，MATLAB不是一种计 算机语言，而是一种高级的科学分析与计算软 件。 SIMULINK：是MATLAB附带的基于模型化 图形组态的动态仿真环境。
按计算机类型分类
1、模拟仿真：采用数学模型，在模拟计算机 上进行的实验研究。50年代 2、数字仿真：采用数学模型，在数字计算机 上借助于数值计算方法所进行的仿真实验。 60年代
3、混合仿真：结合了模拟仿真与数字仿真。 4、现代计算机仿真：采用先进的微型计算机，基于 专用的仿真软件、仿真语言来实现，其数值计算 功能强大，使用方便，易学。80年代以来
MATLABSIMULINK永磁同步电机矢量控制系统仿真
MATLABSIMULINK永磁同步电机矢量控制系统仿真一、本文概述随着电机控制技术的快速发展，永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）在工业、交通和能源等领域的应用越来越广泛。
矢量控制作为PMSM的一种高效控制策略，能够实现对电机转矩和磁链的精确控制，从而提高电机的动态性能和稳态性能。
然而，在实际应用中，矢量控制系统的设计和调试过程往往复杂且耗时。
因此，利用MATLAB/Simulink进行永磁同步电机矢量控制系统的仿真研究，对于深入理解矢量控制原理、优化控制策略以及提高系统性能具有重要意义。
本文旨在通过MATLAB/Simulink平台，建立永磁同步电机矢量控制系统的仿真模型，并对其进行仿真分析。
本文将对永磁同步电机的基本结构和数学模型进行介绍，为后续仿真模型的建立提供理论基础。
本文将详细阐述矢量控制策略的基本原理和实现方法，包括坐标变换、空间矢量脉宽调制（SVPWM）等关键技术。
在此基础上，本文将利用MATLAB/Simulink中的电机控制库和自定义模块，搭建永磁同步电机矢量控制系统的仿真模型，并对其进行仿真实验。
本文将根据仿真结果，对矢量控制系统的性能进行分析和评价，并提出优化建议。
通过本文的研究，读者可以全面了解永磁同步电机矢量控制系统的基本原理和仿真实现方法，为后续的实际应用提供有益的参考和指导。
本文的研究结果也为永磁同步电机控制技术的发展和应用提供了有益的探索和启示。
二、永磁同步电机数学模型永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种高性能的电机，广泛应用于各种工业领域。
为了有效地对其进行控制，我们需要建立其精确的数学模型。
PMSM的数学模型主要包括电气方程、机械方程和磁链方程。
PMSM的电气方程描述了电机的电压、电流和磁链之间的关系。
在dq旋转坐标系下，电气方程可以表示为：V_d &= R_i I_d + \frac{d\Phi_d}{dt} - \omega_e \Phi_q \ V_q &= R_i I_q + \frac{d\Phi_q}{dt} + \omega_e \Phi_d其中，(V_d) 和 (V_q) 分别是d轴和q轴的电压；(I_d) 和 (I_q) 分别是d轴和q轴的电流；(\Phi_d) 和 (\Phi_q) 分别是d轴和q轴的磁链；(R_i) 是定子电阻；(\omega_e) 是电角速度。
基于MATLAB-SIMULINK的交流电动机调速系统仿真

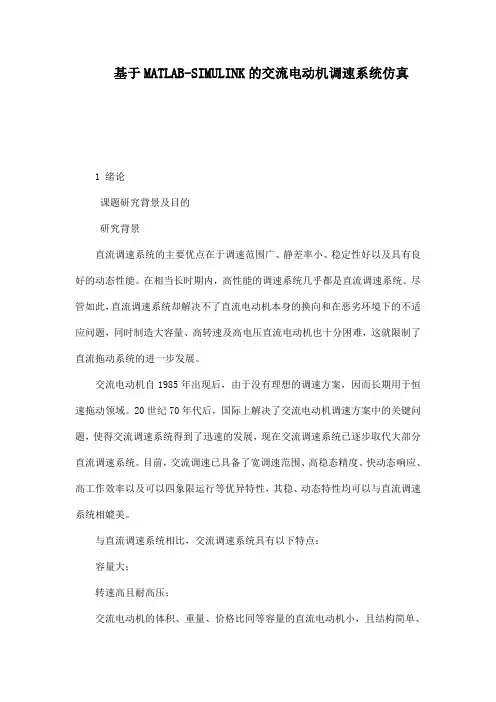

基于MATLAB-SIMULINK的交流电动机调速系统仿真1 绪论课题研究背景及目的研究背景直流调速系统的主要优点在于调速范围广、静差率小、稳定性好以及具有良好的动态性能。
在相当长时期内，高性能的调速系统几乎都是直流调速系统。
尽管如此，直流调速系统却解决不了直流电动机本身的换向和在恶劣环境下的不适应问题，同时制造大容量、高转速及高电压直流电动机也十分困难，这就限制了直流拖动系统的进一步发展。
交流电动机自1985年出现后，由于没有理想的调速方案，因而长期用于恒速拖动领域。
20世纪70年代后，国际上解决了交流电动机调速方案中的关键问题，使得交流调速系统得到了迅速的发展，现在交流调速系统已逐步取代大部分直流调速系统。
目前，交流调速已具备了宽调速范围、高稳态精度、快动态响应、高工作效率以及可以四象限运行等优异特性，其稳、动态特性均可以与直流调速系统相媲美。
与直流调速系统相比，交流调速系统具有以下特点：容量大；转速高且耐高压；交流电动机的体积、重量、价格比同等容量的直流电动机小，且结构简单、经济可靠、惯性小；交流电动机环境使用性强，坚固耐用，可以在十分恶劣的环境下使用；高性能、高精度的新型交流拖动系统已达同直流拖动系统一样的性能指标；交流调速系统能显著的节能；从各方面看，交流调速系统最终将取代直流调速系统。
研究目的本课题主要运用MATLAB-SIMULINK软件中的交流电机库对交流电动机调速系统进行仿真，由仿真结果图直接认识交流系统的机械特性。
本文重点对三相交流调压调速系统进行仿真研究，认识PID调节器参数的改变对系统性能的影响，认识该系统动态及静态性能的优劣及适用环境。
在实际应用中，电动机作为把电能转换为机械能的主要设备，一是要具有较高的机电能量转换效率；二是应能根据生产机械的工艺要求控制和调节电动机的旋转速度。
电动机的调速性能如何对提高产品质量、提高劳动生产率和节省电能有着直接的决定性影响。
因此，调速技术一直是研究的热点。
matlabsimulink在电机中的仿真
模块化设计
集成优化工具
Simulink的模块化设计使得电机的各个部 分可以独立建模，然后通过模块的连接来 构建完整的系统模型，便于管理和修改。
Matlab提供了多种优化工具，可以对电机 控制系统进行优化设计，提高系统的性能 。
Matlab Simulink在电机仿真中的挑战
模型复杂度
电机的数学模型通常比较复杂，涉及大 量的非线性方程，这给模型的建立和仿
电机仿真的基本方法和流程
数学建模
根据电机的物理原理， 建立电机的数学模型， 包括电路方程、磁路 方程和运动方程等。
参数识别
根据实际电机的参数， 对数学模型进行参数 识别和调整，提高仿 真的准确性。
建立仿真模型
在Matlab Simulink 中建立电机的仿真模 型，包括电机本体和 控制系统的模型。
验证设计
通过仿真可以验证电机的设计是否满足要求， 提前发现并修正设计中的问题。
性能预测
仿真可以帮助预测电机的性能，包括转速、 转矩、效率等，为实际应用提供参考。
控制系统设计
通过仿真可以验证控制系统的设计是否正确， 提高控制系统的稳定性和精度。
降低成本
仿真可以减少试验次数，降低试验成本，缩 短研发周期。
04
案例分析
直流电机仿真案例
总结词
通过Simulink对直流电机进行仿真，可以模拟电机的启动、调速和制动等过程，为实际应用提供理论依据。
详细描述
在直流电机仿真案例中，我们使用Simulink的电机模块库来构建电机的数学模型。通过设置电机的参数，如电枢 电阻、电枢电感、励磁电阻和励磁电感等，可以模拟电机的动态行为。通过改变输入电压或电流，可以模拟电机 的启动、调速和制动等过程，并观察电机的响应特性。
基于MatlabSimulink的无刷直流电机控制仿真研究
摘要：基于Matlab/Simulink，本文设计了一个无刷直流电机的控制方案，详细阐述了无刷直流电机的运行原理，并用Matlab/Simulink对其进行了仿真。
实验证明，用Matlab/Simulink开发的平台能够有效地实现对无刷直流电机的控制。
关键词：Matlab/Simulink仿真工具;无刷直流电机;仿真平台;脉冲宽度调制随着汽车电子器件的飞速发展、车用电控单元(ECU)的日新月异，无刷直流电机在汽车电器设备中的应用受到了越来越多的重视。
无刷直流电机具有寿命长、效率高等特点，且适合很多高档汽车。
同时，车内环境的复杂很多机械安装的困难，在不宜安装转子磁极位置传感器的地方，必须使用无位置传感器策略驱动无刷直流电机。
本文将介绍一种基于Matlab/Simulink的无刷直流电机的仿真方法。
无刷直流电机运行原理本文采用理想化的无刷直流电机模型，它具有如下特点：电机定子绕组排列空间对称;各相电气参数，如定子每相电阻、每相自感以及相间互感均相同;电机永磁体转子产生的磁场在电机气隙中的空间分布为理想梯形，且平顶部分维持120°电角度;逆变器的功率开关(MOSFET或者IGBT)的导通电阻为零，关断电阻无穷大，导通与关断均不需要时间。
图1说明了理想无刷直流电动机的运行原理。
从图1中可以看出，当永磁体转子处于图1(b)中的0位置时，定子C相和B相上感应出的反电动势分别处在正负平顶部分，此时通过触发功率开关S5和S6使得B相绕组反向导通，C相绕组正向导通，直流电源通过逆变器向B相和C相馈入直流电，且此时两相绕组中电流幅值相等、方向相反，ic=-ib。
当永磁体转子又继续旋转了60 缃嵌龋珻相的反电动势波形的平顶部分结束，A相反电动势开始进入平顶部分，因此要进行C相到A相的换相，此时关断逆变器C相上桥臂的功率开关，同时触发A相上桥臂功率开关，如果忽略换相电流的动态过程，逆变器立刻向B相和A 相馈入直流电。
MATLAB_SIMULINK永磁同步电机矢量控制系统仿真
18
吉 林 大 学 学 报 (信 息 科 学 版 )
第 27卷
大范围调速或定位控制 , 因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注 [2 ] 。笔者在 MATLAB / SIMUL INK环境下 , 对永磁同步电机矢量控制系统进行仿真 , 为实际系统的设计与实现提供新 思路 。
目前 , 有大 量 的 界 面 友 好 、基 于 PC 机 仿 真 程 序 可 用 于 电 力 电 子 系 统 的 研 究 , 如 SIMUL INK, PSP ICE, SABEREM TP, SIMNON , ACSL等 , 但在电力电子与电力传动中 , M ath Works公司提供的基于 MATLAB 平台下的 SIMUL IK是最常用的一种 , 系统仿真使用了 MATLAB 平台下的 Sim PowerSystem s和 SimM echanics, 建模及仿真更方便和快捷 [ 3 ] 。
Lq Ld
w
r
iq
(1)
d dt
iq
=
1 Lq
vq
-
R Lq
iq
+
Ld Lq
w
r
id
- λwd
Lq
Te = 115p [λiq + (Ld - Lq ) id iq ]
(2)
其中 Lq , Ld 为 q, d轴的电感量 ; w r 为转子角速度 ; R 为定子内阻 ; iq , id 为 q, d 轴方向的电流分量 ;
g端用于控制内部三对桥路的导通情况三相输出c可直接接入电机模型的三相输入端口为直流电压输入仿真时设为300permanentmagnetsynchronousmachine是依据0坐标系下建立的永磁同步电机和直流无刷电机数学仿真模型可以处于电动和发电两种状态提供了转子转角速度定子电流和电磁转矩参数为实现永磁同步电机的矢量控制仿真实验提供了有利条件simulink环境下仿真时采样周期仿真时间0012type为fixed2stepsolver为discretcontinuousstatesperiodesamp227卷ietimeconstraint为unconstrainedfixed2stepsizefundamentalsampietimestaskingmodepe2riodicsampletime为auto1永磁同步电机仿真模型fig11simulationmodelpmsm211调节器经过多次仿真实验在速度调节中只单纯采用pi调节效果并不理想为此提出了采用分段pi速度调节的方法即根据误差量的大小分段确定参数
基于MatlabSimulink的异步电机矢量控制系统仿真
基于MatlabSimulink的异步电机矢量控制系统仿真一、本文概述随着电力电子技术和控制理论的不断发展，异步电机矢量控制系统已成为现代电机控制领域的重要分支。
该系统通过精确控制异步电机的磁通和转矩，实现了对电机的高效、稳定和动态性能的优化。
Matlab/Simulink作为一种强大的仿真工具，为异步电机矢量控制系统的研究和设计提供了便捷的平台。
本文旨在探讨基于Matlab/Simulink的异步电机矢量控制系统仿真方法。
文章将简要介绍异步电机矢量控制的基本原理和关键技术，包括空间矢量脉宽调制（SVPWM）技术、转子磁链观测技术以及矢量控制策略等。
详细阐述如何利用Matlab/Simulink搭建异步电机矢量控制系统的仿真模型，包括电机模型、控制器模型以及系统仿真模型的构建过程。
文章还将探讨仿真模型的参数设置、仿真过程以及仿真结果的分析方法。
通过本文的研究，读者可以深入了解异步电机矢量控制系统的基本原理和仿真方法，掌握基于Matlab/Simulink的仿真技术，为异步电机矢量控制系统的实际设计和应用提供有益的参考和借鉴。
本文的研究也有助于推动异步电机矢量控制技术的发展和应用领域的拓展。
二、异步电机基本原理异步电机，又称感应电机，是一种广泛应用于工业领域的电动机。
其基本原理基于电磁感应和电磁力作用。
异步电机主要包括定子（静止部分）和转子（旋转部分）。
定子通常由铁芯和三相绕组构成，而转子则可能由实心铁芯、鼠笼型或绕线型结构组成。
当异步电机通电时，定子绕组中的三相电流会产生旋转磁场。
这个旋转磁场与转子中的导体相互作用，根据法拉第电磁感应定律，会在转子导体中产生感应电动势和感应电流。
这些感应电流在旋转磁场的作用下，受到电磁力的作用，从而使转子产生旋转力矩，驱动转子旋转。
异步电机的旋转速度与定子旋转磁场的旋转速度并不完全同步，这也是其被称为“异步”电机的原因。
异步电机的旋转速度通常略低于旋转磁场的同步速度，这是由于转子导体的电感和电阻导致的电磁延迟效应。
第7章基于MATLAB的交流电机仿真全篇
7.1电力系统模块集
Simulink中可以使用电力系统仿真模块集 （SimPowerSystems）。其功能非常强大，可 以用于电路、电力电子系统、电机系统、电力 传输等过程的仿真，它提供了一种类似电路建 模的方式进行模型绘制，在仿真前将自动将其 变化成状态方程描述的系统形式，然后才能在 Simulink下进行仿真分析。 该模块集下有许多子模块集，双击每一个图标 都将打开下一级子模块集。
选择该菜单项后将得到下图所示的对话框，可以从中 填写相应的数据，控制仿真过程。
1、仿真区间设置。仿真起始、终了时间设置。 2、类型设置。步长选择：定步长、变步长。 3、仿真算法选择。
定步长算法
变步长算法
1、ode45
它是一种一步算法，对大多数仿真模型来说， 首先使用ode45来解算模型是最佳的选择，所 以在SIMULINK的算法选择中将ode45设为默认 的算法。
例1考虑如图所示的感应电机的等效电路，输入的交流 电L1=压L源2=为1.922260mVH，，50RH2=z1，.5其51它Ω，参R数3=值1为.80R31Ω=0，.4L238=Ω31，.2mH。
步骤：
1、将所需的各电路元件复制到模型编辑窗口中。（对 各元件点击左键并按住拖入即可，对重复的元件可在 编辑窗口中按右键拖动）。
>> [a,b,c,d]=power2sys('ch7ex1')%获得系统的状态方程 a= -128.8763 -844.6462 -121.3833 -896.7868 b= 267.3783 251.8325 c= 0 1.8030 d= 0
Magnitude (dB)
>> G=ss(a,b,c,d);bode(G)%绘制系统的Bode图
基于MATLABSimulink的异步电机仿真
For personal use only in study and research; not for commercial use
MATLAB电机控制综合仿真实验
MATLAB电机控制综合仿真实验一、他励直流电机单闭环调速仿真实验要求：利用Simpowersystem里面自带的DC电机模块，完成他励直流电机单闭环调速仿真，速度调节用PI控制方法，要求封装PI模块，给定速度100rad/s，负载由空载到1s时跳变到20N。
调节不同的PI参数，观察仿真结果总结速度波形、转矩波形的变化规律（PI参数和超调量、稳定时间、稳态误差、振荡次数）。
另外要求将scope图中的4条曲线参数导出到工作空间，并用subplot和plot 函数画在同一个窗口中，每个子图加上对应的标题。
电机相关参数的设置图：仿真原理图：在仿真试验中需要按照实验要求对PI控制器子系统进行封装，然后更改Kp、Ki参数值的大小。
封装PI模块图如下：Plot绘图程序：>>subplot(411)>> plot(t,W,'r'),title('转速')>> subplot(412)>> plot(t,Ia,'b'),title('电枢电流')>> subplot(413)>> plot(t,Te,'g'),title('转矩')>> subplot(414)>> plot(t,If,'y'),title('励磁电流')速度调节用PI控制方法，给定速度100rad/s，负载由空载到1s 时跳变到20N，调节不同的PI参数，从PI模块封装中调节，修改不同的参数Ki 、Kp观察仿真结果。
Ki=100, Kp=5;050100w (r a d /s )00.51 1.52 2.53 3.54 4.55-2000200I a (A )-202I f (A )-1000100T e (N .m )Ki=2, Kp=1;w (r a d /s)I a (A)00.51 1.52 2.53 3.54 4.55I f (A)00.51 1.52 2.53 3.54 4.55T e (N .m )二、 他励直流电机闭环调速系统仿真实验要求：利用Simulink 基本模块搭建他励直流电机闭环调速系统直流电机子模块，根据以下电机数学模型搭建：电磁转矩公式：e M a T C I =Φ 动力学平衡方程：e L m d T T B J dtωω--=电机模块要求封装，参数20.05kg m J =⋅，0.02N m s m B =⋅⋅，165m C =，0.01Wb f Φ=，恒定负载T L =20N 点击封装模块时输入。
基于MATLABSIMULINK永磁同步电动机调速系统的建模与仿真
毕业设计题目名称基于MATLAB/SIMULINK永磁同步电动机调速系统的建模与仿真系别电气信息工程系专业/班级电气工程及其自动化07102班学生学号指导教师（职称）摘要在现代交流伺服系统中，矢量控制原理以及空间电压矢量脉宽调制（SVPWM）技术使得交流电机能够获得和直流电机相媲美的性能。
永磁同步电机（PMSM）是一个复杂耦合的非线性系统。
本文在Matlab/Simulink环境下，通过对PMSM本体、d/q坐标系向a/b/c坐标系转换等模块的建立与组合，构建了永磁同步电机控制系统仿真模型。
仿真结果证明了该系统模型的有效性。
关键词：Matlab/Simulink;永磁同步电机;电压空间矢量脉宽调制;仿真AbstractIn today’s AC s ervo system, the vector control theory and SVPWM technique make the AC motor can achieve the performance as good as DC motor when designing the AC servo system. PMSM is a nonlinear system with significant coupling. This novel method for modeling and simulink of PMSM system in Matlab is proposed. In Matlab /Simulink, the isolated blocks, such as PMSM block, coordinate transformation from d/q to a/b/c block, etc, have been modeled. The reasonability and validity have been testified by the simulate result.Key words:Matlab/Simulink; PMSM; SVPWM; simulation目录摘要 (I)Abstract (II)目录 (III)第1章绪论............................................................. - 1 - 1.1选题背景及意义...................................................... - 1 - 1.2本课题的研究现状及前景.............................................. - 1 -1.2.1相关发展....................................................... - 2 -1.2.2永磁同步电动机的运行控制方法................................... - 3 -1.2.3永磁同步电动机在现代工业中的应用............................... - 4 -1.2.4 永磁同步电动机的应用前景..................................... - 6 - 第2章永磁同步电动机系统原理.......................................... - 8 - 2.1 永磁同步电动机的基本组成............................................ - 8 -2.1.1 电动机........................................................ - 8 -2.1.2 转子位置传感器................................................ - 9 -2.1.3 逆变器........................................................ - 9 - 2.2永磁同步电动机的工作原理........................................... - 10 -2.2.1电枢反应...................................................... - 11 - 2.3 永磁同步电动机的数学模型........................................... - 14 - 第3章正弦波永磁同步电动机的调速系统.................................. - 18 -3.1正弦波永磁同步电动机的调速原理..................................... - 18 - 3.2正弦波永磁同步电动机调速系统....................................... - 20 -3.2.1主回路的组成和控制............................................ - 20 -3.2.2控制回路及系统工作原理........................................ - 23 - 第4章正弦波永磁同步电动机调速系统的建模与仿真........................ - 24 - 参考文献............................................................... - 30 - 结束语................................................................. - 31 - 致谢................................................................. - 32 -第1章绪论1.1选题背景及意义众所周知，直流电动机有优良的控制性能，其机械特性和调速特性均为平行的直线，这是各类交流电动机所没有的特性。
基于MATLABSimulinkSimPowerSystems的永磁同步电机矢量控制系统建模与仿真
基于MATLABSimulinkSimPowerSystems的永磁同步电机矢量控制系统建模与仿真一、本文概述随着电力电子技术和控制理论的快速发展，永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）因其高效率、高功率密度和优良的调速性能，在电动汽车、风力发电、机器人和工业自动化等领域得到了广泛应用。
然而，PMSM的高性能运行依赖于先进的控制系统，其中矢量控制（Vector Control, VC）是最常用的控制策略之一。
矢量控制，也称为场向量控制，其基本思想是通过坐标变换将电机的定子电流分解为与磁场方向正交的两个分量——转矩分量和励磁分量，并分别进行控制，从而实现电机的高性能运行。
这种控制策略需要对电机的动态行为和电磁关系有深入的理解，并且要求控制系统能够快速、准确地响应各种工况变化。
MATLAB/Simulink/SimPowerSystems是MathWorks公司开发的一套强大的电力系统和电机控制系统仿真工具。
通过Simulink的图形化建模环境和SimPowerSystems的电机及电力电子元件库，用户可以方便地进行电机控制系统的建模、仿真和分析。
本文旨在介绍基于MATLAB/Simulink/SimPowerSystems的永磁同步电机矢量控制系统的建模与仿真方法。
将简要概述永磁同步电机的基本结构和运行原理，然后详细介绍矢量控制的基本原理和坐标变换方法。
接着，将通过一个具体的案例，展示如何使用Simulink和SimPowerSystems进行永磁同步电机矢量控制系统的建模和仿真，并分析仿真结果，验证控制策略的有效性。
将讨论在实际应用中可能遇到的挑战和问题，并提出相应的解决方案。
通过本文的阅读，读者可以对永磁同步电机矢量控制系统有更深入的理解，并掌握使用MATLAB/Simulink/SimPowerSystems进行电机控制系统仿真的基本方法。
matlab的simulink仿真建模举例
matlab的simulink仿真建模举例Matlab的Simulink仿真建模举例Simulink是Matlab的一个工具包，用于建模、仿真和分析动态系统。
它提供了一个可视化的环境，允许用户通过拖放模块来构建系统模型，并通过连接和配置这些模块来定义模型的行为。
Simulink是一种功能强大的仿真平台，可以用于解决各种不同类型的问题，从控制系统设计到数字信号处理，甚至是嵌入式系统开发。
在本文中，我们将通过一个简单的例子来介绍Simulink的基本概念和工作流程。
我们将使用Simulink来建立一个简单的电机速度控制系统，并进行仿真和分析。
第一步：打开Simulink首先，我们需要打开Matlab并进入Simulink工作环境。
在Matlab命令窗口中输入"simulink"，将会打开Simulink的拓扑编辑器界面。
第二步：创建模型在拓扑编辑器界面的左侧，你可以看到各种不同类型的模块。
我们将使用这些模块来构建我们的电机速度控制系统。
首先，我们添加一个连续模块，代表电机本身。
在模块库中选择Continuous中的Transfer Fcn，拖动到编辑器界面中。
接下来，我们添加一个用于控制电机速度的控制器模块。
在模块库中选择Discrete中的Transfer Fcn，拖动到编辑器界面中。
然后，我们需要添加一个用于输入参考速度的信号源模块。
在模块库中选择Sources中的Step，拖动到编辑器界面中。
最后，我们添加一个用于显示模拟结果的作用模块。
在模块库中选择Sinks 中的To Workspace，拖动到编辑器界面中。
第三步：连接模块现在，我们需要将这些模块连接起来以定义模型的行为。
首先，将Step模块的输出端口与Transfer Fcn模块的输入端口相连。
然后，将Transfer Fcn模块的输出端口与Transfer Fcn模块的输入端口相连。
接下来，将Transfer Fcn模块的输出端口与To Workspace模块的输入端口相连。
Matlab_Simulink仿真技术在电机实验教学中的应用
（２）用 Ｓｉｍｕｌｉｎｋ 仿 真 工 具 可 以 设 计 出 真 实 实 验 不 能 测 量 的 一 些 项 目 ，有 利 于 提 高 学 生 的 学 习 兴 趣 ，提 高 教 学 质 量 ，培 养 学 生 分 析 问 题 、解 决 问 题 的 能 力 ；
８１
为０．０１２ Ｈ，励 磁 线 圈 和 电 枢 之 间 的 互 感 为 １．８ Ｈ。 通 过 示 波 器 模 块 观 测 电 机 的 转 速 、励 磁 电 流 、电 枢 电 流 及电磁转矩的变化情 况，其 他 模 块 的 设 置 根 据 电 机 的 参数进行相关设置 即 可。 仿 真 参 数 采 用 默 认 设 置，时 间 设 置 为 ５ｓ。 ２．３ 仿 真 结 果 分 析
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ ｓｉｍｕｌａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｉｎ ｍｏｔｏｒ ｅｘｐｅｒｉｍｅｎｔ ｔｅａｃｈｉｎｇ
Ｌｉ Ｊｉａｎｈａｉ，Ｐｉ Ｚｈｉｊｕｎ，Ｚｈａｎｇ Ｃｈｅｎｌｉａｎｇ，Ｗａｎｇ Ｗｅｎ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｂａｓｉｃ Ｅｘｐｅｒｉｍｅｎｔ，Ｎａｖａｌ Ａｅｒｏｎａｕｔｉｃａｌ ａｎｄ Ａｓｔｒｏｎａｕｔｉｃａｌ Ｕｎｉｖｅｒｓｉｔｙ，Ｙａｎｔａｉ ２６４００１，Ｃｈｉｎａ）
Ｍａｔｌａｂ已在 国 外 电 机 学 基 础 教 材 中 广 泛 应 用。 然而，国内在全面普 及 此 类 软 件 并 将 其 融 入 电 机 学 知 识结 构 体 系、实 验 教 学 等 方 面 仍 存 在 不 足 。 ［３－４］ 将 Ｍａｔｌａｂ仿真工具融合到实验教学中，将 会 产 生 以 下 几 个 好 处 ： ［５－７］
基于MATLAB_SIMULINK三相交流异步电机SPWM控制调速的仿真与研究
基于MATLAB_SIMULINK实现三相交流异步电机SPWM调速控制的仿真与研究课程名称：电气工程课程设计基于MATLAB_SIMULINK三相交流异步电机SPWM控制调速的仿真与研究一．PWM控制的基本原理在采样控制理论中有一个重要的结论：冲量相等而形状不同的窄脉冲在具有惯性的环节上，其效果基本相同。
冲量即指窄脉冲的面积。
这里所说的效果基本相同，是指环节的输出响应波形基本相同。
如果把各输出波形用傅里叶变换分析，则其低频段非常相近，仅在高频段略有差异。
当窄脉冲的形状不同，而它们的面积相等，那么，当它们分别加在具有惯性的同一个环节上时，其输出响应基本相同。
当窄脉冲变为单位冲击函数时，环节的响应即为该环节的脉冲过渡函数。
脉冲越窄，各脉冲响应波形的差异也越小。
如果周期性的施加脉冲，则响应也是周期的，用傅里叶级数分解后将可看出各波形在低频段的特性将非常接近，仅在高频段有所不同。
上述原理即称之为面积等效原理，它是PWM控制技术的重要理论基础。
下面分析如何使用一系列等副不等宽的脉冲来代替一个正弦波。
将正弦半波分成N等份，就可以把正弦半波看成是由N个彼此相连的脉冲序列所组成的波形。
这些脉冲宽度相等，都等于π/N，但幅值不等，且脉冲顶部不是水平直线，而是曲线，各脉冲的幅值按正弦规律变化。
如果把上述脉冲序列利用相同数量的等副而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦半波部分面积相等，而得到一系列的脉冲序列，即PWM波形。
根据面积等效原理，PWM波形和正弦半波是等效的。
对于正弦半波的负半周，也可以用同样的方法得到PWM波形。
像这种脉冲的宽度按正弦规律变化而和正弦波等效的PWM波形，也称之为SPWM（Sinusoidal PWM)波形。
二．电压型PWM逆变电路及其控制方法本实验采用调制法，即把希望输出的波形（正弦波）作为调制信号，把接受调制的信号作为载波，通过信号波的调制得到所期望的PWM波形。
基于MATLABSIMULINK的交流电机调速系统建模仿真
控制系统仿真姓名：__________________________班级：_______________________学号：____________________成绩：_________________________________ 2012年11月02日第三章直接转矩控制系统设计3.1直接转矩控制系统的组成：直接转矩控制充分利用电压型逆变器的开关特点，通过不断变化电压状态使定子磁链轨迹为六边形或近似圆形，并通过零电压矢量的穿插调节来改变转差频率，以控制电机的转矩与磁链的变化，从而控制异步电动机的磁链和转矩按要求快速变化。
直接转矩控制系统调速的主题就是在于调节电动机的磁链和转矩的变化，电动机的输出转矩完全是按照输入转矩的设定。
(1)磁链、转矩观测器：由电流、电压的采样值经过3/2变化按照电机数学模型计算出异步电机的定子磁链和转矩；(2)磁链调节器:为了控制定子磁链在给定值的附近变化，直接转矩控制系统采用两点式控制，输出磁链控制信号；(3)转矩调节器:利用转速调节器输出的给定转矩，也是采用两点式滞环控制，输出转矩控制信号，直接控制电机的转矩；(4)开关状态选择单元：根据定子磁链和转矩的控制信号以及定子磁链位置，输出合适的开关状态S abc来控制逆变器驱动电机稳定运行。
直接转矩控制系统是建立在静止定子坐标系下的，首先异步电机定子相电压、相电流的采样值经3/2坐标变换，得到：• 一一：坐标下的分量，再按照异步电机的定子磁链和转矩模型计算出实际转矩T e和定子磁链’ s的两个分量's，这样就可以计算出定子磁链幅值s i和磁链位置户n|。
将测量得到实际转速和给定转速输入到转速调节器，转速调节器根据给定转速和实际转速的差值输出给定转矩T；。
将给定转矩T；和*1*T送入转矩调节器，得到转矩控制信号F t,磁链调节器根据给定子磁链幅值p s|和转子磁链幅值卜s |的差值输出磁链控制信号F o最后开关状态选择单元根据磁链控制信号F、转矩控制信号F t和磁链位置户n I,查逆变器开关状态表，输出正确合理的开关状态来控制逆变器驱动电机正确运行。
基于Matlab_Simulink的永磁同步电机(PMSM+)矢量控制仿真(2)1
基于Matlab/Simulink的永磁同步电机（PMSM）矢量控制仿真高延荣，舒志兵，耿宏涛摘要在现代交流伺服系统中，矢量控制原理以及空间电压矢量脉宽调制（SVPWM）技术使得交流电机能够获得和直流电机相媲美的性能。
永磁同步电机（PMSM）是一个复杂耦合的非线性系统。
本文在Matlab/Simulink环境下，通过对PMSM本体、d/q坐标系向a/b/c坐标系转换等模块的建立与组合，构建了永磁同步电机控制系统仿真模型。
仿真结果证明了该系统模型的有效性。
关键词：Matlab/Simulink，永磁同步电机，电压空间矢量脉宽调制，仿真0、引言永磁同步电机（PMSM）是采用高能永磁体为转子，具有低惯性、快响应、高功率密度、低损耗、高效率等优点，成为了高精度、微进给伺服系统的最佳执行机构之一。
永磁同步电机构成的永磁交流伺服系统已经向数字化方向发展。
因此如何建立有效的仿真模型具有十分重要的意义。
对于在Matlab中进行永磁同步电机（PMSM）建模仿真方法的研究已经受到广泛关注。
本文介绍了电压空间矢量脉宽调制原理并给出了坐标变换模块、SVPWM模块以及整个PMSM闭环矢量控制仿真模型，给出了仿真模型结构图和仿真结果。
1、电压空间矢量脉宽调制原理1.1电压空间矢量电机输入三相正弦电压的最终目的是在空间产生圆形旋转磁场，从而产生恒定的电磁转矩。
直接针对这个目标，把逆变器和异步电机视为一体，按照跟踪圆形旋转磁场来控制PWM电压，这样的控制方法称为“磁链跟踪控制”，磁链的轨迹是靠电压空间矢量相加得到的，所以又称“电压空间矢量PWM控制”。
空间矢量是按电压所加绕组的空间位置来定义的。
在图1中，A、B、C分别表示在空间静止不动的电机定子三相绕组的轴线，它们在空间互差120°，三相定子相电压UA、UB、UC 分别加在三相绕组上，可以定义三个电压空间矢量UA、UB、UC，它们的方向始终在各相的轴线上，而大小则随时间按正弦规律变化，时间相位互差120°。
