管径流速流量计算表
管径流量流速对照表
v=1.5m/ s；得：
d=4.856 cm=48. 56mm
(4)选用 钢管， 以上计 算，求 出的管 径是管 子内 径，现 在应根 据其内 径，确 定钢管 规格。 由于题 目要求 钢管， 则：
1）选用低压流体输送用镀锌焊接钢管，查GB/T3091-2008,选择公称直径为DN50的钢管比较合适，DN50镀锌钢管，管外径为D=60.3mm，壁厚为S=3.8mm，管子 内径为d=60.3-3.8*2=52.7mm＞48.56mm，满足需求。
注：必 须给定 流速才 能计算 流量， 上述是 按照4米 /秒计算 的。
题目分 析：流 量为1小 时10 吨，这 是质量 流量， 应先计 算出体 积流 量，再 由体积 流量计 算出管 径，再 根据管 径的大 小选用 合适的 管材， 并确定 管子规 格。
（1）计 算参 数，流 量为1小 时10 吨；压 力
DN15： 15² *3.14/4 =176.62 5平方毫 米，合 0.0177 平方分 米。
DN25： 25² *3.14/4 =490.62 5平方毫 米，合 0.0491 平方分 米。
DN50： 50² *3.14/4 =1962.5 平方毫 米，合 0.1963 平方分 米。
设管道 流速为 V=4米/ 秒，即 V=40分 米/秒， 且1升 =1立方 分米， 则管道 的流量 分别为 （截面 积乘以 流 速）：
流量 m3/h
0.4m/s 0.6m/s 0.8m/s 1.0m/s 1.2m/s 1.4m/s 1.6m/s 1.8m/s 2.0m/s 2.2m/s 2.4m/s 2.6m/s 2.8m/s 3.0m/s
0.5
0.7
0.9
1.1
水管管径压力与流速确定后管路流量表

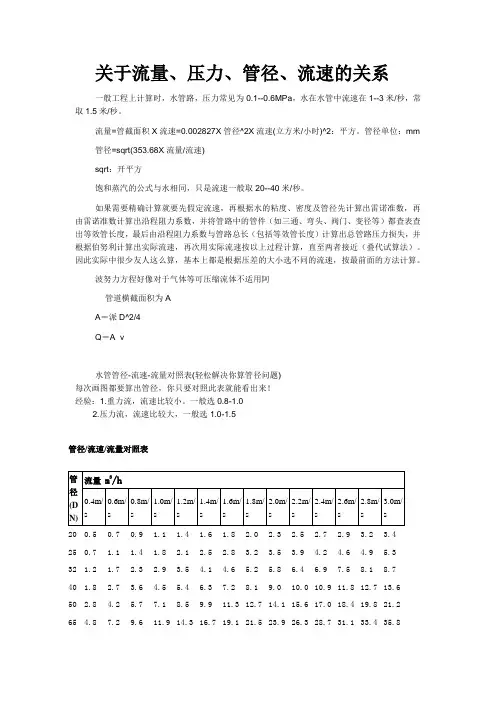

关于流量、压力、管径、流速的关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。
管径单位：mm管径=sqrt(353.68X流量/流速)sqrt：开平方饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。
如果需要精确计算就要先假定流速，再根据水的粘度、密度及管径先计算出雷诺准数，再由雷诺准数计算出沿程阻力系数，并将管路中的管件（如三通、弯头、阀门、变径等）都查表查出等效管长度，最后由沿程阻力系数与管路总长（包括等效管长度）计算出总管路压力损失，并根据伯努利计算出实际流速，再次用实际流速按以上过程计算，直至两者接近（叠代试算法）。
因此实际中很少友人这么算，基本上都是根据压差的大小选不同的流速，按最前面的方法计算。
波努力方程好像对于气体等可压缩流体不适用阿管道横截面积为AA＝派D^2/4Q＝A×v水管管径-流速-流量对照表(轻松解决你算管径问题)每次画图都要算出管径，你只要对照此表就能看出来！经验：1.重力流，流速比较小。
一般选0.8-1.02.压力流，流速比较大，一般选1.0-1.5管径/流速/流量对照表200.50.70.9 1.1 1.4 1.6 1.8 2.0 2.3 2.5 2.7 2.9 3.2 3.4250.7 1.1 1.4 1.8 2.1 2.5 2.8 3.2 3.5 3.9 4.2 4.6 4.9 5.332 1.2 1.7 2.3 2.9 3.5 4.1 4.6 5.2 5.8 6.4 6.97.58.18.740 1.8 2.7 3.6 4.5 5.4 6.37.28.19.010.010.911.812.713.650 2.8 4.2 5.77.18.59.911.312.714.115.617.018.419.821.265 4.87.29.611.914.316.719.121.523.926.328.731.133.435.8807.210.914.518.121.725.329.032.636.239.843.447.050.754.3 10011.317.022.628.333.939.645.250.956.562.267.973.579.284.812517.726.535.344.253.061.970.779.588.497.2106.114.9123.7132.515025.438.250.963.676.389.1101.8114.5127.2140.152.7165.4178.1190.920045.267.990.5113.1135.7158.3181.203.6226.2248.8271.4294.1316.7339.325070.7106.141.4176.7212.1247.4282.7318.1353.4388.8424.1459.5494.8530.1300101.8152.7203.6254.5305.4356.3407.1458.508.9559.8610.7661.6712.5763.4350138.5207.8277.1346.4415.6484.9554.2623.4692.7762.831.3900.5969.81039.1400181.271.4361.9452.4542.9633.3723.8814.3904.8995.31085.71176.21266.71357.2450229.343.5458.572.6687.1801.6916.11030.61145.11259.61374.11488.61603.21717.7500282.7424.1565.5706.9848.2989.61131.01272.31413.71555.11696.51837.81979.22120.6600407.1610.7814.31017.91221.41425.01628.61832.22035.72239.32442.92646.52850.03053.6。

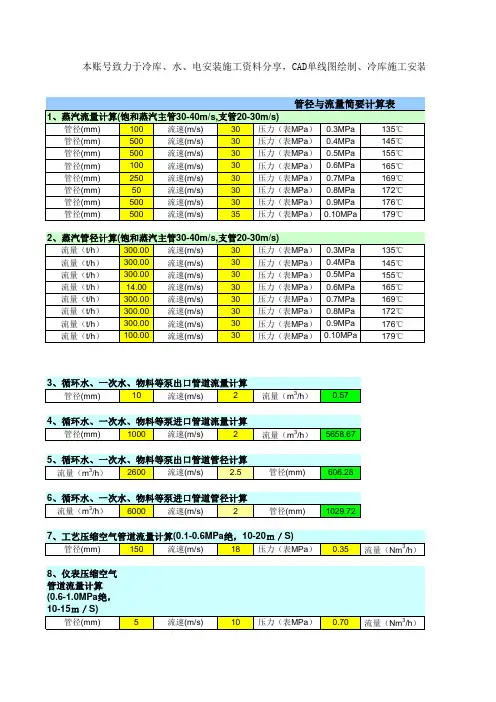

管径与流量计算表
5156.46 流量（Nm3/min） 85.94
5.66
流量（Nm3/min）
0.09
18
管径(mm)
361.81
10
管径(mm)
81.41
7.880355322
172℃
管径(mm)
500
流速(m/s)
30 压力（表MPa） 0.9MPa
176℃
管径(mm)
500
流速(m/s)
35 压力（表MPa） 0.10MPa
179℃
2、蒸汽管径计算(饱和蒸汽主管30-40m/s,支管20-30m/s)
流量（t/h） 300.00 流速(m/s)
30 压力（表MPa）
流量（t/h） 300.00 流速(m/s)
145℃
管径(mm)
500
流速(m/s)
30 压力（表MPa） 0.5MPa
155℃
管径(mm)
100
流速(m/s)
30 压力（表MPa） 0.6MPa
165℃
管径(mm)
250
流速(m/s)
30 压力（表MPa） 0.7MPa
169℃
管径(mm)
50
流速(m/s)
30 压力（表MPa） 0.8MPa
密度(Kg/m3) 密度(Kg/m3) 密度(Kg/m3) 密度(Kg/m3) 密度(Kg/m3) 密度(Kg/m3) 密度(Kg/m3) 密度(Kg/m3)
2.2 2.7 3 3.5 4 4.5 4.8 5.29
0.826 2.7 3 3.5 4 4.5 4.8 5.29
流量（t/h） 流量（t/h） 流量（t/h） 流量（t/h） 流量（t/h） 流量（t/h） 流量（t/h） 流量（t/h）
管径流量流速对照表
管径流量流速对照表管径流量流速对照表：以下是DN15、DN25、DN50管径的截面积计算：DN15：152*3.14/4=176.625平方毫米，合0.0177平方分米。
DN25：252*3.14/4=490.625平方毫米，合0.0491平方分米。
DN50：502*3.14/4=1962.5平方毫米，合0.1963平方分米。
假设管道流速为4米/秒，即40分米/秒，且1升=1立方分米，则管道的流量如下：DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55立方米/小时。
DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07立方米/小时。
DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27立方米/小时。
注：必须给定流速才能计算流量，上述是按照4米/秒计算的。
题目分析：流量为1小时10吨，这是质量流量，应先计算出体积流量，再由体积流量计算出管径，再根据管径的大小选用合适的管材，并确定管子规格。
1）计算参数，流量为1小时10吨；压力0.4MPa，水的流速为1.5米/秒。
2）计算体积流量：质量流量m=10吨/小时，水按常温状态考虑则水的密度ρ=1吨/立方米=1000千克/立方米；则水的体积流量为Q=10吨/小时=10立方米/小时=2777立方米/秒。
3）计算管径：由流量Q=Av=（π/4）*d*dv；v=1.5m/s；得：d=4.856cm=48.56mm4)选用钢管，以上计算，求出的管径是管子内径，现在应根据其内径，确定钢管规格。
由于题目要求钢管，则：1）选用低压流体输送用镀锌焊接钢管，查GB/T3091-2008,选择公称直径为DN50的钢管比较合适，DN50镀锌钢管，管外径为D=60.3mm，壁厚为S=3.8mm，管子内径为d=60.3-3.8*2=52.7mm＞48.56mm，满足需求。
2）也可选用流体输送用无缝钢管D57*3.0，该管内径为51mm。
管径、压力、流速、流量计算
标况流量Q0 Nm³/h 115.89 备注：黄底为手动输入数据，灰底为不可修改数据，红底为计算结果。
已知流量Q0、压力O、管径D，求流速V
名称 管道内径D 管道半径R 工况压力P 流速V 工况流量Q 工况温度t 标况压力P0 标况温度t0 单位 mm mm MPa m/s m³/h ℃ MPa ℃ 数值 19.00 9.50 1.4 4.41 4.50 20 0.1 0 备注 计算公式
已知流速V、压力P、管径D，求流量Q0
名称 管道内径D 管道半径R 工况压力P 流速V 工况流量Q 工况温度t 标况压力P0 标况温度t0 单位 m m MPa m/s m³/h ℃ MPa ℃ 数值 19 9.5 0.8 4.41 4.50 20 0.1 0 备注 计算公式
绝对压力 绝对压力=表压+0.1 Q=π ×R2×V×3600=π ×D2×V×3600/4=V×(D/18.8) 2
标况流量Q0 Nm³/h 33.57 Q0=Q(P/P0)×(T0/T)=Q(P/P0)×(273/(273+t)) 备注：黄底为手动输入数据，灰底为不可修改数据，红底为计算结果。
已知流量Q0、压力P、流速V，求管径D
名称 管道内径D 管道半径R 工况压力P 流速V 工况流量Q 工况温度t 标况压力P0 标况温度t0 单位 mm mm MPa m/s m³/h ℃ MPa ℃ 数值 12.61 6.31 0.9 10 4.50 20 0.1 0 备注 计算公式 R=sqrt(Q/3600Vπ )=9.4aqrt(Q/V) 绝对压力 绝对压力=表压+0.1 Q=Q0(P0/P)×(T/T0)=Q(P0/P)×((243;0.1 V=Q/(D/18.8)2 Q=Q0(P0/P)×(T/T0)=Q(P0/P)×((273+t)/273)

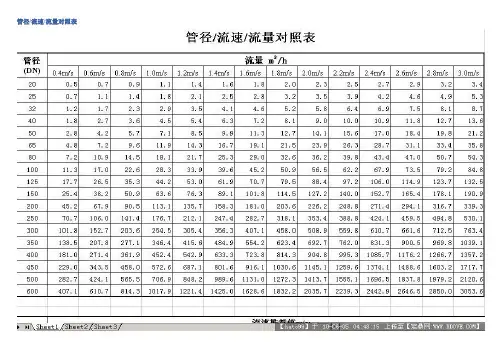

管径-流速-流量对照表
管径/流速/流量对照表已知流量、管材，如何求管径？分两种情形：1、水源水压末定，根据合理流速V（或经济流速）确定管径d：d=√[4q/(πV)] (根据计算数值，靠近选取标准管径）2、已知管道长度及两端压差，确定管径流量q不但与管内径d有关，还与单位长度管道的压力降落（压力坡度）i有关, i=(P1-P2)/L.具体关系式可以推导如下：管道的压力坡度可用舍维列夫公式计算i=0.0107V^2/d^1.3——（1）管道的流量q=(πd^2/4)V ——（2）上二式消去流速V得：q = 7.59d^2.65√i(i 以kPa/m为单位）管径：d=0.4654q^0.3774/i^0.1887 (d 以m为单位）这就是已知管道的流量、压力坡度求管径的公式。
