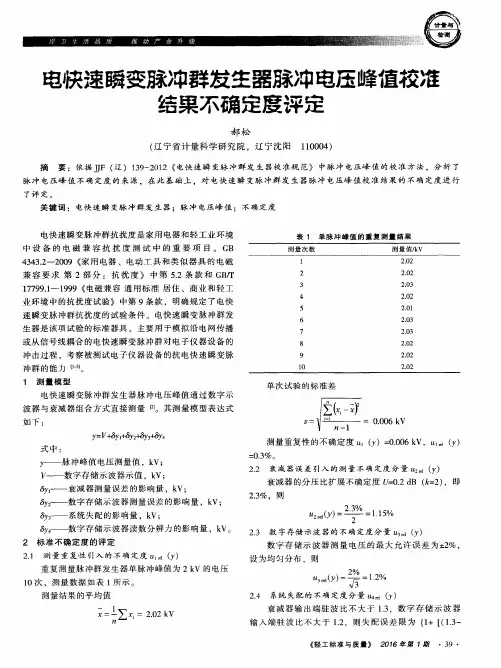

电快速瞬变脉 冲群 发生器脉 冲 电压峰值校准 结 果 不 确 定 度 评 定
郝松 （辽 宁省计 量科 学研究 院 ，辽 宁沈 阳 １１０００４）
摘 要 ：依 据 ｊｊＦ （辽 ） １３９－２０１２ 《电快 速 瞬 变 脉 冲 群 发 生 器校 准规 范 》 中脉 冲 电压 峰 值 的校 准 方 法 ，分 析 了 脉 冲 电 压 峰 值 不 确 定 度 的 来 源 ，在 此 基 础 上 ，对 电 快 速 瞬 变脉 冲 群 发 生 器脉 冲 电压 峰 值 校 准 结 果 的 不 确 定度 进 行
EMC 测试要求及参数指标
ｏｆ ｉｎｆｏｒｍａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｅｑｕｉｐｍｅｎｔ Ａ、传导测试 Ａ．１ 传导限值（ＣＯＮＤＵＣＴＥＤ ＥＭＩＳＳＩＯＮＳ ＬＩＭＩＴ）
１、ＣＬＡＳＳ Ａ ＬＩＭＩＴ
频率范围 ＭＨｚ
限值 ｄＢ （ｕＶ）
准峰值（ＱＰ）
平均值（ＡＶ）
不超过 １．５＊１０－３ 十倍频程／ｓ，在频率增大的扫描中，扫描步长不超过基波的 １％；
２） 在每个频点应停留足够长时间，以便使被测设备对该频点的辐射电磁场发生反应。
四、测试波形
图（２）ＲＳ 信号波形
??Ｅ Ｆ Ｔ Ｔ Ｅ Ｓ Ｔ
五、测试电压波形：
图（３）ＥＦＴ 单个脉冲电压波形
图（４）ＥＦＴ 脉冲群波形
?? ＳＵＲＧＥ ＴＥＳＴ
一、参考标准：
ＧＢ１７６２６．５－１９９９ 浪涌（冲击）抗扰性试验
Ｉｄｔ： ＩＥＣ ６１０００－４－５（１９９５） Ｓｕｒｇｅ ｉｍｍｕｎｉｔｙ ｔｅｓｔ
测试电压开?10脉冲重复频率20电源埠保护地信号和控制端口等级powersupplyportpeiosignaldataandcontrolportslevel峰值电压脉冲频率峰值电压脉冲频率kvkhzkvkhz10550255215055325154425251xspecialspecialspecialspecialx为开放等级可以根据测试设备和应用的需要进?测试四测试方法
ＥＭＣ 测试要求及参数指标
?? ＥＭＳ 测试最低要求（信息产业部最低要求）
参考标准：ＹＤ／Ｔ ９８３－１９９８ ＧＢ ９２５４－１９９８
１、 静电（ＥＳＤ） 最低要求：Ｌｅｖｅｌ ２ ４ＫＶ（金属接触放电、绝缘塑胶空气放电） 判定准则：Ｂ ２、 辐射电磁场抗扰性（ＲＳ） 最低要求：Ｌｅｖｅｌ ２ １Ｖ／ｍ 判定准则： Ａ ３、 电快速瞬变脉冲群抗扰性（ＥＦＴ） 最低要求：Ｌｅｖｅｌ １（０．５ＫＶ）或 Ｌｅｖｅｌ ２（１．０ＫＶ） 判定准则： Ｂ 或 Ｃ ４、 浪涌抗扰性（Ｓｕｒｇｅ） 最低要求：Ｌｅｖｅｌ ２ （线对地 １．０ＫＶ＼线对线 ０．５ｋＶ） 判定准则： Ｂ
整机电快速瞬变脉冲群抗扰度(EFT)试验评价方法
整机电快速瞬变脉冲群抗扰度（EFT/B）试验评价方法整机电快速瞬变脉冲群抗扰度（EFT/B）试验评价方法1 范围本标准规定了家用空调器、商用空调器、除湿机产品的整机电磁兼容（EMC）试验方法。
本标准适用于美的家用空调国内事业部。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 4343.2-1999 电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度——产品类标准GB/T 4365-2003 电磁兼容术语GB/T 17626.4-1999 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验3 术语和定义下列术语和定义适用于本标准。
3.1EUT equipment under test受试设备。
3.2EFT/B electrical fast transient/burst电快速瞬变脉冲群。
3.3耦合网络coupling network用于将能量从一个电路传递到另一个电路的电路3.4去耦网络decoupling network用于防止施加到EUT上的浪涌（冲击）影响其他不做实验的装置、设备或系统的电路3.5耦合夹coupling clamp在与受试线路没有任何电连接的情况下，以共模形式将干扰信号耦合到受试线路的、具有规定尺寸和特性的一种装置。
3.6接地（参考）平面ground (reference) plane一块导电平面，其电位用作公共参考电位。
3.7电磁兼容性electromagnetic compatibility (EMC)设备或系统在其电磁环境中能正常的工作且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。
3.8（对骚扰的）抗扰度immunity (to a disturbance)装置、设备或系统面临电磁骚扰不降低运行性能的能力。
电磁兼容中关于电快速瞬变脉冲群检验
电快速瞬变脉冲检验未通过原因分析及整改意见1.背景电快速瞬变脉冲群是由电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，在断开处产生的暂态骚扰。
当电感性负载多次重复开关，则脉冲群又会以相应的时间间隙多次重复出现。
这种暂态骚扰能量较小，一般不会引起设备的损坏，但由于其频谱分布较宽，所以会对电子、电气设备的可靠工作产生影响。
2.目的电快速瞬变脉冲群试验的目的就是为了检验电子、电气设备在遭受这类暂态骚扰影响时的性能。
重复快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、信号和控制端口的试验。
试验的要点是瞬变的短上升时间、重复率和低能量。
3.电快速瞬变脉冲群抗扰度测试所需测量仪器和测量场地测量仪器：电快速瞬变脉冲群抗扰度测试仪（电快速瞬变脉冲群发生器+单相/三相耦合/去耦网络+瞬变脉冲群测试专用电容耦合夹）测量场地：测量间（环境满足一般实验室环境要求即可，电磁环境以不影响被测设备正常工作为度）其他：接地平板、绝缘木桌4.电快速瞬变脉冲群抗扰度测试可能存在的问题及原因分析脉冲群试验主要是进行电源线和信号/控制线的传导差/共模干扰试验，只是干扰脉冲的波形前沿非常陡峭，持续时间非常短暂，因此含有极其丰富的高频成分，这就导致在干扰波形的传输过程中，会有一部分干扰从传输的线缆中逸出，这样设备最终受到的是传导和辐射的复合干扰。
电快速瞬变脉冲试验波形的上升沿很陡，包含了很丰富的高频成分。
另外，由于试验脉冲是持续一段时间的脉冲串，因此它对电路的干扰有一个累积效应，大多数电路为了抗瞬态干扰，在输入端安装了积分电路，这种电路对单个脉冲具有很好的抑制作用，但是对于一串脉冲则不能有效地抑制。
电快速脉冲对设备影响的原因有三种，包括：a）通过电源线直接传导进设备的电源，导致电路的电源线上有过大的噪声电压。
当单独对火线或零线注入时，在火线和零线之间存在着差模干扰，这种差模电压会出现在电源的直流输出端。
电快速瞬变脉冲群抗扰度试验
电快速瞬变脉冲群抗扰度试验Electrical fast transient burst immunity test⏹试验设备（test equipment）图⏹试验目的（test objective）电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，会在断开点处产生一种能量较小、但频谱很宽的暂态干扰，会对电子电气产品的可靠工作带来很大的威胁。
电快速瞬变脉冲群试验就是检验电子电气设备在受到这类暂态骚扰时的性能。
The objective of the test is to confirm that the EUT will not mal-operate when energized and subjected to electrical fast transient burst such as those originating from the interruption of inductive loads, rel ays contact bounce, etc…⏹设备主要参数（parameter）脉冲波形（pulse waveform）：5/50ns脉冲电压（pulse voltage）：0.5kV～4 kV脉冲频率（pulse frequency）：5kHz和2.5kHz⏹试验要求（test requirement）⏹依据标准：(standards)GB/T 17626.4（idt IEC 61000-4-4）电磁兼容试验和测量技术电快速瞬变/脉冲群抗扰度试验GB/T 14598.10（idt IEC 60255-22-4）电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验电快速瞬变/脉冲群抗扰度试验HUAJIAN。
电快速瞬变脉冲群抗扰度(EFT)测试
电快速瞬变脉冲群抗扰度(EFT)测试测试电快速瞬变脉冲群抗扰度1. 概述本标准主要介绍国家标准GB/T17626.4：1998《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》的试验方法，对应国际标准IEC61000-4-4：1995《电磁兼容第4部分：试验和测量技术第4分部分：电快速瞬变脉冲群抗扰度试验》。
本标准为基础标准，规定了电气和电子设备对振荡波抗扰度试验的试验等级和测量方法。
2.电快速瞬变脉冲群EFT测试标准类型分析电快速瞬变脉冲群抗扰度试验主要模拟切换瞬态过程，如切断感性负载、继电器触点弹跳等瞬变骚扰产生的干扰类型。
其主要特点是：上升时间短，高频含量丰富，可以达到三、四百兆左右；重复率高，能量低。
3. 电快速瞬变脉冲群EFT测试标准内容要领3.1 信号发生器3.1.1 发生器电路3.1.2 典型干扰波形3.2 耦合网络耦合/去耦网络耦合电容：33nF。
电容耦合夹典型耦合电容值：50pF～200pF；圆电缆可用直径：4mm～40mm。
3.3 电快速瞬变脉冲群测试配置及方法3.3.1 型式试验•布置• 耦合网络的选择1）电源端口：通过耦合/去耦网络直接施加。
如果线路上的电流大于耦合/去耦网络的电流容量，可通过一个33nF的耦合电容把试验电压施加到受试设备上。
2）I/O端口和通信端口：通过电容耦合夹把试验电压施加到受试设备上。
3）机柜的接地线：通过耦合/去耦网络直接施加。
•电快速瞬变脉冲群测试等级1）电压值；2）持续时间：不小于1min。
3.3.2 安装后试验I/O端口和通信端口：如果因为电缆敷设中机械方面的问题（尺寸、电缆布线面）而不能使用电容耦合夹时，可代之以金属带或导电箔来包覆被试的线路，这种带有箔或带的耦合装置的电容应该与标准耦合夹的电容相等。
其他情况下，用分立的100pF电容来代替耦合夹、金属箔或带的分布电容以把电快速瞬变脉冲群发生器的电压耦合到线路端子上可能是有用的。
3.4 试验判定A、在技术要求限值内性能正常。
电快速瞬变脉冲群抗干扰度试验
• 输出到50Ω负载：上升时间tr ：5（1 ± 30%）ns，持续 时间td （50%值）：50（ 1 ± 30% ）ns，峰值电压：电压 值×（ 1 ± 10% ）kV • 输出到1000Ω负载：上升时间tr ：5（1 ± 30%）ns，持 续时间td （50%值）=50 容许-15ns到+100ns，峰值电压： 电压值×（ 1 ± 20% ）kV 9. 试验负载阻抗： 50（ 1 ± 2% ）Ω。1000（ 1 ± 2% ） Ω并联电容不大于6pF。电阻在直流条件下测量，电容使用低 频工作的商用电容表测量。
2017/3/4
12
2017/3/4 6
试验方法
1. 固定落地式安装或者台式EUT和设计安装于其他配置中的 设备，都应放置在接地参考平面上，并用厚度为 0.1m±0.01m的绝缘支座与之隔开 2. 通常安装于天花板或者墙壁的设备应按台式设备试验， 并放置于接地参考平面上方0.1m±0.01m处 3. 试验发生器和耦合/去耦网络直接放置在参考接地平面上， 并与之搭铁 4. 接地参考平面最小厚度为0.25mm铜或铝的属板，其他金 属材料至少有0.65mm，并与保护地连接，及各边至少超 出EUT边缘0.1m 5. 除了接地参考平面，EUT和所以其他导电性结构（例如屏 蔽室的墙壁）之间的最小距离应大于0.5m
5
4
耦合∕去耦合网络：
a) 耦合电容：33nF b) 耦合方式：共模
容性耦合夹：
a. 电缆和耦合夹之间典型的耦合电容100nF~1000nF b. 圆电缆可用的直径范围：4mm~40mm c. 绝缘耐压能力：5kV(1.2/50μs) 对输入/输出和通讯端口上的连接线的验收试验采用耦合夹 的耦合方式。当耦合/去耦网络不适用时，耦合夹的耦合 方式也可用于交流/直流电源端口的试验。
EMC及浪涌相关测试测试简介
EMC基本定义
电磁兼容性(Electro-Magnetic Compatibility,简称:EMC) 装置、整组设备或整套系统，在它本身的电磁环境中，能圆满地动作，而 且不会产生让其它在此环境中的设备难以忍受的电磁干扰。 EMC测试目的是检测电器产品所产生的电磁辐射对人体、公共电网以及 其他正常工作之电器产品的影响。 EMC包含两大项：EMI（干扰）和 EMS(敏感度，抗干扰）
辐射骚扰测试(RE)
辐射骚扰测试(Radiated disturbance,简称RE)，包含空间辐射和磁场辐射 测试。辐射骚扰主要是指能量以电磁波的形式由产品发射到空中，或能量 以电磁波形式在空间传播对周边产品的影响。 辐射骚扰超标的产品可能引起周围装置、设备或系统性能降低，干扰信 息技术设备或其他电子产品的正常工作，并对人体造成一定危害。 电磁辐射分两个级别，其中工频段的单位是μT，如果辐射在0.4μ T以上 属于较强辐射，对人体有一定危害，长期接触易患白血病。如果辐射在 0.4μT以下，相对安全。而射频电磁波的单位是μW/㎝ 2。
电快速瞬变脉冲群抗扰度测试(EFT)
电快速瞬变脉冲群抗扰度测试(Electrical fast transient/burst Immunity test, 简 称EFT),测试波形为5/50nS电压波。又称快速脉冲测试. 电快速瞬变脉冲群是由电 路中来自切换瞬态过程（切断感性负载、继电器触点弹掉等）产生的能量，电 快速瞬变脉冲群抗扰度测试主要是模拟上述能量通过连接线缆（电源线等）对 电子产品产生的干扰. 电快速瞬变脉冲群抗扰度测试不通过的电子产品在实际使用中可能会死机， 复位，发生故障或烧毁等.电快速瞬变脉冲群抗扰度测试使用的基础标准为 IEC/EN 61000-4-4. 目的：考察单个设备或系统抗快速瞬变干扰的能力
电快速瞬变脉冲群抗扰度的不确定度评定方法
摘 要 ：电气和 电子设备（如高压 隔离开关或断路器）在切换 的瞬 间，会产生各种类型的瞬变骚扰 ，以电快速脉冲 群（ＥＦＴ／Ｂ）为例 ，详细介绍 了一种将 由许 多快速 瞬变脉冲组成的脉冲耦合到 电气和 电子设备 的电源端 口的不确 定度 ，重点分析 了瞬变单脉冲 的脉冲上升时间、脉冲 持续时间、峰值电压、重复频率、脉冲群持续 时间和脉冲群周 期 的不确定度的评定 。对测量结果的质量给 出了定量的说明 ，确定 了测量 结果 的可信度。 关键词 ：电快速 瞬变脉 冲群；测量不确定度 ；峰值电压 ；脉 冲上升时问；重复频率；脉 冲群持续 时间；脉冲群周期 中图分类号 ：ＴＭ９３４．１ 文献标志码 ：Ａ 文章 编号 ：１６７３－７５９８（２０１６）０２－００５８－０４
电快速瞬变脉冲群抗扰度(EFT)测试
1.概述
本标准主要介绍国家标准GB/T17626.4：1998《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》的试验方法，对应国际标准IEC61000-4-4：1995《电磁兼容第4部分：试验和测量技术第4分部分：电快速瞬变脉冲群抗扰度试验》。
本标准为基础标准，规定了电气和电子设备对振荡波抗扰度试验的试验等级和测量方法。
4.1信号发生器技术参数变化
4.1.1信号发生器电路变化
在脉冲群发生器中，原标准与新的标准草案在发生器组成的主要元件上有一个明显区别：原标准讲的是火花气隙（spark gap）；新的标准草案讲的是高电压开关（high voltage switch）。
4.1.2特性参数变化
1).标准草案给出了两种不同负载条件下的输出电压范围，1000Ω负载的输出电压为0.24kV～3.8kV；50Ω负载的输出电压为0.125V～2kV。
4.电快速瞬变脉冲群EFT测试新、旧标准对比
电快速瞬变脉冲群抗扰度试验作为设备抗扰度试验的一个重要组成部分在国际上己经有20多年的历史。在此期间，我国也两度将有关脉冲群试验的国际标准转化为国家标准，分别是GB/T13926.4-1992《工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求》和GB/T17626.4-1998《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》。目前，最新的IEC61000-4-4标准草案（FDIS文件）已经出版。
其他情况下，用分立的100pF电容来代替耦合夹、金属箔或带的分布电容以把电快速瞬变脉冲群发生器的电压耦合到线路端子上可能是有用的。
3.4试验判定
A、在技术要求限值内性能正常。
B、功能或性能暂时降低或丧失，但能自行恢复。
C、功能或性能暂时降低或丧失，但需要操作者干预或系统复位。
快速脉冲群测试原理及对策
快速脉冲群测试原理及对策快速瞬变脉冲群干扰机理实验的目的电快速瞬变脉冲群EFT 试验的目的是验证电子设备机械开关对电感性负载切换、继电器触点弹跳、高压开关切换等引起的瞬时扰动的抗干扰能力。
这种试验方法是一种耦合到电源线路、控制线路、信号线路上的由许多快速瞬变脉冲组成的脉冲群试验。
容易出现问题的场合有电力设备或监控电网的设备、使用在工业自动化上面的设备、医疗监护等检测微弱信号设备。
2.干扰的特点EFT的特点是上升时间快，持续时间短，能量低，但具有较高的重复频率。
EFT一般不会引起设备的损坏，但由于其干扰频谱分布较宽，会对设备正常工作产生影响。
其干扰机理为EFT对线路中半导体结电容单向连续充电累积，引起电路乃至设备的误动作。
1.电快速瞬变脉冲群测试及相关要求不同的电子、电气产品标准对EFT 抗扰度试验的要求是不同的，但这些标准关于EFT 抗扰度试验大多都直接或间接引用GB/T17626.4 这一电磁兼容基础标准，并按其中的试验方法进行试验。
下面就简要介绍一下该标准的内容。
2.生器和试验波形a.信号发生器图1 信号发生器其中，U为高压直流电源，Rc为充电电阻，Cc为储能电容，Rs为内部的放电电阻，Rm为阻抗匹配电阻，Cd为隔直电容，R0为外部的负载电阻，Cc的大小决定了单个脉冲的能量，Cc和Rs的配合决定了脉冲波的形状（特别是脉冲的持续时间），Rm决定了脉冲群发生器的输出阻抗（标准规定是50Ω），Cd则隔离了脉冲群发生器输出波形中的直流成分，免除了负载对脉冲群发生器工作的影响。
B.实验波形试验发生器性能的主要指标有三个：单个脉冲波形、脉冲的重复频率和输出电压峰值。
GB/T 17626.4 要求试验发生器输出波形应如图1，2 所示。
图2 快速脉冲群概略图图3 接50欧负载时单个脉冲波形EFT 是由间隔为300ms 的连续脉冲串构成，每一个脉冲串持续15ms，脉冲波形组成，单个脉冲的上升沿5ns，持续时间50ns，重复频率5kHz 和100kHz。
电快速瞬变脉冲群抗扰度试验标准
电快速瞬变脉冲群抗扰度试验标准1. 范围本标准规定了电快速瞬变脉冲群抗扰度试验的基本要求和试验方法。
本标准适用于电力、通信、航空航天、铁路、汽车、医疗、军事等领域中的电子设备和系统。
2. 术语和定义2.1 快速瞬变脉冲群指电压/电流在较短时间内（一般小于1微秒），快速变化并形成一组带有多个脉冲的波形信号。
2.2 抗扰度指电子设备或系统在受到快速瞬变脉冲群影响时，能够正常工作，并不间断地提供正确的功能。
3. 试验装置试验装置应满足以下要求：3.1 试验电源：能够提供符合试验要求的快速瞬变脉冲群。
3.2 试验设备：包括被试设备和监测设备。
3.3 监测设备：能够测量被试设备在试验中的电压、电流等参数，并记录数据。
4. 试验方法4.1 前期准备4.1.1 确定试验范围和要求。
4.1.2 确定试验电源，校准试验电源的输出波形和参数。
4.1.3 准备被试设备，并确认其能够正常工作。
4.1.4 准备监测设备，并进行校准和测试。
4.2 试验步骤4.2.1 在试验室环境下进行试验。
4.2.2 使用试验电源产生符合要求的快速瞬变脉冲群信号，并在被试设备输入端作为干扰源发送。
4.2.3 监测被试设备在试验信号干扰下的输入、输出电压/电流等参数，并记录数据。
4.2.4 重复多次试验，并在每次试验后确认被试设备是否正常工作。
5. 试验结果5.1 试验结果应包括以下内容：5.1.1 被试设备在试验信号干扰下的输入、输出电压/电流等参数的数据记录。
5.1.2 被试设备在试验信号干扰下是否能够正常工作的记录。
5.2 试验结果应符合本标准要求，并能够为被试设备的电磁兼容性设计提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JJF(电子)30384-2007
电快速瞬变脉冲群校准规范
1 范围
本规范适用于电快速瞬变脉冲群发生器的校准，也适合于多功能电磁抗扰度测试仪的电快速瞬变脉冲群部分的校准。
2 引用文献
GB17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
3 概述
电快速瞬变脉冲群发生器（Electrical Fast Transient/Burst Generator,以下简称发生器）是电磁兼容抗干扰试验中用到的重要仪器。
发生器主要用于模拟沿电网传播或从信号线耦合的电快速瞬变脉冲群对电子仪器设备的冲击过程，考察被测试电子仪器设备的抗电快速瞬变脉冲群的能力。
发生器主要由直流电压发生器、放电开关、波形网络组成。
4 计量性能要求
4.1 单脉冲电压峰值
范围：（0~4）kV，最大允许误差±10%（分别在50Ω、1000Ω负载时）。
4.2 单脉冲上升时间
5ns，最大允许误差±30%（分别在50Ω、1000Ω负载时）。
4.3 单脉冲持续时间
50ns，最大允许误差±30%（分别在50Ω、1000Ω负载时）。
4.4 单脉冲重复频率
5kHz、100kHz，最大允许误差±20%。
4.5 脉冲群持续时间
单脉冲重复为5kHz时，脉冲群持续时间为15ms，最大允许误差±20%；
单脉冲重复为100kHz时，脉冲群持续时间为0.75ms，最大允许误差±20%。
4.6 脉冲群周期
300ms，最大允许误差±20%。
图1 脉冲群波形图
5 校准条件
5.1 环境条件
5.1.1 温度：（23±5）℃
5.1.2 相对湿度：（65±15）%
5.1.3 周围无影响正常校准工作的电磁干扰和机械震动。
5.2 对标准设备的要求
5.2.1 50Ω脉冲高压衰减器：功率≥2W，带宽≥400MHz，衰减器的输入阻抗和输出阻抗为50Ω。
5.2.2 1000Ω脉冲高压衰减器：功率≥2W，带宽≥400MHz，衰减器的输入阻抗为1000Ω，输出阻抗为50Ω。
5.2.3 数字存储示波器：带宽≥400MHz，幅度测量最大允许误差优于±1.5%。
6 校准项目和校准方法
6.1 外观及结构检查
6.1.1 发生器的标志应符合国家相关技术文件的规定，发生器应明示以下信息：
——产品名称及型号
——出厂编号（或设备编号）
——生产日期
——制造厂商（或商标）
6.1.2 发生器应设有接地端钮，并标明接地符号，接地线应完好无损。
6.1.3 发生器的开关、旋钮、按键、接口等控制和调节机构应有明确标志。
6.2 单脉冲电压峰值（分别在50Ω、1000Ω负载时）
校准发生器的单脉冲电压峰值时，使用数字存储示波器和脉冲高压衰减器，其接线如下图：
图2 校准原理图
将发生器的输出直接连接到脉冲高压衰减器的输入端，脉冲高压衰减器的输出端接示波器，校准要分别在50Ω、1000Ω负载时进行。
校准方法如下：
6.2.1 示波器和发生器开机预热半小时以上，方可进行测量。
6.2.2 脉冲高压衰减器输出端为BNC头，输入端通常为特殊的SHV头，使用时注意不要接反。
如发生器的输出不是SHV头，则应使用转接头连接发生器和脉冲高压衰减器。
6.2.3 示波器设置为50Ω输入阻抗，以及合适的电压、时间档和触发模式。
6.2.4 将发生器调节到需校准点，按开始键。
6.2.5 从示波器读数，并将示波器捕捉到的脉冲波形存储，读取并记录单脉冲峰值电压和单脉冲波形参数。
6.2.6 调节发生器的输出电压，校准下一点。
6.2.7 校准完毕，将发生器输出调节到零。
6.3 单脉冲上升时间（分别在50Ω、1000Ω负载时）
校准发生器的单脉冲上升时间时，其接线图同图2，可以和单脉冲电压峰值的校准同时进行。
6.4 单电压脉冲持续时间（分别在50Ω、1000Ω负载时）
校准发生器的单脉冲持续时间时，其接线图同图2，可以和单脉冲电压峰值的校准同时进行。
6.5 脉冲重复频率
校准连接图同图2，调整示波器扫描时间，使示波器屏幕能够稳定显示3~4个单脉冲，测量脉冲重复频率。
该项目只在50Ω负载下校准。
6.6 脉冲群持续时间
校准连接图同图2，调整示波器扫描时间，使数字示波器屏幕能够完整显示一个脉冲群，测量脉冲群的持续时间。
该项目只在50Ω负载下校准。
6.7 脉冲群周期
校准连接图同图2，调整示波器扫描时间，使数字示波器屏幕能够完整显示两个脉冲群，测量脉冲群的周期。
该项目只在50Ω负载下校准。
7 校准结果
经校准后的仪器应出具校准证书。
校准证书应包含足够的信息，如委托单位、被校准仪器名称、型号、编号、校准日期、校准地点、校准实验室名称、校准结果及其测量不确定度等。
如委托单位要求，可给出符合性的结论。
8 复校时间间隔
用户根据使用情况自行决定，建议复校时间间隔一年。
修理或调整后，应经校准后才能投入使用。
附录A
校准记录参考格式
名称型号编号校准日期温度湿度
1.外观及结构检查
2.
3。
