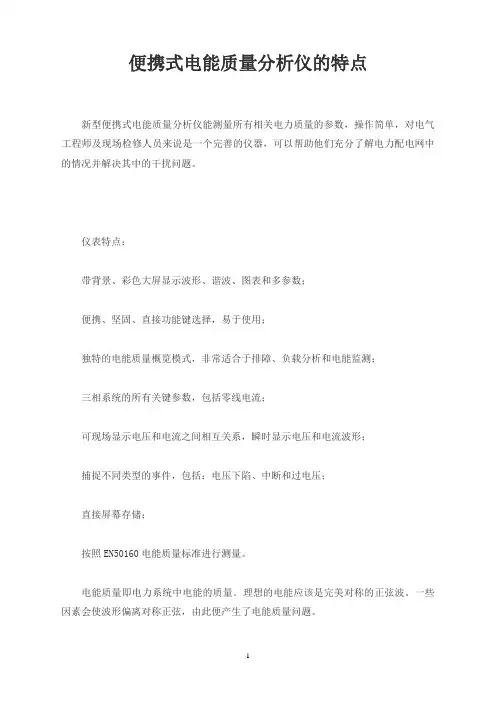

便携式电能质量分析仪的特点

便携式电能质量分析仪的特点
新型便携式电能质量分析仪能测量所有相关电力质量的参数，操作简单，对电气工程师及现场检修人员来说是一个完善的仪器，可以帮助他们充分了解电力配电网中的情况并解决其中的干扰问题。

仪表特点：
带背景、彩色大屏显示波形、谐波、图表和多参数；
便携、坚固、直接功能键选择，易于使用；
独特的电能质量概览模式，非常适合于排障、负载分析和电能监测；
三相系统的所有关键参数，包括零线电流；
可现场显示电压和电流之间相互关系，瞬时显示电压和电流波形；
捕捉不同类型的事件，包括：电压下陷、中断和过电压；
直接屏幕存储；
按照EN50160电能质量标准进行测量。

电能质量即电力系统中电能的质量。

理想的电能应该是完美对称的正弦波。

一些因素会使波形偏离对称正弦，由此便产生了电能质量问题。

一方面我们研究存在哪些影响因素会导致电能质量问题，一方面我们研究这些因素会导致哪些方面的问题，，我们要研究如何消除这些因素，从而上使电能接近正弦波。

从严格意思上讲，衡量电能质量的主要指标有电压、频率和波形。

从普遍意义上讲是指优质供电，包括电压质量、电流质量、供电质量和用电质量。

电能质量问题可以定义为：导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括频率偏差、电压偏差、电压波动与闪变、三相不平衡、瞬时或暂态过电压、波形畸变（谐波）、电压暂降、中断、暂升以及供电连续性等。

具体指标：电网频率折叠；电压偏差折叠；三相电压不平衡折叠；公用电网谐波折叠；公用电网间谐波折叠；波动和闪变折叠；电压暂降与短时中断折叠。

电能质量分析仪。

便携式电能质量分析仪3大功能介绍

便携式电能质量分析仪3大功能介绍功能与特点电能质量分析仪是用于检测电网频率偏差、电压偏差、电压波动（闪变）、三相不平衡、过电压、波形畸变（谐波）等影响电能质量的电气参数，以DSP 为运算核心，ADC数据采样处理和嵌入式自动校准技术，最大限度提高测量的准确性和灵敏度，结构分为手持式{便携式} 两种，显示、存储以及通信等人机交互功能，接线简单，操作安全。

电气测量用来显示从互感器一次侧、二次侧测量被测点的数据。

右图显示一次侧的三相电压、电流幅值，各相电压、电流之间相位夹角；各相有功功率、无功功率、视在功率及总有功功率P、及总无功功率Q、总视在功率S；零序电压U、电流I；正序电压U、电流I；负序电压U、电流I；电压和电流的不平衡度#U、#i；实测频率、总功率因数。

按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，按F3查看一次侧数据，按F4切换到二次侧界面。

按退出键返回主菜单。

谐波测试显示各相电压和电流信号中各次谐波含量（从左到右依次表示A、B、C各相电压，A、B、C各相电流），其中THD为各相的电压或电流波形畸变率（即总谐波失真度），RMS为各相的电压或电流有效值，01次为基波电压或电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以表格的形式显示1-63次谐波。

可通过↑、↓键来切换（01－21）次、（22－42）次（43－63）次谐波含量的表格。

矢量分析矢量分析屏如右图所示，在此屏显示被测装置的实测矢量六角图，同时显示出三相电压（二元件时为两相）、三相电流（二元件时为两相）的矢量关系以及以URaR（二元件时为URabR）为参照的各个量之间的相位角。

通过此屏可以直观的判断三相计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的三相四线向量图。

按F1键能将屏幕锁定，按F2继续刷新。

退出返回主菜单。

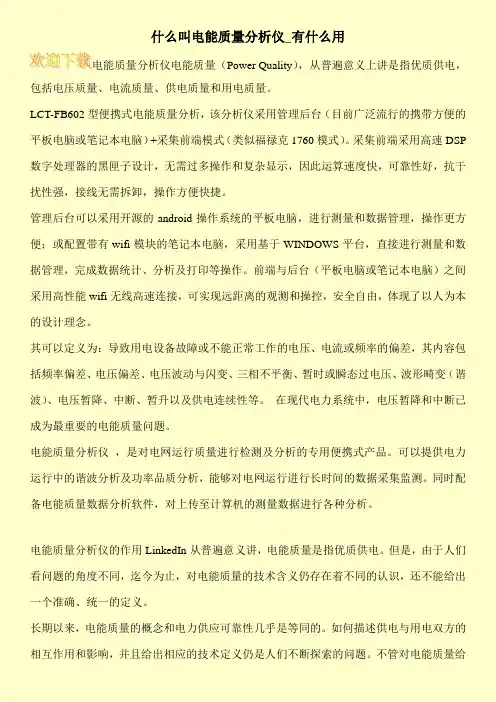

什么叫电能质量分析仪_有什么用

什么叫电能质量分析仪_有什么用电能质量分析仪电能质量（Power Quality），从普遍意义上讲是指优质供电，包括电压质量、电流质量、供电质量和用电质量。

LCT-FB602型便携式电能质量分析，该分析仪采用管理后台（目前广泛流行的携带方便的平板电脑或笔记本电脑）+采集前端模式（类似福禄克1760模式）。

采集前端采用高速DSP 数字处理器的黑匣子设计，无需过多操作和复杂显示，因此运算速度快，可靠性好，抗干扰性强，接线无需拆卸，操作方便快捷。

管理后台可以采用开源的android操作系统的平板电脑，进行测量和数据管理，操作更方便；或配置带有wifi模块的笔记本电脑，采用基于WINDOWS平台，直接进行测量和数据管理，完成数据统计、分析及打印等操作。

前端与后台（平板电脑或笔记本电脑）之间采用高性能wifi无线高速连接，可实现远距离的观测和操控，安全自由，体现了以人为本的设计理念。

其可以定义为：导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括频率偏差、电压偏差、电压波动与闪变、三相不平衡、暂时或瞬态过电压、波形畸变（谐波）、电压暂降、中断、暂升以及供电连续性等。

在现代电力系统中，电压暂降和中断已成为最重要的电能质量问题。

电能质量分析仪，是对电网运行质量进行检测及分析的专用便携式产品。

可以提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测。

同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。

电能质量分析仪的作用LinkedIn从普遍意义讲，电能质量是指优质供电。

但是，由于人们看问题的角度不同，迄今为止，对电能质量的技术含义仍存在着不同的认识，还不能给出一个准确、统一的定义。

长期以来，电能质量的概念和电力供应可靠性几乎是等同的。

如何描述供电与用电双方的相互作用和影响，并且给出相应的技术定义仍是人们不断探索的问题。

不管对电能质量给。

电能质量分析仪技术参数

电能质量分析仪技术参数技术指标1、输入特性电压测量范围：0～200V～800V，自动切档。

电流测量范围5A/25A（标配）钳形互感器（三种）100A/500A（选配）400A/2000A（选配）5A/25A（标配）钳形互感器（三种）100A/500A（选配）400A/2000A（选配）相角测量范围：0~359.99°。

频率测量范围：45~55Hz。

电压通道数：三通道（U A、U B、U C）。

电流通道数：三通道（I A、I B、I C）。

最大谐波分析次数：63次。

1分钟间隔最大连续存储周期：18个月。

2、准确度电参量测量部分：电压：±0.2%频率：±0.01Hz电流、功率：±0.5%相位：±0.2°电能质量部分：基波电压允许误差≤0.5％F.S.基波电流允许误差: ≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.2°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％电压偏差误差：≤0.2％电压变动误差：≤0.2％3、工作温度：－10℃~ +40℃4、充电电源：AC220V、频率45Hz-55Hz5、主机功耗：≤3VA6、电池最大工作时间：≤10小时7、绝缘（1）电压、电流输入端对机壳的绝缘电阻≤100MΩ。

（2）工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

8、体积：320mm×240mm×130mm9、重量：2.0Kg。

电能质量分仪技术参数对照表

电能质量分析仪技术参数对照表公司共立日置日置測定項目・記録項目型号KEW63103197电能质量分析仪3196电能质量分析仪外観電圧(測定ﾚﾝｼﾞ)○(150/300/600/1000V)○(600Ｖ)○(60(仅CH4)/150/300/600Ｖ)電圧測定確度±0.3％rdg.±0.2％f.s.±0.3％rdg.±0.2％f.s.AC:±0.2％rdg.±0.1％f.sDC:±0.3％rdg.±0.4％f.s 电流○○○电流测试精确度±0.3％rdg.±0.2％f.s.+传感器精确度±0.3％rdg.±0.2％f.s.+传感器精确度±0.2％rdg.±0.1％f.s.+传感器精确度(传感器种类)12种8128(5A:φ24mm)、8141(1000mA:φ24mm)8127(100A:φ24mm)、8142(1000mA:φ40mm)8126(200A:φ40mm)、8143(1000mA:φ68mm)8125(500A:φ40mm)、8146(30A:φ24mm)8124(1000A:φ68mm)、8147(70A:φ40mm)8129(3000A)、8148(100A:φ68mm)7种9660(100Aφ15)9661(500Aφ46)9669(1000Aφ55)9667(5000A:自制φ254)9694(5Aφ15)9695-02(50Aφ15)9695-03(100Aφ15)5种9660(100Aφ15)9661(500Aφ46)9669(1000Aφ55)9667(5000Aφ254)9694(5Aφ15)频率(测试范围)○(40～70Hz)○(45～66Hz)○(42.5～69Hz)有功功率○○○电力测试精确度±0.3％rdg.±0.2％f.s+传感器精确度±0.3％rdg.±0.2％f.s+传感器精确度±0.2％rdg.±0.1％f.s+传感器精确度视在功率○○○有功电量○○○无功电量○○○功率○○○Class A+A2:2001+A3:2003 CLASS AEN61000-3-2:2000EN61000-3-3:1995+A1:2001+A2:2001CLASS AEN61000-3-2:2000EN61000-3-3:1995+A1:200 1安全规格(安全性)EN61010-1:2001CATⅢ600Ｖ汚染度2EN61010-1:2001CATⅢ600ＶCA TⅣ300Ｖ汚染度2EN61010-1:2001CATⅢ600Ｖ汚染度2可在1个画面中确认EN50160规定的电能质量的各项目的功能×其他充電電池(連続5時間):単三アルカリ電池充电电池(连续6小时):电池包定价(1欧元＝120円)本体价格18万円本体价格46万円市场价软件KEW POWER PLUS2(付属)9624-50PQA分析软件６万円9624-50PQA分析软件６万円可选件测试线电源供给线测试线电源供给线9722:5500円电能质量分析仪技术参数对照表2公司日置横河FLUKE測定項目・記録項目型号3169电力质量分析仪CW240电力计FLUKE434/433外観電圧(測定ﾚﾝｼﾞ)○(150/300/600Ｖ)○(150/300/600/1000V)○(1～1000V)電圧測定確度±0.2％rdg.±0.1％f.s.±0.2%rdg±0.1rng基准電圧の0.5％电流○○○电流测试精确度±0.2％rdg.±0.1％f.s.+传感器精确度(96030,31,33,36)±0.6%rdg ±0.4rng(96032,34,35)±1.0%rdg ±0.8rng±1％±5计数(传感器种类)7种9660(100Aφ15)7种i400s(400A)*4个(标准配置)测试线电源供给线9722:5500円测试线电源供给电能质量分析仪技术参数对照表3公司法国CA公司法国CA公司測定項目・記録項目型号CA8334电能质量分析仪CA8335电能质量分析仪外観電圧(測定ﾚﾝｼﾞ)AC线电压：960VacAC相电压：480VacDC电压：680VdcAC线电压：2000VacAC相电压：1000VacDC电压：1000Vdc電圧測定確度AC: ±(0.5% ±2个字)DC: ±(1% ±0.2V)AC: ±(0.5% ±2个字)DC: ±(1% ±5个字)电流○ 三通道○ 四通道电流测试精确度依据各电流钳- MN93A：±(0.5%+2个字)- AmpFlex(>10A)：±(0.5% +1A)- C193：±(0.5%+2个字0- PAC93:交流：±(0.5% +1A)直流：±(1.5%+1A)依据各电流钳- MN93A：±(0.5%+2个字)- AmpFlex(>10A)：±(0.5% +1A)- C193：±(0.5%+2个字0- PAC93:交流：±(0.5% +1A)直流：±(1%+1A )(传感器种类)4种MN93A: 5mA-120Aac或MN93：2A~200AAmpFLEX A193(45cm/80cm):10A~6500AacC193:3~1200AacPAC9310~1000Aac4种MN93A: 5mA-120Aac或MN93：2A~200AAmpFLEX A193(45cm/80cm):10A~6500AacC193:3~1200AacPAC9310~1000Aac。

电能质量分析仪

电能质量分析仪一、简介手持式电能质量分析仪，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等全部电能质量参数，同时具备电能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。

测量结果供应免费的上位机分析软件进行二次分析，为电网电能质量整治供应准确的数据依据。

二、技术指标闪变精度：5%电压精度：0.1%频率：50Hz/60Hz测量周期：10/12周期频率宽度：42.5—69Hz电压不平衡度：0.2%电流不平衡度：0.5%最高采样频率：200kHz电流精度：0.1% CT精度功率因素精度：0.5% CT精度电压测试范围：0—1000V，瞬间6000V数据存储：8G工作时间：≥5hIP等级：IP53支持手动/自动录波录波时间：10s—10min录波周期：10/12周期最小记录时间间隔：0.2sUSB传输速度：≥17M/S谐波测量：50次/50Hz—2500Hz录波采样点：128/256/512点/周期安全等级：600 V CAT IV/1000 V CAT III中英文界面设置支持多互感器品牌逆变器测量：单相/三相能量损耗分析：货币统计免费专业上位机分析软件瞬态监测：捕获最短50us波形符合IEC61000—4—7谐波测量标准符合IEEE 1459、DIN 40110算法符合IEC61000—4—15闪变测量标准间谐波测量：50次/25Hz—2475Hz高次谐波：35次/2100Hz—8900Hz三、高级测量功能1.录波分析支持1—10min录波功能，支持自定义采样点记录原始波形，PC专业上位机分析软件二次分析波形，更有效分析电网故障原因。

2.参数统计全面对电能质量参数进行记录和数据分析。

最小记录间隔为0.2s，记录的数据可供上位机软件二次分析，并可以生成自定义或国标报表。

3.瞬态监测200kHz高速定频采样，可捕获最短50us波形瞬间脉冲，捕获快速变动的波形数据，同时支持瞬态事件无损录波功能。

便携式电能质量监测仪设计与实现

便携式电能质量监测仪设计与实现
刘娟
【期刊名称】《现代工业经济和信息化》
【年(卷),期】2022(12)5
【摘要】针对电网负荷、电网检测设备对电能质量要求苛刻的问题,解决特定工况下无法就地安装电能质量监测装置的问题,设计以TMS320 DSP为核心的嵌入式便携式电能质量监测仪设计方案。

重点分析了模拟电压、电流采集功能硬件、软件设计方案并完成系统测试。

测试结果验证了该便携式电能质量监测仪设计的正确性和稳定性。

【总页数】3页(P56-58)
【作者】刘娟
【作者单位】吕梁高级技工学校
【正文语种】中文
【中图分类】TM933.4
【相关文献】
1.基于Cortex-M3的便携式环境监测仪设计与实现
2.基于DSP和ARM便携式电能质量监测系统的设计与实现
3.基于双CPU架构的便携式电能质量监测仪
4.便携式肠鸣音监测仪的设计与实现
5.电能质量监测仪的设计与实现
因版权原因，仅展示原文概要，查看原文内容请购买。

电能质量分析仪资料

电能质量分析仪电能质量分析仪，电力质量分析仪一、电能质量分析仪，电力质量分析仪主要功能特点(一)同时测试三相/单相电源系统各项指标，包括3P4W,?3P3W,?1P2W,?1P3W?共四种线制。

(二)电力质量分析仪功率测量1、测量每一相的有功功率P、视在功率S、无功功率Q、功率因数PF以及相位角Φ。

2、测量三相系统总的有功功率P∑、视在功率S∑、无功功率Q∑、功率因数PF∑以及系统长期平均功率因数PFh。

3、测量系统电能情况：有功功率小时Wh、视在功率小时Sh?、无功功率小时Qh。

(三)电能质量分析仪，电力质量分析仪谐波分析1、分析谐波次数达99次并计算谐波总量THd。

2、谐波相位角测量及波峰因子。

3、长时间谐波监测功能。

(四) 电能质量分析仪，电力质量分析仪不平衡度测量1、电压不平衡度VUR、电压零序不平衡度d0%、电压负序不平衡度d2%的测量。

2、电流不平衡度IUR、电流零序不平衡度d0%、电流负序不平衡度d2%的测量。

3、向量图显示，相序指示（如果错误，给予提示）4、计算不平衡中性线电流(In)，即测量计算零钱电流值。

(五) 电能质量分析仪，电力质量分析仪电压、电流波形测量1、可以同时显示电压、电流波形，也可以只显示电压波形。

2、均方根值采样：1024点/周期。

3、同时测量频率。

(六)电压事件记录1、瞬间电压的骤升.骤降和停电。

2、可以设定电压临界值(%)。

3、最长记录时间为99天。

(七)可以同时测量记录相电压和线电压。

(八)电流测量从0.1mA到1000A,能够分析待用耗电以及工厂的最大需量。

(九)一个屏幕可以同时显示40个电力参数(3P4W)。

(十)可以任意设定的CT(1到600)和VT/PT(1到3000)比率。

(十一)最大需量(MD KW,MW,KVA,MVA),可以任意设定需量周期。

(十二)512K内存，可设定采样间隔(采样时间从0到3000S,3P4W系统可记录时间从4.7小时到1180天)。

便携式三相电能质量分析仪结构外观

便携式三相电能质量分析仪结构外观便携式三相电能质量分析仪结构外观
便携式三相电能质量分析仪外型尺寸及端子布置
便携式三相电能质量分析仪外观如图：
便携式三相电能质量分析仪正面上方是液晶显示器，下方是按键区，顶端为接线部分，右侧为其它端口(通讯、充电、USB)区域。

顶端接线端子区如图所示：
包括：电压输入端子UA、UB、UC、UN;钳形电流互感器接口(A相钳、B相钳、C相钳);信号接口(保留功能)。

便携式三相电能质量分析仪的右侧视图如下图，在后支架打开时，可露出下部的其他接口部分，包括以下三部分：
˜ 232串行口(用于上传保存的数据至计算机);同时还可用来更新程序;注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。

˜ 充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。

˜ USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。

侧面图见下图。

˜ 仪器的外包装箱外型尺寸，如下图所示：。

云南电网公司试验设备配置原则(试行)

前言为进一步规范云南电网公司电气设备试验、检测工作，提高电气设备健康状况诊断水平，科学指导电气设备的检修和技术改造工作，保障电网安全、稳定、可靠运行，特制定本原则。

本原则根据中国南方电网有限责任公司标准Q/CSG 1 0007-2004《电力设备预防性试验规程》、Q/CSG 1 0008-2004《继电保护及安全自动装置检验条例》、国家标准GB50150-91《电气装置安装工程电力设备交接试验标准》以及其它相关试验标准的试验项目要求，考虑云南电网公司电气设备的运用状况、未来发展以及新技术在电力试验检测方面的运用等情况，充分满足生产单位的实际工作需要而制定。

本原则作为云南电网公司电气设备试验配置的基本原则，将根据生产实际需要和技术发展不断完善。

本原则由云南电网公司生产技术部提出并归口解释。

本原则自批准之日起执行。

云南电网公司试验设备配置原则（试行）1范围本原则适用于公司所属各供电局、分公司，其他单位可参照执行。

各供电局、分公司应根据本单位所辖电力设备的实际情况和实际工作需要,按照本原则合理配置相应的试验设备，保证技术监督工作的有效开展。

本原则所指的试验主要包括电力设备交接试验、预防性试验、设备定检以及设备事故处理前后的检查试验等。

2规范性引用文件下列文件中的条款通过本原则的引用而成为本原则的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本原则。

然而，鼓励根据本原则达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本技术原则。

Q/CSG 1 0007-2004电力设备预防性试验规程Q/CSG 1 0008-2004继电保护及安全自动装置检验条例GB50150-91电气装置安装工程电力设备交接试验标准GB/T 311.2-2002 高压输变电设备的绝缘配合GB/T 7252-2001 变压器油中溶解气体分析和判断导则DT/T664-1999 带电设备红外诊断技术使用导则DL460-1992 电能表检定装置检定规程GB 14285-1993 继电保护和安全自动装置技术规程中国南方电网有限责任公司十项重点反事故措施3术语和定义本原则中所用术语、符号、代号和定义和所引用的文件一致。

电能质量分析仪报告

电能质量分析仪报告电能质量分析仪是一种用于监测和分析电能质量的专业设备，它可以对电能质量进行全面的监测和分析，帮助用户了解电能质量的各项指标，及时发现和解决电能质量问题，保障电力设备的安全稳定运行。

本报告将对电能质量分析仪的使用情况进行详细分析，以期为用户提供更好的使用体验和技术支持。

一、电能质量分析仪的基本功能。

电能质量分析仪主要具有以下基本功能：1. 电压、电流监测，能够对电网中的电压、电流进行实时监测，记录波形、峰值、谐波等参数。

2. 电能质量分析，能够对电能质量进行全面分析，包括谐波分析、闪变分析、电压暂降、电压暂增等。

3. 数据存储和导出，能够对监测到的数据进行存储，并支持导出到电脑进行进一步分析。

4. 报警功能，能够设置各项参数的阈值，一旦超出范围即可发出报警信号，提醒用户及时处理。

二、电能质量分析仪的应用范围。

电能质量分析仪广泛应用于各种电力系统和设备，包括但不限于工业生产线、医疗设备、通信基站、数据中心等。

它可以帮助用户及时发现电能质量问题，保障设备的正常运行，提高设备的可靠性和稳定性。

三、电能质量分析仪的使用注意事项。

在使用电能质量分析仪时，需要注意以下几点：1. 正确连接，确保电能质量分析仪与被监测设备的连接正确无误，避免因连接问题导致的监测数据不准确。

2. 定期校准，定期对电能质量分析仪进行校准，确保监测数据的准确性和可靠性。

3. 数据分析，对监测到的数据进行及时分析，发现问题及时处理，避免问题扩大影响设备运行。

4. 定期维护，定期对电能质量分析仪进行维护保养，确保设备的正常运行。

四、电能质量分析仪的未来发展趋势。

随着电力系统的不断发展和智能化水平的提高，电能质量分析仪将会朝着智能化、便携化、多功能化的方向发展。

未来的电能质量分析仪将更加智能化，能够实现远程监测和控制，为用户提供更加便捷的使用体验。

综上所述，电能质量分析仪作为一种重要的电力监测设备，对于保障电力设备的安全稳定运行起着至关重要的作用。

电能质量分析及其测量仪器

电能质量分析及其测量仪器
佚名
【期刊名称】《电世界》
【年(卷),期】2005(46)7
【摘要】目前，人们对发电机转子发热的影响，只考虑负序电流或负序电流能量的影响，而未涉及谐波电流的影响；对用户负荷只孤立地考虑各相电流、电压的各次谐波分量，而未顾及三相不对称电流的影响。

《电测与仪表》(2005～2)载文介绍几个电能质量分析的新概念：异步电流、异步能量和动态异步能量；介绍了江西省电力试验研究院研制的KC-3310A电能质量分析仪．它除具有测量谐波、【总页数】1页(P42-42)
【关键词】测量仪器;电能质量分析仪;负序电流;发电机转子;三相不对称;谐波电流;用户负荷;谐波分量;电力试验;能量;相电流;异步;新概念;研究院;江西省;电压
【正文语种】中文
【中图分类】TM93;P204
【相关文献】
1.电能质量分析的新概念及其测量仪器 [J], 张旭俊;马建;涂其远
2.基于虚拟仪器技术的电能质量综合测量分析系统的研制 [J], 张伏生;曹进;魏磊;张柏林;李宁
3.电能质量与谐波测量技术讲座——第四讲谐波测量仪器 [J], 本刊编辑部
4.中国仪器仪表行业协会电工仪器仪表分会中国仪器仪表学会电磁测量信息处理仪器分会全国电工仪器仪表生产力促进中心（第六期）电能表工程师（中级）（第四
期）电能表质量检验工程师开课通知 [J],
5.电能质量分析及其测量仪器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

相关主题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

FS300A便携式电能质量分析仪
一、概述
电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。

电能质量问题主要由终端负荷侧引起。

例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。

随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。

电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。

给用电网络造成影响或者说是用电污染。

造成电压不稳、过电压、产生谐波等。

谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短,甚至发生故障或烧毁。

谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。

这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。

因而消除供配电系统中的高次谐波问题对改善电能质量和确保电力系统安全、稳定、经济运行有着非常积极的意义。

另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。

目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。

当电网的电能质量被干扰或污染，达不到国家相关标准时，就得有针对性地对电网进行电能质量改善。

要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。

下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。

二、功能特点
1.仪器是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变
和三相不平衡等电能质量问题的高精度测试仪器；同时还具备电参量测
试、矢量分析的功能。

2.可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率
等多种电参量。

3.可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设
备接线的正确与否。

4.电流采用钳形互感器方式进行测量。

因为采用钳形电流互感器测量时操
作人员无须断开电流回路，就可以方便、安全的进行测量。

根据用户的
测量范围不同可以选配不同量程的钳表。

5.可测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏
差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波。

6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。

7.所有测试界面具备屏幕锁定功能，以方便用户读数和分析数据。

8.负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电
能质量造成的波动。

定时记录和存储电压、电流、有功功率、无功功率、
视在功率、频率、相位等电力参数的变化趋势。

9.电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运
过程中出现的问题。

10.能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和
技术指标作出定量评价
11.可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；
12.内置大容量数据存储器，按1分钟的时间间隔可连续存储18个月以上，
能满足长期监测试验点的需要。

13.仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。

14.与功能强大的数据管理软件配合，可将实时采样数据直接上传到后台管
理计算机，在后台进行更全面、更迅速的处理。

15.具备万年历、时钟功能，实时显示日期及时间。

可在现场检测的同时保
存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理，具备强大的报表功能。

16.采用大屏幕进口彩色液晶作为显示器，中文操作界面并配有汉字提示信
息、多参量显示的液晶显示界面，人机对话界面友好。

17.3分钟无操作液晶显示自动进入省电模式，以便最大程度的延长电池工
作时间。

18.导电硅胶按键，手感好、寿命长、设计合理、操作方便。

19.内置大容量、高性能锂离子充电电池，充满电连续工作10小时以上。

20.体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室
的标准计量设备。

三、技术指标
1.输入特性
电压测量范围：0～200V～800V，自动切档。

电流测量范围
钳形互感器（三种）： 5A/25A（标配）
100A/500A（选配）
400A/2000A（选配）相角测量范围：0~359.99°。

频率测量范围：45~65Hz。
