机械制图——识读零件图

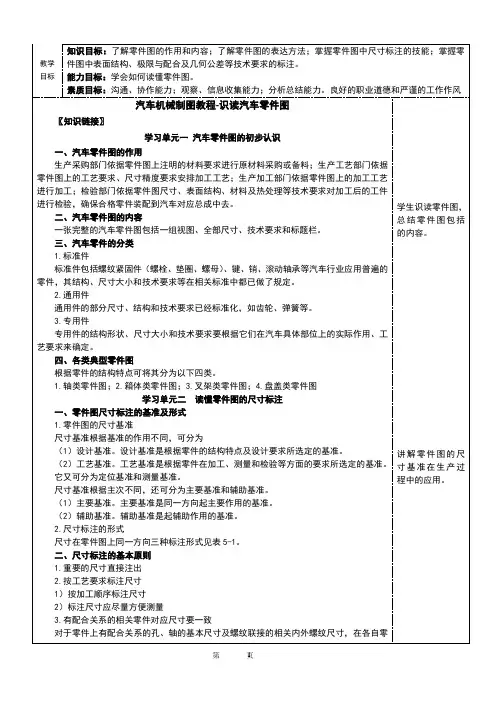

汽车机械制图教程-识读汽车零件图
第页1
第 页
2 件图的标注时，尺寸数据要协调一致。
4.避免标注成封闭尺寸链
封闭尺寸链是首尾相接，形成封闭圈的一组尺寸，每个尺寸称为一环。
5.常见零件结构的尺寸标注
常见零件结构的尺寸标注见表5-3。
6.零件图中典型结构尺寸注法
零件图中典型结构尺寸注法如图5-15所示。
图5-15 零件图中典型结构尺寸注法
7.合格的尺寸标注要求：完整，正确，清晰，合理
学习单元三 零件图技术要求的识读
一、表面结构 1.表面结构的概念 2.表面结构术语及定义 1）轮廓算术平均偏差Ra 2）表面轮廓的最大高度Rz 3）Ra 取值及其与Rz 两者比较 3.标注表面结构的图形符号和代号 1）表面结构图形符号及其含义
表5-5给出了各种表面结构图形符号及其含义。
2）表面结构图形符号的画法 3）表面结构代号
4. 标注表面结构时需要注意以下几点。
① 面结构的注写和读取方向与尺寸注写和读取方向一致。
② 面结构符号可用带箭头或黑点的指引线引出标注。
③在不至于引起误会前提下，表面结构要求可以标注在给定的尺寸线上。
二、极限与配合
1.尺寸公差的基本概念 （1）公称尺寸。
（2）实际尺寸。
讲解尺寸标注的基本原则。
讲解尺寸公差的基本概念。
第页3
第页4
第页5。

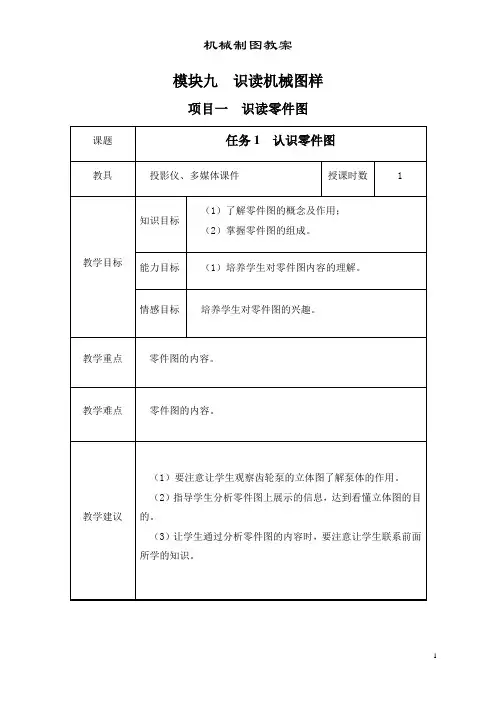

超详细机械制图教案模块9识读机械图样
识读滑动轴承装配图。
教学难点
识读滑动轴承装配图的视图。
教学建议
（1）教师要注意分析滑动轴承的装配情况。
（2）要让学生能根据滑动轴承的装配图想象零件形状，并绘制出主要零件的视图。
教学内容
教学方法
【任务引入】
识读滑动轴承的装配图。
【任务实施】
〖STEP1〗概括了解
通过看标题栏、明细栏等了解机器或部件的名称、用途以及装配体中各零件的名称和数量等内容，并由其名称分析装配体的用途，由比例和外形尺寸了解装配体的大小。
1．零件序号的组成
2．零件组的序号
3．序号的排列
二、明细栏的格式
代号一栏应填写零件的图样代号或标准代号，备注一栏可填写必要的附加说明或其他有关的重要内容。
三、装配图的规定画法
1．接触表面和配合表面只画一条线；不接触的两零件表面，即使间隙很小，也必须分别画出各自的轮廓线。
教师：讲解装配图上的技术要求。
〖STEP1〗看标题栏
零件的名称是齿轮轴，该零件所用的材料为45钢，绘图的比例为1：1。
〖STEP2〗分析视图
分析视图的一般原则：先主后次，先外后内。
该零件中间最粗的圆柱上加工了直齿圆柱齿轮，左、右两端φ18f7轴段与齿轮泵的泵体和泵盖配合，右端φ15k6轴径上安装齿轮，以将动力传入。
〖STEP3〗分析尺寸
授课时数
1
教学目标
知识目标
（1）掌握装配图上的主要内容；
（2）了解装配图中零件序号的编写规定和明细栏的格式；
（3）掌握装配图的规定画法和特殊表达方法。
能力目标
培养学生对装配图图内容的理解。
情感目标
培养学生对装配图的兴趣。
教学重点
实例讲解机械制图零件图读图方法
实例讲解机械制图零件图读图方法读零件图读零件图的要求是：了解零件的名称、所用材料和它在机器或部件中的作用，并通过分析视图、尺寸和技术要求，想象出零件各组成部分的结构形状及相对位置。
从而在头脑中建立起一个完整的、具体的零件形象，并对其复杂程度等有初步的认识，理解其设计意图，分析其加工方法等。
读零件工作图的基本方法仍然是形体分析法和线面分析法。
对于一个较为复杂的零件，由于组成零件的形体较多，将每个形体的三视图组合起来，图形就显得繁杂了。
实际上，对每个基本形体而言，用两三个视图就可以确定它的形状，读图时只要善于运用形体分析法，把零件分解成基本形体，便不难读懂较复杂的零件图。
下面以如图1所示的油缸体为例，说明看零件图的方法和步骤。
图1油缸体一、概括了解首先，通过标题栏，了解零件名称、材料、绘图比例等，根据零件的名称想象零件的大致功能。
并对全图作一大体观览，这样就可以对零件的大致形状，在机器中的大致作用等有个大概认识。
该零件的名称为油缸体，属于箱体类零件。
为液压缸的缸体，材料为灰口铸铁(HT200)，零件毛坯是铸造而成，结构较复杂，加工工序较多。
二、分析视图，想象零件形状在纵览全图的基础上，详细分析视图，想象出零件的形状。
要先看主要部分，后看次要部分;先看容易确定、能够看懂的部分，后看难以确定、不易看懂的部分;先看整体轮廓，后看细节形状。
即应用形体分析的方法，抓特征部分，分别将组成零件各个形体的形状想象出来。
对于局部投影难解之处，要用线面分析的方法仔细分析，辨别清楚。
最后将其综合起来，搞清它们之间的相对位置，想象出零件的整体形状。
可按下列顺序进行分析：①找出主视图。
②多少视图、剖视、断面等，找出它们的名称、相互位置和投影关系。
③凡有剖视、断面处要找到剖切平面位置。
④有局部视图和斜视图的地方必须找到表示投影部位的字母和表示投射方向的箭头。
⑤有无局部放大图及简化画法。
在这一过程中，既要熟练地运用形体分析法，弄清楚零件的主体结构形状，又要依靠对典型局部功能结构(如螺纹、齿轮、键槽等)和典型局部工艺结构(如倒角、退刀槽等)规定画法的熟练掌握，弄清楚零件上的相应结构。
机械制图-CAD-零件图的识读与绘制
（2）当基准要素是轴线或中心平面时，基准三角形应放 置在该尺寸线的延长线上，如图a所示。如果没有足够的 位置标注基准要素尺寸的两个尺寸箭头，则其中一个箭
头可用基准三角形代替，如图b所示。
（ቤተ መጻሕፍቲ ባይዱ）几何公差标注示例
气门阀杆形位公差标注示例
四、任务实施
1、概括了解 2、表达分析 3、结构分析 4、尺寸分析 5、了解技术要求 6、用CAD绘制出阀体三维图
一般孔
光
精加工 孔
孔
锥销孔
该孔无 普通注
法。
孔深符号
钻孔深度为12mm， 精加工孔（铰孔）
深度为10mm
“配作”指该孔与 相邻零件的同位锥
销孔一起加工
结构类型 普通注法 沉 锥形沉
孔
柱形沉 孔孔
锪平面 孔
旁注法
说明
为埋头孔符号， 该孔为安装开槽沉头
螺钉所用。
该孔为安装内六角圆 柱头螺钉所用，沉孔 头部的孔深应注出
任务一、绘制变速箱的零件图并标注
1、了解零件图的内容，掌握基准的概念和分 类，掌握零件图上标注尺寸的基本原则和三类
尺寸的标注方法。理解极限与配合的概念。
2、会分析零件结构形状和视图表达方法；会 选择基准，合理地标注尺寸。
3、能用CAD绘制二维、三维图形。
返回目录
学习内容
一、任务提出
对照球阀装配立体图，识读如下图所
2、确实主视图的投射方向
主视图的投射方 向应该能够反映零件的主 要形状特征，即表达零件 的结构形状以及各组成部 分之间的相对位置关系。 形体特征原则是选择主视
图投射方向的依据。
（二）其他视图的选择
主视图确定之后，要分析该零件还有哪些结构 形状未表达完整，以及如何将主视图未表达清楚的 部位用其他视图进行表达，并使每个视图都有表达 重点。在选择视图时，应优先选用基本视图及在基 本视图上作剖视图。在完整、清晰地表达零件结构 形状的前提下，尽量减少视图数量，力求视图简洁。
机械制图看零件图说课稿 (精选6篇)
机械制图看零件图说课稿（精选6篇）机械制图看零件图说课稿 1一、说教材1.教材分析选自中等职业教育国家规划教材，机械类，第二版《机械制图》第一课时本节内容是对前面所学知识的概括总结，又是后面识读装配图的基础，同时它又是生产实习中的一门语言，只有懂得了这门语言才能进行生产加工，故此内容起到承上启下的作用。
根据本内容的地位和作用结合大纲中规定的以着重培养学生的识读能力，我确定了以下三维教学目标。
2.教学目标（一）知识目标（1）了解零件图的具体内容（2）了解看零件图的目的、方法和步骤（3）掌握识读轴类零件图的方法与步骤（俗话说：学以致用，为了体现理实一体化的教学思想，我拟订了本节课的能力目标）（二）能力目标运用理论联系实践的观点解决问题（三）情感目标培养学生团结合作的精神（根据职业学校学生的实际状况，我确定了本节课的教学重点）3.教学重点：识读轴类零件图的方法与步骤（而在识读轴类零件图4个内容中零件图的视图和尺寸标注分析既繁又难，所以我把它确定为本节课的教学难点）4.教学难点：轴类零件图的视图和尺寸标注分析（说完了教材分析，接着我分析一下学生的学情）二、说学生众所周知，职业中学的学生学习积极性和主动性相对比较薄弱，但是经过近几年的技能教学，我发现很大一部分学生只是文化基础知识欠缺，他们对于生产实习具有浓厚的兴趣，同时也非常想掌握一门技能。
现在的职业教育非常重视技能教学，而车工生产培训是机械类学生必不可少的部分，机械制图课程进行到这一章节，学生车工培训初级阶段已经结束，学生已经可以在师傅的指导下根据零件图加工出一些简单的零件，特别是对轴类零件有了一定的感性认识。
（接下来我谈一下本节课我所使用的教学方法）三、说教法为了实现教学目标，结合教材特点和学生学情，我采用的主要教学方法有“任务驱动法”“问题引领、探究生成”“小组合作、小组竞赛”。
通过学生已经学过的知识和现有的技能实践经验，设置一个个新的`任务，让学生运用以学过的知识，有机结合实际，以任务驱动的方式解决问题，使教学内容合理流动，水到渠成。

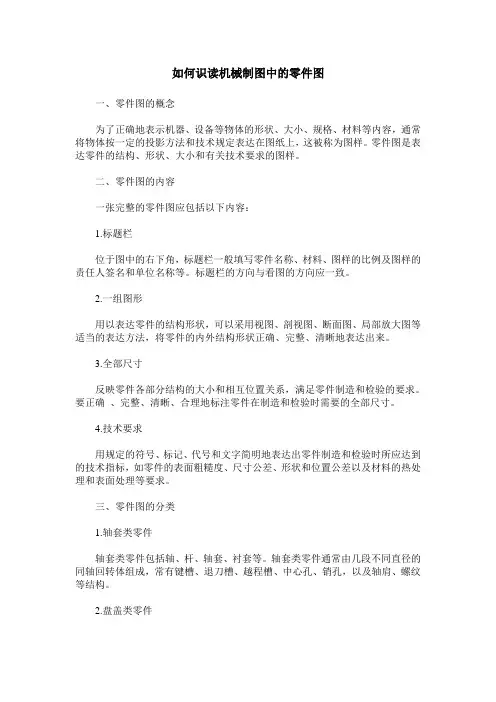

如何识读机械制图中的零件图
如何识读机械制图中的零件图一、零件图的概念为了正确地表示机器、设备等物体的形状、大小、规格、材料等内容，通常将物体按一定的投影方法和技术规定表达在图纸上，这被称为图样。
零件图是表达零件的结构、形状、大小和有关技术要求的图样。
二、零件图的内容一张完整的零件图应包括以下内容：1.标题栏位于图中的右下角，标题栏一般填写零件名称、材料、图样的比例及图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
2.一组图形用以表达零件的结构形状，可以采用视图、剖视图、断面图、局部放大图等适当的表达方法，将零件的内外结构形状正确、完整、清晰地表达出来。
3.全部尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
要正确、完整、清晰、合理地标注零件在制造和检验时需要的全部尺寸。
4.技术要求用规定的符号、标记、代号和文字简明地表达出零件制造和检验时所应达到的技术指标，如零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
三、零件图的分类1.轴套类零件轴套类零件包括轴、杆、轴套、衬套等。
轴套类零件通常由几段不同直径的同轴回转体组成，常有键槽、退刀槽、越程槽、中心孔、销孔，以及轴肩、螺纹等结构。
2.盘盖类零件盘盖类零件包括端盖、压盖、法兰盘、齿轮、手轮等。
盘盖类零件常由回转体组成，也可能是方形体或组合形体。
零件通常有键槽、轮辐、均布孔等结构，并且常有一个端面与部件中的其他零件结合。
3.箱壳类零件箱壳类零件包括各种箱体、壳体、阀体和泵体等，结构形状比较复杂。
箱壳类零件主要起包容、支承其他零件的作用，常有内腔、轴承孔、凸台、肋、安装板、光孔、螺纹孔等结构。
4.叉架类零件叉架类零件包括拨叉、连杆、支架、支座等。
叉架类零件形状比较复杂且不规则，零件上常有叉形结构、肋板和孔、槽等。
四、识读零件图的方法识读零件图的方法以形体分析法为主，线面分析法为辅。
读图时，首先运用形体分析法将视图分解成几个简单的部分，找出各部分的形状特征及相对位置，用“三等”规律（即主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等）将简单形体分离出来。
机械制图 学习情境3 尺规绘制并识读轴类零件图
在车床加工中，如车削内孔、车削螺纹时，为便于退出刀具 并将工序加工到毛坯底部，常在待加工面末端，预先制出退刀的 空槽，称为退刀槽。
倒角 退刀槽
步骤3：识读全部尺寸
知识链接三
尺寸类型
（1）径向尺寸 轴类零件上的一种非常重要的尺寸，用于表达轴的直径，其中具有配合关系的尺寸
具有比较高的尺寸精度要求，一般具有公差标注或公差带代号标注。而不重要的轴段的 直径不必标注公差尺寸。 一般光轴的尺寸数字前面有Φ符号，螺纹直径数字前面有M符 号。 （2）轴向尺寸
知识链接三
1.在圆柱表面上加工的螺纹叫外螺纹，如图所示是外螺纹视图表达和结构要素的名称。
2.螺纹的结构要素包括：牙型、直径、线数、导程和螺距、旋向
牙型
外螺纹直径
内螺纹直径
单线螺纹
双线螺纹
螺距和导程关系
左高——左旋螺纹 右高——右旋螺纹
（1）平行度指两平面或者两直线平行的程度，指一平面（边）相对于另一平面（边）平行的误
差最大允许值。 （2）平行度评价直线之间、平面之间或直线与平面之间的平行状态。其中一个直线或平面是评 价基准，而直线可以是被测样品的直线部分或直线运动轨迹，平面可以是被测样品的平面部分或 运动轨迹形成的平面。
3.表面粗糙度 机 械 加 工 零 件 表 面 粗 糙 度 一 般 分 为 Ra12.5 、 Ra6.3 、
Ra3.2、 Ra1.6、Ra0.8。按照这一表面粗糙度的数值规律，数 值越小，表面越光滑，加工越精细，成本会提高，因此，机械 加工中要按照经济粗糙度的原则规定零件的表面粗糙度，并不 是表面越光滑越好。表面粗糙度标注易发生的错误如图所示。
任务2 绘制轴类零件的零件图
1.绘图准备 （1）选择图纸幅面：分析交换齿轮架轴零件图样、视图的尺寸，选择A4型图纸幅面即可满 足绘图要求。 （2）准备主要绘图工具 2.绘图步骤 步骤1：绘制图框和标题栏，按照所给图样，属于A4幅面Y型横放绘制零件图，标题栏在图纸 的右上角，必须绘制方向符号。按照3-绘制。
机械制图识图基本知识
机械制图识图基本知识一.零件图的作用与内容1.零件图的作用任何机械都是由许多零件组成的，制造机器就必须先制造零件。
零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容，如图1所示图1箱盖的零件图（1）标题栏位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二.零件图中的技术要求1.公差与配合公差反映的是零件的精度要求，配合反映的是零件之间相互结合的松紧关系。
（1）尺寸公差1）尺寸以特定单位表示线性尺寸值的数值如图2所示-, q 卜）‘必”&图2尺寸公差概念2）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
3）实际尺寸通过测量获得的尺寸。
4）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
5）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。
上下偏差统称为极限偏差，偏差可正可负。
6）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。
尺寸公差永为正值例如：①20 0.5 ；其中e20为基本尺寸，0.81为公差。
0.5为上偏差，-0.31-0.31为下偏差。
20.5和19.69分别为最大最小极限尺寸。
7）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。
8）标准公差极限与配合制中，所规定的任一公差。
机械制图-识读零件图-22题(答案)资料
1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。
2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。
【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。
4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5.说明符号6.3、6.3的含义。
【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。
6.在零件图右下角的空白处画出主视图的外形（虚线不画）。
1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。
2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。
3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。
4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。
5.说明符号6.3的含义。
表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。
三、装配图拆画零件图。
快速阀是用于管道截通的装置，内有齿轮齿条传运机构。
当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。
阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。
读懂装配图，回答问题并拆画零件图。
1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。
机械制图-读零件图的方法和步骤
读零件图的方法和步骤
综合分析后，想像出泵体的形状。
读零件图的方法和步骤
⑶读尺寸，明确各部分结构大小和位置关系。 先读总体尺寸，知道零件整体轮廓大小。 再读定位尺寸，知道局部结构的位置关系。 最后将局部结构定形尺寸找全，知道局部结构各细节形状大小。
⑷读技术要求，明确零件各部位的质量要求。 零件使用要求决定技术要求，技术要求决定零件的加工方法，最终决定
②看到材料和绘图比例，结合浏览全图，可知零件整体轮廓大小和使用要求及 环境等信息。如图8.2标题栏中，比例为1∶1，可知图样大小与零件一样，这个零 件属小型零件。材料为45钢，可知本轴属中等强度要求。
读零件图的方法和步骤
⑵读图样，知道零件结构形状，猜测零件各部分结构的用途和连接关系。 ①按照由外到里，由整体到局部，先宏观再细节的顺序读图样，读图样时还 要考虑它属于哪一类零件，零件类别和作用决定零件的结构形状。 ②先读主视图宏观轮廓，预测零件宏观轮廓形状，再在其他视图上修正预测， 确认和证实整体轮廓结构。局部细节结构也可同样方法读出。最后审查所有图样 元素，直至读懂每一细节。 ③可借助尺寸特征代号，读懂零件结构形状。如“φ”、“R”、“SR”代表回 转体轮廓，“□”代表长方体结构、端面正方形,“ ”代表锪平浅圆柱槽,“ ” 代表下凹槽等。 ④剖切轮廓可视为实体壁厚，间接可读出内部结构、连接方式和加强筋轮廓 形状。
读零件图的 方法和步骤
读零件图的方法和步骤
内容提要
一、零件图的作用 二、零件图的内容 三、读零件图的步骤和方法
读零件图的方法和步骤 表达单个零件的图称为零件图。
一、零件图的作用:
加工制造、检验、测量零件。
二、零件图的内容:
⒈ 一组视图 各类视图按要求组合在一起，表达零件内外部的结构和形状。
识读零件图
宽度方向的基准是箱体的前后对称平面；高度方向的主 要基准是底板底面。
③ 从基准出发，弄清主要尺寸和次要尺寸。 ④ 根据结构形状，找出定形尺寸、定位尺寸和总体尺寸。
1.3 读图实例
（5）分析技术要求
① 配合表面标出了尺寸公差，如轴承孔直径、孔中心线的定位
② 利用投影对应关系，在各个视图上找出该部分的相关图形。
1.2 识读零件图的方法和步骤
用线面分析法或剖视图的读图方法，结合结构分析，逐一读
③
懂基本部分的形状。
④ 弄清各基本部分的相对位置，将其综合起来，想象出零件的
整体结构形状。
⑤ 在分析、想象过程中，可以先分析想象出初略轮廓，然后再
分析细节形状；先分析主要部分，后分析次要部分。
2 由材料HT200可知，此零件的毛坯是铸造而成，然后经
必要的机械加工而制成零件，因此，零件有铸造圆角、起模 斜度等结构。
3 由比例和数量可知比例为1∶2，件数为1。该零件是起
支撑与包容作用。
1.3 读图实例
（2）分析视图
① 该零件图采用了主视图、俯视图、左视图三个基本视图，另
外还用了A，B，E，F 四个局部视图。
1.2 识读零件图的方法和步骤
（2）分析视图
首先找出主视图和其他视图，然后弄清各视图、剖视图 、断面图的名称、投影方向、剖切位置、剖切方法和表达的 目的。
1.2 识读零件图的方法和步骤
（3）分析形体 用形体分析法、线面分析法以及剖视图的读图方法，仔
细分析视图、想象形体，具体方法如下。
① 用形体分析法假想地将零件分解成几个基本部分。
机械制图
识读零件图
识读零件图
五、机械制图(零件图、装配图)
百度文库- 让每个人平等地提升自我！机械制图（零件图、装配图）第一节：零件图的识读一．看零件图的目的在零件设计制造、机器安装、机器的使用和维修及技术革新、技术交流等工作中，常常要看零件图。
看零件图的目的是为了弄清零件图所表达零件的结构形状、尺寸和技术要求，以便指导生产和解决有关的技术问题，这就要求工程技术人员必须具有熟练阅读零件图的能力。
二．看零件图的方法和步骤1.看零件图的方法1)形体分析法2)线面分析法3)典型零件类比法注意：实际读零件图时,三种方法常常综合运用,先用类比法，如果有些地方看不懂,再用形体分析法或线面分析法，看难懂的地方。
２.看零件图的常用步骤•一看标题栏，了解零件概况。
•二看视图，想象零件形状。
•三看尺寸标注，分析尺寸基准。
•四看技术要求，掌握关键质量。
（关键质量是指要求高的尺寸公差、形位公差、表面粗糙度等技术要求的表面。
）•归纳总结综合前面的分析，把图形、尺寸和技术要求等全面系统地联系起来思索，并参阅相关资料，得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。
例：齿轮轴零件图6N 9( )200齿 轮 轴1.调质220～250H B 。
2.未注倒角均为C 2。
4.线性尺寸未注公差为G B /T 1804-m 。
3.去锐边毛刺。
审核制图班级7660技术要求22828（图号）(校名)(日期)(学号)(日期)材料件数比例45成绩1B0.05B451.6φ60h 8( )φ55φ40φ35k 6()C 3.23.2φ35k 6()1.6φ40φ30D1.63.27-6-6G M20°224AA φ20r 6( )A -A其余12.5精度等级齿 数压 力 角2.5模 数+0.002+0.018+0.002+0.018-0.046+0.028+0.041-0.030 02×0.582×0.53.2533.216.5一看标题栏 了解零件概况从标题栏可知，该零件叫齿轮轴。
机械制图教学工作页课件学习情境1 尺规绘制并识读方形垫片零件图
表一 方形垫片零件图样使用的图线
步骤3：识读全部尺寸
如图所示方形垫片的组成结构要素的位置和大小是通 过图样上的尺寸数值来表达。尺寸包括Φ40、Φ15、 4xΦ15、□50±0.1、t10、45°。 1.50±0.1——表示在加工这个方形垫片时，这个正方形 的边长最长可以加工到50+0.1=50.1，最短可以加工到500.1=49.9。 2.Φ40和45°——Φ40的圆和45°角度线是用细点画线， 确定了4个Φ5小圆的中心所在位置。二者属于定位尺寸。 3.Φ15——方形垫片上的中心有一个直径是Φ15的孔，属 于定形尺寸。 4.4xΦ5/ EQS——表达有4个分布均匀的直径是Φ5的通孔。 5.t10——表示方形垫片的厚度是10。
尺寸标注基本规则 ：
(1)机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 (2)机件的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。 (3)图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则 必须注明相应的单位代号或名称。图样中所注尺寸是该机件最后完工时的尺寸，否则应另 加说明。 (4)标注尺寸时，应尽可能使用符号和缩写词。
任务2 尺规绘制方形垫片零件图
绘制方形垫片零件图样的步骤：
（一）绘图准备
1.选择图纸幅面 根据方形垫片图样的尺寸选择图纸幅面，方形垫片最大轮廓尺寸是正方形边长50，因此，选择
A4图纸幅面即可满足绘图要求。 2.准备主要绘图工具 （1）铅笔——B、HB、H铅笔各一支，B型铅笔笔尖削成楔形，用于绘制粗实线，HB、H削成圆锥形， HB型铅笔用于书写汉字、数字和标注尺寸，H用于绘制图形底稿。在绘制图线过程中一定要用力均 匀，从左到右画水平线段，从上到下画垂直线段。 （2）圆规——用于绘制图样中的圆，在绘制圆的过程中，一定要将金属尖垂直定在圆心位置，用 力均匀顺时针或逆时针完成圆的绘制。圆规铅芯同理，绘制粗实线圆用B，细实线、细点画线圆用 H。 （3）铅笔刀、橡皮——用于削铅笔，擦除多余或画错的图线。 （4）三角板和直尺——绘制直线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A 普通螺纹 B 直径 C 制造
查看答案 重新选择
2.单选 第（3）题 共（6）题
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 2.单项选择题（共6小题，每小题1分）
（4） M36×2尺寸
中36表示： A 大经 B 直径
C 基本尺寸
查看答案 重新选择
2.单选 第（4）题 共（6）题
3.多选 第（2）题 共（3）题
四、读阀体零件图，回答问题。（23分）
工程图学
3.多项选择题（共9分，每小题3分）
（3） 零件长、宽、高度 方向主要尺寸基准为： A 宽：零件前后对称面
B 长：零件左端面
C 高：主视图中水平点画 线处
D 长：主视图中竖直点画 线处
查看答案 重新选择
3.多选 题目结束
（6）该零件总长尺寸是：
总高尺寸是：
7—零件图
查看答案
重新填写
1.填空 第（6）题 共（6）题
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 2.单项选择题（共6小题，每小题1分）
（1）主视图用了什 么表达方法？
A 半剖视图 B 全剖视图 C 剖视图
查看答案 重新选择
2.单选 第（1）题 共（6）题
重新填写
1.填空 第（2）题 共（6）题
四、读阀体零件图，回答问题。（23分）
工程图学 1.填空（共6小题，8分，每空1分） （3）该零件图绘图比例是：
7—零件图
查看答案
重新填写
1.填空 第（3）题 共（6）题
四、读阀体零件图，回答问题。（23分）
工程图学 1.填空（共6小题，8分，每空1分）
（4）该零件材料为：
（6） 俯视图标有12尺寸部 分的高度尺寸是：
A 75
B 12
C 50
查看答案 重新选择
2.单选 第（6）题 共（6）题
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 3.多项选择题（共9分，每小题3分）
（1） 图中螺纹规格尺 寸有：
A M36x2 B Φ32 C 4xM12 D M24x1.5
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 2.单项选择题（共6小题，每小题1分）
（5） M36×2尺寸
中2表示：
A 数量 B 螺距 C 螺纹长度
查看答案 重新选择
2.单选 第（5）题 共（6）题
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 2.单项选择题（共6小题，每小题1分）
四、读阀体零件图，回答问题。（23分）
工程图学 1.填空（共6小题，8分，每空1分）
（1）该零件图使用了 个图形表达？
7—零件图
查看答案
重新填写
1.填空 第（1）题 共（6）题
四、读阀体零件图，回答问题。（23分）
工程图学 1.填空（共6小题，8分，每空1分）
（2）该零件名称是：
பைடு நூலகம்
7—零件图
查看答案
7—零件图
查看答案
重新填写
1.填空 第（4）题 共（6）题
四、读阀体零件图，回答问题。（23分）
工程图学 1.填空（共6小题，8分，每空1分）
（5）该零件表面粗糙度要
求最高的有
处？
Ra值是：
μm.
7—零件图
查看答案
重新填写
1.填空 第（5）题 共（6）题
四、读阀体零件图，回答问题。（23分）
工程图学 1.填空（共6小题，8分，每空1分）
查看得分
7—零件图
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 2.单项选择题（共6小题，每小题1分）
（2）左视图用什么表 达方法？
A 局部视图 B 左视图 C 半剖视图
查看答案 重新选择
2.单选 第（2）题 共（6）题
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 2.单项选择题（共6小题，每小题1分）
查看答案 重新选择
3.多选 第（1）题 共（3）题
四、读阀体零件图，回答问题。（23分）
7—零件图
工程图学 3.多项选择题（共9分，每小题3分）
（2） 主视图下部形位公 差框格的含义是： A 公差值为0.04mm B 基准要素为φ35轴线 C 被测要素为φ35右端面 D 被测要素为φ43右端面
查看答案 重新选择
