选型原则、安装注意事项
FB系列产品分多种规格、型号，适用于不同工况环境。故在选型、安装时需注意以下事项： 1. 应用环境的基本工况：工作温度、工作压力、被测介质的物理、化学特性（包括比重、流动性、耐酸碱性、防爆要求等）。 2 . 待测液位的设计要求：测量范围（即C- C距离），测量精度，安装开关量报警点的数量，是否提供远传及输出信号方式。 3. 磁翻板液位计本身的参数：产品材质，安装方式，和罐体的过程连接方式及距离，是否需要排污阀，是否提供保温夹套。 4. 在运输、安装过程中，应避免剧烈撞击，以防止内部磁性材料破损。 5. 高温环境应避免让出线裸露或和高温物体接触。 6. 本产品通过磁耦合原理工作，应避免强磁近距离干扰液位计，以防止误动作。 7 . 磁性开关安装位置如图一所示，安装时须紧贴管壁，并靠近翻板指示器。
1 / 2 "塞头平盖
接续法兰
磁性开关
液位变送器
本体管
B K - B型
刻度尺翻板指示器
双法兰下盖
B K - A型
远传电气接线图
三线制远传电气接线图（电阻信号）电源
电压表
两线制远传电气接线图（电流信号）电源
电流表
两线制远传和数显表电气接线图（电流信号）
三线制远传和数显表电气接线图（电阻信号）
下端形式
H：双法兰+塞头 K：双法兰+ 1 / 2″ 球阀 B：双法兰+保护管 W：双法兰+弯头

UFC磁翻板液位计说明书样本

UFC型-磁翻转液位计产品说明书天津智能流量仪表有限公司( 原天津市自动化仪表十四厂)( 原天津流量仪表厂)电话: 84590885 传真:UFC型——柱式球式定向反光磁翻转液位计UFC型柱式定向反光磁翻转液位计和球式磁翻转液位计, 适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保电力给水等工业部门。

用以测量有压容器或开口容器内液体的液位, 液位计可就地直接指示液位亦可附加液位极限报警器和远传, 实现远距离液位报警和监控。

本液位计还具有能测量腐蚀性介质及高工作压力下的液位和常温下流动性差及两种不同比重液体介面的特点, 根据用户要求采用防腐金属材料或非金属材料制作的防腐型液位计及测量常温下流动性差而制作的带有蒸气加热的液位计和高压型液位计。

特别是UFC型柱式定向反光磁翻转液位计, 它有测量精度高, 磁效应高, 翻转灵活, 红、白两色不退色, 适宜在光线暗的场所应用, 夜间可观察等特点。

本液位计结构简单维修方便, 一般都采用不锈钢1Cr18Ni9Ti材料及各种耐腐材料, 本液位计被测介质与指示系统是分离的, 具有良好的密闭性。

仪表指示为红白两色的反光柱与球和以厘米、分米、米为单位的刻度指示盘, 指示明显醒目是本液位计独自特点。

工作原理在与容器连接的连通管内, 浮筒随管内的液面上升、下降从而反映容器的液位变化, 然后经过浮筒内的磁钢, 将液位的变化传输到红、白指示反光柱上。

液位上升时, 红半萤光柱连续翻向外面, 液位下降时, 白半反光柱连续翻向外面。

根据红半反光柱指示的液位高度读出具体数值。

技术数据及规格一、工作温度: 可测量-20℃~ +150℃和150℃~ 500℃范围内各种液体。

工作温度在-20℃~ -80℃范围内, 可选用保温夹套抽真空型二、介质粘度: ≤0.04Pa゜S介质粘度大, 但加温后可降低粘度的可考虑使用带蒸气加热套型或电热带型液位计。

三、防腐型液位计根据用户要求可采用聚氯乙烯PVC或玻璃钢及ABS工程塑料或无磁性的各种金属材料。

磁翻板液位计

磁翻板液位计

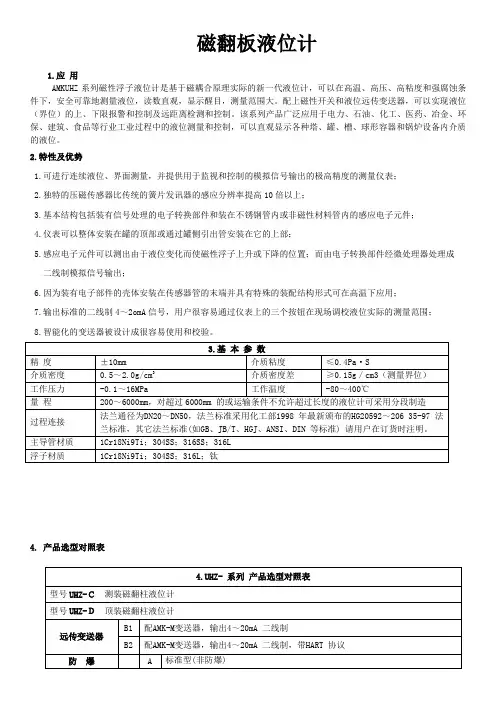

1.应用
AMKUHZ系列磁性浮子液位计是基于磁耦合原理实际的新一代液位计，可以在高温、高压、高粘度和强腐蚀条件下，安全可靠地测量液位，读数直观，显示醒目，测量范围大。

配上磁性开关和液位远传变送器，可以实现液位（界位）的上、下限报警和控制及远距离检测和控制。

该系列产品广泛应用于电力、石油、化工、医药、冶金、环保、建筑、食品等行业工业过程中的液位测量和控制，可以直观显示各种塔、罐、槽、球形容器和锅炉设备内介质的液位。

2.特性及优势
1.可进行连续液位、界面测量，并提供用于监视和控制的模拟信号输出的极高精度的测量仪表；
2.独特的压磁传感器比传统的簧片发讯器的感应分辨率提高10倍以上；
3.基本结构包括装有信号处理的电子转换部件和装在不锈钢管内或非磁性材料管内的感应电子元件；
4.仪表可以整体安装在罐的顶部或通过罐侧引出管安装在它的上部；
5.感应电子元件可以测出由于液位变化而使磁性浮子上升或下降的位置；而由电子转换部件经微处理器处理成
二线制模拟信号输出；
6.因为装有电子部件的壳体安装在传感器管的末端并具有特殊的装配结构形式可在高温下应用；
7.输出标准的二线制4～2omA信号，用户很容易通过仪表上的三个按钮在现场调校液位实际的测量范围；
8.智能化的变送器被设计成很容易使用和校验。

4. 产品选型对照表。

磁翻板液位计简介选型参数表

侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mmX 围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量X 围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

磁翻板液位计简介选型参数表

侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm 范围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量范围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

磁翻板液位计--复杂版

兖州煤业榆林能化有限公司60万吨/年甲醇项目气化装置磁性液位计技术规格书单位：联系人：电话：传真：E-mail：目录1. 总则 (3)2. 标准规范 (4)3. 供货及工作范围 (3)3.1 供货范围 (5)3.2 工作范围 (5)4. 技术要求 (6)5. 检验及试验 (7)6. 保证 (7)7. 售后服务 ..... (8)8. 偏差表 (8)9. 定货后供货商应提供的文件及进度表 (8)10. 交货期和交货方式 (9)1.总则1.1 总要求1.1.1本招标文件以及所附的规定和材料表是对兖矿榆林60万吨/年甲醇项目中气化所用液位计采购招标的最低要求。

1.1.2 供货商的任何偏差及修改都应在投标报价文件中清楚注明。

否则，我们将认为报价完全符合此招标文件及相关文件。

1.1.3 供货商必须严格遵循本技术规格书、液位计数据表进行设计和制造。

1.1.4 买方保留在合同签订时和签订后对本技术规格书提出补充和修改的权利，供货商在投标书中必须承诺予以无条件的响应和执行。

1.1.5 供货商提供的报价文件和资料应是中文的。

1.2 环境条件1.2.1气象条件榆阳区地处中温带、半干旱气候区，冬、春受蒙古寒流影响，雨水稀少，气候干燥寒冷，西北季风盛行，是主要风沙期；夏、秋两季雨量集中，气候温和多东南风。

1.2.2气候年平均气温8.80℃最热月平均气温24.00℃最冷月平均气温-9.30℃年平均最低气温 1.80℃极端最高气温38.6℃极端最低气温-32.7℃1.2.3气压年平均气压897.20hpa 极端最高气压920.4hpa极端最低气压875.7hpa 1.2.4湿度年平均相对湿度55%年平均水汽压7.60hpa年平均最大水汽压16.50hpa 1.2.5降水量年平均降水量399.8mm1.3 要求的优先顺序如果各种要求发生矛盾，应当遵循就高就严的要求：(1)技术协议(2)液位计的材料表、数据表(3)工程规定(4)国内、国际标准规范2. 标准规范除非特别规定，本项目采用以下标准规范的最新版:GB150 《钢制压力容器》GB2270 《不锈钢无缝钢管》GB5777 《无缝钢管超声波探伤方法》ZBY002 《仪器仪表运输贮存基本环境条件及试验方法》ZBY003 《仪器仪表包装通用技术条件》JB/T4709 《钢制压力容器焊接规程》JB4730 《压力容器无损检测》HG20537.1 《奥氏体不锈钢焊接钢管选用规定》HG20537.2 《化工装置用奥氏体不锈钢焊接钢管技术要求》HG20851 《钢制化工容器材料选用规定》HG20592 《钢制管法兰》HG20603 《钢制管法兰技术条件》HG20613 《钢制管法兰紧固件》HG20606—HG20612 《钢制管法兰垫片》若以上标准间存在冲突，应按较严格的执行。

FR70磁翻板液位计选型样本

蒸汽夹套型磁翻板液位计公司生产的蒸汽夹套型磁翻板液位计属多功能融合为一体仪表。它将液位变化传递给现场指示器指示出液位的实际高度。并配有液位报警器和液位远传装置。液位报警器可实现液位上下极限值控制、限位报警和事故联锁。液体远传装置可将液位变化线性地转换成直流4～20mADC的电流信号，实现远距离的液位指示、控制记录。液位计具有隔爆、本质安全防护性能。整机由耐磨材料制成。因此具有耐腐蚀功能。
温度、压力等条件不同分为以下几种形式供客户选择。用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出 4～20mA的标准远传电信号，可根据各种系统配套，也可配套磁致伸缩液位变送器使用，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
稀土磁极逢杆
法兰
图7-1 侧装式标准型
浮子导向管浮子
图7-2 顶装式标准型
～2～
执子之手与子分享
2、选配件磁性翻柱式液位计可以通过色柱的显示，真实地反映容器内的液位。同时，通过以下选配件的组合安装，实现液位的远程监控，达到一表多用的效果。而选配件的多重保护也为流程控制提供更高的安全保障。 ◆ 液位传感器/变送器液位传感器/变送器用于液位测量信号的远距离传输。当液位发生变化时，液位变送器把液面位置的信息送入您的工作室，并可在就地转换成精确的读数，让您随时都对您的操作过程了如指掌。变送器将输出模拟信号（4mA--20mA )或数字信号. ◆ 液位开关液位开关用于监测液位的某些限定点，以磁保持开关信号的方式提供报警及控制功能。带记忆的磁保持特性无需您提供附加的电源。 3、结构磁性翻柱式液位计由测量筒、指示器和信号输出组件以及辅助配件构成，浮子在测量筒内。测量筒是指与用户容器（罐体）相连接并与测量介质接触的部分，可选择多种材质。指示器是将测量筒里的液位指示出来，信号输出组件是把液位信号以 4～20mA或接点信号远传，辅助配件是方便安装使用维护实现辅助功能的附件。

磁翻板液位计说明书完整

KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。

可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。

该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。

全过程测量无盲区，显示醒目、读数直观，且测量范围大。

特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。

因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。

由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。

基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。

KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。

二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

2)指示新颖，读数直观、醒目。

可根据用户方便改变观察角度。

3)测量范围大，不受储罐高度限制。

4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

5)耐高温，可采用不褪色陶瓷翻柱。

6)结构简单，安装方便，维护费低。

三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。

HL1077 系列磁翻板液位计使用说明书

HL1077系列磁翻板液位计使用说明书天津恒立远大仪表股份有限公司一、用途、特点及标记方法1、用途、特点：HL1077系列磁效应液位计适用于测量石油、化工和其它工业部门的有压容器或开口容器内易燃、易爆、有毒等液体介质的液位高度。

既能就地直接双色显示液位，也可附加液位上、下限位报警器和控制器。

实现对锅炉给水的自动化控制、报警和连锁功能。

还可以与HLR 型传感器组合，实现远传数模显示和输出4-20mA标准信号。

该产品结构简单、牢固、安全，可靠，显示醒目、直观、安装方便，使用寿命长，维护方便，接触介质部位件采用防腐材料(ICr18ni9Tl)，磁翻转显示器与介质隔离, 具有连续显示效果，可视距离远和角度范围宽。

2、标记方法：HL1077-C 型侧装式磁翻板液位计HL1077-D 型顶装式磁翻板液位计HL1077-N 型内浮子式磁翻板液位计HL1077-R 型插入式磁翻板液位计二、工作原理在与容器连接的连管内，浮子随液面的上升或下降，由于磁耦合作用,使双色显示器同步显示液位的高低变化。

一般红色直接表示液位的高度值。

见图1三、规格及技术数据：1、测量范围：普通型：500-6000mm(任选)：锅炉专用型：300、330、440、500、600、1000mm。

2、测量精度：±2.5mm。

3、额定工作介质温度：-70~400℃4、工作压力：PN1.6、2.5、4.0、6.4、10.0、16.0MPa5、介质密度：≥0.45g/cm36、介质密度差：≤0.15g/cm37、介质粘度：≤10-m2/s8、水位跟随速度：300mm/min四、安装方法及尺寸：L为仪表量程，即上下接管中心孔距，为500-6000mm(＞6000mm 协商)。

法兰尺寸见图2。

当PN为.6MPa，DN25时，按GB9119.4-88或JB82-59，当为PN4.0以上时，按GB9123、19-88或JB82-59凸面法兰。

顶装型法兰：见图3所示。

磁翻板液位计简介选型参数表教学内容

磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。

g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括：JK-UHZ一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ一1／3D型插人浮球液位计，JK-UHZ一1／3W型保温式液位计，JK-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。

JK-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。

三、安装(见JK-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

距液位计80mm范围内无吸磁材料。

主体安装必须垂直，误差<3度。

测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。

液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

对于使用在带温介质上的液位计，严禁用保温材料包裹使用。

(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1．1工作原理JK-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。

磁翻板液位计简介选型参数表

侧装/ 顶装式磁翻板液位计一、用途及特点JK-UHZ 系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。

JK-UHZ 系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。

仪表指示器色感对比鲜明，清晰醒目。

仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。

JK-UHZ 系列液位计均可配置 XQ 发讯器，发讯器输出的触点信号具有自保持功能。

JK-UHZ 系列磁浮子液位计结构简单，安装、使用、维修极其方便。

b 1.0 Mpa实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf6.3 Mpag10 Mpah 16 Mpai22 Mpaj32 Mpal 介质比重（g/ ㎡）l测量长度 l输出信号 4-20mA ⋯、组成JK-UHZ 系列磁浮子液位计包括： JK-UHZ 一 1 型磁浮子翻板液位计， JK-UHZ--3 型电远传液位计， JK-UHZ 一 1／ 3D 型插人浮球液位计， JK-UHZ 一 1／3W 型保温式液位计， JK-UHZ 一 1／3J 型耐强腐蚀液位计及配套装置 XQ 型上下限发讯器。

JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体（与容器相通），随被测介质液位的升降而上下浮动，利用磁浮子的磁性组件吸引指示器的翻板指示器来直接醒目地浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。

指示出被测容器的液位变化。

三、安装（见 JK-UHZ 系列安装示意图）要求：首先查看液位计标牌数据与订货要否相符。

距液位计 80mm 围无吸磁材料。

主体安装必须垂直，误差 <3 度。

LM86-磁翻板液位计

PVC和 PP的允许膨胀系数 0.12-0.15mm/mOC
4. 电信号
Es = 电远传型（二线制，输出 4-20mA） Exi = 电远传系统（ExiaIICT6，本安型） Exd= 电远传系统（ExdIICT5，隔爆型）
5. 测量分类
T = 界面探测
6. 测量管附加形式
B = 带保温夹套的测量管 AG = 低温型（-40℃） TR = 低温型（-200℃） HR = 高温型 HP = 高压型 C-TR = 超低温型，带保温套 IC-HR= 高温型，带保温套
指示器防护等级
介质温度标准型可选型
LM86/R1/Exi (Exd) （带有电远传装置的现场指示器)
LM86/R1/ (用于危险场合现场指示) 磁翻板指示器
连接法兰标准型 LM86/C(D,E,F)/R1 LM86/P/R1 LM86/C/RP PP, PV, PD 可选型 LM86/C(D,E,F)/R1 LM86/P/R1 如果设备有人孔，LM86/P/R1可选 LM86/C/RP PP, PV, PD 保温夹套连接法兰注：对于其它法兰标准和额定压力按用户要求而定远传输出
4 3 2
1
3
2
4
1
（图 .2）
高温型 :HR, IC-HR(图 .5)
LM86/HR 型和 LM86/IC-HR 型适用于 200OC - 400OC 温度范围。所有部件均采用 1Cr18Ni9Ti。LM86/IC-HR 型测量管有玻璃纤维隔热装置和铝包层。
(图 .3）
Φ 150
（图 .4）
AG 型（图 .2） 1. 耐温有机玻璃 2. 指示器刻度盘 3. 指示器玻璃管 4. 测量管

磁翻板液位计各种类型一览表

UYZ磁翻板液位计一、UYZ磁翻板液位计概述UYZ-34型磁性翻板（柱）液位计，是按化工部最新颁布的磁性液位计标准HG/T21584-95制造的。

UYZ磁翻板液位计工作原理是以磁性浮子为测量元件，UYZ磁翻板液位计经磁耦合将容器中的液位变化为能量驱动双色指示板（或柱）翻转。

UYZ磁翻板液位计液位或界位以下指示为红色，UYZ磁翻板液位计液位或界面以上指示为白色，UYZ磁翻板液位计很清晰地显示液面的位置。

UYZ磁翻板液位计被测介质由不锈钢或工程塑料相隔离，UYZ磁翻板液位计所以在任何情况下都非常安全、可靠、耐用。

可以配液位报警开关，UYZ磁翻板液位计实现对液位上、下限报警，控制或联锁。

UYZ磁翻板液位计也可配液位远传变送器，输出4~20mA，实现远距离测量，指示和控制，广泛适用于石油、化工、冶金、医药、电力、食品等各行业生产过程中的液位测量与控制。

二、 UYZ磁翻板液位计特点1、适用范围广、安装形式多样，适合任何介质的液位、界位的测量。

2、集现场指示、远传变送、报警开关、控制开关于一体、功能齐全。

3、被测介质与指示构结完全隔离，密封性能好，防泄漏、适应高压、高温、腐蚀条件下的液位测量，可靠性高。

4、双色指示、连续直观、醒目、测量范围大，观察方向可任意改变。

5、耐振动性能好，能适应液位波动大的情况下工作。

6、结构简单，安装方便，维护费用低。

三、UYZ磁翻板液位计主要使用参数A、基本测量参数1、测量范围：0~300~8000mm（超长可协商）2、现场指示精度：±10mm3、工作压力：0~20Mpa4、介质密度：≥0.45g/cm35、介质温度：-80~ +500℃6、介质密度差：≥0.05g/cm3（测量界位）B、远传变送部分主要参数1、型式：a、磁性耦合式液位变送器，精度≤1.0%b、静压力测量式液位变送器，精度≤±0.5%c、智能型带HART通讯协议2、电源电压：24VDC3、输出信号：4~20 mA 二线制4、负载阻抗：500?C、报警开关部分主要参数1、型式：a、高位单点报警b、低点单点报警c、高低位双限警d、单点区域报警e、双限区域报警f、高位单点带记忆报警g、低位单点带记忆报警h、高低位双限带记忆报警i、任意组合多点记忆开2、控制误差：±5mm3、控制容量：220VAC 1.5A顶装式磁翻板液位计磁翻板液位计概述：磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。

磁翻板液位计数据表

脱盐水 0.25 25
4650 液位计规格 INDICATOR SPECIFICATION
型号 MODEL 型式 TYPE 测量范围 MEAS.RANGE 精度 ACCURACY 材质MATERIAL 触点容量 CONTACT RATE 电源 POWER SUPPLY 输出信号 OUTPUT 上限报警设定值 UP SETPOINT 下限报警设定值 DOWN SETPOINT 电气接口尺寸 ELEC.CONN.SIZE 防爆等级 EXPLOSION PROOF CLASS 法兰标准、等级 FLANGE STD .& DEGREE 法兰尺寸、密封面 FLANGE SIZE&SEALING 附件 ACCESSORY 制造厂 MANUFACTUER
mm4650液位计规格indicatorspecification型号modeluhz526型式type测量范围measrangeh4650mm精度accuracy5mm材质material304触点容量contactrate电源powersupply输出信号output上限报警设定值upsetpoint下限报警设定值downsetpoint电气接口尺寸elecconnsize防爆等级explosionproofclass法兰标准等级flangestddegreehg2059297pn10mpa法兰尺寸密封面flangesizesealingdn25rf附件accessory带排污阀制造厂manufactuer分项名称subproject项目名称project设计阶段stage仪表数据表instrumentdatasheet用途service备注remarks日期datedescription版次rev
备注 REMARKS
UHZ-526

BL-YW600磁翻板液位计说明书

Tianjin Bily Science and Technology Development Co., Ltd.BL-YW600磁翻板液位计应用领域：可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测一、概述BL-YW600磁翻板液位计是以磁浮子为感测元件，并通过磁性浮子与显示色柱中磁性体的磁耦合作用，反应被测液体或界面的测量仪表。

YW600型液位计应用连通管原理，保证被测容器与测量管体间的液位相等，当测量管中的浮子随被测液体等量变化，浮子中的磁性体与显示板上显示色柱中的磁性体耦合作用，使色柱翻转，白色表示无液，红色表示有液，以达到接地显示液位的数值。

二：产品特点接地显示的磁翻板液位计具有显示直观、醒目、视觉宽。

适用范围广、安装形式多样，适合任何介质的液位、界面的测量。

被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、高温、腐蚀条件下的液位测量，可靠性高。

耐振动性能好，能适应液位波动大的情况下工作。

维护量小，维修费用低的优点，且其指示功能无需另外供电，即使电力供应发生故障，液位观测也不会受到影响，是理想的液位检测仪表。

三、应用领域可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

四、技术参数测量范围0-4000mm工作温度-20℃-100℃，100℃-500℃法兰标准用户提供国标或是非标顶装型法兰凸面法兰工作压力普通0---2.45MPa高压2.45---9.6MPa带蒸汽加热型液位计的加热套压力≤0.6MPa防腐型液位计根据客户要求可采用聚氟乙烯PVC或玻璃钢及ABS工程塑料或无磁性的各种金属材料五、仪表选型型号说明BL—YW600 -□/□/□/□/□/□/□仪表类型A 顶装式B 侧装式主体材质1 1Cr18Ni9Ti2 304Tianjin Bily Science and Technology Development Co., Ltd.3 316公称压力1 0.6MPa 21.0Mpa 32.5Mpa 4 4.0Mpa 5客户指定输出形式1现场显示1 开关输出+现场显示2 4-20mA 输出+现场显示34-20mA 输出+开关输出+现场显示测量范围 L法兰间距（客户指定）法兰材质S1 304不锈钢 S2316不锈钢连接法兰口径25 DN25 32DN32 40 DN40 50 DN50 ***客户指定六、外形尺寸Tianjin Bily Science and Technology Development Co., Ltd.七、安装及注意事项1、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；2、对超过一定长度(普通型＞3米、防腐型＞2米)的液位计，需增加中间加固法兰或紧固套作固定支撑，以增加强度和克服自身重量；3、应根据介质情况，不定期清洗主导管清除杂质；4、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；5、当配有远传配套仪表时需做到如下几条：远传配套仪表上感应面应面向和紧贴主导管；应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定(禁用铁质)；远传配套仪表零位应与液位计零位指示处在同一水平线上；远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设；接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

BM26磁翻板液位计

BM26是金属管结构、带有标尺、磁性翻板或磁浮子指示
液位或界面，并可以安装液位变送器、变送开关，适用于开
放或封闭压力容器内的液位或界面测量的液位计。

可广泛应用于石油、化工、冶金、电力、食品、制药、造纸等行业的液位测量与液位工程控制中。

结构简单，坚固可靠，运行稳定。

概述：产品描述：特点：技术参数：外形尺寸图：
安装：
测量范围：最大可达6000mm 测量误差： ±5mm
指示器：磁翻板
连接方式： DIN,ANSI,GB,HG法兰型。

测量管材质：316L标准型
浮子： 316L，钛
工作压力：最大可达25Mpa BM26/ER外形尺寸为mm(inch)
介质温度：－200℃～400℃
测量介质与显示、信号输出密封隔离。

可以安装4~20mA液位变送器或液位开关传感器。

多种防腐材料、多种安装形式、多种连接形式可供选择。

顶部安装安装方式分为侧侧安装、底进上出安装、底进侧出安装、侧进上出安装、顶部安装。

过程连接分为法兰式、螺纹式及焊管式连接。

注：详细选型资料请来电咨询。

磁翻板、磁浮子密封在玻璃管中。

大尺寸刻度，醒目易读。

选型说明：
侧进上出安装侧侧安装安装底进上出安装
底进侧出安装
BM26磁翻板液位计。

磁翻板液位计电子版说明书样本

资料内容仅供您学习参考，如有不当旦目录侧装式磁翻板液位计1、功能与适用范围2、工作原理3、特点4、王要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护&订货须知_ .顶装式磁翻板液位计、1、功能与适用范围2、工作原理3、特点4、王要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护者侵权，请联系改正或者删除。

8、订货须知三、液位计配套仪表1、概述2、主要技术参数3、外形结构4、调试2、主要技术参数a>精度：（L>1000 mm) ±1.5 % F.S: (L<1000mm) ± 2.5 F.Sb、测量范围: :300 一6000mmc、输出信号: :二线制4—20mAD Cd、工作温度: :-10 C 〜+80 Ce、传输距离: :1000 m(4 —20mA^线横截面》0.8mm)f、出线接口螺纹：M20*1.5内螺纹g、防护等级: :IP65h、防爆等级: :dllBT4 —6iallCT4 —6资料内容仅供您学习参考，如有不当目93、外形结构注：a 、与一起选型订货b 、接线盒型式与安装型式任选但要注明 4、调试a 、整体调试：因型液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试（移动磁性浮子组件，使显示器显示位置应与变送器输出相对应）。

b 、单独调试：可将变送器从型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA 再把磁钢置于满度标记，此时输出为20mA,若零位满度超差，即可调节零位电位器和量程电位器，重复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。

3、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示为白色，零位以下显示为红色。

八、订货须知2者侵权，请联系改正或者删除。
