UFC 磁翻板液位计 说明书
UFC磁翻板液位计说明书样本
UFC型-磁翻转液位计产品说明书天津智能流量仪表有限公司( 原天津市自动化仪表十四厂)( 原天津流量仪表厂)电话: 84590885 传真:UFC型——柱式球式定向反光磁翻转液位计UFC型柱式定向反光磁翻转液位计和球式磁翻转液位计, 适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保电力给水等工业部门。
用以测量有压容器或开口容器内液体的液位, 液位计可就地直接指示液位亦可附加液位极限报警器和远传, 实现远距离液位报警和监控。
本液位计还具有能测量腐蚀性介质及高工作压力下的液位和常温下流动性差及两种不同比重液体介面的特点, 根据用户要求采用防腐金属材料或非金属材料制作的防腐型液位计及测量常温下流动性差而制作的带有蒸气加热的液位计和高压型液位计。
特别是UFC型柱式定向反光磁翻转液位计, 它有测量精度高, 磁效应高, 翻转灵活, 红、白两色不退色, 适宜在光线暗的场所应用, 夜间可观察等特点。
本液位计结构简单维修方便, 一般都采用不锈钢1Cr18Ni9Ti材料及各种耐腐材料, 本液位计被测介质与指示系统是分离的, 具有良好的密闭性。
仪表指示为红白两色的反光柱与球和以厘米、分米、米为单位的刻度指示盘, 指示明显醒目是本液位计独自特点。
工作原理在与容器连接的连通管内, 浮筒随管内的液面上升、下降从而反映容器的液位变化, 然后经过浮筒内的磁钢, 将液位的变化传输到红、白指示反光柱上。
液位上升时, 红半萤光柱连续翻向外面, 液位下降时, 白半反光柱连续翻向外面。
根据红半反光柱指示的液位高度读出具体数值。
技术数据及规格一、工作温度: 可测量-20℃~ +150℃和150℃~ 500℃范围内各种液体。
工作温度在-20℃~ -80℃范围内, 可选用保温夹套抽真空型二、介质粘度: ≤0.04Pa゜S介质粘度大, 但加温后可降低粘度的可考虑使用带蒸气加热套型或电热带型液位计。
三、防腐型液位计根据用户要求可采用聚氯乙烯PVC或玻璃钢及ABS工程塑料或无磁性的各种金属材料。

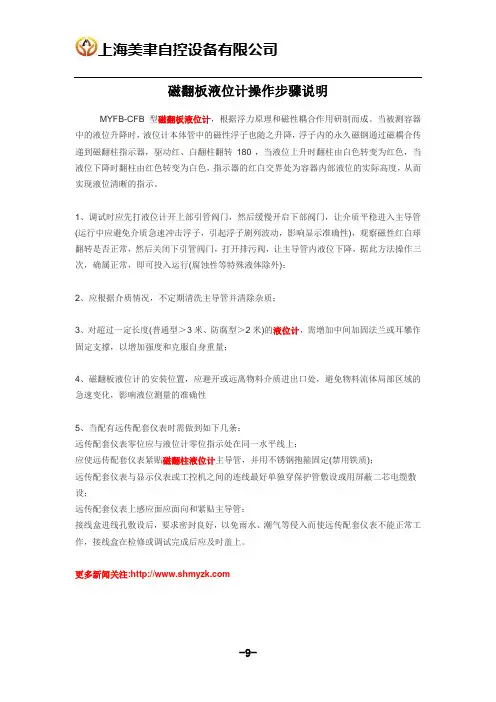

磁翻板液位计操作步骤说明
上海美聿自控设备有限公司
-9- 磁翻板液位计操作步骤说明
MYFB-CFB 型磁翻板液位计，根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
1、调试时应先打液位计开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；
2、应根据介质情况，不定期清洗主导管并清除杂质；
3、对超过一定长度(普通型＞3米、防腐型＞2米)的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；
4、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性
5、当配有远传配套仪表时需做到如下几条：
远传配套仪表零位应与液位计零位指示处在同一水平线上；
应使远传配套仪表紧贴磁翻柱液位计主导管，并用不锈钢抱箍固定(禁用铁质)；
远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设；
远传配套仪表上感应面应面向和紧贴主导管；
接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。
更多新闻关注:。
凯孚磁翻板液位计-说明书
计磁翻板液位型号：KFL625X系列目录1、产品概述 (1)2、安装要求 (2)3、产品分类 (3)磁翻板液位计1、产品概述磁性液位计（磁翻板液位计）是利用旁通管和罐体（或容器设备）形成连通器，使两者液位高度一致，在液体浮力的作用下，当液面发生升（降）时，液面的浮子随之升（降），浮子内的永久磁钢在磁耦合的作用下，驱动同样带有磁性的红白翻珠进行180°的翻转，从而通过箱板箱内红、白分界线的刻度尺即可清晰、直观的指示液位高度。
选配我公司的远传变送器或磁性开关，可准确稳定的输出电信号，从而实现远距离的显示和控制。
★特点：●独特的内翻边工艺，保证主导管内无焊迹，内壁光滑无锐边死角，从而完全避免浮子浮动时卡死；●阳极氧化铝合金面板，外形更加美观，耐腐蚀，永久耐用；●高温翻珠采用精密陶瓷烧结而成，永不褪色；●普通远传采用进口磁簧组件，性能更加稳定可靠。
★技术参数：●测量范围:300mm～6000mm（6000mm以上分段制作）●精度：示值误差：±10mm量程1000mm以内，带电信号输出误差：±2.5%F.S量程1000mm～6000mm，带电信号输出误差：±1.5%F.S●工作压力：0.6MPa～10.0MPa●介质温度：-20℃～+120℃（max:400℃.min:-100℃，与材质有关）●介质密度：≥0.45g/cm3●电信号输出：配变送器：4～20mA,两线制配磁性开关：220VAC3A,SPDT●过程连接：法兰、螺纹等多种连接方式●接液材质：SUS304、SU321、SUS316L、PP、PE、UPVC、SUS内衬PP（PE、UPVC）SUS内衬、PTFE等多种材质●产品执行标准：Q/ILNO01-20132、安装要求★安装示意图★工作原理及产品结构示意图磁性液位计的浮球随容器内液体的液位升降而变化，在磁力的作用下带动翻板箱内的红白翻珠翻转，从而指示液位高度:有液位部分指示红色，上部为白色。
磁翻板液位计的安装使用说明书
位计用在较高的压力容器上时，不得突然注入压
力，而过程中，由于液位突变或
其他原因造成个别翻板不能翻转，可
用校正磁钢N极或浮标进行校正。14．根据介质情
况，可定期清洗主导管，清除管内沉积物杂质。
1．红白磁柱安装时全部校对为白色2．红绿磁柱
安装时全部校对为红色0c67
标有箭头方向为上部，（或以有磁钢的一端为上
部）。液位计筒体内不应有固体杂质和磁杂质进
入，以免对浮子造成卡阻及减弱浮力。11．液位
计投入运行时，应先打开上引液管阀
门，然后慢慢开启下引液管阀门，让液体个质平
稳地直入主导管，避免液体介质带着浮子急速上
升，造成磁翻柱翻转失灵或翻乱（若遇此现象，
可用磁钢重新校正）。12．如果该液
f0e 密度计
4．液位计与容器之间应装有截止阀，以便清洗和
检修时切断物料。5．液位计筒体周围不容许有导
磁体靠近，否则会直接影响液位计正常工作。
6．液位计出厂时一般不保温，但可
根据用户需求代为保温。如用户自行采用伴热管
路时，必须选用非导磁材料。7．浮子一般放置在
液位计腔体一侧。为防止运输途中磁性浮子在主
导管内高速滑动而被撞击，液位计出
磁性浮子液位计是根据客户的要求特别订制的产
品，在使用和安装过程中需要注意的事项如下：
1．开箱检查仪表的型号是否与选购的型号一致，
法兰尺寸及中心距是否与现场尺寸一
一致。液位计上、下法兰的中心距为测量范围
2．仪表必须垂直安装，以保证磁性浮子在主导管
内上下运动自如，垂直度应小于3°3．安装前必
须清洁管道确保管道清洁无杂物堵塞
厂前，用卡丝将磁性浮子固定在下引液管处，用
户在安装使用前应先抽去卡丝方能安装。8．安装

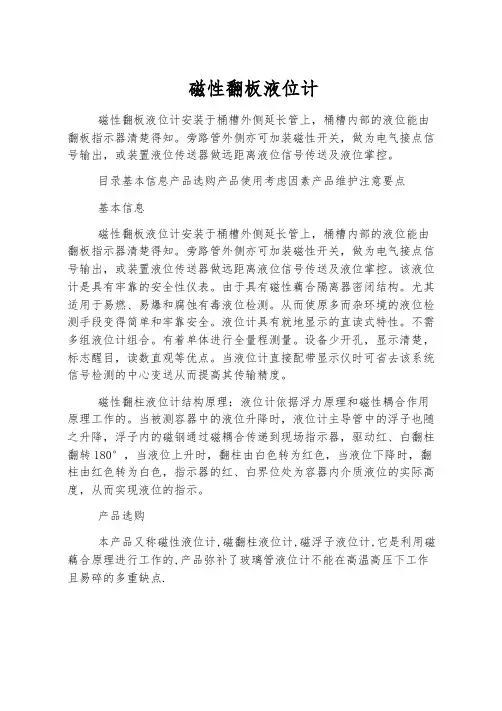

磁性翻板液位计
磁性翻板液位计磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。
旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。
目录基本信息产品选购产品使用考虑因素产品维护注意要点基本信息磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。
旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。
该液位计是具有牢靠的安全性仪表。
由于具有磁性藕合隔离器密闭结构。
尤其适用于易燃、易爆和腐蚀有毒液位检测。
从而使原多而杂环境的液位检测手段变得简单和牢靠安全。
液位计具有就地显示的直读式特性。
不需多组液位计组合。
有着单体进行全量程测量。
设备少开孔，显示清楚，标志醒目，读数直观等优点。
当液位计直接配带显示仪时可省去该系统信号检测的中心变送从而提高其传输精度。
磁性翻柱液位计结构原理：液位计依据浮力原理和磁性耦合作用原理工作的。
当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
产品选购本产品又称磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点.有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计.制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计，假如未经质监局审核,没有生产许可证,产量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产量有保证,售后服务有保证。
磁翻板液位计说明书完整
KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。
可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。
基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。
KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2)指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
3)测量范围大，不受储罐高度限制。
4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5)耐高温，可采用不褪色陶瓷翻柱。
6)结构简单，安装方便，维护费低。
三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。
磁翻板液位计详细介绍
磁翻板液位计详细介绍
外壳是液位计的壳体，一般由不锈钢材料制成，具有良好的耐腐蚀性和防爆性能。
在壳体上设置有液位刻度，便于直观地观察液位高度。
磁性翻板是液位计的核心部件，一般由磁性材料制成。
它的特点是具有特定的磁性，在液体的作用下，能够发生翻转。
当液位上升时，翻板被吸附到磁翻板液位计的上部，当液位下降时，翻板则被重力拉回到液位计的下部。
磁性翻板的翻转角度可以达到90度，从而实现对液位的准确测量。
电极是用来检测磁性翻板位置的组件，一般由不锈钢材料制成。
电极通过与磁性翻板的相互作用，能够感应出磁性翻板的位置信息。
当磁性翻板位于液位计的上部时，电极可以收到信号，而当磁性翻板位于液位计的下部时，电极无法收到信号。
开关是用来判断液位高低的开关器件。
一般来说，液位计上设置有两个开关，即上限开关和下限开关。
当液位达到上限时，上限开关被触发，输出信号给控制系统，控制系统根据信号控制液位的操作。
当液位达到下限时，下限开关被触发，输出信号给控制系统，控制系统根据信号对液位进行控制。
总之，磁翻板液位计是一种常见的液位测量设备，通过磁翻板原理实现对液位的测量。
它由外壳、磁性翻板、电极和开关等组成。
它的工作原理简单，安装方便，可靠性高，适用范围广泛，是工业领域液位监测的重要工具。
磁翻板液位计说明书
磁翻柱液位计使用说明书●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。
该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。
这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。
●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。
另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。
磁翻板液位计 说明书
目录一、侧装式磁翻板液位计l、功能与适用范围2、工作原理3、主要技术参数4、结构与外型尺寸5、应用须知6、安装使用与维护7、订货须知二、顶装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知三、—UB系列液位计配套仪表l、概述2、主要技术参数3、外形结构4、调试5、远传接线方式3、外形结构注：a、与—D/C一起选型订货b、接线盒型式与安装型式任选但要注明4、调试a、整体调试：因UB与—C／D型磁性浮球液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)。
b、单独调试：可将变送器从—C／D型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。
再把磁钢置于满度标记，此时输出为20 mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。
5、远传变送器接线方式温馨提示：本公司物位仪表部，每年会不定期的对产品的性能及外观进行优化，有可能同样的型号产品的外形细节，包装或附件有少许出入，具体请与我公司销售人员联系。
95、工作温度6、材质要求介质密度7、法兰标准及连接形式系列液位计配套仪表一、液位计远传变送器l、概述该变送器作为本厂磁翻板液位计的配套仪表，用抱箍带将变送器的传感部分固定在磁性浮子液位计的主体管外侧，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。
该电阻信号经过电路模块转换为二线制的4—20mA输出，该信号直接与本厂的智能型数显仪表配套，实现对液位远距检测和控制。
2、主要技术参数a、精度：±10mmb、测量范围：300一6000mmc、输出信号：二线制4—20mAD．Cd、工作温度：-10℃～+80℃e、传输距离：1000 m(4—20mA导线横截面≥0.8mm2)f、出线接口螺纹：M20*1.5内螺纹g、防护等级：IP65h、防爆等级：dIIBT4—6 iaIICT4—68侧装式磁翻板液位计一、功能与适用范围侧装式磁性翻板液位计(以下简称液位计)。
磁翻板液位计使用说明书
磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。
该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。
通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。
本液位计的电子元件几乎没有电容器、电感等储能元器件。
可以叠加HART通讯协议，也可以使用RS485总线通讯。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
磁翻板液位计说明书
磁翻板液位计说明书
磁翻板液位计是一种常用的液位检测仪器，广泛应用于石油、化工、食品、医药等工业领域，其优点在于结构简单、可靠性高、使用方便等。
磁翻板液位计的主体部分由上下两个翻板和磁钢组成。
当液位上升，浮子随之上浮，翻板也会跟着上翻，磁钢相应的位置也会改变，装置内部的磁感应开关就会自动触动，输出开关量信号，实现液位的检测和控制。
在使用磁翻板液位计时，需要注意以下几点：首先要检查仪器的安装是否牢固，确保测量结果准确可靠；其次是液位计的选择，应根据介质的性质和工作环境的特点来选择适合的型号和规格；还要定期进行维护和保养，及时清洗浮子和磁极，保证仪器的正常工作。
总之，磁翻板液位计是一种非常实用的液位检测仪器，在工业应用中具有很高的应用价值。
通过科学的选择、正确的安装和使用，可以最大程度优化液位控制系统，提高生产效率，降低安全风险，为企业的发展做出贡献。
磁翻板液位计技术规范
UHZ磁性翻板液位计一．功能与适用范围UHZ型磁性翻柱液位计（以下简称液位计）。
适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位的检测。
能就地显示各种液体的工作情况和液位高度。
配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表，由于具有磁性藕合的隔离密闭结构。
尤其适用于易燃、易爆和腐蚀有毒液体的液位的检测。
从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位计具有就地显示的直读式特性，不需多组液位计组合，可以单体进行全量程测量。
设备少开孔，显示清晰，标志醒目，读数直观等优点。
当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
二．工作原理液位计是利用其内部的磁性浮子随液位变化产生磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。
当浮子上升时，磁翻柱则白色转为红色，当浮子下降时，由红色转为白色，红色始终表示液位的高低。
三．特点1．适用于容器内液体介质的液位测量除现场显示外，可配远传变送器、液位控制器等功能2．显示直观醒目，显示方向可根据用户要求改变显示方向。
3．测量范围大，不受容器高度限制。
4．显示器组件与被测介质完全隔离，故密封性好可靠安全。
5．结构简单，安装方便，维修简易。
6．耐腐蚀，防爆。
四．主要技术参数1．测量范围：0-12000mm2．测量精度：+10mm3．介质密度：≥0.5g/cm34．工作压力：1.0 1.6 2.5 10Mpa5．工作温度：80℃120℃200℃400℃6．介质粘度：≤0.4Pa.S（对粘度大或低温易结晶介质要选用夹套型）7．测量界位比重差：0.15g/cm38．本厂出厂连接法兰尺寸：DN20 PN2.5（公制管）连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。
若采用其它法兰标准请用户在订货时注明。
磁翻板液位计安装和使用导则
磁翻板液位计安装和使用导则磁翻板液位计是一种常用的液位测量仪表，广泛应用于化工、石油、食品加工等行业中。
正确的安装和使用是保证磁翻板液位计准确性和可靠性的关键。
下面将介绍磁翻板液位计的安装和使用导则，希望能对您有所帮助。
1. 安装前准备工作在安装磁翻板液位计之前，首先需要确认液位计的选型是否符合实际使用需求，检查液位计的外观是否完好，各部件是否齐全。
同时，需要清洁液位计的安装位置，确保安装基础平整牢固，无杂物和腐蚀性物质。
2. 安装步骤（1）确定安装位置：根据液位计的使用要求和实际情况，确定液位计的安装位置，一般应安装在储液罐的侧面或顶部。
（2）安装支架：根据液位计的尺寸和重量，选择合适的支架进行安装，确保支架牢固可靠。
（3）安装磁翻板液位计：将磁翻板液位计安装在支架上，调整液位计的位置，确保液位计的测量面和液面垂直，不受外部干扰。
（4）连接电气接线：根据液位计的接线图，正确连接电气接线，确保接线牢固可靠，不出现接触不良或短路现象。
3. 使用注意事项（1）注意液位计的维护：定期检查液位计的工作状态，清洁液位计的表面，防止灰尘和杂物积聚影响测量精度。
（2）防止液位计受损：避免液位计受到撞击或挤压，保持液位计的外观完整，防止磁翻板受损影响测量准确性。
（3）避免液位计受干扰：液位计安装后，应避免外部磁场干扰，保持液位计的工作稳定，不受外部影响。
总的来说，磁翻板液位计的安装和使用相对简单，但是在安装和使用过程中仍需注意细节，保证液位计的准确性和可靠性，从而提高液位计的使用寿命和效率。
希望以上内容对您的磁翻板液位计安装和使用有所帮助，如有疑问或需要进一步了解，可随时与液位计厂家或技术人员联系。
磁翻板液位计调试说明
====Word行业资料分享--可编辑版本--双击可删====
仪表现场部分投运后，观察数字显示仪的液位值，如果带有液位变送输出液位计的液位值与现场显示的液位值不一致时，可以松开喉箍，适当调整液位变送器的上下位置，直到达到一致，然后紧固喉箍。
仪表投入运行时，应先打开上阀门然后再缓缓打开下阀门，使介质慢慢流入浮子室，防止液位上升速度过快造成指示器不能跟踪显示或损坏浮子。
投运过程：1、开启电源，使液位计的变送器稳定（一般30分钟）
2、打开阀门使液位计进液，并将液位稳定在零位，此时液位变送器的输出信号应为4MA（或1V），如不符，请可以调整变送器模块上的调零电位器，直至输出信号相符位置。
3、将液位升至并稳定在满量程，此时液位变送器的输出信号应为20MA（或5V），如不符，请可以调整变送器模块上的调满电位器，直至输出信号相符位置
源-于-网-络-收-集。
磁翻板液位计电子版说明书
目录一、侧装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知二、顶装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知三、液位计配套仪表l、概述2、主要技术参数3、外形结构4、调试2、主要技术参数a、精度：(L≥1000 m m)±1.5％F.S：(L<1000mm)±2.5％F.Sb、测量范围：300一6000mmc、输出信号：二线制4—20mAD．Cd、工作温度：-10℃～+80℃e、传输距离：1000 m(4—20mA导线横截面≥0.8mm2)f、出线接口螺纹：M20*1.5内螺纹g、防护等级：IP65h、防爆等级：dIIBT4—6 iaIICT4—63、外形结构注：a、与一起选型订货b、接线盒型式与安装型式任选但要注明4、调试a、整体调试：因型液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)。
b、单独调试：可将变送器从型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。
再把磁钢置于满度标记，此时输出为20 mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。
9 3、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示为白色，零位以下显示为红色。
八、订货须知l、型号规格、配套仪表2、测量范围3、被测介质名称及密度。
4、工作压力5、工作温度6、材质要求介质密度7、法兰标准及连接形式液位计配套仪表一、液位变送器l、概述a、17LX液位变送器概述。
该变送器作为本厂液位计的配套仪表，用抱箍带将变送器的传感部分固定在型液位计的主体管外铡，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。
磁翻板液位计使用操作规程
磁翻板液位计使用操作规程
磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业的液位测量与掌控。
磁翻板液位计全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、掌控开关，可实现液位或界位的上下限报警和掌控。
磁翻板液位计使用操作规程：
1、磁翻板液位计操作人员应谙习各种磁翻板液位计的工作原理、性能特点、检测点和检测项目。
2、磁翻板液位计操作人员每天定时打印生产报表和监测报表，适时反映厂里的生产运行情况。
3、定期对各检测点磁翻板液位计进行现场巡察，并作好记录，发觉异常情况应适时处理和汇报。
4、阴雨天气到现场巡察检查磁翻板液位计时，操作人员应注意防止触电。
5、各类检测磁翻板液位计的一次传感器均应按要求清污除垢。
6、微机系统的打印机械部位应定期加油润滑。
7、检测磁翻板液位计显现故障，不得任意拆、卸变送器和转换器。
8、检修检测磁翻板液位计，应做好防护措施。
对长期不用
或因使用不当被水浸泡的各种磁翻板液位计，启用前应进行干燥处理。
9、非厂内用于运行的计算机软件，严禁在网络上的计算机
上运行。
在运行时，严禁退出计算机软件或插人软盘。
10、定期检修磁翻板液位计的各种元器件，探头、转换器、计算器、传导电视和二次磁翻板液位计等。
保持各部件完整、清洁、无锈蚀，表盘标尺刻度清楚，铭牌、标记、铅封完好；中心掌控室
乾净；微机系统工作正常：磁翻板液位计井清洁、无积水。
11、非磁翻板液位计操作人员不得任意进入中心掌控室。
标签:磁翻板液位计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UFC型-磁翻转液位计产品说明书天津智能流量仪表有限公司（原天津市自动化仪表十四厂）（原天津流量仪表厂）电话：传真：UFC型——柱式球式定向反光磁翻转液位计用途及特点UFC型柱式定向反光磁翻转液位计和球式磁翻转液位计，适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保电力给水等工业部门。
用以测量有压容器或开口容器内液体的液位，液位计可就地直接指示液位亦可附加液位极限报警器和远传，实现远距离液位报警和监控。
本液位计还具有能测量腐蚀性介质及高工作压力下的液位和常温下流动性差及两种不同比重液体介面的特点，根据用户要求采用防腐金属材料或非金属材料制作的防腐型液位计及测量常温下流动性差而制作的带有蒸气加热的液位计和高压型液位计。
特别是UFC型柱式定向反光磁翻转液位计，它有测量精度高，磁效应高，翻转灵活，红、白两色不退色，适宜在光线暗的场所应用，夜间可观察等特点。
本液位计结构简单维修方便，一般都采用不锈钢1Cr18Ni9Ti材料及各种耐腐材料，本液位计被测介质与指示系统是分离的，具有良好的密闭性。
仪表指示为红白两色的反光柱与球和以厘米、分米、米为单位的刻度指示盘，指示明显醒目是本液位计独自特点。
工作原理在与容器连接的连通管内，浮筒随管内的液面上升、下降从而反映容器的液位变化，然后通过浮筒内的磁钢，将液位的变化传输到红、白指示反光柱上。
液位上升时，红半萤光柱连续翻向外面，液位下降时，白半反光柱连续翻向外面。
根据红半反光柱指示的液位高度读出具体数值。
技术数据及规格一、工作温度：可测量-20℃ ~ +150℃和150℃ ~ 500℃范围内各种液体。
工作温度在-20℃ ~ -80℃范围内，可选用保温夹套抽真空型二、介质粘度：≤゜S介质粘度大，但加温后可降低粘度的可考虑使用带蒸气加热套型或电热带型液位计。
三、防腐型液位计根据用户要求可采用聚氯乙烯PVC或玻璃钢及ABS工程塑料或无磁性的各种金属材料。
四、介质比重应大于等于cm3,小于等于2g/cm3。
当介质比重范围高于2g/cm3或低于cm3时用户可提出协商解决。
五、工作压力：普通；高压用户应在订货时提供工作压力。
六、带蒸气加热套型液位计的加热套，可承受压力≤。
七、该液位计还可以测量两种不同介质比重液体的介面。
八、我厂还可以根据用户要求订做锅炉专用液面计。
（红绿两色显示）九、PZC系列（普通型）液位报警传感器（一）上下限报警传感器（二）液位传感器FZC系列（防爆型）防爆等级：ExdⅡBT6液位报警传感器（一）上下限报警传感器柱式高温型高压型侧装式300-5000安装方法及尺寸L1为上下安装连接管的中心孔距（mm）300-50005000以上另议1、侧装式法兰尺寸：见图示。
标准：凸面法兰；DN25也可按用户要求订做部标或非标侧装式安装法兰2、顶装式法兰尺寸：见图示。
标准：凸面法兰；DN100L2尺寸根据比重大小留量。
（比重，留量200-1000mm）顶装式安装法兰L总为总插入深度，L1为罐内深度即满量程，盲区大小根据比重大小，插入深度而定（比重 g/cm3,盲区200-1000mm）如用户需要满量程显示，可在罐底预留浮筒导向管沉槽或沉管，沉槽尺寸由我厂技术人员提供。
安装法兰标准1．对普通型侧装式二个安装法兰是按要求DN25，设计的，如用户安装需要其它尺寸在要订货时提出。
2．对普通型顶装式安装法兰按要求DN100，设计，如用户需要其它尺寸可在订货时提出。
3．防腐型的侧装式和顶装式的安装法兰尺寸与普通型的基本一样，也可根据用户提出的尺寸加工。
4．耐高压侧装安装法兰尺寸按国标凹凸法兰DN25，PN5Mpa或凹凸法兰DN25，PN10Mpa加工。
5．带蒸气加热套型液位计的安装法兰同普通型侧装式法兰尺寸，加热套外径Ф76，加热套接头为G1/2″内螺纹接头。
辅助设备排气接口：为避免在仪表使用时造成假液位而安装，也可安装排气阀门，接口尺寸为1/2″内螺纹。
排出接口：为在仪表使用过程中放空、取样、排污、清洗方便：也可安装其它阀门，接口尺寸为1/2″内螺纹。
上下限位报警装置：是为了对液面上下极限位置进行监控。
加热冷却装置：在低或高温条件下使用液位计时，通入蒸气或冷却水达到调节介质的流动性能和温度作用。
保温夹套抽真空：可实现高低温保温。
URG——B系列磁翻转液位传感器、变送器、显示仪，可实现液位远传指示，自动控制和声光报警，可在显示仪上设置任意两点为上下限报警点。
加热套型保温夹套抽真空型保温套管尺寸：1/2"管螺纹加热冷却介质压力：≤安装使用与维修1．液位计安装时，不允许有焊渣、石块、铁屑等杂物进入测量管内，液位计必须垂直安装，通过法兰或管件与容器连接。
2．侧装型液位计与容器的上下连接管之间均应设阀门，以便于仪表的维护检修。
3．侧装型液位计上下连接法兰的中心距为测量范围。
4．如被测介质含有杂质、沉淀物时，液位计要定期进行清洗。
清洗时关闭上下阀门，打开排污阀及排气口处封堵，将测量管内残液放净后，即可打开下密封法兰，取出浮筒进行清洗。
5．浮筒清洗时不能用力敲打、明火烘烤，以防浮筒变形及浮筒内磁钢退磁。
6．清洗后安装浮筒时注意：有磁性部位在浮筒上方，请勿倒置。
7．在使用过程中，若指示球或柱翻转不正常，可用磁铁在表盘处上下移动修正。
8．液位计投入运行时，应先缓慢打开上阀门，然后慢慢打开下阀门，避免容器内受介质快速进入测量管内，浮筒突然受压变形而损坏。
9．浮筒不参加设备及测量管的耐压试验，浮筒的耐压试验应单独进行。
测量管做耐压试验时，应将浮筒取出。
被测容器做耐压试验时，应关闭液位上下连接阀门。
1．用户须提供被测介质的名称、比重、工作压力、工作温度、连接法兰标准或尺寸，是否需要配带法兰，如果其他方面有特殊要求，双方可共同协商解决。
2．用户如需由生产厂家为液位计配备阀门，可在订货时提出。
3．液位计的安装法兰一般为碳钢材料，如需要配不锈钢法兰，可在订货时提出。
4．如用户需要液位计的显示作参考计量之用，用户自行提供计量数据和标度尺寸在要订货时提出。
5．用户如需为液位计配报警器和普通型、防爆型液位报警传感器可在订货时提出，液位报警传感器分上下限液位报警传感器和液位传感器。
6．用户如选用顶装式液位计时应准确地提供插入深度及数据。
7．可按用户需要生产订做各种特殊型式的液位计（如顶顶式、侧顶式、下顶侧装式等）。
8．如用户需要介面计，必须提供准确的两种介质的名称和介质比重，两种介质比重之差不得小于cm3。
9．用户如需为液位计配URG——B型系列液位传感器、变送器及显示仪可在订货时提出。
URG-B型系列液位传感器（变送器）概述URG-B型系列液位传感器、变送器，为本质安全防爆型，防爆标志为ibⅡCT4。
它与JHA-B型安全栅及LS-2型智能液位仪（或计算机系统等）组成本安型防爆液位测量系统。
由于传感器与液体介质非直接接触，抗腐蚀性能强，结构简单、安装、调整、检修方便等特点。
适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥、环保、电力等部门。
用以测量容器内液体液位，以实现远距离信号传输及监控配套设备。
本传感器根据《爆炸环境用防爆电气设备》的有关规定设计，适用于工厂中含有C级T4组及其以下的爆炸性气体混合物的场所，并取得国家指定的检验单位颁发的“防爆合格证”，其合格证编号为“CE002013”。
工作原理URG-B型系列液位传感器（变送器）与UFC系列柱式磁翻转液位计相配套，将液位的变化转换成电信号输出，以实现液位的远传控制和数字显示。
工作原理：当容器中液位发生变化时，液位计中磁浮子随液位同步移动，其磁力同时使液位传感器中的干簧管吸合或断开，从而使传感器内电阻值呈线性变化，实现了通过检测电阻值的大小来检测液位的高低。
变送器将该电阻信号转换为4-20mA信号输出。
技术参数1、测量范围：350 ~ 6000mm，用户可根据实际需要确定，在订货时说明。
2、精确度：±5mm；±10mm3、输出信号：a.电阻信号输出b.4-20mA 二线制24V 负载电阻 600Ω4. 工作环境a.温度：-20 ~ 55℃b.相对湿度：90%c.大气压力：86Kpa~106Kpa5. 工作磁感应强度：10~20MT(无环境磁现象)6、防护等级：IP657、防爆标志：ibⅡCT4 合格证编号：CE062103产品型号产品型号规定为：URG — ×××× □ U R G □ ×××× □系统连接安全区 危险区使用与安装一、安装1、传感器与二次仪表之间连线电缆不能与高压交流电线同路敷设应单独布线，电缆可采用屏蔽二芯电缆，芯线面积应大于。
2、传感器上的红色零位标记，应与液位计零位指示柱处在同一水平线上。
3、传感器安装应紧贴液位计表体，安装调整好后，应用固定箍紧固，不能松动。
二、传感器、变送器输出接线与调整 1、电阻信号传感器接线如下图所示，只需将连接电缆接至传感器的两个接线端子即可。
2、电流信号变送器接线与调整旋开变送器两侧端盖，其一侧如图一所示电路板结构简图，其中两个电位器用以调节电流输出的零点及量程满度；另一侧如图二所示为输出端子。
若需调整工作零点，则移动磁浮子到零位，调节零点电位器使其输出为4mA 。
若需调整上限满度液位，则移动磁浮子到所需测量之最高点，调整满度电位器为20mA 即可。
该项调整出厂前已调整好，用户一般无须再动。
安全液位传二次液位检测元件为电阻传感器表示传感器类型R ：表示电阻信号输出 I ：表示电流信号输出测量范围无标志：表示普通型 型式B ：防爆型mA图一图二UFK - 浮球式远传液位计及液位开关简图工作原理UFK-浮球式远传液位计及液位开关是由浮球内的磁场与液位传感器中的磁敏元件相互作用来反应液位高低变化的。
如图所示，当容器中浮球随着液位发生变化时，其磁力同时使液位传感器中的磁敏元件同步变化，并将其转换为二线制4-20mA标准信号输出，以满足不同用户的需求。
UFK-浮球式远传液位计及液位开关也可以按用户要求制做成液位开关。
它可以在液位传感器内安装若干个磁敏元件，即可输出若干个开关信号（电信号），实现用户控制液位的目的。
技术数据及规格名称测量范围mm工作压力Mpa介质比重g/cm3工作温度℃测量精度mm备注普通型300-60000-80±5;±10安装法兰按,DN100,设计，如用户需要其它标准可在定货时提出。
PZC系列（普通型）FZC系列（防爆型）液位报警传感器一、PZC系列磁式液位报警传感器PZC系列磁式液位、报警传感器为普通型液位、报警传感装置，本产品一般用连接器件于石油、化工、医药、锅炉、造纸、食品、冶金等行业无爆炸混合物场合容器液位显示及报警。
