远传磁翻板液位计的工作原理

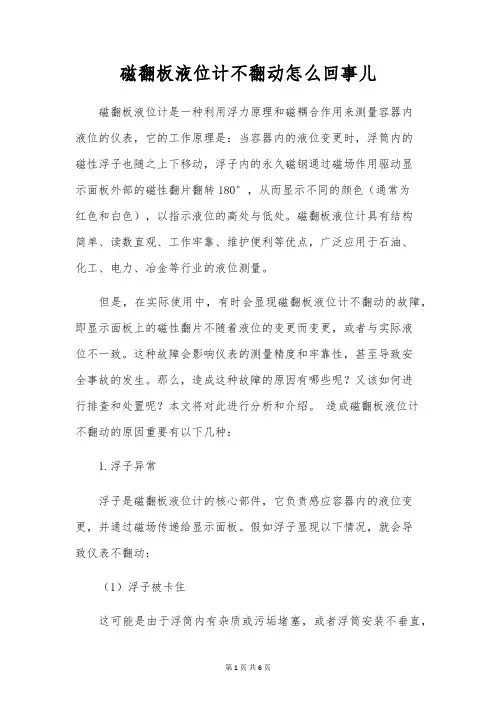

磁翻板液位计不翻动怎么回事儿
磁翻板液位计不翻动怎么回事儿磁翻板液位计是一种利用浮力原理和磁耦合作用来测量容器内液位的仪表，它的工作原理是：当容器内的液位变更时，浮筒内的磁性浮子也随之上下移动，浮子内的永久磁钢通过磁场作用驱动显示面板外部的磁性翻片翻转180°，从而显示不同的颜色（通常为红色和白色），以指示液位的高处与低处。
磁翻板液位计具有结构简单、读数直观、工作牢靠、维护便利等优点，广泛应用于石油、化工、电力、冶金等行业的液位测量。
但是，在实际使用中，有时会显现磁翻板液位计不翻动的故障，即显示面板上的磁性翻片不随着液位的变更而变更，或者与实际液位不一致。
这种故障会影响仪表的测量精度和牢靠性，甚至导致安全事故的发生。
那么，造成这种故障的原因有哪些呢？又该如何进行排查和处置呢？本文将对此进行分析和介绍。
造成磁翻板液位计不翻动的原因重要有以下几种：1.浮子异常浮子是磁翻板液位计的核心部件，它负责感应容器内的液位变更，并通过磁场传递给显示面板。
假如浮子显现以下情况，就会导致仪表不翻动：（1）浮子被卡住这可能是由于浮筒内有杂质或污垢堵塞，或者浮筒安装不垂直，或者浮子吸附了铁屑等导致的。
这时，浮子无法随着液位上下移动，或者移动受阻。
（2）浮子损坏这可能是由于浮子经受过大的压力而变形或裂开，或者浮子内部的永久磁钢退磁或松动，或者浮子与介质发生化学反应而腐蚀等导致的。
这时，浮子无法产生充足的磁场，或者与显示面板失去同步。
（3）浮子选型错误这可能是由于浮子与介质的密度不匹配，或者浮子与显示面板的极性相反等导致的。
这时，浮子无法正常地浮起或下沉，或者无法驱动显示面板正确地翻转。
2.显示面板异常显示面板是磁翻板液位计的指示部件，它负责将浮子传递过来的信号转换为可视化的颜色变更。
假如显示面板显现以下情况，就会导致仪表不翻动：（1）翻片异常这可能是由于翻片与导轨之间的间隙过小或过大，或者翻片中的永久磁钢过小或退磁，或者翻片的重心不在中心点等导致的。
磁翻板液位计利用干簧管进行远传的原理
磁翻板液位计利用干簧管进行远传的原理液位测量对于工业生产来说是一项极其重要的生产数据，大量的生产工艺都需要相应的液位数据的支持，磁翻板液位计是一种在液位测量量领域特别常见的仪表装置，该产品既能实现就地显示也可以通过远传装置进行液位信号的输，远传磁翻板液位计的远传变送器是利用干簧管来实现液位转换的。
干簧管（Reed Switch）也称舌簧管或磁簧开关，是一种磁敏的特殊开关，是干簧继电器和接近开关的主要部件。
它通常有两个软磁性材料做成的、无磁时断开的金属簧片触点，有的还有第三个作为常闭触点的簧片。
这些簧片触点被封装在充有惰性气体(如氮、氦等)或真空的玻璃管里，玻璃管内平行封装的簧片端部重叠，并留有一定间隙或相互接触以构成开关的常开或常闭触点。
只要用磁铁接近它，干簧管两个节点就会吸合在一起，使电路导通。
磁翻板液位计的远传部分是由一个与浮子测量管长度相同与接近的变送测量管，这个变送测量管内就是整齐排列的一排干簧管，磁浮子随着液面的运动，就会触发相应位置的干簧管动作，经过测量与转换电路的变送，转换成标准的信号。
润中仪表科技有限公司专业从事远传磁翻板液位计的生产多年，对于磁翻板通过干簧管实现信号远传的特性非常的了解，也在生产的磁翻板液位计上通常会使用到干簧管，干簧管质量的好坏直接影响到磁翻板液位计的远传的精度与使用寿命，那么如何选择干簧管就是我们生产厂家一定要注意的。
也是终端的使用客户需要作了解的，本文就如何选择干簧管作了同个简要要说明。
第一：首先我们需要确定所生产的产品是走高端路线还是低端，产品的定位是怎样的？如果你确定就是要把产品销出去而不照顾到客户的使用那就另当别论了，质好的干簧管虽然成本高于质差的，但是能够得到稳定优质的产品质量是很划算的，润中仪表作为专业的磁翻板液位计生产企业，一直以来都是以客户的需求为最高目标，因此对于原材料的选购与检验非常的严格，绝不容许品质低劣的原料流入生产，也不容许不合格的产品流入市场。

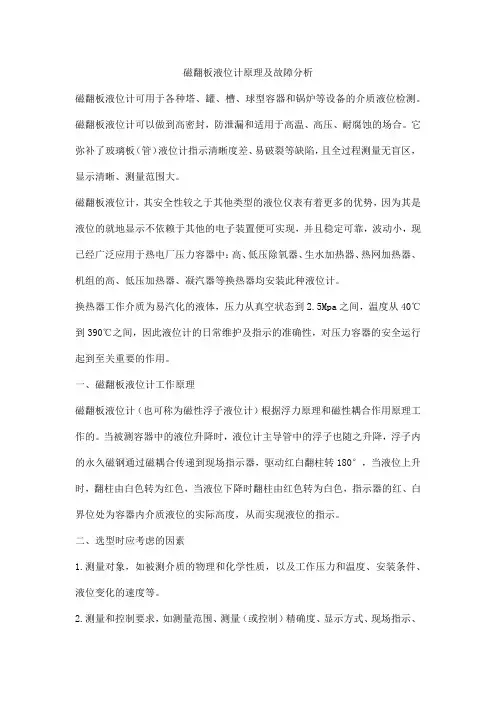

磁翻板液位计原理及故障分析
磁翻板液位计原理及故障分析磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
磁翻板液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。
它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。
磁翻板液位计，其安全性较之于其他类型的液位仪表有着更多的优势，因为其是液位的就地显示不依赖于其他的电子装置便可实现，并且稳定可靠，波动小，现已经广泛应用于热电厂压力容器中：高、低压除氧器、生水加热器、热网加热器、机组的高、低压加热器、凝汽器等换热器均安装此种液位计。
换热器工作介质为易汽化的液体，压力从真空状态到2.5Mpa之间，温度从40℃到390℃之间，因此液位计的日常维护及指示的准确性，对压力容器的安全运行起到至关重要的作用。
一、磁翻板液位计工作原理磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用原理工作的。
当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
二、选型时应考虑的因素1.测量对象，如被测介质的物理和化学性质，以及工作压力和温度、安装条件、液位变化的速度等。
2.测量和控制要求，如测量范围、测量（或控制）精确度、显示方式、现场指示、远距离指示、与计算机的接口、安全防腐、可靠性及施工方便性。
3.还要考虑到磁性材料的退磁问题，退磁导致液位计不能正常工作，测量结果也可能不准。
三、磁翻板液位计特点测量范围大，不受容器高度的限制。
指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
适合容器内液体介质的液位、界面的测量。
除现场指示，还可配远传变送器、报警开关、检测功能齐全。
结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

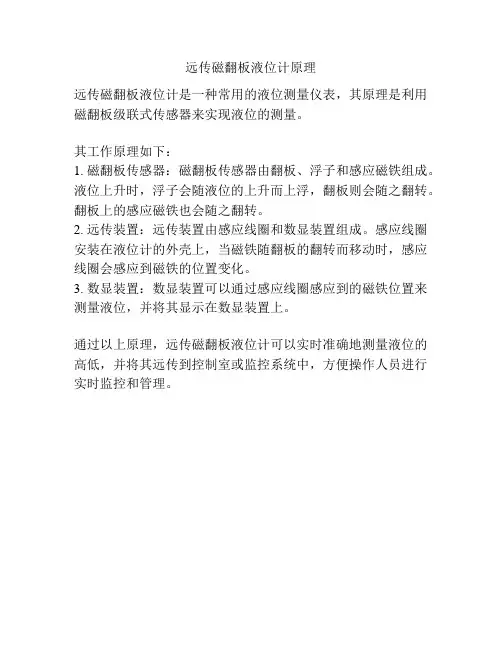

远传磁翻板液位计原理
远传磁翻板液位计原理
远传磁翻板液位计是一种常用的液位测量仪表，其原理是利用磁翻板级联式传感器来实现液位的测量。
其工作原理如下：
1. 磁翻板传感器：磁翻板传感器由翻板、浮子和感应磁铁组成。
液位上升时，浮子会随液位的上升而上浮，翻板则会随之翻转。
翻板上的感应磁铁也会随之翻转。
2. 远传装置：远传装置由感应线圈和数显装置组成。
感应线圈安装在液位计的外壳上，当磁铁随翻板的翻转而移动时，感应线圈会感应到磁铁的位置变化。
3. 数显装置：数显装置可以通过感应线圈感应到的磁铁位置来测量液位，并将其显示在数显装置上。
通过以上原理，远传磁翻板液位计可以实时准确地测量液位的高低，并将其远传到控制室或监控系统中，方便操作人员进行实时监控和管理。
磁翻板液位计
9：注意事项
1、磁翻板液位计本体周围不容许有导磁物质接近， 禁用铁丝固定，否则会影响磁翻板液位计的正常 工作； 2、 如自行采用伴热管路时，必须选用非导磁材 料，如紫铜管等。伴热温度根据介质情况确定； 3、磁翻板液位计安装必须垂直，磁翻板液位计与 容器引管间应装有球阀，便于检修和清洗； 4、介质内不应含有固体杂质或磁性物质，以免对 浮子造成卡阻； 5、使用前应先用校正磁钢将零位以下的小球置成 红色，其它球置成白色； 6、打开底法兰，装入磁性浮子（注意：重端带磁 性一端向上，不能倒装。）；
7、调试时应先打开上部引管阀门，然后缓慢开启 下部阀门，让介质平稳进入主导管（运行中应避 免介质急速冲击浮子，引起浮子剧列波动，影响 显示准确性），观察磁性红白球翻转是否正常， 然后关闭下引管阀门，打开排污阀，让主导管内 液位下降，据此方法操作三次，确属正常，即可 投入运行（腐蚀性等特殊液体除外）； 8、 应根据介质情况，不定期清洗主导管清除杂 质； 9、对超过一定长度（普通型＞3米、防腐型＞2米） 的液位计，需增加中间加固法兰或耳攀作固定支 撑，以增加强度和克服自身重量； 10、磁翻板液位计的安装位置，应避开或远离物 料介质进出口处，避免物料流体局部区域的急速 变化，影响液位测量的准确性；
7.2 特殊型浮子 如图所示，所有指示器的0刻度线与下法兰中心线对齐，特 殊浮子型号代码为T。 优点： 与玻璃液位计直观显示相同，没有 显示差异。 使用时注意： （1）通过调整浮子的重量使浮子的浸没 深度与浮子的磁钢中心线重合，不同的 介质密度对应于不同的浮子重量。 （2）浮子不能互换，不能批量生产。 （3）提供介质密度须准确。
4：远传信号变送器
4.1 原理
ER远传信号变送器由夹持安装在
测量管上的一根不锈钢管组成，管内部 装有干簧链和电阻串。随着测量管内液 位的变化， 浮子中的磁铁触发不同的干 簧管从而使整串电阻器的阻值随液位的 变化而改变，经过转换输出4-20mA的电 流信号。

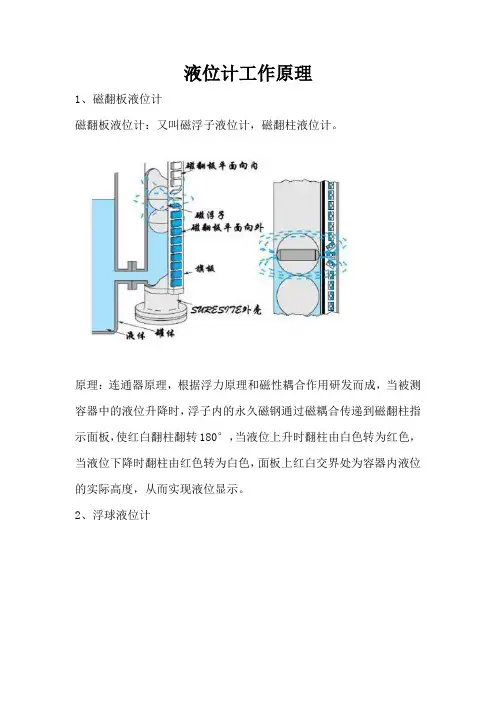

液位计工作原理
液位计工作原理1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。
原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。
2、浮球液位计原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计原理：它是利用力学平衡原理设计制作的。
当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。
液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
4、雷达液位计原理：雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
5、磁致伸缩液位计原理：磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。
在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。
在浮子内部有一组永久磁环。
当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。
远传液位计工作原理
远传液位计工作原理远传液位计是一种用于测量容器内液体或固体物料水平高度的仪器。
它通过不同的原理来实现液位的测量，常见的有压力式液位计、浮子液位计、毛细管液位计、导波雷达液位计等。
本文将重点介绍远传液位计的工作原理，以帮助读者更好地理解这种仪器的工作方式。
远传液位计的工作原理可以简单概括为：利用特定的物理量来测量液位，并将测量结果转化为标准信号输出。
下面将详细介绍几种常见的远传液位计工作原理。
1. 压力式液位计压力式液位计是利用液体对压力的作用来测量液位高度的一种仪器。
当液体的液位高度增加时，容器内的压力也会增加。
压力式液位计通过测量容器底部的压力来确定液位高度。
它通常包括一个测压传感器和一个液位变送器。
测压传感器安装在容器底部，用于测量液体对容器底部的压力。
液位变送器将测得的压力信号转化为标准信号输出，如4-20mA电流信号或0-10V电压信号，用于显示或控制液位。
2. 浮子液位计浮子液位计是利用浮子的浮沉来测量液位高度的一种仪器。
浮子通常连接着一个传感器，当液位高度变化时，浮子也会上下移动，传感器可以检测到这种运动，并将其转化为标准信号输出。
浮子液位计适用于各种液体，但对液体的密度和粘度有一定要求。
3. 毛细管液位计毛细管液位计是利用毛细管的毛细现象来测量液位高度的一种仪器。
毛细管的一端浸入液体中，液位高度会影响毛细管内的液体高度，从而改变毛细管的液面张力。
通过测量毛细管内的压力差或液面张力的变化来确定液位高度。
毛细管液位计适用于测量小容器内的液位高度。
4. 导波雷达液位计导波雷达液位计是利用微波信号在液体表面的反射来测量液位高度的一种仪器。
它通过发射微波信号并接收反射信号来确定液位高度。
由于微波信号在液体和气体界面的反射特性不同，因此可以准确地测量液位高度。
导波雷达液位计适用于各种液体和固体物料的测量。
总之，远传液位计通过不同的原理来测量液位高度，并将测量结果转化为标准信号输出，以满足显示、记录或控制的需要。
磁翻板液位计详细介绍
• 高温高压型 • 承受最大工作压力：超 过10MPa（20 MPa以下） • 最高工作温度：200～ 450℃ • 测量范围：0~6m • 测量介质密度： • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
• 防爆型 • 承受最大工作压力：： 10Mpa以下 • 最高工作温度：120℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
磁位计：又叫磁浮子液 位计，磁翻柱液位计。 原理：连通器原理，根据浮力 原理和磁性耦合作用研发而 成，当被测容器中的液位升 降时，浮子内的永久磁钢通 过磁耦合传递到磁翻柱指示 面板，使红白翻柱翻转180°， 当液位上升时翻柱由白色转 为红色，当液位下降是翻柱 由红色转为白色，面板上红 白交界处为容器内液位的实 际高度，从而实现液位显示。
• • • • • • • • • • •
磁翻板液位计 分类： 1、 普通型 2、防腐型 3、伴热型 4、防霜型 5、高温型 6、高压型 7、防爆型 8、高温高压型 9、低密度型 10、顶装型
1: 旋塞 2: 测量管 3: 指示器标记 4: 玻璃板 5: 刻度盘
6: 浮子 11: 零刻度 7: 液位 12: 厂标牌 8: 指示器显示的位置 13: 排污阀 9: 磁浮子指示器 14: 铭牌 10: 测量零点（法兰中心）
• 顶装型 • 承受最大工作压力： 1.6MPa • 最高工作温度：200℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
基本参数： 测量长度、介质、密度、压力、温度、 安装方式、连接形式、其他特殊要求 （如电信号、通讯协议、截止阀等）
磁翻板液位计
磁翻板液位计关键字：磁翻板液位计，液位计磁翻板液位计概述：TW-UZ型磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。
TW-UZ型磁翻板液位计系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。
界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
TW-UZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
磁翻板液位计技术参数:● 正常工作条件环境温度－25℃～70℃相对湿度 5%～100% （包括凝露和直接湿）大气压力 86MPa～108MPa● 测量范围 500mm～3000mm分档● 测量精度浮子式指示器±20mm翻柱式指示器±20mm● 工作压力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa● 介质密度 0.5g/cm3～1.8g/cm3分档● 介质粘度≤0.05Pa²s● 介质温度 -25～80℃ 、（高温型0～200℃）、（专利高温型0～450℃）● 跟踪速度≤0.8m/s● 接触介质材料 1Cr18Ni9Ti 聚四氟乙烯● 控制点误差±10mm● 回差不超过基本误差● 重复性误差不超过基本误差● 开关控制点的接点容量 AC或DC220V;1A（纯阻性负载）● 控制点间最小间距（mm） 60● 外壳防护等级 IP54● 显示仪表 XMT-124D数字显示表（可设定上下限报警及输出4～20mA信号）外形尺寸160³80³180● 防爆等级dⅡBT4磁翻板液位计主要技术指标:1、量程范围（mm）：299～809992、介质密度（g/cm3）：0.49～1.993、介质粘度：≤0.019Pa.S4、工作温度℃：-39.9～349.995、压力等级（MPa）：≤31.996、测量精度（mm）：≤±9.997、安装方式：侧装式、顶装式、底装式8、防护等级：IP64.999、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）10、传输方式：4～20mA 或开关量11、接口法兰：PN4.0 DN25 HG20593（侧装式）磁翻板液位计结构及工作原理:1、基本型根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
翻板式液位计原理
翻板式液位计原理
翻板式液位计是一种新型的液位测量仪表，它的外形与普通的浮球液位计很相似，但它有一个独特的装置，即当液位升到一定高度时，翻板翻转一周，同时指示出相应的翻板位置。
由于翻板翻转一周，所以它有两个翻板，一个是固定翻板，另一个是活动翻板。
由于固定翻板与活动翻板上都装有磁钢，所以它们可以在同一时间内分别反映出固定和活动液位。
翻板式液位计具有如下特点：
（1）采用磁性浮球作为指示元件，不受介质密度、压力、
温度变化的影响，可用于高温、高压介质的测量。
当液体介质面升到一定高度时翻板翻转一周指示出相应的翻板位置。
（2）在测量过程中不需要对介质进行任何处理，而且能保
持稳定可靠的工作状态。
（3）由于浮球在运动时需要一定的动力才能翻转一周，因
此浮球的位置变化会直接影响到液位指示的准确度。
因此必须根据需要定期调整浮球位置以保持正确的液位指示。
（4）浮球在运动时受到容器内压力的作用而产生位置变化，因此当压力消失时浮球也会随之下沉到容器底部。
—— 1 —1 —。
简述磁翻板液位计的结构、工作原理和特点
简述磁翻板液位计的结构、工作原理和特点
1、磁翻板液位计的结构
磁翻板液位计主要由浮筒、翻板指示器（由红、白双色小磁翻板和标尺组成）、磁浮子、连接法兰、底部法兰和排污阀等组成标准型的磁翻板液位计，另外，可通过在浮筒外加装远传变送器（干簧管变送器），构成可以实现测量数据输出的远传型磁翻板液位计。
2、磁翻板液位计的工作原理
磁翻板液位是根据连通器原理、阿基米德浮力原理和磁性耦合作用原理工作的，其连接法兰分别与容器的上、下引管法兰相连接,形成连通器，使容器和浮筒内的液位相等。
当容器内的液位上下浮动时，浮筒内的磁浮子也随之上下浮动，当液体上升时，磁浮子上移，磁浮子内的磁钢通过磁耦合传递到翻板指示器，驱动红、白双色小磁翻板转动180°，即由白色翻动变成红色；反之，当液位下降时，双色小磁翻板由红色翻动变成白色，红色小磁翻板和白色小磁翻板的分界处即为容器内介质液位的实际高度，同时在面板标尺上可读得液位高度，浮筒底部的排污阀在清洗或调试时使用。
远传型磁翻板液位计也是应用了磁性耦合作用原理，通过加装在浮筒外的远传变送器（干簧管变送器）中的干簧管受磁浮子磁场的吸合来实现远传电路的电阻变化，依次经过处理后输出一个随磁浮子高度线性变化的4~20mA直流电流信号，上传到PLC或DCS。
3、磁翻板液位计的特点
磁翻板液位计具有：结构简单、安装方便、维护方便、密封性好、安全性高、可靠性高、较高的测量精度、测量范围大和就地读数清晰直观等优点。
远传型磁翻板液位计的简洁型功能 液位计常见问题解决方法
远传型磁翻板液位计的简洁型功能液位计常见问题解决方法磁翻板液位计的分类有很多种，其中通过基本型磁翻板液位计扩展进行信号远传的类型，被称为远传型磁翻板液位计，又被称为电远传磁翻板液位计。
远传型磁翻板液位计适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。
依据在容器中安装位置的不同，供应侧装和顶装两种形式。
依据工作介质不同，供应不锈钢和ABS、PP—R工程塑料三种材质，其中ABS、PP—R材质适用于酸、碱等腐蚀性介质。
特点1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。
2、配上下限开关输出，可实现远距报警，限位掌控。
3、配变送器可实现液位远距报指示，检测与掌控。
结构及工作原理1、基本型依据浮力原理，浮子在测量管内随远传型磁翻板液位计主导管中的液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传在远传型磁翻板液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出在远传型磁翻板液位计立管上由用户设定上、下限位置安装掌控器，掌控器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使开关动作时，实现报警或限位掌控1、上下限开关输出由具有自保持作用的舌簧开关和转换器构成，舌簧开关和转换器分别安装于现场和掌控室，由转换器供应三对触点开关。
2、电远传由测量单元和变送单元两部分构成。
3、本安防爆a 带本安防爆，上、下限开关输出型防爆开关由舌簧开关和带继电器触点的安全栅构成，可向用户直接供应一对常开或常闭触点。
如用户需更多触点可特别设计订货。
b 带本安防爆远传型适合使用于类电气设备（工厂用）、C级气体，高表面温度组别T4（135℃）。
c 使用注意事项变送器外壳设有外接地，用户使用时必需牢靠接地。
磁翻板液位计正确使用及安装及工作原理
磁翻板液位计正确使用及安装及工作原理磁翻板液位计正确使用及安装磁翻板液位计如何装正确使用及安装：1、磁翻板液位计安装必需垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；2、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避开介质急速冲击浮子，引起浮子剧列波动，影响显示精准性），察看磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特别液体除外）；3、应依据介质情况，不定期清洗主导管清除杂质；4、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；5、磁翻板液位计的安装位置，应避开或阔别物料介质进出口处，避开物料流体局部区域的急速变化，影响液位测量的精准性；6、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。
）；7、磁翻板液位计本体四周不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；8、如用户自行接受伴热管路时，必需选用非导磁材料，如紫铜管等。
伴热温度依据介质情况确定；9、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；10、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；11、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避开介质急速冲击浮子，引起浮子剧列波动，影响显示精准性），察看磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特别液体除外）；12、对超过确定长度（一般型3米、防腐型2米）的液位计，需加添中心加固法兰或耳攀作固定支撑，以加添强度和克服自身重量；13、当配有远传配套仪表时需做到如下几条：a）应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；b）远传配套仪表上感应面应面对和紧贴主导管；c）远传配套仪表零位应与液位计零位指示处在同一水平线上；d）远传配套仪表与显示仪表或工控机之间的连线建议单独穿保护管敷设或用屏蔽二芯电缆敷设；e）接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应适时盖上。
磁翻板液位计原理
磁翻板主要技术参数
•
三、主要技术参数
•
1、量程：300～5000mm (超过5000mm属于特殊订
货设计)
•
2、误差：±10mm；
•
3、输出信号：4～20mA.DC（两线制）；
•
4、负载电阻：≤550Ω；
•
5、供电电压：24V.DC；
•
6、出线口：M20×1.5（内）或1/2NPT；
•
7、环境温度：-40～+350℃；
磁翻板液位计原理
招远市东朋自动化仪表有限公司
翻板液位计--磁性翻板液位计--液位计
• 磁性浮子式液位计安装于桶槽外侧延伸管上，桶槽内部的 液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性 开关，做为电气接点信号输出，或装置液位传送器做远距 离液位信号传送及液位控制。该液位计是具有可靠的安全 性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于 易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液 位检测手段变得简单和可靠安全。磁浮子液位计具有就地 显示的直读式特性。不需多组液位计组合。有着单体进行 全量程测量、设备少开孔，显示清晰，标志醒目，读数直 观等优点。当磁翻板液位计直接配带显示仪时可省去该系 统信号检测的中间变送从而提高其传输精度。
翻板液位计的选购
• 磁翻板液位计又称磁性液位计,磁翻柱液位计,磁浮子液位 计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液 位计不能在高温高压下工作且易碎的多重缺点.
•
磁翻板液位计有侧装和顶装二种安装方式,无论那种
方式都可以捆绑远传装置,使磁浮子液位计即可以就地显
示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称
• 一、UHZ型磁翻板液位计，可配置MY型液位变送器， 用以实现液位信号远传的数/模显示。
磁翻板液位计使用说明书
磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。
该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。
通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。
本液位计的电子元件几乎没有电容器、电感等储能元器件。
可以叠加HART通讯协议，也可以使用RS485总线通讯。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
磁翻板液位计经典培训资料_图文(精)
磁翻板液位计一.工作原理:磁翻板液位计是根据磁极耦合原理、阿基米德 (浮力定律等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
下图中所示安装形式在公司中常用的为 A 型和 B 型。
A 型顶装式磁翻板液位计分为上下两部分, 上部在容器顶部, 下部安装在容器内, 由法兰与容器法兰连接。
液下部分导管内浮子由连杆与上部导管内磁性头连成一体。
当液体变化时, 浮子带动磁钢在导管内上下运动, 带动显示部分红白指示球翻转,在面板上读得液位高度。
B 型侧装式磁翻板液位计有一个容纳浮球的腔体(称为主体管或外壳,它通过法兰或其他接口与容器组成一个连通器; 这样它腔体内的液面与容器内的液面是相同高度的, 所以腔体内的浮球会随着容器内液面的升降而升降; 这时候我们并不能看到液位, 所以我们在腔体的外面装了一个翻柱显示器, 因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢, 它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转 180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转 180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色,两色交界处即是液面的高度。
A 型和B 型两种液位计虽然在外观和结构上有所区别, 但是其关键工作部分和工作原理基本相同,主要为磁翻板和磁变送器两部分需要在此另行说明磁翻板部分的图示如下图所示, 对应本图为侧装式磁翻板液位计的磁翻部分描述,顶装式的区别唯一在于磁浮子不在浮球内,而是通过连杆连接下部浮球。
为了扩大液位计的使用范围, 还可以根据相关标准及要求增加液位变送装置,以输出多种电信号。
其中, 4~20mA 电流信号是比较常用的一种。
比如:在监测液位的同时磁控开关信号可用于对液位进行控制或报警; 在翻柱液位计的基础上增加了4~20mA 变送传感器,在现场监测液位的同时,将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。
翻板液位计工作原理
翻板液位计工作原理
翻板液位计是一种常用于测量液体的液位高低的仪器。
它的工作原理基于液体压力的传导和力学的原理。
翻板液位计通常由一个U型管和一个浮子构成。
浮子通常是
由轻巧的材料制成，例如塑料或钢。
当液位升高时，浮子会随之上升，而当液位降低时，浮子则下降。
在U型管内部，有一系列的翻板连杆固定在一条杠杆上。
每
个翻板连杆都与浮子连接，并随着浮子的运动而翻动。
每个翻板上都有一个指示器，用来指示液位的高低。
当液位升高时，浮子上升，通过连杆的翻动将指示器转动到上方，显示高液位。
相反，当液位下降时，浮子下降，连杆也会翻转，将指示器指向下方，显示低液位。
液体的压力通过浮子传导到连杆上，从而将液位的变化转化为机械运动。
这种机械运动通过指示器的转动来显示液位的高低。
翻板液位计具有简单、可靠的特点，广泛应用于各种工业领域中。
它们可以适用于不同类型的液体，例如水、油和化学物质。
同时，翻板液位计可以根据实际需求进行定制，满足不同工艺过程的要求。
远传液位计工作原理
远传液位计工作原理远传液位计是一种用于测量液体高度、液位、体积以及液体密度的仪器。
其工作原理是通过浮球、浮子、浮筒等浮力式测量元件，将测量的液位信号转换为电信号，然后通过数据接口传输到远程终端，实现液位的监控、控制和远程传输。
远传液位计主要由浮力测量元件、传感器、信号转换器、数据传输接口等组成。
浮力测量元件是远传液位计的核心部分，其工作原理是利用浮力平衡原理，将浮子的浮力与所测液体的重力平衡，从而测量液位的高度。
浮力测量元件根据不同的测量原理，可分为浮球式、浮子式、浮筒式等。
其中，浮球式液位计最为常见，其浮球在液面上下浮动，通过传感器感应浮球位置的变化，将测量信号转换成电信号输出。
传感器是将浮力测量元件的机械信号转换成电信号的重要组成部分。
常用的传感器有电阻式、电容式、压电式等。
电阻式传感器的工作原理是利用导电性材料的电阻值随受力变化而变化，将机械信号转换成电信号输出。
电容式传感器则是利用电容随受力变化而变化的特性，将机械信号转换为电信号。
压电式传感器则是利用壳体内的压电晶体产生电荷随受力变化而变化的原理，将机械信号转换成电信号输出。
信号转换器是将传感器输出的电信号进行放大、滤波、线性化等处理，以满足远程数据传输的要求。
信号转换器通常包括模拟转换器和数字转换器。
模拟转换器将传感器输出的模拟电信号转换成标准信号，如4-20mA电流信号或0-5V电压信号。
数字转换器则将模拟信号转换成数字信号，并通过通讯接口传输到远程终端。
数据传输接口是远传液位计与远程终端之间的连接接口，通常包括有线接口和无线接口。
有线接口通常是通过RS485、RS232等串口协议进行数据传输。
无线接口则可采用GPRS、3G、4G等通讯协议进行数据传输。
综上所述，远传液位计是一种通过浮力式测量元件将液位信号转换成电信号，并通过数据传输接口实现液位的监控、控制和远程传输的仪器。
其工作原理简单、精度高、可靠性好，已得到广泛应用。
磁翻板液位计远传原理
磁翻板液位计远传原理
磁翻板液位计是一种常用的液位测量仪器，它通过磁性翻板的翻转来反映液位高度。
而磁翻板液位计远传原理则是指将磁翻板液位计的测量结果通过远程传输的方式传送到监控中心或其他需要的地方。
磁翻板液位计远传原理的实现需要借助于现代通信技术，如无线通信、有线通信等。
在实际应用中，通常采用无线通信方式，将磁翻板液位计的测量结果通过无线信号传输到接收器，再通过有线或无线网络传输到监控中心或其他需要的地方。
磁翻板液位计远传原理的优点在于可以实现实时监测和远程控制，大大提高了液位测量的效率和精度。
同时，它还可以避免人工巡检和操作带来的安全隐患，减少了人力和物力的浪费。
在实际应用中，磁翻板液位计远传原理被广泛应用于石油、化工、水处理等行业中，用于监测储罐、管道、池塘等液位的变化。
通过远程传输，可以及时发现液位异常情况，避免事故的发生，保障生产安全。
磁翻板液位计远传原理是一种高效、安全、可靠的液位测量方式，它的应用可以大大提高液位测量的效率和精度，同时也可以保障生产安全。
随着通信技术的不断发展，磁翻板液位计远传原理的应用前景将会更加广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
远传磁翻板液位计的工作原理
远传磁翻板液位计是一种常用的液位计产品，被广泛应用于电力、石油、化工、冶金、环保等行业，对生产过程中的各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测及自动化控制。
该液位计结构简单、观察直观、清晰、不堵塞、不渗漏、安装方便、维修简单，具有使用灵活、性能稳定、可靠性高等优点。
一、远传磁翻板液位计的构成：
远传型磁翻板液位计是一种结构简单、使用方便的液位控制装置，它由基本型与干簧管远传变送器两部分组合而成。
二、远传磁翻板液位计的原理：
由于远传磁翻板液位计是由磁翻板液位计和干簧管远传变送器构成的，下面就结合远传磁翻板液位计的2个组成部分分别介绍其工作原理。
1、磁翻板液位计的工作原理
远传磁翻板液位计构成中的基本型，即磁翻板液位计，也称为磁浮子液位计，它是基于连通器结构、浮力原理和磁性耦合特性实现液位的实时测量。
当被测容器中的液位升降时，主测量管内用于感知液位变化的磁性浮子也随之升降，浮子内的磁钢通过磁性耦合驱动主测量管外部的磁性翻片翻转180°，翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置。
当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处即为容器内液位的实际高度，从而实现液位的准确测量，进行就地显示。
2、干簧管远传变送器的工作原理：
但在现代工业化生产中，现场被测装置内的液位通常需要进行远程监控，从而出现了干簧管远传变送器装置。
干簧管远传变送器的工作原理是，将干簧管远传变送器装置的外保护管捆绑在液位计的主测量管外表面上，使变送器内的干簧管元件处在主测量管内磁浮子磁耦合范围内。
当主体管内的磁浮子随液位升降时，浮子内的磁钢便使传感器内相对应位置上的干簧管的触点吸合，引起连入回路的电阻数目发生变化，产生随液位变化相对应的电阻信号；再通过信号转换器，就可以把电阻信号转化为4～20mA的电流标准信号输出。
该信号可方便地与电动型仪表、显示仪配套使用，达到显示、控制、调节和报警的目的。
标签:
远传磁翻板液位计。
