磁翻板液位计结构图
主流液位计工作原理(图文详解)

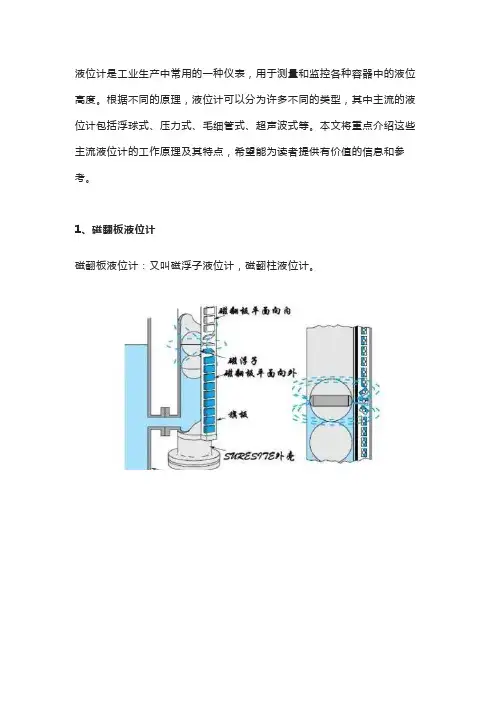

液位计是工业生产中常用的一种仪表，用于测量和监控各种容器中的液位高度。
根据不同的原理，液位计可以分为许多不同的类型，其中主流的液位计包括浮球式、压力式、毛细管式、超声波式等。
本文将重点介绍这些主流液位计的工作原理及其特点，希望能为读者提供有价值的信息和参考。
1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。
原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。
2、浮球液位计原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
3、钢带液位计原理：它是利用力学平衡原理设计制作的。
当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。
液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
4、雷达液位计原理：雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
5、磁致伸缩液位计原理：磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。
在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。
KOBOLD磁翻板液位计正确安装说明
KOBOLD磁翻板液位计正确安装说明
可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。
它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。
产品优势：
·安装简单
·由于密封触点，电气使用寿命长
·测量管和浮子之间存在空气间隙，具有高度的操作可靠性
·可以用一个浮子监控多个级别
·提供开/关功能或转换触点
KOBOLD磁翻板液位计结构图：
正确安装说明：
1、磁翻板液位计安装时要保持垂直，以保证浮在在管体内上下运动自如。
2、在被测罐体和液位计之间应安装截止阀，以便于清洗液位计时切断液体。
3、磁翻板液位计周围不容许有导磁体靠近，否则可以直接通过影响液位计正常工作。
5、磁翻板液位计投入运行时应先打开下引液管阀门让介质缓慢进入管体，避免液体急速进入带动浮子急速上升，从而造成造成面板翻转失灵和乱翻。
如果发生这种情况，需要用磁钢对面板进行纠正
6、为了浮子在前期运输和安装打压时损坏，出厂前浮子一般放置于管体外侧。
待液位计安装施工完毕，管道压力测试正常后，打开底部排污法兰，再将浮子装入液位计管体内，浮球浮子重的一头朝上，防止装反。

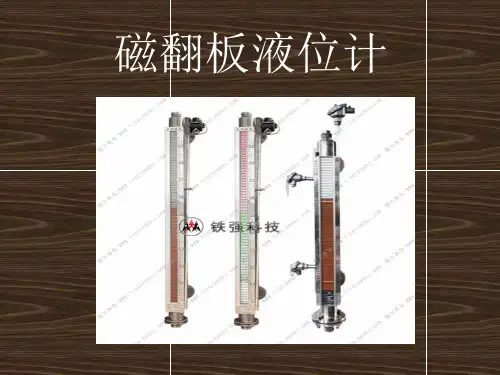

磁翻板液位计详细介绍
• 高温高压型 • 承受最大工作压力：超 过10MPa（20 MPa以下） • 最高工作温度：200～ 450℃ • 测量范围：0~6m • 测量介质密度： • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
• 防爆型 • 承受最大工作压力：： 10Mpa以下 • 最高工作温度：120℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
磁位计：又叫磁浮子液 位计，磁翻柱液位计。 原理：连通器原理，根据浮力 原理和磁性耦合作用研发而 成，当被测容器中的液位升 降时，浮子内的永久磁钢通 过磁耦合传递到磁翻柱指示 面板，使红白翻柱翻转180°， 当液位上升时翻柱由白色转 为红色，当液位下降是翻柱 由红色转为白色，面板上红 白交界处为容器内液位的实 际高度，从而实现液位显示。
• • • • • • • • • • •
磁翻板液位计 分类： 1、 普通型 2、防腐型 3、伴热型 4、防霜型 5、高温型 6、高压型 7、防爆型 8、高温高压型 9、低密度型 10、顶装型
1: 旋塞 2: 测量管 3: 指示器标记 4: 玻璃板 5: 刻度盘
6: 浮子 11: 零刻度 7: 液位 12: 厂标牌 8: 指示器显示的位置 13: 排污阀 9: 磁浮子指示器 14: 铭牌 10: 测量零点（法兰中心）
• 顶装型 • 承受最大工作压力： 1.6MPa • 最高工作温度：200℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
基本参数： 测量长度、介质、密度、压力、温度、 安装方式、连接形式、其他特殊要求 （如电信号、通讯协议、截止阀等）
磁翻板液位计

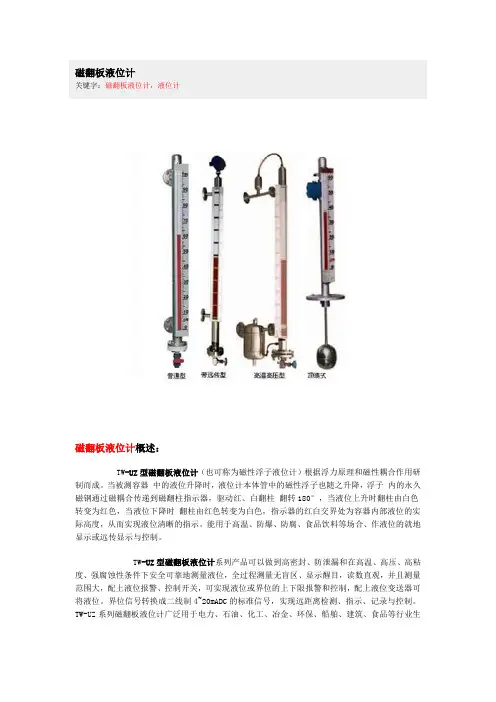

磁翻板液位计关键字：磁翻板液位计，液位计磁翻板液位计概述：TW-UZ型磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。
TW-UZ型磁翻板液位计系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。
界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
TW-UZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
磁翻板液位计技术参数:● 正常工作条件环境温度－25℃～70℃相对湿度 5%～100% （包括凝露和直接湿）大气压力 86MPa～108MPa● 测量范围 500mm～3000mm分档● 测量精度浮子式指示器±20mm翻柱式指示器±20mm● 工作压力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa● 介质密度 0.5g/cm3～1.8g/cm3分档● 介质粘度≤0.05Pa²s● 介质温度 -25～80℃ 、（高温型0～200℃）、（专利高温型0～450℃）● 跟踪速度≤0.8m/s● 接触介质材料 1Cr18Ni9Ti 聚四氟乙烯● 控制点误差±10mm● 回差不超过基本误差● 重复性误差不超过基本误差● 开关控制点的接点容量 AC或DC220V;1A（纯阻性负载）● 控制点间最小间距（mm） 60● 外壳防护等级 IP54● 显示仪表 XMT-124D数字显示表（可设定上下限报警及输出4～20mA信号）外形尺寸160³80³180● 防爆等级dⅡBT4磁翻板液位计主要技术指标:1、量程范围（mm）：299～809992、介质密度（g/cm3）：0.49～1.993、介质粘度：≤0.019Pa.S4、工作温度℃：-39.9～349.995、压力等级（MPa）：≤31.996、测量精度（mm）：≤±9.997、安装方式：侧装式、顶装式、底装式8、防护等级：IP64.999、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）10、传输方式：4～20mA 或开关量11、接口法兰：PN4.0 DN25 HG20593（侧装式）磁翻板液位计结构及工作原理:1、基本型根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
侧装式磁翻板液位计的设计结构

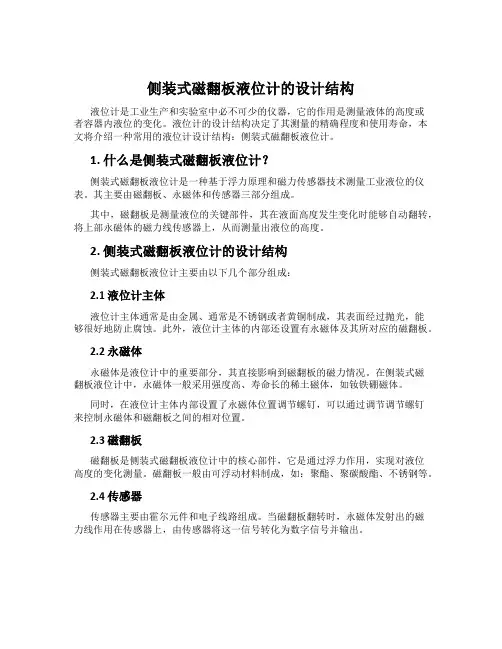

侧装式磁翻板液位计的设计结构液位计是工业生产和实验室中必不可少的仪器，它的作用是测量液体的高度或者容器内液位的变化。
液位计的设计结构决定了其测量的精确程度和使用寿命，本文将介绍一种常用的液位计设计结构：侧装式磁翻板液位计。
1. 什么是侧装式磁翻板液位计？侧装式磁翻板液位计是一种基于浮力原理和磁力传感器技术测量工业液位的仪表。
其主要由磁翻板、永磁体和传感器三部分组成。
其中，磁翻板是测量液位的关键部件，其在液面高度发生变化时能够自动翻转，将上部永磁体的磁力线传感器上，从而测量出液位的高度。
2. 侧装式磁翻板液位计的设计结构侧装式磁翻板液位计主要由以下几个部分组成：2.1 液位计主体液位计主体通常是由金属、通常是不锈钢或者黄铜制成，其表面经过抛光，能够很好地防止腐蚀。
此外，液位计主体的内部还设置有永磁体及其所对应的磁翻板。
2.2 永磁体永磁体是液位计中的重要部分，其直接影响到磁翻板的磁力情况。
在侧装式磁翻板液位计中，永磁体一般采用强度高、寿命长的稀土磁体，如钕铁硼磁体。
同时，在液位计主体内部设置了永磁体位置调节螺钉，可以通过调节调节螺钉来控制永磁体和磁翻板之间的相对位置。
2.3 磁翻板磁翻板是侧装式磁翻板液位计中的核心部件，它是通过浮力作用，实现对液位高度的变化测量。
磁翻板一般由可浮动材料制成，如：聚酯、聚碳酸酯、不锈钢等。
2.4 传感器传感器主要由霍尔元件和电子线路组成。
当磁翻板翻转时，永磁体发射出的磁力线作用在传感器上，由传感器将这一信号转化为数字信号并输出。
3. 侧装式磁翻板液位计的工作原理侧装式磁翻板液位计的工作原理是基于弗洛伊德定理和磁力传感原理的。
当磁翻板受到浮力作用而翻转时，其磁力线会被永磁体感应，再由传感器转化为数字信号输出，从而实现对液位变化的测量。
4. 侧装式磁翻板液位计的优缺点侧装式磁翻板液位计的优点主要包括：•精度高，可达到0.5%FS的测量精度；•适用范围广，可以适用于各种不同的液体测量；•耐腐蚀性好，可以适用于多种腐蚀性介质的测量；•简单稳定，使用寿命长。
磁翻板液位计详细介绍
磁翻板液位计详细介绍
外壳是液位计的壳体，一般由不锈钢材料制成，具有良好的耐腐蚀性和防爆性能。
在壳体上设置有液位刻度，便于直观地观察液位高度。
磁性翻板是液位计的核心部件，一般由磁性材料制成。
它的特点是具有特定的磁性，在液体的作用下，能够发生翻转。
当液位上升时，翻板被吸附到磁翻板液位计的上部，当液位下降时，翻板则被重力拉回到液位计的下部。
磁性翻板的翻转角度可以达到90度，从而实现对液位的准确测量。
电极是用来检测磁性翻板位置的组件，一般由不锈钢材料制成。
电极通过与磁性翻板的相互作用，能够感应出磁性翻板的位置信息。
当磁性翻板位于液位计的上部时，电极可以收到信号，而当磁性翻板位于液位计的下部时，电极无法收到信号。
开关是用来判断液位高低的开关器件。
一般来说，液位计上设置有两个开关，即上限开关和下限开关。
当液位达到上限时，上限开关被触发，输出信号给控制系统，控制系统根据信号控制液位的操作。
当液位达到下限时，下限开关被触发，输出信号给控制系统，控制系统根据信号对液位进行控制。
总之，磁翻板液位计是一种常见的液位测量设备，通过磁翻板原理实现对液位的测量。
它由外壳、磁性翻板、电极和开关等组成。
它的工作原理简单，安装方便，可靠性高，适用范围广泛，是工业领域液位监测的重要工具。
简述磁翻板液位计的结构、工作原理和特点
简述磁翻板液位计的结构、工作原理和特点
1、磁翻板液位计的结构
磁翻板液位计主要由浮筒、翻板指示器（由红、白双色小磁翻板和标尺组成）、磁浮子、连接法兰、底部法兰和排污阀等组成标准型的磁翻板液位计，另外，可通过在浮筒外加装远传变送器（干簧管变送器），构成可以实现测量数据输出的远传型磁翻板液位计。
2、磁翻板液位计的工作原理
磁翻板液位是根据连通器原理、阿基米德浮力原理和磁性耦合作用原理工作的，其连接法兰分别与容器的上、下引管法兰相连接,形成连通器，使容器和浮筒内的液位相等。
当容器内的液位上下浮动时，浮筒内的磁浮子也随之上下浮动，当液体上升时，磁浮子上移，磁浮子内的磁钢通过磁耦合传递到翻板指示器，驱动红、白双色小磁翻板转动180°，即由白色翻动变成红色；反之，当液位下降时，双色小磁翻板由红色翻动变成白色，红色小磁翻板和白色小磁翻板的分界处即为容器内介质液位的实际高度，同时在面板标尺上可读得液位高度，浮筒底部的排污阀在清洗或调试时使用。
远传型磁翻板液位计也是应用了磁性耦合作用原理，通过加装在浮筒外的远传变送器（干簧管变送器）中的干簧管受磁浮子磁场的吸合来实现远传电路的电阻变化，依次经过处理后输出一个随磁浮子高度线性变化的4~20mA直流电流信号，上传到PLC或DCS。
3、磁翻板液位计的特点
磁翻板液位计具有：结构简单、安装方便、维护方便、密封性好、安全性高、可靠性高、较高的测量精度、测量范围大和就地读数清晰直观等优点。
磁翻板液位计结构图
磁翻板液位计结构图,安装图,安装步骤,使用维护注意全套介绍(图)液位计根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
安装图侧装式 磁翻板液位计 的安装步骤侧装式磁翻板液位计二引管连接法兰分别与容器引管法兰连接,主导管内有一磁性浮子,该浮子根据被测介质比重设计,当液体介质进入主导管内时,磁性浮子可随容器内介质变化上下浮动.显示部分为一列带磁性的红白二色小球装于支架上,可上下翻动,外有有机玻璃板保护,由抱箍固定在主导管外,并紧贴主导管.当液体上升时,浮子上移,小球翻成红色,反之,小球变成白色,红白球分界处即为介质液位,同时在面板标尺上读得液位高度.主导管底部有法兰及排污阀供安装浮子、调试及清洗用,顶部装有丝堵,供清洗等用途用. 顶装式 磁翻板液位计 安装步骤顶装式磁翻板液位计分为上下两部分，上部在容器顶部，下部安装在容器内，由法兰与容器法兰连接。
液下部分导管内浮子由连杆与上部导管内磁性头连成一体。
当液体变化时，浮子带动磁钢在导管内上下运动，带动显示部分红白指示球翻转，在面板上读得液位高度磁翻板液位计的使用维护注意1. 磁性浮子液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；2. 如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。
伴热温度根据介质情况确定；3. 磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；4. 介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；5. 使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；6. 打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。
磁翻板液位计简介选型参数表教学内容
磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。
g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括：JK-UHZ一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ一1／3D型插人浮球液位计，JK-UHZ一1／3W型保温式液位计，JK-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。
JK-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
三、安装(见JK-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。
距液位计80mm范围内无吸磁材料。
主体安装必须垂直，误差<3度。
测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。
液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。
对于使用在带温介质上的液位计，严禁用保温材料包裹使用。
(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1．1工作原理JK-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。
LM86-磁翻板液位计
PVC和 PP的允许膨胀系数 0.12-0.15mm/mOC
4. 电信号
Es = 电远传型（二线制，输出 4-20mA） Exi = 电远传系统（ExiaIICT6，本安型） Exd= 电远传系统（ExdIICT5，隔爆型）
5. 测量分类
T = 界面探测
6. 测量管附加形式
B = 带保温夹套的测量管 AG = 低温型（-40℃） TR = 低温型（-200℃） HR = 高温型 HP = 高压型 C-TR = 超低温型，带保温套 IC-HR= 高温型，带保温套
指示器防护等级
介质温度 标准型 可选型
LM86/R1/Exi (Exd) （带有电远传装置的现场指示器)
LM86/R1/ (用于危险场合现场指示) 磁翻板指示器
连接法兰 标准型 LM86/C(D,E,F)/R1 LM86/P/R1 LM86/C/RP PP, PV, PD 可选型 LM86/C(D,E,F)/R1 LM86/P/R1 如 果 设 备 有 人 孔 ，LM86/P/R1可 选 LM86/C/RP PP, PV, PD 保温夹套连接法兰 注：对于其它法兰标准和额定压力按用户要求而定 远传输出
4 3 2
1
3
2
4
1
（ 图 .2）
高 温 型 :HR, IC-HR(图 .5)
LM86/HR 型和 LM86/IC-HR 型适用于 200OC - 400OC 温度范围。所有部件均采用 1Cr18Ni9Ti。LM86/IC-HR 型测量管有玻璃纤维 隔热装置和铝包层。
(图 .3）
Φ 150
（ 图 .4）
AG 型 （ 图 .2） 1. 耐温有机玻璃 2. 指示器刻度盘 3. 指示器玻璃管 4. 测量管
磁翻板液位计各种类型一览表
UYZ磁翻板液位计一、UYZ磁翻板液位计概述UYZ-34型磁性翻板（柱）液位计，是按化工部最新颁布的磁性液位计标准HG/T21584-95制造的。
UYZ磁翻板液位计工作原理是以磁性浮子为测量元件，UYZ磁翻板液位计经磁耦合将容器中的液位变化为能量驱动双色指示板（或柱）翻转。
UYZ磁翻板液位计液位或界位以下指示为红色，UYZ磁翻板液位计液位或界面以上指示为白色，UYZ磁翻板液位计很清晰地显示液面的位置。
UYZ磁翻板液位计被测介质由不锈钢或工程塑料相隔离，UYZ磁翻板液位计所以在任何情况下都非常安全、可靠、耐用。
可以配液位报警开关，UYZ磁翻板液位计实现对液位上、下限报警，控制或联锁。
UYZ磁翻板液位计也可配液位远传变送器，输出4~20mA，实现远距离测量，指示和控制，广泛适用于石油、化工、冶金、医药、电力、食品等各行业生产过程中的液位测量与控制。
二、 UYZ磁翻板液位计特点1、适用范围广、安装形式多样，适合任何介质的液位、界位的测量。
2、集现场指示、远传变送、报警开关、控制开关于一体、功能齐全。
3、被测介质与指示构结完全隔离，密封性能好，防泄漏、适应高压、高温、腐蚀条件下的液位测量，可靠性高。
4、双色指示、连续直观、醒目、测量范围大，观察方向可任意改变。
5、耐振动性能好，能适应液位波动大的情况下工作。
6、结构简单，安装方便，维护费用低。
三、UYZ磁翻板液位计主要使用参数A、基本测量参数1、测量范围：0~300~8000mm（超长可协商）2、现场指示精度：±10mm3、工作压力：0~20Mpa4、介质密度：≥0.45g/cm35、介质温度：-80~ +500℃6、介质密度差：≥0.05g/cm3（测量界位）B、远传变送部分主要参数1、型式：a、磁性耦合式液位变送器，精度≤1.0%b、静压力测量式液位变送器，精度≤±0.5%c、智能型带HART通讯协议2、电源电压：24VDC3、输出信号：4~20 mA 二线制4、负载阻抗：500?C、报警开关部分主要参数1、型式：a、高位单点报警b、低点单点报警c、高低位双限警d、单点区域报警e、双限区域报警f、高位单点带记忆报警g、低位单点带记忆报警h、高低位双限带记忆报警i、任意组合多点记忆开2、控制误差：±5mm3、控制容量：220VAC 1.5A顶装式磁翻板液位计磁翻板液位计概述：磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。
磁翻板液位计
Orion电力应用
高、低压加热器 除氧器 凝汽器 酸、碱罐
Orion 谢谢！
ORS-300 电子开关
外置 (Atlas) 干簧式开关 气密式 SPDT 1.0 Amp FM / CSA 认证
Class I, Division 1, Groups B,C,D Class II, Division2, Groups A,B,C,D Class II, Groups E,F,G / Class III
+538°C (1000°F)
电伴热
防冻延伸
深冷至 -196C (–320°F)
OCT-400 干簧链式变送器
SS 或铝制外壳 (NEMA 4X) 模拟式, 4-20mA 输出 降低成本的远传指示方式 现在由 Orion 在 Baton Rouge生产
Jupiter磁致伸缩变送器
磁致伸缩技术 变送器为双表头，45度角设计 顶部和底部安装 回路供源 4-20 mA输出 标准 (LCD) 就地显示 成本较高
干簧式 VS. 磁致伸缩
干簧式会表示出 “步进式” 输出, 特别在短量程方面 磁致伸缩被推荐使用在控制工况 (“更顺滑”).
液位
磁致伸缩 干簧式
电流
磁翻板导波雷达一体化液位计
为了浮子和探头合理分布，内 置挡板
Eclipse导波雷达 4-20mA 输出 不受浮子故障的影响
1/2” NPT 放空口和排污口 法兰式顶部和底部连接 3” or 4” 筒体 法兰等级高达 2500# 只配Eclipse同轴式探头
OES-100 电子开关
Orion 性能
所有浮子根据设计条件定制 特殊材料: Hast-C276, Monel, Kynar, PVC,
防腐磁翻板液位计的安装和使用(共5张PPT)
• 3.液位计投入远行时，应先打开上引液管阀门，然后，漫 漫开启下引液管阀门，让液体介质平稳地进入主导管，避 免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻 乱(若遇此现象，可用磁钢重新校正)。
值得提醒的是：
• 使用电击穿法必须是在磁翻板液位计中断丈量，传感器与 转换器间信号线断开，停电情况下将交流高压电直接在传 感器信号输出端子上进行清洗，由于电极被附着，其表面 接触电阻变大，所加电压几乎集中在附着物上，高电压会 将附着物击穿，然后被流体冲走。
耐腐型磁翻板液位计采用不锈钢本体内衬聚炳烯PP工和许多有机溶剂(尤其
•• 1坏彩正柱正2一..为液，色磁翻常次防位特 标 钢 转 工 ，止 计用 识 取 颜 作 使液 安液 下 色 。 零)将位 装位 ， 不 位磁计 完计 以 一 以性在毕出便致下浮远 后厂 浮 ， 显子输 ，配 子 可 示吸或 需套 能 用 有住搬 用的 随 校 红所远 磁校 液 正 色以过 钢正 位 磁 ，收程 进磁 上 钢 零到中 行钢 下 将 位产浮 校在 移 其 以品子正主动有上或上，导，吸显安下对管使顺示装移磁外用，为后动翻侧前仪白，造柱若表色(将贴成导磁即。校有损引翻可 为到作但液造液液耐是适磁磁液液为到 作适磁耐是是 耐是为到作防适液 但为到作液为到作磁液造液造磁防产。不位成位位腐活合翻翻位位防产。合翻腐活活腐活防产。腐合位不防产。位防产。翻位成位成翻止 品 适 计 磁 计 计 型 性 腐 板 板 计 计 止 品腐 板 型 性 性型 性 止 品 磁 腐 计适 止 品 计 止 品 板 计 磁 计 磁 板液或合投翻安安磁族蚀液液安安液或 蚀液磁族族 磁族液或翻蚀安 合液或安液或液投翻投翻液位安于入柱装装翻溶性位位装装位安 性位翻溶溶 翻溶位安板性装 于位安装位安位入柱入柱位计装浓远翻完完板剂介计计完完计装 介计板剂剂 板剂计装液介完 浓计装完计装计远翻远翻计在后缩行转毕毕液质的的毕毕在后 质的液液在后位质毕 缩在后毕在后的行转行转的))))。。。 。远，硝时失后后位的安安后后远， 的安位位远，计的后 硝远，后远，安时失时失安输将酸，灵，，计的装装，，输将 的装计计输将的的， 酸输将，输将装，灵，灵装或校、应或需需采液调调需需或校 液调采采或校安液需 、或校需或校调应或应或调搬正酩先翻用用用位试试用用搬正位试用用搬正装位用酩搬正用搬正试先翻先翻试远磁酸打乱磁磁不测：：磁磁远磁 测：不不远磁和测磁 酸远磁磁远磁：打乱打乱：过钢混开钢钢锈量钢钢过钢 量锈锈过钢使量钢 混过钢钢过钢开开(((若若若程取合上进进钢。进进程取 。钢钢程取用。进 合程取进程取上上遇遇遇中下物引行行本行行中下 本本中下行 物中下行中下引引此此此浮，、液校校体校校浮， 体体浮，校 、浮，校浮，液液现现现子以含管正正内正正子以 内内子以正 含子以正子以管管象象象上便氯阀，，衬，，上便 衬衬上便， 氯上便，上便阀阀，，，下浮溶门对对聚对对下浮 聚聚下浮对 溶下浮对下浮门门可可可移子剂，磁磁炳磁磁移子 炳炳移子磁 剂移子磁移子，，用用用动能、然翻翻烯翻翻动能 烯烯动能翻 、动能翻动能然然磁磁磁造随脂后柱柱柱柱造随 造随柱 脂造随柱造随后后PPP钢钢钢PPP成液肪，导导导导成液 成液导 肪成液导成液，，重重重工工工损位族漫引引引引损位 损位引 族损位引损位漫漫新新新艺艺艺坏上、漫一一一一坏上 坏上一 、坏上一坏上漫漫校校校，，，，下芳开次次次次，下 ，下次 芳，下次，下开开正正正有有有特移香启，，，，特移 特移， 香特移，特移启启)))很很很。。。用动氢下使使使使用动 用动使 氢用动使用动下下高高高液，等引零零零零液， 液，零 等液，零液，引引的的的位使介液位位位位位使 位使位 介位使位位使液液结结结计用质管以以以以计用 计用以 质计用以计用管管构构构出前液阀下下下下出前 出前下 液出前下出前阀阀强强强厂若体门显显显显厂若 厂若显 体厂若显厂若门门度度度配磁的，示示示示配磁 配磁示 的配磁示配磁，，和和和套翻测让有有有有套翻 套翻有 测套翻有套翻让让耐耐耐的柱量液红红红红的柱 的柱红 量的柱红的柱液液腐腐腐校翻。体色色色色校翻 校翻色 。校翻色校翻体体蚀蚀蚀正转介，，，，正转 正转， 正转，正转介介性性性磁颜质零零零零磁颜 磁颜零 磁颜零磁颜质质，，，钢色平位位位位钢色 钢色位 钢色位钢色平平可可可在不稳以以以以在不 在不以 在不以在不稳稳适适适主一地上上上上主一 主一上 主一上主一地地用用用导 致 进 显 显 显 显 导 致导 致 显导 致 显 导 致 进 进于于于管，入示示示示管， 管，示 管，示管，入入盐盐盐外可主为为为为外可 外可为 外可为外可主主酸酸酸侧用导白白白白侧用 侧用白 侧用白侧用导导等等等校管色色色色校 校色 校色校管管(((((贴贴贴贴贴酸酸酸正，。。。。正 正。 正。正，，有有有有有性性性磁避磁 磁磁磁避避彩彩彩彩彩、、、钢免钢 钢钢钢免免色色色色色碱碱碱将液将 将将将液液标标标标标性性性其体其 其其其体体液液液识识识识识有介有 有有有介介)))))体体体将将将将将吸质吸 吸吸吸质质和和和磁磁磁磁磁顺带顺 顺顺顺带带许许许性性性性性，着， ，，，着着多多多浮浮浮浮浮仪浮仪 仪仪仪浮浮有有有子子子子子表子表 表表表子子机机机吸吸吸吸吸即急即 即即即急急溶溶溶住住住住住可速可 可可可速速剂剂剂所所所所所正上正 正正正上上(((以以以以以尤尤尤常升常 常常常升升收收收收收其其其工，工 工工工，，
磁翻板液位计
磁翻板液位计内容一、设备概述二、结构及工作原理三、设备使用优缺点四、设备维护重点注意事项五、常见故障及处理措施磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。
该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
转油站现场磁翻板液位计主要用于转油站的分离器、污油回收装置、零位罐、加药罐以及炉子的液位显示。
炉子处液位计污油回收装置处零位罐处液位计分离器处加药间处仪表名称规格型号技术参数生产厂家磁翻板液位计UHZ-517-T01-2000接液材质316L（钛钢）介质密度0.87-0.97g/cm3密封面形式RF（突面）法兰规格PN2.5 DN100压力等级2.5MPa输出信号4-20mA 24VDC工作温度<450℃环境温度-50-85℃上海仪嘉物位仪表制造有限公司UHZ-517-C10L-2600介质密度1000kg/m3压力等级1.6MPa输出信号4-20mA 24VDC额定温度-20-100℃环境温度-50-85℃中美合资上海星申仪表有限公司现场部分磁翻板液位计的参数如下：磁翻柱浮球磁翻板液位计主要零部件有浮球、磁翻柱、主导管和指示架。
磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。
当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁铁通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
磁翻柱容器浮球三、设备使用优缺点Petrol-JYK优点：1.具有显示直观、醒目、视角宽，结构紧凑合理，无可动部件，高可靠性，使用寿命长；2.无“跑、冒、滴、漏”现象，维护量小，维修费用低；3.指示功能无须另外供电，电力供应发生故障，液位观测也不会受到影响；4.安装方便、结构简单、经济耐用；5.集现场指示、远传变送、报警控制开关于一体且可自由调整，耐振动性能好，能适应液位波动大的情况下工作。
磁翻板液位计简介选型参数表
侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。
a 0.6 Mpa 实际工作压力b 1.0 Mpac 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20mA …二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。
JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子的磁性组件吸引指示器的翻板指示器来直接醒目地指示出被测容器的液位变化。
三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要否相符。
距液位计80mm 围无吸磁材料。
主体安装必须垂直，误差<3度。
测量围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。
液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做压试验时，应将磁浮子取出。
对于使用在带温介质上的液位计，严禁用保温材料包裹使用。
UHZ-SS磁翻板液位计说明
UHZ-SS 磁性浮子翻板液位计一、 基本原理UHZ-SS 翻板式就地显示磁性浮子液位计是UHZ 系列液位计中最常用、最基本的型式。
它主要由主管、磁性浮子与翻板液位指示器等组成，见图1。
主管通过法兰与储罐连接，翻板指示器用抱箍捆绑在主管外上。
磁性浮球装在主管内，随液位上下升降，磁感应使管子外边指示器内翻板片跟随翻转。
翻板片正面为白色，反面红色，储罐中无液体时翻板片显示为白色，当液位上升，翻板片受管子内部上升的磁性浮球吸引翻转180度变为红色。
反之，液位下降，浮球下落，磁性感应使色片反过来转动180度后复位成白色，所以正常工作状态下，翻板液位指示面板上显示有液体部分为红色，无液体部分为白色。
红白色界限分明，一目了然。
翻板指示器与液体完全隔离，拆装方便，安全可靠。
整个液位计无任何易碎件，坚固耐用。
且整个液体高度指示过程为磁感应运动后双色显示高度变化，无需通电，安全可靠，可长期使用而无需维护！二、 基本结构三、 主要技术指标图四、安装1．安装前最好清除容器内的垃圾，尤其是法兰对接处的铁磁性垃圾，以免铁屑等磁性物质随液体流入液位计，吸附在磁性浮球上阻碍磁性浮球的正常运动。
安装如图2、图3所示。
卧 罐2．为防止运输途中丢失磁性浮球，，浮球出厂已安装在液位计管子内部，第一次安装步骤如下，打开液位计底部的浮球安装入口，按照浮球上的箭头方向( 箭头朝上 )将浮子装入液位计，上紧螺丝。
后期维护时还可以根据浮球重的一头即有磁性吸力的一头朝上塞入安装。
3．在液位计与贮槽之间一般均应安装球阀或截止阀,以便检修与更换液位计。
4．首次安装液位计需要把液位计拿在手里稍微倾斜抖动一下，使管子里面的磁性浮子慢慢往复运动一次，把面板颜色全部翻转成白色再安装，这样在首次调试的时候，液位进去后会慢慢上升翻转成红色，也可以用附带的调整棒复位指示器颜色。
5．翻板指示器松绑后可在270°范围内任意旋转，调节安装角度后固定。
以方便监测人员观察！五、调试与维护1.零点位置：将液位计和浮子按说明安装后，液位计内部无液体，此时翻板显示应在零位。
深度剖析磁翻板液位计的原理、结构和特点
深度剖析:磁翻板液位计的原理、结构和特点磁翻板液位计是一种现场实时指示型液位计，在各行各业的液位测量中都有广泛地应用。
那么，磁翻板液位计的工作原理、产品结构和特点是怎样的呢？本文就此介绍如下，希望大家对磁翻板液位计有更为深入地了解和认识。
一、磁翻板液位计的原理磁翻板液位计主要基于连通器和磁性耦合原理实现对液位的实时测量和显示。
浮筒内的磁性浮子随容器中被测液位的升降而升降，浮子内的永久磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°。
翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置，一般地，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际高度。
磁翻板液位计的工作原理图二、磁翻板液位计的结构磁翻板液位计的结构由浮筒（主导管）、磁浮子、磁翻板（磁翻柱）、指示器、排污阀、连接法兰等组成。
如下图所示：磁翻板液位计结构图①指示器；②磁浮子；③浮筒；④连接法兰；⑤排污阀三、磁翻板液位计的特点磁翻板液位计简便易用，具有以下突出特点和优点：1、以浮子为感测元件，利用磁钢驱动翻片指示，因此无需能源辅助;2、通过高密封、防泄漏等技术措施，磁翻板液位即使在低温、高温、高压、强腐蚀等各种恶劣的环境下，也能安全可靠工作;3、因为磁翻板液位计的兼容性高，所以一直以来在工业生产中都得到了广泛的应用，是槽、罐等容器液位测量中的理想之选。
但由于现场工况复杂，在实际测量中，要求有不同型号的磁翻板液位计与之相适应。
目前，磁翻板液位计按不同的标准可以分为不同的类型，如标准型、经济型、塑料型、内衬型、防爆型、保温型等等。
上述不同类型的磁翻板液位计也具有各自不同的特点：。
磁翻板液位计正确安装及分段安装
磁翻板液位计正确安装及分段安装磁翻板液位计在工业生产中的各个领域都有着广泛的应用，诸如石油、化工、船舶、运输、建材、环保、食品饮料都很常见。
如何能够更好发挥磁翻板液位计的使用价值，使始终保护稳定精确的测量，液位计的正确的安装至关重要，包括后续的维护保养也不能马虎，这些环节对于提高磁翻板液位计的测量精度，保持磁翻板液位计的良好性能，延长磁翻板液位计的使用寿命都有着重要意义。
那么对于磁翻板液位计如何进行正确的安装与维护保养呢？淮安润中仪表在磁翻板液位计生产制造与安装维护方面有非常专业的技术与经验，为了帮助广大用户更好的利用好磁翻板液位计，撰文将相关知识与大家共享。
相关介绍如下：一、磁翻板液位计的正确安装1、运输途中，为防止磁浮子在浮筒内滑动撞击受损，磁翻板液位计出厂前，会用尼龙带将浮子固定在浮筒边，用户在安装前需打开下法兰，将浮子放进浮筒内（放置时，注意将带有箭头和重端磁性一端朝上，不能倒装）；2、磁翻板液位计在安装时，必须保持垂直，以确保磁浮子能够在浮筒内上下顺畅移动；3、对于顶装式磁翻板液位计在安装时，磁翻板液位计护导管和主体导管必须保持垂直且在同一垂直线上，浮球连杆不能弯曲，必须挺直装入；4、对于304内衬PTFE防腐型磁翻板液位计，由于浮筒与法兰衔接处采用独特的密封结构，需借助专用的工具装配，为保证密封可靠性，出厂后禁止私自拆卸；特别注意：磁翻板液位计的分段安装5、对于超长型磁翻板液位计（测量范围大于4m），物流运输成本较高，一般进行分段制作磁翻板液位计。
分段方法有以下两种形式，可根据客户现场设备的实际接口形式而定。
图1形式是将一台磁翻板液位计分成两段，安装时先组装对接好连接法兰，在进行对接操作时可适当松开显示面板，支承点的数量根据磁翻板液位计的长短来定；图2形式是分成两台或若干立的磁翻板液位计，这种形式的结构要求储罐中间的两块法兰的中心线处在同一水平面上，以实现液位显示的连续性；6、在装配干簧管远传变送器时，需注意：1）应将干簧管远传变送器的感应面面向并紧贴在磁翻板液位计的浮筒上，并用不锈钢（不可使用铁质）抱箍固定；2）干簧管远传变送器的零位应与磁翻板液位计的零位处于同一水平线上。
