低压给水加热器设计计算说明书
核电ABP低压给水加热器系统

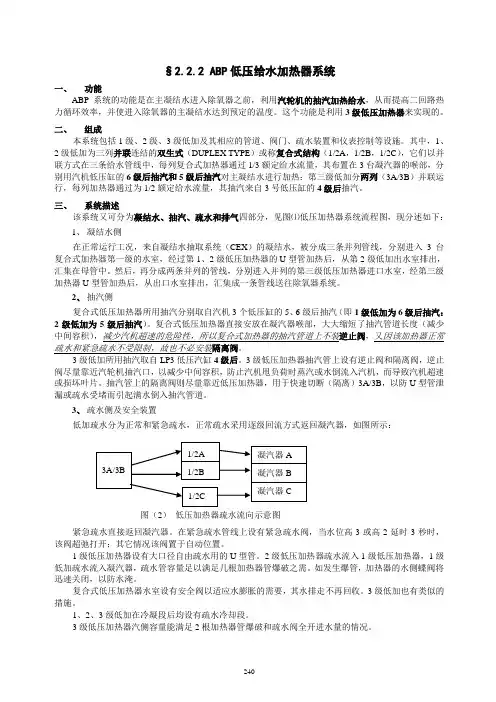

§2.2.2 ABP低压给水加热器系统一、功能ABP系统的功能是在主凝结水进入除氧器之前，利用汽轮机的抽汽加热给水，从而提高二回路热力循环效率，并使进入除氧器的主凝结水达到预定的温度。
这个功能是利用3级低压加热器来实现的。
二、组成本系统包括1级、2级、3级低加及其相应的管道、阀门、疏水装置和仪表控制等设施。
其中，1、2级低加为三列并联连结的双生式（DUPLEX TYPE）或称复合式结构（1/2A，1/2B，1/2C），它们以并联方式在三条给水管线中，每列复合式加热器通过1/3额定给水流量，其布置在3台凝汽器的喉部，分别用汽机低压缸的6级后抽汽和5级后抽汽对主凝结水进行加热；第三级低加分两列（3A/3B）并联运行，每列加热器通过为1/2额定给水流量，其抽汽来自3号低压缸的4级后抽汽。
三、系统描述该系统又可分为凝结水、抽汽、疏水和排气四部分，见图⑴低压加热器系统流程图，现分述如下：1、凝结水侧在正常运行工况，来自凝结水抽取系统（CEX）的凝结水，被分成三条并列管线，分别进入3台复合式加热器第一级的水室，经过第1、2级低压加热器的U型管加热后，从第2级低加出水室排出，汇集在母管中。
然后，再分成两条并列的管线，分别进入并列的第三级低压加热器进口水室，经第三级加热器U型管加热后，从出口水室排出，汇集成一条管线送往除氧器系统。
2、抽汽侧复合式低压加热器所用抽汽分别取自汽机3个低压缸的5、6级后抽汽（即1级低加为6级后抽汽：2级低加为5级后抽汽）。
复合式低压加热器直接安放在凝汽器喉部，大大缩短了抽汽管道长度（减少中间容积），减少汽机超速的危险性，所以复合式加热器的抽汽管道上不装逆止阀，又因该加热器正常疏水和紧急疏水不受限制，故也不必安装隔离阀。
3级低加所用抽汽取自LP3低压汽缸4级后。
3级低压加热器抽汽管上设有逆止阀和隔离阀，逆止阀尽量靠近汽轮机抽汽口，以减少中间容积，防止汽机甩负荷时蒸汽或水倒流入汽机，而导致汽机超速或损坏叶片。
火电厂高低压加热器工作原理
火电厂高低压加热器工作原理火电厂高低压加热器是火电厂中重要的热能转换设备，其主要作用是将高温高压的烟气中的热能传递给水，使水加热并转化为蒸汽，从而驱动汽轮机发电。
本文将从高低压加热器的工作原理、结构和性能等方面进行介绍。
一、高低压加热器的工作原理高低压加热器是通过烟气和水之间的热交换来实现能量转换的。
在火电厂中，燃烧产生的高温高压烟气从锅炉燃烧室进入高压加热器，与从给水泵送来的低温低压水进行热交换。
烟气在高压加热器中冷却下来，同时将部分热能传递给水，使水升温。
经过高压加热器后，烟气温度降低，水温升高，形成高温高压的饱和蒸汽。
饱和蒸汽从高压加热器流出后，进入汽轮机进行膨胀工作，驱动汽轮机发电。
而低温低压的水则被加热后送入锅炉再次循环，形成闭合的循环系统。
二、高低压加热器的结构高低压加热器通常由多个加热器组成，按照烟气流向可以分为高压加热器和低压加热器。
高压加热器通常设置在锅炉的后部，烟气从燃烧室通过锅炉过渡段进入高压加热器，然后经过多个加热器单元进行热交换。
每个加热器单元由一束平行的管子组成，烟气在管外流动，水在管内流动，通过管壁进行热传递。
高压加热器的结构紧凑，烟气侧和水侧流量都较大，热负荷大，工作压力高。
低压加热器通常设置在高压加热器的后部，水从给水泵送入低压加热器，烟气从高压加热器流入低压加热器进行再次热交换。
低压加热器的结构相对简单，烟气侧和水侧流量都较小，热负荷相对较低，工作压力也较低。
三、高低压加热器的性能高低压加热器的性能直接影响着火电厂的发电效率和经济性。
其性能主要包括传热效果、压力损失和结露问题。
传热效果是衡量加热器性能的重要指标之一。
传热效果好意味着烟气与水之间的热交换效率高，烟气的温度降低较多，水的温度升高较多。
为了提高传热效果，加热器通常采用高效的传热材料和结构设计，保证烟气和水的充分接触。
压力损失是指烟气在加热器内流动过程中由于管道摩擦和流动阻力而产生的压力降低。
压力损失越小，烟气流过加热器时的阻力越小，有利于提高烟气流速和热交换效率。
低压加热器启机阶段疏水不畅的问题分析及解决措施 薛向科
低压加热器启机阶段疏水不畅的问题分析及解决措施薛向科发表时间：2018-06-01T10:26:48.237Z 来源：《电力设备》2018年第2期作者：薛向科[导读] 摘要：核电站ABP系统为常规岛低压给水加热系统，对汽轮机组的保护和机组的热力循环起着至关重要的作用。
（核工业工程研究设计有限公司北京 101300）摘要：核电站ABP系统为常规岛低压给水加热系统，对汽轮机组的保护和机组的热力循环起着至关重要的作用。
本文基于低压加热器疏水不畅问题的原因分析，通过对比改造方案，最终确定解决措施，以保证核电站ABP系统以及汽轮机组二回路热力系统的正常运行。
关键词：核电站；低压加热器水；疏水；液位1．引言常规岛低压给水加热系统（ABP）的主要功能是利用汽机低中压缸抽汽加热给水，提高机组热力循环的效率。
而ABP401/402RE两台低压加热器为ABP系统的第4级加热设备，抽汽来源于中压缸，在启机阶段ABP401/402RE壳侧因疏水不畅液位异常上涨触发警报，严重影响设备正常运行。
本文通过对ABP系统的研究，分析疏水不畅造成液位异常上涨的原因，根据系统功能和现场空间选取几种改造方案，通过方案比选最终确认增加一条疏水管线来解决低加启机阶段疏水不畅的问题，保证核电站ABP系统和汽轮机组二回路热力系统的正常运行。
2．常规岛ABP系统简介2.1常规岛ABP系统介绍为了提高汽轮机热力循环的热利用效率，降低给水吸热温差，核电站对给水进行抽汽回热加热，即汽轮机抽汽对给水加热。
CPR100电厂共采用7级加热，其中4级低压加热、2级高压加热和1级除氧器混合加热。
ABP系统主要由4级低压加热器及其疏水系统和连接管路、阀门组成。
低压加热器设备整体构造详见图1。
图1：低压加热器设备构造图2.2常规岛ABP系统流程低压加热器（ABP401/402RE）加热蒸汽来源于汽轮机中压缸抽汽，抽汽加热给水后凝结，因低压加热器有疏水冷却段，所以设有调节阀109/209VL控制低加液位，根据003/004MN液位信号将疏水排往疏水接收箱，对应的疏水无阀门控制靠重力自流。

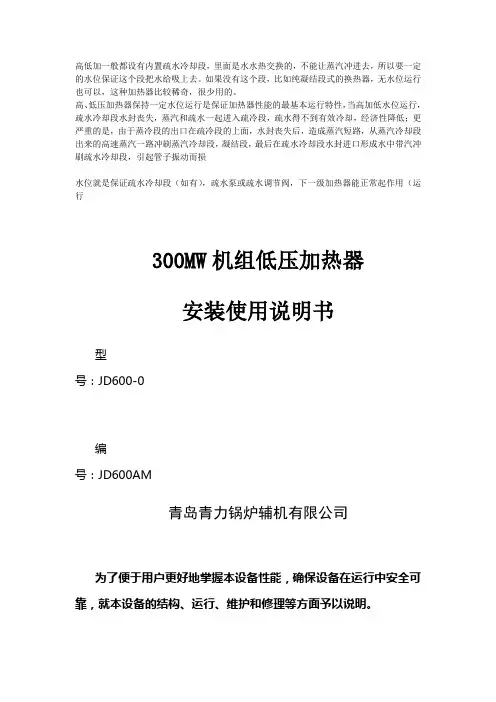

300MW机组低压加热器
