电机与拖动基础知识重点

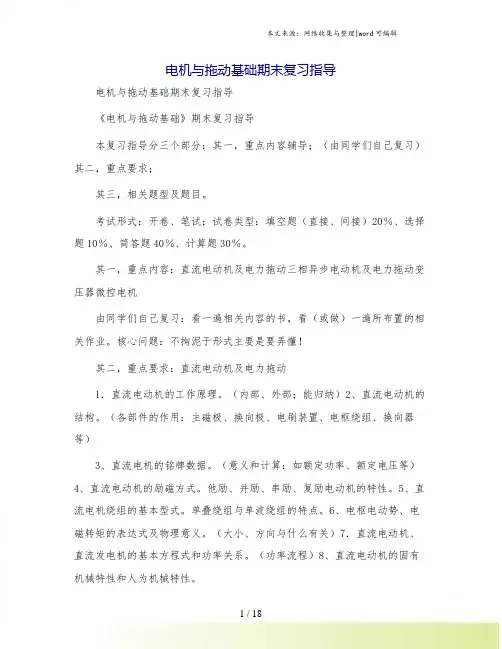

电机与拖动基础期末复习指导
电机与拖动基础期末复习指导电机与拖动基础期末复习指导《电机与拖动基础》期末复习指导本复习指导分三个部分：其一，重点内容辅导；（由同学们自己复习）其二，重点要求；其三，相关题型及题目。
考试形式：开卷、笔试；试卷类型：填空题（直接、间接）20％、选择题10％、简答题40％、计算题30％。
其一，重点内容：直流电动机及电力拖动三相异步电动机及电力拖动变压器微控电机由同学们自己复习：看一遍相关内容的书，看（或做）一遍所布置的相关作业。
核心问题：不拘泥于形式主要是要弄懂！其二，重点要求：直流电动机及电力拖动1．直流电动机的工作原理。
（内部、外部；能归纳）2、直流电动机的结构。
（各部件的作用：主磁极、换向极、电刷装置、电枢绕组、换向器等）3、直流电机的铭牌数据。
（意义和计算：如额定功率、额定电压等）4、直流电动机的励磁方式。
他励、并励、串励、复励电动机的特性。
5、直流电机绕组的基本型式。
单叠绕组与单波绕组的特点。
6、电枢电动势、电磁转矩的表达式及物理意义。
（大小、方向与什么有关）7．直流电动机、直流发电机的基本方程式和功率关系。
（功率流程）8、直流电动机的固有机械特性和人为机械特性。
9、直流电动机能否直接起动？直流电动机的起动方法有几种？起动电流、电压、电阻的计算。
10．直流电动机的调速方法有几种？概念、原理、特点以及应用情况的定量计算。
（调速前后稳态时各量的特点）11、直流电动机恒转矩方式和恒功率方式与负载方式的配合问题。
（电动机、负载、电动机与负载）12、直流电动机运行在电动状态或制动状态时，其电磁转矩和转速的关系。
13、直流电动机的制动有几种？各类制动与四象限的关系。
14、电力拖动系统稳定运行的充分和必要条件。
三相异步电动机及电力拖动1．三相异步电动机的工作原理。
（能归纳）2、三相异步电动机定子旋转磁场的旋转方向及转子旋转方向决定什么？3、三相异步电动机转子旋转时的电磁关系，转差率，定、转子磁通势及关系。
电机与拖动基础
电机与拖动基础电机与拖动基础电机是一种能将电能转化为机械能的设备，广泛应用于各个行业和领域。
而拖动是电机在工业控制领域中的重要应用之一。
本文将从电机和拖动的基本原理出发，探讨电机与拖动的基础知识和应用。
1. 电机的基本原理电机是通过电磁感应原理工作的。
当电流通过电机中的线圈时，会在线圈周围产生一个磁场。
而当外加磁场与线圈中的磁场相互作用时，就会产生力矩，推动电机转动。
这是电机产生机械能的基本原理。
电机按照能量转换的方向可分为直流电机和交流电机。
直流电机是指将直流电能转化为机械能的电机，交流电机则是将交流电能转化为机械能的电机。
根据不同的工作原理和结构，电机还可以细分为电磁电机、感应电机、步进电机等。
2. 拖动的基本概念拖动是指通过电机控制物体的位置、速度和方向等运动状态。
在工业自动化控制中，拖动广泛应用于输送系统、装卸系统、机床等领域。
通过电机的拖动，可以实现对物体的精确控制和自动化操作。
拖动系统一般由电机、传动装置和控制系统组成。
电机作为拖动装置的核心，通过传动装置将电机产生的旋转运动转化为线性或者旋转的运动，从而实现对物体的拖动。
3. 拖动的工作原理拖动系统的工作原理可以简单地分为两个步骤：信号采集与处理和执行动作。
首先，通过传感器采集物体的位置或状态信息。
这些传感器可以是光电传感器、编码器、位置传感器等。
然后，将采集得到的信号输入到控制系统中。
控制系统会根据这些信号信息计算出电机所需的运动参数，如速度、位置和方向等。
在执行动作阶段，控制系统会发送指令给电机，在电机的驱动下，电机开始工作，将运动参数转化为相应的机械运动，实现物体的拖动。
4. 拖动系统的应用拖动系统在各个行业和领域都有着广泛的应用。
在工业自动化领域，拖动系统通常用于实现输送、装卸和组装等操作。
比如，物流仓储系统中的输送线，自动装配线中的机械手等，都是通过电机的拖动实现工件的自动化运输和处理。
在机床行业中，电机拖动系统被广泛应用于数控机床和传统机床中。
电机及拖动基础重点精讲,复习考试必备
3、一台电力三相变压器， S N 750KVA ， U 1N / U 2 N 10000 / 400V ，原、 副边绕组为 Y，y0 接法。在低压边做空载试验，数据为： U 20 400V ， （1）变压器的变比 ； （2）励磁电阻和励 I 20 60 A ， p0 3800W 。求： 磁电抗。
2、一台他励直流电动机，铭牌数据如下： PN 13kW ， U N 220V ，
I N 68.7 A ， n N 1500r / min ， Ra 0.224 。该电动机拖动额定负
载运行，要求把转速降低到 1000r / min ，不计电动机的空载转矩 T0 ，试 计算： 采用电枢串电阻调速时需串入的电阻值。
《电机原理及拖动》A 卷答案第 2 页 共 11 页
(1)电枢电势下降 50% (3)电枢电势和电磁转矩都下降 50%
(2)电磁转矩下降 50% (4)端电压下降 50%
2、一台四极直流电机电枢绕组为单叠绕组，其并联支路数和电枢电流分 别为（ ）
(1)并联支路数为 4，电枢电流等于每条支路电流 (2)并联支路数为 4，电枢电流等于各支路电流之和 (3)并联支路数为 2，电枢电流等于每条支路电流 (4)并联支路数为 2，电枢电流等于各支路电流之和 3、直流电动机在串电阻调速过程中，若负载转矩不变，则( (1)输入功率不变 (3)总损耗功率不变 (2)输出功率不变 (4)电磁功率不变 ) )
方法有三个，一是选用适当的电刷，更换时要用与原来牌号相同的电 刷。二是移动电刷位置，这种方法只适于负载不变的电机。三是装置换向 磁极。 2、电流互感器在使用时必须注意什么？ ①为了安全，二次侧应牢固地接地。②二次侧不允许开路。在换接电流 表时要先按下短路开关，以防二次绕组开路，否则二次绕组会产生很高的 尖峰电动势。③二次绕组回路接入的阻抗不能超过允许值，否则会使电流 互感器的精度下降。 3、根据什么情况决定异步电动机可以全压起动还是应该采取降压措施? 一般对于经常起动的电动机来说，如果它的容量不大于供电变压器容 量的 20％都可以直接起动。否则应采取降压措施。 4、什么是电枢反应?电枢反应的性质与哪些因素有关? 当定子绕组流过三相对称的电流时，将产生电枢(定子)磁场。电枢磁 场对主磁场必将产生影响，这种影响就叫电枢反应。电枢反应的性质因负 载的性质和大小的不同而不同，它取决于电枢磁势与励磁磁势在空间的相
电机与拖动基础
电机与拖动基础一、电机的基本概念电机是一种将电能转化为机械能的装置，它是现代工业中不可或缺的重要设备。
根据其工作原理和结构特点，电机可分为直流电机、交流异步电机、交流同步电机等多种类型。
二、电机的分类及特点1. 直流电机：直流电动机是最早发明的一种电动机，具有转矩大、转速范围广、调速方便等优点。
但由于其结构复杂，制造成本较高，在实际应用中逐渐被交流异步电动机所替代。
2. 交流异步电动机：交流异步电动机由于其结构简单、制造成本低廉等优点，在现代工业中得到广泛应用。
它主要分为单相异步电动机和三相异步电动机两种类型。
3. 交流同步电动机：与异步电动机不同，交流同步电动机在运行过程中转速始终与供给它的交流频率成正比。
它具有功率因数高、效率高等优点，但需要外部控制器进行调速。
三、拖动系统基础知识拖动系统是指利用各种驱动装置将某物体或工件进行运动的装置。
在现代工业中，拖动系统广泛应用于各种生产线和机械设备中。
拖动系统通常由电机、传动装置、行走部件等组成。
四、传动装置1. 皮带传动：皮带传动是一种常见的机械传动方式，其主要优点是结构简单、制造成本低廉等。
但由于其存在滑移现象，效率较低。
2. 齿轮传动：齿轮传动是一种高效的机械传动方式，它具有转矩大、精度高等优点。
但由于齿轮制造精度要求较高，成本较高。
3. 蜗杆传动：蜗杆传动是一种常用的减速装置，在工业生产中得到广泛应用。
它具有结构简单、减速比大等优点。
五、行走部件1. 轮式行走部件：轮式行走部件通常由车轮和驱动装置组成，适用于平整路面上的运输任务。
2. 履带式行走部件：履带式行走部件通常由履带和驱动装置组成，适用于复杂地形和恶劣环境下的运输任务。
3. 悬挂式行走部件：悬挂式行走部件通常由悬挂装置和驱动装置组成，适用于高速公路等平整路面上的运输任务。
六、拖动系统的应用领域1. 工业生产线：拖动系统在工业生产线中得到广泛应用，如汽车生产线、食品加工生产线等。
2. 交通运输：拖动系统在交通运输领域中也有重要作用，如汽车、火车、飞机等。
电机与拖动基础知识点
电机与拖动基础知识点1. 电机分类：电机可以根据其用途、结构和工作原理进行分类。
常见的电机类型包括直流电机、异步电机（感应电机）、同步电机和步进电机等。
2. 磁场和磁通：电机中的磁场是由电流通过线圈产生的。
磁通是指通过线圈的磁力线数量，它与电机的性能密切相关。
3. 绕组和电枢：电机中的绕组是由导线绕制而成的，用于产生磁场。
电枢是指电机中的旋转部分，它可以是转子或定子。
4. 电磁感应：当磁通通过导体时，会在导体中产生电动势，这种现象称为电磁感应。
异步电机和同步电机都是基于电磁感应原理工作的。
5. 直流电机：直流电机是将直流电转换为机械能的设备。
它包括定子和转子两部分，通过电刷和换向器实现电流的换向。
6. 异步电机：异步电机也称为感应电机，是一种广泛应用的交流电机。
它的转子转速略低于同步转速，通过转子感应的磁场与定子磁场的相互作用产生转矩。
7. 同步电机：同步电机的转子转速与定子磁场的转速相同，因此称为同步电机。
它通常用于发电机和大功率驱动装置。
8. 电机拖动：电力拖动是指利用电动机作为原动机来驱动生产机械。
它涉及电机的选择、控制和传动等方面。
9. 电机控制：电机的控制包括调速、反转、起动和制动等。
常见的电机控制方法包括变频调速、直流调速和步进电机控制等。
10. 电机性能：电机的性能指标包括转矩、功率、效率、转速、起动电流和转矩等。
了解这些指标对于选择和应用电机非常重要。
以上是《电机与拖动基础》课程中的一些重要知识点。
通过深入学习这些内容，您将能够理解电机的工作原理、特性和应用，为进一步学习和应用电机技术打下坚实的基础。

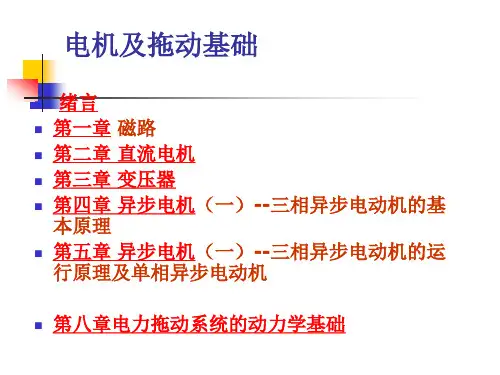

电机及拖动基础
B1
B2
/ 2 A
0.613 10 3 4 10 4
/2T
0.766T
由图1-10中DR530的磁化曲线查得，H1 H2 215 A/ m 则左右两边铁
心段的磁压降
H1l1 H 2l2 215 15 10 2 A 32.25 A
(4)总的磁动势和励磁电流为
Ni H1L1 H 3L3 2H (4818 87.75 32.25) A 4938 A
，
铁心l 的0导.3m磁率
（注Fe意 它500仅o仅是一点，就是导
磁率使得磁路不是线性的），套在铁心上的励磁绕组
500匝。求铁心产生1（T）的磁通密度，需要多少磁动
势和励磁电流
解：
用安培环路定律 磁场强度： H
B / Fe
1
5000
107
A / m 159A / m
磁动势： F Ni Hl 159 0.3 47.7A
励磁电流：
i F / N Hl / N 47.7 9.54 102 A 500
3。磁路的基尔霍夫定律
A
（1）磁路的基尔霍夫第一 定律
当铁心带有分支而不是 2 简单回路，如图在铁心
N
3
柱上加有磁势时，磁通
的路径图中虚线所示。 在闭合面中A中，串入和 流出的总磁通等于零。
1
图1—4 磁路的基尔霍夫 第一定律
i Ni 4938 A 2.469 A N 2000
第四节 交流磁路的特点
铁心线圈中通以直流电流来励磁:分析简单.励磁电流恒定. 线圈中无感应电动势,电流大小取决于线圈电阻本身.功 率损耗只有 I 2 R
铁心线圈中通以交流电流来励磁:分析复杂.励磁电流交变. 线圈中有感应电动势,电流,电压及功率损耗分析和直流 有所不同.但瞬时和直流磁路是一样的,可以遵循基本磁 化曲线.磁通量和磁密用交流的瞬时值表示,磁动势和磁 场强度用有效值表示.
电机与拖动基础知识
电机与拖动基础知识电机是一种将电能转换为机械能的装置，广泛应用于各个领域。
拖动技术则是指利用电机实现物体的移动、传动或控制。
本文将介绍电机的基本工作原理以及拖动技术的应用。
一、电机的工作原理A. 直流电机直流电机是最基本的电机类型之一。
它的工作原理基于法拉第对电磁感应的研究结果。
直流电机通过直流电源将电流引入电枢（由线圈构成），电枢产生的磁场与定子（磁体）的磁场相互作用，从而产生力矩使电机旋转。
B. 交流电机交流电机是另一种常见的电机类型。
它的工作原理基于交流电源的变化。
交流电机包括异步电机和同步电机两种类型。
异步电机是利用电磁感应的原理，通过变化的磁场产生转矩。
同步电机则是与电源的频率相匹配，通过旋转磁场产生转矩。
C. 步进电机步进电机是一种数字化控制驱动的电机，具有精确定位和定向控制的能力。
它的工作原理是通过电流脉冲切换来驱动电机运动，每个脉冲都导致电机转动一定角度。
二、拖动技术的应用A. 传统机械传动传统的机械传动是通过传动装置（例如齿轮、皮带和链条）将电机的旋转运动转化为所需的线性运动或其他形式的运动。
这种方法用于各种机械设备中，如工业机械、汽车、飞机等。
B. 变频调速技术变频调速技术是通过改变电机供电频率或电压来调节电机的转速。
这种技术广泛应用于电梯、风机、水泵等需要根据实际需求进行调速的系统中，能够提高能效并延长设备寿命。
C. 伺服控制技术伺服控制技术是一种高精度的电机控制方法，通过对电机的转速和位置进行精确控制实现运动控制。
伺服控制广泛应用于机械加工、医疗器械、机器人等领域，提供了更高的运动精度和可编程性。
D. 步进电机控制步进电机通过接收控制信号，按照指定的步长旋转，可以精确控制位置和运动。
步进电机在3D打印、精密定位、自动化设备等领域被广泛应用。
三、总结电机是现代工业中不可或缺的设备，它的工作原理基于电磁感应和电流脉冲的变化。
通过传统机械传动、变频调速、伺服控制和步进电机控制等技术手段，电机可以实现各种复杂的拖动任务。
电力拖动基础知识
电力拖动基础知识电力拖动基础知识引言电力拖动是指利用电动机将动力传递给装置或机械的一种技术。
它在现代工业中起着至关重要的作用，广泛应用于各个行业。
本文将介绍电力拖动的基础知识，包括电动机的工作原理、电力传动系统的组成以及一些常见的应用。
一、电动机的工作原理电动机是电力拖动的核心部件，它将电能转换为机械能，通过轴向动力输出。
电动机的工作原理主要基于电磁感应和洛伦兹力。
1. 电磁感应电磁感应是电动机实现转动的基本原理。
当电流通过电动机的线圈时，会在线圈周围产生磁场。
根据法拉第电磁感应定律，当磁场改变时，会在线圈中产生感应电动势。
这个电动势会与电源电压产生差异，导致电流流经线圈。
差异越大，电流越大。
2. 洛伦兹力电动机实现转动的另一个原理是洛伦兹力。
当线圈中有电流通过时，它在磁场中受到力的作用。
根据右手定则，电流方向与磁场方向之间的关系将决定所受力的方向。
由于线圈的结构，导线受到力的方向相同，这将产生一个力矩，使电机开始旋转。
二、电力传动系统的组成电力传动系统是电力拖动的基础，它由电动机、传动装置和负载组成，各部分通过轴连接。
1. 电动机电动机是传动系统的动力源，它的类型有很多种。
常见的电动机包括直流电动机、交流异步电动机和交流同步电动机。
不同类型的电动机有不同的应用领域和工作原理。
2. 传动装置传动装置用于将电动机的转速和转矩传递给负载。
常见的传动装置包括齿轮传动、皮带传动和链传动。
通过不同的传动装置，可以实现不同的转速和转矩要求。
3. 负载负载是电力传动系统中的目标设备或机械。
它可以是任何需要动力传递的装置，如机床、输送带和风扇。
负载的特点和要求将决定电动机和传动装置的选择。
三、常见的电力拖动应用电力拖动在工业中的应用广泛，以下是一些常见的应用领域：1. 工业生产线工业生产线通常需要大量的电力来驱动各种设备和机械。
电力拖动被广泛应用于各个环节，如输送链、旋转装置和起重机。
2. 交通运输交通运输中的电力拖动主要应用于轨道交通和电动汽车。
电机与拖动基础考点总结
考点总结第四章e T L T —生产机械的阻转矩 n —转速(r/min)】第五章一、直流电机的励磁方式：III f I I f1图5-15直流电机的励磁方式a) 他励式 b) 并励式 b) 串励式 b) 复励式a)b)c)d)按励磁绕组的供电方式不同，直流电机分4种：○1他励直流电机 ○2并励直流电机 ○3串励直流电机 ○4复励直流电机 二、基础公式 1. 额定功率N PN P （N T 为额定输出转矩，N n 为额定转速） 直流发电机中，N P 是指输出的电功率的额定值：N N N I U P ⋅=2. 电枢电动势a E直流电机的电动势：n C E e a ⋅Φ⋅=（单位 V ） e C 为电动势常数aZn C P e 60⋅=（P n —磁极对数，Z —电枢总有效边数，a —支路对数）3. 电磁转矩e T直流电机的电磁转矩：a T e I C T ⋅Φ⋅= （单位m N ⋅） T C 为转矩常数aZn C P T ⋅⋅=π2 （P n —磁极对数，Z —电枢总有效边数，a —支路对数）4. 常数关系式由于55.9260≈=πe T C C 故 e T C C ⋅=55.9三、直流电机(一) 分类：直流电动机和直流发电机。
直流电动机：直流电能→→机械能 直流发电机：机械能→→直流电能(二) 直流电动机(考点：他励直流电动机【如下图】)I 图5-18直流电动机物理量的正方向与等效电路a) 物理量的参考正方向 b) 等效电路a)b)1. 电压方程：励磁回路：f f f I R U =电枢回路：a a a a I R E U += (特点：a a E U >) (a R ——包括电枢绕组和电刷压降的等效电阻 a E ——直流电机感应电动势)其中 ΦnC E e a =2. 转矩方程：0L e T T T +=3. 功率方程：○1输入电功率→电磁功率 输入电功率1P =励磁回路输入电功率f P +电枢回路输入电功率a P(注意：一般题目没有给出励磁信息，那么输入电功率=电枢回路输入电功率)电枢回路输入电功率a P =电磁功率em P +铜耗功率Cua p ∆ 励磁回路输入的电功率：2f f f f f I R I U P ==电枢回路输入的电功率：()Cua em 2a a a a a a a a a a a p P I R I E I I R E I U P ∆+=+=+== (2a a Cua I R p =∆——电枢回路的铜耗 a a em I E P =——电机的电磁功率)且有ωωωe a p a p a p a a π2π2606060T ΦI aZn ΦI a Z n ΦnI Z n I E ==⋅== 即ωe a a T I E =（原本基础公式为a e ΦI C T T =）而由上式可得电动机电磁转矩的另一种计算公式：n Pn P P T em em eme 55.960π2===ω 故n PT em e 55.9=（em P 的取值单位为w 才适用）nP T eme 9550=（em P 的取值单位为kW 才适用） ○2电磁功率→输出机械功率 电磁功率=机械功率=机械空载功率(损耗)+机械负载功率(输出功率)由于0L e T T T +=和ωe T P em = 故 ωωωL 0e T T T += L 0em P p P +∆=L P ——电机的机械负载功率0p ∆——电机的空载损耗，包括机械摩擦损耗m p ∆和铁心损耗Fe p ∆○3输入电功率1P →输出机械功率2P 电功率电磁功率机械功率P 1P em P 2p Cua p Fe p mec p CufCufp ∆Cuap ∆Fep ∆mp ∆图5-19直流电动机的功率图p P P p p p p P p p P P P ∑∆+=+∆+∆+∆+∆=+∆+∆=+=22add m Fe Cu em Cua Cuf a f 1式中2P ——电动机的输出功率，有P2=PL ；add p ∆——电动机的附加损耗，是未被包括在铜耗、铁耗和机械损耗之内的其他损耗； p ∑∆——电动机的总损耗，并有add 02a a 2f f add m Fe Cua Cuf p p I R I R p p p p p p ∆+∆++=∆+∆+∆+∆+∆=∑∆故电动机的效率为：p P pP P ∑∆+∑∆-==2121η4. 工作特性：5. 如何避免造成“飞车”？ 答：直流电动机在使用时一定要保证励磁回路连接可靠，绝不能断开。
电机与拖动基础知识
电机与拖动基础知识电机是一种将电能转化为机械能的装置，广泛应用于各个领域中。
在现代科技的发展中，电机已经成为人们生活中不可或缺的一部分。
拖动是电机的一个重要功能，它使电机能够实现对物体的运动和控制。
在本文中，我们将探讨电机与拖动的基础知识。
让我们了解一下电机的基本原理。
电机的核心部分是电磁铁，通过通电产生的磁场与永磁体相互作用，从而产生力矩，推动电机转动。
电机的转速与电流成正比，转矩与电流成正比。
电机的转动方向由电流的方向决定，改变电流的方向可以改变电机的转动方向。
在实际应用中，电机常常需要通过拖动来实现对物体的运动和控制。
拖动是指电机通过产生力矩，使物体发生运动或产生反力。
拖动可以通过直接连接电机与物体的方式实现，也可以通过传动装置（如齿轮、皮带等）将电机与物体连接起来。
拖动的实现需要考虑物体的负载特性、电机的转速和转矩要求等因素。
在电机与拖动的应用中，我们常常需要考虑电机的控制问题。
电机的控制可以通过调节电流大小来实现。
调节电流可以改变电机的转速和转矩，从而实现对物体的运动和控制。
电机的控制可以通过手动控制、自动控制或远程控制等方式实现。
除了电机的控制，我们还需要考虑电机的保护。
电机在运行过程中可能会出现过载、过热等情况，这会对电机的正常运行造成影响甚至损坏电机。
因此，我们需要在电机中安装保护装置，如过载保护器、温度保护器等，以确保电机的安全运行。
电机与拖动的基础知识还包括电机的分类和应用。
根据电源类型，电机可以分为直流电机和交流电机。
直流电机适用于对转速和转矩要求较高的场合，如机床、机器人等。
交流电机适用于对转速和转矩要求较低的场合，如家电、电动工具等。
根据工作原理，电机可以分为感应电机、同步电机等。
感应电机适用于对转速和转矩要求较高的场合，同步电机适用于对转速和转矩要求较低的场合。
电机与拖动的基础知识对于电机的应用和维护具有重要意义。
了解电机的工作原理和控制方法，能够更好地应用电机，提高工作效率和安全性。
电机与拖动基础期末知识点复习
1.直流发电机发出直流电。
其电枢绕组内导体的电势和电流是交流。
2.一台直流发电机。
额定运行状态，转速下降为原来的30%。
而励磁电流及电枢电流不变。
和Ea下降30%。
3.他励直流电动机在电枢回路串电阻调速过程中。
如果负载转距不变则输入功率P1不变。
4.直流电动机带恒转距负载运行。
如果增加它的励磁电流if说明以下各量的变化。
电枢电流ia减小。
电枢电动势Ea增加。
转速n变化不定。
5.直流电动机工作时电枢电流大小主要取决于负载转距大小。
6.一台直流发电机，由额定运行状态转速他降为原来的30%。
而励磁电流及电枢电流不变。
此时Ea下降30%。
7.一台直流电动机拖动一台他励直流发电机。
当电动机的外电压历史电流不变。
增加发电机的负载。
则电动机的电枢，电流ia和转速n将ia增大n降低；8.在直流电动机中，公式ea等于cen和t等于cta five中的five指的是每级合成的磁通。
9.直流电动机的额定功率指转轴上吸收的机械功率。
10.直流电机的电枢绕组的元件中的电动势和电流是交流。
11.直流发电机电磁转接的方向和电枢旋转的方向相反，直流电动机电磁转距的方向和电枢旋转方向相同。
12.单叠和单波绕组。
极对数均为p时，并联支路分别为2p，2。
13.直流电机的电磁转距是由每级气隙磁通量和电枢电流组成的。
14.直流发电机的电磁转距是自动转句。
直流电动机的电磁转距是驱动转矩。
15.一台直流电动机带额定负载直接启动的启动电流大于空载直接启动的启动电流。
错16.直接电动机处于制动状态。
因为的电动于将减速停转。
错17.直流电动机的电磁转距与电机转子方向相同。
18.直流电动机的倒拉反转状态的稳定运行点位于机械特性平面的第四象限。
19.直流电动机的人为特性与固有特性相比。
其理想转速和斜率均发生了变化，那么这条人为特性一定是弱磁的人为特性。
20.直流电动机采用降低电源电压方法启动题目底是为了减小启动电流。
21.当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于反接制动状态22.他励直流电动机拖动恒转距负载，进行串电阻调速。
14电力《电机及拖动基础》重点复习提纲解析
（壹）参考答案：一、填空题1、直流电机是电能和机械能相互转换的旋转电机之一。
将机械能转换为电能的是直流发电机 ，将电能转换为机械能的是 直流电动机 。
2、直流发电机的工作原理是基于 电磁感应原理 ；直流电动机的工作原理是基于 电磁力定律的 。
3、直流电机的结构可分为定子、转子两部分。
定子主要用于 建立磁场 ，转子主要通过电枢绕组作能量转换 。
4、除容量很小的直流电动机可全压起动外，通常直流电动机的起动方法有：降压和电枢回路串电阻起动。
5、在自动控制中，他励直流电动机的反转实施方法有两种：（1）改变励磁电流方向 ，（2） 改变电枢电压极性 。
6、一台接到电源频率固定的变压器，忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路基本无关。
其主磁通与励磁电流成 正比关系。
7、变压器在能量传递的过程中会产生损耗，由于它是静止的电器，因此变压器的损耗仅有铜耗Cu P 和铁耗Fe P 两类。
其中铜耗Cu P 是 可变损耗 ；铁耗Fe P 是不变损耗 。
8、电压变化率%U ∆是变压器主要性能指标之一，一般电力变压器中，当2cos ϕ接近1时，额定负载时的电压变化率约为 2%~3% ，而当2cos ϕ=0.8（感性）时，额定负载时的电压变化率约为 4%~7% 。
9、三相异步电动机根据转子不同可分为 鼠笼型 和 绕线型 两类。
10、三相异步电动机的定子绕组每相的基波感应电动势公式为11114.4N E fN k =ϕ，其基波绕组因素11,N K <它是以基波电动势略有 减小 为代价使高次谐波大为削弱 。
进而使感应电动势尽可能接近正弦波。
11、从三相异步电动机的T-s 曲线可知，在0＜S ＜1，三相异步电动机运行于 电动状态 ；在S ＜0，运行于发电状态，此时电磁转矩性质为 制动 性质 。
12、单相变压器的变压比为K ，将二次绕组折算到一次绕组时，电流的折算值等于实际值 除以K ，而电阻、漏电抗及阻抗的折算值等于实际值2K 乘以13单相异步电动机常用的起动方法有 分相式起动 和 罩极式起动 。
