安全阀校验及维修培训总结(精)

安全阀
——安全阀校验及维修培训总结
标准分享网
www.bzfxw.com
2018/9/16 1
概述

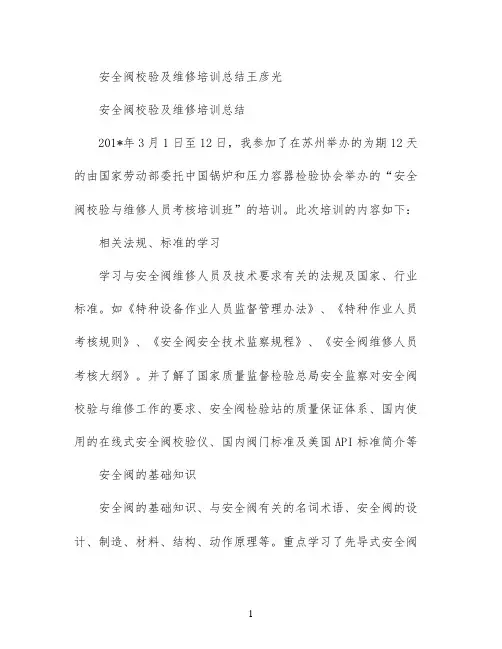

此次参加了由国家劳动部委托中国锅炉和压力 容器检验协会举办的“安全阀校验与维修人员考核 培训班”的培训，为期12天。此次培训的内容为高 压（包括中、低压）安全阀的校验和维修。包括： 安全阀的基础知识、安全阀校验与维修、自动化记 录仪介绍、实际操作实习、高压安全阀与中低压安 全阀的区别内容及校验演示；并介绍了国家质量监 督检验检疫总局安全监察对安全阀校验与维修工作 的要求、安全阀检验站的质量保证体系、国内使用 的在线式安全阀校验仪、国内阀门标准及美国API 标准简介等，以及参观了吴江东吴阀门制造厂；最 后，完成实际操作考核和理论考核。
2018/9/16
9
安全阀的分类
1）按使用介质分： a:蒸汽用安全阀 b:空气及其它气体用安全阀 c:液体用安全阀 2）按公称压力分 a:低压安全阀：公称压力PN≤1.6Mpa b:中压安全阀：公称压力PN1.6～6.4Mpa c:高压安全阀：公称压力PN6.4～80.0Mpa d:超高压安全阀：公称压力PN﹥100Mpa
阀门的类型代号
表1
类型 闸 阀 代号 Z J L Q D G
14
类型 旋 塞 阀 止回阀和底座 安 全 阀 减 压 阀 疏 水 阀
代号 X H A Y S
截 止 阀 节 流 阀 球 蝶 阀 阀
隔 膜 阀
2018/9/16
连接形式代号
表2
连接形式 内螺纹 外螺纹 法 焊
2018/9/16
代 1 2 4 6
2018/9/16 11
5）按开启高度分： a:微启式安全阀：开启高度在do /40～ do /20 b:全启式安全阀：开启高度不小于do /4 c:中启式安全阀：开启高度介于微启式和全启式 之间 6）按结构形式分： a:杠杆重锤式安全阀 b:弹簧式安全阀 c:脉冲式安全阀（又称先导式安全阀） d:微启式安全阀 e:全启式安全阀 f:全封闭式安全阀 g:半封闭式安全阀 h:敞开式安全阀
代号
I P
可锻铸铁 K 球墨铸铁 Q 铜及铜合 T 金 C 碳钢
2018/9/16
1Cr18Ni12Mo2Ti ZG1Cr18Ni12Mo2Ti R 12CrMoV
V
ZG12CrMoV
18
例；A42Y16C—DN50的含义： 表示公称通径为50mm、弹簧密闭全启式、法 兰连接、密封面材料硬质合金、公称压力1.6Mpa、 阀体材料为碳素钢的安全阀。
2018/9/16 6
9）排放压力Pb: 整定压力加上超过压力（超过压力 指超过安全阀整定压力所增加的压力，通常用整定 压力的百分数来表示） 10）开启高度h: 阀瓣离开关闭位置的实际升程。 11）流道面积A：指阀进口端到关闭件密封面间流道 的最小截面积，用来计算无任何阻力影响时的理论 排量。对应于流道面积A的流道直径为do（喉径）。 12）排量系数Kd：阀门实际排量与理论排量的比值。
号
连接形式 对 卡 卡 双 夹 箍 套 联
代 7 8 9 3
号
兰 接
15
安全阀结构形式代号
表3
安全阀结构形式 带散热片 微启式 封 闭 弹 簧 带扳手 不 封 闭 带控制机构
2018/9Байду номын сангаас16
全启式
代号 0 1 2
全启式 全启式
4
双弹簧微启式 3 7 微启式
全启式 微启式 全启式 8 5 6 9
16
2018/9/16 12
安全阀的型号编制方法
安全阀的型号编制方法完全是按照JB308-75 《阀门型号编制方法》执行的。它由7个单元组 成： a:阀门类型代号（用A表示安全阀） b:传动方式代号 c:连接形式代号 d:结构形式代号 e:阀座密封面或衬里材料代号 f:公称压力 g:阀体材料代号
2018/9/16 13
2018/9/16 10
3)按适用温度分： a:超低温安全阀：t≤-100°C b:低温安全阀：-100°C～-40 °C c:常温安全阀：-40 °C～120 °C d:中温安全阀：120 °C～450 °C e:高温安全阀：t＞ 450 °C 4)按连接方式分： a:法兰连接安全阀 b:螺纹连接安全阀 c:焊接连接安全阀
脉冲式
阀座密封面或衬里材料代号
表4
阀座密封面或衬里材料 代 号 阀座密封面或衬里材料 代 号
铜合金
橡胶 尼龙塑料 氟塑料
T
X N F
渗氮钢
硬质合金 衬胶 衬铅
D
Y J Q
锡基轴承合金（巴式合 B 金）
合金钢
2018/9/16
搪瓷 渗硼钢
C P
17
H
阀体材料代号
表5
阀体材料 代号 阀体材料
灰铸铁 Z 1Cr5Mo ZG1Cr5Mo 1Cr18Ni9Ti ZG1Cr18Ni9Ti
2018/9/16
2
第一部分 （安全阀的基本知识）
2018/9/16
3
名词注释
1）阀门：安装在压力容器、受压设 备及连接管道上，用以控制介质流 向的、具有可动机构的机械产品的 总称。
2）阀门的公称通经： 是指阀门与管道及所有其他附 件连接处管道的名义直径，单位是 毫米（用DN表示)。
2018/9/16
2018/9/16 7
13）密封试验压力Pt: 进行密封试验时规定的压力， 在此压力下测量通过关闭件密封面的泄漏率。一般 取整定压力的90%作为密封试验压力。
14）出厂试验；出厂前对产品所进行的壳体强度、 密封性、开启压力的试验。
2018/9/16
8
安全阀基本结构
1）阀体 3）阀瓣 5）弹簧 7）阀盖 2）阀座 4）调节圈 6）阀杆 8）阀帽
4
3）安全阀：是一种自动阀门，能不借 助任何外力而只利用介质本身的力 来排出一额定数量的流体，以防止 系统内压力超过预定的安全值。当 压力恢复正常后，在自行关闭并阻 止介质继续流出的一种阀。 4）工作压力P：阀门在使用介质温度 下的压力。 5）工作温度T：阀门在使用介质下的 温度。
2018/9/16 5
6）整定压力Ps: 安全阀在运行条件下开始开启的 预定压力。在该压力下，开启阀瓣的力与使阀 瓣保持在阀座的力平衡。 7）回座压力Pr: 指安全阀达到排放状态后，介质 压力下跌至一定值，阀瓣重新与阀座接触，亦 即开启高度变为零时，阀门进口处的静压力。 8）启闭压差△Pbl:安全阀整定压力与回座压力之 差，通常用整定压力的百分数来表示，只有当 整定压力很低时，才用Mpa表示。
