直线导轨选型须知

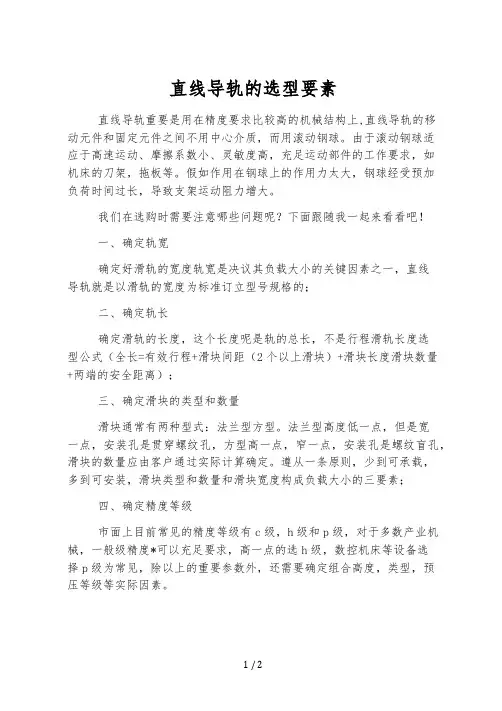

直线导轨的选型要素
直线导轨的选型要素
直线导轨重要是用在精度要求比较高的机械结构上,直线导轨的移
动元件和固定元件之间不用中心介质，而用滚动钢球。
由于滚动钢球适
应于高速运动、摩擦系数小、灵敏度高，充足运动部件的工作要求，如
机床的刀架，拖板等。
假如作用在钢球上的作用力太大，钢球经受预加
负荷时间过长，导致支架运动阻力增大。
我们在选购时需要注意哪些问题呢？下面跟随我一起来看看吧！
一、确定轨宽
确定好滑轨的宽度轨宽是决议其负载大小的关键因素之一，直线
导轨就是以滑轨的宽度为标准订立型号规格的；
二、确定轨长
确定滑轨的长度，这个长度呢是轨的总长，不是行程滑轨长度选
型公式（全长=有效行程+滑块间距（2个以上滑块）+滑块长度滑块数量+两端的安全距离）；
三、确定滑块的类型和数量
滑块通常有两种型式：法兰型方型。
法兰型高度低一点，但是宽
一点，安装孔是贯穿螺纹孔，方型高一点，窄一点，安装孔是螺纹盲孔，滑块的数量应由客户通过实际计算确定。
遵从一条原则，少到可承载，
多到可安装，滑块类型和数量和滑块宽度构成负载大小的三要素；
四、确定精度等级
市面上目前常见的精度等级有c级，h级和p级，对于多数产业机械，一般级精度*可以充足要求，高一点的选h级，数控机床等设备选
择p级为常见，除以上的重要参数外，还需要确定组合高度，类型，预
压等级等实际因素。
以上内容便是本次为大家共享关于直线导轨的相关信息，希望大家在看完之后能够对该产品有更多的了解。
直线导轨选型基本原则步骤和参数考量
直线导轨选型基本原则步骤和参数考量直线导轨是一种常用于工业机械设备中的部件，可以实现精确的直线运动。
在选择直线导轨时，需要考虑一些基本原则和步骤，以及相关的参数。
下面是关于直线导轨选型的基本原则、步骤和参数考量的详细解释。
一、直线导轨选型基本原则：1.负载能力：直线导轨应具有足够的负载能力，以确保能够承受工作时的负荷。
负载能力取决于工作物体的重量和所需的加工力。
2.刚度：直线导轨应具有足够的刚度，以保持工作物体的稳定性和精度。
刚度取决于导轨的材料和结构。
3.精度：直线导轨的精度直接影响到工作物体的加工精度。
选用直线导轨时需考虑工作所需的精度指标。
4.速度：直线导轨应具有足够的速度，以满足工作物体的运动要求。
速度取决于导轨和导轨的传动系统的性能。
5.寿命：直线导轨的寿命应长，以减少维护和更换的频率。
寿命取决于导轨材料的耐磨性和导轨结构的稳定性。
二、直线导轨选型步骤：1.确定负载类型和大小：首先需要确定工作物体的负载类型（如重载、中等负载、轻载）和负载大小，以选择适合的直线导轨。
2.选择导轨类型：根据工作环境和负载要求，选择合适的导轨类型，如滑块式导轨、滚动式导轨等。
3.选择导轨材料：导轨材料需要具有足够的硬度、耐磨性和刚度，常见的导轨材料有钢材、铝合金等。
4.确定导轨长度：根据工作物体的运动范围和工作空间的限制，确定导轨的长度。
5.选择导轨载荷：根据工作物体的负载大小和工作要求，选择适合的导轨载荷，以确保导轨能够承受工作时的负载。
6.确定导轨精度：根据工作要求和加工精度的需求，选择合适的导轨精度。
7.选择导轨速度：根据工作物体的移动速度要求和工作环境的限制，选择适合的导轨速度。
8.确认导轨寿命：了解导轨的寿命和使用寿命，以便预估导轨的使用寿命和维护周期。
三、直线导轨选型参数考量：1.负载能力：指导轨能够承受的最大负荷。
2.刚度：指导轨的刚度，用于评估导轨的变形程度，通常以刚度系数来表示。
3.精度：指导轨的精度，用于评估导轨的加工精度和重复性。

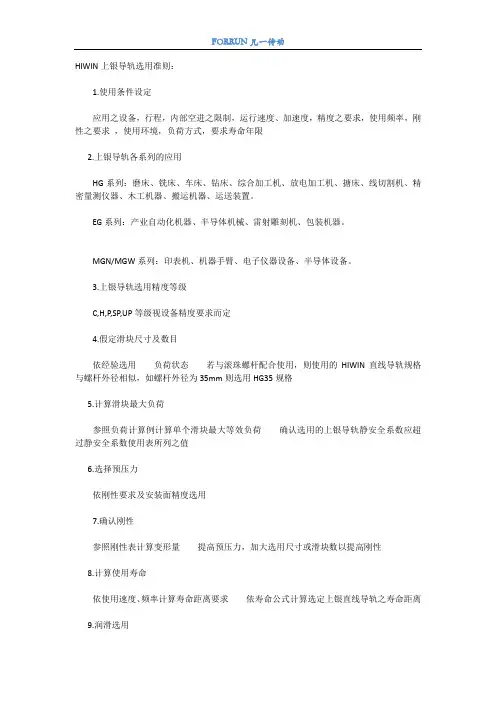

HIWIN上银直线导轨选用准则
HIWIN上银导轨选用准则：
1.使用条件设定
应用之设备，行程，内部空进之限制，运行速度、加速度，精度之要求，使用频率，刚性之要求，使用环境，负荷方式，要求寿命年限
2.上银导轨各系列的应用
HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。
3.上银导轨选用精度等级
C,H,P,SP,UP等级视设备精度要求而定
4.假定滑块尺寸及数目
依经验选用负荷状态若与滚珠螺杆配合使用，则使用的HIWIN直线导轨规格与螺杆外径相似，如螺杆外径为35mm则选用HG35规格
5.计算滑块最大负荷
参照负荷计算例计算单个滑块最大等效负荷确认选用的上银导轨静安全系数应超过静安全系数使用表所列之值
6.选择预压力
依刚性要求及安装面精度选用
7.确认刚性
参照刚性表计算变形量提高预压力，加大选用尺寸或滑块数以提高刚性
8.计算使用寿命
依使用速度、频率计算寿命距离要求依寿命公式计算选定上银直线导轨之寿命距离
9.润滑选用
润滑剂选用，依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油
凡一传动。
直线导轨解决方案(3篇)
第1篇一、引言直线导轨作为一种重要的机械传动元件，广泛应用于各种机械设备中，如数控机床、机器人、自动化设备等。
随着科技的不断发展，对直线导轨的性能要求越来越高，如何提供高效、稳定、可靠的直线导轨解决方案，成为众多企业关注的焦点。
本文将从直线导轨的选型、安装、维护等方面，详细阐述直线导轨解决方案。
二、直线导轨的选型1. 导轨类型直线导轨主要有两种类型：滚动直线导轨和滑动直线导轨。
（1）滚动直线导轨：滚动直线导轨具有摩擦系数小、精度高、运行平稳等特点，适用于高速、高精度、重载的场合。
（2）滑动直线导轨：滑动直线导轨具有结构简单、成本较低、维护方便等特点，适用于低速、轻载、要求不高的场合。
2. 导轨规格直线导轨的规格主要包括导轨宽度、导轨长度、导轨高度等。
（1）导轨宽度：导轨宽度应根据机械设备的负载和运行速度进行选择。
一般而言，负载越大、运行速度越快，导轨宽度应越大。
（2）导轨长度：导轨长度应根据机械设备的运动行程进行选择。
一般而言，运动行程越长，导轨长度应越长。
（3）导轨高度：导轨高度应根据机械设备的安装空间进行选择。
一般而言，安装空间越小，导轨高度应越小。
3. 导轨材料直线导轨的材料主要有钢、铸铁、铝合金等。
（1）钢：钢质导轨具有耐磨、耐腐蚀、精度高、成本低等特点，适用于各种场合。
（2）铸铁：铸铁质导轨具有成本低、易于加工、安装方便等特点，适用于低速、轻载的场合。
（3）铝合金：铝合金质导轨具有重量轻、强度高、耐腐蚀等特点，适用于高速、轻载的场合。
三、直线导轨的安装1. 安装前的准备工作（1）清理安装位置，确保无油污、灰尘等杂物。
（2）检查导轨和滑块是否完好，表面无划痕、裂纹等缺陷。
（3）检查导轨和滑块的尺寸是否符合要求。
2. 安装步骤（1）将导轨固定在机械设备上，确保导轨水平、垂直度符合要求。
（2）将滑块安装在导轨上，调整滑块的位置，使其与导轨紧密贴合。
（3）连接滑块与机械设备，确保连接牢固。
（4）检查滑块的运行情况，确保运行平稳、无异常。
直线导轨选型基本原则步骤和参数考量
直线导轨选型基本原则步骤和参数考量直线导轨是一种精密机械元件，在机械设备和自动化系统中得到广泛应用。
在选型过程中，需要考虑许多因素，如负载、工作环境、精度、稳定性和耐磨性等。
下面是直线导轨选型的基本原则和步骤以及参数考量。
一、基本原则直线导轨选型的基本原则是根据所需的功能特性来选择最佳的导轨，同时考虑到机械部件的可靠性、经济性和使用寿命。
二、步骤1. 确定工作条件和要求：首先需要确定设备的负载、速度、精度、噪声和使用寿命等参数，以便选择适合的导轨型号。
2. 了解导轨的特性：参考直线导轨的产品手册，了解导轨的精度、刚性、防尘、防水和耐磨性等特性。
3. 选择导轨尺寸：选择适合负载和速度要求的导轨尺寸。
对于负载较大或速度较高的应用，需要选择更大的导轨尺寸和型号。
4. 确定导轨质量：质量是导轨选型的关键考量之一。
为了提高精度和稳定性，应尽可能选择高质量的导轨。
5. 熟悉安装和维护要求：了解导轨的安装和维护要求，如需要留意导轨的保护措施、润滑方式和维护周期等。
三、参数考量1. 负载：负载是选择导轨的最重要参数之一。
需要确保导轨能够承受负载并保持稳定。
一般来说，负载能力越高的导轨，使用寿命也会越长。
2. 速度：导轨的速度影响其所需的精度和刚性。
需要根据应用的速度要求选择导轨型号和尺寸。
3. 精度：导轨的精度是指导轨的位置偏差值。
注重精度的应用需要选择更高精度的导轨型号。
4. 刚性：导轨的刚性决定了其对负载的承载能力。
对于负载较大或需要高速运动的应用，需要选择刚性更好的导轨。
5. 稳定性：导轨的稳定性是指它能否保持精度，并在操作过程中减少振动和噪声。
6. 耐磨性：导轨的耐磨性取决于其材料和表面处理方式。
选择更耐磨的导轨能够延长其使用寿命。
总之，选择合适的直线导轨需要在实际应用中进行全面的考虑和评估，并综合考虑以上参数，从而选择最优的导轨。
上银直线导轨选型手册
上银直线导轨选型手册
为了正确选型上银直线导轨，需要考虑以下因素：
1. 载荷：需要确定导轨对应的最大载荷，以确保导轨能够承受
实际应用中的负载。
2. 行程：确定所需的行程长度，以确定导轨的长度和数量。
3. 精度：确定所需的精度级别，以便选择适当的导轨类型和型号。
4. 刚度：需要考虑应用中所需的刚度水平，以选择适当的导轨
类型和型号。
5. 环境条件：需要考虑应用中的环境条件，如温度、湿度和腐
蚀性，以选择适当的材料和涂层。
6. 运动速度：需要确定应用中所需的最大运动速度，以选择适
当的导轨类型和型号。
7. 导向方式：需要考虑应用中所需要的导向方式，如滑块式和
直线导轨式，以选择适当的导轨类型和型号。
8. 安装方式和尺寸：需要考虑导轨的安装方式和尺寸，以保证
导轨与其他部件的匹配。
基于以上考虑，上银直线导轨一般按照其型号、载荷、行程、
精度等参数进行分类，用户可根据实际应用需求选取合适的型号及
参数。
在选型时建议整体考虑，同时可以参考上银直线导轨选型手册，详细了解不同型号和参数的选择和应用范围。
上银直线导轨选型资料(一)2024
上银直线导轨选型资料（一）引言概述：本文为《上银直线导轨选型资料（一）》的文档，旨在提供有关上银直线导轨的详细信息和选型参考，以帮助读者了解和选择适合他们需求的直线导轨产品。
正文：一、上银直线导轨的概述1.1 直线导轨的定义和作用1.2 上银直线导轨的特点和优势1.3 上银直线导轨的应用领域1.4 上银直线导轨的市场趋势1.5 上银直线导轨的发展历程二、上银直线导轨的结构和分类2.1 上银直线导轨的结构原理2.2 上银直线导轨的分类及特点2.3 上银直线导轨的尺寸规格2.4 上银直线导轨的材质和制造工艺2.5 上银直线导轨的相关标准和认证三、上银直线导轨的选型指南3.1 上银直线导轨选型的基本原则3.2 选型参数和技术指标的解释3.3 上银直线导轨的动载荷计算方法3.4 温度、速度和加速度对选型的影响3.5 选型工具和在线平台的使用介绍四、上银直线导轨的安装和维护4.1 安装前的准备工作及注意事项4.2 安装上银直线导轨的步骤和方法4.3 导轨的调试和对齐技巧4.4 上银直线导轨的常见故障及解决方案4.5 维护和保养上银直线导轨的方法和周期五、上银直线导轨的市场价格和供应商推荐5.1 上银直线导轨的市场价格分析5.2 市场上主要供应商的调研和比较5.3 推荐的上银直线导轨产品型号和厂家5.4 选型实例和案例分析5.5 上银直线导轨选型需注意的事项总结：本文全面介绍了上银直线导轨的概述、结构分类、选型指南、安装维护及市场价格和供应商推荐等方面的内容。
通过阅读本文，读者可以对上银直线导轨的特点、应用领域和选型原则有更深入的了解，并能根据自身需求选择合适的上银直线导轨产品。
直线导轨的选购要素
直线导轨的选购要素以直线导轨的选购要素为标题的文章：直线导轨是一种常见的机械传动部件，广泛应用于工业生产线、机床设备和自动化生产设备等领域。
正确选择合适的直线导轨对于机械设备的性能和寿命至关重要。
本文将介绍直线导轨的选购要素，帮助读者准确选择适合自己需求的直线导轨。
1. 负载能力直线导轨的负载能力是一个重要的选购要素。
它决定了导轨能够承受的最大负荷。
在选择直线导轨时，需要根据实际应用中的负载要求来确定所需的负载能力。
如果负载过重，导轨可能会发生变形或损坏，影响设备的使用寿命。
2. 精度等级直线导轨的精度等级也是选购要素之一。
精度等级决定了导轨的定位精度和重复定位精度。
在高精度要求的应用中，需要选择高精度等级的直线导轨，以确保机械设备的定位精度。
3. 导轨长度导轨的长度也是选购时需要考虑的因素。
导轨的长度应根据实际应用中的需要来确定。
如果导轨长度过长，可能会导致刚性不足，影响设备的稳定性；如果导轨长度过短，可能会限制设备的行程。
4. 导轨结构直线导轨的结构形式多种多样，如滚珠导轨、滑动导轨等。
不同的结构形式适用于不同的应用场景。
滚珠导轨具有较高的刚性和定位精度，适用于高速运动和高负荷的应用；滑动导轨具有较好的吸震性能，适用于低速运动和低负荷的应用。
在选购时需要根据实际需求选择合适的导轨结构。
5. 导轨材料直线导轨的材料也是选购要素之一。
常见的导轨材料有钢材、铝合金等。
钢材导轨具有较高的刚性和耐磨性，适用于负载较大和要求较高的应用；铝合金导轨具有较轻的重量和较好的耐腐蚀性能，适用于负载较小和要求较低的应用。
在选购时需要根据实际需求选择合适的导轨材料。
6. 导轨润滑直线导轨的润滑也是选购时需要考虑的因素。
合适的润滑方式可以减少摩擦和磨损，延长导轨的使用寿命。
常见的润滑方式有干摩擦、滴油润滑、脂润滑等。
在选购时需要根据实际需求选择合适的润滑方式。
7. 品牌和服务直线导轨的品牌和服务也是选购要素之一。
知名品牌的导轨通常具有较好的质量和可靠性。
上银直线导轨选型资料
上银直线导轨选型资料在选择上银直线导轨时，首先得明白自己需要什么。
比如说，工作环境、负载要求、精度等，都是关键因素。
没有这些基础知识，选错导轨可就麻烦了。
首先，工作环境是个大问题。
一般来说，导轨得能耐得住环境的挑战。
湿气、灰尘，这些都能让导轨的性能打折扣。
你想啊，导轨就像个辛苦的工人，得在恶劣条件下坚持工作。
选择防尘、防水的导轨，无疑是个明智的选择。
然后，负载能力也不可忽视。
每个项目都有自己的“重量”，选择的导轨必须能够承受这个重量。
比如说，轻负载可以选择小型导轨，而重负载就得选大型导轨。
要不然，导轨就像大海捞针，根本无法应对。
再来，精度问题也不能掉以轻心。
精度决定了设备的性能。
需要高精度的设备，就得选择高精度的导轨。
很多人可能觉得高精度的导轨太贵，其实长远来看，投资高精度的导轨更划算，减少了维护成本。
除了这些，导轨的安装和维护也要考虑。
安装简单的导轨可以省下不少麻烦。
维护方便的导轨，让你省心不少。
别小看这个，平时的维护能让导轨寿命延长。
说到使用寿命，好的导轨就像一条长河，流淌得久，使用得舒心。
导轨的材料、工艺、设计，都影响着它的使用寿命。
优质的材料，搭配先进的制造工艺，才能确保导轨长时间稳定运行。
还有，噪音问题也值得注意。
选用低噪音的导轨，能让设备运行得更加安静。
尤其是在一些对噪音敏感的环境中，安静的运行至关重要。
噪音过大，会影响到周围环境，甚至造成干扰。
总结来说，选择上银直线导轨并不是小事。
了解需求、环境、负载、精度、安装维护等因素，才能最终选到适合的导轨。
就像选朋友一样，合适的才是最重要的。
总之，选对导轨，事半功倍，才能让工作更顺利，效率更高。
直线导轨选型须知
直线导轨选型须知1 / 1运动精度：a.滑块顶面中心对导轨基准底面的平行度；b.与导轨基准侧面同侧的滑块侧面对导轨基准侧面的平行度。
综合精度：a.滑块上顶面与导轨基准底面高度H 的极限偏差；b.同一平面上多个滑块顶面高度H 的变动量；c.与导轨基准侧面同侧的滑块侧面对导轨基准侧面间距离W1的极限偏差；d.同一导轨上多个滑块侧面对导轨基准侧面W1的变动量。
导轨上有超过两个滑块以上的导轨，只检验首尾两个滑块，中间的不做W1检验，但中间的W1应小于首尾的W1。
2、选择：确定轨长：这个长度是轨的总长，不是行程。
全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。
确定滑块类型和数量：常用的滑块是两种：法兰型，方形。
前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。
两者均有短型、标准型和加长型之分（有的品牌也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。
滑块的数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装。
滑块类型和数量与确定精度等级：任何厂家的产品都会标注精度等级，有些厂家的标注比较科学，一般采用该等级名称的第一个字母，如普通级标N ，精密级标P 。
确定其他参数：除上述4个主要参数外，还有一些参数需要确定，例如组合高度类型、预压等级等。
预压滑动阻力大，等级低的阻力小。
表示方法得看厂家选型样本，等级数有3级的，也有5级的。
等级的选择要看用户的实际使用场合，大致的原则是滑轨规格大、负载大、有冲击、精度高的场合可以选预压等级高一点的，反之选低一点。
凡一商城特别提示：1--预压等级与质量无关；2—预压等级与滑轨使用精度成正比，与使用寿命成反比。
银泰直线导轨选择的基本原则
银泰直线导轨选择的基本原则导轨种类选择选择直线导轨的时候，应该首先明确自己的需求。
常见的直线导轨有QH/QE/QW等几种，每种导轨适用的场景都有所不同，因此我们需要根据实际需要进行选择。
QH：适用于中小型设备的横向和纵向运动，最长行程可达到3000mm。
QE：适用于中小型设备的横向和纵向运动，具有较高的精度和重复定位精度。
QW：适用于大型设备的横向和纵向运动，具有较高的刚性和稳定性。
精度要求在选择直线导轨时，精度是非常重要的考虑因素之一。
具体而言，可以从以下两个方面进行考虑：1.重复定位精度重复定位精度是指将运动部件反复运动到同一位置所能达到的精度。
这一指标直接影响设备的定位精度和运动平稳性。
2.直线度误差直线度误差是指直线导轨上运动部件在轨道上移动时，移动轨迹和理论轨迹之间的偏差。
直线度误差是直线导轨的主要精度指标之一，因此需要特别关注。
载荷大小直线导轨的承载能力也是一个很重要的考虑因素。
通常情况下，载荷越大的导轨，所需要的材料和加工精度就越高，因此价格也相对较高。
选择直线导轨时，应该根据设备所需承载的重量来选择适当承载能力的导轨。
寿命考虑直线导轨的寿命一般分为润滑寿命和使用寿命。
润滑寿命是指导轨在使用过程中所需的润滑时间间隔。
使用寿命是指导轨的整体使用寿命。
润滑寿命和使用寿命的长短，直接影响设备的使用寿命和稳定性，因此在选择直线导轨的时候，需要关注这两个指标。
直线导轨厂家在选择直线导轨的时候，厂家的信誉和生产能力也是一个重要的考虑因素。
建议选择有一定市场知名度的正规厂家，以保证直线导轨的性能和品质。
总结综上所述，选择银泰直线导轨需要考虑的因素包括直线导轨种类、精度要求、载荷大小、寿命考虑以及厂家信誉等。
通过合理地考虑这些因素，选择合适的银泰直线导轨可以提高设备的性能和精度，在工业自动化领域中起到至关重要的作用。
选购直线导轨优先考虑哪些问题
选购直线导轨优先考虑哪些问题在选购物品的时候，很多人都会很看重价格，有一些人甚至是优先关注价格，很少考虑产品的性能，产品是不是合适自己用等这些因素。
选择，很多企业在使用机械手来完成一些人力无法完成的工作，不同种类的机械手，在用途、机构、性能、价格等等都是有区别的。
机械手的日常活动主要是由系统控制，导轨系统就是其中一个重要系统，主要是控制其能顺利地进行上下运动，直线导轨是机械手中一个重要零部件，也是一个精密度、刚性、使用寿命要求较高的零件。
万基精密传动科技有限公司就是一家专业销售直线导轨的企业，他们的导轨符合高精度、高刚性、耐磨损的要求，现在在东莞，许多企业都在使用万基的导轨产品。
但是，在最近一段时间，有些买家在电话里首先会问产品的价格，听到价格便宜了，他们又会问是不是国产的，或者二手的。
当听到价格贵了，他们又会跟我们讨价还价。
从这些问题中，我们的出一个结论，很多客户都优先考虑价格，不是很注重产品是否适合自己，不太考虑产品性能和质量的问题。
在购买产品时我们应该优先考虑什么问题呢？下面让我们一起来学习下吧。
在直线导轨的选型方面，首先要考虑该产品性能是否能满足你的生产需求，然后从中找到相对较低的价格才是正确的做法。
导轨这个行业一般情况下是没有所谓的暴利的，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。
虽说买东西买物美价廉，但一分钱一分货，一般情况下价格高点的直线导轨，性能还是要相对好点的。
在这里需要提醒广大直线导轨的买家，购买时应该优先考虑标准型号而非特殊型号。
因为每个厂家的样本都会在同一个产品下列举很多规格，但实际上可能大部分都不生产或供货期很长，所以，非必要不要选用非常规规格，以避免在订货、交货期、维修等环节造成困扰。
并且应该在购买前与厂家确认好型号，以免不必要的困恼。
直线导轨选型时要考虑参数。
主要考虑的参数有：导轨的直径、导轨的长度、导轨滑块的类型和数量、导轨的精度、等级及其他类似组合高度类型、预压等级等参数。
直线导轨的选型方法
设备中心专业知识系列教材（七）
五、THK选型范例
设备中心专业知识系列教材（七）
设备中心专业知识系列教材（七）
型号的组成
本讲结束
如台湾HIWIN公司的直线导轨主要分为HG系列、LG系列、AG系列、MG系 列等。具体的选用过程可以参考下面的顺序.
设备中心专业知识系列教材（七） 选型步骤
在选用的过程中可以根据计算结果随时返回到前面的步骤进行重新选择 和设定。计算滑块最大负荷时要确认选用的直线导轨静安全系数应该超 过推荐表中所列值。如果所选用的直线导轨副刚性不足，可以提高预压 力，加大选用尺寸或增加滑块数来提高刚性。
设备中心专业知识系列教材（七）
使用范例
二、直线导轨的结构
设备中心专业知识系列教材（七）
设备中心专业知识系列教材（七）
三、直线导轨的选型步骤
设备中心专业知识系列教材（七）
直线导轨的选用
通常，直线导轨副的选用必须根据使用条件、负载能力、和预期寿命选用。 所谓使用条件主要是指应用何种设备、精度要求、刚性要求、负荷方式、行 程、运行速度、使用频率、使用环境等因素。根据条件选择对应的合适产品 系列。各个直线导轨的生产厂家都对其产品进行了合适的系列划分。
上银直线导轨选型计算
上银直线导轨选型计算一、引言直线导轨作为机械制造中常见的定位和运动控制装置，其选型计算对于保证机械设备的精度和稳定性非常重要。
针对上银直线导轨，本文将从导轨的基本参数、工作条件和选型计算等方面进行详细介绍。
二、直线导轨基本参数1.导轨长度：根据设备的工作行程和使用要求进行确定，一般取决于零件的加工范围；2.导轨宽度和高度：根据设备的载荷和工作条件来确定，同时需要考虑导轨的刚度和耐力等参数；3.导轨滑块类型：上银直线导轨的滑块类型有多种，如固定型、活动型和滚动式等，根据设备的要求和工作条件来选择合适的类型；4.导轨接触方式：根据设备的工作方式和传动要求来选择导轨的接触方式，如滾珠式或滑块式。
三、工作条件的考虑1.载荷和速度：根据设备的工作要求和使用环境来确定导轨的额定负荷和额定速度；2.温度和湿度：导轨材料的选择和防护措施需要根据设备的工作环境来确定，确保导轨在不同温度和湿度下的工作稳定性和寿命；3.环境污染：如果设备工作环境存在较高的灰尘、油污或腐蚀气体等，则需选择具有防护功能的导轨材料和密封结构。
四、选型计算1.载荷计算：根据设备工作过程中导轨所承受的力矩、推力和振动等参数，结合导轨的载荷能力进行计算，确保导轨在工作过程中不会超载；2.刚度计算：根据设备需要的刚度和精度要求，确定导轨的刚度，并结合导轨悬臂长度和滑块支承情况进行计算；3.寿命计算：根据设备的使用寿命要求和工作条件，选择合适的导轨材料和型号，计算导轨的设计寿命，并与设备寿命要求进行对比；4.运动平稳性计算：根据设备的运动速度、加速度和减速度等参数，计算导轨的运动平稳性指标，确保设备的运动稳定性和准确性；5.经济性计算：根据设备的成本和效益要求，结合导轨的选型参数进行综合评估，选择性价比较高的导轨产品。
五、选型注意事项1.导轨的选型计算需要首先根据设备的使用要求和工作条件来确定导轨的基本参数；2.选型计算需要考虑导轨的负荷能力、刚度和寿命等因素，并结合设备的运动速度和稳定性要求来综合考虑；3.在进行选型计算时，还需要考虑导轨的安装和调整方便性、维护保养工作的便捷性和地方配套件等因素；4.最终选型结果需要与设备的实际情况和使用要求相匹配，以保证设备的性能和稳定性。
直线导轨选择指南
直线导轨指南1, 常用结构常用结构常用结构常用结构按照滚珠在导轨和滑块之间的接触牙型对直线导轨副进行分类，主要有歌德式（Gothic Type）牙型和圆弧式牙型。
歌德式也称作两列式，圆弧式也称作四列式。
由于圆弧式牙型其接触角（垂直于回转轴线的直线与滚珠中心和沟槽接触点连线的夹角）在传动中易变动，产生间隙与侧向力变动，安装容易。
而歌德式牙型其接触角能保持不变，刚性也比较稳定。
一般而言直线导轨的常用结构以这两种类型为主。
2主要性能指标：通常，直线导轨副的选用必须根据使用条件、负载能力和预期寿命选用。
但由于直线导轨的寿命分散性较大，为了便于选用直线导轨副，必须先清楚以下几个重要概念。
1.额定寿命：所谓额定寿命是指一批相同的产品，在相同的条件及额定负荷下，有90%未曾发生表面剥离现象而达到的运行距离。
直线导轨副使用钢珠作为滚动体的额定寿命，在基本动额定负荷下为50km。
2.基本动额定负荷（C）: 所谓基本动额定负荷是指一批相同规格的直线导轨副，在负荷方向和大小均等的状态下，经过运行50km后，90%的直线导轨其滚道表面不产生疲劳损坏（剥离或点蚀）时的最高负荷。
3.基本静额定负荷(Co): 所谓基本静额定负荷是指在负荷方向和大小均等的状态下，在受到最大应力的接触面处，钢珠与滚道表面的总永久变形量恰为钢珠直径万分之一时的静负荷。
由于在机械加工方面的精度要求愈来愈高，使得对加工机械上的重要零组件直线导轨的精度等级划分也越来越细。
4.精度等级：一般直线导轨副的精度分为普通级、高级、精密级、超精密级和超高精密级五种。
主要检测指标一般有三个，一是滑块C面对滑轨A面的平行度，二是滑块D面对滑轨B面的平行度，三是行走平行度，所谓行走平行度是指将直线导轨固定在基准座平面上，使滑块沿行程行走时，导轨与滑块基准面之间的平行度误差。
5.预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。
三招教你如何挑到适合自己的直线导轨
三招教你如何挑到适合自己的直线导轨直线导轨，又称线性滑轨，用于高精或高速直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
它的的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
如同所有精密零件的高要求一样，对于它的选择，也需要从多个方面考虑。
本文将提供不同的维度，三招教你如何挑到适合自己的直线导轨。
维度一：特点LGR滚柱直线导轨目前，常见的直线导轨种类包括滚珠直线导轨、滚轮直线导轨和圆柱直线导轨。
它们的应用范围和适用条件各不相同，可根据它们的特点进行选择。
1.滚珠直线导轨（1）精度高（2）承重大（3）所有方向皆具有高刚性成本较高2.滚轮直线导轨（1）高速度低噪音（2）耐腐蚀不易生锈（3）维护简单易更换（4）误差小、精度良好（5）轻负载（6）最大精度不足（7）适用范围相对有限3.圆柱直线导轨（1）圆形滑块适合特殊的场合（2）具有调心能力（3）价格便宜（4）精度低维度二：参数市面上出现的直线导轨种类繁多，这在给我们提供广阔选择空间的同时，也对使用者的专业程度提出了考验。
一般，我们需要向供应商提供必要的参数，这是重要的参考依据。
1.使用条件：我们都知道使用范围是非常广泛的，加上现在使用的不同机床机械设备有多种多样，每种机床的加工精度也不一样，这导致了配套使用的直线导轨也是不同的。
机床越粗糙使用的滑轨越大，而且相当笨重。
反之，机床的加工精度越高，那么使用的导轨是那种高精度型的。
这一点使用方必须要提供给卖家，好帮助他们做一下直线导轨的初步判断。
2.负载能力：知道了负载能力之后可以判断出该使用什么样的滑块，滑块是直线导轨上面重要的部件，它直接关乎到滑轨的精度等级，所以它的选择是要非常慎重的。
负载能力也意味着滑块上面能够承受的重量是多少，这关系到滑轨工作时的安全系数。
一般来说，厂家会给出一个负荷安全系数表，用户只要选择在值以内的可以了。
3.预期寿命：这是影响直线导轨售价的一个重要因素，非常重要，在购买前可以向供应商咨询直线导轨的预期使用寿命。
直线导轨选型培训教程
直线导轨选型培训教程一、导言直线导轨是现代机械制造领域不可缺少的关键组件之一。
它具有高精度、高刚度、低摩擦等优点，被广泛应用于精密机械、自动化设备等领域。
本教程将为您介绍直线导轨的基本知识和选型要点，帮助您正确选择和应用直线导轨。
二、直线导轨的构成直线导轨由滑块、导轨和润滑系统三部分构成。
1. 滑块：滑块是直线导轨中的移动部件，承载工件重量，并保证其在导轨上平稳移动。
滑块通常由高强度、高刚度的材料制成，如铝合金、钢材等。
2. 导轨：导轨是直线导轨中的固定部件，为滑块提供导向和支撑。
常见的导轨材料有工程塑料、铝合金和钢材等。
根据不同需求，导轨可分为滑动导轨和滚动导轨两种。
3. 润滑系统：润滑系统保证滑块在导轨上运动时的润滑和减少摩擦。
通常采用油脂润滑或滚珠滚子直线轴承润滑系统。
三、直线导轨的选型要点正确选型直线导轨对于实现机械设备的高效运行至关重要。
以下是选型时需要考虑的要点：1. 负荷要求：根据工作负荷的大小和方向，选择具有相应负荷承受能力的直线导轨。
要考虑工艺要求和安全系数，确保导轨在工作时不会发生过载现象。
2. 移动速度：根据机械设备的移动速度要求，选择合适的导轨和滑块结构。
高速移动时应考虑防护措施，如减震、减振等，以保证机械设备的运行稳定。
3. 定位精度：根据机械设备对定位精度的要求，选择具有足够刚度和精度的导轨。
通常情况下，滚动导轨的定位精度更高，适用于高精度加工和定位要求较高的场合。
4. 寿命要求：根据机械设备的使用寿命要求，选择具有可靠性和耐磨性的导轨。
寿命测试报告和用户评价可以提供有关导轨寿命的参考信息。
5. 安装和维护：选择安装方便、维护简单的导轨产品。
考虑导轨的尺寸、重量、安装方式等因素，以便在实际使用中更加方便和可靠。
四、直线导轨的应用案例直线导轨在各个行业都有广泛的应用，以下是几个常见案例：1. CNC机床：直线导轨是CNC机床中关键的运动部件，通过滚动或滑动导轨实现工件在X、Y、Z三个方向上的准确定位和高效运动。
直线导轨选类
第一点：型号排序介绍
现金市场中的直线导轨的标准程度都是非常接近的，除去一些日本品牌之外国内与国际上各类的品牌之间大多都是可以替换，这也是传动机器配件市场的趋势。而而各大厂商普遍的规划为两大类，第一类为欧系，第二类则归为日系，而前者的代表主要是以德系产品为主，它的编号是比较繁杂的，是以字母与阿拉伯数字混编而成的，但是数字的含义就比较复杂了，比如有的型号直接就全部都是数字，中间以符号分开，例如：115.532.18.694.2。我们在来说一下日系的主要产品，日系的产品其编号就相对的简单一些，主要的展现形式也是子母河数字，但是日系的产品一般前面的是数字，后面的则是字母。虽然和德系的型号展现很接近，但是日系的型号非常容易理解，前面的数字主要是说明产品的系列，后面的英文或者数字则表示相关的规格。
2.要考虑品牌的供货实力而不是单个订单或是单规格型号，大家一定要切记不要信任厂家所谓的打折活动等,直线导轨式配件，并不是超级市场中的廉价酒，不用什么成本酒精和水勾兑！
3.在确定购买此款型号前一定要咨询供应商，切记不可太过于相信厂家的样本之类的，如果大家仔细寻找的话，大概会在封底下面看到类似这样的话语：“本型号所著有的参数仅供参考，我们会尽力时期真确但不能承诺完全无失误的可能！与此同时本公司保留未预告便可更改产品参数的权利”，大家看完这个也应该知道什么意思吧！如果你照着这个样本买的东西非常可能是和样本上不一样的哦！而且如果控告他人家也不会担负法律责任！当然了也许遇到一些厂家会给你更换的！比较谁都耽误不起，而为了避免这种事件的发生，大家在选购导轨的时候一定要即使和供应商沟通！
第二点:选择直线导轨的基本原则
1.首先选取类型不要去挑选品牌，许多用户都热衷于某个品牌，其实这是非常不明智的做法，在合适的时候选择不同品牌的产品是非常重要的，比如:有一生产制造商的数控机用的是日系提到即使过了保修期也可以付费维修，话是没有错的！但大多数产品过了保修期在要求维修都是需要提前订购的！那中间耽误的工期该如何呢？
直线导轨选型(转载)
前面说了一下滚珠丝杠选型的大致原则和注意的要点，今天有空，谈一谈直线导轨的大致选型步骤和方法：分类介绍：先说明一下，本文所说的直线导轨均指滚动直线导轨。
种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。
按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。
按制造结构分又可分成2排滚珠（或滚柱，下同）导轨、4排滚珠导轨等等。
型号编排介绍：目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也整个传动机械产品市场的趋势。
各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。
日系产品以日本产品为代表，编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。
上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。
选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。
机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。
2---优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。
例：某用户电火花机装的是日本**K导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2.5个月到货，而台湾品牌****N类似型号只要2000多，现货。
我以近10年本行业经验保证，这两个型号质量相差不大。
但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。
PMI直线导轨选用的几个小技巧
安昂传动PMI直线导轨选用的几个小技巧在一些高精密的机床作业中，是非常需要一些能完成高精密工作的工具的，那么导轨就派上用场了。
在我们需要这个精度较高的工具时，肯定要考虑来选择合适的，今天我们就帮助大家来选择，选择PMI直线导轨。
PMI直线导轨主要用来支承和引导运动部件沿一定的轨迹运动并承受运动部件的重量和工作载荷。
两个作相对运动的部件构成了一对导轨副，其中不动的配合面被称为固定导轨或静导轨，运动的配合面称为运动导轨或动导轨。
在运动导轨和固定导轨之间一般只允许有一个自由度。
按照导轨接触面的摩擦情况，目前常用的导轨可分为：滑动导轨、滚动导轨以及其他导轨等。
对于数控机床而言，最近几年最广泛使用的是滚动直线导轨。
滚动直线导轨副是由导轨、滑块、钢球、反向器、保持架、密封端盖及挡板等组成(如图3-4所示)。
当导轨与滑块作相对运动时，钢球就沿着导轨上的经过淬硬和精密磨削加工而成的四条滚道滚动，在滑块端部钢球又通过返向装置(返向器)进入返向孔后再进入滚道，钢球就这样周而复始地进行滚动运动。
返向器两端装有防尘密封端盖，可有效地防止灰尘、屑末进入滑块内部。
滑动PMI直线导轨的优点1、滚动直线导轨副是在滑块与导轨之间放入适当的钢球，使滑块与导轨之间的滑动摩擦变为滚动摩擦，大大降低二者之间的运动摩擦阻力，从而获得很小的动、静摩擦力之差，随动性极好，即驱动信号与机械动作滞后的时问间隔极短，有益于提高数控系统的响应速度和灵敏度。
2、驱动功率大幅度下降，只相当于普通机械的十分之一．3、适应高速直线运动，其瞬时速度比滑动导轨提高约10倍。
4、能实现高定位精度和重复定位精度．5、能实现无间隙运动，提高机械系统的运动刚度。
6、成对使用导轨副时，具有“误差均化效应”，从而降低基础件(导轨安装面)的加工精度要求，降低基础件的机械制造成本与难度。
7、简化了机械结构的设计和制造。
有了这些选择PMI直线导轨的几个技巧，我们在选择PMI直线导轨的时候也会减少误区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运动精度：a.滑块顶面中心对导轨基准底面的平行度；b.与导轨基准侧面同侧的滑块侧面对导轨基准侧面的平行度。
综合精度：a.滑块上顶面与导轨基准底面高度H的极限偏差；b.同一平面上多个滑块顶面高度H的变动量；
c.与导轨基准侧面同侧的滑块侧面对导轨基准侧面间距离W1的极限偏差；
d.同一导轨上多个滑块侧面对导轨基准侧面W1的变动量。
导轨上有超过两个滑块以上的导轨，只检验首尾两个滑块，中间的不做W1检验，但中间的W1应小于首尾的W1。
2、选择：
确定轨长：这个长度是轨的总长，不是行程。
全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。
确定滑块类型和数量：常用的滑块是两种：法兰型，方形。
前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。
两者均有短型、标准型和加长型之分（有的品牌也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。
滑块的数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装。
滑块类型和数量与
确定精度等级：任何厂家的产品都会标注精度等级，有些厂家的标注比较科学，一般采用该等级名称的第一个字母，如普通级标N，精密级标P。
确定其他参数：除上述4个主要参数外，还有一些参数需要确定，例如组合高度类型、预压等级等。
预压
滑动阻力大，等级低的阻力小。
表示方法得看厂家选型样本，等级数有3级的，也有5级的。
等级的选择要看用户的实际使用场合，大致的原则是滑轨规格大、负载大、有冲击、精度高的场合可以选预压等级高一点的，反之选低一点。
凡一商城特别提示：1--预压等级与质量无关；2—预压等级与滑轨使用精度成正比，与使用寿命成反比。
