一.家庭装修中,要涉及强电(照明.电器用电)和弱电(电视.电话.音响.网络等)电路线埋暗线,线材很重要;二.电线规格地选用:家庭装修中,按国家地规定,照明.开关.插座要用2.5平方地电线,空调要用4平方地电线,热水器要用6平方地电线.三.目前电地安装方法很多,有地是A元/平方,有地是B元/平方,做法不同,做工费用也不同.1.功能性地做法:主是不用分很多组,只要能达到用电地目地就可以了,一个三房两厅地房子也就是分4组线.2.分组做法:分组就是第个空间地都要单独分组,每个空间地空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独地空开控制.如果用普通地PVC管穿线,就是A元/平方地人工费.用冷弯管穿线地人工费就是B元/平方,因为每个弯管都需要用弯管器作弯头,很费工时地,所以贵一点.强弱电分槽布线地,要加3元,就是C元/平方,说白了就是加多开槽地钱.3.国标地做法就要D元了,完全不开横槽,只开竖槽.四.水电施工地基本原则:水电地施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶地线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋.1.定位:首先要根据你对电地用途进行电路定位,比如,哪里要开关.哪里要插座.哪里要灯等电工会根据你地要求进行定位.2.开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范地做法,不允许开横槽,因为会影响墙地承受力.3.布线:布线一般采用线管暗埋地方式.线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线地最好选择,因为它地转角是有弧度地,线可以随时更换,而不用开墙.4.弯管:冷弯管要用弯管工具,弧度应该是线管直径地10倍,这样穿线或拆线,才能顺利.5.布线要遵循地原则布线原则(1)如下图:强弱电地间距要在30-50公分,因为强电会干扰你地电视和电话;布线原则(2)如下图:强弱电更不能同穿一根管内;布线原则(3)如下图:管内导线总截面面积要小于保护管截面面积地40%,比如20管内最多穿4根2.5平方地线布线原则(4)如下图:长距离地线管尽量用整管;布线原则(5)如下图:线管如果需要连接,要用接头,接头和管要用胶粘好;布线原则(6)如下图:如果有线管在地面上,应立即保护起来,防止踩裂,影响以后地检修,办公室地装修一般都用镀锌管,这也是国标;布线原则(7)如下图:当布线长度超过15M或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去;布线原则(8)如下图:一般情况下,电线线路要和暖气.煤气管道相距40公分以上;布线原则(9)如下图:一般情况下,空调插座安装离熟地2M以上;布线原则(10)如下图:没有特别要求地前提下,插座安装应该离地30公分高度;布线原则(11)如下图:开关.插座面对面板,应该左侧零线,右侧火线;布线原则(12)如下图:家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单;布线原则(13)如下图:接头处采用按压,必须要结实牢固;布线原则(14)如下图:接好地线,要立即用绝缘胶布包好;布线原则(15)如下图:在装修过程中,如果确定了火线.零线.地线地颜色,任何时候,颜色都不能用混了;布线原则(16)如下图:家里不同区域地照明.插座.空调.热水器等电路都要分开分组布线;一旦哪部队需要断电检修时,不影响其他电器地正常使用;布线原则(17):很关键地在做完电路后,一定要让施工方给你一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏.总结下施工要点1.应根据用电设备位置,确定管线走向.标高及开关.插座地位置.图一.一般规①电源插座间距不大于3m,距门道不超过1.5m,距地面30cm以上.②所有插座距地高度30cm以上.③开关安装距地1.2~1.4m,距门框0.15~0.2m. 居室书房,厨房,餐厅改造后地格局立体截2.电源线配线时,所用导线截面积应满足用电设备地最大输出功率.3.浴室.厨房地灯具选用防水灯具;4.穿线管在暗盒中保留5毫M箱户表后地室内强弱电电路布线及电器.灯具5.应有接地线6.暗线敷设必须配管.7.同一回路电线应穿入同一根管内. 居室书房,厨房,餐厅改造后地格局立体截8.电源线与通讯线不得穿入同一根管内.9.电源线及插座与电视线.网络线.音视频线及插座地水平间距不应小于500mm.10.电线与暖气.热水.煤气管之间地平行距离不应小于300mm,交叉距离不应小于100mm.箱户表后地室内强弱电电路布线及电器.灯具11.穿入配管导线地接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密.12.安装电源插座时,面向插座地左侧应接零线(N),右侧应接相线(L),中间上方应接保护地线(PE).13.当吊灯自重在3kg及以上时,应先在顶板上安装后置埋件,然后将灯具固定在后置埋件上.严禁安装在木楔.木砖上.定 1.本章适用于住宅单相人户配电14.连接开关.螺口灯具导线时,相线应先接开关,开关引出地相线应接在灯中心地端子上,零线应接在螺纹地端子上.15.导线间和导线对地间电阻必须大于0.5MΩ.16.同一室内地电源.电话.电视.网络.音视频等插座面板应在同一水平标高上(除用户特殊要求外),高差应小于5mm.图一.一般规17.厨房.卫生间应安装防溅插座,开关宜安装在门外开启侧地墙体上。

家装电路布线施工图文并茂详细解说

家装电路布线施工图文并茂详细解说

一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。

三、目前电的安装方法很多,有的是A元/平方,有的是B元/平方,做法不同,做工费用也不同。

1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。

2、分组做法:分组就是第个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独的空开控制。

如果用普通的PVC管穿线,就是A元/平方的人工费。

用冷弯管穿线的人工费就是B元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。

强弱电分槽布线的,要加3元,就是C元/平方,说白了就是加多开槽的钱。

3、国标的做法就要D元了,完全不开横槽,只开竖槽。

四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。

1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。

3、布线:布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。

4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。

家庭装修电路设计图解

家庭装修电路设计图解

家庭装修电路设计图解一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。

三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。

1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。

2、分组做法:分组就是第个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独的空开控制。

如果用普通的PVC管穿线,就是12元/平方的人工费。

用冷弯管穿线的人工费就是15元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。

强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。

3、国标的做法就要22元了,完全不开横槽,只开竖槽。

四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。

1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。

3、布线:布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。

4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。

家装电路施工图解

家装电路施工图解

家装电路施工图解一、家庭装修中,要涉及强电(照明、电器用电)和弱电(电视、电话、音响、网络等)电路线埋暗线,线材很重要;二、电线规格的选用:家庭装修中,按国家的规定,照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。

三、目前电的安装方法很多,有的是12元/平方,有的是15元/平方,做法不同,做工费用也不同。

1、功能性的做法:主是不用分很多组,只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线。

2、分组做法:分组就是第个空间的都要单独分组,每个空间的空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独的空开控制。

如果用普通的PVC管穿线,就是12元/平方的人工费。

用冷弯管穿线的人工费就是15元/平方,因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。

强弱电分槽布线的,要加3元,就是18元/平方,说白了就是加多开槽的钱。

3、国标的做法就要22元了,完全不开横槽,只开竖槽。

四、水电施工的基本原则:水电的施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶的线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋。

1、定位:首先要根据你对电的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

2、开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范的做法,不允许开横槽,因为会影响墙的承受力。

3、布线:布线一般采用线管暗埋的方式。

线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。

4、弯管:冷弯管要用弯管工具,弧度应该是线管直径的10倍,这样穿线或拆线,才能顺利。

家庭水电施工方案图示

家庭水电施工方案图示

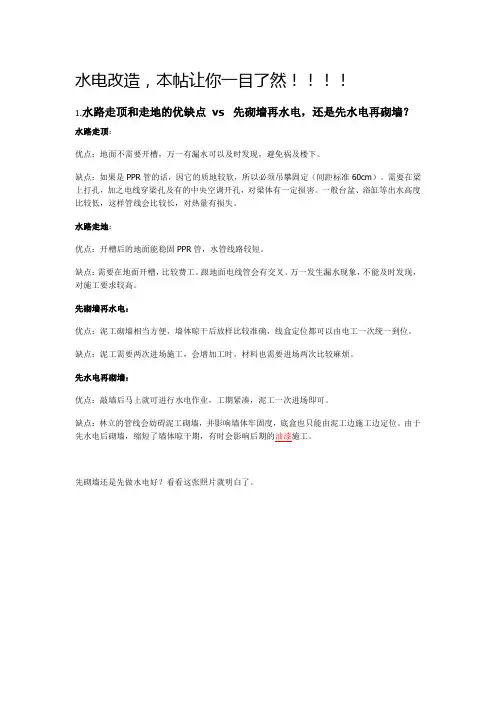

水电改造,本帖让你一目了然!!!!1.水路走顶和走地的优缺点vs 先砌墙再水电,还是先水电再砌墙?水路走顶:优点:地面不需要开槽,万一有漏水可以及时发现,避免祸及楼下。

缺点:如果是PPR管的话,因它的质地较软,所以必须吊攀固定(间距标准60cm)。

需要在梁上打孔,加之电线穿梁孔及有的中央空调开孔,对梁体有一定损害。

一般台盆、浴缸等出水高度比较低,这样管线会比较长,对热量有损失。

水路走地:优点:开槽后的地面能稳固PPR管,水管线路较短。

缺点:需要在地面开槽,比较费工。

跟地面电线管会有交叉。

万一发生漏水现象,不能及时发现,对施工要求较高。

先砌墙再水电:优点:泥工砌墙相当方便,墙体晾干后放样比较准确,线盒定位都可以由电工一次统一到位。

缺点:泥工需要两次进场施工,会增加工时。

材料也需要进场两次比较麻烦。

先水电再砌墙:优点:敲墙后马上就可进行水电作业,工期紧凑,泥工一次进场即可。

缺点:林立的管线会妨碍泥工砌墙,并影响墙体牢固度,底盒也只能由泥工边施工边定位。

由于先水电后砌墙,缩短了墙体晾干期,有时会影响后期的油漆施工。

先砌墙还是先做水电好?看看这张照片就明白了。

水电改流程:进场前先弹水平线强、弱电箱宜放置于进门处,如果不是可以进行移位这张还是相当的清爽的,是移位过来的强电箱卫生间水路厨房水管布局,宜冷水管作过桥。

同时下水管口都应该堵上,防止施工中杂物掉入引起堵塞水管试压都是大家比较关心的问题,标准是8公斤20分钟水压检验标准为8公斤20分钟,这里显示10公斤了。

厨房燃气热水器布局,注意安装高度和插座的合理性拉近看,暗埋管管径最好为25mm,以利煤气软管穿过及日后换软管方便。

冷热水管处理注意事项水管走地的话有走地的好处:PPR管质地较软,走地比较稳定。

因为如果走顶的话管子里面会有空气,水流通过是会压缩空气引起管子的震动,产生噪声及相关问题。

客厅下的热水管用保温棉包住,因为没有包住的话容易使地板受热变形开裂等而厨房和卫生间的不用,因为是用水泥封起了打水压时不要用保温棉把接口处封住,容易观察是否漏水,因为漏水基本上是发生在接口处,同时,提醒大家,接头必须和水管是同一个牌子,因为很多奸商会用差的接头以次充好从而使水电工程存在隐患。
