高压电缆温度及电缆沟环境在线监测系统

高压电缆温度及电缆沟环境在线监测系统摘要:电缆沟电缆温度监测，电缆沟微环境监测，包括环境感烟，明火，水浸，人员小动物入侵，井盖开盖等监测。

关键词:高压电缆，温度在线监测，电缆沟环境，电缆沟防火防盗；1、引言电力行业中高压电缆安全在线监测能够有效的避免电缆火灾等事故的发生，其中温度在线检测是防止电缆火灾保证电缆系统安全运行的重要手段，传统的测温法是将点式感温装置如热电偶装在电缆重点检测的部位，这种方法只能对局部位置进行监测，而无法对整条线路进行监控，采用一线式温度传感器接合数字通信技术可用一条电缆监测1.2公里内128个部位的温度，施工简单，可靠性高，布线方便等特点，并且可与人员和老鼠探测、感烟，明火，水位监测系统组成电缆沟环境监控综合在线检测．为电缆温度监测和安全运行提供科学依据，有效避免高压电缆安全事故地发生。

2、电缆温度和电缆沟微环境安全监测技术2.1概述电缆沟环境在线监测系统能有效地辨识电缆及其接头的老化所发生的过热和火灾事故隐患，同时该系统又是电缆设备故障的预知维修系统，它能在电缆及被检测设备发生故障之前发出报警及检修建议。

并且通过使用低成本测控设备实现电缆地沟温度的稳定测量，实现数据的长期记录和采集。

2.2系统结构2.3 现场探测器工作原理和技术指标2.3.1 电缆温度传感器电缆温度传感器是采用美国DALLAS公司生产的 DS18B20可组网数字温度传感器芯片和远距离通信芯片封装而成，独特的单线接口方式，在与温度监测器连接时仅需要一条双绞线即可实现供电与双向通讯。

采用不锈钢外壳，具有耐磨耐碰，体积小，使用方便，防水封装等优点。

2.3.2 明火探测器明火探测器利用特定幅度、频率的高压信号激励紫外光敏管，使其发射特殊波长的感应信号的方式精确接受、分析火焰中的紫外线，及时发出声光报警。

2.3.3 红外微波探测器智能红外微波三鉴探测器采用了微波多普勒效应、光谱分析、光量子探测等尖端技术的智能红外微波三鉴探测器。

220kV动力电缆光纤分布式温度监测系统设计

因此进行２０Ｖ２ｋ动力电缆光纤分布式温度监测系统设计有非常重要的现实意义。２系统设计分析２１电缆火灾分析．电缆的火灾通常有两种，即内部火源和外部火源。内部火源主要是指电缆传输电流过载、电缆接头处阻抗大、绝缘皮老化或电缆本身局放等原因，使电缆表面产生温升，致电缆绝缘层和保护层产生阴燃，并伴随大热量、可燃气体的产生，随着温度进一步上升即产生烟雾，从而发展为火灾。外部火源是指电缆隧道或电缆夹层内其他火源及隧道外各种火源。外部火源可使电缆表层着火，同时产生大量的热和烟。对于普通电缆，一般情况下护套材料在温度１０５ ℃以上开始释放一定量的可燃气体，此时并不产生烟雾：温度在２０７ ℃范围内会大量释放可燃气体和烟雾，内含有毒气体。温度高于２０７ ℃时处于极不稳定期，随时可能燃烧，于对自燃来讲可能温度要达到近３０９ ℃才会燃烧，对于由于外界火源造成的灾但害，存在大量可燃气体的情况下即会燃烧。在对于阻燃或难燃这～类电缆仍然会发生电缆延燃火灾。与普通电缆不同的是自燃起火温度值提高￣Ｙ４０１０Ｃ以上开始产生一定量可燃气体，Ｊ８℃，９￣但无烟雾产生：２０到７ ℃产生大量可燃气体。因此，电缆故障首先会产生大量的热量，ＤＳ纤分布式温度监测系统而Ｔ光就是通过实时监测周围环境热量的变化，从而在事故发生的初期就可以准确判断是否电缆有异常，到防患于未然。做２２光纤分布式温度监测系统的技术说明．（）１温度的实时监控，线式监测，在并做到早期预警。（）２分布式：ＤＳ系统为分布式测温系统，Ｔ提供连续的动态监测信号，量到的温度数测据是不间断、连续分布的，以即时显示被监测物体８可公里范围内每隔１各米点的温度变化。（）３先进性：ＤＳ纤分布式温度测量系统是在线监测的最有效的手段，Ｔ光在技术上已非

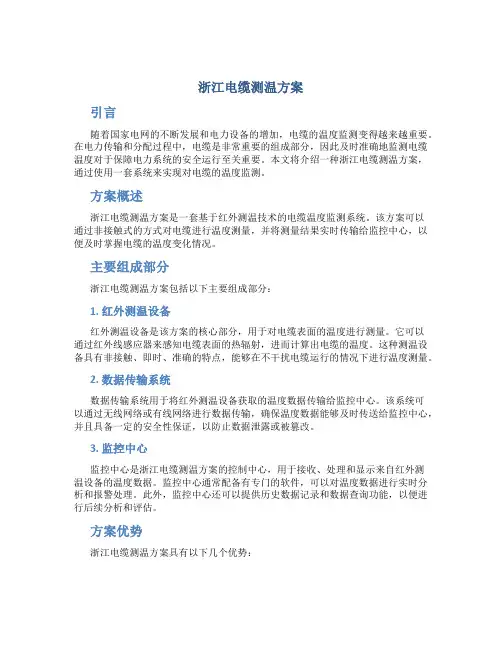

浙江电缆测温方案

浙江电缆测温方案引言随着国家电网的不断发展和电力设备的增加，电缆的温度监测变得越来越重要。

在电力传输和分配过程中，电缆是非常重要的组成部分，因此及时准确地监测电缆温度对于保障电力系统的安全运行至关重要。

本文将介绍一种浙江电缆测温方案，通过使用一套系统来实现对电缆的温度监测。

方案概述浙江电缆测温方案是一套基于红外测温技术的电缆温度监测系统。

该方案可以通过非接触式的方式对电缆进行温度测量，并将测量结果实时传输给监控中心，以便及时掌握电缆的温度变化情况。

主要组成部分浙江电缆测温方案包括以下主要组成部分：1. 红外测温设备红外测温设备是该方案的核心部分，用于对电缆表面的温度进行测量。

它可以通过红外线感应器来感知电缆表面的热辐射，进而计算出电缆的温度。

这种测温设备具有非接触、即时、准确的特点，能够在不干扰电缆运行的情况下进行温度测量。

2. 数据传输系统数据传输系统用于将红外测温设备获取的温度数据传输给监控中心。

该系统可以通过无线网络或有线网络进行数据传输，确保温度数据能够及时传送给监控中心，并且具备一定的安全性保证，以防止数据泄露或被篡改。

3. 监控中心监控中心是浙江电缆测温方案的控制中心，用于接收、处理和显示来自红外测温设备的温度数据。

监控中心通常配备有专门的软件，可以对温度数据进行实时分析和报警处理。

此外，监控中心还可以提供历史数据记录和数据查询功能，以便进行后续分析和评估。

方案优势浙江电缆测温方案具有以下几个优势：1. 非接触式测温该方案使用红外测温技术，可以实现对电缆表面温度的非接触式测量，无需直接接触电缆，避免了对电缆造成损坏的风险。

2. 实时监测红外测温设备可以实时监测电缆温度变化，并将数据传输给监控中心，以便即时采取相应的措施。

3. 准确度高红外测温设备具有较高的测量精度，可以提供准确的温度数据。

4. 数据分析和报警功能监控中心配备有专门的软件，可以对温度数据进行实时分析，并设置相应的报警规则，一旦温度异常，则可以及时发出警报，以避免电缆温度过高导致的安全问题。

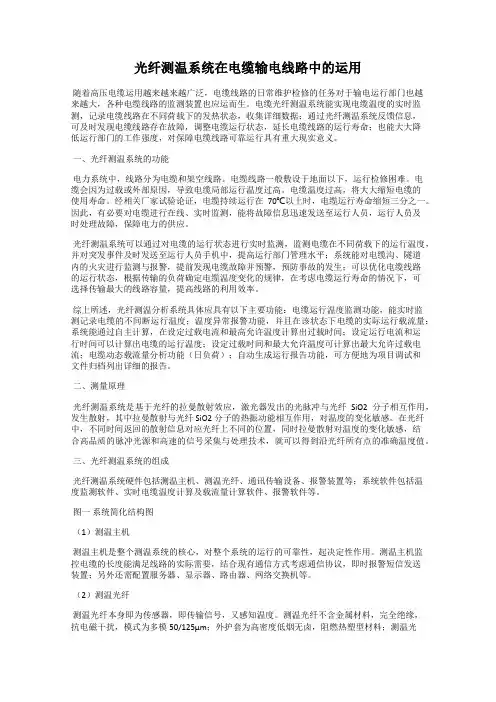

光纤测温系统在电缆输电线路中的运用

光纤测温系统在电缆输电线路中的运用随着高压电缆运用越来越来越广泛，电缆线路的日常维护检修的任务对于输电运行部门也越来越大，各种电缆线路的监测装置也应运而生。

电缆光纤测温系统能实现电缆温度的实时监测，记录电缆线路在不同荷载下的发热状态，收集详细数据；通过光纤测温系统反馈信息，可及时发现电缆线路存在故障，调整电缆运行状态，延长电缆线路的运行寿命；也能大大降低运行部门的工作强度，对保障电缆线路可靠运行具有重大现实意义。

一、光纤测温系统的功能电力系统中，线路分为电缆和架空线路。

电缆线路一般敷设于地面以下，运行检修困难。

电缆会因为过载或外部原因，导致电缆局部运行温度过高。

电缆温度过高，将大大缩短电缆的使用寿命。

经相关厂家试验论证，电缆持续运行在70℃以上时，电缆运行寿命缩短三分之一。

因此，有必要对电缆进行在线、实时监测，能将故障信息迅速发送至运行人员，运行人员及时处理故障，保障电力的供应。

光纤测温系统可以通过对电缆的运行状态进行实时监测，监测电缆在不同荷载下的运行温度，并对突发事件及时发送至运行人员手机中，提高运行部门管理水平；系统能对电缆沟、隧道内的火灾进行监测与报警，提前发现电缆故障并预警，预防事故的发生；可以优化电缆线路的运行状态，根据传输的负荷确定电缆温度变化的规律，在考虑电缆运行寿命的情况下，可选择传输最大的线路容量，提高线路的利用效率。

综上所述，光纤测温分析系统具体应具有以下主要功能：电缆运行温度监测功能，能实时监测记录电缆的不间断运行温度；温度异常报警功能，并且在该状态下电缆的实际运行载流量；系统能通过自主计算，在设定过载电流和最高允许温度计算出过载时间；设定运行电流和运行时间可以计算出电缆的运行温度；设定过载时间和最大允许温度可计算出最大允许过载电流；电缆动态载流量分析功能（日负荷）；自动生成运行报告功能，可方便地为项目调试和文件归档列出详细的报告。

二、测量原理光纤测温系统是基于光纤的拉曼散射效应，激光器发出的光脉冲与光纤SiO2分子相互作用，发生散射，其中拉曼散射与光纤SiO2分子的热振动能相互作用，对温度的变化敏感。

电力电缆线路温度在线检测技术应用

电力电缆线路温度在线检测技术应用摘要：基于温度在线检测技术的重要性，分析电力电缆线路运行温度在线检测技术。

内容包括光纤传感技术、点式温度传感技术、线式温度传感器技术、热效应温度传感技术，以及它们的应用。

关键词：电力电缆；电缆温度；温度在线检测引言在电力电缆的日常运行检测中，针对电缆温度的状况，所采用的在线检测技术也得到了大范围的普及。

电网系统中，其单位时间内可输送的电力能源受到其温度的变化影响。

因此，采用更有效的方式实时检测电缆系统运行温度，可以针对电缆载流量的具体状况而找到更为有效的解决方案，有力保障电力系统供电的稳定性。

1温度在线检测技术在相关维护人员进行电缆温度日常巡检过程中，想要更为实时的掌握导线幅值的变化状况，就必须要关注其温度，电缆温度的稳定，是把控电缆流量的关键[1-3]。

电缆温度在线检测技术的优势是非常明显的。

例如，与传统的热电偶局部点温度测量方式相比，更为实时的分布式光纤测温技术可以更为精准实时的显示导线温度与绝缘构件的温度状况，极大地提升了相关系统的工作效率。

光纤分布式测温技术不仅仅能够为导线载流量的调整提供了更好的依据，也可以实时找到那些过热部位，让日常的检修工作更具有时效性，有效排除了那些潜在的安全威胁，发挥线检测技术的优势。

2电力电缆线路的运行温度在线检测技术2.1光纤传感技术在电缆温度在线测量的相关技术中，光纤传感技术以后相拉曼散射效应为运行基础，将光纤与纳米激光脉冲理论相结合，利用热振动频率来展示电缆的实施温度。

在电力电缆实际温度监测过程中，光纤技术的应用场景相对普遍，其对电力系统日常维护工作带来的便利性也是被越来越多的相关从业人员所认可，而实际应用中，通常会与光时域反射测温技术相融合，获取电力电缆的实时温度，但是，这一项测温技术在具体的应用场景中，还是存在着一些不足，其主要体现在相关零部件的精度要求高，寿命较短，相关检测设备的维护成本较高。

2.2点式温度传感技术与光纤传感技术相比，点式温度传感技术的操作更为简便，日常检测设备的运行维护成本较低，但是，由于点式温度传感技术的先天局限性，使其无法在整个电缆导线测温系统中得到应用。

电力电缆光纤光栅测温在线监测系统

电力系统2019.10 电力系统装备丨11Electric System2019年第10期2019 No.10电力系统装备Electric Power System Equipment 电力电缆本身具有一定的特殊性，且有很多接头、终端附件等需要在完成电缆的搭设后在现场进行安装，因此在电缆系统中绝缘性能较弱的是附件。

此外，在进行电缆弯曲搭设过程中，由于弯曲处的绝缘很容易出现变形，绝缘体的密度、强度会发生变化，同时由于电热场分布情况会使绝缘体发生形变，因此在弯曲绝缘本体部位也是其容易出现故障的主要部位之一。

在电缆运行中很多故障都是由小缺陷逐渐扩大形成的，在这一过程中会伴随电缆的异常发热，通常在曲线位置温度能够显著升高，因此针对电缆故障易发部位进行温度实时监测成为当前急需解决的问题。

1 电力电缆温度监测系统的发展现状分析目前国内的电力电缆温度监测系统从其原理上可分为光信号传感器和电信号传感器两种类型。

其中电信号传感器包括传统的热电阻和热电偶传感器以及特殊半导体传感器，而光信号传感器是通过后向拉曼散射原理，分别有分布式光纤测温和光纤光栅原理的测温系统。

首先从原理上来看，电信号传感器利用感温附件，能够将收集的温度数据转换为电信号，进行温度的测量，而后向拉曼散射原理构成的分布式光纤测温系统是依据光纤内通过的入射光。

由于光纤所处温度不同导致该位置的光线散射率出现差异，会影响光线发射端强度变化，进而可以算出该位置的温度值。

由于在光纤中光线传播速度一定，因此可以根据光线从发射端到散射光的时间间隔和顺序，进一步算出光纤体的温度分布情况。

从其使用上来看，不同的温度传感器有各自的优势，比如传统电信号传感器具有较强的测量精确度，而且测量速度快，然而由于其布线较为复杂，很容易损坏热敏电阻器件，后期系统的维护量大。

而且该传感器无法实现自己校验需要人工进行，以及温度漂移。

而光信号传感器后向拉曼散射技术原理下，能够对电缆沿线温度进行分布测量，尤其在对一些长距离的电缆温度检测过程中具有明显优势，但是该传感器对于光源要求高，而且造价会随其距离的增加而增加，进而使成本提高，而这也是这种传感器的劣势。

内置测温传感器10kV电缆分支箱电缆头测温技术研究

内置测温传感器10kV电缆分支箱电缆头测温技术研究10kV电缆分支箱作为电力系统中重要的组成部分，其安全稳定运行对整个电力系统的正常运行起着至关重要的作用。

而电缆在运行过程中，由于其自身电阻会产生一定的发热，如果温度过高则会对电缆产生损坏，甚至引发火灾事故。

对电缆头的温度进行实时监测显得尤为重要。

而内置测温传感器技术的应用则成为了解决这一问题的重要手段之一。

一、内置测温传感器技术的优势内置测温传感器技术是一种通过在电缆头内部安装温度传感器，实现电缆头温度实时监测的技术手段。

其主要的优势体现在以下几个方面：1. 实时性：内置测温传感器能够实时监测电缆头的温度变化，一旦发现电缆头温度异常，就能够及时发出警报并采取相应的措施，避免事故发生。

2. 精准性：传统的温度监测手段一般使用外置的温度传感器，而内置测温传感器则直接安装在电缆头内部，更加接近电缆头实际情况，能够更加准确地反映电缆头的真实温度情况。

3. 方便性：内置测温传感器安装简便，几乎不占用额外的空间，也不会影响电缆头的正常使用，而且维护方便，使用寿命长。

内置测温传感器技术具有实时性、精准性和方便性等诸多优势，因此在电缆头的温度监测中具有重要的应用价值。

1. 内置测温传感器在10kV电缆分支箱中的应用10kV电缆分支箱是电力系统中的一个重要组成部分，其电缆头的温度监测尤为重要。

传统的温度监测手段往往需要专门的人员进行定期检查，费时费力，并且容易出现监测盲区等问题。

而内置测温传感器则可以完全解决这一问题，通过在电缆头内部安装温度传感器，实现对电缆头温度的实时监测，一旦发现温度异常就能够及时报警，保障整个电力系统的安全稳定运行。

2. 内置测温传感器的设计内置测温传感器的设计是关键的一环，它需要考虑到电缆头的实际工作环境和使用条件，保证其能够准确地监测到电缆头的温度变化。

同时还需要考虑到其安装方式，以及与监测系统的连接方式等诸多问题。

对于内置测温传感器的设计研究具有重要意义。

电缆系统的智能监测与数据分析

电缆系统的智能监测与数据分析在当今高度依赖电力的社会中，电缆系统作为电力传输的重要载体，其稳定运行对于保障生产生活的正常进行至关重要。

然而，由于电缆系统通常分布广泛、运行环境复杂，容易受到各种因素的影响而出现故障。

为了确保电缆系统的可靠性和安全性，智能监测与数据分析技术应运而生，为电缆系统的运维管理带来了新的思路和方法。

电缆系统在运行过程中可能会面临多种问题，例如绝缘老化、局部放电、过热、机械损伤等。

这些问题如果不能及时发现和处理，可能会导致停电事故，给用户带来巨大的损失。

传统的定期巡检方式不仅效率低下，而且难以发现潜在的故障隐患。

而智能监测技术能够实时、连续地获取电缆系统的运行状态信息，大大提高了故障检测的准确性和及时性。

智能监测技术主要包括传感器技术、数据采集与传输技术以及数据分析与处理技术等。

传感器是智能监测系统的“触角”，能够感知电缆系统的各种物理量，如温度、电压、电流、局部放电等。

目前常用的传感器有热电偶、光纤传感器、电流互感器等。

这些传感器具有高精度、高灵敏度、抗干扰能力强等优点，能够准确地获取电缆系统的运行参数。

数据采集与传输技术负责将传感器采集到的数据传输到监控中心。

随着通信技术的不断发展，无线传输技术如 Zigbee、WiFi、4G/5G 等在电缆智能监测中得到了广泛应用。

这些技术具有传输速度快、覆盖范围广、安装方便等优点，能够实现数据的实时传输，确保监控人员能够及时掌握电缆系统的运行状况。

数据分析与处理是智能监测系统的核心环节。

通过对采集到的数据进行分析，可以提取出有用的信息，判断电缆系统是否存在故障隐患，并预测其发展趋势。

数据分析方法主要包括时域分析、频域分析、小波分析、人工智能算法等。

时域分析是最基本的分析方法，通过对信号的时域特征进行分析，如幅值、周期等，可以判断信号的变化趋势。

频域分析则将时域信号转换到频域进行分析，能够揭示信号的频率成分，对于分析局部放电等具有周期性的信号非常有效。

电缆多状态在线监测系统

电缆多状态在线监测系统一、综述目前全国大多数电力公司一样，对电力隧道、沟道内主干电缆的管理还处于计划检修阶段，一般采用定期巡视的方法对电缆的运行状况进行检查。

从经济角度和技术角度来说，计划检修都有很大的局限性，例如定期试验和检修造成了很大的直接和间接经济浪费，许多绝缘缺陷和潜在的故障无法及时发现。

随着国家电力基础设施投入的逐年增大，电力隧道的长度也正在迅速增加，由于运行维护人员的增长速度远远跟不上电力基础设施的增长速度，致使电力隧道运行工作面临着巨大压力，再者随着城市的加速发展，电力沟道和高压管线的迅速增长，电力负荷的急剧增加，电力公司对隧道的运行维护工作面临着巨大压力。

如何保证隧道内电缆不因过载、过热等情况突发大的运行安全事故，隧道内积水、可燃气体等不影响到供电系统的安全等新的要求，想解决当前面临的种种问题，仅靠大量增加运行人员数量来应对电力隧道的迅速增长和管理压力已经不现实，采用现代化的技术手段来提高电力隧道运行维护水平是当务之急。

电力隧道加装水位、气体探测装置，可有效监测到隧道内水位及气体情况，及时发现由于外部跑水至电力隧道内，外部可燃气体进入隧道内等情况。

通过水位、气体监测报警，及时发现隐患点所在位置及水位数值、气体成分含量等情况，为及时有效处置提供技术支撑，改善电力隧道运行环境，保证电力隧道及隧道内电力电缆的安全稳定运行有重要意义。

电缆是电缆网发生故障几率较大的设施，分别通过传感器耦合电缆接地线的信号、传感器对电缆接头的局部放电及分布式光纤测温系统对电缆进行监测数据采集，将其采集到的接地电流参量、局部放电参量及电缆温度参量传送到监测中心，对电缆的运行状态进行分析评估，实现电缆运行状态的时时监控，从而为电力部门有效的预防事故灾害的发生提供有力的的保障。

二、总体结构电力电缆多状态在线监测系统，主要对电缆局部放电、温度、接地电流、有害气体及水位，井盖进行在线监测，将监测信号上传至工业服务器进行处理存储，可实现对各技术监测量进行界面显示，谱图分析，报表打印，数据查询，报警等功能。

高压电缆在线监测系统2型

第1页
上海慧东电气设备有限公司
6. 被测设备发现异常时，服务器采用 GSM 短信方式进行远程报警。 7. 监测终端不需要外部提供电源，通过电流互感器获取电缆运行电流并作为整个数据采集终端的电源。运行电流在 50～1000A 的范围内终端均可正常工作。 8. 监测终端配有专用充电电池，在因电缆线路原因导致设备断电情况下，可满足系统 10 小时以上连续工作，可及时预警、报警。 9. 标配检测终端外壳满足 IP66 等级防护要求，对于恶劣环境可满足 IP68 等级。
1套
1个
3.2 3.3 3.4 3.5 4.1 高压电缆运行状安装在服务器上态在线监测软件的监测软件，用于管理所用现场监测终端传来的数据，并给维护人员提供信息浏览平台。
15 寸液晶显示器工控机网络交换机键盘、鼠标
1台 1台 1台 1套 1套
六. 系统主要设备结构及安装尺寸
1、标准服务器机柜（600×600×2000mm），可定制。
三. 系统组成
护层绝缘在线监测系统组成如下： 1、高压电缆在线监测软件：安装在数据管理中心服务器上，用于管理所有现场监测终端上报的数据。该软件已获得国家知识产权局颁发的计算机软件著作权证书（登记号： 2009SR10517）。 2、现场监测终端，包括：监测单元，GPRS 通讯单元，从电缆获取电能的取电单元，各类监测传感器，嵌入式软件。现场终端以 GPRS 方式把实时监测数据发送给数据管理中心服务器。该装置已申请了 2 项国家发明专利（申请号： ① 200910045471.3 200910045470.9）。 3、专用服务器：可根据网络规模选配。规模较小时，可将数据适时发送到慧东公司专用服务器上，客户直接网络访问即可适时查看电缆运行状况；规模较大时，可安装专用工控机，机柜大小可根据需求定制。 ②

电力电缆中间接头温度在线监测系统的研究

电力电缆中间接头温度在线监测系统的研究摘要：中间接头作为电缆连接部件，多用于两根电缆中间部位，相对电缆主体较为薄弱，若是在制造或安装的过程中出现瑕疵，在运行过程中很可能会出现局部温度升高的情况，导致其使用寿命快速消耗，引发安全问题，因此有必要对电缆接头的温度进行在线监测。

本文研究的主题就是电力电缆中间接头温度在线监测系统的建构。

关键词：电力电缆；中间接头；温度监测；系统设计前言：随着我国城市化建设的不断推进，居民用电规模开始出现大幅度的提升，为了满足社会生产生活的用电需求，我国近些年来持续加大了电网建设力度，电力线路作为电能传输的主要载体，其铺设规模也在持续扩张。

为了减轻电力电缆敷设的难度，一般会每隔一段距离增设一个中间接头，以减少电缆的牵引力，同时也可以降低电缆运输的难度。

中间接头的制作安装工艺要求较高，一些些小的问题，如混入水分、气隙等杂质，就可能导致其因局部温度过高而加速老化甚至被击穿，引发火灾等安全事故。

因此为了最大程度的降低中间接头故障，必须要加强对中间接头运行监测和诊断，保障电网的安全运行。

1电力电缆中间接头概述1.1电力电缆中间接头的结构和分类结合我国电力线路敷设运行的情况来看，电力电缆中间接头出现故障的概率远高于电缆主体，这是因为中间接头在电气性能、化学性能、热学性能以及机械性能等方面均有着不低的要求。

现今我国电力线路中所使用的电缆接头与电缆十分相似，如金属屏蔽层、半导电层、外护套、纤芯、电缆绝缘等部分在电缆中也有包含，区别在于接头中多了连接管、应力锥以及接头主绝缘。

其中连接管的主要作用是将两根导体连接起来，具有较高的机械强度。

在安装作业中，连接管末端的电应力集中点会被包裹为锥形，即应力锥，其作用是使电缆连接部位的绝缘逐渐复原。

以制作工艺为依据，可将电缆中间接头分为浇注式、绕包式、热收缩型、冷收缩型以及预制式五种。

若以用途为标准则可为分为终端头和中间接头，而中间接头又可以进一步细分为对接头、分支接头、过渡接头。
