5 花式喷泉控制系统 1
花式喷泉的自动控制设计
花式喷泉的自动控制设计1. 引言1.1 研究背景传统的花式喷泉表演往往受限于人工控制，无法满足现代人们对于高品质、高效率的喷泉表演的需求。
如何通过自动化技术实现花式喷泉的自动控制设计，提高其表演质量和效果，成为当前研究的热点和重要课题。
在这种背景下，对花式喷泉的自动控制设计进行深入研究和探讨，不仅可以提升城市景观水景的艺术表现力和观赏性，还可以为城市环境提供更加美好、舒适的水上景观空间，为城市居民和游客带来更加丰富的视觉和感官体验。
进行花式喷泉的自动控制设计研究具有重要的理论意义和实践价值。
1.2 研究意义花式喷泉是一种结合了艺术与科技的水景装置，其独特的设计和变幻多样的喷水效果广受欢迎。
随着人们对美好生活品质的不断追求，花式喷泉的应用范围越来越广泛，从公共场所、城市广场到私人花园、别墅庭院都可以看到其身影。
自动控制设计是花式喷泉的重要组成部分，通过智能化的控制系统可以实现喷泉水柱的高度、形态、颜色等多个参数的精确调节和变化。
这不仅可以提升喷泉的艺术表现力，还可以提高节能效果，延长喷泉设备的使用寿命，减少维护成本。
研究花式喷泉的自动控制设计意义重大，不仅可以拓展喷泉应用的领域，还可以推动智能化技术在景观设计领域的应用，为城市景观提升和环境保护作出积极贡献。
深入研究花式喷泉的自动控制设计具有重要的现实意义和发展前景。
2. 正文2.1 花式喷泉的基本原理花式喷泉是一种具有艺术和观赏价值的水景装饰，通过喷泉的不同形式和节奏的变化，可以营造出不同的视觉和听觉效果，增加了广场、公园等公共场所的美观性和趣味性。
花式喷泉的基本原理主要包括水泵系统、喷水装置和喷水控制系统。
水泵系统负责将水从水源输送到喷水装置，喷水装置则通过多个水管和喷头将水喷出来，形成不同的水柱、水幕和水雾等效果。
而喷水控制系统则是整个喷泉系统的核心，它可以根据预先设定的程序或信号来控制喷水的形式、高度、节奏等参数，实现自动化的操作。
花式喷泉的基本原理还涉及到水的循环利用和节水技术，通过合理设计和优化参数，可以最大限度地降低水的消耗，节约资源。
花样喷泉的PLC控制系统设计
花样喷泉的PLC控制系统设计1. 引言花样喷泉是一种美丽而迷人的景观，它通过水流的喷射和变化展示出不同形态和音乐舞动。
这种喷泉的控制系统设计至关重要，它需要准确地控制水流的强度、喷射的位置和喷射的时间。
PLC（可编程逻辑控制器）被广泛应用于花样喷泉的控制系统，其可靠性和灵活性使其成为首选的控制设备。
本文将重点介绍花样喷泉的PLC控制系统设计。
2. 控制系统架构花样喷泉的PLC控制系统主要包括传感器、PLC控制器、执行器和人机界面。
传感器用于感知环境的变化和花样喷泉的状态，如水流的压力、喷射位置的准确性等。
PLC控制器负责接收传感器的信号，并根据预设的程序进行逻辑判断和控制指令的输出。
执行器根据PLC控制器的指令，控制水流的强度和喷射位置。
人机界面用于与操作员进行交互和监控花样喷泉的状态。
3. PLC程序设计PLC程序设计是花样喷泉控制系统设计的核心部分。
程序的设计需要根据具体需求进行细致的规划和逻辑设计。
以下是一般的PLC程序设计步骤：3.1 确定输入输出点根据花样喷泉的需求，确定PLC控制器的输入输出点。
输入点可以是传感器输出的信号，如水流压力传感器的信号等。
输出点可以是执行器的控制信号，如控制喷射口的电磁阀信号等。
3.2 设计逻辑控制根据花样喷泉的控制逻辑，设计PLC程序的逻辑控制部分。
逻辑控制部分包括对输入信号的判断和对输出信号的控制。
例如，当水流压力超过一定阈值时，控制喷射口的电磁阀关闭，停止喷射。
3.3 编写程序代码根据逻辑控制的设计，使用PLC编程语言编写程序代码。
常用的PLC编程语言有Ladder Diagram、Structured Text等。
代码的编写需要考虑方便维护和扩展，以及程序的可读性。
3.4 测试和调试编写完成后，进行测试和调试。
通过模拟输入信号和监视输出信号，验证程序的正确性和稳定性。
如果有问题，及时进行调试和修改。
4. 人机界面设计人机界面的设计是为了方便操作员进行监控和控制。
花式喷泉的自动控制设计
花式喷泉的自动控制设计二、花式喷泉自动控制系统的设计1. 花式喷泉自动控制系统的功能要求花式喷泉自动控制系统主要需要实现以下功能：（1）实现多种水形态的变换，包括喷泉、跳动、旋转等；（2）根据音乐节奏进行水形态的变化，实现音乐与水形态的协调表现；（3）实现远程控制和监控，可以通过手机App或者网页实现对花式喷泉的控制和监控；（4）实现节能节水，具有智能化的节能节水控制功能。
2. 花式喷泉自动控制系统的硬件设计（1）传感器模块：设计传感器模块来感知水形态变化的参数，例如水的流速、水的高度、水的温度等。
传感器模块可以通过传感器网络实现多点数据采集。
（2）执行器模块：设计执行器模块来控制水泵、灯光、音响等设备，实现多种水形态的变化和音乐效果的表现。
（3）控制器模块：设计控制器模块来对传感器模块和执行器模块进行控制和协调，实现花式喷泉自动控制系统的整体控制。
3. 花式喷泉自动控制系统的软件设计（1）控制算法：设计控制算法来实现多种水形态的变化和音乐效果的表现。
控制算法可以根据预先设定的水形态和音乐模式来实现对水泵、灯光、音响等设备的控制。
（2）远程控制界面：设计远程控制界面来实现对花式喷泉的远程控制和监控。
远程控制界面可以实现对花式喷泉控制参数的调整和对花式喷泉运行状态的监控。
（3）节能节水算法：设计节能节水算法来实现智能化的节能节水控制功能。
节能节水算法可以根据实时的气象数据和用水数据来实现对水泵的控制和对喷泉水量的调整。
三、花式喷泉自动控制系统的关键技术1. 多种水形态的变化技术：通过对水泵、灯光、喷头等设备的控制，实现多种水形态的变化，例如喷泉、跳动、旋转等。
2. 音乐节奏的水形态变化技术：通过分析音乐的节奏和音乐的节拍，实现音乐与水形态的协调表现，例如音乐快速时水的喷射也会加快。
3. 传感器网络技术：通过传感器网络实现多点数据采集，可以更加全面地感知花式喷泉的运行状态，例如水的流速、水的高度、水的温度等。
花式喷泉的自动控制设计
花式喷泉的自动控制设计引言一、花式喷泉的自动控制系统原理1.1 控制系统结构花式喷泉的自动控制系统主要由感应器、控制器和执行机构三部分组成。
感应器用来检测环境参数，比如风速、湿度等，控制器根据感应器检测到的参数进行数据处理并输出控制信号，执行机构则根据控制信号来完成相应的动作，比如调节喷头的水流和高度等。
1.2 控制策略花式喷泉的自动控制系统采用了反馈控制策略。
通过感应器检测环境参数并实时反馈给控制器，控制器根据反馈信号调节执行机构的动作，从而使喷泉的效果更加稳定和美观。
在控制系统中，控制算法是实现自动控制的核心。
常用的控制算法包括PID控制算法、模糊控制算法和神经网络控制算法等。
PID控制算法是最常用的控制算法之一，其通过对误差信号的积分、微分和比例进行加权处理来调节控制信号，从而实现对执行机构的精准控制。
2.1 感应器的选择花式喷泉的自动控制系统需要感应器来检测环境参数，因此感应器的选择至关重要。
常见的感应器包括温度传感器、湿度传感器、风速传感器等。
在选择感应器时，需要考虑其精度、响应速度和适应性等因素，以确保系统能够准确、灵敏地检测环境参数。
2.2 控制器的设计控制器是花式喷泉自动控制系统的核心部分，它需要对感应器检测到的参数进行数据处理，并输出控制信号。
在设计控制器时，需要考虑其计算能力、稳定性和可靠性等因素，以确保系统能够稳定、可靠地运行。
控制器还需要考虑与执行机构的通信接口、数据传输方式等问题，以确保控制器能够与执行机构进行有效的信息交互。
2.3 执行机构的选择执行机构是花式喷泉自动控制系统的关键组成部分，它需要根据控制信号实现相应的动作。
在选择执行机构时，需要考虑其动作精度、响应速度、稳定性和可靠性等因素，以确保系统能够按照预定的控制策略实现喷泉的效果。
2.4 控制系统的集成在设计花式喷泉的自动控制系统时，需要将感应器、控制器和执行机构进行有效的集成。
这需要考虑控制系统的整体设计，包括硬件设计和软件设计等方面，以确保各部分之间能够有效地协同工作，实现对花式喷泉的精准控制。
花式喷泉的自动控制设计

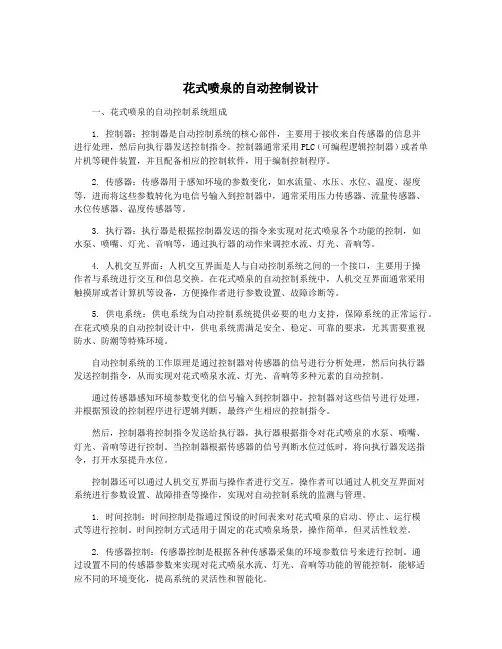

花式喷泉的自动控制设计一、花式喷泉的自动控制系统组成1. 控制器：控制器是自动控制系统的核心部件，主要用于接收来自传感器的信息并进行处理，然后向执行器发送控制指令。
控制器通常采用PLC（可编程逻辑控制器）或者单片机等硬件装置，并且配备相应的控制软件，用于编制控制程序。
2. 传感器：传感器用于感知环境的参数变化，如水流量、水压、水位、温度、湿度等，进而将这些参数转化为电信号输入到控制器中，通常采用压力传感器、流量传感器、水位传感器、温度传感器等。
3. 执行器：执行器是根据控制器发送的指令来实现对花式喷泉各个功能的控制，如水泵、喷嘴、灯光、音响等，通过执行器的动作来调控水流、灯光、音响等。
4. 人机交互界面：人机交互界面是人与自动控制系统之间的一个接口，主要用于操作者与系统进行交互和信息交换。
在花式喷泉的自动控制系统中，人机交互界面通常采用触摸屏或者计算机等设备，方便操作者进行参数设置、故障诊断等。
5. 供电系统：供电系统为自动控制系统提供必要的电力支持，保障系统的正常运行。
在花式喷泉的自动控制设计中，供电系统需满足安全、稳定、可靠的要求，尤其需要重视防水、防潮等特殊环境。
自动控制系统的工作原理是通过控制器对传感器的信号进行分析处理，然后向执行器发送控制指令，从而实现对花式喷泉水流、灯光、音响等多种元素的自动控制。
通过传感器感知环境参数变化的信号输入到控制器中，控制器对这些信号进行处理，并根据预设的控制程序进行逻辑判断，最终产生相应的控制指令。
然后，控制器将控制指令发送给执行器，执行器根据指令对花式喷泉的水泵、喷嘴、灯光、音响等进行控制。
当控制器根据传感器的信号判断水位过低时，将向执行器发送指令，打开水泵提升水位。
控制器还可以通过人机交互界面与操作者进行交互，操作者可以通过人机交互界面对系统进行参数设置、故障排查等操作，实现对自动控制系统的监测与管理。
1. 时间控制：时间控制是指通过预设的时间表来对花式喷泉的启动、停止、运行模式等进行控制。
花式喷泉的PLC控制系统
花式喷泉的PLC控制系统课程设计课程名称可编程序控制器原理及应用题目名称花式喷泉的PLC控制系统学生学院自动化学院专业班级04级网络工程4班学号3104001804学生姓名袁锋指导教师潘运红2007 年6月18日广东工业大学课程设计任务书题目名称花式喷泉的PLC控制系统学生学院自动化学院专业班级网络工程04级4班姓名袁锋学号3104001804一、课程设计的内容1。
实验目的a.巩固和加深对《可编程序控制器原理及应用》课程内容的认识和理解，提高应用水平.b.掌握STEP7软件的程序编制方法.2。
实验内容本实验要求编程实现利用PLC控制喷泉喷水方式，产生各样的样式。
二、课程设计的要求与数据在游人和居民经常光顾的场所，如公园、广场、旅游景点及一些知名建筑前，经常会修建一些喷泉供人们休闲、观赏。
这些喷泉按一定的规律改变喷水式样，如果再与五颜六色的灯光相配合，在和和谐优雅的音乐中，更使人心旷神怡，流连忘返。
花式喷泉的示意图如下图所示，图中4号为中间喷头，3号为内环状喷泉，2号为中环喷头，1号为外环喷头.花式喷泉示意图1.2 控制要求1、按下启动按钮，喷泉开始工作；按下停止按钮,喷泉停止工作；2、喷泉的工作方式由花样选择开关和单步/连续开关决定;3、当单步/连续开关在单步位置时，喷泉只能按照花样选择开关设定的方式，运行一个循环；4、花样选择开关用于选择喷泉的喷水花样，考虑以下4种喷水花样：²花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延时2s后,3号喷头喷水，在延时2s后，2号喷头喷水，又延时2s后，1号喷头喷水。
18s后,如果为单步工作方式,则停下来；如果为连续工作方式，则继续循环下去。
²花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延时2s后，2号喷头喷水，在延时2s后，3号喷头喷水，又延时2s后，4号喷头喷水。
30s后，如果为单步工作方式,则停下来；如果为连续工作方式，则继续循环下去。
花样喷泉的控制系统设计
电气控制与PLC课程设计说明书题目：花样喷泉的控制系统设计专业班级：姓名：学号:指导教师：成绩：指导老师签名：日期：目录1系统概述 ................................................................. 错误!未定义书签。
2方案论证 .. (5)2.1 方案选择 (5)2.2方案完成计划表 (6)2.3方案总结. (7)3 硬件设计 (7)3。
1系统的原理方框图 (7)3.2 主电路 (8)3.3 I/O分配 (9)3。
4 元器件选型 (10)4软件设计 (10)4.1 主流程 (10)4.2 梯形图................................................................. 错误!未定义书签。
5 系统调试 ................................................................ 错误!未定义书签。
设计心得 .................................................................... 错误!未定义书签。
产考文献 .................................................................... 错误!未定义书签。
1 系统概述随着社会的发展，人们的经济水平的提高，人们再也不用为吃喝而发愁，越来越重视享受生活，在闲余的时间去外面旅游，看看风景，放松放松心情，而社会也在力求美化社区，美化城市，在这样的背景下，花样式喷泉就这样出现的,花样式喷泉能给人一样自然地美感，而且花样式喷泉有很多样式,给人一种心旷神怡之感。
花式喷泉是人造小气候，在炎热的夏日可以起到增湿和降温的作用;也为水体充氧，有利于水体增加自净能力，起到防止水体黑臭的作用。
花式喷泉的自动控制设计
花式喷泉的自动控制设计花式喷泉是一种装饰性喷泉，通过不同的喷泉设备和喷射方式，能够展现出丰富多样的效果，给人们带来视觉和听觉上的享受。
为了实现花式喷泉的自动控制，需要设计一个合理的控制系统，让喷泉在不同的时间和条件下能够自动运行，达到预期的效果。
花式喷泉的自动控制系统需要包括一个时间控制模块。
通过时间控制模块，可以设置不同的喷泉运行时间，比如每天固定的时间段或者随机的时间段。
时间控制模块需要有稳定的时钟，可以精确地控制喷泉的启动和停止时间，使其按照预定的时间表进行运行。
花式喷泉的自动控制系统需要包括一个喷泉效果控制模块。
这个模块包括不同的控制器和传感器，可以根据需要调节喷泉的高度、形状、喷射角度等。
通过控制模块的调节，可以实现不同的喷泉效果，如高喷、低喷、水幕喷、灯光喷等。
还可以根据气温、湿度和风速等环境条件，调整喷泉的效果，使其适应不同的气候和环境变化。
花式喷泉的自动控制系统还需要包括一个安全保护模块。
这个模块主要是用来监测喷泉设备的运行状态，当发生故障或异常情况时，能够及时发出警报并停止喷泉的运行，以避免安全事故的发生。
检测喷泉设备是否正常运行、水位是否正常、电压是否稳定等。
还可以设置一个紧急停止按钮，当出现紧急情况时，可以立即停止喷泉的运行。
花式喷泉的自动控制系统还可以加入一个远程监控模块。
通过远程监控模块，可以远程实时监控喷泉的运行状态和效果，并可以对其进行远程控制和调整。
这样，无论身在何处，都可以实时了解喷泉的情况，并进行及时的干预和管理。
花式喷泉的自动控制系统应该是一个集时间控制、喷泉效果控制、安全保护和远程监控于一体的综合控制系统。
通过合理设计和设置各个控制模块，可以实现花式喷泉的自动化运行和管理，提升其装饰性和观赏性，给人们带来更好的体验和享受。
喷泉电脑控制系统及控制方式
用户界面需求
软件应具有友好的用户界 面，方便用户进行操作。
程序设计语言选择
选择理由
基于软件功能需求分析的结果，选择Python作为编程语言。Python具有简单 易学、代码可读性强、开发速度快等优点。
开发工具
使用PyCharm作为开发工具，该工具具有代码提示、错误检查、调试等功能， 可以提高开发效率。
实时性与响应速度
喷泉表演要求控制系统具有较高的实时性和响应速度，以便及时对喷泉进行调控。优化算法和提升硬 件性能是提高系统实时性和响应速度的有效途径。
数据处理与智能化需求
数据采集与处理
喷泉电脑控制系统需要实现对多种数据的采集和处理，包括水位、流量、温度等参数。通过引入先进的数据处理 技术，如大数据分析、云计算等，实现对数据的深度挖掘和应用，为喷泉表演提供更加精准的控制依据。
控制算法设计
算法选择
采用PID控制算法对喷泉进行控制，该算法可以实现对喷泉的精准控制。
参数调整
通过实验和实际需求，对PID控制算法的参数进行适当调整，以达到最佳的控制 效果。
程序调试与优化
单元测试
对每个功能模块进行单元测试，确保每个模块的 功能正常。
系统测试
将所有模块联调，进行系统测试，检查软件是否 存在问题。
传感器用于监测喷泉设备的工作 状态，如水位、流量等。
水泵是喷泉设备的重要部件，它 负责将水从低处抽到高处，形成 喷泉。
喷泉电脑控制系统的应用场景
喷泉电脑控制系统广泛应用于各种公共场所和景观工程中，如公园、广场、购物中 心等。
通过计算机程序的设计和控制，喷泉电脑控制系统可以实现多样化的喷泉效果，如 音乐喷泉、灯光喷泉、编程喷泉等。
花样喷泉控制系统
花样喷泉控制系统专业班级姓名学号摘要本文重点讨论了PLC在花样喷泉控制系统设计中的应用。
使用PLC控制花样喷泉具有使用方便，运行可靠，控制程序段设计简单等优点。
用SFC方法编程，可以使设计思路清晰，编程方便。
若需要改变喷水花样和喷水时间，设计方案不必作很大调整，只要把控制程序作相应的修改，即可实现控制目的。
在许多休闲广场、景区或游乐场所里，人们经常看到喷泉按一定的规律喷水，景色迷人；若在夜晚配上各种颜色的灯光显示，则更加绚丽多彩。
传统的喷泉控制一旦设计好控制电路，就不能随意改变喷水花样及喷水时间，若采用PLC 控制，利用PLC体积小，功能强，可靠性高，且具有较大的灵活性和可扩展性的特点，通过改变喷泉的控制程序或改变方式选择开关，就可以改变花样喷泉的喷水规则，从而变换出各种花样，以适应不同季节，不同场合的喷水要求。
1花样喷泉控制系统的介绍1.1花样喷泉池示意图图11.2花样喷泉控制系统的原理图在喷泉中，通过按钮开关信号来控制PLC；电磁阀由PLC的输出信号控制；喷泉的四组喷水管由电磁阀控制开关。
花样喷泉控制系统原理图：图22花样喷泉系统控制方案花样喷泉系统的控制要求如下：（1）图1中1、2均为外环型状的喷水管，3为内环形状的喷水管，4为星型喷水管。
灯光系统由三条支路组成，分别为绿色灯支路（在1、2之间）；黄色灯支路（在2、3之间）；红色灯支路（3、4之间）。
（2）按下启动按钮，喷泉开始工作；按下停止按钮，喷泉停止工作；（3）喷泉的工作方式由花样选择开关和单步/连续开关决定。
（4）当单步/连续开关在单步位置时，喷泉只能按照花样选择开关设定的方式，运行一个循环。
（5）花样选择开关用于选择喷泉的喷水花样，考虑以下4种喷水花样：a.花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延时2S后，3号喷头喷水，在延时2S后，2号喷头喷水，又延时2S后，1号喷头喷水。
18S 后，如果为单步工作方式，则停下来；如果为连续工作方式，则继续循环下去。
PLC编程与应用技术(第2版)花式喷泉系统的控制
电自锁，其常开触点闭合→定时器Ｔ０～Ｔ７分别进行延时，通过定 时器触点的配合，分别驱动Ｙ０００～Ｙ０１０的通断→定时器Ｔ７ 延时时间到后，其常闭触点断开，定时器Ｔ０～Ｔ７自动复位，达到 程序循环运行的目的→按下Ｘ００１停止按钮后，Ｍ０失电，其常开 触点恢复断开，系统停止运行。
上一页 下一页 返回
任务一 用基本逻辑指令实现花式喷泉 系统的控制
• 花式喷泉控制系统的输入／输出分配表见表５－１－１，仅作参考。
• 活动３：画ＰＬＣ系统电路原理图
• 用三菱ＦＸ２Ｎ－４８ＭＲ型可编程序控制器实现花式喷泉控制系统 的电路原理图如图５－１－２所示。
上一页 下一页 返回
任务一 用基本逻辑指令实现花式喷泉 系统的控制
• 特别注意： • （１）三菱ＦＸ２Ｎ系列ＰＬＣ的输入端共用１个公共端“ＣＯＭ”
阻值不符，应重新检查布线。 • ③通电观察ＰＬＣ的指示灯。经过自检，确认正确和无安全隐患后，
通电观察ＰＬＣ的ＬＥＤ指示灯并做好记录，见表５－１－６。
上一页 下一页 返回
任务一 用基本逻辑指令实现花式喷泉 系统的控制
花式喷泉的PLC控制系统设计
花式喷泉的PLC控制系统设计目录1 引言 (1)1.1 可编程控制器PLC的发展背景与研究意义 (1)1.2 可编程控制器PLC控制花式喷泉的优势 (2)1.3 可编程控制器PLC在国际上的发展现状 (2)1.4 可编程控制器PLC在我国的发展现状、问题与对策 (3)2 PLC的组成与工作原理 (4)2.1可编程控制器PLC的分类 (4)2.2 可编程控制器PLC的特点 (5)2.3循环扫描工作方式简介 (5)2.4 PLC的工作原理 (6)2.5 PLC的硬件组成 (7)2.6顺序功能图 (8)2.7 梯形图 (8)2.8 PLC的应用领域 (9)3 花式喷泉的设计 (10)3.1 花式喷泉的设计要求 (10)3.2 花式喷泉的控制要求 (11)3.3可编程控制器PLC的选取与其特点 (11)3.4 基于PLC花式喷泉的接口设计 (12)3.5 PLC 外部接线图 (12)3.6花式喷泉的梯形图 (13)花式喷泉的PLC控制系统设计3.7 花式喷泉的实验结果 (19)3.8 实验小结 (22)4 结束语 (22)参考文献 (22)英文摘要 (24)致谢.......................................... 错误！未定义书签。
花式喷泉的PLC控制系统设计花式喷泉的PLC控制系统设计摘要：本文总结了可编程控制器（PLC）研究的背景和意义，评述了PLC控制系统的国内外研究现状，并由此引出了该领域目前存在的问题。
描述了可编程控制器PLC的组成与工作原理。
在此基础上，在花式喷泉控制系统的设计中，具体给出了花式喷泉的喷水花样，分配了几种喷水花样下PLC的输入/输出接口、设计了PLC的外部接线图、梯形图。
实验结果表明，将可编程控制器PLC应用于花式喷泉控制系统中，具有使用方便、运行可靠、控制程序设计简单等优点。
本文最后对可编程控制器PLC的发展趋势进行了展望。
关键词:PLC；花式喷泉；控制1 引言1.1 可编程控制器PLC的发展背景与研究意义1.1.1 可编程控制器PLC的发展背景随着微处理器和数字通信技术的飞速发展，计算机控制已经广泛地应用在几乎所有的工业领域。
花式喷泉的plc设计课程设计
目录1引言...................................................... 错误!未定义书签。
2 控制要求 (2)2.1花样控制的几种模式 (2)2.2 各种模式的动作状态 (2)3. PLC简介 (2)3.1 PLC的应用领域 (2)3.2 PLC的应用特点 (3)4 花样喷泉设计方案 (4)4.1 PLC型号的选择 (4)4.2 PLC的网络设计 (4)4.3软件编制 (4)4.4 确定所选PLC (4)4.5 花样喷泉I/O分配 (5)4.5.1 PLCI/O分配简介 (5)4.5.2 开关量输出模块的选择 (5)4.5.3 模拟量I／O模块的选择 (6)4.5.4 特殊功能模块的选择 (6)4.5.5 系统I/O分配表 (6)4.6 PLC外部接线图 (7)4.7 喷泉控制过程模拟 (8)5 软件设计 (8)5.1 喷泉控制流程图 (8)5.2系统程序设计 (8)设计总结 (9)致谢........................................................ 错误!未定义书签。
参考文献.. (9)附录1 程序清单 (9)设计花样喷泉模型如下:b）花式喷水池控制开关面板图a）花式喷水池喷嘴布局示意图4号为中间喷头，3号为内环状喷头，2号为一次外环状喷头，1号为外环状喷头。
2 控制要求2.1花样控制的几种模式(1) 按下启动按钮，喷泉控制装置开始工作，按下停止按钮，喷泉控制装置停止工作。
(2) 喷泉的工作方式由花样选择开关和单步/连续开关决定。
(3) 当单步/连续开关在单步位置时，喷泉只能按照花样选择开关设置的方式运行一个循环。
(4) 花样选择开关用于选择喷泉的喷水花样，现考虑4种喷水花样。
2.2 各种模式的动作状态1.花样喷泉开关在位置1时，按下启动按钮后，4号喷头喷水，延迟2S后，3号喷头喷水，再延迟2S后，2号喷头喷水，又延迟2S后，1号喷头喷水。
花式喷泉的PLC控制设计说明
花式喷泉的PLC控制设计说明花式喷泉是一种在水池或广场中使用水泵和喷水器来形成各种美丽形状和流动效果的装置。
PLC（可编程逻辑控制器）是一种用于自动化控制系统的计算机硬件设备，它可以根据预设的程序和逻辑规则控制各种电气和机械设备的操作。
设计一套PLC控制系统，可以实现对花式喷泉的喷水动作、流动效果、时间间隔和水量的控制。
以下是一个设计说明，具体包括PLC硬件选型、程序设计和控制逻辑。
1.系统元件选择：-PLC控制器：选择适用于花式喷泉控制的PLC控制器，具备足够的输入输出端口，能够满足控制需求。
-传感器：采用液位传感器、压力传感器等，用于监测水位、水压等参数，并将数据传输给PLC进行处理。
-执行器：选择适合的电磁阀、电动机和水泵等执行器，以实现控制动作。
2.硬件布线与连接：-将PLC控制器与传感器和执行器进行连接，确保信号传输正常。
-将电源与PLC和执行器进行连接，以确保电器设备正常工作。
3.PLC程序设计：-根据设计需求和技术要求，根据实际情况编写PLC的程序代码。
-设定喷水动作的类型和时间间隔，以及流动效果的参数设置。
-设置传感器和执行器的输入输出端口，并进行逻辑编程，实现控制动作的自动化。
4.控制逻辑设计：-设计喷水的动作类型和时间间隔，在程序中设定相关的时间控制代码。
-设定不同喷水器的水量和喷射形状，以实现花式喷泉的各种效果。
-根据传感器的数据进行反馈控制，保证水位、水压等参数在合理范围内。
5.性能测试和调优：-在系统硬件布线和程序编写完成后，进行系统性能测试，检查是否满足设计要求。
-根据实际情况和测试结果，对程序进行调优，以提高系统的稳定性和性能。
综上所述，设计一套PLC控制系统，可以实现对花式喷泉的喷水动作、流动效果、时间间隔和水量的控制。
通过选择适当的PLC控制器和执行器，进行硬件布线与连接，编写PLC程序设计和控制逻辑，最终可以实现花式喷泉的自动化控制，为人们带来美妙的喷泉视觉享受。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图2-5-1 花式喷泉
花式喷泉常用于休闲广场、景区或游乐场所。
传统的喷泉控制一旦设计好控制电路就不能随意改变喷水花样及喷水时间。
若采用PLC 控制,利用PLC 体积小、功能强、可靠且具有较大的灵活性和可扩展性的特点,通过改变喷泉的控制程序或改变方式选择
图2-5-6 用计数器实现1h定时控制程序
（2）用M8014和计数器配合实现1h定时程序以M8014作为分时钟脉冲的程序如图2-5-7所示。
图2-5-7 用M8014和计数器配合实现1h定时控制程序
图2-5-8 用计数器实现24h时钟控制程序a）错误程序 b）正确程序。
