变频说明书艾默生ev800变频器设置
艾默生变频器参数调试
艾默生变频器参数调试:之马矢奏春创作0.00：密码 1000保管参数;1233恢复出厂值;1253更改变频器控制模式;0.01：最低速度 00.02：最高速度 1850rpm0.03：加速斜率 /s20.04：减速斜率 /s20.05：给定模式选择Pr数字量0.06：电流限 200%0.12：参数选择 0 (0号菜单选择)0.13：机电额定转速 1850rpm0.14：电梯额定速度 1000mm/s0.15： V1 50mm/s 检修半速0.16： V20.17： V3 30mm/s 爬行速度0.18： V4 150mm/s 检修速度0.19： V5 480mm/s 单层速度0.20： V6 550mm/s 双层速度0.21： V7 550mm/s 多层速度0.22：停车减速斜率 200mm/s20.23：启动S曲线 200mm/s30.24：运行S曲线 700mm/s30.25：停车S曲线 700mm/s30.29：1024 编码器脉冲数(相当与3.34) 0.42：4POLE (相当与5.11)0.43：0.88 (相当与5.10)0.44：340V (相当与5.09)0.45：1850RPM (相当与5.08)0.46：56A (相当与5.07)0.47：64HZ (相当与5.06)0.48：CL UECT闭环2.02：斜坡使能 ON(1)2.03：斜坡坚持 OFF(0)2.04：斜坡方式选择 FAST(1)2.10：加速斜率选择器 22.11：加速斜率 /s2(同等于0.03)2.20：减速斜率选择器 22.21：减速斜率 /s2(同等于0.04)3.24：0(闭环)3.34：1024(编码器脉冲数)3.36：5V(编码器电压)3.38;AB(编码器类型：差分AB相)3.42：4(编码器滤波“如果现场编码器干扰很年夜可以设定最年夜不要年夜于8”)3.43：1500(编码器脉冲数最年夜给定值)3.41：编码器自动检测 ON(1)4.05：运行电流限值 2004.06：再生电流限值 2004.07：对称电流限值 2004.12：电流给定滤波器1 4ms (降低机电噪音)4.13：电流环比例增益默认值4.14：电流环积分增益默认值4.15：热时间常数默认值4.24：用户设电流限值 2005.06：64HZ机电频率5.07：56A机电电流5.08：1850rpm机电转速5.09: 340v机电电压5.10：0.88机电功率因数5.11：4POLE机电级数5.18：8 PWM开关频率选择8.10：0FF 31号端子取反8.11：OFF 24号端子取反8.12：OFF 25号端子取反8.13：OFF 26号端子取反8.14：OFF 27号端子取反8.15：OFF 28号端子取反8.16：OFF 19号端子取反8.17：0N 41,42号端子取反8.18：ON 22号端子取反8.21：10.02 24号端子功能选择变频器运行8.22：18.38 25号端子功能选择多段速38.23：18.37 26号端子功能选择多段速28.24：19.44 27号端子功能选择正转(不成以改变)8.25：18.44 28号端子功能选择反转(不成以改变)8.26：18.36 29号端子功能选择多段速18.27：10.01 41,42号端子功能选择变频器正常/故障输出8. 28: 0.00 22号端子功能 24V电压输出8. 29: ON 变频器端子功能选择 (OFF：OV输入有效 ON：24 V输入有效)8. 31: ON 24号端子输入(出)功能选择 (OFF：输入 ON：输出)8. 32: OFF 25号端子输入(出)功能选择 (OFF：输入 ON：输出)8. 33: OFF 26号端子输入(出)功能选择 (OFF：输入 ON：输出)16.17: OFF “现场使用了选件卡“分频脉冲到主板上的卡”需要设为OFF,否则报SL2.ER故障”16.24: 3.2916.25: 0.1024(编码器分频输出值“现场干扰年夜时可以设小使用”)如果不设定命据主板没有脉冲收支16.26: 1.638418.11： V1 50mm/s 检修半速 (同等于0.15)18.12： V2 (同等于0.16)18.13： V3 30mm/s 爬行速度 (同等于0.17)18.14： V4 150mm/s 检修速度 (同等于0.18)18.15： V5 480mm/s 单层速度 (同等于0.19)18.16： V6 550mm/s 双层速度 (同等于0.20)18.17： V7 550mm/s 多层速度 (同等于0.21)18.18：启动优化速度 10mm/s (改善启动舒适感)18.23：磁场建立阀值 50018.25：运行比例增益 700 (高速P)18.26：运行积分增益 300 (高速I)18.27：启动比例增益 1300 (低速P)18.28：启动积分增益 500 (低速I)18.29：机电额定转速 1850rpm (同等于0.13)18.30：电梯额定速度 1000mm/s (同等于0.14)18.42：多段速给定选择类型 OFF(0)二进制18.45：正转和反转方向取反 OFF(0)18.48：切换增益选择 ON(1) 设为1,则分段有效,18.2518.2 8起作用18.49：惯量赔偿 ON(1)19.11：增益转换时间 2000ms19.13：停车减速斜率 200mm/s2 (同等于0.22)19.14：启动S曲线 200mm/s3 (同等于0.23)19.15：运行S曲线 700mm/s3 (同等于0.24)19.16：停车S曲线 700mm/s3 (同等于0.25)19.17：启动优化加加速度 10mm/s3 (从零速到启动优化速度的加速度)19.25：制动器翻开延时 500 (制动器翻开到速度命令给出的时间)19.26：运行方向设置 ON(1)双方向输入19.27：减速比的分母 119.28：启动优化时间 1000ms19.29：曳引轮直径 900mm (根据现场轮子实际尺寸)19.30：减速比分子 4319.34：电流环滤波时间常数 OFF(0) ON(1)：4.12参数有效。
快速艾默生ES变频器快速调试

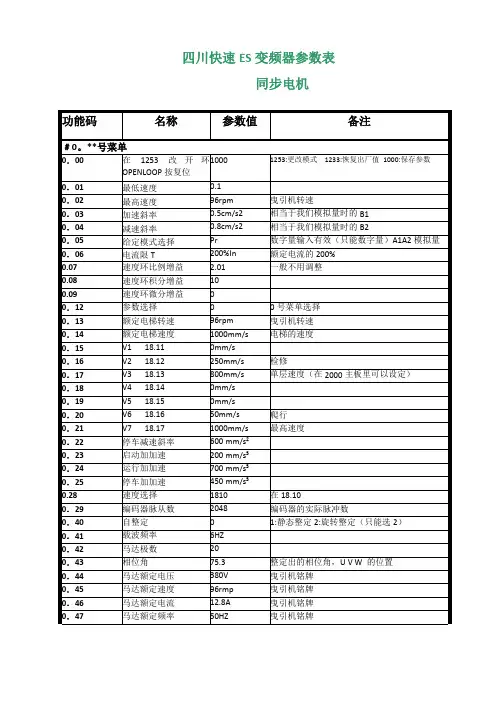

四川快速ES变频器参数表同步电机功能码名称参数值备注﹟0。
**号菜单10001253:更改模式1233:恢复出厂值1000:保存参数0．00在1253改开环OPENLOOP按复位0．01最低速度0.10．02最高速度96rpm曳引机转速0．03加速斜率0.5cm/s2相当于我们模拟量时的B10．04减速斜率0.8cm/s2相当于我们模拟量时的B20．05给定模式选择Pr数字量输入有效（只能数字量）A1A2模拟量0．06电流限T200%In额定电流的200%0.07速度环比例增益 2.01一般不用调整0.08速度环积分增益100.09速度环微分增益00．12参数选择00号菜单选择0．13额定电梯转速96rpm曳引机转速0．14额定电梯速度1000mm/s电梯的速度0．15V118.110mm/s0．16V218.12250mm/s检修0．17V318.13800mm/s单层速度（在2000主板里可以设定）0．18V418.140mm/s0．19V518.150mm/s0．20V618.1650mm/s爬行0．21V718.171000mm/s最高速度0．22停车减速斜率600mm/s²0．23启动加加速200mm/s³0．24运行加加速700mm/s³0．25停车加加速450mm/s³0.28速度选择1810在18.100．29编码器脉从数2048编码器的实际脉冲数0．40自整定01:静态整定2:旋转整定（只能选2）0．41载波频率6HZ0．42马达极数200．43相位角75.3整定出的相位角，U V W的位置0．44马达额定电压380V曳引机铭牌0．45马达额定速度96rmp曳引机铭牌0．46马达额定电流12.8A曳引机铭牌0．47马达额定频率50HZ曳引机铭牌SErVo OPEN.LooP:开环CL.Uect:闭环SerVo:同步0．48控制模式在0.00=1253改同步0．49参数访问级别L2﹟1。
艾默生E变频器调试指导书完整版
艾默生E变频器调试指导书HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】E S2402变频器调试指导书1、1、编码器连接（海德汉ECN1313）2、操作器操作说明面板操作说明键盘包括：导航键、一个模式键M、三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。
模式键用于切换各种显示模式，如察看参数，编辑参数、状态。
若选用键盘模式，可用三个控制键控制变频器。
红色停止键可以用于变频器复位。
如果你第一次使用变频器时（单独变频器时，当变频器已安装柜内且到现场后，请不要随便按此操作），变频器恢复出厂值方法：方法是=1233（欧洲标准），然后按红色复位键改变控制模式方法：将=1253（欧洲标准），按红色复位键，然后?从OPEN LP更改到SERVO。
按复位键（红色）显示所有菜单方法：=L2，按M键，将=1000，按红色复位键保存软件版本查询：改变模式并恢复出厂值（菜单15到20除外）：=1255，按红色复位键3、自学习步骤一、自学习前准备工作：1、使主机脱离负载。
2、通过短接线路的方法，使变频器输出接触器和抱闸打开，同步主机保证封星短接线已经断开，（如3、果满足检修条件，可以不用短接线路，直接按检修上行或下行信号控制器会输出变频器输出接触?器，方向及使能信号、抱闸信号）4、设定参数=SERO（闭环伺服）控制模式。
5、确定在变频器的扩展模块槽2上插入编码器分频卡（UniversalEncoder??Plus），变频器的扩展模块槽见说明书。
设定参数=06、在连接编码器前最好检查一下参数（变频器提供给编码器的电源电压），出厂缺省值=5V。
预防该参数修改后损坏编码器。
7、连接编码器，把编码器的接口连到变频器的15针编码器的输入口上（而不是PG卡的15针插口），并固定。
8、把参数调到菜单（速度反馈），人为的正、反转动主机同时监控一下菜单界面，是否有正、反速度反馈，若没有的情况下请检修编码器的接线是否正确。
艾默生E变频器调试指导书

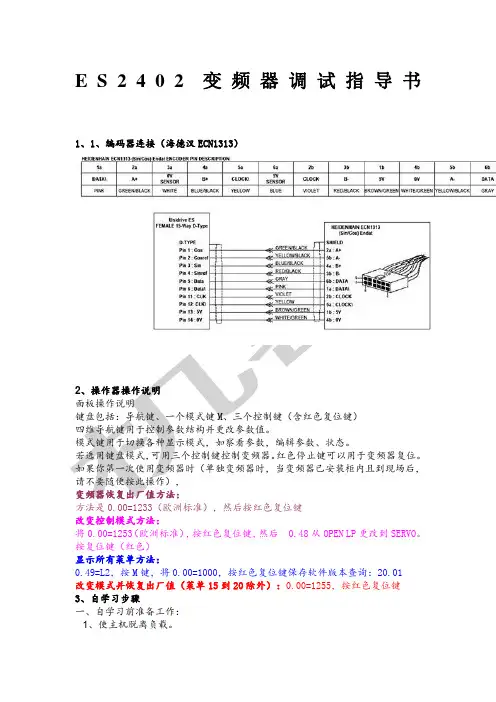

E S2402变频器调试指导书1、1、编码器连接（海德汉ECN1313）2、操作器操作说明面板操作说明键盘包括：导航键、一个模式键M、三个控制键（含红色复位键）四维导航键用于控制参数结构并更改参数值。
模式键用于切换各种显示模式，如察看参数，编辑参数、状态。
若选用键盘模式，可用三个控制键控制变频器。
红色停止键可以用于变频器复位。
如果你第一次使用变频器时（单独变频器时，当变频器已安装柜内且到现场后，请不要随便按此操作），变频器恢复出厂值方法：方法是0.00=1233（欧洲标准），然后按红色复位键改变控制模式方法：将0.00=1253（欧洲标准），按红色复位键，然后0.48从OPEN LP更改到SERVO。
按复位键（红色）显示所有菜单方法：0.49=L2，按M键，将0.00=1000，按红色复位键保存软件版本查询：20.01改变模式并恢复出厂值（菜单15到20除外）：0.00=1255，按红色复位键3、自学习步骤一、自学习前准备工作：1、使主机脱离负载。
2、通过短接线路的方法，使变频器输出接触器和抱闸打开，同步主机保证封星短接线已经断开，（如3、果满足检修条件，可以不用短接线路，直接按检修上行或下行信号控制器会输出变频器输出接触器，方向及使能信号、抱闸信号）4、设定参数0.48=SERO（闭环伺服）控制模式。
5、确定在变频器的扩展模块槽2上插入编码器分频卡（UniversalEncoder Plus），变频器的扩展模块槽见说明书。
设定参数16.17=06、在连接编码器前最好检查一下参数3.36（变频器提供给编码器的电源电压），⑴编码器类型3.38根据实际情况设定；⑵编码器电压3.36根据实际情况设定；⑶编码器每转脉冲数3.34根据实际情况设定；c、再次确认电机铭牌额定值：⑴电机额定电流5.07根据实际情况设定；⑵电机额定电压5.09根据实际情况设定；⑶电机极数5.11根据实际情况设定。
d设置电机的额定转速5.08根据实际情况设定。
艾默生变频器操作说明
艾默生变频器操作说明 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】7#炉引风机变频器送电操作1.检查旁路柜隔离开关位置正确，各柜门封闭正常；2.检查操作柱、变频器的急停按钮均复位，各柜门封闭正常；3.合17G开关柜二次回路空开和保险，将断路器手车摇至工作位，并检查确认；4.将17G开关柜转换开关切换至“远程”位；5.送变频系统控制电源—自2#配电室Ⅱ-11 柜 7# 抽屉；6.合变频器和旁路柜所有二次回路空开和保险；7.检查变频器人机界面，主控系统开始自检，控制面板上2个指示灯同时点亮；8.主控所有自检通过后，允许运行灯（绿色）闪烁；9.点击人机界面上进入系统按钮，输入密码后可进行参数的设置及监控；10.将本地-远程选择开关拨至“本地”；11.按下人机界面上预充电合闸按钮，变频器开始软启动，高压指示灯（红色）常亮；12.待软启动结束，自动闭合进线高压断路器，合闸成功后，高压指示灯（红色）常亮；13.将变频器“本地-远程”开关切换至“远程”位；（变频启停由操作柱和DCS实现）；7#炉引风机变频器停电操作说明1.检查7#引风机已经停运，变频器确实处于停机状态；2.按下17G开关柜“手分按钮”，分断6kV断路器，并摇至试验位；3.断开17G开关柜二次回路空开和保险；4.断变频系统控制电源—自2#配电室Ⅱ-11 柜 7# 抽屉；注意：1.电机运行时，打开变频器及旁路柜柜门，会连锁分断6kV断路器，导致停机；2.电机运行时，断开旁路柜二次电源，会连锁分断6kV断路器，导致停机；3.旁路柜的隔离开关只在倒闸时需要操作，正常运行期间不必频繁操作，否则会导致7#炉引风机变频器告警、故障以及复位操作说明当变频器发生故障或告警时，人机界面会弹出相应故障或告警信息窗口，同时根据故障类型的不同，控制面板指示灯状态说明见表5-3。
控制面板指示灯状态告警/故障复位逻辑：1．告警可自动复位；2．一般故障消失后需手动进行复位；3．多数严重故障需要在停机状态下才可手动复位，涉及器件等物理硬件损坏的故障必须断开Q1，进行故障排查后再次闭合Q1，方可进行操作。
艾默生精简版EV 变频器说明书

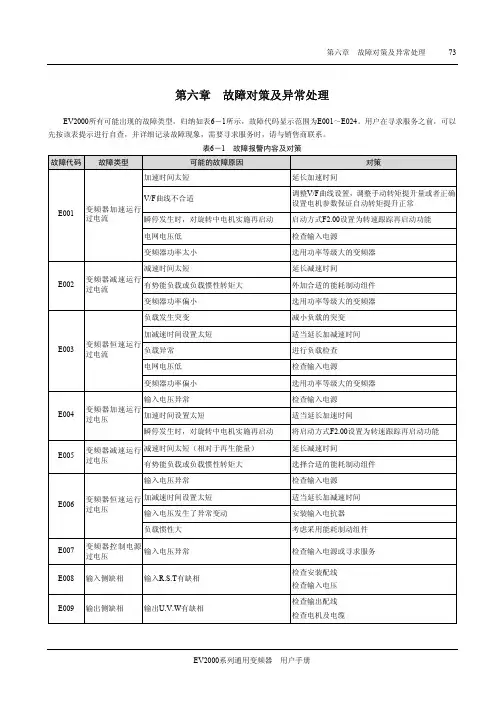

第六章 故障对策及异常处理EV2000所有可能出现的故障类型，归纳如表6－1所示，故障代码显示范围为E001～E024。
用户在寻求服务之前，可以先按该表提示进行自查，并详细记录故障现象，需要寻求服务时，请与销售商联系。
表6－1 故障报警内容及对策故障代码故障类型可能的故障原因对策加速时间太短 延长加速时间V/F 曲线不合适调整V/F 曲线设置，调整手动转矩提升量或者正确设置电机参数保证自动转矩提升正常 瞬停发生时，对旋转中电机实施再启动启动方式F2.00设置为转速跟踪再启动功能 电网电压低 检查输入电源E001变频器加速运行过电流 变频器功率太小 选用功率等级大的变频器 减速时间太短延长减速时间有势能负载或负载惯性转矩大外加合适的能耗制动组件 E002变频器减速运行过电流变频器功率偏小 选用功率等级大的变频器 负载发生突变 减小负载的突变 加减速时间设置太短适当延长加减速时间 负载异常进行负载检查 电网电压低 检查输入电源E003变频器恒速运行过电流变频器功率偏小 选用功率等级大的变频器 输入电压异常检查输入电源 加速时间设置太短适当延长加速时间E004变频器加速运行过电压瞬停发生时，对旋转中电机实施再启动将启动方式F2.00设置为转速跟踪再启动功能 减速时间太短（相对于再生能量） 延长减速时间E005变频器减速运行过电压有势能负载或负载惯性转矩大选择合适的能耗制动组件 输入电压异常检查输入电源 加减速时间设置太短 适当延长加减速时间 输入电压发生了异常变动安装输入电抗器 E006变频器恒速运行过电压负载惯性大考虑采用能耗制动组件 E007变频器控制电源过电压 输入电压异常检查输入电源或寻求服务 E008输入侧缺相输入R.S.T 有缺相检查安装配线 检查输入电压 E009 输出侧缺相 输出U.V.W 有缺相检查输出配线 检查电机及电缆故障代码故障类型可能的故障原因对策变频器瞬间过流参见过流对策 输出三相有相间短路或接地短路 重新配线风道堵塞或风扇损坏 疏通风道或更换风扇 环境温度过高降低环境温度 控制板连线或插件松动检查并重新连线 输出缺相等原因造成电流波形异常 检查配线 辅助电源损坏，驱动电压欠压 寻求服务 逆变模块桥臂直通 寻求服务 E010逆变模块保护 控制板异常 寻求服务 环境温度过高降低环境温度 风道阻塞 清理风道 风扇损坏更换风扇 E011逆变模块散热器过热 逆变模块异常 寻求服务 环境温度过高降低环境温度 风道阻塞清理风道 E012整流模块散热器过热风扇损坏更换风扇 加速时间太短 长加速时间直流制动量过大减小直流制动电流，延长制动时间 V/F 曲线不合适调整V/F 曲线和转矩提升量瞬停发生时，对旋转中的电机实施再启动 将启动方式F2.00设置为转速跟踪再启动功能 电网电压过低 检查电网电压 E013 变频器过载负载过大 选择功率更大的变频器 V/F 曲线不合适正确设置V/F 曲线和转矩提升量 电网电压过低检查电网电压通用电机长期低速大负载运行 长期低速运行，可选择专用电机 电机过载保护系数设置不正确 正确设置电机过载保护系数 E014电机过载 电机堵转或负载突变过大检查负载非操作面板运行方式下，使用急停STOP 键查看F9.07中STOP 键的功能定义失速情况下使用急停STOP 键 查看F9.07中STOP 键的功能定义 失速状态持续1分钟，会自动报E015停机正确设置FL.02及FL.03E015紧急停车 或外部设备故障 外部故障急停端子闭合处理外部故障后断开外部故障端子 E016E 2PROM 读写故障控制参数的读写发生错误STOP/RESET 键复位寻求服务 波特率设置不当适当设置波特率串行口通讯错误 按STOP/RESET 键复位，寻求服务 故障告警参数设置不当修改FF.02、FF.03及FL.12的设置 E017RS232/485通讯错误 上位机没有工作检查上位机工作与否、接线是否正确。
(完整word版)艾默生说明书标准-3版
变频调速器（艾默生）使用说明感谢您购买盾安空调，为使您更好的使用和维护机组，提高机组的运行效率，延长机组的使用寿命，特请您注意以下几点：1、请您保管好随机资料，在开启或检修机器前，仔细阅读说明书及随机资料.2、安装工作及首次开机工作必须由受过训练的专业人员进行。
安装按电控柜铭牌的编号将其与机组编号一一对应的互相匹配.注意:请一一对应匹配.一、查收随机资料及附件1、附件：①尼龙接头；②包塑金属软管；③导线若干等。
二、柜体安装1、安装位置：控制柜安装机组旁边的墙壁上，如无墙壁，则用户自行做支架安装，建议安装位置与机组风机段距离≤3米，高度（以操作界面为准）：1。
4～1.5米，接线出厂标配为3米，若接线距离＞3米，则接线部分由用户自行解决。
2、安装方式:明装.采用壁挂式安装，安装孔及尺寸见电控柜实体.三、放线、接线、走线1、柜式空调机组电控柜固定完成后，按电机接线盒到电动机接线端子的弯曲距离放线。
2、按电气原理图、电气接线图、随机附件接好电源进线、接地线等导线。
3、若控制柜含BA干接点，则所需电缆用线由用户自备，建议使用线径0.75mm2导线。
调试（0。
7～5.5）kW变频器一、数字操作器TOP—LED02各部说明：PRG：编程键;FUNC/DATA：功能/数据键；＞＞：移位键；∧：递增键；∨：递减键;RUN：运行键；－1－STOP/RESET：停止/复位。
详细说明见随机变频器《使用手册》二、变频器内部参数设置注意：若Array变频柜含BA干接点，将选择开关打到自动档,通过远程常开无源输入触点对变频器启停进行控制，然后检测运行状态输出、手/自动状态输出的信号输出是否正常；带可选项参数为增加远程调频功能时设置参数,由用户自行确定，接收和反馈信号均为DC0~10V信号，出厂时不含此参数；出厂设置变频器跳码开关CN10跳为V.（7。
5~55）kW变频器一、数字操作器F1A452GZ1各部说明：MENU/ESC：编程/退出键；ENTER/DATA：功能/数据键;PANEL/REMOTE:运行命令通道切换键;＞＞:移位键；∧：递增键；－2－∨:递减键；JOG:点动键；RUN：运行键；STOP/RESET：停止/复位。
变频说明书艾默生ev800变频器设置
目录
序言 ........................................................................ 1
第一章 安全信息 .................................................. 2 1.1 安全定义...................................................... 2 1.2 电气安全警告 .............................................. 2 1.3 系统设计和人员安全 .................................. 2 1.4 电机.............................................................. 2 1.5 调整参数...................................................... 2 1.6 电气安装...................................................... 2 1.6.1 电击危险.......................................... 2 1.6.2 绝缘器件.......................................... 3 1.6.3 停机功能.......................................... 3 1.6.4 储存电荷.......................................... 3 1.6.5 使用插头和插座供电 ...................... 3 1.6.6 安全接地要求.................................. 3 1.6.7 改善功率因数的电容或压敏器件 .. 3 1.7 报废注意事项 .............................................. 3
艾默生简单调试方案
艾默生变频器调试方案一，在启用一台新变频器时，首先应按照以下操作步骤对变频器及电机进行初始化准备工作。
第一步，对电机的基本数据进行变频器登陆：进入参数目录F1，分别输入：机械传动比 F1.00（严格按照实际减速比输入）额定功率 F1.01电机额定电压 F1.02电机额定电流 F1.03电机额定频率 F1.04电机额定转速 F1.05然后，进行电机调谐，选择允许调谐（F1.09设为[1]），进行并启动调谐（F1.10设为[1]），按‘ENTER’确认后，提示‘RUN’调谐，这时，按下‘RUN’等待一分钟，（期间可看到，电机自动运行并停止的一个过程，其主要完成的是参数F1.11—F1.16的设置），当操作面板上显示‘调谐结束’这时既表示调谐成功可进行下一步操作。
第二步，根据实际设置变频器的用途、基本参数及功能设置：1.外部开关量端子功能设置：卷径复位（X1） F5.01 [12--卷径复位1]卷径复位后卷径值为初始卷径1（F8.12）所设定，2.外部模拟量端子设置：AI1电压输入选择 F6.00 （张力设定）AI2电压电流输入选择 F6.01 （速度设定）AI3电压输入选择 F6.02 （反馈输入，这里反馈信号范围最小应为5V变化，若变化幅度较小，变频器则不能有效识别，则不利于调试。
）（注：要严格检查所输入信号，确保信号准确，稳定，损耗最小，无干扰现象。
）3.收放卷模式设置：收卷 F8.00 [0]放卷 F8.00 [1]4.基本参数：根据实际（机械设计要求）设置以下参数：最大卷径 F8.09空芯卷径 F8.10初始卷径 F8.11 [0]--初始卷径1（F8.12—[100]）线速度输入选择 FC.00 （根据实际，假设AI2为线速度输入，其值设为2）最大线速度 FC.03 （根据实际，机械设计线速度）最小线速度 FC.04 （根据实际，一般为最大线速度1/5--1/4，）二，几种控制模式的选择和主要参数组态设置A，张力闭环控制方案1（线速度模式）闭环矢量 F0.02 [1]张力控制选择 F3.06 [1]（闭环张力控制模式1）反馈量选择 F7.02 [2]（AI3）比例增益1 F7.03 [10—20]积分时间1 F7.04 [0.5--1.5]微分时间1 F7.05 [0]（无）比例增益1 F7.06 [10—20]积分时间1 F7.07 [0.5--1.5]微分时间1 F7.08 [0]（无）采样周期 F7.09 [0]PID参数调整依据 F7.10 [0]卷径计算 F8.08 [1]（为了方便调试，在未调整好PID参数前，先不要加入此卷径计算。
爱默生变频器调试指导
爱默生变频器调试说明一、电机自学习：第一步：检查接线无误第二步：调整以下变频器参数第三步：曳引机脱开负载第四步：打开抱闸电机可自由旋转第五步：闭合主输出接触器（在主输出接触器控制电路允许闭合的情况下，在电机开始自学习时变频器会自动输出主接触器吸合信号）第六步：将F1.11设为“1”后，按操作面板“RUN”键自学习开始，显示屏上显示“正在调谐”。
等待调谐结束显示屏上显示“自动调谐结束”。
（调谐过程中，如果出现异常可以按STOP/RESET终止调谐。
此时电机参数无效。
）二、检修运行第一步、检查变频器接线第三步、检查所有安全回路第四步、开始检修运行第五步、观察造作键盘七段显示电梯速度，与参数（F3.19）设定值是否相等，如果不等请调换编码器A相、B相接线。
三、井道自学习第一步：检查门区、上下限位、上下强迫减速信号、旋转编码器第二步：将电梯检修运行到底层低于门区位置关好门第三步：调整以下参数第四步：查看“F9.03”当前楼层是否为1，如不为1时用短接线先短接变频器COM端子与X1端子再与X2端子短接，然后查看当前楼层是否为1第五步：将微机设为自学习状态，电梯开始自动向上运行，运行到顶层自动停止。
自学习完毕。
第六步：查看“F4.09-F4.57)楼层高度脉冲数是否正确，如不正确重复以上操作。
四、快车试运行第一步：检查变频器Y1、Y2端子接线是否正确。
第二步、将电梯检修开关旋到正常位置，电梯位于自动状态，选层开始运行。
（注：先不要运行首层和顶层，先在中间层试运行）第三步：先试单层快车运行，再试多层运行。
查看减速点通过信号是否正常。
如果不正常调整“F4.02-F4.06”。
五：舒适感调整调整以下参数六：平层调整七：上下强迫减速的调整第一步：设定以下参数第二步：调整强迫减速开关位置（开关安装位置1.2倍额定梯速）第三步：调整F3.22得到所需要的强迫减速距离（应小于强迫减速开关安装距离）第四步：调整F7.11运行的到顶层、底层换速时有台阶感。
爱默生_EV1000系列变频器说明书【实用精品】
第三章 安装及配线............................................................10 3.1 变频器安装..........................................................10
3.1.1 3.1.2 3.1.3 3.1.4 3.1.5 3.1.6
变频器运行命令通道 ..................................24 变频器频率给定通道 ..................................24 变频器工作状态 ..........................................24 变频器运行方式 ..........................................24
【2018最新】艾默生变频器说明书-精选word文档 (10页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==艾默生变频器说明书篇一：艾默生变频门机系统调试手册篇二：艾默生变频器维修艾默生变频器维修（一）教程来源：上海华节电气有限公司作者：未知点击：80次时间：201X-2-26 14:31:20在维修艾默生系列变频器前，一定要对故障代码有所了解，不然就无从下手。
本人收集整理这些资料，就是为了和大家一起分享，希望能帮助到大家日后的工作。
故障代码故障类型故障代码故障类型POFF 输入欠压 E008 输入缺相E001 加速过流 E009 输出缺相E002 减速过流 E010 模块保护E003 恒速过流 E011 逆变过热E004 加速过压 E012 整流过热E005 减速过压 E016 读写故障E006 恒速过压 E018 接触器未吸合E007 控制电源过压 E019 电流检测电路故障1、电流检测故障（如报E019，E001）：（1）控制板Q1(15050026)坏。
（2）7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。
（3）小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.4 1.5 ，0，1.6。
如值不对，小板坏：此时可更换小板坏中的三个小IC(39030024 LMV393),如还不好，更换小板。
2、显示POFF:驱动板上电POFF，测CVD电压正常应为2.6－2.7，如测得1.9，可能R51,R52,C36,C37,排线中的某一个坏，其中的电解电容坏的最多。
只在带电机运行时报POFF,驱动板变压器也有可能坏。
3、缓冲电阻坏：缓冲电阻和滤波大电容是成对的。
如果其一坏，另一个很可能也坏。
缓冲电阻坏也有可能是继电器不吸合（继电器坏或控制板坏，或与二者相连的电路上元件坏）引起。
艾默生变频器操作说明
7#引风机带变频的停、送电操作须严格按照此步骤进行，否则会导致电气事故！7#炉引风机变频器送电操作1.检查旁路柜隔离开关位臵正确，各柜门封闭正常；2.检查操作柱、变频器的急停按钮均复位，各柜门封闭正常；3.合17G开关柜二次回路空开和保险，将断路器手车摇至工作位，并检查确认；4.将17G开关柜转换开关切换至“远程”位；5.送变频系统控制电源—自2#配电室Ⅱ-11柜7#抽屉；6.合变频器和旁路柜所有二次回路空开和保险；7.检查变频器人机界面，主控系统开始自检，控制面板上2个指示灯同时点亮；8.主控所有自检通过后，允许运行灯（绿色）闪烁；9.点击人机界面上进入系统按钮，输入密码后可进行参数的设臵及监控；10.将本地-远程选择开关拨至“本地”；11.按下人机界面上预充电合闸按钮，变频器开始软启动，高压指示灯（红色）常亮；12.待软启动结束，自动闭合进线高压断路器，合闸成功后，高压指示灯（红色）常亮；13.将变频器“本地-远程”开关切换至“远程”位；（变频启停由操作柱和DCS实现）；7#炉引风机变频器停电操作说明1.检查7#引风机已经停运，变频器确实处于停机状态；2.按下17G开关柜“手分按钮”，分断6kV断路器，并摇至试验位；3.断开17G开关柜二次回路空开和保险；4.断变频系统控制电源—自2#配电室Ⅱ-11柜7#抽屉；注意：1.电机运行时，打开变频器及旁路柜柜门，会连锁分断6kV断路器，导致停机；2.电机运行时，断开旁路柜二次电源，会连锁分断6kV断路器，导致停机；3.旁路柜的隔离开关只在倒闸时需要操作，正常运行期间不必频繁操作，否则会导致接触不良；7#炉引风机变频器告警、故障以及复位操作说明当变频器发生故障或告警时，人机界面会弹出相应故障或告警信息窗口，同时根据故障类型的不同，控制面板指示灯状态说明见表5-3。
控制面板指示灯状态指示灯状态故障类型故障指示灯（红色）允许运行灯（绿色）停机状态运行状态正常熄灭闪烁常亮一般故障（F1）闪烁熄灭常亮严重故障（F2）常亮熄灭熄灭告警/故障复位逻辑：1．告警可自动复位；2．一般故障消失后需手动进行复位；3．多数严重故障需要在停机状态下才可手动复位，涉及器件等物理硬件损坏的故障必须断开Q1，进行故障排查后再次闭合Q1，方可进行操作。
【优质文档】艾默生变频器说明书-推荐word版 (10页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==艾默生变频器说明书篇一：艾默生变频门机系统调试手册篇二：艾默生变频器维修艾默生变频器维修（一）教程来源：上海华节电气有限公司作者：未知点击：80次时间：201X-2-26 14:31:20在维修艾默生系列变频器前，一定要对故障代码有所了解，不然就无从下手。
本人收集整理这些资料，就是为了和大家一起分享，希望能帮助到大家日后的工作。
故障代码故障类型故障代码故障类型POFF 输入欠压 E008 输入缺相E001 加速过流 E009 输出缺相E002 减速过流 E010 模块保护E003 恒速过流 E011 逆变过热E004 加速过压 E012 整流过热E005 减速过压 E016 读写故障E006 恒速过压 E018 接触器未吸合E007 控制电源过压 E019 电流检测电路故障1、电流检测故障（如报E019，E001）：（1）控制板Q1(15050026)坏。
（2）7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。
（3）小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.4 1.5 ，0，1.6。
如值不对，小板坏：此时可更换小板坏中的三个小IC(39030024 LMV393),如还不好，更换小板。
2、显示POFF:驱动板上电POFF，测CVD电压正常应为2.6－2.7，如测得1.9，可能R51,R52,C36,C37,排线中的某一个坏，其中的电解电容坏的最多。
只在带电机运行时报POFF,驱动板变压器也有可能坏。
3、缓冲电阻坏：缓冲电阻和滤波大电容是成对的。
如果其一坏，另一个很可能也坏。
缓冲电阻坏也有可能是继电器不吸合（继电器坏或控制板坏，或与二者相连的电路上元件坏）引起。
艾默生变频器参数调试
艾默生变频器参数调试：0。
00：密码1000保存参数;1233恢复出厂值；1 253更改变频器控制模式；0。
01：最低速度00。
02：最高速度1850rpm0。
03：加速斜率0。
3cm/s20。
04：减速斜率0.3cm/s20。
05：给定模式选择Pr数字量0.06：电流限200％0。
12:参数选择0 (0号菜单选择）0.13：电机额定转速1850rpm0.14：电梯额定速度1000mm/s0.15：V1 50mm/s 检修半速0。
16：V20。
17：V3 30mm/s 爬行速度0.18：V4 150mm/s 检修速度0。
19：V5 480mm/s 单层速度0。
20：V6 550mm/s 双层速度0.21：V7 550mm/s 多层速度0。
22:停车减速斜率200mm/s20.23：启动S曲线200mm/s30.24:运行S曲线700mm/s30。
25：停车S曲线700mm/s30。
29:1024 编码器脉冲数（相当与3.34)0。
42:4POLE (相当与5。
11）0.43：0。
88 (相当与5。
10）0。
44：340V (相当与5.09）0。
45:1850RPM （相当与5.08)0。
46：56A (相当与5.07)0。
47：64HZ （相当与5.06）0.48:CL UECT闭环2.02：斜坡使能ON（1）2.03:斜坡保持OFF(0)2。
04：斜坡方式选择FAST（1)2。
10：加速斜率选择器 22。
11：加速斜率0.3cm/s2（等同于0.03)2。
20：减速斜率选择器 22。
21:减速斜率0。
3cm/s2（等同于0。
04)3。
24：0（闭环)3.34：1024（编码器脉冲数)3。
36：5V(编码器电压）3.38；AB（编码器类型：差分AB相）3.42:4（编码器滤波“如果现场编码器干扰很大可以设定最大不要大于8”)3.43：1500(编码器脉冲数最大给定值)3.41：编码器自动检测ON（1)4.05：运行电流限值2004.06:再生电流限值2004。
艾默生变频器参数调试
艾默生变频器参数调试:之五兆芳芳创作0.00：密码 1000保管参数;1233恢复出厂值;1253更改动频器控制模式;0.01：最低速度 00.02：最高速度 1850rpm0.03：加快斜率 /s20.04：加速斜率 /s20.05：给定模式选择Pr数字量0.06：电流限 200%0.12：参数选择 0 (0号菜单选择)0.13：电机额外转速 1850rpm0.14：电梯额外速度 1000mm/s0.15： V1 50mm/s 检验半速0.16： V20.17： V3 30mm/s 爬行速度0.18： V4 150mm/s 检验速度0.19： V5 480mm/s 单层速度0.20： V6 550mm/s 双层速度0.21： V7 550mm/s 多层速度0.22：停车加速斜率 200mm/s20.23：启动S曲线 200mm/s30.24：运行S曲线 700mm/s30.25：停车S曲线 700mm/s30.29：1024 编码器脉冲数(相当与3.34)0.42：4POLE (相当与5.11)0.43：0.88 (相当与5.10)0.44：340V (相当与5.09)0.45：1850RPM (相当与5.08)0.46：56A (相当与5.07)0.47：64HZ (相当与5.06)0.48：CL UECT闭环2.02：斜坡使能 ON(1)2.03：斜坡保持 OFF(0)2.04：斜坡方法选择 FAST(1)2.10：加快斜率选择器 22.11：加快斜率 /s2(等同于0.03)2.20：加速斜率选择器 22.21：加速斜率 /s2(等同于0.04)3.24：0(闭环)3.34：1024(编码器脉冲数)3.36：5V(编码器电压)3.38;AB(编码器类型：差分AB相)3.42：4(编码器滤波“如果现场编码器搅扰很大可以设定最大不要大于8”)3.43：1500(编码器脉冲数最大给定值)3.41：编码器自动检测 ON(1)4.05：运行电流限值 2004.06：再生电流限值 2004.07：对称电流限值 2004.12：电流给定滤波器1 4ms (下降电机噪音) 4.13：电流环比例增益默认值4.14：电流环积分增益默认值4.15：热时间常数默认值4.24：用户设电流限值 2005.06：64HZ电机频率5.07：56A电电机流5.08：1850rpm电机转速5.09: 340v电电机压5.10：0.88电机功率因数5.11：4POLE电机级数5.18：8 PWM开关频率选择8.10：0FF 31号端子取反8.11：OFF 24号端子取反8.12：OFF 25号端子取反8.13：OFF 26号端子取反8.14：OFF 27号端子取反8.15：OFF 28号端子取反8.16：OFF 19号端子取反8.17：0N 41，42号端子取反8.18：ON 22号端子取反8.21：10.02 24号端子功效选择变频器运行8.22：18.38 25号端子功效选择多段速38.23：18.37 26号端子功效选择多段速28.24：19.44 27号端子功效选择正转(不成以改动)8.25：18.44 28号端子功效选择反转(不成以改动)8.26：18.36 29号端子功效选择多段速18.27：10.01 41，42号端子功效选择变频器正常/毛病输出8. 28: 0.00 22号端子功效 24V电压输出8. 29: ON 变频器端子功效选择 (OFF：OV输入有效 O N：24V输入有效)8. 31: ON 24号端子输入(出)功效选择 (OFF：输入 O N：输出)8. 32: OFF 25号端子输入(出)功效选择 (OFF：输入 O N：输出)8. 33: OFF 26号端子输入(出)功效选择 (OFF：输入 O N：输出)16.17: OFF “现场使用了选件卡“分频脉冲到主板上的卡”需要设为OFF，不然报SL2.ER毛病”16.24: 3.2916.25: 0.1024(编码器分频输出值“现场搅扰大时可以设小使用”)如果不设定数据主板没有脉冲出入16.26: 1.638418.11： V1 50mm/s 检验半速 (等同于0.15)18.12： V2 (等同于0.16)18.13： V3 30mm/s 爬行速度 (等同于0.17)18.14： V4 150mm/s 检验速度 (等同于0.18)18.15： V5 480mm/s 单层速度 (等同于0.19)18.16： V6 550mm/s 双层速度 (等同于0.20)18.17： V7 550mm/s 多层速度 (等同于0.21)18.18：启动优化速度 10mm/s (改良启动舒适感)18.23：磁场成立阀值 50018.25：运行比例增益 700 (高速P)18.26：运行积分增益 300 (高速I)18.27：启动比例增益 1300 (低速P)18.28：启动积分增益 500 (低速I)18.29：电机额外转速 1850rpm (等同于0.13)18.30：电梯额外速度 1000mm/s (等同于0.14)18.42：多段速给定选择类型 OFF(0)二进制18.45：正转和反转标的目的取反 OFF(0)18.48：切换增益选择 ON(1) 设为1，则分段有效，18.2 518.28起作用18.49：惯量抵偿 ON(1)19.11：增益转换时间 2000ms19.13：停车加速斜率 200mm/s2 (等同于0.22)19.14：启动S曲线 200mm/s3 (等同于0.23)19.15：运行S曲线 700mm/s3 (等同于0.24)19.16：停车S曲线 700mm/s3 (等同于0.25)19.17：启动优化加加快度 10mm/s3 (从零速到启动优化速度的加快度)19.25：制动器打开延时 500 (制动器打开到速度命令给出的时间)19.26：运行标的目的设置 ON(1)双标的目的输入19.27：加速比的分母 119.28：启动优化时间 1000ms19.29：曳引轮直径 900mm (按照现场轮子实际尺寸)19.30：加速比份子 4319.34：电流环滤波时间常数 OFF(0) ON(1)：4.12参数有效。
艾默生变频器参数调试之欧阳德创编
艾默生变频器参数调试:0.00：密码 1000保存参数;1233恢复出厂值;1253更改变频器控制模式; 0.01：最低速度0 0.02：最高速度 1850rpm 0.03：加速斜率 0.3cm/s2 0.04：减速斜率 0.3cm/s20.05：给定模式选择Pr数字量0.06：电流限200% 0.12：参数选择 0 (0号菜单选择)0.13：电机额定转速 1850rpm 0.14：电梯额定速度 1000mm/s 0.15： V1 50mm/s 检修半速0.16： V2 0.17： V3 30mm/s 爬行速度0.18： V4 150mm/s 检修速度0.19： V5 480mm/s 单层速度0.20： V6 550mm/s 双层速度0.21： V7 550mm/s 多层速度0.22：停车减速斜率 200mm/s2 0.23：启动S曲线200mm/s3 0.24：运行S曲线 700mm/s3 0.25：停车S曲线 700mm/s3 0.29：1024 编码器脉冲数(相当与3.34)0.42：4POLE (相当与5.11) 0.43：0.88 (相当与5.10) 0.44：340V (相当与5.09) 0.45：1850RPM (相当与5.08) 0.46：56A (相当与5.07) 0.47：64HZ (相当与5.06) 0.48：CL UECT闭环2.02：斜坡使能ON(1) 2.03：斜坡保持OFF(0) 2.04：斜坡方式选择 FAST(1) 2.10：加速斜率选择器 2 2.11：加速斜率 0.3cm/s2(等同于0.03) 2.20：减速斜率选择器 2 2.21：减速斜率 0.3cm/s2(等同于0.04) 3.24：0(闭环) 3.34：1024(编码器脉冲数) 3.36：5V(编码器电压) 3.38;AB(编码器类型：差分AB相) 3.42：4(编码器滤波“如果现场编码器干扰很大可以设定最大不要大于8”) 3.43：1500(编码器脉冲数最大给定值) 3.41：编码器自动检测 ON(1) 4.05：运行电流限值 2004.06：再生电流限值 200 4.07：对称电流限值200 4.12：电流给定滤波器1 4ms (降低电机噪音) 4.13：电流环比例增益默认值 4.14：电流环积分增益默认值 4.15：热时间常数默认值 4.24：用户设电流限值 200 5.06：64HZ电机频率 5.07：56A电机电流5.08：1850rpm电机转速 5.09: 340v电机电压5.10：0.88电机功率因数 5.11：4POLE电机级数 5.18：8 PWM开关频率选择8.10：0FF 31号端子取反8.11：OFF 24号端子取反8.12：OFF 25号端子取反8.13：OFF 26号端子取反8.14：OFF 27号端子取反8.15：OFF 28号端子取反8.16：OFF 19号端子取反8.17：0N 41，42号端子取反8.18：ON 22号端子取反8.21：10.02 24号端子功能选择变频器运行8.22：18.38 25号端子功能选择多段速3 8.23：18.37 26号端子功能选择多段速2 8.24：19.44 27号端子功能选择正转(不可以改变) 8.25：18.44 28号端子功能选择反转(不可以改变) 8.26：18.36 29号端子功能选择多段速18.27：10.01 41，42号端子功能选择变频器正常/故障输出8. 28: 0.00 22号端子功能 24V电压输出8. 29: ON 变频器端子功能选择 (OFF：OV输入有效 ON：24V输入有效) 8. 31: ON 24号端子输入(出)功能选择 (OFF：输入 ON：输出) 8. 32: OFF 25号端子输入(出)功能选择(OFF：输入 ON：输出) 8. 33: OFF 26号端子输入(出)功能选择 (OFF：输入 ON：输出)16.17: OFF “现场使用了选件卡“分频脉冲到主板上的卡”需要设为OFF，否则报SL2.ER故障”16.24: 3.29 16.25: 0.1024(编码器分频输出值“现场干扰大时可以设小使用”)如果不设定数据主板没有脉冲出入16.26: 1.6384 18.11：V1 50mm/s 检修半速 (等同于0.15) 18.12：V2 (等同于0.16) 18.13： V3 30mm/s 爬行速度 (等同于0.17) 18.14： V4 150mm/s 检修速度 (等同于0.18) 18.15： V5 480mm/s 单层速度 (等同于0.19) 18.16： V6 550mm/s 双层速度 (等同于0.20) 18.17： V7 550mm/s 多层速度 (等同于0.21) 18.18：启动优化速度10mm/s (改善启动舒适感) 18.23：磁场建立阀值 500 18.25：运行比例增益 700 (高速P) 18.26：运行积分增益 300 (高速I) 18.27：启动比例增益 1300 (低速P) 18.28：启动积分增益 500 (低速I) 18.29：电机额定转速1850rpm (等同于0.13) 18.30：电梯额定速度1000mm/s (等同于0.14) 18.42：多段速给定选择类型 OFF(0)二进制18.45：正转和反转方向取反 OFF(0) 18.48：切换增益选择 ON(1) 设为1，则分段有效，18.25-18.28起作用18.49：惯量补偿 ON(1) 19.11：增益转换时间2000ms 19.13：停车减速斜率 200mm/s2 (等同于0.22) 19.14：启动S曲线 200mm/s3 (等同于0.23) 19.15：运行S曲线 700mm/s3 (等同于0.24) 19.16：停车S曲线 700mm/s3 (等同于0.25) 19.17：启动优化加加速度10mm/s3 (从零速到启动优化速度的加速度)19.25：制动器打开延时 500 (制动器打开到速度命令给出的时间) 19.26：运行方向设置 ON(1)双方向输入19.27：减速比的分母 1 19.28：启动优化时间 1000ms 19.29：曳引轮直径900mm (根据现场轮子实际尺寸) 19.30：减速比分子 43 19.34：电流环滤波时间常数 OFF(0) ON(1)：4.12参数有效。
艾默生变频器参数调试之欧阳语创编
艾默生变频器参数调试:0.00：密码 1000保存参数;1233恢复出厂值;1253更改变频器控制模式;0.01：最低速度 00.02：最高速度 1850rpm0.03：加速斜率 0.3cm/s20.04：减速斜率 0.3cm/s20.05：给定模式选择Pr数字量0.06：电流限 200%0.12：参数选择 0 (0号菜单选择)0.13：电机额定转速 1850rpm0.14：电梯额定速度 1000mm/s0.15： V1 50mm/s 检修半速0.16： V20.17： V3 30mm/s 爬行速度0.18： V4 150mm/s 检修速度0.19： V5 480mm/s 单层速度0.20： V6 550mm/s 双层速度0.21： V7 550mm/s 多层速度0.22：停车减速斜率 200mm/s20.23：启动S曲线 200mm/s30.24：运行S曲线 700mm/s30.25：停车S曲线 700mm/s30.29：1024 编码器脉冲数(相当与3.34) 0.42：4POLE (相当与5.11)0.43：0.88 (相当与5.10)0.44：340V (相当与5.09)0.45：1850RPM (相当与5.08)0.46：56A (相当与5.07)0.47：64HZ (相当与5.06)0.48：CL UECT闭环2.02：斜坡使能 ON(1)2.03：斜坡保持 OFF(0)2.04：斜坡方式选择 FAST(1)2.10：加速斜率选择器 22.11：加速斜率 0.3cm/s2(等同于0.03) 2.20：减速斜率选择器 22.21：减速斜率 0.3cm/s2(等同于0.04)3.24：0(闭环)3.34：1024(编码器脉冲数)3.36：5V(编码器电压)3.38;AB(编码器类型：差分AB相)3.42：4(编码器滤波“如果现场编码器干扰很大可以设定最大不要大于8”)3.43：1500(编码器脉冲数最大给定值)3.41：编码器自动检测 ON(1)4.05：运行电流限值 2004.06：再生电流限值 2004.07：对称电流限值 2004.12：电流给定滤波器1 4ms (降低电机噪音)4.13：电流环比例增益默认值4.14：电流环积分增益默认值4.15：热时间常数默认值4.24：用户设电流限值 2005.06：64HZ电机频率5.07：56A电机电流5.08：1850rpm电机转速5.09: 340v电机电压5.10：0.88电机功率因数5.11：4POLE电机级数5.18：8 PWM开关频率选择8.10：0FF 31号端子取反8.11：OFF 24号端子取反8.12：OFF 25号端子取反8.13：OFF 26号端子取反8.14：OFF 27号端子取反8.15：OFF 28号端子取反8.16：OFF 19号端子取反8.17：0N 41，42号端子取反8.18：ON 22号端子取反8.21：10.02 24号端子功能选择变频器运行8.22：18.38 25号端子功能选择多段速38.23：18.37 26号端子功能选择多段速28.24：19.44 27号端子功能选择正转(不可以改变)8.25：18.44 28号端子功能选择反转(不可以改变)8.26：18.36 29号端子功能选择多段速18.27：10.01 41，42号端子功能选择变频器正常/故障输出8. 28: 0.00 22号端子功能 24V电压输出8. 29: ON 变频器端子功能选择 (OFF：OV输入有效ON：24V输入有效)8. 31: ON 24号端子输入(出)功能选择 (OFF：输入 O N：输出)8. 32: OFF 25号端子输入(出)功能选择 (OFF：输入 O N：输出)8. 33: OFF 26号端子输入(出)功能选择 (OFF：输入 O N：输出)16.17: OFF “现场使用了选件卡“分频脉冲到主板上的卡”需要设为OFF，否则报SL2.ER故障”16.24: 3.2916.25: 0.1024(编码器分频输出值“现场干扰大时可以设小使用”)如果不设定数据主板没有脉冲出入16.26: 1.638418.11： V1 50mm/s 检修半速 (等同于0.15)18.12： V2 (等同于0.16)18.13： V3 30mm/s 爬行速度 (等同于0.17)18.14： V4 150mm/s 检修速度 (等同于0.18)18.15： V5 480mm/s 单层速度 (等同于0.19)18.16： V6 550mm/s 双层速度 (等同于0.20)18.17： V7 550mm/s 多层速度 (等同于0.21)18.18：启动优化速度 10mm/s (改善启动舒适感)18.23：磁场建立阀值 50018.25：运行比例增益 700 (高速P)18.26：运行积分增益 300 (高速I)18.27：启动比例增益 1300 (低速P)18.28：启动积分增益 500 (低速I)18.29：电机额定转速 1850rpm (等同于0.13)18.30：电梯额定速度 1000mm/s (等同于0.14)18.42：多段速给定选择类型 OFF(0)二进制18.45：正转和反转方向取反 OFF(0)18.48：切换增益选择 ON(1) 设为1，则分段有效，18. 2518.28起作用18.49：惯量补偿 ON(1)19.11：增益转换时间 2000ms19.13：停车减速斜率 200mm/s2 (等同于0.22)19.14：启动S曲线 200mm/s3 (等同于0.23)19.15：运行S曲线 700mm/s3 (等同于0.24)19.16：停车S曲线 700mm/s3 (等同于0.25)19.17：启动优化加加速度 10mm/s3 (从零速到启动优化速度的加速度)19.25：制动器打开延时 500 (制动器打开到速度命令给出的时间)19.26：运行方向设置 ON(1)双方向输入19.27：减速比的分母 119.28：启动优化时间 1000ms19.29：曳引轮直径 900mm (根据现场轮子实际尺寸)19.30：减速比分子 4319.34：电流环滤波时间常数 OFF(0) ON(1)：4.12参数有效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录四 安规认证信息 ......................................... 35
变频器保修单........................................................ 37
第三章 安装及配线............................................... 7 3.1 变频器安装.................................................. 7 3.1.1 符合 EMC 要求的安装方法 ........... 7 3.1.2 噪声抑制.......................................... 9 3.1.3 使用浪涌抑制器............................ 10 3.1.4 漏电流及其对策............................ 10 3.1.5 使用电源滤波器的场合 ................ 10 3.1.6 使用交流电抗器的场合 ................ 11 3.2 变频器的配线 ............................................ 11 3.2.1 主回路输入输出端子 .................... 11 3.2.2 控制端子........................................ 12
变频器所使用的电压可能导致严重的电击或灼伤，甚至 可能会导致死亡。使用变频器时，需要遵守必要的安全 规定。
具体的警告信息见本手册的相关部分。
1.3 系统设计和人员安全
变频器作为传动系统的一个部件，如果安装不正确，可 能存在安全隐患。变频器存在高电压、大电流，并有储 能器件，其控制的设备有可能引起安全问题，如电机、 传动带等机械故障引起的安全危险。
1.2 电气安全警告
如果变频器驱动电机的转速超过电机的额定值，那么我 们强烈建议您事先咨询电机制造商。
长时间低速运行可能会导致通用电机过热，此时电机须 配备热保护元件。如有需要，可采用独立电源风扇。
电机的热保护是由变频器相应的参数（P06）设置所决定 的。请务必在参数 P06（电机额定电流）中输入所使用 电机的实际额定电流。
第四章 键盘和显示屏 ......................................... 14 4.1 编程键........................................................ 14 4.2 控制键........................................................ 14
执行系统设计、安装、试运行和维护人员必须接受过必 要的培训，具备相应的经验，并在操作前仔细阅读本手 册。
切断变频器的输入电源并不能保证变频器无危险电压。 在接触变频器之前，必须确认变频器的所有输入电源线 是由绝缘的隔离器件断开的。
1.5 调整参数
某些参数对变频器的运行状态影响很大，在修改这样的 参数前，必须仔细考虑对被控制系统产生的影响。此外， 还需要采取适当措施，以避免因错误或草率而导致的有 害变更。
EV800 系列通用变频器 用户手册
资料版本 V1.0 归档时间 2005-07-27 BOM编码 31011143
艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的 艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总 部联系。
艾默生网络能源有限公司 版权所有，保留一切权利。内容如有改动，恕不另行通知。 艾默生网络能源有限公司 地址：深圳市南山区科技工业园科发路一号 邮编：518057 公司网址： 客户服务热线：800-820-6510 手机及未开通800地区请拨打：021-23017141 客户服务投诉热线：0755-86010800 E-mail：info@
EV800 系列通用变频器 用户手册
2
第一章 安全信息
第一章 安全信息
1.1 安全定义
1.4 电机
标示为警告的信息对于避免安全事故至关重
警告
要。
确保电机安装符合制造商的建议。 确保电机轴没有外露。
标示为小心的信息为避免损坏产品或其它设 备所必需。
小心
注意 标示为注意的信息有助于确保正确的产品操 作。
附录一 功能参数简表 ......................................... 26
附录二 选配件 .................................................... 28 1．EV-FSL485-800.............................................28 2．NEMA 1 上盖板...........................................28 3．EMI 滤波器 ...................................................28
4.5.1 设置安全代码 ................................15 4.5.2 安全代码解锁 ................................15 4.6 将变频器参数设置为默认值.....................15 第五章 使用快速入门 ......................................... 16 5.1 端子控制 ....................................................16 5.2 键盘控制 ....................................................17 第六章 参数........................................................ 19 6.1 功能参数 ....................................................19 6.2 诊断参数 ....................................................23 第七章 故障诊断................................................. 24
第二章 产品规格 .................................................. 4 2.1 技术规格...................................................... 4 2.2 型号及外形尺寸 .......................................... 5 2.2.1 型号与铭牌...................................... 5 2.2.2 外形尺寸.......................................... 5
控制端子为 ELV（Extra Low Voltage）电压等级，禁止带 电触摸。
EV800 系列通用变频器 用户手册
第一章 安全信息
3
1.6.2 绝缘器件
使用具有安全认证的绝缘器件断开变频器与交流电源连 线，确保变频器无危险电压后，才能执行变频器的内部 操作。
1.6 电气安装
1.6.1 电击危险
以下位置的电压可能会导致严重的电击，甚至有致命危 险： • 交流电源电缆和连线 • 直流母线和连线 • 输出电缆和连线 • 变频器的多数内部零件和外部选购装置
由于误操作或Βιβλιοθήκη 动系统中其它部分的故障，变频器的某 些功能可能会导致危险，如系统失速或机械抱闸失效等。 在做系统设计时，必须对可能的危险作出相应的分析并 采取应对措施。
目录
序言 ........................................................................ 1
第一章 安全信息 .................................................. 2 1.1 安全定义...................................................... 2 1.2 电气安全警告 .............................................. 2 1.3 系统设计和人员安全 .................................. 2 1.4 电机.............................................................. 2 1.5 调整参数...................................................... 2 1.6 电气安装...................................................... 2 1.6.1 电击危险.......................................... 2 1.6.2 绝缘器件.......................................... 3 1.6.3 停机功能.......................................... 3 1.6.4 储存电荷.......................................... 3 1.6.5 使用插头和插座供电 ...................... 3 1.6.6 安全接地要求.................................. 3 1.6.7 改善功率因数的电容或压敏器件 .. 3 1.7 报废注意事项 .............................................. 3
