ABAQUS简支梁分析梁单元和实体单元梁单元是ABAQUS中常用的一种单元类型，适用于对梁结构进行分析。
它是一维元素，具有沿一个坐标轴的长度、截面积和转动惯量等属性。
梁单元适用于对纤维偏离主轴较小的梁进行建模。
与梁单元相比，实体单元更适用于对复杂几何形状的梁进行建模。
实体单元是三维元素，它在三个坐标轴上都具有长度，并且可以定义复杂的几何形状。
实体单元适用于对纤维偏离主轴较大的梁、异形梁和复杂梁进行建模。
梁单元的建模步骤如下：1.创建部件：在ABAQUS中创建一个新部件，并设定其属性，如截面形状、材料参数等。
2.创建草图：使用ABAQUS提供的工具创建梁单元的草图，定义梁的几何形状和尺寸。
3.定义截面：将截面属性应用到梁单元上，包括截面形状和尺寸。
4.创建网格：使用ABAQUS的网格划分工具将梁的草图划分为网格，生成梁单元。
5.设置材料属性：为梁单元定义材料属性，包括弹性模量、泊松比等。
6.施加边界条件：为梁单元定义边界条件，如支撑和加载情况。
7.定义分析类型：选择适当的分析类型，如静力分析或动力分析。
8.执行分析：运行分析，并获取梁的响应结果，如位移、应变和应力。
实体单元的建模步骤如下：1.创建部件：在ABAQUS中创建一个新部件，并设定其属性，如材料参数等。
2.创建草图：使用ABAQUS提供的工具创建梁的草图，定义梁的几何形状和尺寸。
3.创建几何图形：使用ABAQUS的几何模块创建复杂的实体几何形状。
4.定义材料属性：为实体单元定义材料属性，包括弹性模量、泊松比等。
5.生成网格：使用ABAQUS的网格划分工具将实体几何形状划分为网格，生成实体单元。
6.施加边界条件：为实体单元定义边界条件，如支撑和加载情况。
7.定义分析类型：选择适当的分析类型，如静力分析或动力分析。
8.执行分析：运行分析，并获取梁的响应结果，如位移、应变和应力。
梁单元和实体单元在ABAQUS中都提供了丰富的分析功能和选项，可以根据实际需要使用不同的单元类型来建模和分析梁结构。

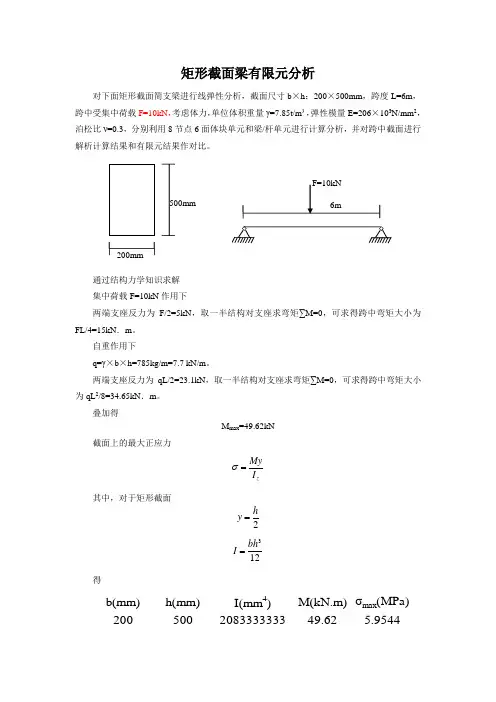

ABAQUS计算矩形截面梁详解版
矩形截面梁有限元分析对下面矩形截面简支梁进行线弹性分析，截面尺寸b ×h ：200×500mm ，跨度L=6m ，跨中受集中荷载F=10kN ，考虑体力，单位体积重量γ=7.85t/m ³，弹性模量E=206×103N/mm 2，泊松比ν=0.3，分别利用8节点6面体块单元和梁/杆单元进行计算分析，并对跨中截面进行解析计算结果和有限元结果作对比。
通过结构力学知识求解 集中荷载F=10kN 作用下两端支座反力为F/2=5kN ，取一半结构对支座求弯矩∑M=0，可求得跨中弯矩大小为FL/4=15kN ．m 。
自重作用下q=γ×b ×h=785kg/m=7.7 kN/m 。
两端支座反力为qL/2=23.1kN ，取一半结构对支座求弯矩∑M=0，可求得跨中弯矩大小为qL 2/8=34.65kN ．m 。
叠加得M max =49.62kN截面上的最大正应力zMyI σ=其中，对于矩形截面2h y =312bh I =得b(mm)h(mm)I(mm 4)M(kN.m)σmax (MPa)200500208333333349.62 5.9544200mm500mm3单位:建议采用国际单位制采用m、kg、N、s国际单位制时，重力加速度9.8m/s2，质量为kg，密度为7850 kg/m3，E=206×109Pa，泊松比ν=0.3，ABAQUS操作打开ABAQUS界面开始→所有程序→ABAQUS6.10-1→ABAQUS CAE，依次出现创建Part创建Part，重新命名liang23，选择三维（3D）可变形体（Deformable）实体（Solid）单元，建模方式选择拉伸（Extrusion），截面的大致尺寸（Approximate site）便于建模，默认即可。
continue继续点击，以坐标的格式创建模型。
依次在中输入（0,0）回车，（-3,0）回车，（-3，-0.5）回车，（0,-0.5）回车，（0,0）回车，点击下图中的或点击一次鼠标中键，继续点击下图中的或点击一次鼠标中键，（注：点击一次鼠标中键等价于）出现如下对话框Depth表示拉伸（Extrusion）距离，取值为0.1，继续，出现下图（此模型为1/4半梁，之所以不一次建好，是为了后续工作中跨中施加一个集中力）点击保存一下（注：ABAQUS不自动保存）文件名（File）取（liang23）继续回到Property（特性）二、进入Module（模块）列表中选择Property（特性）功能模块，出现如下点击，创建材料，出现Name随便命名比如默认的（Material-1），点击，选择下拉菜单Density（密度）取为7850，（注：统一成国际单位7.85t/m3=7850 kg/m3）继续点击（力学特性）选择下拉菜单Elasticity（弹性）→Elastic（弹性）出现在（杨氏模量，即弹性模量）写入206e9，（注：E=206×103N/mm2=206×109Pa），在（泊松比）写入0.3，（注：ν=0.3，）继续创建截面属性，点击，出现（可重命名，也可默认）继续出现继续。
ABAQUS简支梁分析（梁单元和实体单元）
基于ABAQUS 简支梁受力和弯矩的相关分析（梁单元和实体单元）对于简支梁，基于 ABAQ U S2016，首先用梁单元分析了梁受力作用下的应力，变形，剪力和力矩；对同一模型，并用实体单元进行了相应的分析。
另外，还分析了梁结构受力和弯矩作用下的剪力及力矩分析。
对于CAE 仿真分析具体细节操作并没有给出详细的操作，不过在后面上传了对应的cae ，od b ，inp 文件。
不过要注意的是本文采用的是ABAQUS 2016进行计算，低版本可能打不开，可以自己提交inp 文件自己计算即可。
可以到小木虫搜索：“基于AB A QUS 简支梁受力和弯矩的相关分析”进行相应文件下载。
对于一简支梁，其结构简图如下所示，梁的一段受固支，一段受简支，在梁的两端受集中载荷，梁的大直径D =180m m ，小直径d =150mm ，a =200m m ，b =300mm ，l =1600mm ，F =300000N 。
现通过梁单元和实体单元分析简支梁的受力情况，变形情况，以及分析其剪力和弯矩等。
材料采用45#钢，弹性模量E =2.1e 6MP a ，泊松比v =0.28。
la abb FF CA B 图1 简支梁结构简图1.梁单元分析 ABAQU S 2016中对应的文件为beam-sha f t.cae ，be a m-shaft.o d b ，beam-s h a ft.inp 。
在建立梁par t 的时候，采用三维线性实体，按照图1所示尺寸建立，然后在台阶及支撑梁处进行分割，结果如图2所示。
图2 建立part并分割接下来为梁结构分配材料，创建材料，定义弹性模量和泊松比，创建梁截面形状，如图3，非别定义两个圆，圆的直接分别为180和150m m。
ABAQUS简支梁分析报告(梁单元和实体单元)
基于ABAQUS简支梁受力和弯矩的相关分析（梁单元和实体单元）对于简支梁，基于 ABAQUS2016，首先用梁单元分析了梁受力作用下的应力，变形，剪力和力矩；对同一模型，并用实体单元进行了相应的分析。
另外，还分析了梁结构受力和弯矩作用下的剪力及力矩分析。
对于CAE仿真分析具体细节操作并没有给出详细的操作，不过在后面上传了对应的cae，odb，inp文件。
不过要注意的是本文采用的是ABAQUS2016进行计算，低版本可能打不开，可以自己提交inp文件自己计算即可。
可以到小木虫搜索：“基于ABAQUS简支梁受力和弯矩的相关分析”进行相应文件下载。
对于一简支梁，其结构简图如下所示，梁的一段受固支，一段受简支，在梁的两端受集中载荷，梁的大直径D=180mm，小直径d=150mm，a=200mm，b=300mm，l=1600mm，F=300000N。
现通过梁单元和实体单元分析简支梁的受力情况，变形情况，以及分析其剪力和弯矩等。
材料采用45#钢，弹性模量E=2.1e6MPa，泊松比v=0.28。
图1 简支梁结构简图1.梁单元分析ABAQUS2016中对应的文件为beam-shaft.cae ，beam-shaft.odb，beam-shaft.inp。
在建立梁part的时候，采用三维线性实体，按照图1所示尺寸建立，然后在台阶及支撑梁处进行分割，结果如图2所示。
图2 建立part并分割接下来为梁结构分配材料，创建材料，定义弹性模量和泊松比，创建梁截面形状，如图3，非别定义两个圆，圆的直接分别为180和150mm。
然后创建两个截面，截面选择梁截面，再选择图2中的所有梁，定义梁的方向矢量为（0，0，-1）（点击图3中的n2，n1，t那个图标即可创建梁的方向矢量），最后把创建好的梁赋给梁结构。
图3 创建梁截面形状接下来装配实体，再创建分析步，在创建分析步的时候，点击主菜单栏的Output，编辑Edit Field Output Request，在SF前面打钩，这样就可以在结果后处理中输出截面剪力和力矩，如图4所示。
ABAQUS计算指导0应用梁单元计算简支梁的挠度
ABAQUS计算指导0：应用梁单元计算简支梁的挠度对于梁的分析可以使用梁单元、壳单元或是固体单元。
Abaqus的梁单元需要设定线的方向，用选中所需要的线后，输入该线梁截面的主轴1方向单位矢量(x,y,z)，截面的主轴方向在截面Profile设定中有规定。
注意：因为ABAQUS软件没有UNDO功能，在建模过程中，应不时地将本题的CAE模型（阶段结果）保存，以免丢失已完成的工作。
简支梁，三点弯曲，工字钢构件，结构钢材质，E=210GPa，μ=0.28，ρ=7850kg/m3（在不计重力的静力学分析中可以不要）。
F=10kN，不计重力。
计算中点挠度，两端转角。
理论解：I=2.239×10-5m4，w中=2.769×10-3m，θ边=2.077×10-3。
文件与路径：顶部下拉菜单File, Save As ExpAbq00。
一部件1 创建部件：Module，Part，Create Part，命名为Prat-1；3D，可变形模型，线，图形大约范围10(程序默认长度单位为m)。
2 绘模型图：选用折线，从(0,0)→(2,0)→(4,0)绘出梁的轴线。
3 退出：Done。
二性质1 创建截面几何形状：Module，Property，Create Profile，命名为Profile-1，选I型截面，按图输入数据，l=0.1，h=0.2，b l=0.1，b2=0.1，t l=0.01，t2=0.01，t3=0.01，关闭。
2 定义梁方向：Module，Property，Assign Beam Orientation，选中两段线段，输入主轴1方向单位矢量(0,0,1)或(0,0,-1)，关闭。
3 定义截面力学性质：Module，Property，Create Section，命名为Section-1，梁，梁，截面几何形状选Profile-1，输入E=210e9（程序默认单位为N/m2，GPa=109 N/m2），G=82.03e9，ν=0.28，关闭。

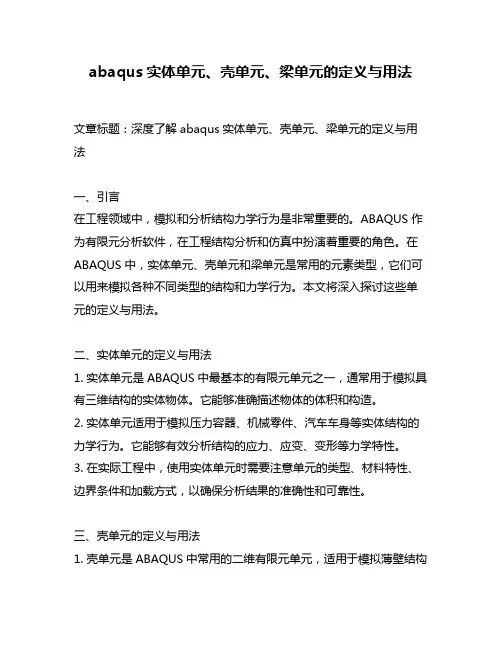

abaqus实体单元、壳单元、梁单元的定义与用法
