煤矿探放水设计方案2015
煤矿探放水设计方案

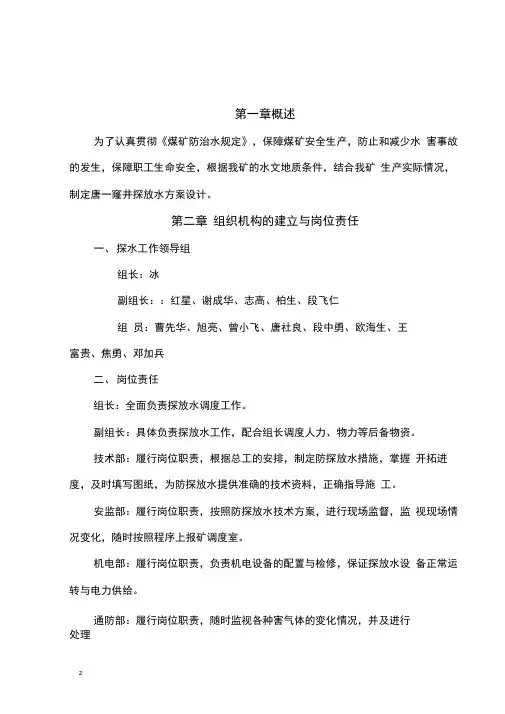

第一章概述为了认真贯彻《煤矿防治水规定》，保障煤矿安全生产，防止和减少水害事故的发生，保障职工生命安全，根据我矿的水文地质条件，结合我矿生产实际情况，制定唐一窿井探放水方案设计。
第二章组织机构的建立与岗位责任一、探水工作领导组组长：冰副组长：：红星、谢成华、志高、柏生、段飞仁组员：曹先华、旭亮、曾小飞、唐社良、段中勇、欧海生、王富贵、焦勇、邓加兵二、岗位责任组长：全面负责探放水调度工作。
副组长：具体负责探放水工作，配合组长调度人力、物力等后备物资。
技术部：履行岗位职责，根据总工的安排，制定防探放水措施，掌握开拓进度，及时填写图纸，为防探放水提供准确的技术资料，正确指导施工。
安监部：履行岗位职责，按照防探放水技术方案，进行现场监督，监视现场情况变化，随时按照程序上报矿调度室。
机电部：履行岗位职责，负责机电设备的配置与检修，保证探放水设备正常运转与电力供给。
通防部：履行岗位职责，随时监视各种害气体的变化情况，并及进行处理调度室：履行岗位职责，负责调度通知、各种信息的上传下达，保证矿井通讯系统的畅通。
供销部：履行岗位职责，负责物资供应，详细清查库房物品的缺失，随时反应给采购人员进行购置，保证防治水物品供应。
办公室：守岗待命，帮助矿长协调地面各部门。
采掘区队：履行岗位职责，负责调度各班班长严格按照防探放水设计方案及措施实施落实。
第三章水文地质情况一、矿井充水因素分析1、地形与地表水矿井地表为丘陵地貌，地形崖直坡陡，沟谷深切，相对高差达350m，植被发育。
大气降水形成径流流入溪沟，然后排入区外平缓之地。
矿井围无大的河流及其它水体，除老窑水外，矿井没有突水源头。
2、岩层的含水及隔水性侏罗系下统茅仙岭组孔隙水含水层（J1m）：该层区分布较广泛，岩性为一厚层灰白色富含云母的中粒砂岩组成，厚度132m〜473m，平均268m左右，富水性弱，主要受降水渗入补给，由于与煤层不直接接触，对开采坑道无影响。
侏罗系下统唐垄组上段孔隙水弱含水层J1t）:由浅〜深灰色细砂岩及黑色泥岩组成，平均厚14m，该层富水性弱。
2015年度探放水计划
毕节大梨树煤矿探放水计划说明书（2015年度）毕节大梨树煤矿编二0一五年三月十二日大梨树煤矿会审意见总工程师：会审地点会审时间年月日参加会审单位及人员签字技术科机电矿长通防科生产矿长地测副总总工程师安全矿长矿长永峰矿业集团毕节投资有限责任公司审批意见第一章集团公司概况一、集团公司基本情况毕节大梨树煤矿隶属于安顺永峰煤焦集团有限公司。
安顺永峰煤焦集团有限公司为2004年4月在安顺市工商局登记注册，公司法人代表张文立。
是一个以煤炭产业为主、物流运输和房地产产业为辅的多元化企业集团，目前拥有12家煤矿和7家非主营业务控股公司。
初设注册资本为300万元，经过四次增资后，由贵阳天汇会计师事务所(筑天汇会验字[2011)第022号）验资，现注册资本为19600万元。
集团公司2011年11月获得集团《安全生产许可证》，证件编号：（黔）MK安许证字[05532]；2012年8月取得省能源局《瓦斯防治能力评估》批复。
集团公司于2014年2月12日取得兼并重组主体企业确认，贵州省煤矿企业兼并重组工作领导小组《关于对贵州省煤矿企业兼并重组主体企业（第二批）确认的通知》（黔煤兼并重组办[2014]2号）。
二、集团公司涉煤部门岗位设置情况公司已形成较为完善的管理机构，设立了股东会、董事会、监事会；实行总经理负责制；设有综合部、安全监察部、生产部、总工办、企管部、法务部、人力资源部、财务部、党委、武装部等部门。
公司在发展壮大的过程中，通过引进人才、自行培养、与高等院校签订委培协议等多种方式，陆续培养了大批专业技术人员，形成了一支稳定的专业化的队伍。
目前，公司共有煤矿专业技术人员56人，中专学历21人、大专以上学历35人，具有中高级职称人员22人。
三、集团涉煤管理机构架构图第二章煤矿现状第一节矿井概况一、矿井相关合法手续简述1、证照情况简介毕节大梨树煤矿为生产矿井，于2008年08月16日获得合伙企业营业执照，注册号：5200002932658；于2011年12月16日获得贵州省国土资源局颁发的采矿许可证，于2014年对采矿许可证中的采矿权人、地址、矿山名称、经济类型、有效期限进行了变更，变更后证号：C5200002012021120123157，有效期限：2014年1月至2017年7月，生产规模15万t/a，矿区面积3.7021km2。
井下工作面探放水设计
工作面探放水设计为保证煤矿安全生产，防止突水透水事故的发生，保证生产工作面安全施工结合我矿实际情况特制订《工作面探放水设计》。
一、工程概况根据开拓布置，达产时布置有4个井筒，即主斜井、副斜井、进风行人斜井和回风斜井。
1、主斜井：新掘净宽4.5m，净断面14.25m2，至4号煤层，斜长354.93m，倾角25°,装备B=1000mm胶带输送机并设人行台阶和扶手, 担负全矿井的提煤任务、进风任务兼作安全出口。
2、副斜井：新掘净宽4.2m，净断面12.30m2，至4号煤层，斜长345.5m，倾角23°，装备单钩串车并设人行台阶和扶手,担负全矿井的辅助提升任务、进风任务兼作安全出口。
二、水文地质1、地质构造本井田位于宁武煤田南部，井田构造形态为一走向北西，倾向北东的单斜构造，地层倾角约4°～15°，井田内目前发现3条断层，均位于井田北部，井田内未发现岩溶陷落柱。
①F17正断层原常胜窑煤矿井下揭露。
位于井田西北部边缘，走向北东，倾向北西，倾角75°，落差20～25m，推测在231钻孔西200m处尖灭。
延伸长度约2km，井田内延伸长度约700m。
②F16正断层马家岩煤矿井下揭露。
位于井田西北部，F17之南，走向北东，倾向北西，倾角75°，落差20m，推测在231钻孔南340m处尖灭。
延伸长度约2.2km，井田内延伸长度约1000m。
③F15正断层马家岩煤矿井下揭露。
位于井田西北部，F16之南，走向北东，倾向北西，倾角75°，落差5m，延伸长度约500m。
2、含水层井田位于宁武～静乐盆地的南部。
该盆地为吕梁山脉中的芦芽山与云中山之间的山间小型盆地。
山脉走向为北东向，盆地也呈北东向延展，北东部狭窄，为中低山侵蚀地貌，地形切割复杂，冲沟发育；西南部较开阔，大面积为黄土覆盖，为低山丘陵地貌，地形较平缓。
本区为汾河发源地，汾河由北向南横穿本区中部。
探放水设计方案
探放水设计方案一、概况1230集中轨道巷位于井田北部，该巷西部为侏罗纪边缘，东部为原杨千堡矿采空区及回风巷，南部为掘进方向，北部为井底车场。
巷道上层顶板为细砂岩泥岩互层、夹薄层砂质泥岩，下层底板为细砂岩。
二、水患分析1230集中轨道巷所在地岩层充水主要因素为前方采空区积水和砂岩裂隙水，其次为断层导水、岩溶水、对掘进有较大影响。
推测前方采空区会有一定积水和积气，水文地质类型为中等复杂。
三、原则坚持“有掘必探，先探后采，先治后采”的防治水原则。
四、井下探放孔采用钻机型号ZLJ-250煤矿坑道钻机，钻杆长度1.5m，功率4kw。
五、方案设计1、本设计为北杏庄煤业技改工程1230集中轨道巷掘进探放水设计。
主要是探放巷道正前方及左右侧采空区积水和积气情况。
2、探放水主要以图纸对比和所收集的水文地质资料分析为依据。
3、巷道规格3.7*2.5，支护形式锚喷。
4、循环进度：钻孔孔深50米，要求钻探后允许最大掘进距离为30米，保证20米的安全距离。
5、钻孔布置：布置探放孔组，11个第1号孔：方位292°倾角0°进尺50m第2号孔：方位295°倾角0°进尺50m第3号孔：方位289°倾角0°进尺50m第4号孔：方位297°倾角0°进尺50m第5号孔：方位287°倾角0°进尺50m第6号孔：方位300°倾角0°进尺51m第7号孔：方位284°倾角0°进尺51m第8号孔：方位303°倾角0°进尺52m第9号孔：方位281°倾角0°进尺52m第10号孔：方位292°倾角+2°进尺50m第11号孔：方位292°倾角-2°进尺50m钻孔位置布置1230集中轨道巷工作面迎头正中1号孔，1号孔距底板1.25m。
10号孔在1号孔上方开孔，距1号孔0.25m，角度+2°。
2015年探放水设计

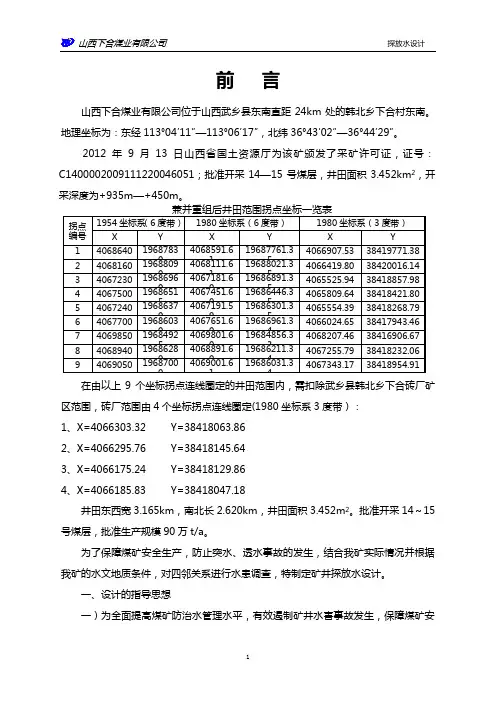

前言山西下合煤业有限公司位于山西武乡县东南直距24km处的韩北乡下合村东南。
地理坐标为：东经113°04′11″—113°06′17″，北纬36°43′02″—36°44′29″。
2012年9月13日山西省国土资源厅为该矿颁发了采矿许可证，证号：C1400002009111220046051；批准开采14—15号煤层，井田面积3.452km2，开采深度为+935m—+450m。
兼并重组后井田范围拐点坐标一览表拐点编号1954坐标系（6度带）1980坐标系（6度带）1980坐标系（3度带）X Y X Y X Y1 4068640 19687830 4068591.61 19687761.35 4066907.53 38419771.382 4068160 19688090 4068111.61 19688021.35 4066419.80 38420016.143 4067230 19686960 4067181.60 19686891.35 4065525.94 38418857.984 4067500 19686515 4067451.60 19686446.35 4065809.64 38418421.805 4067240 19686370 4067191.59 19686301.35 4065554.39 38418268.796 4067700 19686030 4067651.60 19686961.34 4066024.65 38417943.467 4069850 19684925 4069801.60 19684856.33 4068207.46 38416906.678 4068940 19686280 4068891.60 19686211.34 4067255.79 38418232.069 4069050 19687000 4069001.61 19686031.34 4067343.17 38418954.91在由以上9个坐标拐点连线圈定的井田范围内，需扣除武乡县韩北乡下合砖厂矿区范围，砖厂范围由4个坐标拐点连线圈定(1980坐标系3度带）：1、X=4066303.32 Y=38418063.862、X=4066295.76 Y=38418145.643、X=4066175.24 Y=38418129.864、X=4066185.83 Y=38418047.18井田东西宽3.165km，南北长2.620km，井田面积3.452m2。
煤矿探放水方案

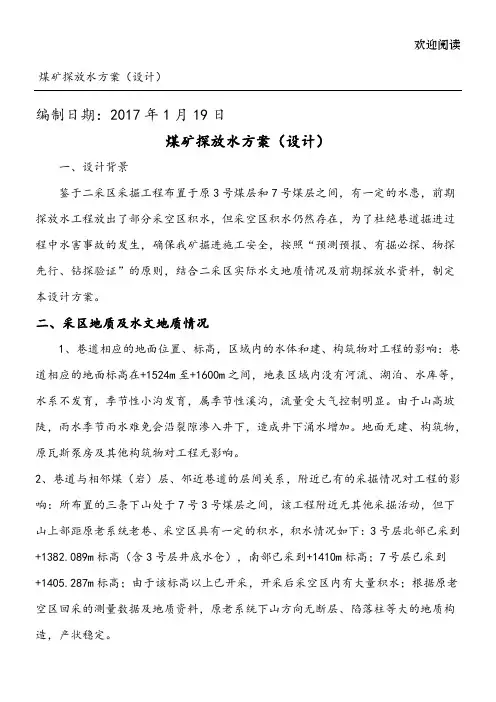

欢迎阅读煤矿探放水方案（设计）编制日期：2017年1月19日煤矿探放水方案（设计）一、设计背景鉴于二采区采掘工程布置于原3号煤层和7号煤层之间，有一定的水患，前期12山上部距原老系统老巷、采空区具有一定的积水，积水情况如下：3号层北部已采到+1382.089m 标高（含3号层井底水仓），南部已采到+1410m 标高；7号层已采到+1405.287m 标高；由于该标高以上已开采，开采后采空区内有大量积水；根据原老空区回采的测量数据及地质资料，原老系统下山方向无断层、陷落柱等大的地质构造，产状稳定。
经计算，3号层积水5.06万立方米，回风上山第六循环探放水时开孔口标高为（+1457m），孔底标高为（+1467m）放出1.2万立方米积水，现还有3.8万立方米积水，在+1418m标高放水量约为2.5万立方米，水压达到0.55MPa，放水时间预计30天放到预定标高。
剩余的采空区积水待巷道掘至标高+1382m时再进行探放水；7号层积水9.09万立方米，通过皮带上山每个循环探放水时都会将积水放出，现还有1.8）36.39数（f）程处于34没有大的断层，但在F20号断层附近没有工程控制，受断层影响，0.5—2.0小断层可能发育，掘进时必须加强断层带的瓦斯管理。
区内无火成岩侵入的岩墙、岩床，陷落柱等；三、巷道布置及施工情况：二采区施工情况，目前副平硐、回风斜井及上部车场及回风系统已形成，二采区回风上山、轨道上山、运输上山正在施工。
轨道上山、皮带上山、回风上山相距30米，目前回风上山已施工到变坡点（+1503）以下278米处（标高+1401.407米），皮带上山已施工到变坡点（+1503）以下263米处（标高+1396.726米），轨道上山已施工到变坡点（+1503）以下289米处（标高+1384.724米）。
三条下山的层位关系：皮带上山、轨道上山距7号煤层顶板（采空区）13米，距3号煤层底板（采空区）43米；回风上山距7号煤层顶板（采空区）25米，距3号煤层底板（采空区）31米；详见巷道布置平、剖面图。
2015年伊丰掘进工作面探放水设计
内蒙古伊丰矿业有限责任公司煤矿掘进工作面探放水设计方案和施工安全技术措施编制：王蕾宾总工：吕绍忠矿长：付延利日期：2015年1月1日一、矿井概况内蒙古伊丰矿业有限责任公司煤矿位于内蒙古自治区鄂尔多斯市伊金霍洛旗境内，行政区划隶属于纳林陶亥镇管辖。
矿井设计生产能力90万吨/年，采用斜井单水平开拓方式，中央并列抽出式通风，综合机械化采煤工艺，无轨胶轮车辅助运输。
根据采矿证圈定的范围，井田东西平均长3.41km，南北倾斜宽1.52km，面积5.1915km2；主采4-2煤层，平均厚度3.2m，资源储量2658万吨，可采储量17.04万吨，服务年限为14.6年。
矿井紧邻昊达煤矿、温家梁三号井、丁家渠煤矿以及后温家梁煤矿、丁家梁煤矿。
北部为乌兰煤炭集团公司后温家梁煤矿，该矿设计生产能力120万吨/年，现在露天开采4-2煤；西北部为乌兰煤炭集团公司温家梁三号井，该矿设计生产能力60万吨/年，现在开采4-2煤，用走向长壁式采煤方法，综合机械化采煤工艺，掘进使用综掘机；西部及西南部为昊达煤矿，该矿设计生产能力90万吨/年，露采3-2煤层和井采4-2煤层，井工开采采用走向长壁式采煤方法，综合机械化采煤工艺，掘进使用综掘机；南部为丁家渠煤矿，该矿设计生产能力120万吨/年，露采3-2煤层和井采4-2煤层，井工开采采用走向长壁式采煤方法，综合机械化采煤工艺，掘进使用综掘机；东部为丁家梁煤矿，现开采4-2煤层。
据现有资料，井田内无开采4-2煤层的老窑及采空区。
二、采掘工作面技术特征本年度掘进工作面主要是4209进风顺槽、4210皮带顺槽、4210回风顺槽。
1、各顺槽采用综掘机沿4-2煤层底板掘进，矩形断面，巷宽5m，巷高3.2m，采用锚网支护，特殊地段架棚或锚索补强支护。
三、矿井水害特征分析1、地表水水害由于矿井地质条件简单，无落差较大的断层，因此，在厚基岩区（岩石厚度≥30m），掘进工作面基本不受该水害的影响，对回采工作面的影响也只是增加了采空区的涌水量，不会对矿井构成威胁。
煤矿轨道顺槽探放水设计方案
煤矿轨道顺槽探放水设计方案一、工程概述根据煤矿井下实际情况，设计一个安全、稳定而能够高效完成工作的轨道顺槽探放水方案，包括轨道布置、设备选型、操作流程等。
二、轨道布置轨道布置是煤矿井下工程的基础，对于顺槽探放水而言，应考虑以下几个要点：1.顺槽位置：根据煤层赋存形式和矿井实际情况，选择合适的位置进行轨道布置，确保能够覆盖到需要放水的区域。
2.轨道连接：将顺槽与井下其他轨道相连接，方便设备的进出和人员的操作。
3.出水口设置：根据需要放水的区域，设置合适的出水口，确保放水畅通。
三、设备选型1.探水设备：选择高精度的水位检测仪器，能够准确测量水位，并能将数据传输至井上监控系统，方便实时监测水位变化。
2.防水设备：选择高效的自动排水泵，能够自动控制水位，并具备报警装置，一旦水位超过安全值，能够及时发出警报。
3.放水设备：选择合适型号的水泵，能够将大量的水快速排出，确保水位降低到安全范围。
四、操作流程1.探水：使用水位检测仪器，对放水区域进行全面的水位测量，记录水位数据，并及时上传至井上监控系统。
2.防水：根据测量数据，判断是否需要进行防水措施。
如果水位超过安全值，即进行排水泵的启动，将水泵放入轨道沟槽进行排水。
3.放水：等水位降低到安全范围，即进行放水操作。
使用水泵将轨道沟槽中的水迅速排出，确保水位达到安全标准。
五、安全措施1.安全教育：对参与操作人员进行相关安全教育和操作培训，提高其安全意识和应急处理能力。
2.应急预案：制定完善的应急预案，明确各操作步骤、责任分工和协作流程，能够在发生突发情况时迅速应对。
3.检修维护：定期对水位检测仪器、排水泵和水泵进行检修和维护，确保设备的正常运行。
六、环保措施1.废水处理：将排出的水进行采样检测，并采取相应的处理措施，确保排水不会对环境产生污染。
2.噪声控制：选择低噪声的设备，并在操作过程中加装降噪装置，减少环境噪音。
以上是煤矿轨道顺槽探放水的设计方案，通过科学的布局、合适的设备选型、严格的操作流程、有效的安全和环保措施，可以提高煤矿井下的安全性和稳定性，确保矿工的安全。
采煤工作面探放水设计及措施
采煤工作面探放水设计及措施五宫煤矿+806SA东采煤工作面探放水 5设计说明书编制:生产技术科2012.06.10采煤工作面探放水设计审批页审批人员审批意见签字审批时间通风副总安全副矿长生产副矿长机电副矿长总工程师安全科长技术科长矿长+806SA东采煤工作面探放水设计 5一、本设计编制的依据1、《煤矿安全规程》;2、《煤矿防治水规定》;3、《五宫煤矿灾害预防与处理计划》;4、五宫煤矿水文地质图;5、五宫煤矿矿井充水性图;6、五宫煤矿采掘工程平面图;7、其它有关设计技术规范。
二、矿井水文地质概况一)外部条件井田位于新疆阜康市东南，四宫河与五宫河之间。
距阜康市约20km，距乌鲁木齐市约84km，行政区划属新疆维吾尔自治区昌吉回族自治州阜康市九运街镇管辖。
矿区距“乌,奇公路”约13km，距“吐,乌,大”高等级公路6km，交通较为便利。
2、井田地层及构造本井田地层自下而上分别为:下侏罗统八道湾组(Jb)、下侏罗1统三宫河组(Js)、中侏罗统西山窑组(Jx)、中侏罗统头顿河组(Jt)、122第四系(Q)。
4 井田主题构造是阜康背斜。
除边界断层外，井田内共发育有5条落差20,70m的断层。
3、煤系地层井田内含煤地层为八道湾组，共含煤11个可采煤层，编号为:NA、NA、NA、NA、NA、SA、SA、SA、SA、SA、SA，可采总厚123451+234578+9度114.84m。
4、煤层开采技术条件矿井为高瓦斯矿井，各煤层均具煤尘爆炸性，各煤层均为易自燃煤层，地温正常。
二)水文地质概况矿区地势南高北低。
地面标高为:东部+930m,+1126m，高差196m;西部+850m,+1126m，高差276m，沟谷大体垂直地层。
井田多被第四系洪积、冲积层及戈壁砾石所覆盖。
矿区西部有四宫河，发源于博格达山麓，流向自南而北，年均流3量0.9m/s，水质优良。
矿区东部有五宫河，为季节性流水，流量较小，且水质较差。
井田内主要沟谷有东沟和西沟，平时为干沟，只有间歇性矿井排水。
XXX集团煤矿掘进探放水设计方案 (一)
XXX集团煤矿掘进探放水设计方案 (一)随着社会工业化的进程，能源的需求量也越来越大，煤作为传统的能源资源，得到了广泛的使用。
然而，煤矿的开采和生产过程中也存在着安全隐患，其中水灾是最常见的一种。
为了保障矿工的生命安全，XXX集团在煤矿掘进中采取了探放水的方式，通过科学合理的设计方案，有效地解决了煤矿掘进过程中的水灾风险。
一、探放水方案的必要性在煤矿掘进的过程中，由于矿区地下蓄水、生产活动操作不当、地下采掘活动等原因，都会导致地下水的积聚和涌出，产生水灾等安全事故。
因此，探放水的过程必要性在于了解地下水的分布、水位变化、水质情况等，采取相应的措施处理，以保障生产现场的安全。
二、设计方案的具体实施1.确定探测点位：首先，在煤矿掘进区进行探测工作，通过地质勘探、测量等方式，精确地确定探测点位，建立地下水位变化监测点。
2.制定水文监测方案：根据探量测数据，制定相应的监测方案。
通常采用计算及实地监测相结合的方式进行，包括手动监测和自动监测两种。
3.实施探水过程：实施探水过程主要包括井眼修建、取样及分析、水位测量等，其中取样及分析是当前水文监测的核心。
4.探放水处理：在采集到的水数据分析后，确定合适的探放水方案。
探水时需要根据水质情况和水位高低，采取相应的处理方式，如加药、沉淀、加气等。
三、探放水方案的应用效果通过探放水方案的实际应用，XXX集团煤矿掘进区域的水灾风险得到有效地控制，生产现场环境得到了明显的改善。
探放水的方式可以使矿工免受煤矿水灾隐患的威胁，更好地保障了矿工的生命安全。
综上所述，XXX集团在煤矿掘进探放水设计方案中充分考虑到了实际应用情况和矿工人身安全问题，在方案设计和监测过程中形成了科学、严谨的系统。
在实际应用中，方案得到了很好的应用效果。
对于当前煤矿生产，这一技术的应用将发挥重大的作用，并为煤矿安全生产提供重要的技术支撑。
煤矿掘进工作面探放水设计
镇雄县狮子山煤矿掘进工作面探放水设计二○一五年三月探放水设计为加强本矿的探放水工作，保障煤矿的安全生产和职工的生命安全，防止矿井事故的发生，保证国家资源和财产不受损失。
根据上级的探放水工作的要求和指示精神，结合本矿的实际情况，编制本探放水设计。
一、水文地质（一）井田地形地貌井田属于高原中山侵蚀、溶蚀地貌，地形切割中等；地势南东高北西低，最高点为井田东部的大贵山，海拔标高+2108.4m，最低点位于井田西部的柏秧林一带，海拔标高为+1475m，井田内最大相对高差为633.4m，柏秧林一带为井田的最低侵蚀基准面。
（二）井田气候特征属亚热带高原山地季风气候。
据镇雄县气象局提供的气象资料，区内年平均气温为11.3℃，极端最高气温34.8℃，最低气温－7.1℃；年平均降雨量913.4mm，日最大降雨量153.4mm，6—10月为雨季，降雨量占全年降雨量的80.2%；年平均相对湿度为83%；冬季冰冻时间较长，每年11月至次年3月为冰冻期；全年主导风向为西北风。
（三）含、隔水层根据井田内出露的地层岩性与含水介质特征，可将区内含水层分为三类，即孔隙含水层、裂隙含水层和层间岩溶含水层。
现根据地层顺序从上至下叙述如下：1、第四系（Q），集中分布于井田西部柏秧林一带的缓坡、沟谷地带，分布局限。
岩性以粘土、砂质粘土与砂砾石堆积为主，厚度0～20m，一般厚10m。
属孔隙含水层，其富水性极弱，对矿床开采无充水影响。
2、三叠系下统飞仙关组第二至六段（T1f2+6）岩性以泥质粉砂岩、粉砂岩为主夹细砂岩与泥岩，属裂隙含水层，含水层富水性弱，对矿床基本无充水影响。
3、飞仙关组第一段（T1f1）：由中厚层状钙质细砂岩、粉砂岩、粉砂质泥岩与浅灰－深灰色厚层状（细晶）鲕状灰岩组成。
属层间岩溶含水层。
该含水层与煤系地层间有卡以头组（T1k）弱裂隙含水层相隔，T1k构成T1f1的隔水底板，自然状态下对矿床无充水影响，为顶板间接充水含水层。
4、卡以头组（T1k）岩性以中厚层状含钙质粉砂岩、细砂岩、粉砂质泥岩与泥质粉砂岩不等厚互层，水平层理发育，属裂隙含水层，其总体富水性弱，为矿床顶板间接充水含水层。
煤矿探放水设计方案
010107工作面皮带顺槽探放水设计一、概况：(1)工程概况（一）010107工作面皮带顺槽按方位角270°、沿1#煤顶板掘进，设计长度1320m。
（二）巷道支护及断面设计：巷道采用锚网梁支护，断面为矩形，毛宽3.7m，毛高2.6m，毛断面积9.6m2；净宽3.5m，净高2.4m，净断面积8.4m2。
（三）巷道坡度及施工方式巷道坡度：≤4°。
掘进方位：270°（沿1#煤顶板掘进）。
施工方式：机掘。
（2）区域水文概况预计该巷道在掘进过程中以1#煤顶板导水裂隙为主，其次是采空区积水，在掘进过程中遇到断裂构造时，可能出现少量淋滴水现象，在背斜两侧的采空区存在少量积水，对矿井生产无水害威胁。
矿井正常涌水量为45m3/d，最大涌水量为75m3/d。
井田内奥灰水位标高为531.50-532.50m。
1#煤层在本井田范围内标高最低处为660m，所以奥灰水对井田煤层的开采没有威胁，但在生产过程中仍需加强水文地质预测预报工作，进一步查明巷道内的水文地质情况并制定针对性措施，坚持“物探先行、化探跟进、钻探验证”的原则，及时进行探放水。
二、物探结果首先由物探人员每隔70米进行物探探测，并对每次探测结果结合水文地质资料进行综合分析。
根据综合分析成果确定每次钻孔的布置。
分析成果显示无异常时，根据“有掘必探”的原则，按照一般情况下钻孔布置的设计进行探水；存在低阻异常时，根据分析成果编制相应的钻孔布置设计。
三、探水设计（一）一般钻孔布置设计1、010105工作面回风顺槽与010107工作面皮带顺槽之间留有10m的保安煤柱，并已探明010105工作面回风顺槽左帮1260m 范围内无异常，因此010107工作面皮带顺槽掘进工作面只需布置两个钻孔。
当掘进到1260m处，需重新制定探放水施工组织设计及安全技术措施。
2、物探分析结果不存在低阻异常时，掘进工作面布置两个钻孔，孔口距离底板1.9m，钻1与巷道的轴向中心线夹角为12°，钻2与巷道轴向中心线夹角0°，孔间距0.5m。
综采工作面探放水设计及措施
大同煤矿集团临汾宏大锦程煤业有限公司DATONGMEIKUANGJITUANLINFENHONGDAJINCHENGMEIYEYOUXIANGONGSI81006面探上覆积水情况探放水设计及措施地测科2015年12月1日宏大公司部门审批及会审意见总工：副总工程师：安全部：地质部：技术部：通风部：机电部：会审意见：总工：地质副总：调度室：安监站：技术科：通风区：地质科：探水队：编制：会审意见：10#层81006工作面探上覆积水探放水设计及措施一、工作面区域位置和地质概况81006工作面位于井田二采区，沿10号煤层布置，东部为采区回风巷，南部为10号层实体，北部为设计81008工作面，西部为矿界保护煤柱（附巷道布置图）。
二、水患分析81006工作面开采9+10#煤层，根据实地勘察上覆2#煤层沿煤层露头局部有老窑采空，以及根据地面电法物探得出81006工作面存在砂岩富水区，积水面积74100㎡，由于上覆露头煤私采乱挖严重，而且其周围小型矿和黑窑也比较多，所以该区域采掘范围不清楚，为了确保整合后矿井安全生产，因此决定采用钻机进行上覆砂岩富水区及2#煤层进行钻探施工。
三、探放水设计依据1、《煤矿安全规程》。
2、《煤矿防治水规定》。
3、同煤集团公司下发的《矿井探放水设计标准》。
4、山西省煤炭工业厅文件晋煤行发（2012）239号《关于下发2012年全省生产矿井防治水工作安排的通知》“第八条”内容：“井下探放水工作应执行‘物探先行、化探跟进、钻探验证”综合探测手段”。
5、81006工作面地质说明书。
6、81006工作面井下瞬变电法勘探报告四、探眼布置及参数：81006综采工作面探眼布置的依据是根据井上下物探成果进行设计编制，按照物探报告得出的数据在存在异常区的位置，进行布眼钻探验证。
根据地面电法勘探的成果显示，针对81006工作面上覆的砂岩富水区，在51006巷自巷起口1130米处和21006巷自巷口1100米处分别布置一组钻场对其上覆物探积水区进行钻探验证，每组钻场设计3个孔呈45°夹角扇形布孔，倾角45°。
15505工作面探放水设计与措施9#.doc
山西阳泉盂县跃进煤业有限公司综放工作面探放水设计工作面名称：15505综放工作面编制部门：编制日期：年月日执行日期：年月日目录第一章设计编制依据 (2)第二章工程概况 (2)第一节工作面概况 (2)第二节周边关系 (2)第三章水文地质特征 (3)第一节矿井水文地质 (3)第二节矿井水文因素分析 (4)第四章回采工作面水害 (5)第一节探放水钻孔设计依据 (5)第二节钻孔施工的目的 (6)第三节探放水钻孔设计 (6)第五章施工技术要求及安全技术措施 (9)第六章避灾路线 (15)第一章设计编制依据一、相关规程、规定、文件等资料《煤矿安全规程》、《煤矿防治水规定》等相关规定要求。
二、勘探、施工揭露情况资料根据15505回采工作面运输顺槽、回风顺槽、切眼在掘进施工过程中揭露的实际情况及地面瞬变电磁法、井下瞬变电磁法等。
第二章工程概况第一节工作面概况15505回采工作面顺槽掘进方位角为2680，后退式开采，其中运输顺槽长760m，回风顺槽长760m，切眼长134m，回采工作面面积为101840m2。
15505工作面运输顺槽：采用锚杆+锚索+金属网+钢带联合支护，净宽为4.2m，净高为2.5m，净断面为10.5 m2，见底留顶煤掘进。
15505工作面回风顺槽：采用锚杆+锚索+金属网+钢带联合支护，净宽为3.6m，净高为2.5m，净断面为9m2，见底留顶煤掘进。
15505工作面切巷：采用锚杆+锚索+金属网+钢带联合支护，净宽为5.5m，净高为2.5m，净断面为14m2，见底留顶煤掘进。
第二节周边关系15505回采工作面位于南运输大巷西侧，东为南运输大巷、南回风大巷，西为矿界保安煤柱，南为矿界保安煤柱，北为15506规划工作面。
第三章水文地质特征第一节矿井水文地质一、地质构造15505工作面掘进过程在回风顺槽中揭露有一处陷落柱，陷落柱形态基本上都为椭圆型，陷落柱内岩石杂乱无章，陷落柱长40m。
二、煤层煤层沉积较稳定，结构较简单，煤层厚度变化不大，平均为7.87m，根据揭露情况，煤层倾角一般在3-5度之间，局部地点达10度左右。
煤井底车场探放水设计方案
晋煤集团天安盈盛煤业有限公司15#煤井底车场掘进工作面探放水设计矿长：总工：生产部：安全部：技术部：通风部：机电部：编制单位：编制人：编制日期：二零一二年十月二十九日15#煤井底车场掘进工作面探放水设计目录第一章工程简况第二章水患分析第三章探放水设备及组织机构第一节探放水设备第二节组织机构第四章钻孔设计第五章钻探施工第一节安装探水钻前第二节钻探前第三节钻探时第四节钻探期间有害气体检测第五节施工现场环境管理措施第六节钻探结束后第七节避灾路线第一章工程简况1、巷道位置：15#煤井底车场南为15#煤胶带轨道大巷和消防材料库<未施工），北为井底水仓<未施工）。
2、地面位置：东面是小河村，西面是郭庄。
3、巷道用途：为矿井15#煤层井底车场。
4、巷道设计长度：130M。
5、巷道顶底板岩石性质由上到下描述如下：顶板：灰岩：深灰色，中厚层状，底部夹薄层状黑色炭质泥岩，地层较完整，均厚9.27m。
底板：泥岩：灰黑色，中厚层状，富含植物化石碎片，局部破碎，均厚2.6m。
6、地质构造简况：本工作面地质构造简单，区域地层总体走向北东，倾向北西，地层倾角一般小于10°。
7、瓦斯、煤尘情况：本工作面在掘进过程中预计瓦斯绝对涌出量为13.63m3/min；煤尘无爆炸性，煤层自然倾向等级为自燃。
8、巷道预计穿过煤、岩层的性质：该巷道为沿煤层顶板掘进，基本为水平掘进。
其煤层性质为：煤层为15#煤，平均厚度为2.7m，煤层倾角2-5°，平均3°，容重1.51t/m3，煤层具有自燃性。
煤层结构简单，属中厚煤层，煤层f=3。
9、地温：14—18℃。
10、地压：8.3—12.4MPa。
11、工作面及周围水文状况本工作面水文条件简单，上覆岩层主要的充水源为岩溶裂隙水，预计工作面最大涌水量5 m³/h，正常涌水量1.5m³/h。
第二章水患分析15#煤井底车场西为矿区界限<未开采），南北均为未采区，据已掌握的资料，15#煤井底车场不通过采空区，其充水源主要为上覆岩层裂隙涌水及富水构造涌水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章概述为了认真贯彻《煤矿防治水规定》，保障煤矿安全生产，防止和减少水害事故的发生，保障职工生命安全，根据我矿的水文地质条件，结合我矿生产实际情况，制定唐一窿井探放水方案设计。
第二章组织机构的建立与岗位责任一、探水工作领导组组长：刘冰副组长：：李红星、谢成华、李志高、胡柏生、段飞仁组员：曹先华、陈旭亮、曾小飞、唐社良、段中勇、欧海生、王富贵、焦勇、邓加兵二、岗位责任组长：全面负责探放水调度工作。
副组长：具体负责探放水工作，配合组长调度人力、物力等后备物资。
技术部：履行岗位职责，根据总工的安排，制定防探放水措施，掌握开拓进度，及时填写图纸，为防探放水提供准确的技术资料，正确指导施工。
安监部：履行岗位职责，按照防探放水技术方案，进行现场监督，监视现场情况变化，随时按照程序上报矿调度室。
机电部：履行岗位职责，负责机电设备的配置与检修，保证探放水设备正常运转与电力供给。
通防部：履行岗位职责，随时监视各种害气体的变化情况，并及进行处理。
调度室：履行岗位职责，负责调度通知、各种信息的上传下达,保证矿井通讯系统的畅通。
供销部：履行岗位职责，负责物资供应，详细清查库房物品的缺失，随时反应给采购人员进行购置，保证防治水物品供应。
办公室：守岗待命，帮助矿长协调地面各部门。
采掘区队：履行岗位职责，负责调度各班班长严格按照防探放水设计方案及措施实施落实。
第三章水文地质情况一、矿井充水因素分析1、地形与地表水矿井地表为中山丘陵地貌，地形崖直坡陡，沟谷深切，相对高差达350m，植被发育。
大气降水形成径流流入溪沟，然后排入区外平缓之地。
矿井范围内无大的河流及其它水体，除老窑水外，矿井没有突水源头。
2、岩层的含水及隔水性侏罗系下统茅仙岭组孔隙水含水层(J1m)：该层区内分布较广泛，岩性为一厚层灰白色富含云母的中粒砂岩组成，厚度132m～473m，平均268m 左右，富水性弱，主要受降水渗入补给，由于与煤层不直接接触，对开采坑道无影响。
侏罗系下统唐垄组上段孔隙水弱含水层(J1t)：由浅～深灰色细砂岩及黑色泥岩组成，平均厚14m ，该层富水性弱。
局部裂隙不发育的地段构成相对隔水层。
侏罗系下统唐垄组中段孔隙水弱含水层(J1t)：由灰白色微薄层细砂岩与深灰～灰黑色薄层粉砂岩泥岩互层组成，平均厚33m，该层富水性弱，局部裂隙不发育的细砂岩与粉砂岩泥岩互层构成相对隔水层。
侏罗系下统唐垄组下段孔隙水含水层(J1t)：由石英长石砂岩及细砂岩组成，中间夹砂质泥岩，底部呈厚层状，常含细砾，平均厚33m 左右。
该层富水性弱，局部裂隙不发育的细砂岩与砂质泥岩构成相对隔水层。
三叠系上统杨梅垄组上段孔隙水含水层(T3y) ：主要由粉砂岩和砂质泥岩组成，为主要含煤组，可采煤层四煤层位于其中，平均厚度为53m，该层富水性弱，局部裂隙不发育的细砂岩与砂质泥岩构成相对隔水层。
本区4 煤以上划分为五个含水层，均为弱含水层，各含水层之间砂质泥岩发育，为良好的隔水层。
地表无大的水体补给各含水层，因而补给条件差，对煤层的开采无大的影响。
3、断层的富水性与导水性矿区内断层发育，地表沿断层带未发现有较大泉水出露。
根据生产井观测和原东平硐井的水文地质资料，在风化裂隙范围内，断裂带的导水性略大于两盘围岩的含水性，断裂带埋藏较深时，含水性与围岩基本一致。
富水性、导水性较弱。
4、老窑水本区煤炭开采历史悠久，浅部老窑密布，老窑采空区内有大量积水，是开采浅部煤层时最大的水灾隐患。
二、矿山开拓方式和采矿方法矿井为平硐暗斜井开拓，采煤方法为单一走向长壁后退式，炮采落煤，人工攉煤，0.75T矿车运煤，绞车提升至+270水平，7T架空线机车牵引至地面。
工作面以单体液压支柱配铰接梁支护，全部垮落法管理顶板。
矿井排水方法：一级排水，+50m水平矿井水直接排通到+270平硐经自流排出矿井。
+270m水平以上水平矿井水由+270大巷自流排出。
三、矿井开采后水文地质条件变化矿区+270m水平以上老窿较多且开采年代久远，老窿积水情况无法一一了解，开采时必须要坚持“探放水制度”，确保安全生产。
矿井深部开采及唐1断层、唐6断层附近开采要确定探放水警戒线，防止自采自掘工作面积水和断层透水事故。
四、矿井涌水量1、现开采水平涌水量矿井现开采至+50m水平，一般涌水量为50m3/d，最小涌水量30m3/d，最大涌水量为100m3/d。
2、矿井最终开采水平涌水量的预计矿井开采最深为+10m水平，预计开采与现状相同，一般涌水量62 m3/d，最小涌水量37m3/d，最大涌水量为113m3/d。
五、结论本区含煤地层杨梅垅组含水性弱。
区内地质构造简单，区内地表水流和水体不发育，故本区水文地质条件类型，属充水岩层以砂岩裂隙水为主，水文地质条件属简单类型。
当前我矿防治水工作的重点区域一是唐1断层及唐6断层附近区域，二是+270水平上部自采自掘工作面积水区域，在接近上述两区域掘采时，必须严格按探放水措施施工，同时要做好雨季地面防洪工作，清空地面拦矸坝淤积的矸石，储备足够的防洪器材。
严防洪水倒灌井下。
第四章探放水工程布置与设备一、探放水工程布置位置2015年我矿开掘工程布置在井田的北冀，接近1#断层，运输大巷掘进和回风上山掘进°，在开展掘进工作时必须坚持“有掘必探、先探后掘”的原则。
二、掘进探放水工程要求（一）探放水前的准备1、配备ZLJ--250型探放水钻两台。
2、配备150MD30×6多级离心泵3台，2寸潜水泵两台。
3、配备200mm和150mm无缝钢管两趟。
4、配备50mm钢丝胶管两节各4m带水笼头。
5、配备直通矿调度室直通电话一部，备用一部。
6、配备50m2阻燃电缆500m，35m2阻燃电缆250m。
7、配备 DW350/660隔爆型真空馈电开关 1台，QBZ—120/660防爆型电磁起动器2台。
(二) 探放水的步骤1、即掘进工程开口5m，必须安装探水钻机。
2、探水钻机随掘进工程的进展向前移动。
(三) 探放水的方法1、下山掘进巷道第一次预控制探眼布置方法1.1底眼3个，中心眼沿巷道中心线布置，距巷道底板1m，中心眼方向与巷道方位一至，仰角与水平面夹角1°，探进深度200m，达到探水的目的。
1.2右侧边眼的布置：距底壁各1m，探眼方向，与巷道走向的夹角3°，与水平面上仰角1°，探进深度200m，控制掘进巷道右侧以外10m达到探水目的。
1.3左侧边眼的布置：距底壁各lm，探眼方向与巷道的走向夹角 3°，与水平面上仰夹角1°，探进深度200m。
控制掘进巷道左侧以外10m达到探放水的目的。
1.4第一次预控制200m掘进150m，再按上述方法进行第二次预控制的探水方法，布置探眼。
2、在掘进巷道预控制的基础上，每掘进150m超前探进200m，探水眼布置方法。
2.1布置探水眼3个。
2.2中心眼距巷道底1m，方向沿巷道中心线方向布置与水平面夹角上仰1°，探进深度200m，控制掘进巷道正前200m的局部窝水，达到探水的目的。
2.3右侧边眼的布置：距底壁各1m，探眼方向与巷道的走向夹角3°，与水平面上仰夹角1°，探进深度200m,控制掘进巷道右侧以外10m的局部窝存水，达到探放水的目的。
2.4左侧边眼的布置：距底壁各lm，探眼方向与巷道水平面夹角1°，探进深度200m。
控制巷道左侧10m以外的局部窝存水，达到探水的目的。
3、顺槽巷道探水孔的布置3.1预探钻孔的布置3.1.1探放水钻眼3个，靠近煤层底板1.Om处。
3.1.1.1中间眼：水平方向与顺槽走向一至钻眼与水平面上仰角1°，探进深度200m，终止，达到探水的目的。
3.1.1.2左侧边眼：水平方向与顺槽走向一夹角8°与水平面上仰角1°，探进深度10m终止，控制巷道外lOm，达到探水的目的。
3.1.1.3右侧边眼：水平方向与顺槽走向一夹角8°与水平面上仰角1°，探进深度10m终止，控制巷道外lOm，达到探水的目的。
3.1.2探进深度200m，掘进深度150m严禁超标掘进。
4、主斜井开拓探放水方法：在掘到距3＃煤层50m的时候开始探放水。
4.1第一次预控制探眼布置方法4.1.1底眼3个，中心眼沿斜井中心线布置，距底板1m，中心眼方向0°上仰角与水平面夹角0°57′，探进深度200m打破5#煤顶板0.3m达到探放水的目的。
4.1.2右侧边眼的布置：距底壁各1m，探眼方向3°00′，与斜井走向的夹角3°00′，与水平面上仰角0°57′，探进深度200m打破5#煤顶用板0.3m，控制掘进巷道右侧以外lOm达到探放水目的。
4.1.3左侧边眼的布置：距底壁各lm，探眼方向357°00′，与斜井的走向夹角 3°00′，与水平面上仰夹角0°57′，探进深度200m。
打破5#煤顶板0.3m控制掘进巷道左侧以外lOm达到探放水的目的。
4.1.4第一次预控制200m掘进150m，在按上述方法进行第二次预控制的探放水方法，布置探眼。
4.2在掘进巷道预控制的基础上，每掘进150m超前探进200m，探放水眼布置方法。
4.2.1布置探放水眼3个。
4.2.2中心眼距斜井底板1m，方向沿巷道中心线方向布置与水平面夹角上仰0°57′,探进深度200m，打破5#煤顶板控制掘进巷道正前200m的局部窝水，达到探放水的目的。
4.2.3右侧边眼的布置：距底壁各1m，探眼方向3°00′与巷道的走向夹角3°00′，与水平面上仰夹角0°57′,探进深度200m,控制掘进巷道右侧以外10m的局部窝存水，达到探放水的目的。
4.2.4左侧边眼的布置：距底壁各lm，探眼方向357°00′与巷道水平面夹角0°57′,探进深度200m。
控制巷道左侧10m以外的局部窝存水，达到探放水的目的。
(四)掘进工程达不到预计标高时，探掘出水可利用掘进的下山工程做临时储水，但必须控制放水量，加强排水设备，保证满足排水系统供电，停止其它生产区域的供电，可调动其它区域的设备服务于排水。
掘进到水平标高到+805m时，探掘出水时，须先做采区主、付水仓(主水仓规格4.0 m2×10Om、副水仓规格4.0 m2×50m、总额600m3)移动配电站高在水仓附近，按主探放水要求 (一)项配备所有固定设备。
(五)探放水工程必须有矿长负责，有一名副矿级领导亲自抓，设一名专职技术人员，结合施工单负责人，按照探放水、探眼布置方法，进行定位、定向、定上仰角度。
规定探进深度，必须按设计要求，执行预控制，绝对控制的原则要求，探进深度，超前掘进进度。
