仪器仪表万用表操作规程
仪器仪表万用表操作规程一、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。
二、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。
三、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。
如不能调零或数显表发出低电压报警，应及时检查。
四、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。
五、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。
首先打开数字万用表的电源，然后选择所测对象是电压、电流、电阻或其他量。
接下来便是量程，不能确定参数时可置于最大量程，再逐步减小量程。
测量前还应检查表笔是否处于正确孔位。
拨动量程开关时用力要适度，避免可能造成开关金属片的损坏。
使用完毕，功能量程开关最好置于高压挡。
2.数字万用表的测试中的几点说明(1)对于高阻挡，电阻的测试结果与指针表测试结果有差别是正常的。
这主要是因测试条件略有不同。
(2)测试相关极性的物理量时，其极性显示与表笔是对应的。
也就是说，当不显示极性时，红表笔触点为电位高端或电流流入端，极性显示“-”时，红表笔触点则为电位低端或电流流出端。
(3)电阻挡及二极管挡与指针表有别。
指针表测量电阻时，红、黑表笔与测试源极性相反，即黑表笔为测试源正端，红表笔为负端。
而数字表却与测试源极性一致，即红表笔为测试源正端，黑表笔为负端，这与电压、电流挡表示一致。
这样不会混淆，较指针表优越。
(4)对于不知极性或不知引脚排列顺序的三极管，可通过三极管hfe挡多次换脚检测来辨别确定其三极管的各电极。
(5)校准。
数字万用表应定期校准，校准时应选用同类或精度更高的数字仪表，按先校直流挡，然后校交流挡，最后校电容挡的顺序进行。

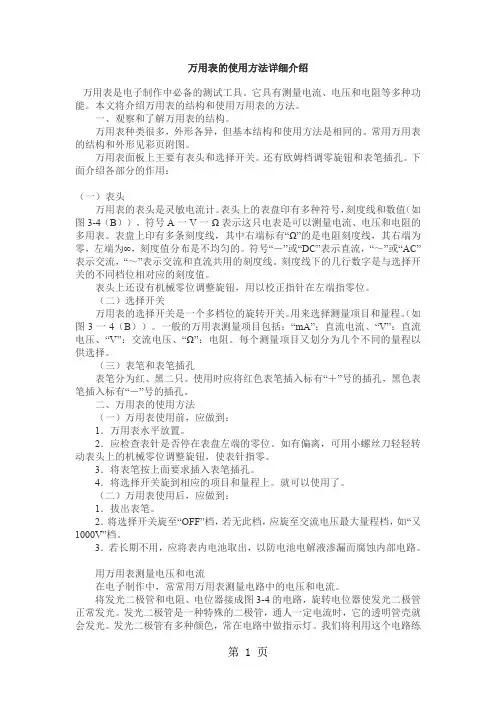

万用表的使用方法详细介绍精品文档7页
万用表的使用方法详细介绍万用表是电子制作中必备的测试工具。
它具有测量电流、电压和电阻等多种功能。
本文将介绍万用表的结构和使用万用表的方法。
一、观察和了解万用表的结构。
万用表种类很多，外形各异，但基本结构和使用方法是相同的。
常用万用表的结构和外形见彩页附图。
万用表面板上王要有表头和选择开关。
还有欧姆档调零旋钮和表笔插孔。
下面介绍各部分的作用：（一）表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值（如图3-4（B））。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
（二）选择开关万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程。
（如图3一4（B））。
一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。
每个测量项目又划分为几个不同的量程以供选择。
（三）表笔和表笔插孔表笔分为红、黑二只。
使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
二、万用表的使用方法（一）万用表使用前，应做到：1．万用表水平放置。
2．应检查表针是否停在表盘左端的零位。
如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。
3．将表笔按上面要求插入表笔插孔。
4．将选择开关旋到相应的项目和量程上。
就可以使用了。
（二）万用表使用后，应做到：1．拔出表笔。
2．将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“又1000V”档。
3．若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。
用万用表测量电压和电流在电子制作中，常常用万用表测量电路中的电压和电流。
万用表使用方法
万用表使用方法万用表是一种常用的电工测量工具，它可以测量电压、电流和电阻等电学参数。
在电路检修、电子设备维护以及日常生活中，我们经常会用到万用表。
下面，我将向大家介绍一下万用表的使用方法。
首先，使用万用表之前，我们需要了解一下它的基本结构。
万用表通常由表身、表笔和测量旋钮组成。
表身上有一个显示屏，用来显示测量结果。
表笔分为红色和黑色，红色表笔用来测量正电压，黑色表笔用来测量负电压。
测量旋钮用来选择不同的测量模式，比如电压、电流、电阻等。
接下来，我们来看一下如何测量电压。
首先，将测量旋钮拨到“V”档位，然后将红色表笔插入表身上标有“VΩmA”符号的插孔中，将黑色表笔插入标有“COM”符号的插孔中。
接着，将红色表笔接触电路中的正极，黑色表笔接触电路中的负极，此时显示屏上将显示电路的电压值。
除了电压，万用表还可以测量电流。
测量电流时，需要将测量旋钮拨到“mA”档位，然后将红色表笔插入标有“mA”符号的插孔中，黑色表笔插入标有“COM”符号的插孔中。
接着，将红色表笔接触电路中的正极，黑色表笔接触电路中的负极，此时显示屏上将显示电路的电流值。
另外，万用表还可以测量电阻。
测量电阻时，需要将测量旋钮拨到“Ω”档位，然后将红色表笔插入标有“VΩmA”符号的插孔中，黑色表笔插入标有“COM”符号的插孔中。
接着，将红色表笔和黑色表笔分别接触电路中的两端，此时显示屏上将显示电路的电阻值。
除了以上介绍的基本测量方法，万用表还可以用来测试二极管、三极管、电容器等元件。
在使用时，需要根据具体的测量对象选择相应的测量档位和插孔，并按照说明书上的方法进行操作。
总的来说，万用表是一种非常实用的电工测量工具，掌握其使用方法对于电路检修和电子设备维护至关重要。
希望通过本文的介绍，大家能够更加熟练地使用万用表，提高工作效率，保障工作安全。
万用表使用方法详解
万用表使用方法详解
嘿呀！今天咱们就来好好聊聊万用表使用方法详解呢！
首先呀，咱们得知道万用表是个啥玩意儿！它可是个超级实用的工具呀！能测量电压、电流、电阻等等好多重要的电学参数呢！
1. 认识万用表的各个部分
哎呀呀！万用表上面有好多按钮和刻度盘呢！有量程选择旋钮、表笔插孔、显示屏等等。
咱们得搞清楚每个部分是干啥的，这可重要啦！比如说，量程选择旋钮，你得根据要测量的量和大小来选对挡位呀，不然测量结果可就不准确啦！
2. 测量直流电压
哇！测量直流电压的时候，先把量程选对喽！红表笔插在“VΩ”插孔，黑表笔插在“COM”插孔。
然后将表笔并接到电路的正负极上，注意正负极别接反了呀！读数的时候就看显示屏上的数字，是不是很简单？
3. 测量交流电压
嘿！测量交流电压和直流电压有点像，但是要注意量程的选择范围可能不太一样哦！还有哦，测量的时候表笔也要接对位置呀！
4. 测量电阻
哎呀呀！测量电阻之前，要先把电路断电呀！不然可能会出危险呢！选好量程，然后表笔接触电阻的两端，读数就出来啦。
不过要注意，如果测量的电阻值很小，可能需要调小量程重新测量哦！
5. 测量电流
哇哦！测量电流可有点麻烦呢！需要把表笔串联在电路中，而且量程一定要选对，电流太大可会损坏万用表的哟！
总之呀，使用万用表的时候一定要小心谨慎！千万不能马虎大意！每个步骤都要认真对待呢！
嘿，还有一些注意事项要记住哟！比如说，测量之前要检查表笔有没有损坏呀！测量过程中不要随意换挡位呀！哎呀呀，这些可都是很关键的呢！
哇！相信通过我的讲解，你对万用表的使用方法是不是有了更清楚的了解啦？赶紧去试试吧！。
万用表的使用方法
3、步骤3
直流电流的测量：
1）黑表笔插COM孔，当测量值V20OnIA电流时,红表笔插入mA/uA插孔，当测量值＞200mA时，红表笔插入A插孔。
2）开关置于DCADCmA或DCUA量程，并将表笔串联接入待测电路。
3）测量直流电流时,有负号则实际电流反向
注意：
①如果不知道被测电流范围,将功能开关置于自动或最大量程并逐渐下降。
8、步骤8
三极管的测量：
1）三极管的判断:不知道三极管管脚排列时,如何用万用表判断基极、NPN或PNP型？
①好坏判断.三极管有三个极（e.b.c）2个PN结（发射结和集电结），可用二极管档测量三个极间电压,交换表笔,共6个测量值,正常情况下4个是过量程,2个是几百mv（否贝U,可能该三极管已损坏）.
值的大小可判断是硅管（500-700）;楮管（＜300）;发光二极管（＞1400）。且有值的这次红表笔接的为正极（若被测发光二极管质量较好,会发出微弱的光）。
3）将表笔连接到待测线路的两点,如果两点之间的电阻值小于一定值（一般是30W）,内置蜂鸣器发声（有的万用表上的发光二极管会亮）。
此挡经常用来判断电路的通断（不必看万用表读数,听声音即可）。
基础技能项培训教案
类别
专业类专业AFC
内容名称
万用表使用方法
培训课时
1.5小时
培训目标
熟练使用万用表在各项工作中使用的方法
培训重点
确保培训以后在日常的工作中能够正确使用
培训难点
1、熟悉电工仪表的分类、基本工作原理、表面符号含义。
2、掌握测量误差种类、减少测量误差的方法。
3、掌握常用电工仪表的使用方法
6、步骤6
电容量的测量：
万用表的使用
万用表的使用(1)使用万用表之前，应先注意表针是否指在“∞(无穷大)"的位置，如果表针不正对此位置,应用螺钉旋具调整机械调零钮，使表针正好处在无穷大的位置。
注意:此调零钮只能调半圈，否则有可能会损坏，以致无法调整。
(2)在测量前,应首先明确测试的物理量，并将转换开关拨至相应的挡位上，同时还要考虑好表笔的接法;然后再进行测试，以免因误操作而造成万用表的损坏。
(3)将红表笔(负)插人“+”孔内，黑表笔(负)插人“-”或“*”孔内。
如需测大电流、高电压，可以将红表笔分别插人2500V或5A插孔。
(4)测电阻，在使用电阻各不同量程之前，都应先将正负表笔对接，调整“调零电位器Ω”,让表针正好指在零位，而后再进行测量，否则测得的阻值误差太大。
注意:每换一次挡,都要进行一次调零，再将表笔接在被测物的两端，就可以测量电阻值了。
电阻值的读法:将开关所指的数与表盘上的读数相乘，就是被测电阻的阻值。
例如，用R*1000挡测量一只电阻，表针指在“10”的位置，那么这只电阻的阻值是10x100Ω=1000=1kΩ:如果表针指在“1”的位置，其电阻值为100;若指在“100”，则为10kΩ，以此类推。
(5)测电压,电压测量时,应将万用表调到电压挡，并将两表笔并联在电路中进行测量测量交流电压时,表笔可以不分正负极;测量直流电压时红表笔接电源的正极，黑表笔接电源的负极，如果接反，表笔会向相反的方向摆动。
如果测量前不能估测出被测电路电压的大小，应用较大的最程去试测，如果表针摆动很小，再将转换开关拨到较小量程的位置:如果表针迅速摆到零位，应该马上把表笔从电路中移开，加大量程后再去测量。
注意:测量电压时,应一边观察着表针的摆动情况，一边用表笔试着进行测量，以防电压太高把表针打弯或把万用表烧毁。
(6)测直流电流:将表笔串联在电路中进行测量(将电路开)将表笔串联在电路中进行测量。
红表笔接电路的正极，黑表笔接电路中的负极。
测量时应该先用高挡位，如果表针摆动很小，再换低挡位。
万用表的用法
万用表的用法
万用表也叫多用途测试仪，是一种通用的电子测量仪器。
它可以测量多种电气参数，包括电压、电流、阻抗、功率、无线、射频、温度、光学等等。
可以被广泛用于电子维修和研究，工厂、实验室等仪器安装和维护，以及工程服务行业。
万用表的功能不但可以测量、监测多种电气参数，还可以进行多种示波曲线分析。
它有多种仪器类型，根据测量范围和检测功能不同，能满足不同测量要求。
万用表的使用标准有相当复杂的规定，首先要严格按照技术规程，按照操作标准安装和使用，并进行必要的维护。
同时要注意，只有经过相关专业人士的技术培训，才能操作这种仪器，而不能由普通技术人员使用。
万用表的相关安装和操作的步骤如下：
1.装万用表前，首先确保电源正常和安全，并确定设备的外形尺寸和重量。
2.万用表安装在安全坚固的位置上，并严格按照操作说明书安装。
3.保各个连接都完全满足操作要求，并用专用螺丝钉安装。
4.用接地线将测试仪与测试点的接地连接起来，确保安全可靠。
5.整万用表的参数，根据测量需要进行相关设置，并根据操作说明书熟悉仪器的操作使用方法。
6.电池放入测试仪，尽可能完全充电，以确保测试仪的正常使用。
7.始正式测量，获取正确的测量数据，并定期清洁和保养仪器，
以保证设备的正常使用。
正确使用万用表不仅能有效实现测量，还能有效避免测试中出现的安全隐患，因此使用前一定要熟悉相关的操作规程，以确保测试的安全、有效性和准确性。
万用表的使用方法
万用表的使用方法万用表的使用方法大全万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。
是一种简单实用的测量仪器。
如今最主流的常用万用表是都是数字万用表，指针万用表很少用。
万用表的使用的注意事项(1)在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
(2)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
(3)在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量。
(4)万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
(5)万用表使用完毕，应将转换开关置于交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
欧姆挡的使用一、选择合适的倍率。
在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。
最好不使用刻度左边三分之一的部分，这部分刻度密集很差。
二、使用前要调零。
三、不能带电测量。
四、被测电阻不能有并联支路。
五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。
这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。
万用表测直流时一、进行机械调零。
二、选择合适的量程档位。
三、使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同。
测量时，应断开被测支路，将万用表红、黑表笔串接在被断开的两点之间。
特别应注意电流表不能并联接在被子测电路中，这样做是很危险的，极易使万表烧毁。
万用表的使用方法（图解）
万用表的使用方法（图解）
实际电源极性相反，此时红表笔接的是负极。
淘宝,数字万用表的使用方法详细图解,品质好货焕新!查看详情>>
END
万用表测电阻
•1
电阻的测量：将量程开关拨至Ω 的合适量程，红表笔插入V/Ω 孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示.1.这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
找m47万用表使用方法,上阿里巴巴查看详情>>广告
万用表测电流
•1
用万用表测量电流：首先选择量程，万用表直流电流档标有“mA”有1mA、1omA、100mA三档量程。
选择量程，应根据电路中的电流大小。
然后万用表应与被测电路串联。
应将电路相应部分断开后，将万用表表笔接在断点的两端。
最后正确读数，直流电流档刻度线仍为第二条，如选100mA档时，可用第三行数字，读数后乘10即可。
淘宝,fluke万用表使用方法图解,品质好货焕新!查看详情>>广告
万用表测电容
•1
用万用表测量电容：某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档。
测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据。
万用表使用方法及应用技巧
万用表的使用方法
单击此处添加文本具体内容，简明扼要地阐述你 的观点
1 使用前的 检查及准备
1在使用万用表前，请检查机壳。切勿使用已损坏的万 用表；检查是否有裂纹或缺少塑胶件；特别注意接头周 围的绝缘。 2检查测试表笔的绝缘是否损坏或表笔金属是否裸露在 外；检查测试表笔是否导通；请在使用万用表之前更换 已被损坏的测试表笔。 3用万用表测量已知的电压，确定万用表操作正常；请 勿使用工作异常的万用表。
04 阅读显示屏上的测出电阻。
电阻档位及表笔接法，显示屏有”MΩ”或 “KΩ”或“Ω”标记
通电性测试
通电性测试：当选中了电阻 模式，按两次黄色按钮可启 动通电性蜂鸣器。若电阻小 于50欧姆，蜂鸣器会发出 连续蜂鸣音，表示短路。若 万用表读数为0L,则表示开 路。
通电性测试 档位及表笔 接法，显示 屏有“”和 “Ω”标记
2.6 进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的 测试表笔，再断开公共测试表笔。
2.7 测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。
2.8 对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功 能来验证是否有交流电压存在。然后，选择等于或大于交流量程的直流电压。
4.5测量二极管
1
将旋转开关转到Ω。
2
按“黄色”功能按钮一次，启动二极管测试。
3
将红色表笔连接至
端子，黑表笔连接至COM端子。
4
将红色探针接到待测的二极管的正极，黑色探针接到负极。
5
读取显示屏上的正向偏压。
6
如果表笔极性与二极管极性相反，显示读数为0L。这可以用来区分二极管的正极和负极
万用表使用方法图解版
万用表万用表是一种多功能、多量程的测量仪表，电子电工技术中时刻离不开它。
一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测电容量、电感量及半导体的一些参数（如B）等。
若按显示方式简单区分，万用表可分为指针万用表和数字万用表。
数字万用表是一种多用途电子测量仪器，针对需要多功能、高分辨率、高精度和自动化测量的用户而设计的产品。
它们在具有准和稳的同时，集高速数据采集、自动化测量、任意传感器等多种功能于一身。
二.数字万用表的使用方法图--电阻的测量第一步：首先红表笔插入V Q孔黑表笔插入COM孔第二步：把旋转开关旋转到电阻的位置。
第三步：万用表的读数就是该电阻的阻值。
注意：量程的选择和转换。
量程选小了显示屏上会显示“ 1.此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0的数，此时应换用较之小的量程第一步：正确插入表笔，首先红表笔插入V Q孔黑表笔插入COM孔第二步：把万用表的旋转开关旋转到直流电压的位置第三步：用表笔的另一端和电池的正负极相对应。
第四步：读出显示器上的数据。
注意：把旋钮选到比估计值大的量程档，接着把表笔接电源或电池两端；保持接触稳定，数值可以直接从显示屏上读取。
第一步：红表笔插入V Q孑L,黑表笔插入COM孔第二步：量程旋钮打到V~适当位置。
第三步：将红黑表笔按如图方式插入到插座的孔内。
第四步：读出显示屏上显示的数据。
注意：测试市电时一定要把档位打到750V位置，测量档位一定要比要测试量的电压高，如不了解要测量的电压是多少伏，先用大的档位量，如量的值太小，再慢慢往小档位换。
第一步：断开电路。
第二步：黑表笔插入com端口，红表笔插入mA端口。
第三步：功能旋转开关打至A-（直流），并选择合适的量程第四步：断开被测线路，将数字万用表串联入被测线路中。
第五步：接通电路。
第六步：读出显示屏上的数据。
注意：估计电路中电流的大小。
若测量大于200mA的电流，则要将红表笔插入“ 20A'插孔并将旋钮打到直流“ 20A'档;若测量小于200mA的电流，贝U 将红表笔插入“200mA插孔，将旋钮打到直流200mA 以内的合适量程。
万用表使用说明
万用表使用说明万用表使用说明目录1、引言2、万用表概述3、万用表的基本操作3.1 电阻测量3.1.1 连接电路3.1.2 选择量程3.1.3 读取测量值3.2 电压测量3.2.1 连接电路3.2.2 选择量程3.2.3 读取测量值3.3 电流测量3.3.1 连接电路3.3.2 选择量程3.3.3 读取测量值3.4 频率测量3.4.1 连接电路3.4.2 选择量程3.4.3 读取测量值3.5 温度测量3.5.1 连接电路3.5.2 选择量程3.5.3 读取测量值4、万用表的维护与注意事项 4.1 清洁和存放4.2 正确操作4.3 防止过载4.4 定期校准5、常见问题解答6、附件1、引言本文档是针对万用表的使用说明，旨在帮助用户正确、安全地操作万用表，避免误操作和意外发生。
请用户在使用之前仔细阅读此文档，并按照说明进行操作。
2、万用表概述万用表是一种用于测量电阻、电压、电流、频率和温度等物理量的测试仪器。
它由电路主体、显示屏、旋钮、引线等组成，并且具备多种测量功能和量程选择。
3、万用表的基本操作本节将详细介绍万用表的基本操作步骤，包括电阻测量、电压测量、电流测量、频率测量和温度测量。
3.1 电阻测量3.1.1 连接电路：将被测电阻两端与万用表的电阻测量接口连接。
3.1.2 选择量程：根据被测电阻的范围选择合适的量程档位。
3.1.3 读取测量值：观察万用表的显示屏，读取电阻测量值，并记录或使用。
3.2 电压测量3.2.1 连接电路：将被测电路与万用表的电压测量接口连接。
3.2.2 选择量程：根据被测电压的范围选择合适的量程档位。
3.2.3 读取测量值：观察万用表的显示屏，读取电压测量值，并记录或使用。
3.3 电流测量3.3.1 连接电路：将被测电路与万用表的电流测量接口连接。
3.3.2 选择量程：根据被测电流的范围选择合适的量程档位。
3.3.3 读取测量值：观察万用表的显示屏，读取电流测量值，并记录或使用。
万用表使用说明
万用表使用说明1.0目的明确万用表的使用规范2.0适用范围适用于万用表的操作3.0作业内容3.1.直流电压和交流电压测量将红表笔插入“VΩMA”插孔,黑表笔插入“COM”插孔,置功能量程选择开关于“Ｖ”或“Ｖ∽”位置,然后将测试笔正确可靠接触被测线路或被测源.3.2.电阻测量红表笔插入“VΩMA”插孔,黑表笔插入“COM”插孔,置功能量程选择开关于“Ω”档位,然后将测试笔正确可靠接触被测原件两端线路,测量时被测线路电源必须断开3.3通断测试将红表笔插入“VΩMA”插孔,黑表笔插入“COM”插孔,置功能量程选择开关于“‧>>> ”檔位,再将测试笔正确可靠接触被测线路,当被测线路阻值低于50Ω时,仪表内置蜂鸣器连续发声,测试时被测电路电源必须断开3.4二极管检测将红表笔插入“VΩMA”插孔,黑表笔插入“COM”插孔,置功能量程选择开关于“→”档位,再将测试表笔的红﹑黑端分别连接被测二极管的正极(＋)和负极(－).显示器上将显示出被测二极管的正向压降值,如果将被测二极管的正﹑负极交换连接测试表笔的红﹑黑端,即正极(＋)连黑表笔,负极(－)连红表笔,则仪表显示超量程因本公司的员工在使用时只作以上四项测试,故不再作另外说明4.0注意事项：4.1 在进行电压测量之前,请确定功能量程选择开关的正确位置,测试笔正确连接4.2随时注意选择功能量程选择开关的正确量程档位,如果对被测量事先不能估计时,最高量程开始向下选择,直至选到一个合适量程4.3注意进行测量时不能超过技术指标中规定的过载极限值4.4旋转功能量程选择开关,使仪表处于开机状态,如果显示“BATT”符号,则说明电池电压已偏低,需要更换电池,然后再进行测量4.5在使用手动量程控制进行测量时,当听见仪表内置蜂鸣器断续发声,并且显示器上显示“OL”时,应立即将量程设置在高端。
PNG VC103万用表使用说明
PNG VC103万用表使用说明PNG VC103万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般PNG VC103万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。
1．PNG VC103万用表的结构（500型）PNG VC103万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）PNG VC103万用表表头它是一只高灵敏度的磁电式直流电流表，PNG VC103万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）PNG VC103万用表测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）PNG VC103万用表转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．PNG VC103万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
最全的万用表使用手册
最全万用表使用手册最全万用表使用方法一、指针表和数字表选用：1、指针表读取精度较差，但指针摆动过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量大小（比如测电视机数据总线（SDL）在传送数据时轻微抖动）；数字表读数直观，但数字变化过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压1.5V，一块是高电压9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V电池。
在电阻档，指针表表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管加速级电压时测量值会比实际值低很多）。
数字表电压档内阻很大，至少在兆欧级，对被测电路影响很小。
但极高输出阻抗使其易受感应电压影响，在一些电磁干扰比较强场合测出数据可能是虚。
4、总之，在相对来说大电流高电压模拟电路测量中适用指针表，比如电视机、音响功放。
在低电压小电流数字电路测量中适用数字表，比如BP机、手机等。
不是绝对，可根据情况选用指针表和数字表。
二、测量技巧（如不作说明，则指用是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量大小：可凭经验或参照相同容量标准电容，根据指针摆动最大幅度来判定。
所参照电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V 电容可用一个100μF/25V电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。
万用表的使用方法和技巧.doc
一：万用表的使用方法（1）熟习表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）依据被丈量的种类及大小，选择变换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的地点。
（5）丈量电压：丈量电压（或电流）时要选择好量程，假如用小量程去丈量大电压，则会有烧表的危险；如果用大批程去丈量小电压，那么指针偏转太小，没法读数。
量程的选择应尽量使指针偏转到满刻度的左右。
假如早先不清楚被测电压的大小时，应先选择最高量程挡，而后渐渐减小到适合的量程。
A沟通电压的丈量：将万用表的一个变换开关置于交、直流电压挡，另一个变换开关置于沟通电压的适合当程上，万用表两表笔和被测电路或负载并联即可。
B直流电压的丈量：将万用表的一个变换开关置于交、直流电压挡，另一个变换开关置于直流电压的适合当程上，且“+表”笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+表”笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，简单撞弯指针。
（ 6）测电流：丈量直流电流时，将万用表的一个变换开关置于直流电流挡，另一个变换开关置于 50uA 到 500mA 的适合当程上，电流的量程选择和读数方法与电压相同。
丈量时一定先断开电路，而后依据电流从“+到”“-”的方向，将万用表串连到被测电路中，即电流从红表笔流入，实质值＝指示值×量程 / 满偏（7）测电阻：用万用表丈量电阻时，应按以下方法 * 作：A选择适合的倍率挡。
万用表欧姆挡的刻度线是不平均的，因此倍率挡的选择应使指针逗留在刻度线较稀的部分为宜，且指针越靠近刻度尺的中间，读数越正确。
一般状况下，应使指针指在刻度尺的间。
B欧姆调零。
丈量电阻以前，应将 2 个表笔短接，同时调理“欧姆（电气）调零旋钮”，使指针恰好指在欧姆刻度线右侧的零位。
假如指针不可以调到零位，说明电池电压不足或仪表内部有问题。
而且每换一次倍率挡，都要再次进行欧姆调零，以保证丈量正确。
万用表的使用方法详解
万用表的使用方法详解对于电工电子技术工程人员来说，万用表是再熟悉不过的通用检测工具了，是必不可少也是最基础的检测测量工具。
以前万用表也称之为“三用表”，这是因为当初的万用表只有测量电阻、电压、电流这三项功能。
现在几乎听不到这样叫的了，因为现在的万用表功能越来越多，如测量电感量、电容量、频率、晶体管参数等，所以称其为“万用表”。
万用表分为指针式万用表和数字式万用表，本文介绍一下指针式万用表的工作原理和基本的使用方法，以测量电阻、电压和电流为例。
万用表的工作原理万用表的基本工作原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。
当微小电流通过表头，就会有电流指示。
但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。
下面一一介绍。
a.测直流电流原理。
如图 1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
b.测直流电压原理。
如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。
改变倍增电阻的阻值，就能改变电压的测量范围。
c.测交流电压原理。
如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。
扩展交流电压量程的方法与直流电压量程相似。
d.测电阻原理。
如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。
改变分流电阻的阻值，就能改变电阻的量程。
万用表的使用方法以105型指针式万用表为例，它的表盘如右图所示。
通过转换开关的旋钮来改变测量项目和测量量程。
机械调零旋钮用来保持指针在静止处在左零位。
“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。
105型万用表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
●按键：HOLD/Hz/DUTY/ / /RELΔ(只直流电压和电容量程) ●电源：纽扣型电池 LR44（SR44）1.5V×2
●电池低电压警告：≤2.4V±0.2V，显示
标志。
●尺寸：190(L) ×39(W) ×31(D) mm
●重量：大约 100g（包括电池）
●使用场所：海拔 2000 米以上，室内。
警告 ●在使用这台仪表前，通读并理解说明书中的操作指南。 ●保持这本说明书常在手边，确保随时可参阅。 ●这台仪表只用于测量指定设备。 ●理解并遵守这本说明书中的安全操作说明。 仪表上 标志，提醒用户在安全操作这台仪表事，必须参阅这本说明书中的相关操作说明。务必阅读说明 书中 标志后的操作说明。
危险：表示操作不当可能会导致严重或致命的伤害。 警告：表示操作不当可能会导致严重或致命的伤害。 小心：表示操作不当可能会导致人身伤害或仪表的毁坏。 请参考以下仪表和说明书中的标志说明 用户必须参考说明书中的相关内容 含双绝缘或加强绝缘的仪表
导通测试
1.正向
阴极
阳极
2.反向
阴极
阳极
（例）显示正向电压
（例）显示“OL”
注意 ●当二极管正向电压超出 0.3V~1.5V 范围，不可进行测量。
按下 SELECT 键进行导通测试。将触头与测试引线接在被测设备上。导通良好时，会发出蜂鸣声（≤ 120Ω）。显示器会显示 400Ω以内的电阻值。
）
当电池电压低于 2.4V±0.2V，液晶显示器中将会显示“
●笔灯
”标志。
将功能开关转到“LIGHT”位置，打开笔灯，转动开关到合适的功能位置。（开关位置在“LIGHT”位置时， 无法进行测量）将开关转到 OFF 位置，关闭笔灯。
○1 打开笔灯
○3 测关量闭功笔能灯
○2 选择测量功能
●液晶显示器背光灯
接到负极（-）或地。 ③防护罩：保护触针，便于安全。 ④笔灯 ⑤保护栏 ⑥功能开关
：关闭电源（不消耗电池电量） ：交流电压（ACV） 频率（Hz）
占空（%）
： 直流电压（DCV）
通过按“SELECT”键转换。 RELΔ（显示相对值）
通过按“SELECT”键转换。
：电阻
二极管测试
导通测试
： 电容
RELΔ相对值
小心
●测量前，将量程开关转到适当的位置。 ●不要将仪表暴露在阳光、高温、潮湿、露水的环境里。 ●这台仪表设计适于市内使用，温度在 0℃～40℃之间不会损坏仪表的安全特性。 ●这台仪表无防水、防尘功能。不要在充满灰尘或容易潮湿的环境内使用此表。否则，仪表可能会出现故
障。 ●使用后，将量程开关转到“OFF”档。仪表长期不使用或储藏时，移去电池。
●工作温度与湿度：0℃ ～40℃ 相对湿度: ≤85%
●储存温度与湿度：-20℃ ～60℃ 相对湿度: ≤85%
●附件：携带箱×1、纽扣型电池 LR44（SR44）1.5V×2、说明书×1
●标准（安全）： IEC61010-1：2001、IEC61010-031：2002、EN61326：2001
3-3 电气特性
将功能开关转到“ ”档。 如下图所示，为了测量交流电压，将触头与测试引线接到交流电路上。
按下 SELECT 键，并选择频率量程进行频率测量。这时，显示器中会显示“Hz”单位
●下面的测量可通过按下 SELECT 键来实现
交流电压
频率
占空比
按下 SELECT 键，并选择占空比量程进行占空比测量。（脉宽/脉冲周期）。这时，显示器中会显示“%” 单位。
●下面的测量可通过按下 SELECT 键来实现。
（相对值） 显示器中显示“Δ”标志 6-3 电阻测量、二极管/导通测试 将功能开关转到“ ”档。 如下图所示，将触头与测试引线接在被测设备上。
按下 SELECT 键进行二极管测试 将触头与被测引线接在被测设备上。当确认显示如下所示，则二极管良好。
●下面的测量可通过按下 SELECT 键来实现。 二极管测试
使用说明
感谢您购买 KEW 1030。 使用仪表前，通读并理解说明书内容，确保操作的安全性。
笔式万用表
KEW 1030
1. 安全警告
这台仪表符合国际安全标准 IEC 61010-1：测量电气设备的安全必备品，出厂前产品检验完全合格。这个 说明书里包括警告和安全的规则，用户必须严格遵守以确保操作安全。因此，在使用此仪表前，务必要通 读这些操作说明。
●操作方法：ΔΣ
●显示：液晶显示（最大 3999）/单位/标志
●超量程显示：超出测量范围会显示“OL”。（除了交流/直流 600V 量程）
●量程开关：全自动量程
（导通测试、二极管测试、占空量程为单量程）
自动切换到上面量程：≥4000
自动切换到下面量程：≤360
●采样速度：2 次每秒
●功能：OFF/交流/直流/Ω/电容
●温度与湿度范围（保证精度）：23℃±5℃ ，相对湿度: ≤85%
●电源电压范围（保证精度）：3.4V 直到显示
标志。
●绝缘电阻：≥10 MΩ/直流 1000V
●耐压：交流 5.55kVrms,正弦波（50/60Hz 每分钟）
●过载保护 ： 720V（交流/直流）每 10 秒，电压功能档
（过电压保护）600V（交流/直流）每 10 秒，所有量程档
5Hz
自动量程
50Hz 500Hz 5kHz
±0.1%rdg±5dgt 可测量的输入：
≥1.5Vrms
50kHz
200kHz
占空（脉宽/脉冲周期） 0.1～99.9%
±2.5%rdg±5dgt(保证精确度 10 kHz)
注意：以下是用于上面表格中的缩写。
●rdg 是“reading”的缩写，它表示一个测量的显示值。
注意： ●在交流电压功能档，移去输入后，显示器中可能会保持显示值。 ●将测试引线（负端）接在被测电路的接地端，如果被测电路没有接地端，可接在任一适当的位置。 ●测量频率和占空比时，可测量的最小输入约为 1.5Vrms。 6-2 测量直流电压
将量程开关转到“ ”位置。
如下图所示，将触头接在被测设备的正极（+），将测试引线接在被测设备的负极（-）。当测试引线接到 正极端，显示器会显示“-”标志。
按下 SELECT 键显示一个 REL 值。 按下这个键并存储初始测量值，然后，显示器中会显示存储值与测量值之间的差异。当开启这个功能时， 自动量程功能将不起作用。保持初始选择量程。相对值允许在以下的范围：
测量范围 = 此量程的满刻度 – 存储值 可通过再次按下这个键或将功能开关旋转到其它档，取消 REL 相对功能。
6 测量
危险
为防止个人触电事故或损坏仪表，务必遵守以下操作说明。 ●最大额定测试电压为交流/直流 600V。不要进行超量程测量。 ●测量中，不要转动功能开关。 ●移去底壳时，不要进行测量。
●将您的手指放在仪表和测试引线的障阻后（见 4-1）。 ●测量时，当心不要将被测线路与仪表或测试引线的金属部分短路。 ●不要用此仪表在高压电路上进行电阻测量、二极管测试、导通测试或电容测量。 6-1 交流电压、频率和占空比测量
自动量程 电池低电量警告 二极管测试 导通测试
直流 交流 极性
保持
单位 单位
4-2 防护罩
小心
●不要对触头或防护罩使大力。 ●当拉出或收回防护罩时，当心被触头弄伤。 当移动或储存仪表时，拉出防护罩将触头罩起来。
拉出防护罩的方法 捏住防护罩末梢，将其向触头方向拉出，然后如下图所示旋转 90 度，使防护罩上的标志与仪表主体上的相 吻合。
除了 OFF 档，在任何位置按住 HOLD 键至少 2 秒，液晶显示器背光灯就会打开，再次按住这个键至少两
秒或将开关转到 OFF 档，就可关闭背光灯。
注意：
●笔灯和液晶显示器背光灯不会自动关闭，不需要使用时，请将它们关闭。
●当打开/关闭液晶显示器背光灯，液晶显示器中会显示“ ”标志，并且保持功能被激活。按下 HOLD 按钮一段时间后可取消此功能，并进行下一个测量。
交流 直流 使用前，通读并理解说明书中的安全说明。
危险
●测量的电路电压值不可以超过 600V。 ●不要在存在可燃性气体的环境里进行测量，否则，使用仪表时可能会产生的火花将会引起爆炸。 ●不要在仪表表面或您的手潮湿的情况下使用此表。否则，你可能会触电。 ●测量时，不要打开电池盖。
警告
●在不正常的情况下不要进行测量，例如：仪表机体损坏，仪表或测试引线金属部件的裸露。 ●不要在仪表上装替换部件或对仪表进行改造。如果仪表损坏，将仪表返回当地经销商进行检修。
收回防护罩的方法 捏住防护罩末梢，将其向触头方向拉后，如下图所示旋转 90 度，这时，防护罩会自动隐藏，露出触头（阳 极端）。 4-3 储存测试引线的方法 测试引线可储存在仪表后端的分隔仓内。线可绕在线架上。
5 功能
●自动量程（AUTO） 根据输入信号，可自动选择一个合适的量程。当开启这个功能时，显示器中会显示“AUTO”标志。这个 功能不适于二极管测试、导通测试、占空比测量，并且不显示“AUTO”标志。 ●保持功能（ ） 显示器中可保留被测值（不适于频率测量）。
●自动关机功能。
（电压高于 600V）。
●测试引线可缠绕在后备仓中。
●触针可由独特的防护罩保护，便于安全。
3.性能规格
3-1 精确度<保证温度与湿度：23±5℃，45～85%相对湿度（*1）>
功能
量程
精确度
交流
4V
±1.3%rdg±5dgt（50/60Hz）
最大输入电压
直流 600V 交流 600 Vrms
●dgt 是“digit”的缩写，它表示显示值的最右边的一位数。 ●（*1）除了欧姆档的 40MΩ档。 ●（*2）在电压功能档，按下 SELECT 键可取消自动量程功能。如再次测量电压，将功能开关重新转到 OFF 档，然后再设置到电压功能。
