ASD探测器使用说明书
ASD光谱仪操作技术规范要求
ASD光谱仪操作技术规范要求中国国土资源航空物探遥感中心二〇一〇年一月八目次1 前言 (1)2 适用范围 (1)3 引用标准 (1)4 仪器要求 (1)4.1 仪器技术参数 (1)4.2 仪器定标 (2)4.3 反射参考板 (2)4.4 定标报告 (3)5 测量要求 (3)5.1 野外测量要求 (3)5.2 室内测量要求 (4)5.3 测量步骤 (4)IASD光谱仪操作技术规范要求1前言岩矿光谱野外测量仪器必须性能稳定、携带方便、数据提取简便易行。
仪器的波长范围、光谱分辨率、采样间隔、波长准确度、测量精确度、信噪比等主要技术指标应满足使用要求。
同时仪器的操作也至关重要，严重影响着测量数据的质量，乃至整个试验场建设的成败。
基于此，对野外岩矿光谱测量时ASD仪器的操作及注意事项需做出说明。
2 适用范围2.1 本要求主要是对便携式光谱辐射计（简称：ASD野外光谱仪）的相关仪器参数、仪器及反射参考板的标定、ASD仪器的常规操作步骤以及室外和室内测量要求等因素进行了说明。
2.2 本要求主要是适用于植被稀少的裸露－半裸露区域野外岩矿光谱测量和室内试验室岩矿样品的光谱测量。
3 引用标准本要求的编写中引用的技术规范及技术标准主要有：GJB 4029-2000 光谱测量规程GJB 4235-2001 光谱测量仪器技术要求4 仪器要求4.1 仪器技术参数4.1.1 光谱范围：350-2500nm。
4.1.2 光谱分辨率：3nm（350-1000nm），10nm（1000-2500nm）。
4.1.3 采样间隔：1.4nm（350-1000nm），2nm（1000-2500nm）。
4.1.4 最快采样速度：100ms、17ms。
4.1.5 数据间隔：1nm；重复性：优于0.3％。
4.1.6 波长精度：+/-1nm；波长重复性：+/-0.02nm。
4.1.7 杂散光：优于0.02％（350-1000nm），优于0.1％（1000-2500nm）。

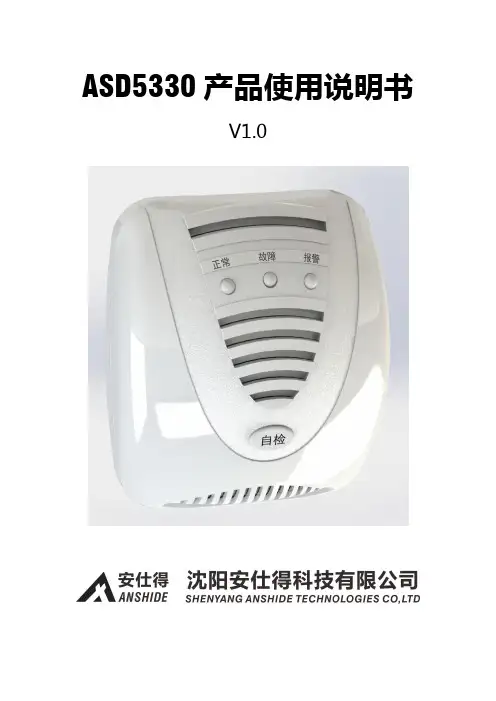

ASD5330点型可燃气体探测器使用说明书2015
ASD5330产品使用说明书V1.0目 录一、产品简介： (2)二、技术特点及使用范围： (2)三、执行标准： (2)四、主要技术参数： (2)五、探测器结构： (3)六、探测器的安装： (3)七、设置使用说明： (5)1、指示灯蜂鸣器状态说明： (5)2、设置操作说明： (5)3、故障分析及处理： (6)八、日常使用维护： (7)九、售后服务： (7)十、产品装箱单： (7)一、产品简介：ASD5330系列是测量范围为0~100%LEL的点型可燃气体探测器，适用于可能存在燃气泄漏的非防爆性民用住宅、工业及商业场所。
并可以通配接安仕得系列报警控制器，可以实现集中远程监控室内燃气浓度，当泄漏浓度到达报警设定值时，发出声光报警信号，并自动控制电磁阀切断气源、自动控制排风扇启动排风，可有效预防因燃气泄漏可能造成的爆炸、火灾、中毒、窒息等恶性事故的发生。
二、技术特点及使用范围：1、探测器采用壁挂方式安装，安装简单，接线方便。
2、探测器电源及总线部分均采用无极性方式设计，总线采用抗干扰防静电保护电路，保证探测器长期稳定工作。
3、探测器采用高精度半导体气体探测传感器，灵敏度高，选择性好，抗干扰性强。
具备传感器自动故障报警功能。
4、探测器报警时可发出声光报警信号，并自带一路联动输出节点可配接DC12V脉冲燃气电磁阀或一路干节点输出。
5、探测器具有全温度补偿功能，可自动修正温度变化对检测浓度的影响。
三、执行标准：GB15322.1-2003《可燃气体探测器第一部分：测量范围为0~100%LEL的点型可燃气体探测器》四、主要技术参数：产品名称： 测量范围为0~100%LEL的点型可燃气体探测器产品型号： ASD5330检测原理：平面半导体式检测气体：甲烷（天然气）检测量程：0~100%LEL工作电压：DC24V±10V采样方式：扩散型工作功耗：≤1.5W正常监视≤3W 报警状态报警浓度 6%LEL ±3%LEL 响应时间 ≤30秒报警方式： 声光报警 恢复时间 ≤30秒通信方式：ABUS四总线通信（B）通信距离：≤1500米(1.5mm2)工作温湿度：-0℃~+55℃，≤93%RH 压力范围： 86kPa~106kPa探测器净重：150g 传感器寿命 5年（典型值）输出方式： 1组DC12V 脉冲电磁阀输出（1000μF电容放电）或一组无源继电器输出 外形尺寸： ﹙长×宽×高﹚108mm×95mm×45mm五、探测器结构：ASD5330探测器结构由探测器及安装挂板2部分组成，其结构特征如（图1）所示：图1六、探测器的安装：探测器采用扩散方式进行采样，探测器应安装在可探测到被测气体的最佳位置，可参考图2所示位置。
安科瑞电气股份有限公司ASD开关柜综合测控装置ASD100-ASD320安装使用说明书
032ASD开关柜综合测控装置ASD switch cabinet integrated measuringand control device安装使用说明书V3.6Installation and operation instruction V3.6安科瑞电气股份有限公司Acrel Electric Co., Ltd.1安装使用指南1 Installation and operation guide1.1产品概述1.1 Product overviewASD系列开关柜综合测控装置用于3~35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
具有一次回路模拟图及开关状态指示，高压带电显示及核相，自动温湿度控制，加热回路故障告警，无线测温，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。
产品按功能分为ASD100、ASD100G、ASD200、ASD300、ASD310、ASD320六种型号。
ASD series switch cabinet integrated measuring and control device is used for 3-35kV indoor switch cabinet, applying to centrally installed switchgear, trolley cabinet, fixed switchgear, ring main unit and other various switch cabinets. With primary circuit mimetic diagram and switch status indicator, HV live displaying and nuclear phase, automatic temperature and humidity control, heating circuit fault alarm, wireless temperature measurement, body induction auto lighting, voice prompt, electrical parameter measurement and RS485 communication interface and other numerous functions, it has integrated operation and display into one. The product is classified into ASD100, ASD100G, ASD200, ASD300, ASD310, ASD320 six models according to its function.1.2型号说明1.2 Description of types图1.1 ASD系列产品命名规则Figure1.1 ASD Series Product naming rule1.3产品型号及功能1.3 Product model and function表1 ASD系列产品型号及功能Table1 ASD Series Product specification and functions 112mm×172mm 220mm×165mm无线测温Wireless temperature measurement 无None 无None可选Optional无None 可选Optional主回路电力参数测量Measure and display of power parameter 无None 无None标配Standard无NoneRS485通讯接口Communicationport无None 标配Standard1.4技术指标1.4 Technical indexes表2 ASD系列技术指标Table2 ASD Series Technical data项目Item指标ValueASD100/ASD100GASD200 ASD300 ASD310 ASD320额定输入Rated input接线方式Wiring mode————3P3L或3P4L3P3L or3P4L————电压V oltage————100V ————电流Current————5A ————频率frequency————50Hz ————准确度Accuracy rating电流、电压V oltage、Current————0.5级0.5 class————有功功率Active power无功功率Reactive power————1级1 class————电能Energy————1级1 class————环境温度Environmenttemperature±2℃±1℃相对湿度Relative humidity±10% ±5%装置工作电源Device Working powerAC 85~265V，DC 100~300V功耗Power consumption辅助电源Auxiliary power≤5V A ≤6V A ≤8V A电压输入V oltage input————≤0.5V A ——1.5产品安装 1.5 Product installationASD 系列开关柜综合测控装置采用面板嵌入式安装，首先柜体盘面上制作规定尺寸的长方形槽孔，装置取下支架后嵌入槽孔，再用支架固定即可。
ASDX系列压力传感器说明书
ASDXRRX015PDAA 5ASDXAVX100PGAA5ASDXAVX100PGAA5ASDXAVX015PGAA5ASDXACX030PA7A5±DESCRIPTIONThe ASDX Series is a Silicon Pressure Sensor offering either an I 2C or SPI digital interface for reading pressure over the specified full scale pressure span and temperature range.The ASDX is fully calibrated and temperature compensated for sensor offset, sensitivity, temperature effects and non-linearity using an on-board Application Specific Integrated Circuit (ASIC). Calibrated output values for pressure are updated at approximately 1 kHz.The standard ASDX is calibrated over the temperature range of 0 °C to 85 °C [32 °F to 185 °F]. The sensor is characterized for operation from a single power supply of either 3.3 Vdc or 5.0 Vdc.These sensors are available to measure absolute, differential and gage pressures. The absolute versions have an internal vacuum reference and an output value proportional to absolute pressure. Differential versions allow application of pressure to either side of the sensing diaphragm. Gage versions are referenced to atmospheric pressure and provide an output proportional to pressure variations from atmosphere.The ASDX Series sensors are intended for use with non-corrosive, non-ionic working fluids such as air and dry gases. They are designed and manufactured according to standardsin ISO 9001.FEATURESOutput options: I 2C- or SPI-compatible 12-bit digitalPrecision ASIC conditioning and temperaturecompensated over 0 °C to 85 °C [32 °F to 185 °F]temperature rangeLow operating voltageAbsolute, differential and gage typesPressure ranges from 10 inches H 20 to 100 psiStandard calibrations in inches H 20, cm H 20, psi, mbar,bar, kPaTotal error band of ±2.0% of full scale span maximumRoHS compliantPOTENTIAL APPLICATIONSFlow calibratorsVentilation and air flow monitorsGas flow instrumentationSleep apnea monitoring and therapy equipmentBarometryPneumatic controls HVAC2/sensingTable 1. Absolute Maximum Ratings 1 ParameterMin Max Unit Supply voltage (V supply ) -0.3 6.0 Vdc Voltage to any pin-0.3 V supply + 0.3Vdc Digital clock frequency: I 2C SPI100 50 400 800 kHz ESD susceptibility (human body model) 3 - kV Storage temperature-50 [-58]125 [257] °C [°F] Lead temperature (2 s to 4 s)- 250 [482] °C [°F] External capacitance between V supply and ground 2 100 470nFTable 2. Operating Specifications ParameterMin. Typ. Max. Unit Supply voltage: (V supply )3 3.3 Vdc 5.0 VdcSensors are either 3.3 Vdc or 5.0 Vdc per the Order Guide (see Figure 1).3.04.75 3.345.04 3.6 5.25VdcSupply current2.03.5 5.0 mA Compensated temperature range 5 0 [32] - 85 [185] °C [°F] Operating temperature range 6 -20 [-4]- 105 [221] °C [°F]Overpressure 7 2X operating pressure range minimum Burst pressure 83X operating pressure range minimumStartup time (power up to data ready) - 2.8 7.3 ms Response time- 0.46 - ms I 2C or SPI voltage level low - - 0.2 V supply I 2C or SPI voltage level high0.8 - - V supply Pull-up on SDA and SCL (I 2C output only) 1 - - kOhm Total error band 9 - - 2.0 %FSS 10 Output resolution12- - bitsTable 3. Environmental Specifications Parameter Characteristic Humidity 0% to 95% RH non-condensing Vibration 10 G at 20 Hz to 2000 Hz Shock 100 G for 11 ms Life 1 million cycles minimum Table 4. Wetted Materials 11 Parameter Port 1 (Pressure Port)12 Port 2 (Reference Port)12 Covers glass-filled PBT glass-filled PBT Adhesives silicone silicone and epoxy Electronic components silicon and glass silicon, glass, and goldNotes:1. Absolute maximum ratings are the extreme limits that the device will withstand without damage to the device.2. An external bypass capacitor is required across the supply voltage (Pins 6 and 3 – see Figure 4) as close to the sensor supply pin as possiblefor correct sensor operation.3. Ratiometricity of the sensor (the ability of the output to scale to the input voltage) is achieved within the specified operating voltage for eachoption. Other custom supply voltages are available, please contact Honeywell Customer Service.4. The sensor is not reverse polarity protected. Incorrect application of excitation voltage or ground to the wrong pin may cause electrical failure.5. The compensated temperature range is the temperature range (or ranges) over which the sensor will produce an output proportional topressure within the specified performance limits.6. The operating temperature range is the temperature range over which the sensor will produce an output proportional to pressure but may notremain within the specified performance limits.7. Overpressure is the maximum pressure which may safely be applied to the product for it to remain in specification once pressure is returned tothe operating pressure range. Exposure to higher pressures may cause permanent damage to the product.8. Burst pressure is the maximum pressure that may be applied to any port of the product without causing escape of pressure media. Productshould not be expected to function after exposure to any pressure beyond the burst pressure.9. Total error band is the maximum deviation in output from ideal transfer function over the entire compensated temperature and pressure range.Includes all errors due to offset, full scale span, pressure non-linearity, pressure hysteresis, repeatability, thermal effect on offset, thermal effect on span and thermal hysteresis. Specification units are in percent of full scale span (%FSS).10. Full scale span (FSS) is the algebraic difference between the output signal measured at the maximum (Pmax.) and minimum (Pmin.) limits ofthe pressure range.11. Consult Honeywell Customer Service for detailed material information.12. For AC pressure p ort configuration, the “pressure” and “reference” ports are reversed.Honeywell Sensing and Control3Figure 1. Nomenclature and Order GuideASDX_ __ _ _ _ _ __Power Supply Voltage3 = 3.3 Vdc 5 = 5.0 VdcPackage Selection13Calibration SelectionSeriesGage -010NG = 10 in H 2O-025CG = 25 cm H 2O 001PG = 1 psi 005PG = 5 psi 015PG = 15 psi 030PG = 30 psi 100PG = 100 psi -025MG = 25 mbar 050MG = 50 mbar 100MG = 100 mbar 200MG = 200 mbar 500MG = 500 mbar 001BG = 1 bar 002BG = 2 bar 007BG = 7 bar 003KG = 3 kPa 004KG = 4 kPa 005KG = 5 kPa 010KG = 10 kPa 020KG = 20 kPa 050KG = 50 kPa 100KG = 100 kPa 200KG = 200 kPa 700KG = 700 kPaDifferential 005ND = ±5 in H 2O 010ND = ±10 in H 2O 015CD = ±15 cm H 2O 025CD = ±25 cm H 2O 001PD = ±1 psi 005PD = ±5 psi 015PD = ±15 psi 030PD = ±30 psi -015MD = ±15 mbar 025MD = ±25 mbar 050MD = ±50 mbar 100MD = ±100 mbar 200MD = ±200 mbar 500MD = ±500 mbar 001BD = ±1 bar 002BD = ±2 bar -003KD = ±3 kPa 004KD = ±4 kPa 005KD = ±5 kPa 010KD = ±10 kPa 020KD = ±20 kPa 050KD = ±50 kPa 100KD = ±100 kPa 200KD = ±200 kPa - Absolute - -- - --015PA = 15 psi 030PA = 30 psi 100PA = 100 psi ------001BA = 1 bar 002BA = 2 bar 007BA = 7 bar ------100KA = 100 kPa 200KA = 200 kPa 700KA = 700 kPaPressure Range 16, 17, 18Transfer Function Limits 14A = 10% to 90% calibrationB = 5% to 95% calibrationOutput Type 15S = SPI2 = I 2C, Address 0x283 = I 2C, Address 0x384 = I 2C, Address 0x485 = I 2C, Address 0x586 = I 2C, Address 0x687 = I 2C, Address 0x78_Pressure PortAV = Axial port on top, vented cover on bottomRR = Radial port on top, radial port on bottomAC = Axial port, sealed cover (commonly used for absolute)RV = Radial port, singleFuture OptionX13. Other package combinations are possible, please contact Honeywell Customer Service.14. The transfer function limits define the output of the sensor at a given pressure input. By specifying the output signal at the maximum (Pmax.)and minimum (Pmin.) limits of the pressure range, the complete transfer curve for the sensor is defined. See Figure 2 for a graphicalrepresentation of each calibration. For the 12-bit digital output, Table 6 provides the output of the sensor at significant percentages. These outputs are valid at the rated input voltage of the sensor.15. The output type defines which communication protocol the sensor uses to communicate. Available protocols are I 2C or half duplex SPI (sensoracts only as a slave). This communication protocol is not field selectable, and must be defined when ordering the sensor. 16. Custom pressure ranges are available, please contact Honeywell Customer Service.17. The pressure units (inches H 20, cm H 20, psi, mbar, bar, kPa) define the units used during calibration and in the application. 18. See Table 5 for an explanation of sensor types.4 /sensingTable 5. Sensor Types Type DescriptionAbsoluteOutput is proportional to difference between applied pressure and built-in reference to vacuum (zero pressure). GageOutput is proportional to difference between applied pressure and atmospheric (ambient) pressure.DifferentialOutput is proportional to difference between pressure applied to each of the pressure ports (Port 1 – Port 2).Figure 2. Transfer Functions and Limits A Calibration, 10% to 90%B Calibration, 5% to 95%Table 6. Sensor Output at Significant Percentages% Output Digital Counts (dec)Digital Counts (hex)0% 0 0x0000 5% 819 0x0333 10% 1638 0x0666 50% 8192 0x2000 90% 14746 0x399A 95% 15565 0x3CCD 100% 16383 0x3FFFFigure 3. Completed Catalog Listing Example ASDXAVX001PG2A3: AV pressure port, 1 psi gage, I 2C output (Address 0x28), 10% to 90% calibration at 3.3 Vdc operation.ASDXAVX001PG2A3 Output vs PressureHoneywell Sensing and Control5Figure 4. Dimensional Drawings (For reference only: mm [in].)AV Package (Legacy G2)RR Package (Legacy D4) AC Package (Legacy A2)RV PackageTable 7. PinoutI 2C SPI Pin Definition Type DescriptionPin Definition Type Description1 SDA digital I/O serial bidirectional data; data is clocked in or out on clock edge of SCL1 MISO digital output “Master In Slave Out” - serial output data; data is clocked out on clock edge of SCK2 SCL digital input serial clock input; used to clock data on SDA 2 SCK digital input serial clock input; used to clock data on MISO3 GND supply power supply ground 3 GND supply power supply ground4 N/C not used do not connect in the application4 N/C not used do not connect in the application5 SS digital output interrupt signal (conversion complete output) 5 SS digital input slave select6 Vsupply supply power supply source 6 Vsupply supply power supply source7 N/C not used do not connect in the application7 N/C not used do not connect in the application8N/Cnot useddo not connect in the application8N/Cnot useddo not connect in the applicationSensing and Control Honeywell1985 Douglas Drive NorthGolden Valley, MN 55422 /sensing 008095-11-EN IL50 GLO Printed in USAJuly 2010Copyright © 2010 Honeywell International Inc. All rights reserved.WARNINGWARRANTY/REMEDYHoneywell warrants goods of its manufacture as being free of defective materials and faulty workmanship. Honeywell’s standard product warranty applies unless agreed to otherwise by Honeywell in writing; please refer to your order acknowledgement or consult your local sales office for specific warranty details. If warranted goods are returned to Honeywell during the period of coverage, Honeywell will repair or replace, at its option, without charge those items it finds defective. The foregoing is buyer’s sole r emedy and is in lieu of all other warranties, expressed or implied, including those of merchantability and fitness for a particular purpose. In no event shall Honeywell be liable for consequential, special, or indirect damages.While we provide application assistance personally, through our literature and the Honeywell web site, it is up to the customer to determine the suitability of the product in the application.Specifications may change without notice. The information we supply is believed to be accurate and reliable as of this printing. However, we assume no responsibility for its use.WARNINGMISUSE OF DOCUMENTATIONThe information presented in this product sheet is forreference only. Do not use this document as a productinstallation guide.Complete installation, operation, and maintenanceinformation is provided in the instructions supplied witheach product.Failure to comply with these instructions could result in death or serious injury.SALES AND SERVICEHoneywell serves its customers through a worldwide network of sales offices, representatives and distributors. For application assistance, current specifications, pricing or name of the nearest Authorized Distributor, contact your local sales office or:E-mail:*********************Internet: /sensingPhone and Fax:Asia Pacific +65 6355-2828; +65 6445-3033 FaxEurope +44 (0) 1698 481481; +44 (0) 1698 481676 Fax Latin America +1-305-805-8188; +1-305-883-8257 FaxUSA/Canada +1-800-537-6945; +1-815-235-6847+1-815-235-6545 FaxASDXACX100PAAA 5ASDXAVX015PG7A5ASDXAVX030PGAA5ASDXRRX005NDAA5ASDXRRX015PDAA5ASDXRRX015PGAA 5ASDXRRX030PDAA5ASDXRRX030PGAA5ASDXRRX100PD2A5ASDXRRX100PGAA5ASDXRRX015PDAA 5ASDXAVX100PGAA5ASDXAVX100PGAA5ASDXAVX015PGAA5ASDXACX030PA7A5。
ASD-HH2操作规程
Comment:额外的信息。它可以记录天气条件下，样品类型等等，这些信息可以在 ViewSpec 软件中查看。 所有存储文件的信息填写完成后点击 OK 保存此参数设置，关闭此窗口。Begin Save 是开始保存光谱。
二、选择 Control\Adjust Configuration，输入下列信息:
8、联机模式下，请将 GPS 设备的 USB 插入电脑固定专用的 USB 接口（如果在独立模式下工 作，直接将 GPS 插入光谱仪主机上的 USB 端口） 。
如果你购买 ASD 公司的仪器控制器和 GPS 设备，你不需设置任何东西，连接后直接使用。 GPS 设备或仪器来自第三方，采集光谱数据时你必须设置 GPS。
1. 2. 镜头的类型 (也可也用下拉窗口选择) 光谱、暗电流以及白板光谱平均次数; 推荐使用 10 – 25 次平均
3、点击 OK 关闭此窗口。注：测量绝对反射率需要选上“Absolute Reflectance” 。
相对反射率测量
将光谱仪（安装或者未安装镜头）对准白板，并使得白板已经被最佳照明，且在镜头视场内只有白板； 点击 OPT 图标优化光谱仪的积分时间。注意每间隔 15-20 分钟或者照明条件以及环境条件（比如云层
8、重新连接刚刚做破损光纤检查时拆除的附件，并打开 RS3。
四 测量工作（联机模式）
一、打开“Control”菜单的“spectrum save”选项输入下列信息：
1. 存储路径名称 – 输入希望将数据存储到那个文件夹。 比较好的办法是用当前日期命名一个新文件夹比如 C:\spectroradiometer\20050701
对反射率光谱线。 按空格键存储当前的光谱曲线。按下空格键后能够听到提示音。 注意：保存数据时界面是否提示出现饱和。如果出现饱和则存储数据前必须重新优化后再测量。

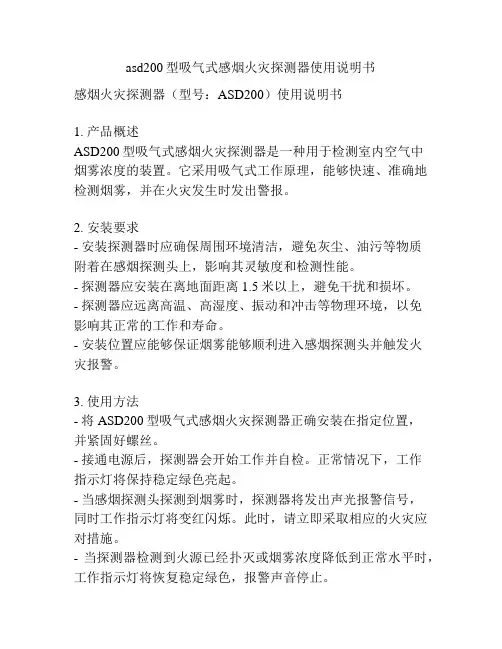

asd200型吸气式感烟火灾探测器使用说明书
asd200型吸气式感烟火灾探测器使用说明书感烟火灾探测器（型号：ASD200）使用说明书1. 产品概述ASD200型吸气式感烟火灾探测器是一种用于检测室内空气中烟雾浓度的装置。
它采用吸气式工作原理，能够快速、准确地检测烟雾，并在火灾发生时发出警报。
2. 安装要求- 安装探测器时应确保周围环境清洁，避免灰尘、油污等物质附着在感烟探测头上，影响其灵敏度和检测性能。
- 探测器应安装在离地面距离1.5米以上，避免干扰和损坏。
- 探测器应远离高温、高湿度、振动和冲击等物理环境，以免影响其正常的工作和寿命。
- 安装位置应能够保证烟雾能够顺利进入感烟探测头并触发火灾报警。
3. 使用方法- 将ASD200型吸气式感烟火灾探测器正确安装在指定位置，并紧固好螺丝。
- 接通电源后，探测器会开始工作并自检。
正常情况下，工作指示灯将保持稳定绿色亮起。
- 当感烟探测头探测到烟雾时，探测器将发出声光报警信号，同时工作指示灯将变红闪烁。
此时，请立即采取相应的火灾应对措施。
- 当探测器检测到火源已经扑灭或烟雾浓度降低到正常水平时，工作指示灯将恢复稳定绿色，报警声音停止。
4. 维护与注意事项- 定期检查探测器的工作状态，确保工作指示灯正常亮起。
- 定期清洁感烟探测头表面，以保证灵敏度和检测性能。
- 如发现探测器存在故障或异常，应立即停止使用并咨询专业技术人员进行检修或更换。
- 不得私自拆卸探测器，以免影响其正常工作和安全性能。
- 定期对探测器进行功能测试，确保其正常工作。
- 存放探测器时应避免湿气、震动和高温环境，以免损坏。
以上是ASD200型吸气式感烟火灾探测器的使用说明，使用者在使用前请确切阅读并按照要求操作。
若有任何问题，请联系售后服务部门。
极早期高敏感烟雾监测器ASD535使用说明
极早期高敏感烟雾监测器ASD535使用说明该文档旨在提供极早期高敏感烟雾监测器ASD535的使用说明。
本文档包含以下内容：产品说明、安装要求、使用步骤以及注意事项。
产品说明极早期高敏感烟雾监测器ASD535是一种高度敏感的烟雾监测设备，旨在在火灾早期发现烟雾并发出警报，以便采取及时的应对措施。
该设备具有以下特点：- 高敏感度：能够在火灾初期及时检测到微小的烟雾颗粒。
- 快速响应：一旦检测到烟雾，立即发出警报，提醒人们采取行动。
- 稳定性高：具有稳定的性能，能够长时间工作且准确无误。
- 易于安装：具备简单的安装要求，适用于各种场所。
安装要求在安装极早期高敏感烟雾监测器ASD535之前，请确保满足以下要求：1. 安装位置应距离火源较远，并确保可以全方位监测到烟雾。
2. 安装位置应避免直接阳光照射，以避免误报。
3. 请按照产品说明书提供的安装步骤进行操作，确保安装正确。
使用步骤按照以下步骤正确使用极早期高敏感烟雾监测器ASD535：1. 插入电源：将电源线插入电源接口，并将另一端插入电源插座。
2. 打开电源：按下电源开关，确保设备正常工作。
3. 自检：设备将进行自检，确保各项功能正常。
4. 监测状态：设备进入监测状态，可以持续地监测烟雾情况。
5. 警报处理：如果设备发出警报，请立即采取应对措施，并通知相关人员。
注意事项使用极早期高敏感烟雾监测器ASD535时，请注意以下事项：1. 定期检测：定期对设备进行检测和维护，确保其正常工作。
2. 注意维护：请按照产品说明书提供的维护要求进行操作。
3. 避免误报：请确保安装位置正确，并避免直接阳光照射，以避免误报。
4. 联系供应商：如果遇到设备故障或其他问题，请及时联系供应商进行处理。
以上是极早期高敏感烟雾监测器ASD535的使用说明。
希望本文档能帮助您正确使用该设备。
如果有任何疑问或需要进一步的帮助，请随时联系我们。
ASD光谱仪测量地物反射率1
利用ASD光谱仪测量地物反射率的数据处理方法1安装ASD光谱仪配套的光谱数据处理软件ViewSpecPro;2•将ASD光谱仪配套笔记本电脑上面的光谱数据文件拷贝到本地硬盘；3. 打开ViewSpecPro软件，单击setup->input directory ,指定光谱数据的目录，如下图所示。
设置好输入目录后，会弹出如下对话框，问是否将输出目录设置和输入目录一直，这里一般选择是。
4. 打开输入目录下的全部光谱数据，根据现场记录选择若干条曲线，单击view->graph，便可以显示选中的光谱数据的曲线。
5•根据曲线图，删除有问题的曲线，将其他曲线取平均值。
即选中取要用来取平均值的曲线，单击process->statistics，然后点击0K ,程序便会输出平均值光谱，并在程序界面中显示。
6. 选中求好平均值的光谱，单击process->Acsii export,便可以将原来的二进制文件输入为文本文件，从而可以利用EXCEL或者其他程序进行后续计算。
7. 地物反射率=(地物DN值/白板DN值)X白板反射率。
白板反射率是事先通过实验室内定标得到的。
表面法水体光谱测量规范表面法水体光谱测量，应当遵循以下步骤：(1) 仪器提前预热，在船快要到达采样点时，先将ASD打开。
(2) 船停下后打开笔记本，打开RS3软件，设置保存路径：单击control->spectrum save(在C盘目录下以W点号为文件名，如W16;起始编号从000开始，文件名前缀为water)；⑶取消内部平均，具体做法如下图所示：单击control->adjust，将spectrum后面的数字改为1。
(4) 注意在软件操作界面中选择视场角是25度，或者raw bare.(5) 选择DN值测量。
(6) 优化(7) 暗电流测量(8) 标准板测量(探头垂直向下，离标准板约25厘米)10次;(9) 遮挡直射阳光的标准板测量(探头垂直向下) 10次;(10) 倾斜目标测量(探头向下，探头天底角为40度)20次;(11) 倾斜天空光测量(探头向上，探头天顶角为40度)10次；(12) 标准板测量(探头垂直向下)10次;(13) 遮挡直射阳光的标准板测量(探头垂直向下) 10次;这些目标的测量曲线每个不得少于10条,且测量时间至少跨越一个波浪周期，以修正因测量平台摇摆而导致的误差注意，尽量让仪器放到船的边缘，尽量让探头伸的更远，尽量使光纤与船弦垂直，同时满足观测几何，就是尽量和太阳成135度夹角。
ASD DXc 火警系统说明手册说明书
Get to know your DXc!DESIGN INSTALLThe DXc fire panel can now support 160 zones , giving the system designer greater flexibility for larger site installations Installation of the DXc fire alarm panel is complete in just 5 button presses COMMISSIONING Enhanced Sounder Control:Sounder tone and volume can now be controlled through the panel and/or configuration toolGET TO KNOW YOUR DXc!DESIGNMIMIC DELIVERING INCREASED ZONAL DETAILING BRINGING CONFIDENCE IN LOCATING FIREWhenever a system covering a large building goes into itsalarm state, Fire and Rescue Service personnel, security staff or employees often have to waste precious time cross-referencing LEDs on a panel with zonal or floor maps.• The DX Connexion panel now has adapted software that allowsa custom-built geographic map to be created, combining the LED zone indicators with the floor plan.•DESIGNLARGER SITE INSTALLATION NOW POSSIBLE THANKS TO INCREASED ZONE SUPPORTThe adaptability of the DX Connexion control panel range means it is now being used for larger and more complex sites. As a result, changes have been introduced to accommodate the expansion and give more flexibility.• The number of zones that can be supported has been doubledfrom 80 to 160 in new and existing sites.• Dedicated extension boxes have been designed to display theexpanded number of LED zone indicators below the controlDESIGNFUTURE PROOF DESIGNYou never know what the future holds, changing design requirements; additions and extensions, the DXc range is completely networkable giving you the confidence that the system provides scalable and flexible solutions.Did youknow...?INSTALLFLEXIBILITY OF INSTALLATIONOne, Two and Four loop Panels are pre built in the factory. The range is complimented by a range of accessories to suit any project requirement.Depending on the system size and standby requirements, it is possible to increase the enclosure size of a DXc1, DXc2 or DXc4 control panel by fitting an extension box to accommodate larger batteries, relays or other equipment. A range of covers can bepurchased to suit your needs and include a blank cover, customer key plate and 80 Zone LED expansion cover. If additional batteries areINSTALLFLEXIBILITY OF INSTALLATIONIn wall, on wall, in rackFlush mounting options are available to suit a variety of combinations to suit all installation requirements. Convenient cablingCOMMISSIONINGSAVE TIME AND MONEY WITH DISRUPTION FREE SOUNDER CONFIGURATIONAdjusting sounder tone and volume settings after installationcan be very disruptive, labour-intensive and expensive.• System Sensor and Morley-IAS protocol sounders can now have their individual tone and volume levels set from the DXConnexion panel, cutting out many of these difficulties. • The panel can also now synchronise all sounders across multiple loops, so that they meet safety standard requirementsabout audibility if a pulsing tone is employed.MAINTENANCEFASTER FAULT FINDINGDepending on the size of the installation, identifying double addressed devices during commissioning or servicing a systemcan be very time-consuming, to complete the commissioning process and hand over the site, the DX Connexion panel range has a new feature which reduces the time required to locate these devices.• Finding double-addressed devices is quicker because their presence is now indicated by lighting up of the detectorLEDs when at access level 3. (Detection of double-addressedDISABLE RELAYSMORE PANEL OPTIONS MEAN FASTER AND LESS DISRUPTIVE SERVICINGAccidental activation of sounders during maintenance is a realirritation for everyone in a busy workplace or public building with the potential for lost revenue. The DX Connexion panel range now has a special feature to cut out this disruption.• A new ‘Disable all Relays’ panel option means outputs including visual and audible alarm devices cannot be accidentally set off during servicing.• The new option can also be activated by configurable panelMUTE BUZZERSREDUCED CUSTOMER DISTURBANCEA buzzing panel can be an irritant for people local to the panel when a system is being serviced. To counter this irritation, theDX Connexion panel range now supports an engineering mode which reduces the disturbance.• An ‘engineering mode’ mutes the panel buzzer for a set periodwhile the system is serviced• Automatic cancellation after the set period means the mode cannot accidentally be left active by mistake if the engineerforgets to clear it.GET TO KNOW YOUR DXc!26KM1SD4HV 12345687910TYPE B DEPENDENCYCUT OUT UNNECESSARY EVACUATIONS WITH INCREASED CAUSE AND EFFECT CAPABILITY Reducing costly and time-wasting false alarms is a major aim for any building operator or business. The DX Connexion upgrade now allows fire wardens or security staff to investigate the cause of the alarm before evacuation is activated .• An in-built Type B dependencymeans that when a single detectorindicates fire, it is shown on thepanel’s LCD but not on its fire LED.。
开关柜综合测控装置ASD系列说明
产品代号：100、200、300
开关柜综合测控装置
ASD300 3P3L 或 3P4L
100V 5A 50Hz
0.5 级 0.5 级 0.5 级 ±1℃ ±5% ≤8VA ≤0.5VA ≤1VA Modbus-RTU
11.6.2 ASD200
11.6.3 ASD100
1
L
工作电源
2
N
H
21
H1
22
F2
23
3
24
4
开
5
关 量
29
闭锁
30
6
输
入
DXA
51
7
温湿度I 温湿度II
DXB
52
8
DXC
53
9
Earth
54
11.7 应用方案
≥50000
11.4 功能配置
型号 功能项
ASD100
ASD200
加热1 加热2 鼓风
产品图片
—— ≥50000
ASD300
开孔尺寸 一次模拟图 语音提示 带电显示 温湿度控制 人体感应探测器 操作旋钮 主回路电力参数测 量及显示 RS485 通讯接口
安科瑞电气
172mm×112mm ■
■ ■1 路
ASD — □ / □ □—□—□
11.3 技术参数
项目
额定输入
准确度 功耗 通讯
接线方式 电压 电流 频率
电流、电压 有湿度 辅助电源 电压输入 电流输入
协议
选配功能：C—RS485 通讯接口
ASD5300探测器使用说明书
ASD5300产品使用说明书V1.0目 录一、注意事项： (2)二、技术特点及使用范围： (2)三、执行标准： (2)四、主要技术参数： (3)五、探测器结构： (4)1、ASD5300外形结构（图1）： (4)2、ASD5300外形尺寸（图2）： (5)3、ASDIR-01A红外遥控器（图3）： (5)六、探测器的安装： (6)七、设置使用说明： (9)1、显示面板结构（图7）： (9)2、设置操作说明： (9)3、故障分析及处理： (11)八、日常使用维护： (12)九、售后服务： (12)十、产品装箱单： (12)一、注意事项：欢迎选用安仕得科技有限公司的ASD5300系列产品。
在安装、调试和使用本产品前，请仔细阅读和理解使用说明书。
1、探测器的安装及调试应由专业的技术人员进行。
2、探测器的壳体接地端子应可靠连接大地，接地阻抗应≤4Ω。
3、当探测器超过其使用寿命，请及时更换传感器并从新校准探测器。
4、应定期检查和清理探测器的进气口，避免被灰尘异物阻塞进气口导致探测器失准。
5、严禁在可燃气体等危险环境下打开探测器外壳。
严禁使用纯净气或高浓度气体对探测器进行测试，如进行该操作将导致探测器传感器产生积碳从而失准，大大降低了传感器的使用寿命甚至损坏传感器。
二、技术特点及使用范围：ASD5300X点型可燃气体探测器是我公司开发的智能采样高端多功能的气体探测器。
产品的主要技术特点如下：1、探测器外壳采用加厚防爆铝合金外壳，加厚防爆玻璃面板，保证产品可以在各种工业防爆环境中长期稳定的工作。
2、总线式探测器电源及总线部分均采用无极性方式设计，总线采用抗干扰防静电保护电路，保证探测器长期稳定工作。
3、采用高亮彩色LED图形显示屏实时气体浓度显示，在保证远距离观察气体浓度的情况下又保证了产品的环保节能。
4、探测器使用专用的红外遥控器操作，软件采用多线程嵌入式系统驱动智能人机对话界面进行编程，客户可以通过简便的操作即可对探测器的相关功能（详见操作说明书部分）进行调节满足客户各种功能需求。
ASD野外光谱仪操作规范 修改版
ASD 野外光谱仪操作规范1 地物光谱测量原理反射率（Reflectance ）定义为物体反射能量与入射能量的比值。
光谱反射率（Spectral Reflectance ）为某个特定波长间隔下测定的物体反射率，连续波长测定的物体反射率曲线构成反射率波谱（Reflectance Spectrum ）。
由于测定方式的差异，反射率波谱可以根据入射能量的照明方式及反射能量测定方式给定如下4种定义：(1) 方向－方向反射率波谱：入射能量照明方式为平行直射光，没有或可以忽略散射光；波谱测定仪器仅测定某个特定方向的反射能量。
地物双向反射特性主要就是研究方向－方向反射率波谱。
晴天条件下，以太阳光为照明光源，利用野外便携式地物光谱仪测定的地物反射率波谱就可以近似为方向－方向反射率波谱。
方向－方向反射率的定义与二向反射率（Bidirectional Reflectance Distribution Function ，BRDF ）基本一致，其定义如下：(,)(,,,)(,)r r i i r r i i L E πθφρθφθφθφ= (1),,,i i r r θφθφ分别为入射方向的天顶角和方位角及观测方向的天顶角和方位角，(,)i i E θφ为(,)i i θφ方向直射辐射的辐照度值，(,)r r L θφ为传感器在观测方向(,)r r θφ测定的物体表面的辐亮度值。
暗含假设目标物为朗伯体。
需要注意的是，公式(1)定义的方向－方向反射率测定要求其它入射方向没有任何散射光。
(2) 半球－方向反射率波谱：入射能量在2π半球空间内均匀分布，波谱测定仪器仅测定某个特定方向的反射能量。
全阴天条件下，以太阳散射光为照明光源，利用野外便携式地物光谱仪测定的地物反射率波谱就可以近似为半球－方向反射率波谱。
半球－方向反射率的定义如下，2200(,)(,)(,)(,)cos sin r r r r r r d i i i i i iL L E E d πππθφπθφρθφθφθφθφ==⎰⎰ (2) 式中d E 为2π半球空间内到达物体表面所有辐照度值的总和。
ASD野外光谱仪操作规范修改版
ASD野外光谱仪操作规范修改版第一节概述为规范ASD野外光谱仪的操作流程，确保数据准确性和设备的安全运行，特制定本操作规范。
第二节设备准备1.确保ASD野外光谱仪处于良好的工作状态，设备的电池电量必须充足，存储卡必须是空的，光谱仪镜头干净无污垢。
2.确保所有的配件齐全，如电源适配器、USB线等。
3.检查光谱仪的固件版本，并确保其是最新版本。
4.根据实际需求选择恰当的光谱仪模块，并正确安装到主机上。
第三节野外测量操作1.在野外使用光谱仪时，应确保周围环境安静稳定，避免噪声和干扰。
2.打开ASD野外光谱仪，按照系统提示进行一系列的初始化设置。
3.将光谱仪与计算机连接，并确保连接稳定。
4.在光谱测量之前，先进行黑体热锈校正，确保测量结果的准确性。
5.根据所需测量的对象，选择合适的测量模式和采样速率。
6.按下光谱测量按钮，将光谱仪对准目标物体，保持光谱仪与目标物体的距离恒定。
7.在光谱测量过程中，应保持光谱仪的稳定，避免晃动或移动。
8.测量完成后，按下停止按钮，保存测量数据和光谱图。
第四节数据处理与分析1.导出测量数据和光谱图到计算机中。
2.使用相应的数据处理软件对测量数据进行清洗和校准，并进行必要的数据处理。
3.对光谱图进行分析，提取目标物质的相关信息和特征。
第五节设备维护与保养1.每次使用完光谱仪后，应及时将其放回原有的包装盒中，妥善保管。
2.定期对光谱仪进行清洁，使用专用的清洁布可湿洗涤光谱仪表面，镜头上的污垢应使用专用清洁剂处理。
3.避免光谱仪长时间受潮或曝晒在阳光下，以免影响设备的工作性能。
4.定期检查设备的电池电量，保持充足，避免因电池过低而影响测量的准确性。
5.定期检查设备的存储卡，确保其空间充足。
第六节安全操作事项1.使用光谱仪时要注意操作的安全性，避免在危险的场所使用或操作。
2.避免将光谱仪与液体或易燃易爆物质接触。
3.在操作过程中，不要随意拆卸或修理光谱仪，以免造成设备损坏或人身伤害。
ASD吸气式感烟火灾探测器
ASD吸气式感烟火灾探测器吸气式感烟探测探烟雾分址定位单元采样孔◎ 灵敏度范围：0.002-10%obs/m◎ 10.5-30 Vdc 主电源端子◎ 10.5-30 Vdc 备用电源◎ 3个继电器输出◎ 11个可编程继电器输出◎ 3个有源输出-故障、报警1、报警2◎ 复位按钮◎ 联网卡模块◎ 存储卡模块(1G SD卡)◎ 故障查询显示◎ 调试设定值◎ 外部复位端子吸气式感烟火灾探测器ASD535-3ASD535-4吸气式感烟火灾探测器定位北京地铁一号线北京中国大陆 ASD 120 2007物流仓库芦潮港上海中国大陆 ASD 50 2007上海和平饭店上海中国大陆 ASD 4 2010北京博图仓库北京中国大陆 ASD 6 2009仓库Semperit仓库上海中国大陆 ASD 30 2006洁净室AT & S 上海中国大陆 ASD 19 2006机房深圳华为深圳中国大陆 ASD 9 2002上海购物中心上海中国大陆 ASD 12 2003深圳机场深圳中国大陆 ASD 32 2004深圳文化中心深圳中国大陆 ASD 47 2004华德石化惠州中国大陆ASD & REK 3&9 2004上海武宁变电站上海中国大陆ASD & REK 3&2 2006欧洲核子研究中心(CERN) 日内瓦瑞士ASD 300 2002 Puppenhaus 博物院巴塞尔瑞士 ASD 20 1998 宜家 (IKEA) Itingen, BL/CH 瑞士 ASD 14 1998 雀巢 (Nestlé) 奥尔布瑞士 ASD系列Alli制药厂 Soltau索尔陶瑞士 ASD拜尔 (Bayer) 伊斯坦布尔土耳其 ASD 42 1999汉高 (Henkel) 伊斯坦布尔土耳其 ASD 110 1999辉瑞制药 (Pfizer) 伊斯坦布尔土耳其 ASD 70 1999芬兰石油公司 (Fortum Service Oy)哈帕韦西芬兰 ASD 7 1999 诺基亚 (Nokia) 艾斯堡芬兰 ASD 13 2000 宝马汽车集团（BMW）慕尼黑德国 ASD 50 19901990 戴姆勒克莱斯勒 (Daimler Chrysler)辛德芬根德国 ASD 100福特汽车 (Ford ) 科隆德国 ASD 50 1990 Reemtsma 烟厂德国 ASD 7 2003依都仕咖啡不来梅德国 ASD 100(Eduscho德国诗芬集团)欧宝汽车 (Opel) 吕瑟斯海姆德国 ASD 1001990 汉莎航空法兰克福德国 ASD地铁车站圣保罗地铁(1) 圣保罗巴西 ASD 90 2009地铁车站2009 圣保罗地铁(2) 圣保罗巴西 ASD 422巴西水电站巴西 ASD 14 2010 阿根廷司法部布宜诺斯艾利斯阿根廷 ASD 2009Nahverkehrszüge 悉尼澳大利亚 ASD 325 2009埃及国家博物馆图书馆开罗埃及 ASD 28 2010 西部数据 (Western Digital) 马来西亚马来西亚 ASD 13 1996洁净室TPC变电站高雄台湾 ASD 21&1752003 台中变电站台中台湾 ASD 37&65喜力啤酒厂斯科普里/ 南斯拉夫 ASD系列 150Sadimac 圣地亚哥智利 ASD系列 10 1996 CMPC 造纸厂阿尔拖港智利 ASD系列DHL 巴塞罗那西班牙 ASD系列菲亚特都灵意大利 ASD系列 40 1999 Mivar(电器制造商) 米兰意大利 ASD描述Securiton - ASD 535-4 Securiton ASD535-3全球认证 VdS, FM, CE,CNAL及香港、马来西亚等地区认证灵敏度范围 0.002 to10% obs/m(0.0006-3% obs/ft) 0.002 to10% obs/m(0.0006-3% obs/ft)采样管网络对称性或非对称性，根据现场任意安排对称性或非对称性，根据现场任意安排多级过滤多种过滤装置可选采样管总长（米） (EN 54-20) 2×200 200采样管总长（米） (中国标准-高灵敏) 2×200 200最远采样孔距离(中国标准-高灵敏) 110米 110米采样孔最多数量(中国标准-高灵敏) 60个 30个采样孔直径（毫米） 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7采样管尺寸(外径) 25 mm 25mm可寻址模块 REK511高性能风扇风速 (软件调整) 5级可调5级可调级LED指示烟雾浓度显示 2 x 10 LED指示 10其它指示灯电源、报警、故障, 探测器污染、肮脏、预警防护等级（IP） 54 54机内记忆存储430 FIFO + 1600万条 (1 G SD卡) 430 FIFO + 1600万条 (1 G SD卡)自学习间隔1分钟到14天可选1分钟到14天可选尺寸(长×宽×高) 265mm x397mm x146mm 265mm x397mm x146mm重量 3.85kg3.85kg侦测器工作温度 (-30至 +70) 摄氏度 (-30至 +70) 摄氏度与电脑连接方式 USB USB监控管理软件ASD535 Netsoft, ASD535 Netsot Config采样管设计软件ASD PipeFlow ASD PipeFlow网络技术(协议) SecuriLine 监控软件类型实时彩色曲线显示每个回路最多系统数量 50（99个探测腔）每个网络最多系统数量 200（396个探测腔）网络最长距离 1500米继电器最大负载能力 1 A, 50 V继电器输出数量3个，可增加10个可编程继电器输出3个,可增加10个继电器输出有源输出 (Open Collector) 3个3个工作电压10.5-30 VDC 10.5-30 VDC电流消耗≤420mA每个输出接口的负荷能力 100mA接通电流峰值 5A(1ms)插入式端子 2.5mm2输入电缆直径Ø 5 – 12 (M20) / Ø 9 – 18 (M25) Ø 5 – 12 (M20) / Ø 9 – 18 (M25)机壳材料 ABS聚合物，UL 94-V0机壳颜色灰色280 70 05 /烟紫300 20 05侦测器箱的周边湿度(瞬变无冷凝) 95%(无结露)吸气式感烟火灾探测器Securitas。
ASD 探测器使用说明书
ASD5300产品使用说明书V1.0目 录一、注意事项： (2)二、技术特点及使用范围： (2)三、执行标准： (2)四、主要技术参数： (3)五、探测器结构： (4)1、ASD5300外形结构（图1）： (4)2、ASD5300外形尺寸（图2）： (5)3、ASDIR-01A红外遥控器（图3）： (5)六、探测器的安装： (6)七、设置使用说明： (9)1、显示面板结构（图7）： (9)2、设置操作说明： (9)3、故障分析及处理： (11)八、日常使用维护： (12)九、售后服务： (12)十、产品装箱单： (12)一、注意事项：欢迎选用安仕得科技有限公司的ASD5300系列产品。
在安装、调试和使用本产品前，请仔细阅读和理解使用说明书。
1、探测器的安装及调试应由专业的技术人员进行。
2、探测器的壳体接地端子应可靠连接大地，接地阻抗应≤4Ω。
3、当探测器超过其使用寿命，请及时更换传感器并从新校准探测器。
4、应定期检查和清理探测器的进气口，避免被灰尘异物阻塞进气口导致探测器失准。
5、严禁在可燃气体等危险环境下打开探测器外壳。
严禁使用纯净气或高浓度气体对探测器进行测试，如进行该操作将导致探测器传感器产生积碳从而失准，大大降低了传感器的使用寿命甚至损坏传感器。
二、技术特点及使用范围：ASD5300X点型可燃气体探测器是我公司开发的智能采样高端多功能的气体探测器。
产品的主要技术特点如下：1、探测器外壳采用加厚防爆铝合金外壳，加厚防爆玻璃面板，保证产品可以在各种工业防爆环境中长期稳定的工作。
2、总线式探测器电源及总线部分均采用无极性方式设计，总线采用抗干扰防静电保护电路，保证探测器长期稳定工作。
3、采用高亮彩色LED图形显示屏实时气体浓度显示，在保证远距离观察气体浓度的情况下又保证了产品的环保节能。
4、探测器使用专用的红外遥控器操作，软件采用多线程嵌入式系统驱动智能人机对话界面进行编程，客户可以通过简便的操作即可对探测器的相关功能（详见操作说明书部分）进行调节满足客户各种功能需求。
ASD光谱仪说明书
ASD技术指南第三版。
Analytical Spectral Devices, Inc. (ASD)Technical Guide3rd Ed.Managing Editor: David C. HatchellCopyright©1999Analytical Spectral Devices, Inc.5335 Sterling DriveSuite ABoulder, CO 80301-2344USAPhone: 303-444-6522Fax: 303-444-6825web: email: info@'FieldSpec', 'LabSpec', 'SeaSpec', 'Driftlock' and 'Spectrode' are trademarks of Analytical Spectral Devices, Inc., Boulder, Colorado USA. Other brand and product names are trademarks of their respective holders.The information and specifications contained in this guide are subject to change without notice. Analytical Spectral Devices, Inc. shall not be held liable for technical or editorial omissions or errors made herein; nor for incidental or consequential damages resulting from furnishing, performance or use of this material.This document contains proprietary information protected by copyright.Contact ASD for formal quotations.Table of ContentsWelcome to the ASD Technical Guide (3)Company Profile (3)FieldSpec FR (4)FR Post Dispersive Spectrometer (4)FR Direct Path Fiberoptic Input (5)FR Speed and Sensitivity (5)FR Longer Fiberoptic Cable Comparison (7)FR Sampling Interval and Spectral Resolution (8)FR Repeatability (12)FR Large Field-of-View (15)FR Stray Light Rejection (15)Stray Light Look Alikes (22)FR Driftlock (22)FR Suggested Set-up (22)Artificial Illumination and Mineral Reflectance (26)FR Foreoptics (31)FR Fiberoptic Cable (39)FieldSpec FR 1 deg Field-of-View Lens Foreoptic (39)FR 1 Deg Field-of-View Mirror Foreoptic (40)FR 5 deg Field-of-View Lens Foreoptic (42)FR 8 deg Field-of-View Lens Foreoptic (42)FR 18 deg Field-of-View Tube (43)FR PistolGrip (44)FieldSpec JR (350 -2500 nm) (46)JR versus FR Plots (46)JR Unique Highlights (50)FieldSpec NIR JR (1000 - 2500 nm) (51)FieldSpec UV/VNIR (350 -1050 nm) (51)VNIR Post Dispersive Spectrometer (51)VNIR Direct Path Fiberoptic Input (52)VNIR Fiberoptic Cable (52)VNIR Speed and Sensitivity (52)VNIR Sampling Interval and Spectral Resolution (53)VNIR Ground Truthing Hyperspectral Imagery (55)VNIR Stray Light Rejection (56)VNIR Driftlock (58)VNIR Large Field-of-View (58)VNIR Light Weight, Small, and Wear-able (58)VNIR Upgrade to Dual Spectrometer System (58)VNIR Upgrade to a FieldSpec FR (59)FieldSpec Dual UV/VNIR (350 -1050 nm) (59)FieldSpec UV/VNIR/CCD (59)FieldSpec HandHeld (60)HandHeld Post Dispersive Spectrometer (60)HandHeld Speed and Sensitivity (61)HandHeld Sampling Interval and Spectral Resolution (62)HandHeld Small Size and Weight (64)HandHeld Large Field-of-View (64)HandHeld Stray Light Rejection (65)HandHeld Driftlock (68)HandHeld Foreoptics (69)LabSpec Pro Portable Spectrophotometer (70)LabSpec Pro Spectral Ranges (70)LabSpec Pro Features & Advantages: (70)Fundamentals of Spectroradiometry ........................................................................................... 错误！未定义书签。
极早期高感应烟雾传感器ASD535使用说明
极早期高感应烟雾传感器ASD535使用说明简介极早期高感应烟雾传感器ASD535是一种先进的火灾探测设备，用于及早检测烟雾并警示有关人员。
本文档提供了ASD535传感器的使用说明，包括安装、操作和维护等方面的详细信息。
安装在进行ASD535传感器的安装之前，请确保已经阅读并理解了所有安全要求和技术规范。
安装前的准备工作包括：1. 确定安装位置：选择合适的安装位置，通常为天花板的中央位置。
2. 确保供电：确保传感器能够正常接收电源供电。
3. 连接其他设备：根据需要，将传感器与其他设备进行连接。
安装步骤如下：1. 使用适当的工具和附件将传感器固定在安装位置上。
2. 将电源线连接到传感器的电源接口。
3. 根据需要，将传感器连接到其他设备。
操作在正确完成安装之后，可以按照以下步骤操作ASD535传感器：1. 开机：将传感器连接至电源，并确保电源正常供应。
2. 自检：传感器将自动进行系统自检，确保其正常运行。
3. 检测烟雾：传感器会持续监测周围的空气，一旦检测到烟雾，将及时发出警报。
4. 警报处理：当传感器发出警报时，立即采取必要的措施，确保人员安全并尽快处理火灾事故。
维护为了保持ASD535传感器的正常工作状态，需要进行定期的维护工作。
以下是一些常见的维护任务：1. 清洁：定期清洁传感器，确保其表面清洁无尘。
2. 定期检查：定期检查传感器的工作状态，包括电源、连接和警报功能等。
3. 更换电池：如果传感器使用电池供电，及时更换电池以确保正常运行。
注意事项在使用ASD535传感器时，请注意以下事项：1. 请按照说明书提供的方法进行正确安装和操作。
2. 请定期检查传感器的工作状态，确保其正常运行。
3. 请保持传感器周围的环境干净，防止灰尘和杂物影响传感器的性能。
4. 请在警报发生时采取紧急措施，确保人员安全。
以上是极早期高感应烟雾传感器ASD535的使用说明，希望本文档对您有所帮助。
如有其他问题或需进一步了解，请咨询相关技术支持人员。
ASD光谱仪测量规范
附录：操作规范野外光谱仪操作规范1 详细操作步骤：（1）连接探头手托、主机箱和笔记本电脑；（2）打开光谱仪（侧面有一黑色内陷按纽，按一下，此时黑色按纽上方有一指示灯变绿，同时可听到机器内风扇的响动，说明机器已经启动。
通常野外测试受测试条件的限制对仪器不用预热，如在室内测试用室内光源，应对仪器预热半小时以上。
对仪器进行校正时，应预热70-90分钟。
）（3）打开笔记本电脑，打开操作软件（开机过程不可颠倒）。
（ BW（浅色操作系统）—用于室外，（彩色）—用于室内）（4）进行数据保存设置：打开菜单栏上Spectrum Save菜单，键入所测光谱数据要保存的路径、文件夹名称（path name默认值C:\FR）、光谱文件名称(base name默认值spectrum)即可。
（Starting Spectrum Number(d)）是设置开始保存光谱文件的“后缀名”（默认从开始保存））（Number of Files to save(d) 是设置每一次保存的光谱条数默认001每一次保存一条。
）（interval between saves 是设置仪器自动保存光谱之间的时间间隔。
）（comment是对当前测试数据的注解说明，可在后处理中输出。
）通常情况下，后四项可以不设置，但是，记录员必须记录清楚测试当时的条件。
设置完全后按“ok”即可。
（5）进入操作主画面，首先测试员面向太阳方向，用一只手握住测试枪头垂直对准参考板（参考板水平放置，视场角可配置三个25、3、8，裸露时视场角为25，通常状况测试时用25）距离20-30cm，另一只手操作计算机，先优化（按Opt）即仪器对当时的太阳光照条件、增益和积分时间进行配置，再测量暗电流（按DC）。
优化和消除暗电流完成后，即可开始测试（测试项目一般为Raw Dn(digital number)值，（Ref）相对反射率值，（Rad）辐射率值。
Ref很少测试，通常测试项目为raw Dn，优化(Opt)结束后即可开始测试，测rad时优化（Opt）结束后还要对rad进行优化即点击Rad图标进行优化）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ASD5300产品使用说明书V1.0目 录一、注意事项： (2)二、技术特点及使用范围： (2)三、执行标准： (2)四、主要技术参数： (3)五、探测器结构： (4)1、ASD5300外形结构（图1）： (4)2、ASD5300外形尺寸（图2）： (5)3、ASDIR-01A红外遥控器（图3）： (5)六、探测器的安装： (6)七、设置使用说明： (9)1、显示面板结构（图7）： (9)2、设置操作说明： (9)3、故障分析及处理： (11)八、日常使用维护： (12)九、售后服务： (12)十、产品装箱单： (12)一、注意事项：欢迎选用安仕得科技有限公司的ASD5300系列产品。
在安装、调试和使用本产品前，请仔细阅读和理解使用说明书。
1、探测器的安装及调试应由专业的技术人员进行。
2、探测器的壳体接地端子应可靠连接大地，接地阻抗应≤4Ω。
3、当探测器超过其使用寿命，请及时更换传感器并从新校准探测器。
4、应定期检查和清理探测器的进气口，避免被灰尘异物阻塞进气口导致探测器失准。
5、严禁在可燃气体等危险环境下打开探测器外壳。
严禁使用纯净气或高浓度气体对探测器进行测试，如进行该操作将导致探测器传感器产生积碳从而失准，大大降低了传感器的使用寿命甚至损坏传感器。
二、技术特点及使用范围：ASD5300X点型可燃气体探测器是我公司开发的智能采样高端多功能的气体探测器。
产品的主要技术特点如下：1、探测器外壳采用加厚防爆铝合金外壳，加厚防爆玻璃面板，保证产品可以在各种工业防爆环境中长期稳定的工作。
2、总线式探测器电源及总线部分均采用无极性方式设计，总线采用抗干扰防静电保护电路，保证探测器长期稳定工作。
3、采用高亮彩色LED图形显示屏实时气体浓度显示，在保证远距离观察气体浓度的情况下又保证了产品的环保节能。
4、探测器使用专用的红外遥控器操作，软件采用多线程嵌入式系统驱动智能人机对话界面进行编程，客户可以通过简便的操作即可对探测器的相关功能（详见操作说明书部分）进行调节满足客户各种功能需求。
5、探测器采用进口高精度气体探测传感器，具有智能控制传感器高浓度淹没保护功能。
6、探测器自带一路开关量输出（正常时常开、报警时闭合），可通过参数设置调节输出设置跟随（高限报警或低限报警）。
产品主要用于可燃气体或有毒有害气体进行监测和报警并可以方便的于火灾报警系统进行配接及联动，通过配接安仕得公司的ABUS总线式控制器可以实现多点位联网监控。
产品广泛用于石油/石化行业、燃气公司、制药、钢铁、特殊工业等领域。
三、执行标准：GB12358-2006《作业场所环境气体检测报警仪通用技术要求》GB15322.1-2003《可燃气体探测器第一部分：测量范围为0~100%LEL的点型可燃气体探测器》GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》GB3836.1-2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》四、主要技术参数：检测原理：ASD5300催化燃烧式/ASD5300C电化学式检测气体：ASD5300烷类等可燃气体/ASD5300C有毒有害气体检测量程：ASD5300: 0~100%LEL/ASD5300C: 见铭牌工作电压：DC24V±10V采样方式：扩散型工作功耗：≤1.5W (DC24V)型号说明：ASD5300/C：四总线通信方式、ASD5300/C(K)：单开关量输出、ASD5300/C(I)：4~20mA三线分线通信输出方式： 1组无源开关量输出，可关联低限或高限报警，正常时常开，报警闭合。
通信方式：ABUS四总线通信/4~20mA三线通信通信距离：≤1500米(1.5mm2)防爆等级： ExdⅡCT6 防护等级： IP65外壳材质：铸造铝合金、防爆玻璃、304不锈钢电气接口： M20*1.5 螺纹(内)工作温湿度： -40℃~+70℃，≤93%RH 压力范围： 86kPa~106kPa显示方式： 2.1寸高亮彩色LED显示屏，4位8段数字+图形显示操作方式： 红外遥控，距离>8米 传感器寿命 3年（典型值）报警误差： ±3%LEL 示值误差： ±5%LEL低限报警值： 25%LEL(出厂设定值) 高限报警值：50%LEL(出厂设定值)响应时间： <30s(T90) 输出容量： ≤30V，2A(触点最大电流) 探测器净重： 1.5Kg 淹没保护： 智能超量程保护电路外形尺寸： ﹙长×宽×高﹚196mm×140mm×92mm：五、探测器结构：1、ASD5300外形结构（图1）：1 探测器上盖 6 防爆垫圈2 显示板组件 7 密封垫圈3 探测器底壳 8 穿线堵头4 传感器模块 9 堵头5 传感器保护壳图12、ASD5300外形尺寸（图2）：探测器外形尺寸：长：196mm×宽：140mm×高：92mm。
图23、ASDIR-01A红外遥控器（图3）：图3六、探测器的安装：1、安装注意事项：●探测器采用扩散方式进行采样，探测器应安装在可探测到被测气体的最佳位置。
●探测器穿线堵头最大孔径8mm。
●探测器安装时应保证传感器朝下固定，正确安装接线后应保证传感器外壳密封堵头及上盖固定密封紧固。
●探测器现场走线应穿管，所用导线及穿线管应符合国家等相关标准要求，导线连接处应密封。
●直流和交流信号电缆不得安装在同一根穿线管内。
●传感器右侧的接地螺钉应作好接地连接，保证接地电阻≤4Ω。
2、安装方式：探测器固定孔尺寸根据现场情况采用抱管安装方式（图4）或贴墙壁挂安装方式（图5）也可以通过安装吊顶安装支架进行吊顶安装，安装时应确保安装位置牢固可靠。
注意：如客户需要进行抱管、吊顶安装请在订货时注明。
图4 图53、接线说明：打开探测器上盖，垂直拔出显示板组件，即可看到接线端子。
根据下图6接线后，重新装回显示模块及主模块后将上盖旋转拧紧，确保探测器的密封。
（图6 -1） ASD5300/C总线接线图端子标识 功能描述电源（24V+） 工作电源正极端，无极性,电源（GND） 工作电源负极端，无极性总线（BUS） ABUS总线接线端，无极性输出（OUTPUT） 无源开关量报警输出接线端，正常时常开，报警时闭合（图6-2） ASD5300/C(I)分线接线图端子标识 功能描述电源+（24V+） 工作电源正极端，有极性,电源-（GND） 工作电源负极端，有极性总线（BUS） ABUS总线接线端，无极性输出（OUTPUT） 无源开关量报警输出接线端，正常时常开，报警时闭合七、设置使用说明：1、显示面板结构（图7）：图7指示灯图标功能/颜色 状态 功能描述红色/报警指示灯 常亮 探测器高限报警红色/报警指示灯 闪亮 探测器低限报警黄色/故障指示灯 常亮 探测器存在故障绿色/工作指示灯 闪亮 探测器正常工作红色/品牌图标 上电常亮 显示安仕得注册商标黄色/LED数值显示 数字显示 显示对应数值黄色/密码操作图标 操作时常亮 密码操作时点亮黄色/修改操作图标 操作时常亮 修改操作时点亮黄色/AD值图标 操作时常亮 显示AD采样值时图标点亮黄色/显示单位图标 对应单位点亮 显示对应的显示单位2、设置操作说明：●【上电自检延时】探测器正常通电时首先显示：A***，***为探测器地址，并点亮其他所有指示灯，持续2秒后显示传感器剩余工作寿命，单位为天。
接着探测器进入系统延时预热状态持续180秒，数字开始滚动倒计时（预热状态不进行传感器气体采样）。
如果需要跳过上电延时预热可以按遥控器上的取消按键，探测器将直接进入待机监视状态。
●【基本操作】探测器使用红外遥控器进行设置，出厂默认操作密码：6789。
ASD5300 系列产品使用说明书按遥控器(菜单/+/-)或相关快捷键可以进入密码验证界面，密码操作指示灯点 亮，输入操作按（左移/右移）进行数字位选择，数字位被选择后该位将开始 闪烁，按（+/-）对选择的位数字进行修改。
密码输入后按（确定）进行验证。
※注意：ASD5300/C(K/I)探测器操作菜单无（地址设置）菜单。
【操作菜单树】图8 【地址设置】按(菜单/+/-)键进入地址设置界面，按（确定）键进入地址修改模式，对应位的光标将闪烁，通过基本设置中的设置方式设置好探测器的地址 后按确定键，探测器的地址将进行保存。
按取消键可以取消本次修改返回。
— 第 10 页 —ASD5300 系列产品使用说明书快捷键：按遥控器（功能）键可直接进入地址设置菜单。
【输出设置】通过调整该项设置可以调整输出继电器的联动方式，同上操作进入输出设置“F-:Lo”，按（确定）键进入输出设置修改界面，右侧两位将开始 闪烁。
按(+/-)键可进行调整，(F-:Lo)为低限报警输出；(F-:Ho)为高限报警输 出。
调整后按（确定）键进行保存。
【密码设置】用户可以修改操作密码，同上操作进入密码设置“Code”菜单 界面，按确定键进入密码修改界面“-0--”，按(+/-)键可进行调整被选位密码， 输入要修改的新密码后，按（确定）键后新密码将被保存。
【系数设置】系数值为特殊环境下调节探测器灵敏度的设置值，如非专业人员 请不要修改，修改方式同上操作，默认设置值为“r1:00”。
快捷键：按遥控器（系数）键可直接进入系数设置菜单。
【低限报警值设置】在菜单显示“LA:00” 时(0 为数字)时，按遥控器（确定） 键进入低限报警值设置界面，右侧两位将开始闪烁。
按(+/-)键可进行修改， 修改方式同上操作。
默认低限报警值为“LA:25”。
快捷键：按遥控器（低限）键可直接进入低限报警设置菜单。
【系统自检】在菜单显示“SLFt”时，按（确定）键进入系统自检操作，LED 数码显示屏的所有图标数字段及所有指示灯将被点亮，用户可以检查指示灯状 态（注意:系统自检时不影响内部无源开关量输出），按取消键返回。
【参数显示】在菜单显示“d000”时(0 为数字)为参数显示菜单，按(左移/右 移)键可以进行相关显示参数的切换。
（传感器工作电压值 “d000”-> 零点 电压值 “o000”-> 传感器电流值“c000”-> 标定点 LEL 值“bL00”-> 标 定点电压值“b000”-> 高限报警 LEL 值“HA00”-> 生产年月“00:00”-> 生 产 编 号 “ pn:--0000 ” -> 软 件 版 本 号 “ v000 ” -> 累 计 运 行 小 时 “tH:000000”）。
注：按遥控器（参数）键可直接进入参数显示菜单。
【零点校正】传感器在长时间使用后会有“零点漂移”现象，可通过零点校正 操作对传感器进行校正处理。
