静压式液位变送器标定
液位变送器校准步骤说明书
液位变送器校准步骤说明书1. 引言液位变送器是一种常用于测量容器内液体高度的设备，广泛应用于化工、石油、能源等工业领域。
为了确保液位变送器的准确性和可靠性，定期进行校准是非常重要的。
本文将详细介绍液位变送器的校准步骤，以保证测量结果的准确性。
2. 设备准备在进行液位变送器校准之前，首先需要准备以下设备：- 校准仪表：包括稳压源、精密电流源等；- 校准标准：包括长度标定工具、标准液位容器等；- 手动操作工具：包括螺丝刀、扳手等。
3. 校准前准备工作在进行液位变送器校准之前，请确保以下准备工作已完成：- 关闭液体输入和输出口，确保容器内液位不变；- 检查液位变送器的外部电缆是否完好；- 确保校准仪表已经连接好，并且功能正常。
4. 校准步骤4.1 零点校准步骤1：将校准仪表的输出范围设置为液位变送器的零位范围；步骤2：调整校准仪表的稳压源，使输出电压为零；步骤3：将校准仪表连接到液位变送器的输入端，确保电缆连接牢固；步骤4：调整液位变送器上的零点调节螺丝，使校准仪表显示出零输出。
4.2 量程校准步骤1：将校准仪表的输出范围设置为液位变送器的满量程范围；步骤2：根据标准长度工具，调整液位变送器在满量程时的输出；步骤3：重复步骤1和步骤2，直到满量程与标准长度工具的标定值相匹配。
5. 校准结果验证在完成液位变送器的校准后，需要进行结果的验证，以确保校准的准确性和可靠性。
- 将标准液位容器中的液位变化在变送器所显示的范围内，逐步调整液位并记录变送器的测量值；- 将记录的测量值与标准液位容器的液位值进行比较，计算出测量误差，并判断是否在允许范围内。
6. 结论液位变送器的校准是确保其测量结果准确性的重要步骤。
本文介绍了液位变送器的校准步骤，包括零点校准和量程校准，并强调了校准结果的验证。
通过正确的校准步骤和验证，可以确保液位变送器在工业应用中的准确性和可靠性，提高工艺控制的精度和效率。
注意：以上内容仅供参考，具体校准步骤需根据液位变送器的型号和生产厂家的要求进行调整。
静压式投入液位计使用说明书
静压式投入液位计使用说明书一、简介本公司生产的投入式液位变送器是采用进口压力传感器自行开发和生产的压力变送器。
采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。
广泛用于石油、化工、冶金、电力、轻工、机械等领域。
可在现场调节零点、满量程。
二、技术指标量程：0~200mmH20(具体产品的量程详见产品铭牌)测压形式：表压、绝压过载：2~10倍FS(具体详见标定记录)补偿温度：-10~70℃工作温度：-20~75℃综合精度：0.1，0.2，0.5输出选择：4~20mA (具体产品的输出详见铭牌)电源电压：24VDC三、安装类型投入式液位变送器测量时,将变送器的探头直接投入被测液体中测量。
注意：1、液位变送器的电缆不能损伤，否则造成损坏;2、液位变送器的探头严禁摔碰、捅压力孔，否则造成芯片损坏。
四、电气连接五、零点和满点调节 打开变送器的盲盖，通过旋转调零、调满两个电位计来进行零点和满点的调节(如下图所示)。
注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一般不需要现场调节。
六、接线如右图所示:七、安装使用注意事项：1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源应采用稳定的稳压源。
2、压力型产品可以利用M20×1.5(或M27×2)接口安装在管道(或容器壁)上无需安装支架.为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔,影响测量精度,建议安装时应将进压孔垂直向下(或向下倾斜一定的角度).3、在测量高温介质时,请使用引压管或其他冷却装置,把温度降至变送器使用温度范围内。
4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则会使变送器性能变差或出现故障。
5、当介质为腐蚀性气体（或液体）时，应在购买合同上予以注明介质名称、浓度、温度等；特殊要求，我公司可按特殊工艺加工生产，以满足用户的不同需求。
投入式液位计变送器使用说明书
性液体和污水的测量。
测量介质：高温液体、腐蚀性液体、污水等
液位变送器选用 SY-2088 型压力变送器为压力测 膜片材料：316L 不锈钢
量不见，由集气筒采集到液位压力信号，传送给压 防护等级：IP67
力变送器，将压力信号转换为液体信号输出。
壳体材料：1Cr18Ni9Ti
压力变送器与液位关系为：P=0.0098ρ H+Pc 式 接口：投入分体式
概述
精度：0.5%
MH1161 导压型液位变送器（气体导压式，用于高 非线性、重复性、迟滞（%F.S）：0.5
温、腐蚀性液体、污水等）的传感器部分与信号处 零点及灵敏度温度漂移（%℃F.S）：≤0.03 ≤0.05
理电路在接线盒内部，由投入液体内的集气筒内的 零点漂移（%F.S）：≤0.3 ≤0.5
产品选型表
MH1160 投入式液位变送器 代号 量程范围 B 0-1---200m H2O 代号 精度等级 2 0.1% 3 0.25% 4 0.5% 代号 输出信号 E1 4～20m A 两线制 E2 0～10m A 三线制 E3 0～20m A 三线制 K1 0～5VDC K2 1～5VDC H1 4-20m A 智能型带 HART 协议 Y1 用户注明 代号 电缆长度 Lm 单位米 代号 选件 B1 2088 接线盒 M1 0-100%线性指示表 M3 3 位半数字显示表 M4 5 位智能数字显示表 i 本安型 EXiaIICT6 d 隔爆型 EXdIIBT4 A 绝压测量 F 负压测量 Z 阻尼器 S 散热器 L 内置防雷器※※
代号 量程范围
B 0~1m----30mH2O
代号 精度等级
2 0.3%
3 0.5%
代号 输出信号
E1 4~20mA
静压液位计 说明书
静压液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u静压液位计一、拆箱小心打开包装箱并除去包装内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。
二、查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话、传真或网上（QQ、E-m a i l）的方式与我公司联系。
三、技术参数●测量范围：0-20m●精度：0.5%，1%●输出：4-20m A D C●过程连接：M33×2外螺纹或D N25法兰●传感器膜片：316L，哈C、钽、钛和A l2O3陶瓷●电源电压：12.5-36V D C●电源影响：≤0.05%F s/v●介质温度：-40℃～+125℃●环境温度：-40℃～+80℃●相对温度：≤95%R H●电气接口：M20×1.5●防爆标志：本安型i a l I C T5隔爆型d I I B T4●过载压力：额定量程的2倍●长期稳定性：量程的±0.3%(1年)●防护类别：I P65●引压管：φ6×1不锈钢 φ10×1P V C管 φ10×1不锈钢管静压液位计An Zh u a n g Ti a o Sh i Sh u o Mi n g Sh u四、外形安装尺寸普通型钢性液位计普通型挠性液位计高温法兰型液位计法兰底装式液位计引线接头0×1.5顶丝引压管1c r 18N i 9t i配重法兰D 引线接头M 20×1.531引压管PV C或P T F E集气器传感器103148L10392表头散热片法兰D N 25引压管集气器31103224L148L五、仪表接线六、仪表调试1、将仪表垂直放置，打开仪表壳体，让集气器不接触被测介质，调整电路板上零点电位器Z E R O （顺时针增大，逆时针减小），使其输出电流显示为4m A ，零点调试完成。

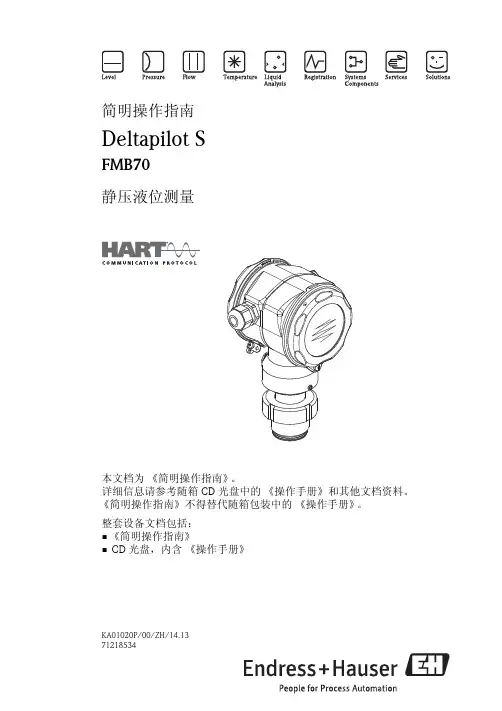

KA01020PZH DeltaPilot S FMB70 HART 静压液位测量简明操作指南
目录
Deltapilot S FMB70 4...20 mA HART
目录
1 安全指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
5.1 位置调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 5.2 液位测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 5.3 压力测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
静压式液位变送器标定
1静压式液位变送器标定一、实验目的1、认识A3000实验装置上的各类检测、控制仪表；2、了解A3000实验装置上的压力、流量、液位、温度检测仪表，掌握其工作原理和安装使用方法；3、掌握用压力变送器测量液位方法和使用条件；4、掌握静压式液位变送器的标定方法； 二、实验原理液体具有静压现象，其静压力的大小是液柱高度与液体重度的乘积。
gH p ρ=表。
如图所示，当液体密度确定后，通过测出容器底部所受的静压力，就可得到容器中液体的高度。
图1 静压式液位测量原理图三、实验设备A3000过程控制实验装置（详细介绍请参考附录和仪表说明书）四、实验步骤与说明（1）认识A3000过程控制实验装置上的各种检测、控制仪表，了解其功能。
（2）观察管道上的压力变送器、涡轮流量计、电磁流量计、热电阻温度传感器和测量水箱液位的压力变送器，注意其测量安装方式，并画出安装示意图（简易）。
（3）向水箱注水，到达测量液位时，停止进水。
等待液位平稳后再记录数据，填入表1。
表1 静压式液位变送器标定五、数据分析及思考（1）测量水箱液位的压力变送器零点和量程是多少？（2）计算此液位变送器的最大误差、灵敏度（mA/cm ）、线性度。
（3）阅读A3000实验装置上FB0803扩散硅压力变送器、ALT-P压力变送器、电磁流量计和涡轮流量计的说明书，简要说明其工作原理、技术指标、接线方式。
六、预习和实验报告要求（1）复习压力检测原理、流量测量原理、静压式液位测量方法、误差理论、仪表特性等相关基础知识，详细阅读实验指南做好实验计划和预习报告。
（2）预习报告即为实验报告的前三项，包括实验原理、仪表说明书学习、实验内容、实际计划或者简要的实验步骤。
（3）实验报告采用统一格式手写。
23附录：A3000过程控制实验装置简介A3000过程控制实验装置分为现场系统和控制系统两部分。
现场系统如下图所示包括三个水箱，一个大储水箱，一个锅炉，一个工业用板式换热器，两个水泵，大功率加热管，滞后时间可以调整的滞后系统，一个硬件联锁保护系统。
静压式液位计、静压式液位变送器
静压式液位计、静压式液位变送器一、概述静压式液位计（静压式液位变送器）采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。
静压式液位计精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。
静压式液位计（静压式液位变送器）DATA-51系列广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。
型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的静压式液位计。
通讯类型：1—串口;2—4～20mA ;精度：0—0.5%; 1—0.1%;DATA-5 1 ××（× m H 2 O ）量程：0—×，单位：m(一般在标牌中标注)采集类型：水位;唐山平升电子生产的变送器系列产品二、工作原理静压式液位计采用的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
传感器所处位置的水压通过接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
三、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～7,10,20,35,70,100m输出信号：4-20Ma / RS485；供电电源：12～28V DC（4-20mA输出）5～28V DC（RS485输出）4-20mA型水位计负载电阻（Ω）：RL≤（U-8）/0.02（U为电源电压）RS485型水位计温度测量范围：-10℃～80℃(功能可选)精度等级：±0.2%FS；环境温度： -10℃～80℃存储温度： -40℃～80℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68结构材料：外壳：不锈钢316L 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）五、外形结构（单位：mm）：1、收到产品时请检查包装是否完好，核对变送器型号与规格是否与您选购的产品相符。
DYW系列液位变送器使用说明书讲解
目录1. 产品概述 (1)2. 主要特点 (1)3. 工作原理 (1)4. 技术参数与性能指标..................................................................2 4-1技术参数.. (2)4-2性能指标 (2)5. 结构特征 (2)6. 接线端子、校验电位器标识 (4)7. 安装使用.................................................................................5 7-1安装.. (5)7-2接线 (5)8. 调试 (5)9. 防爆型变送器使用说明...............................................................6 9-1防爆类型及标注....................................................................6 9-2防爆型变送器的安装..............................................................7 9-3特别注意事项.......................................................................8 10. 维护及故障诊断........................................................................8 11. 订货须知.................................................................................8 12. 产品成套性 (8)1. 产品概述DYW系列液位变送器采用国际先进水平的传感器。
Deltapilot M FMB50 静压液位计操作手册说明书
Products Solutions Services简明操作指南Deltapilot M FMB50静压液位计IO-Link 通信压力传感器本《简明操作指南》不能替代设备随箱包装中的《操作手册》。
详细设备信息参见《操作手册》和补充文档资料。
标配文档资料的获取方式：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations AppKA01523P/28/ZH/02.22-00715855142022-07-27相关文档资料Deltapilot M FMB50 IO-Link通信1 相关文档资料2 文档信息2.1 文档功能《简明操作指南》包含从到货验收至初始调试的所有重要信息。
2Endress+HauserDeltapilot M FMB50 IO-Link通信文档信息2.2 信息图标2.2.1 安全图标2.2.2 电气图标2.2.3 工具图标2.2.4 特定信息图标Endress+Hauser3基本安全指南Deltapilot M FMB50 IO-Link 通信4Endress+Hauser2.2.5 图中的图标2.2.6 设备上的图标2.3 注册商标•KALREZ®E.I. Du Pont de Nemours & Co.公司的注册商标（美国威明顿）•TRI-CLAMP®Ladish 公司的注册商标（美国基诺沙）•IO-Link 组织的注册商标。
•GORE-TEX®是W.L. Gore & Associates, Inc.（美国）的商标3基本安全指南3.1人员要求操作人员必须满足以下工作要求：‣经培训的合格专业人员必须具有执行特定功能和任务的资质‣经工厂厂方/运营方授权‣熟悉联邦/国家法规‣开始操作前，专业人员必须事先阅读并理解《操作手册》、补充文档和证书中（取决于实际应用）的各项规定‣遵守操作指南和基本条件要求3.2 指定用途Deltapilot M 液体静压力传感器，用于液位和压力测量。
石家庄龙腾伟业科技有限公司 LT-CG-S D-005-A2420-12 液位变送器使用手册说明书
1液位变送器产品使用手册（传感器、RS485变送器分体型）液位变送器1概述LT-CG-S/D-005-A2420-12采用静压式测量液位深度，传感器探头全密封，可直接投入到液体中，输出液位模拟信号经单片机调理，RS485数字信号输出，作为现场从站，标准MODBUS-RTU 通信协议，适合远距离组网传输，完全兼容组态王等多种上位机组态软件，易与第三方设备配套。
并可选配液晶屏现场显示测量数据，可选配1路继电器报警输出.。
可广泛用于水文气象、水稻种植、工业自动化等物联网监测领域。
2产品资料LT-CG-S/D-005-A2420-12不含液晶屏LT-CG-S/D-005-A2421-12包含液晶屏LT-CG-S/D-005-A2421-DO-12包含液晶屏，1路继电器输出液位测量方式：静压投入式液位测量量程：0~1米，可选0~5米，0~10米，0-15米测量精度：0.5级测量重复性：±0.2%过载能力：200%F.S测量介质：水、油等非腐蚀性液体量稳定时间：1秒响应时间：＜2秒工作环境：-20~55度，0~100%RH存储环境：-25~60度供电电压：DC7~24V显示方式：LCD液晶屏（选项）液晶屏规格：08022行显示，每行8个字符报警（控制）输出（选配）：1路继电器，触点容量（阻性）：3A/AC220V、DC24V通信接口：RS485通信速率：2400、4800、9600、19200、38400、115200。
默认9600bps.通信协议：MODBUS-RTU数据格式：1、8、1、9600、N（1位起始位、8位数据位、1位停止位、无校验、9600bps波特率）终端类别：从站节点地址：001~255节点数量：31传输距离：500米（RS485通信专用电缆）3使用方法1）、将液位探头投入液体中，将电缆接至变送器内对应的接线端子。
X2：液位1234VCC:5V GND AD23液位传感器接线说明：棕（红）线——5V 电源+黄（白）线——液位信号蓝（黑）线——电源地电源：接线说明：请打开变送器盒盖，按左下接线端子X1示意图接线。
JD500静压投入式液位变送器说明书
三线制电压输出: 红线:供电正 黑线:供电负 绿线:输出
+-
电流表
+
-
显示（二次仪表）
-
或控制系统
+
+-
电源 24V
端子型二线制电流输出接线图
唐山海峰仪器仪表有限责任公司 电话：０３１５－２２２９０１３ 传真：０３１５－２２１９０７６ 网址：ｗｗｗ．ｈｆｔｄｓ－１００．ｃｏｍ
电流表
显示（二次仪表） 或控制系统
卸，更不能触碰膜片，以免造成产品的损坏；
4.请避免液位变送器电缆接线头（贴警示牌处）浸水，造成
通气线内进水，导致变送器进水损坏；
5.请避免液位变送器的电缆线被刀或其他锋利的金属物体
划伤，造成变送器进水损坏。
唐山海峰仪器仪表有限责任公司 电话：０３１５－２２２９０１３ 传真：０３１５－２２１９０７６ 网址：ｗｗｗ．ｈｆｔｄｓ－１００．ｃｏｍ
out
+-
+
-
-
+
+-
电源 24V
端子型三线制电流输出接线图
电+
+
out
压V
-
表-
-
显示（二次仪表）
+
+-
或控制系统
电源 24V
端子型三线制电压输出接线图
请注意在安装变送器时，选用的线缆应不低于变送器
的防护等级，同时为保证防护等级应选用直径为
6mm～8mm 的线缆。
线缆应参照接线图正确连接，如使用屏蔽线缆应将屏
法兰厚度：b=4mm
注：如需其它尺寸法兰， 请在订货时说明
四．安 装
1. 变送器可垂直、倾斜或水平安装在罐体、槽内，应确保 避免泥沙等杂质埋没或堵塞变送器探头部分。 2. 在介质波动较大时，应采取措施固定变送器探头部分， 如采用孔径为 Φ12 的防波管； 3.导气电缆除作为电源和信号传输外，还起到关键的大气补 偿作用，安装时应避免对线缆锁定太紧或过于锐角弯折，以 防止导气管不通或折断； 4．壳体垂直安装在罐体上方或附近的支架上，同时确保防 晒透气，安装位置便于接线和调试。
标准静压式液位计说明书
感谢您使用我公司产品我们将竭诚为您服务使用说明书大连宏峰仪表有限公司⏹概述该系列液位变送器（液位计）适用于与大气相通的开口容器，它采用进口压力传感器组装，电路设计具有限流、抗干扰功能，投入电缆采用Φ7.5导气屏蔽电缆，其外皮耐油、抗磨，防水结构合理。
产品经过温度和线性补偿，它接受液位深度的压力，将其转换为4～20mADC信号实现远传输出，送至数显表、记录仪、电脑及控制系统。
⏹技术参数1．供电电源：15～36VDC；标准供电：24VDC2．负载能力负载电阻与供电电压的关系注意事项-----客户必读！在常年售后回馈中，针对用户因使用不当出现问题进行了分析总结，请用户认真阅读，以免产生不必要的麻烦。
5.1最好采用独立电源供电，正确接线，以防干扰烧损电路。
5.2传感器芯片很脆很薄，在搬运和安装过程中防止跌落和碰击。
5.3特别注意，传感器探头前面的波纹片很薄（只有几道）千万别好奇用手和异物触动，否则会导致波纹片变形甚至破损，造成测量不准，跳动和报废。
这是返修中出现最多，最严重的现象，它直接导致传感器探头报废。
5.4测量水时，要防止冬季水结冰，适成充入探头前端的水结冰涨碎传感器芯片。
5.5在室外，潮湿或溅水的环境中使用时，最好在接线盒外包一层薄膜，减少渗入电路的机会。
(2)投入电缆将传感器探头及电缆直接缓慢放入被测量液体中，导气电缆一般长于深度，可将多余长度投入液体中，这样探头躺于底部，比悬立状态稳定。
(3)接线盒固定方式a.产品出厂备有安装“卡、板”。
b.法兰盘安装：用户订货时，请注明国标规格。
c.螺纹拧入，用户订货时，请注明螺纹尺寸。
（4）.传感器探头置入方式a.通常情况下，可自由置入液池底部b.为防流体波动干扰，可将探头置入竖在池内的立管内。
c.为了探头稳定，可增加配重，但应考虑自重及配重对表头与线缆连接处产生的拉力；d.为防止液体流动对测量稳定性的影响，探头应尽量置于液体静态处。
4.接线3．输出信号：4～20mADC或特殊要求4．量程范围：0～0.5m0～200m5．精度等级：0.5%F.S6、显示：液晶、指针7．温度范围：0℃（不结冰）～70℃8．膜片材料：316不锈钢9．探头材料：1Cr18Ni9Ti或特订10探头尺寸：Φ28×73mm或特订11接线盒：铸铝合金表面烤漆初检1拆除包装，检查外观是否有损伤，尤其注意检查导气电缆外皮是否有划损。
二十种变送器的标定步骤
1.
进入应用
2.
3.
传感器
4.
5.
传感器调整
6.
7.
零点调整，进入零点调整控制参数
8.
9.
启动零点调整，一般进行3次
10.
13
Promass30
0
/500
1.
设置
2.
3.
高级设置
4.
5.
传感器调整
6.
7.
零点校正
8.
9.
启动
10.
14
Promass80
1.
GROUPSELECTMEASURIN
GVALUES
3.calibration
4.autom.zerocalib空管标定
4
244LD浮筒
液位计
1.diagnosis
2.zerotrim清零
3.trimmed
accept清零
5
艾默生质量
流量计1700
1.servicetools服务工具
2.maintenance维护
3.zerocalibration调零
2.
3.
processinput
4.
5.
zerocalibration零点校验
6.
7.
automatic
8.
18
科隆IFC300
电磁流量
1.
quicksetup快速设置
2.
3.
processinput
4.
5.
zerocalibration零点校验
6.
7.
automatic
8.
19
科隆IFCO5O
电磁流量
DeltaPilot M FMB50, FMB51, FMB52, FMB53 静压液位测量操作指南
简明操作指南Deltapilot MFMB50, FMB51, FMB52, FMB53静压液位测量本文档为《简明操作指南》；不得替代设备的《操作手册》。
设备的详细信息请参考《操作手册》和其他文档资料：所有设备型号均可通过以下方式查询：–网址：/deviceviewer–智能手机/平板电脑：Endress+Hauser Operations AppKA01034P/28/ZH/04.1471279480Deltapilot M PROFIBUS PAEndress+Hauser Operations App 2Endress+HauserDeltapilot M PROFIBUS PA 目录Endress+Hauser 3目录1 安全指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41.1 指定用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.3 操作安全和过程安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.4 返回 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51.5安全图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 产品标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63.1 安装位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63.2 常规安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63.3 FMB50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73.4 FMB51/FMB52/FMB53 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73.5 使用悬挂固定夹安装FMB53 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83.6 组装和安装“分离型外壳”型仪表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.7 补充安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.8 关闭外壳盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.9安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104 接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114.1 连接设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114.2 连接测量单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134.3 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134.4连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145 操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .145.1 不带操作菜单操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145.2 通过操作菜单操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165.3 设备标识和地址设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256 不带操作菜单调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .266.1 功能检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 266.2 位置调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277 通过操作菜单调试(现场显示/ FieldCare) . . . . . . . . . . . . . . . . . . . . . . . . . . . .287.1 功能检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287.2 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 287.3 零位调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 307.4 液位测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 317.5 线性化功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 417.6压力测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44安全指南Deltapilot M PROFIBUS PA 1安全指南1.1指定用途Deltapilot M是静压变送器，用于液位和压力测量。
静压法液位测量及仪表
差压（静压）法液位测量及仪表徐洪二〇一二年二月差压（静压）法液位测量及仪表一、差压（静压）法测量原理差压法测量液位，是基于流体静力学的原理进行的。
其原理如图所示：PA 为密闭容器中A点的静压（气相压力）；P B为密闭容器中B点的静压；H 为液位高度；γ为液体重度。
根据流体静力学的原理可知，A、B两点的压差为ΔP ＝ P B－ P A＝ Hγ如果是敞口容器则P ＝ P B ＝ Hγ式中 P ─ B点的表压（以大气压力为参照的压力）。
在测量中，如果γ为常数，则在密闭容器中 A、B 两点压差与液位高度成正比；而在敞口容器则 P 与 H 成正比。
也就是说只要测出 P 或者ΔP 就可以知道敞口容器或密闭容器中的液位高度。
因此，凡是可以测量压力或者差压的仪表，只要量程合适，都可以用来测量液位。
二、差压法液位测量的实际应用1、差压测量及差压变送器测量差压理论上是可以分别测出两个压力再通过比较运算获得压力差，但在实际运用中常常行不通。
因为除了需要测量的差压外，设备中往往还带有相对于要测量的差压来说有几十上百倍的静压力，使得差压信号的分辨难以进行。
实际上测量两个压力的差值，最理想的办法是直接比较两个压力，差压变送器就是根据这个需要设计制造的。
右图是一个典型的差压变送器测量元件结构示意。
当两侧的压力分别作用在两侧的隔离膜片上时，压力通过硅油传导到测量膜片两侧，当两侧压力不等时，测量膜片会向一侧偏移，通过电子电路检测出这个位移就可以知道两侧的压力差。
2、差压液位测量的常见方式下图是几种比较典型差压法液位测量方式：图3-1是最为常见的测量方式，特点是变送器正压室与储罐下取压口等高。
有些变送器厂家将差压变送器的正压室做成法兰形式直接与设备连接，并可根据需要通过引压管将负压侧与设备连接，并且将这种差压变送器命名为（差压式）液位变送器。
图3-2中的变送器安装位置低于储罐下取压口，这会对测量带来影响，但这种影响是可以消除的。
另外图3-2中的两个隔离／凝液罐以及一个凝液收集罐是需要根据不同情况选用或不用的。
静压式液位计安装要求
静压式液位计是一种常见的液位测量仪器，其安装要求如下：1. 准备工作：在安装前，需要对测量对象进行充分的了解，包括测量点的位置、环境、容器类型（开口或密闭）以及液体的种类和粘度等。
这些信息将有助于选择合适的静压式液位计类型和安装方式。
2. 确定测量范围：根据容器的大小和形状，确定合适的静压式液位计型号和测量范围。
一般来说，测量范围应该覆盖整个需要测量的高度，以确保测量结果的准确性。
3. 安装位置：选择合适的安装位置，确保液体的流动方向和静压式液位计的箭头方向一致。
同时，需要避免安装在振动较大的位置，以免影响测量精度。
对于密闭容器，需要在适当的位置打开一个小口进行测量。
4. 安装高度：静压式液位计的安装高度对测量结果有很大的影响。
一般来说，需要将静压式液位计安装在高于液面一定距离的位置，以保证液体的静压能够充分传递到静压传感器上。
这个距离一般可以通过静压调节阀进行调节。
5. 管道连接：将静压式液位计的传感器和显示仪表通过合适的管道进行连接，确保流体能够顺畅地流入和流出传感器。
同时，需要保证管道的密封性，避免气体或液体泄漏对测量结果造成影响。
6. 接地保护：为了保证设备和人员的安全，需要将静压式液位计的金属部分接地，并确保接地线符合相关规范。
7. 固定保护：使用适当的固定装置将静压式液位计固定在容器或管道上，避免振动和冲击对测量结果造成影响。
8. 校准和调试：在安装完毕后，需要对静压式液位计进行校准和调试，确保其工作在正常状态，并能够准确测量液位高度。
9. 维护保养：定期对静压式液位计进行维护保养，包括清洁传感器、检查密封性、更换损坏的部件等，以保证其长期稳定的工作。
总之，静压式液位计的安装需要注意测量范围、安装位置、安装高度、管道连接、接地保护、固定保护、校准和调试等多个方面。
只有严格按照要求进行安装和维护，才能保证静压式液位计的测量精度和可靠性。
E+H DeltaPilot M FMB50-53 HART 静压液位测量简明操作指南
5.1 不带操作菜单调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 5.2 通过操作菜单调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 5.3 零位调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 5.4 液位测量调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 5.5 压力测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
侧装静压液位变送器安全操作及保养规程
侧装静压液位变送器安全操作及保养规程一、前言侧装静压液位变送器是一种常用的压力变送器，在中小型工业场所广泛使用。
本文旨在通过详细介绍侧装静压液位变送器的安全操作和保养规程，帮助工业从业人员避免安全事故和延长变送器的使用寿命。
二、安全操作规程1. 变送器安装在安装侧装静压液位变送器时，应按照以下步骤进行操作：1.确认变送器与管道之间的连接方式，根据连接方式正确安装变送器。
2.安装变送器后，检查连接处是否有渗漏现象，如有应及时处理。
3.连接好变送器后，确认变送器是否与管道垂直安装。
注意事项：•变送器与管道连接时，严禁以变送器本身作为支撑。
•在变送器安装之前，应保证操作区域内没有电源开关被误操作，以免对人员安全造成影响。
•安装过程中应佩戴防护手套和护目镜等安全防护用品，避免操作人员因疏忽发生伤害。
2. 变送器使用1.变送器启动前，应确认变送器内部的电气元件和机械元件是否处于正常工作状态。
2.确认变送器所收集的液位信息是否明确、准确，若非同一液面，要进行处理，如：光栅当前两个盲区处采用电容测量等方法处理。
3.变送器启动后应注意变送器指示灯是否正常工作，并可正常读取液位数据。
4.在变送器使用过程中，应随时对变送器参数和液位数据进行监测，如出现异常情况应及时维修或更换变送器。
5.停用变送器时，应关闭变送器与管道之间的反吹开关以保证变送器内部的精密元件受到保护。
注意事项：•在对变送器进行检测、维护、维修或更换操作时，严禁随意对变送器内部元件进行清洗、更改或移动。
•在变送器使用过程中，应确保变送器与供电电源接触良好，以免造成电气障碍或爆炸等意外事故。
•变送器启动过程中，应注意液位是否超出压力范围，如液位超出范围，应及时停止变送器运作并处理液位问题。
3. 变送器维护保养1.经常将变送器清洁干净，使其不受灰尘、腐蚀等外界因素的影响。
2.定期检查变送器电气元件和机械元件是否正常，如有问题及时更换。
3.如有损坏情况，应注意维修变送器，故障相关维修不由客户自行检修更改，确保变送器正常工作。
